VersaBlue Smältlimsapplikatorer VBN med Siemens-styrning

Transkript

1 VersaBlue Smältlimsapplikatorer VBN med Siemens-styrning Användarhandledning Swedish Utgåva 12/07 NORDSON ENGINEERING GMBH LÜNEBURG GERMANY

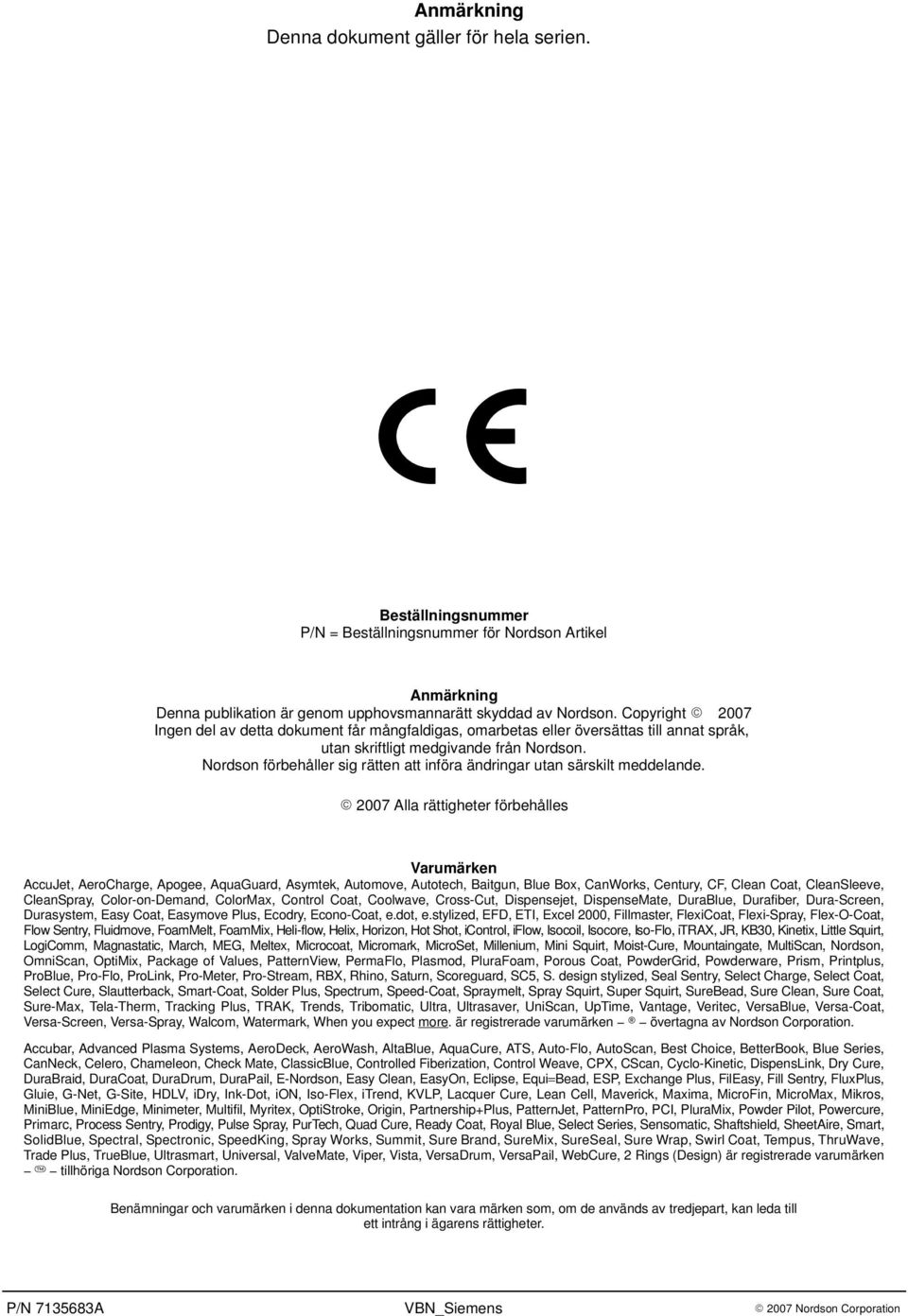

2 HinAnmärkning Denna dokument gäller för hela serien.gültig. Beställningsnummer P/N = Beställningsnummer för Nordson Artikel Anmärkning Denna publikation är genom upphovsmannarätt skyddad av Nordson. Copyright 2007 Ingen del av detta dokument får mångfaldigas, omarbetas eller översättas till annat språk, utan skriftligt medgivande från Nordson. Nordson förbehåller sig rätten att införa ändringar utan särskilt meddelande Alla rättigheter förbehålles Varumärken AccuJet, AeroCharge, Apogee, AquaGuard, Asymtek, Automove, Autotech, Baitgun, Blue Box, CanWorks, Century, CF, Clean Coat, CleanSleeve, CleanSpray, Color-on-Demand, ColorMax, Control Coat, Coolwave, Cross-Cut, Dispensejet, DispenseMate, DuraBlue, Durafiber, Dura-Screen, Durasystem, Easy Coat, Easymove Plus, Ecodry, Econo-Coat, e.dot, e.stylized, EFD, ETI, Excel 2000, Fillmaster, FlexiCoat, Flexi-Spray, Flex-O-Coat, Flow Sentry, Fluidmove, FoamMelt, FoamMix, Heli-flow, Helix, Horizon, Hot Shot, icontrol, iflow, Isocoil, Isocore, Iso-Flo, itrax, JR, KB30, Kinetix, Little Squirt, LogiComm, Magnastatic, March, MEG, Meltex, Microcoat, Micromark, MicroSet, Millenium, Mini Squirt, Moist-Cure, Mountaingate, MultiScan, Nordson, OmniScan, OptiMix, Package of Values, PatternView, PermaFlo, Plasmod, PluraFoam, Porous Coat, PowderGrid, Powderware, Prism, Printplus, ProBlue, Pro-Flo, ProLink, Pro-Meter, Pro-Stream, RBX, Rhino, Saturn, Scoreguard, SC5, S. design stylized, Seal Sentry, Select Charge, Select Coat, Select Cure, Slautterback, Smart-Coat, Solder Plus, Spectrum, Speed-Coat, Spraymelt, Spray Squirt, Super Squirt, SureBead, Sure Clean, Sure Coat, Sure-Max, Tela-Therm, Tracking Plus, TRAK, Trends, Tribomatic, Ultra, Ultrasaver, UniScan, UpTime, Vantage, Veritec, VersaBlue, Versa-Coat, Versa-Screen, Versa-Spray, Walcom, Watermark, When you expect more. är registrerade varumärken övertagna av Nordson Corporation. Accubar, Advanced Plasma Systems, AeroDeck, AeroWash, AltaBlue, AquaCure, ATS, Auto-Flo, AutoScan, Best Choice, BetterBook, Blue Series, CanNeck, Celero, Chameleon, Check Mate, ClassicBlue, Controlled Fiberization, Control Weave, CPX, CScan, Cyclo-Kinetic, DispensLink, Dry Cure, DuraBraid, DuraCoat, DuraDrum, DuraPail, E-Nordson, Easy Clean, EasyOn, Eclipse, Equi=Bead, ESP, Exchange Plus, FilEasy, Fill Sentry, FluxPlus, Gluie, G-Net, G-Site, HDLV, idry, Ink-Dot, ion, Iso-Flex, itrend, KVLP, Lacquer Cure, Lean Cell, Maverick, Maxima, MicroFin, MicroMax, Mikros, MiniBlue, MiniEdge, Minimeter, Multifil, Myritex, OptiStroke, Origin, Partnership+Plus, PatternJet, PatternPro, PCI, PluraMix, Powder Pilot, Powercure, Primarc, Process Sentry, Prodigy, Pulse Spray, PurTech, Quad Cure, Ready Coat, Royal Blue, Select Series, Sensomatic, Shaftshield, SheetAire, Smart, SolidBlue, Spectral, Spectronic, SpeedKing, Spray Works, Summit, Sure Brand, SureMix, SureSeal, Sure Wrap, Swirl Coat, Tempus, ThruWave, Trade Plus, TrueBlue, Ultrasmart, Universal, ValveMate, Viper, Vista, VersaDrum, VersaPail, WebCure, 2 Rings (Design) är registrerade varumärken tillhöriga Nordson Corporation. Benämningar och varumärken i denna dokumentation kan vara märken som, om de används av tredjepart, kan leda till ett intrång i ägarens rättigheter.

3 Innehållsförteckning I Innehållsförteckning Nordson International O-1 Europe O-1 Distributors in Eastern & Southern Europe O-1 Outside Europe / Hors d Europe / Fuera de Europa O-2 Africa / Middle East O-2 Asia / Australia / Latin America O-2 Japan O-2 North America O-2 Säkerhetsinstruktioner Varningssymboler Ägaransvar Säkerhetsinformation Instruktioner, krav och standarder Kvalificering av personal Tillämpbara säkerhetsinstruktioner för industrin Avsedd användning Instruktioner och varningsskyltar Installationsanvisningar Handhavandeinstruktioner Instruktioner för underhåll och reparation Säkerhetsinformation för utrustningen Avstängning av utrustningen Sänk trycket i systemet Stäng av matningsspänningen till systemet Inaktivera pistoler Allmänna varningar och observandum för säkerhet Övriga försiktighetsåtgärder Första hjälpen

4 II Innehållsförteckning Inledning Avsedd användning Användningsområde (EMC) Begränsad användning Icke avsedd användning exempel Ej uppenbara faror Typöversikt Entanksenheter Dubbeltanksenheter Begreppsförklaringar Signalsnitt Standard I/O Signalsnitt Ledvärdesstyrd drift Encoder (pulsgivare) Symboler Beskrivning av smältlimsapplikatorn Bild Tank Säkerhetsventilplatta Avstängningsventil Säkerhetsventil Mekanisk tryckregleringsventil Pneumatisk tryckregleringsventil Avluftningsventil Materialflöde Märkning av slanganslutningar Apparatskåp Sidopanel med anslutningskontakter Styrningens komponenter Tillval Nivåreglering / Överfyllningsvakt Tryckdisplay Tryckdisplay Tryckuppbyggnadsfunktion Typskylt

5 Innehållsförteckning III Installation Transport Förvaring Uppackning Lyft (av uppackad smältlimsapplikator) Avställning av smältlimsapplikatorn Skrotning av smältlimsapplikatorn Installationskrav Ventilation av materialångor Utrymmesbehov Entanksenheter (Single) Dubbeltanksenheter (Twin) Installationspersonalens kompetens Montage av larmpelare (tillval) Hjul Installation av satsen Elektrisk anslutning Viktiga anvisningar beträffande användning av jordfelsbrytare 3-6 Kabelförläggning Matningsspänning Kretsar för extern styrning och signaler Nätanslutning Anslutning av uppvärmd slang Elektrisk anslutning Montering Fasta nycklar Demontering Sänk trycket Montage av beläggningshuvud Anslutning av påfyllningsventil (tillval) Förbehandling av tryckluft Plintbeläggningar Signalsnitt Standard I/O standardbeläggning för XS Allmänna anvisningar Signalsnitt Standard I/O standardbeläggning för XS Signalsnitt Standard I/O XS2-beläggning vid tillvalet magnetventilstyrning Signalsnitt Standard I/O XS2.1-beläggning vid tillvalet magnetventilstyrning Signalsnitt Styrning av magnetventil för beläggningshuvud Signalsnitt Ledvärdesstyrd drift En ingång för ledvärdessignal för alla motorer Separata ledvärdesingångar Signalsnitt Air Run-up (sprayluftsstyrning) Signalsnitt Nivåreglering Signalsnitt interna/externa tryckgivare Signalsnitt extern tryckingång

6 IV Innehållsförteckning Handhavande Allmänt Förklaring av färgkoder Förklaring av symboler Tangenter med och utan indikatorlampa Inmatningsfönster Statusdisplay Första drifttagning Mata in användarkoden Gör inställningar via kontrollpanelen Konfigurering kontrollpanel Kontrollpanel Översikt Påfyllning av tank Manuell Maximal nivå Automatisk (tillval) Rekommenderade temperaturbörvärden Ledkanalsstyrd uppvärmningsfas Undertemperaturförregling Motor-startförregling Återställning av startförregling Via kontrollpanelen Via signalsnitt Standard I/O Via fältbus Daglig start Daglig stopp NÖDSTOPP Kontrollpanelen TP Smältlimsapplikatorns driftssätt översikt Startmeny Temperaturparametrar Ändring av temperatur Sida 1: larmvärden Grafisk framställning av temperaturparametrarna Sida 2: Aktivera kanal, driftsmode, reglerparametrar Sida 3: PID-reglerparametrar Tilldelning av en temperaturkanal till en grupp Smältlimsapplikator Till-/frånkoppling av temperatursänkning Alla motorer till-/från (summafrigivning) Till-/frånkoppling av värmare Till-/frånslag av veckokopplingsur Larmprotokoll Information (smältlimsapplikator och styrsystem) Användning av appliceringsgrupper Konfigurering av smältlimsapplikatorn Sida 1: Veckockopplingsur, temperatursänkning, nivåövervakning Sida 2: Enheter, fördröjning av driftsklarsignal, underhållsintervall, fältbuss Sida 3: Nordson konfiguration, konfigurering av tryckgivare 4-39 Master Overwrite (tryck)

7 Innehållsförteckning V Motor Till-/frånkoppling av motor (individuell frigivning) Välj ledvärdesstyrd eller manuell drift Motorparametrar Sida 1: Typ av motorfrigivning, anpassning till modermaskinen Sida 2: Ledvärdesstyrd drift Sida 3: Gränsvärdesomkopplare Sida 4: Trycklarm, omkoppling varvtals-/ tryckreglering, tryckbörvärde Tryckgivare A Tryckgivare C Varvtalsreglering manuell drift Tryckreglering manuell drift Tryckreglering Ledvärdesstyrd drift PID tryckregleringsparametrar Sida 5: Tryckuppbyggnadsfunktion Tryckuppbyggnadsfunktion Motorströmskretsbrytare (brytare för motorunderhåll) Inställningsprotokoll Inställningsprotokoll - kopia Underhåll Risk för brännskada Sänk trycket Att iaktta vid användning av rengöringsmedel Hjälpmedel Förebyggande underhåll Yttre rengöring Kontrollpanel Avlägsning av färgstänk och fett Inspektion för yttre skador Säkerhets- och funktionstester Demontering av skyddspaneler Tag av värmeskydden Byte av materialtyp Spola med ett rengöringsmedel Säkerhetsventil Tank Tömning av material Rengör tanken för hand Efterdragning av fästbultar Fläkt och luftfilter Värmeväxlare Rengöring Funktionskontroll Byte av fläkt Kugghjulspump Läckagekontroll Kugghjulspumpar med Variseal-packning Byte av Variseal-packning Kugghjulspump med packboxskruv Efterdragning av fästbultar

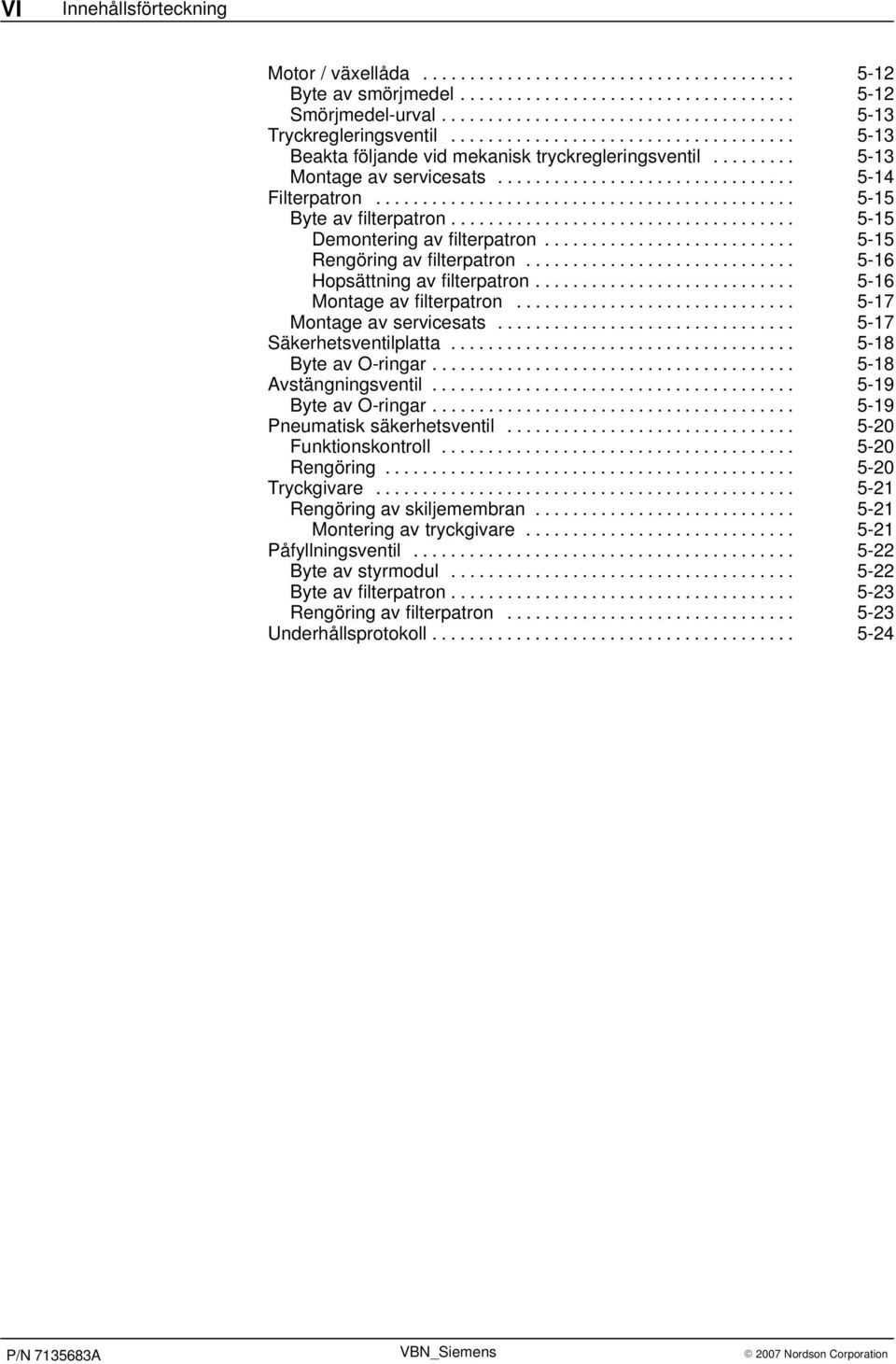

8 VI Innehållsförteckning Motor / växellåda Byte av smörjmedel Smörjmedel-urval Tryckregleringsventil Beakta följande vid mekanisk tryckregleringsventil Montage av servicesats Filterpatron Byte av filterpatron Demontering av filterpatron Rengöring av filterpatron Hopsättning av filterpatron Montage av filterpatron Montage av servicesats Säkerhetsventilplatta Byte av O-ringar Avstängningsventil Byte av O-ringar Pneumatisk säkerhetsventil Funktionskontroll Rengöring Tryckgivare Rengöring av skiljemembran Montering av tryckgivare Påfyllningsventil Byte av styrmodul Byte av filterpatron Rengöring av filterpatron Underhållsprotokoll

9 Innehållsförteckning VII Felsökning Några tips Larmtext och tillvalet larmpelare Utlösning och återställning av larm Grafisk framställning av temperaturparametrarna Under- och övertemperatur varning Utlösning av en undertemperaturvarning Utlösning av en övertemperaturvarning Under- och övertemperatur fel Utlösning av ett undertemperaturfel Utlösning av ett övertemperaturfel Övertemperatur frånkoppling Utlösning via mjukvara Utlösning via tanktermostater Lågtryck varning Utlösning av en lågtrycksvarning Övertryck varning / övertryck fel Utlösning av en övertrycksvarning Utlösning av ett övertrycksfel Temperaturgivare fel Utlösning vid kortslutning Utlösning vid givarbrott eller öppen givaringång Nivå (variabel mätpunkt) Varning Tank överfylld Varning Tanknivån är låg Fel Tanken är tom Felsökningstabeller Smältlimsapplikatorn fungerar inte En kanal värms inte upp Ingen ledsignal Inget material erhålles (motorn stilla) Inget material erhålles (motor går) Felaktigt motorvarvtal vid ledvärdesstyrd drift För lite material Materialtrycket för högt Materialtrycket för lågt Materialavlagringar i tanken Materialet omvandlas i tanken Påfyllningsventil (tillval) Diverse Lysdioder i överfyllningsvaktens elektronikenhet

10 VIII Innehållsförteckning Reparation Risk för brännskada Innan reparationsarbeten påbörjas beakta följande Sänk trycket Kontrollpanel Byte av frekvensomvandlare Byte av frekvensomvandlarens CAN-modul CAN-bus avslutningsmotstånd Byte av tryckgivare CAN-bus avslutningsmotstånd Tillvägagångssätt Byte av kugghjulspump Avstängningsventil Demontering av kugghjulspump Montering av kugghjulspump Iakttag följande vid montage av koppling Byte av motor Byte av säkerhetsventil Säkerhetsventil Säkerhetsventil med tungelementkontakt Byte av filterpatron Vid arbeten som utförs bakom tankens elkåpa beakta följande Byte av termostat Byte av isolerande värmaranslutningar Byte av temperaturgivare Byte av elektronikenhet för nivågivare (tillval) Viktiga anvisningar Injustering Förutsättningar Byte av elektronikenhet för överfyllningsvakt (tillval) Viktiga anvisningar Injustering Förutsättningar Givarbrott Gränsvärdesomkopplare Reservdelar Användning av den illustrerade reservdelslistan Fästelement Driftsbeteckning Specifikationer Allmänna data Temperaturer Elektriska data Mekaniska data Dimensioner Entanksenheter (Single) Dubbeltanksenheter (Twin)

11 Innehållsförteckning IX Tillval Användarkod A-1 Indexprotokoll och kommunikationsdatalista B-1 Allmänt B-1 Styrningsmoder B-1 Dataprotokoll B-2 Sändnings- och mottagningsdatablock B-2 Bearbetning av datablock B-4 Indexprotokoll och datamappning B-5 Protokolldata B-8 Melter control (Styrning av smältlimsapplikatorn) B-8 Status B-10 Command (uppdrag) B-12 Data index (Dataindex) B-13 Channel number (Kanalnummer) B-14 Write data value (Skriva datavärde) B-14 Read Data Value (Läs datavärde) B-15 Line speed value for motor 1-n (key-to-line mode) / ledvärdessignal för motor 1-n (ledvärdesstyrd drift) B-18 Drifttagningsexempel B-19 Kommunikationsdatalista B-21 Allmänt B-21 Allmänna anvisningar för hantering av beläggningsmaterial C-1 Begreppsförklaring C-1 Information från tillverkaren C-1 Ansvarsförhållande C-1 Risk för brännskador C-2 Ånga och gaser C-2 Substrat C-2 Arbetstemperatur C-2 Ordbok D-1

12 X Innehållsförteckning

13 Introduction O-1 Nordson International Europe Country Phone Fax Austria Belgium Czech Republic Denmark Hot Melt Finishing Finland France Germany Erkrath Lüneburg Nordson UV Italy Netherlands Norway Hot Melt Finishing Poland Portugal Russia Slovak Republic Spain Sweden Switzerland United Kingdom Hot Melt Finishing Nordson UV Distributors in Eastern & Southern Europe DED, Germany Nordson Corporation All rights reserved NI_EN_L 1105

14 O-2 Introduction Outside Europe / Hors d Europe / Fuera de Europa For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Pour toutes informations sur représentations de Nordson dans votre pays, veuillez contacter l un de bureaux ci-dessous. Para obtener la dirección de la oficina correspondiente, por favor diríjase a unas de las oficinas principales que siguen abajo. Contact Nordson Phone Fax Africa / Middle East DED, Germany Asia / Australia / Latin America Pacific South Division, USA Japan North America Japan Canada USA Hot Melt Finishing Nordson UV NI_EN_L Nordson Corporation All rights reserved

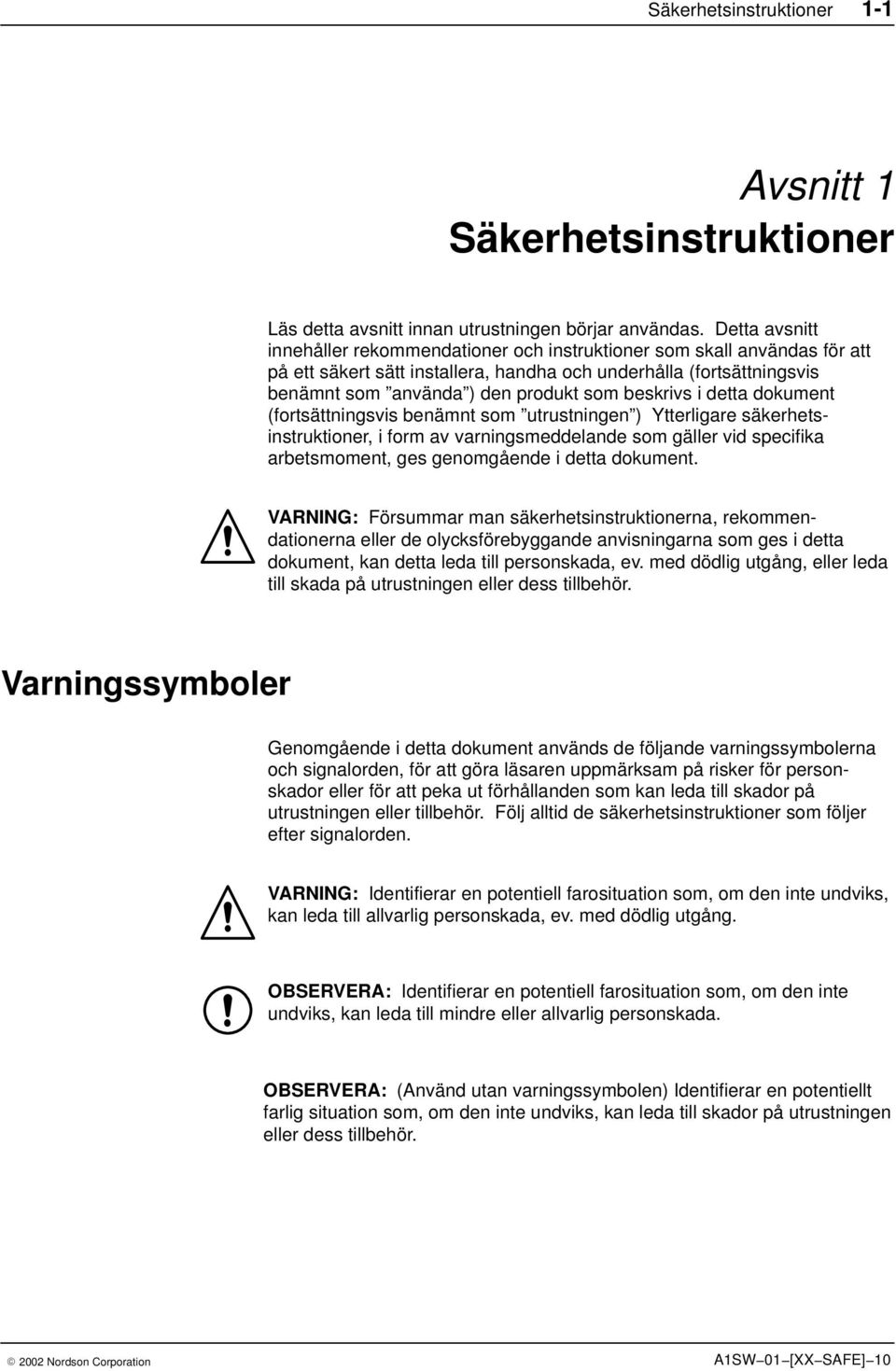

15 Säkerhetsinstruktioner 1-1 Avsnitt 1 Säkerhetsinstruktioner Läs detta avsnitt innan utrustningen börjar användas. Detta avsnitt innehåller rekommendationer och instruktioner som skall användas för att på ett säkert sätt installera, handha och underhålla (fortsättningsvis benämnt som använda ) den produkt som beskrivs i detta dokument (fortsättningsvis benämnt som utrustningen ) Ytterligare säkerhetsinstruktioner, i form av varningsmeddelande som gäller vid specifika arbetsmoment, ges genomgående i detta dokument. VARNING: Försummar man säkerhetsinstruktionerna, rekommendationerna eller de olycksförebyggande anvisningarna som ges i detta dokument, kan detta leda till personskada, ev. med dödlig utgång, eller leda till skada på utrustningen eller dess tillbehör. Varningssymboler Genomgående i detta dokument används de följande varningssymbolerna och signalorden, för att göra läsaren uppmärksam på risker för personskador eller för att peka ut förhållanden som kan leda till skador på utrustningen eller tillbehör. Följ alltid de säkerhetsinstruktioner som följer efter signalorden. VARNING: Identifierar en potentiell farosituation som, om den inte undviks, kan leda till allvarlig personskada, ev. med dödlig utgång. OBSERVERA: Identifierar en potentiell farosituation som, om den inte undviks, kan leda till mindre eller allvarlig personskada. OBSERVERA: (Använd utan varningssymbolen) Identifierar en potentiellt farlig situation som, om den inte undviks, kan leda till skador på utrustningen eller dess tillbehör Nordson Corporation A1SW 01 [XX SAFE] 10

16 1-2 Säkerhetsinstruktioner Ägaransvar Utrustningens ägare ansvarar för vidmakthållandet av säkerhetsinstruktionerna, genom att tillse att alla instruktioner och arbetarskyddsregler för användningen av utrustningen efterföljs, samt att genom utbildning och träning kvalificera alla potentiella användare av utrustningen. Säkerhetsinformation Undersök och utvärdera säkerhetsinformation från alla tillämpliga källor, inkluderande ägarens egen säkerhetspolicy, god industrised, arbetarskyddsregler, materialtillverkarens produktinformation, samt detta dokument. Tillse att säkerhetsinstruktioner finns tillgängliga för utrustningens användare tillsammans med övergripande arbetarskyddsinstruktioner. Kontakta sådana instanser som kan avgöra informationens användbarhet. Tillse att säkerhetsinformation, inkluderande varningsskyltarna som finns på utrustningen, är i ett läsbart skick. Instruktioner, krav och standarder Tillse att utrustningen används enligt de instruktioner som finns i detta dokument, arbetarskyddsinstruktioner och enligt bästa industrised. Om det är tillämpligt, inhämta godkännande från företagets instrument eller säkerhetsavdelning, eller någon liknande instans inom organisationen, innan utrustningen installeras och tas i drift för första gången. Anskaffa lämplig olycksfalls- och första hjälpen utrustning. Genomför säkerhetsinspektioner, för att kontrollera att de krävda säkerhetsmedvetna arbetssättet efterföljs. Utvärdera säkerhetsinstruktionerna och arbetssättet när förändringar i processen eller utrustningen gjorts. A1SW 01 [XX SAFE] Nordson Corporation

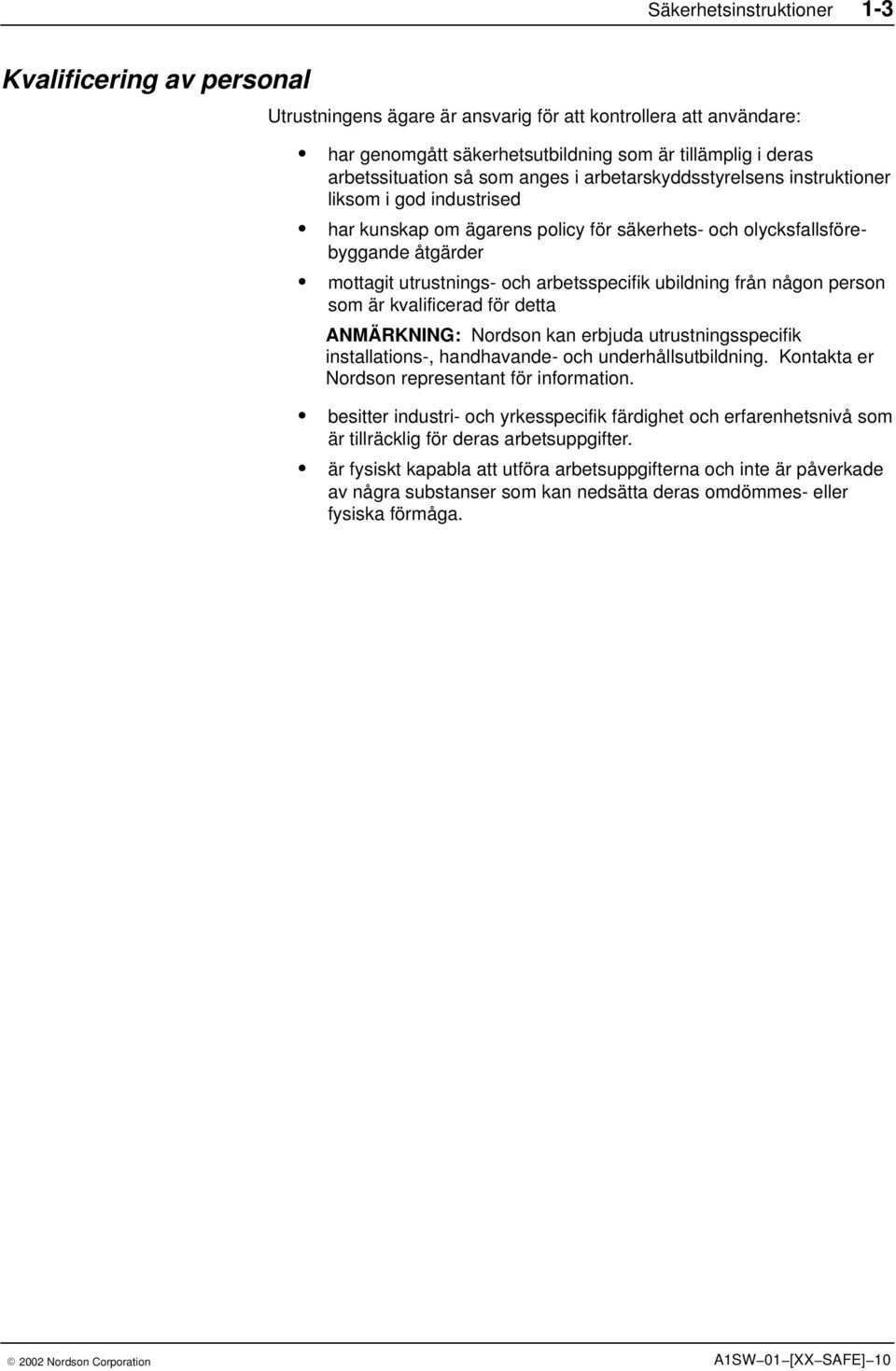

17 Säkerhetsinstruktioner 1-3 Kvalificering av personal Utrustningens ägare är ansvarig för att kontrollera att användare: har genomgått säkerhetsutbildning som är tillämplig i deras arbetssituation så som anges i arbetarskyddsstyrelsens instruktioner liksom i god industrised har kunskap om ägarens policy för säkerhets- och olycksfallsförebyggande åtgärder mottagit utrustnings- och arbetsspecifik ubildning från någon person som är kvalificerad för detta ANMÄRKNING: Nordson kan erbjuda utrustningsspecifik installations-, handhavande- och underhållsutbildning. Kontakta er Nordson representant för information. besitter industri- och yrkesspecifik färdighet och erfarenhetsnivå som är tillräcklig för deras arbetsuppgifter. är fysiskt kapabla att utföra arbetsuppgifterna och inte är påverkade av några substanser som kan nedsätta deras omdömmes- eller fysiska förmåga Nordson Corporation A1SW 01 [XX SAFE] 10

18 1-4 Säkerhetsinstruktioner Tillämpbara säkerhetsinstruktioner för industrin Följande säkerhetsinstruktioner kan tillämpas på användning av utrustningen på det sätt som beskrivs i detta dokument. Den information som anges här är inte avsedd att omfatta alla möjliga säkerhetsinstruktioner, utan representerar de bästa säkerhetsinstruktionerna för utrustning med liknande faromoment och som används inom likartad industri. Avsedd användning Använd endast utrustningen för de beskrivna uppgifterna och inom de gränser som anges i detta dokument. Gör inga modifieringar av utrustningen. Använd inte olämpliga material eller otillåten tilläggsutrustning. Kontakta er Nordson representant om ni har några frågor om lämpligheten hos material eller användning av icke standard tilläggsutrustning. Instruktioner och varningsskyltar Läs och följ instruktionerna som finns i detta dokument och övriga angivna referenser. Gör er väl förtrogen med placeringen av varningsskyltar och etiketter på utrustningen, samt innebörden i dessa. Se Varningsskyltar och etiketter (om sådan finns) i slutet av detta avsnitt. Om man är osäker på hur utrustningen skall användas, kontakta er Nordson representant för hjälp. A1SW 01 [XX SAFE] Nordson Corporation

19 Säkerhetsinstruktioner 1-5 Installationsanvisningar Handhavandeinstruktioner Installera utrustningen enligt de instruktioner som finns i detta dokument och i den dokumentation som medföljer tilläggsutrustning. Kontrollera att utrustningen är lämplig för användning i den miljö som avses och att processegenskaperna för det använda materialet inte kommer att medföra en fara. Se material- och säkerhetsdatabladet (MSDS) för det använda materialet. Om den önskade installationen inte stämmer överens med installationsanvisningarna, kontakta er Nordson representant för hjälp. Placera utrustningen så att den blir säker att använda. Observera kraven på frigång mellan utrustningen och intilliggande delar. Installera låsbara arbetsbrytare så att utrustningen samt all annan tilläggsutrustning oberoende av varandra kan isoleras från sina kraftkällor. Jorda all utrustning på ett säkert sätt. Rådgör med lokala elleverantörer om det finns specifika krav. Kontrollera att säkringar av rätt typ och märkström satts i utrustning som är avsäkrad. Kontrollera med elleverantören för att avgöra om tillstånd för installationen eller besiktning av denna krävs. Gör er väl förtrogen med placeringen av och funktionssättet för all säkerhetsutrustning och indikatorer. Kontrollera att utrustningen, inklusive alla säkerhetsanordningar (skydd, förreglingar etc.), fungerar tillfredsställande och att miljökraven är uppfyllda. Använd personskyddsutrustning så som anges för de olika arbetsuppgifterna. Se Säkerhetsinformation för utrustningen eller materialtillverkarens material- och säkerhetsdatablad för krav på personskyddsutrustning. Använd inte utrustning som inte fungerar korrekt eller som visar tecken på kommande haveri Nordson Corporation A1SW 01 [XX SAFE] 10

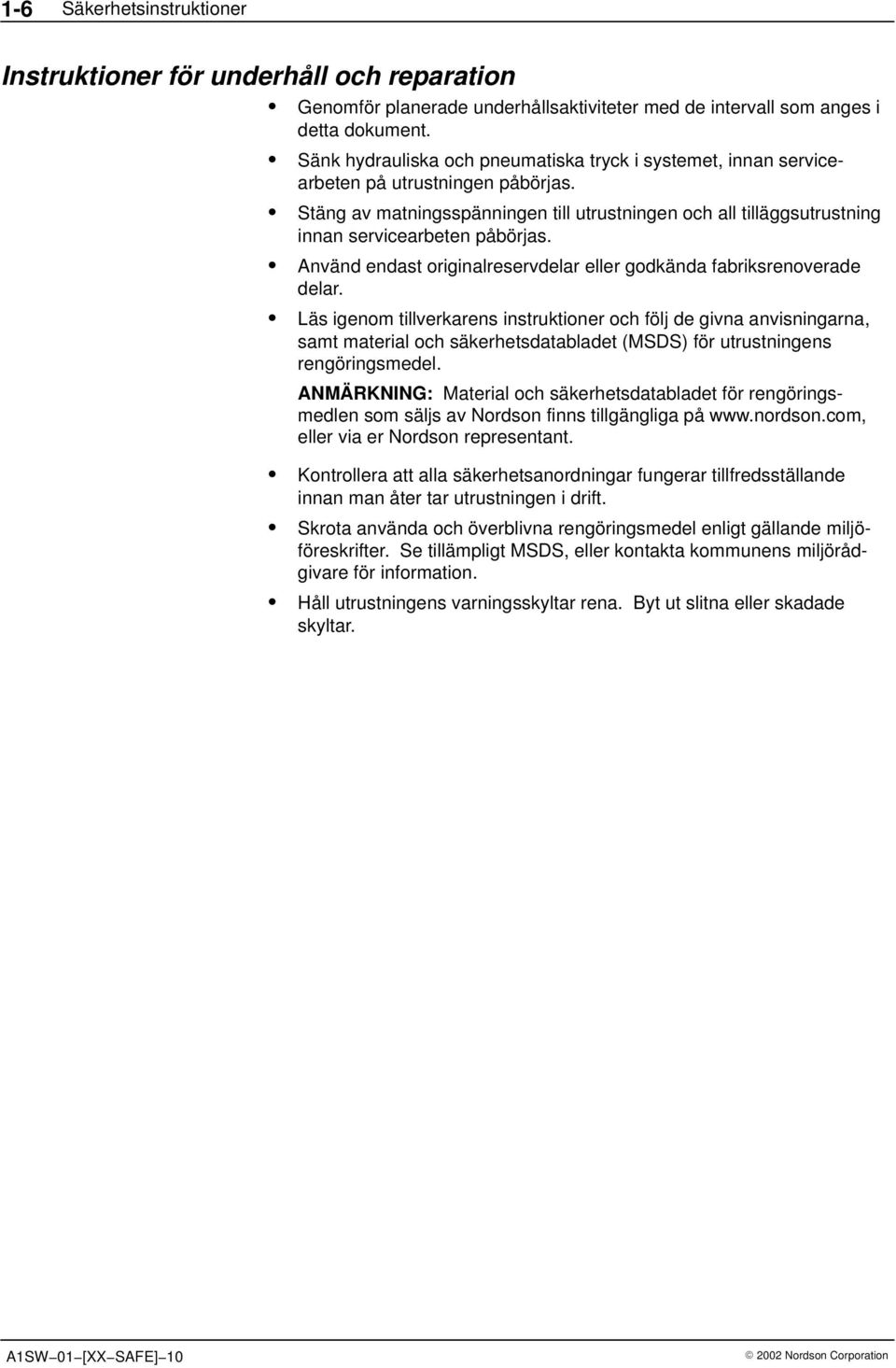

20 1-6 Säkerhetsinstruktioner Instruktioner för underhåll och reparation Genomför planerade underhållsaktiviteter med de intervall som anges i detta dokument. Sänk hydrauliska och pneumatiska tryck i systemet, innan servicearbeten på utrustningen påbörjas. Stäng av matningsspänningen till utrustningen och all tilläggsutrustning innan servicearbeten påbörjas. Använd endast originalreservdelar eller godkända fabriksrenoverade delar. Läs igenom tillverkarens instruktioner och följ de givna anvisningarna, samt material och säkerhetsdatabladet (MSDS) för utrustningens rengöringsmedel. ANMÄRKNING: Material och säkerhetsdatabladet för rengöringsmedlen som säljs av Nordson finns tillgängliga på eller via er Nordson representant. Kontrollera att alla säkerhetsanordningar fungerar tillfredsställande innan man åter tar utrustningen i drift. Skrota använda och överblivna rengöringsmedel enligt gällande miljöföreskrifter. Se tillämpligt MSDS, eller kontakta kommunens miljörådgivare för information. Håll utrustningens varningsskyltar rena. Byt ut slitna eller skadade skyltar. A1SW 01 [XX SAFE] Nordson Corporation

21 Säkerhetsinstruktioner 1-7 Säkerhetsinformation för utrustningen Säkerhetsinformationen som ges i det följande är giltig för följande typer av Nordson utrustningar: utrustning för applicering av smältlim eller kallim och tillhörande utrustningsdetaljer mönsterstyrenheter, timrar, detekterings och verifieringssystem, och all annan tillvals, processtyrningsutrustning Avstängning av utrustningen För att på ett säkert sätt kunna genomföra flera av de aktiviteter som beskrivs i detta dokument, så måste utrustningen först stängas av. Hur mycket som måste stängas av beror på typen av den använda utrustningen och aktiviteten som skall göras. Om det behövs så finns avstängningsanvisningar i början av den beskrivna aktiviteten. De media som skall stängas av är följande: Sänk trycket i systemet Sänk fullständigt hydraultrycket i systemet innan några hydraulkopplingar eller anslutningar bryts. Se användarhandledningen för den applikator som används, där det finns specifika anvisningar för hur hydraultrycket i systemet sänks. Stäng av matningsspänningen till systemet Koppla loss systemet (applikator, slangar, pistoler och tilläggsutrustning) från all spänningsmatning, innan man åtgärdar någon oskyddad högspänningsledare eller anslutningsplint. 1. Stäng av utrustningen och all tilläggsutrustning som är ansluten till denna (systemet). 2. För att förhindra att utrustningen oavsiktligen spänningssätts, lås och märk alla arbetsbrytare eller automatsäkringar som matar fram spänning till utrustningen och dess anslutna tillbehör. ANMÄRKNING: Elsäkerhetsverkets anvisningar och olika industristandarder anger specifika krav för att frånskilja farlig elektrisk utrustning. Se tillämpliga installationsföreskrifter eller standarder Nordson Corporation A1SW 01 [XX SAFE] 10

22 1-8 Säkerhetsinstruktioner Inaktivera pistoler Alla elektriska eller mekaniska anordningar som kan ge en aktiveringssignal till pistoler, pistolernas magnetventil(er), eller applikatorns pump, måste göras inaktiva innan arbete kan utföras på eller kring en pistol som är ansluten till ett trycksatt system. 1. Stäng av eller koppla loss trigganordningar (mönsterstyrenhet, timer, PLC, etc.). 2. Koppla loss ledaren för styrsignalen till pistolens magnetventil(er). 3. Sänk trycket på tryckluften till pistolens magnetventil(er) till noll, sänk därefter det kvarstående trycket mellan tryckluftsregulatorn och pistolen. A1SW 01 [XX SAFE] Nordson Corporation

23 Säkerhetsinstruktioner 1-9 Allmänna varningar och observandum för säkerhet Tabell 1-1 innehåller de allmänna varningar och observandum som kan finnas på Nordsons utrustningar för smältlim och kallim. Gå igenom tabellen och läs noga alla varningar och observandum som gäller för den typ av utrustning som beskrivs i denna användarhandledning. Utrustningstyperna anges i tabell 1-1 på följande sätt: HM = Hot melt = smältlim (applikator, slangar, pistoler, etc.) PC = Process control = processtyrning CA = Cold adhesive = kallim (dispenseringspumpar, trycksatta behållare och pistoler) Utrustningstyp HM Tabell 1-1 Allmänna varningar och observandum för säkerhet Varning eller observandum VARNING: Hälsovådliga ångor! Innan man börjar använda något polyuretanbaserat (PUR) eller lösningsmedelsbaserat material i en passande Nordson applikator, läs igenom och följ instruktionerna i material- och säkerhetsdatabladet (MSDS). Kontrollera att materialets arbetstemperatur och flammpunkt inte kan överskridas och att alla krav beträffande säker hantering, ventilation, första hjälpen och personskyddsutrustning är uppfyllda. Försummar man att följa anvisningarna i MSDS kan detta leda till personskada, ev. med dödlig utgång. HM VARNING: Reaktivt material! Rengör aldrig någon komponent gjord av aluminium, eller renspola ett Nordson system med vätskor innehållande kolväten med halogener, eller liknande substanser. Nordson applikatorer och pistoler innehåller aluminiumkomponenter som kan reagera våldsamt med sådana kolväten. Användning av halogenbaserade kolväten och blandningar i Nordson utrustningar kan leda till personskada, ev. med dödlig utgång. HM, CA VARNING: System är trycksatt! Sänk fullständigt hydraultrycket i systemet innan några hydraulkopplingar eller anslutningar bryts. Försummar man att sänka hydraultrycket i systemet kan detta leda till ett okontrollerat utsläpp av smältlim eller kallim, vilket kan leda till personskada. HM VARNING: Hett material! Använd skyddsglasögon, värmeskyddande klädsel som skyddar utsatt hud och värmeskyddande handskar vid servicearbeten på utrustning som innehåller smält material. Även när materialet har stelnat, kan smältlim fortfarande orsaka brännskador. Försummar man att använd lämplig personskyddsutrustning kan detta leda till personskada. Forts Nordson Corporation A1SW 01 [XX SAFE] 10

24 1-10 Säkerhetsinstruktioner Allmänna varningar och observandum för säkerhet (forts) Utrustningstyp HM, PC Tabell 1-1 Allmänna varningar och observandum (forts) Varning eller observandum VARNING: Utrustningen startar automatiskt! Automatiska smältlimspistoler fjärrstyrs av triggenheter på avstånd från pistolen. Innan man börjar arbeta med, eller nära, en pistol, inaktivera pistolens triggenhet och koppla loss tryckluftsförsörjningen till pistolens magnetventil(er). Försummar man att inaktivera pistolens triggenhet och koppla loss tryckluften till magnetventilen eller ventilerna, kan detta leda till personskada. HM, CA, PC VARNING: Risk för elchock! Även när utrustningen har slagits ifrån och matningsspänningen har brutits med arbetsbrytare eller automatsäkring, kan den fortfarande vara ansluten till spänningsförande tilläggsutrustning. Stäng av matningsspänningen och koppla loss matningsspänningen till utrustningen och all tilläggsutrustning innan servicearbeten påbörjas. Försummar man att på ett adekvat sätt bryta matningsspänningen för tilläggsutrustningen innan servicearbeten påbörjas, kan detta leda till personskada, ev. med dödlig utgång. CA VARNING: Risk för brand eller explosion! Nordson kallimsutrustningar är inte klassade för att användas i explosionsfarlig miljö och skall inte användas tillsammans med lösningsmedelsbaserade limtyper, vilka kan ge upphov till en explosiv luftblanding i arbetsområdet vid användningen. Se material- och säkerhetsdatabladet (MSDS) för att utröna processbetingelserna och begränsningarna. Användningen av inkompatibla lösningsmedelsbaserade limtyper eller felaktig användning av lösningsmedelsbaserade limtyper, kan leda till personskada, ev. med dödlig utgång. HM, CA, PC VARNING: Tillåt endast personal med lämplig utbildning och erfarenhet att använda eller reparera utrustningen. Låter man outbildad eller oerfaren personal använda eller reparera utrustningen, kan detta leda till personskada, ev. med dödlig utgång, för ifrågavarande personal, men även andra, liksom att detta kan leda till skador på utrustningen. Forts... A1SW 01 [XX SAFE] Nordson Corporation

25 Säkerhetsinstruktioner 1-11 Utrustningstyp HM Varning eller observandum OBSERVERA: Heta ytor! Undvik kontakt med heta ytor på pistoler, slangar och vissa komponenter i applikatorn. Om man inte kan undvika kontakt, använd värmeskyddande handskar och skyddsdräkt vid arbeten kring uppvärmd utrustning. Försummar man denna varning, kan det leda till personskada. HM OBSERVERA: Vissa Nordson applikatorer är speciellt utvecklade för att användas tillsammans med polyuretanbaserade (PUR) smältlim. Försöker man använda PUR i en utrustning som inte har gjorts speciellt för detta ändamål, kan detta leda till skador på utrustningen och en för snabb omvandling av smältlimmet. Om man är osäker på utrustningens lämplighet för arbeten med PUR, kontakta er Nordson representant för hjälp. HM, CA OBSERVERA: Innan man använder något rengörings- eller renspolningsmedel på eller i utrustningen, läs igenom tillverkarens medlevererade material- och säkerhetsdatablad och följ de anvisningar som finns i detta. Vissa rengöringsmedel kan reagera på ett oförutsägbart sätt med smältlim eller kallim, vilket kan leda till skador på utrustningen HM OBSERVERA: Nordson smätlimsutrustningar är leveranstestade på fabrik med rengöringsvätska typ R, vilken innehåller polyesteradipat mjukgörare. Vissa smältlim kan reagera med rengöringsvätska typ R och bilda en fast gummiliknande substans, vilken kan täppa igen systemet. Innan man använder utrustningen, kontrollera att smältlimmet kan blandas med rengöringsvätska typ R Nordson Corporation A1SW 01 [XX SAFE] 10

26 1-12 Säkerhetsinstruktioner Övriga försiktighetsåtgärder Använd inte öppen låga för att värma komponenter i smältlimssystem. Kontrollera dagligen slangar för smältlim för tecken på stort slitage, skador, eller läckor. Rikta aldrig en manuell beläggningspistol mot dig själv, eller någon annan. Häng upp manuella beläggningspistoler i den härför avsedda öglan. Första hjälpen Om man får hett smältlim på huden: 1. Försök INTE ta av det smälta limmet från huden. 2. Dränk omedelbart in det utsatta området med rent, kallt vatten, tills att smältlimmet har svalnat. 3. Försök INTE ta av det stelnade limmet från huden. 4. Om allvarlig brännskada har inträffat, behandla för chock. 5. Sök omedelbart hjälp hos läkare med specialistkompetens för brännskador. Ge det tillhörande material- och säkerhetsdatabladet (MSDS) till den behandlande medicinska personalen. A1SW 01 [XX SAFE] Nordson Corporation

27 Inledning 2-1 Avsedd användning Avsnitt 2 Inledning Smältlimsapplikatorerna i serien VersaBlue får endast användas för att smälta och mata fram lämpliga material, t.ex. termoplastiska smältlim. Varje annan användning betraktas som icke avsedd användning, för vilken Nordson inte påtar sig något ansvar, vare sig för person- och/eller utrustningsskador. Avsedd användning innebär även att de säkerhetsinstruktioner som angivits av Nordson efterföljs. Nordson rekommenderar att man noga informerar sig om de material som skall användas. Användningsområde (EMC) Med hänsyn tagen till smältlimsapplikatorns elektromagnetiska tålighet, är den avsedd för användning inom elmiljöklassen industri. Begränsad användning Vid användning i elmiljöklasserna bostäder, affärs, kontor och lätt industri, måste man vara uppmärksam på att smältlimsapplikatorn kan störa andra apparater, t.ex. radioapparater.

28 2-2 Inledning Icke avsedd användning exempel Smältlimsapplikatorn får inte användas under följande omständigheter: Om det inte är i fullgott skick Med värmeskydds- och andra skyddskåpor avtagna Med öppen apparatskåpsdörr Med öppet tanklock I explosionsfarlig miljö Om enheten ej används efter de data som anges under Specifikationer. Smältlimsapplikatorn får inte användas med följande material: Polyuretan-smältlim (PUR) Explosions- och brandfarliga ämnen Slipande och korroderande material Livsmedel. Ej uppenbara faror Utrustningen har konstruerats för att så långt som möjligt skydda driftspersonal från olika typer av faror. Några kvarstående risker har dock inte kunnat eliminerats: Risk för brännskador från hett material. Risk för brännskador vid påfyllning av tank och från tanklocket och dess hållare. Risk för brännskador vid underhålls- och reparationsarbeten, vid vilka smältlimsapplikatorn måste vara uppvärmd. Risk för brännskador när uppvärmda slangar ansluts eller tas av. Materialångorna kan vara hälsovådliga. Undvik att andas in ångorna. Skador från sådana kablar/ledningar som installerats av kunden, så att de haft beröring med heta, eller roterande, utrustningsdelar. Säkerhetsventilen kan genom omvandlat eller krackelerat material sättas ur funktion.

29 Inledning 2-3 Typöversikt Entanksenheter Typ Tankstorlek (liter) Temperaturgivare Max. antal enflödespumpar Max. antal tvåflödespumpar XN Single XN Single Ni 120 och Pt 100 XN Single * Beroende på den använda pumptypen ANMÄRKNING: Följande tankförlängare kan även erhållas: Tankförlängare för 50 liter tank: 25 liter Tankförlängare för 100 liter tank: 50 liter Tankförlängare för 200 liter tank: 100 liter Dubbeltanksenheter Typ Tankstorlek (liter) Slang / huvudanslutningar Temperaturgivare Max. antal enflödespumpar Max. antal tvåflödespumpar Slang / huvudanslutningar XN Twin 50/ = XN Twin 50/ =150 Ni 120 och Pt 100 XN Twin 100/ = ANMÄRKNING: Följande tankförlängare kan även levereras: Tankförlängare för 50 liter tank: 25 liter Tankförlängare för 100 liter tank: 50 liter

30 2-4 Inledning Begreppsförklaringar Signalsnitt Standard I/O Driftsbeteckning: XS 2 och XS 2.1 som utbyggnad. Förmedlar digitala in- och utsignaler mellan modermaskinen och Nordsons smältlimsapplikator. Signalsnitt Ledvärdesstyrd drift Driftsbeteckning: XS 5 (en ingång för ledvärdessignal för alla motorer) eller XS 5.1, XS 5.2, XS 5.3 och XS 5.4 (tillval: Separata ledvärdesingångar). ANMÄRKNING: Ledvärdesstyrd drift benämnes i Nordson litteratur även som Automatikdrift eller Key-to-line. Vid ledvärdesstyrd drift regleras motor-/pumpvarvtalet synkront med modermaskinens hastighet. Vid de enheter som beskrivs i denna användarhandledning kan ledvärdesstyrd drift ske med en ledspänning mellan 0 10 V DC. Encoder (pulsgivare) Encodern känner av modermaskinens banhastighet. Den avger för varje varv ett bestämt antal elektriska impulser. Pulsfrekvensen är ett mått på banhastigheten. OBSERVERA: Kabellängden får inte ändras, eftersom i sådant fall banhastigheten inte längre korrekt kan bestämmas, vilket kan leda till felaktig beläggning av materialet. Symboler Nordson fabriksinställning Reset (ångra, återställning)

31 Inledning 2-5 Beskrivning av smältlimsapplikatorn Bild Ni120 Pt Bild Anslutningskontakter (se Apparatskåp) 2 Luftfilter 3 Returflödesanslutningar 4 Skyddspanel 5 Tanklock 6 Manometer (om sådan finns) 7 Uppvärmd slang 8 Påfyllningsventil 9 Maskinfot 10 Fläkt 11 Motorströmskretsbrytare 12 Huvudströmbrytare 13 Apparatskåp 14 Kontrollpanel 15 Motor 16 Koppling 17 Kugghjulspump 18 Säkerhetsventilplatta 19 Värmeskydd 20 Tank 21 Slanganslutningskontakter (innanför) för varje tank 22 Avluftningsventil 23 Tryckregleringsventil 24 Filterpatron 25 Typskylt

32 2-6 Inledning Smältlimsapplikator (forts.) Tank 1 Tanken är uppdelad i en för- och en huvudsmältzon. En isolerande packning (2) skiljer de två delarna temperaturmässigt åt. Genom att tankens två delar kan hållas vid olika temperaturer, kommer materialet i försmältzonen (1) att smältas vid en lägre temperatur, vilket skonar limmet. Först i huvudsmältzonen (3) värms materialet upp till arbetstemperaturen. 2 3 Bild 2-2 Säkerhetsventilplatta 1 2 Avstängningsventil Med hjälp av avstängningsventilen (1) är det möjligt att byta kugghjulspump utan att dessförinnan ha tömt tanken. Säkerhetsventil Standard-säkerhetsventilen (2) är fast inställd på 8500 kpa 85 bar 1235 psi Bild 2-3 När det inställda trycket överskrids, öppnar säkerhetsventilen och materialet kommer därefter att cirkulera inne i säkerhetsventilplattan. Mekanisk tryckregleringsventil 1 De mekaniska tryckregleringsventilerna (1) är monterad ovanför filterpatronen i slanganslutningsplattan. De kan ställas in mellan 500 till 9000 kpa 5 till 90 bar 72,5 till 1305 psi Som standard monteras en tryckregleringsventil per pump, efter filterpatronen. Bild 2-4
