1 VersaBlue Smältare Typ VA och VT Användarhandledning - Swedish - Utgåva 06/14 NORDSON ENGINEERING GMBH LÜNEBURG GERMANY

2 Anmärkning: Denna användarhandledning gäller för hela serien av enheter. Beställningsnummer P/N = Beställningsnummer för Nordson Artikel Anmärkning: Denna Nordson publikation är upphovsrättskyddad. Copyright Detta dokument får inte utan Nordsons skrifliga medgivande - även delar därav - fotokopieras, på annat sätt reproduceras eller översättas till andra språk. Nordson förbehåller sig rätten till ändringar utan föregående meddelande Alla rättigheter förbehålles - Översättning av originaldokumentet - Varumärken AccuJet, AeroCharge, Allegro, Apogee, AquaGuard, Artiste, Asymtek, Automove, Autotech, Baitgun, Blue Box, BM-32, BM-58, BM-63, Bowtie, Build A Part, CanWorks, Century, CF, CleanSleeve, CleanSpray, Color on Demand, ColorMax, Control Coat, Coolwave, Cross Cut, CrystallCut, cscan+, Dage, Dispensejet, DispenseMate, DuraBlue, DuraDrum, Durafiber, DuraPail, Dura Screen, Durasystem, Easy Coat, Easymelt, Easymove Plus, Ecodry, Econo Coat, e.dot, EFD, Eliminator, Emerald, Encore, Equatherm, ESP, e-stylized, ETI stylized, Excel 2000, Fibrijet, Fillmaster, FlexiCoat, Flexi Spray, Flex O Coat, Flow Sentry, Fluidmove, FoamMelt, FoamMelt - stylized, FoamMix, F.R. Gross, Freedom, Fulfill, GreenUV, HDLV, Heli flow, Helix, Horizon, Hot Shot, icontrol, idry, iflow, Isocoil, Isocore, Iso Flo, itrax, JR, KB30, Kinetix, KISS, Lean Cell, Little Squirt, LogiComm, Magnastatic, March, Maverick, MEG, Meltex, MicroCoat, MicroMark, Micromedics, Micro Meter, MicroSet, Microshot, Millenium, MiniBlue, Mini Squirt, Moist Cure, Mountaingate, MultiScan, NexJet, No Drip, Nordson, Nordson - stylized, Nordson and Arc, nxheat, Optimum, Package of Values, Paragon, PatternView, PermaFlo, PICO, PicoDot, Plasmod, PluraFoam, Poly-Check, Porous Coat, PowderGrid, Powderware, Precisecoat, PRIMARC, Printplus, Prism, ProBlue, Prodigy, Pro Flo, Program A Bead, Program A Shot, Program A Stream, Program A Swirl, ProLink, Pro Meter, Pro Stream, Pulsar, Quantum, RBX, Rhino, Saturn, Saturn with rings, Scoreguard, SC5, S. design stylized, Seal Sentry, Sealant Equipment & Engineering, Inc., SEE and design, See Flow, Select Charge, Select Coat, Select Cure, Servo Flo, Shot A Matic, Signature, Signature - stylized, Slautterback, Smart Coat, Smart Gun, Solder Plus, Spectrum, Speed Coat, Spirex, Spraymelt, Spray Squirt, StediFlo, Stratablend, Super Squirt, SureBead, Sure Clean, Sure Coat, Sure Max, SureWrap, TAH, Tela Therm, Tip Seal, Tracking Plus, TRAK, Trends, Tribomatic, Trilogy, TrueBlue, TrueCoat, Tubesetter, Ultra, UniScan, UpTime, U TAH, Value Plastics, Vantage, Veritec, VersaBlue, Versa Coat, VersaDrum, VersaPail, Versa Screen, Versa Spray, VP Quick Fit, VP Quick-Fit stylized, VP stylized, Walcom, Watermark, When you expect more., X Plane, Xaloy, Xaloy - stylized, YesTech är registrerade varumärken - - tillhöriga Nordson Corporation. Accubar, Active Nozzle, Advanced Plasma Systems, AeroDeck, AeroWash, AltaBlue, AltaSlot, Alta Spray, AquaCure, ATS, Auto Flo, AutoScan, Axiom, Best Choice, BetterBook, Blue Series, Bravura, CanNeck, CanPro, Celero, Chameleon, Champion, Check Mate, ClassicBlue, Classic IX, Clean Coat, Cobalt, Concert, ContourCoat, Controlled Fiberization, Control Weave, CPX, cselect, Cyclo Kinetic, DispensLink, DropCure, Dry Cure, DuraBraid, DuraCoat, e.dot+, E Nordson, Easy Clean, EasyOn, EasyPW, Eclipse, Equalizer, Equi=Bead, Exchange Plus, FillEasy, Fill Sentry, FlexSeam, Flow Coat, Fluxplus, G Net, G Site, Genius, Get Green With Blue, Gluie, Ink Dot, IntelliJet, ion, Iso Flex, itrend, KVLP, Lacquer Cure, Maxima, Mesa, MicroFin, MicroMax, Mikros, MiniEdge, Minimeter, MiniPUR, MonoCure, Multifil, MultiScan, Myritex, Nano, OmniScan, OptiMix, OptiStroke, Optix, Origin, Partnership+Plus, PatternJet, PatternPro, PCI, PharmaLok, Pinnacle, PluraMix, Powder Pilot, Powder Port, Powercure, Process Sentry, Pulse Spray, PURBlue, PURJet, PurTech, Quad Cure, Ready Coat, RediCoat, RollVIA, Royal Blue, Select Series, Sensomatic, Shaftshield, SheetAire, Smart, Smartfil, SolidBlue, Spectral, Spectronic, SpeedKing, Spray Works, StediTherm, Summit, Sure Brand, SureFoam, SureMix, SureSeal, Swirl Coat, Tempus, ThruWave, TinyCure, Trade Plus, Trio, FruFlow, Ultra FoamMix, UltraMax, Ultrasaver, Ultrasmart, Universal, ValueMate, Versa, VersaPUR, Viper, Vista, Web Cure, 2 Rings (design) är varumärkens - - tillhörande Nordson Corporation. Beteckningar och företagssymboler i denna dokumentation kan vara logotyper, vars användande av tredjepart kan medföra intrång i innehavarens rättigheter.

3 Innehållsförteckning I Innehållsförteckning Nordson International... O 1 Europe... O 1 Distributors in Eastern & Southern Europe... O 1 Outside Europe... O 2 Africa / Middle East... O 2 Asia / Australia / Latin America... O 2 China... O 2 Japan... O 2 North America... O 2 Säkerhetsinstruktioner Varningssymboler Ägaransvar Säkerhetsinformation Instruktioner, krav och standarder Kvalificering av personal Tillämpbara säkerhetsinstruktioner för industrin Avsedd användning Instruktioner och varningsskyltar Installationsanvisningar Handhavandeinstruktioner Instruktioner för underhåll och reparation Säkerhetsinformation för utrustningen Avstängning av utrustningen Sänk trycket i systemet Stäng av matningsspänningen till systemet Deaktivering av applikator Allmänna varningar och observandum för säkerhet Övriga försiktighetsåtgärder Första hjälpen Varningsskyltar och etiketter Elektrostatisk urladdning Skador på elektroniska enheter Personskador och brandrisk

4 II Innehållsförteckning Inledning Avsedd användning Användningsområde (EMC) Begränsad användning Icke avsedd användning - exempel Ej uppenbara faror Beträffande användarhandledningen Övriga informationskällor Användarkort Product Resource Disc Begreppsförklaringar Smältlimsapplikator typ VA Smältlimsapplikator typ VT Signalsnitt Standard I/O Signalsnitt Ledvärdesstyrd drift Beläggningshuvud (huvud) = Applikator Jordfelsbrytare Symboler Beskrivning av smältlimsapplikatorn Bild Säkerhetsventilplatta Avstängningsventil Säkerhetsventil Tank Tryckregleringsventil Materialflöde Märkning vid två pumpar Apparatskåp Nivåindikering, nivåreglering / Överfyllningsvakt (tillval) Tryckindikering / tryckreglering (tillval) Tryckvisning Tryckreglering Typskylt

5 Innehållsförteckning III Installation Transport Förvaring Uppackning Lyft (av uppackad smältare) Installationskrav Utrymmesbehov Smältare med transformator Ventilation av materialångor Montage av larmpelare (tillval) Installationspersonalens kompetens Elektrisk anslutning Att iaktta vid användning av jordfelsbrytare Kabelförläggning Anslutningspunkter Matningsspänning Nätanslutning Nätfilter Installation av satsen (tillbehör) Anslutning av uppvärmd slang Elektrisk anslutning Montering Fasta nycklar Demontering Sänkning av limtryck Montage av applikator Tryckluftsberedning för styrmoduler i applikatorer Anslutning av påfyllningsventil (tillval) Ledvärdesstyrd drift: Val av ledspänning eller ledström på I/O-modulen Stiftbeläggning för signalsnitt Signalsnitt Standard I/O Allmänna anvisningar Signalsnitt Ledvärdesstyrd drift En ingång för ledvärdessignal för alla motorer (XS5) Separata ledvärdesingångar (XS5.1, XS5.2) Signalsnitt Nivåreglering Pneumatiska anslutningar Pneumatisk tryckreglering / Bypassreglering Erforderlig luftkvalitet Inställning av tryck Stiftbeläggning XS4: Automatisk pneumatisk tryckreglering 3 16 Stiftbeläggning XS4: Bypassreglering Skyddsgas Skrotning av kondensat när torr luft används som skyddsgas 3 18 Larmpelare Installation av satsen (tillbehör) Hjul Installation av satsen (tillbehör) Avluftningsventil (tillbehör) Eftermontage av tryckgivare Eftermontage av en temperaturregleringsmodul IPC webserver Avställning av smältaren Skrotning av smältaren

6 IV Innehållsförteckning Handhavande Allmänt Kanalnummer Via kontrollpanelen På fältbussen Transparenta tangenter Tangenter med och utan indikatorlampa Förklaring av färgkoder Förklaring av symboler Temperaturkanalernas symboler Inmatningsfönster Sida för byte av frekvensomvandlare Statusdisplay Första drifttagning Renspolning av smältaren Gör inställningar via kontrollpanelen Standard I/O: Att iaktta vid flankkänsliga signaler (exempel) 4 8 Anmärkning beträffande recept Efter en dags drift Kontrollpanel - Översikt Arbeta med applikationsgrupper och numrering av temperaturkanaler Påfyllning av tank Manuell Nivåindikering och reglering (tillval) Automatisk tankpåfyllning Maximal nivå Rekommenderade temperaturbörvärden Ledkanalsstyrd uppvärmningsfas Undertemperaturförregling Motor-startförregling Återställning av startförregling Daglig start Daglig stopp NÖDSTOPP Kontrollpanelen för industri-pc (IPC) Smältarens driftssätt - översikt Skärmsläckare Startmeny Temperaturparametrar Observera Exempel: Höjning av börvärdestemperatur Parameter (sidan 1: larmvärden) Grafisk framställning av temperaturparametrarna Övervakning vid uppvärmning och avsvalning Parameter (sidan 2: aktivera kanal, driftsmode, typ av reglerkrets) Parameter (sidan 3)

7 Innehållsförteckning V Smältare Till-/frånslag av temperatursänkning Alla motorer till-/från (summafrigivning) Till-/frånkoppling av värmare Till-/frånslag av veckokopplingsur Aktivera användarkodsskydd Larmprotokoll Information (smältare och styrsystem) Arbeta med appliceringsgrupper Konfigurering av appliceringsgrupper Konfigurering (sidan 1: veckokopplingsur, temperatursänkning, skyddsgas, val av språk, recept, nivå) 4 46 Att iaktta vid användning av veckokopplingsuret (programmexempel) Konfigurering (sidan 2: t.ex. enheter, fördröjning av driftsklarsignal, användarkod, underhållsintervall, fältbuss) 4 52 Styrningsmoderna Konfigurering (sidan 3: t.ex. återställning till fabriksinställda värden, tillordning av ny tryckgivare) Exempel: Inställning av IP-adresser i ett nätverk Motor Till-/frånkoppling av motor (individuell frigivning) Välj ledvärdesstyrd eller manuell drift Parameter (sidan 1: typ av motorfrigivning, anpassning till modermaskinen) Parameter (sidan 2: Ledvärdesstyrd drift) Parameter (sidan 3: Frånslagsfördröjning motor, gränsvärdesomkopplare) Parameter (sidan 4: Trycklarm, omkoppling varvtals-/ tryckreglering) Tryckgivare A / Tryckgivare B Tryckgivare C Varvtalsreglering - manuell drift Exempel: Ökning av börvärde för pumpvarvtal Varvtalsreglering- Ledvärdesstyrd drift Tryckreglering - manuell drift Tryckreglering - Ledvärdesstyrd drift PID tryckregleringsparametrar Parameter (sidan 5: Tryckuppbyggnadsfunktion) Inställningsprotokoll Betjäning via IPC webserver Inloggning på webserver i kundens Windows 7 operativsystem Hopkoppling mellan Server och Client Anslutning av Ethernetkabel Adressera smältenheten (VersaWeb) Upp- och nedladdning av kundrecept Nedladdning (ladda ned recept från minneskortet till PC) Uppladdning (Kopiera och ladda in recept från PC till ett nytt minneskort) Uppladdning vid mjukvaroversioner < V

8 VI Innehållsförteckning Underhåll Risk för brännskada Sänkning av limtryck Att iaktta vid användning av rengöringsmedel Hjälpmedel Förebyggande underhåll Yttre rengöring Kontrollpanel Inspektion för yttre skador Säkerhets- och funktionstester Demontering av skyddspaneler Tag av värmeskydden Var försiktig med krokarna (upphängning av värmeskydd) Fläkt och luftfilter Kugghjulspump Läckagekontroll Efterdragning av packbox Byte av axelpackning Efterdragning av fästbultar Motor Växellåda Smörjmedelsval Smörjmedel Intervall mellan smörjmedelsbyten Påfyllningsmängd Byte av smörjmedel Tryckregleringsventil Montage av servicesats Att iaktta vid mekanisk tryckregleringsventil Filterpatron Byte av filterpatron Demontering av filterpatron Montage av filterpatron Avluftning med hjälp av avluftningsventil Rengöring av filterpatron (till april 2012) Hopsättning av filterpatron Rengöring av filterpatron (från april 2012) Hopsättning av filterpatron Filterpatron: Montage av servicesats Tank Tömning av material Rengör tanken för hand Efterdragning av fästbultar Säkerhetsventilplatta Montage av servicesats Avstängningsventil Montage av servicesats Säkerhetsventil Byte av materialtyp Spolning med ett rengöringsmedel Tryckgivare Rengöring av limkanal Rengöring av skiljemembran Montage In-/ urskruvning med mässingsskiva Påfyllningsventil Byte av styrmodul Pneumatik-säkerhetsventil Funktionskontroll Underhållsprotokoll

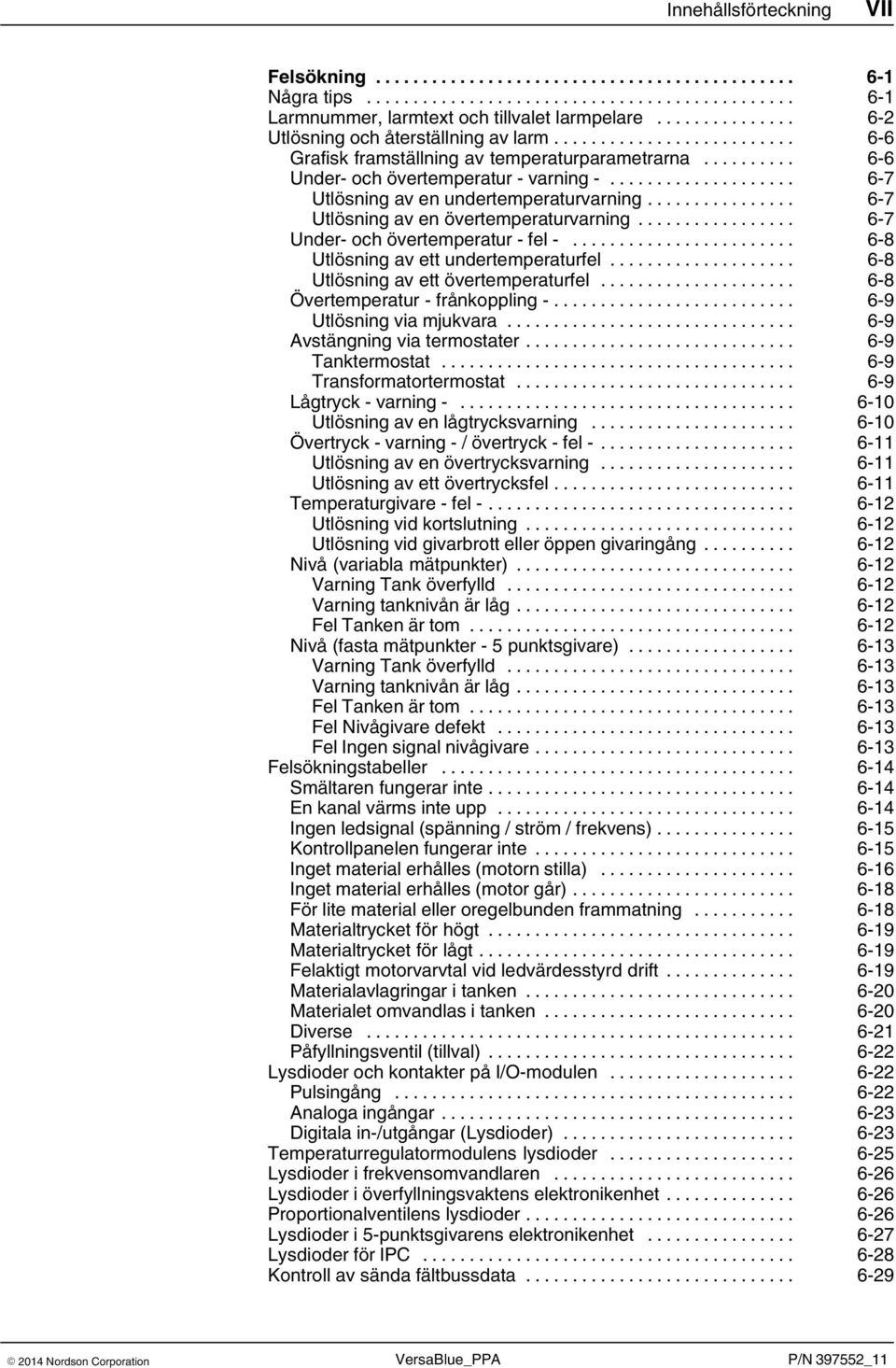

9 Innehållsförteckning VII Felsökning Några tips Larmnummer, larmtext och tillvalet larmpelare Utlösning och återställning av larm Grafisk framställning av temperaturparametrarna Under- och övertemperatur - varning Utlösning av en undertemperaturvarning Utlösning av en övertemperaturvarning Under- och övertemperatur - fel Utlösning av ett undertemperaturfel Utlösning av ett övertemperaturfel Övertemperatur - frånkoppling Utlösning via mjukvara Avstängning via termostater Tanktermostat Transformatortermostat Lågtryck - varning Utlösning av en lågtrycksvarning Övertryck - varning - / övertryck - fel Utlösning av en övertrycksvarning Utlösning av ett övertrycksfel Temperaturgivare - fel Utlösning vid kortslutning Utlösning vid givarbrott eller öppen givaringång Nivå (variabla mätpunkter) Varning Tank överfylld Varning tanknivån är låg Fel Tanken är tom Nivå (fasta mätpunkter - 5 punktsgivare) Varning Tank överfylld Varning tanknivån är låg Fel Tanken är tom Fel Nivågivare defekt Fel Ingen signal nivågivare Felsökningstabeller Smältaren fungerar inte En kanal värms inte upp Ingen ledsignal (spänning / ström / frekvens) Kontrollpanelen fungerar inte Inget material erhålles (motorn stilla) Inget material erhålles (motor går) För lite material eller oregelbunden frammatning Materialtrycket för högt Materialtrycket för lågt Felaktigt motorvarvtal vid ledvärdesstyrd drift Materialavlagringar i tanken Materialet omvandlas i tanken Diverse Påfyllningsventil (tillval) Lysdioder och kontakter på I/O-modulen Pulsingång Analoga ingångar Digitala in-/utgångar (Lysdioder) Temperaturregulatormodulens lysdioder Lysdioder i frekvensomvandlaren Lysdioder i överfyllningsvaktens elektronikenhet Proportionalventilens lysdioder Lysdioder i 5-punktsgivarens elektronikenhet Lysdioder för IPC Kontroll av sända fältbussdata

10 VIII Innehållsförteckning Reparation Iakttag följande vid reparationsarbeten Efter reparationen Kontrollpanel Demontering av kontrollpanel Byte av minneskort Montage / byte av kommunikationsmodul Observera! Byte av frekvensomvandlare Byte av frekvensomvandlarens CAN-modul CAN-bus avslutningsmotstånd Via kontrollpanelen: Tillordning av utbytta frekvensomvandlare (FO) till motorer Montera skärmblecket (EMC) Eftermontage av första tryckgivare (elektriskt) Byte av tryckgivare Information om T-Tap och CAN-Buskabel med sexkantmutter 7 9 CAN-bus avslutningsmotstånd Tillvägagångssätt Byte av kugghjulspump Montage av servicesats Avstängningsventil Demontering av kugghjulspump Montering av kugghjulspump Iakttag följande vid montage av koppling Byte av Varisealpackning Användning av monteringsverktyg Byte av motor Inriktning av motor Byte av säkerhetsventil Montage av servicesats Byte av filterpatron Vid arbeten som utförs bakom tankens elkåpa måste följande beaktas Byte av termostat Byte av isolering för värmaranslutning Byte av temperaturgivare Montage av servicesats Byte av I/O-modul, temperaturregleringsmodul I/O-modul Inställning av CAN-adress Temperaturregleringsmodul Inställning av CAN-adress Val av Ni120 eller Pt Till-/frånkoppling av bussavslutningsmotstånd Inställning av DIP-omkoplare S Byte av elektronikenhet för analog nivågivare (tillval) Viktiga anvisningar Injustering Förutsättningar Byte av elektronikenhet för nivågivare (tillval) Viktiga anvisningar Injustering Förutsättningar Givarbrott Gränsvärde - utlösningsvärde

11 Innehållsförteckning IX 5 punktsgivare, byte av elektronikenhet (tillval) Viktiga anvisningar Injustering Förutsättningar Byte av kopplingsmodul (tillval: separata ledspänningar) Reservdelar Användning av den illustrerade reservdelslistan Fästelement Driftsbeteckning Specialutföranden Mjukvaro-konfigurationskod vid specialutföranden Specifikationer Allmänna data Temperaturer Elektriska data Maximal anslutningseffekt för smältaren (utan tillbehör) Max anslutningseffekt (tillbehör) Max anslutningseffekt (tillbehör) - 1-fasig V Smältarens avsäkring Mekaniska data Dimensioner Tillval och tillbehör Tillbehör Användarkod... A 1 Kontrollpanel P/N och P/N (1-a Generation) B 1 Giltighet... B 1 Synbara avvikelser... B 1 Spara recept... B 1 Felsökning... B 2 Ur kommunikationsdatalistan... B 2 Kontrollpanelen fungerar inte... B 3 Reparation... B 4 Kontrollpanel... B 4 Demontering av kontrollpanel... B 4 Byte av batteri... B 5 Byte av minneskort... B 5 Reservdelar... B 6 Allmänna anvisningar för hantering av beläggningsmaterial... C 1 Begreppsförklaring... C 1 Information från tillverkaren... C 1 Ansvarsförhållande... C 1 Risk för brännskador... C 2 Ånga och gaser... C 2 Substrat... C 2 Arbetstemperatur... C 2 Ordbok... D 1

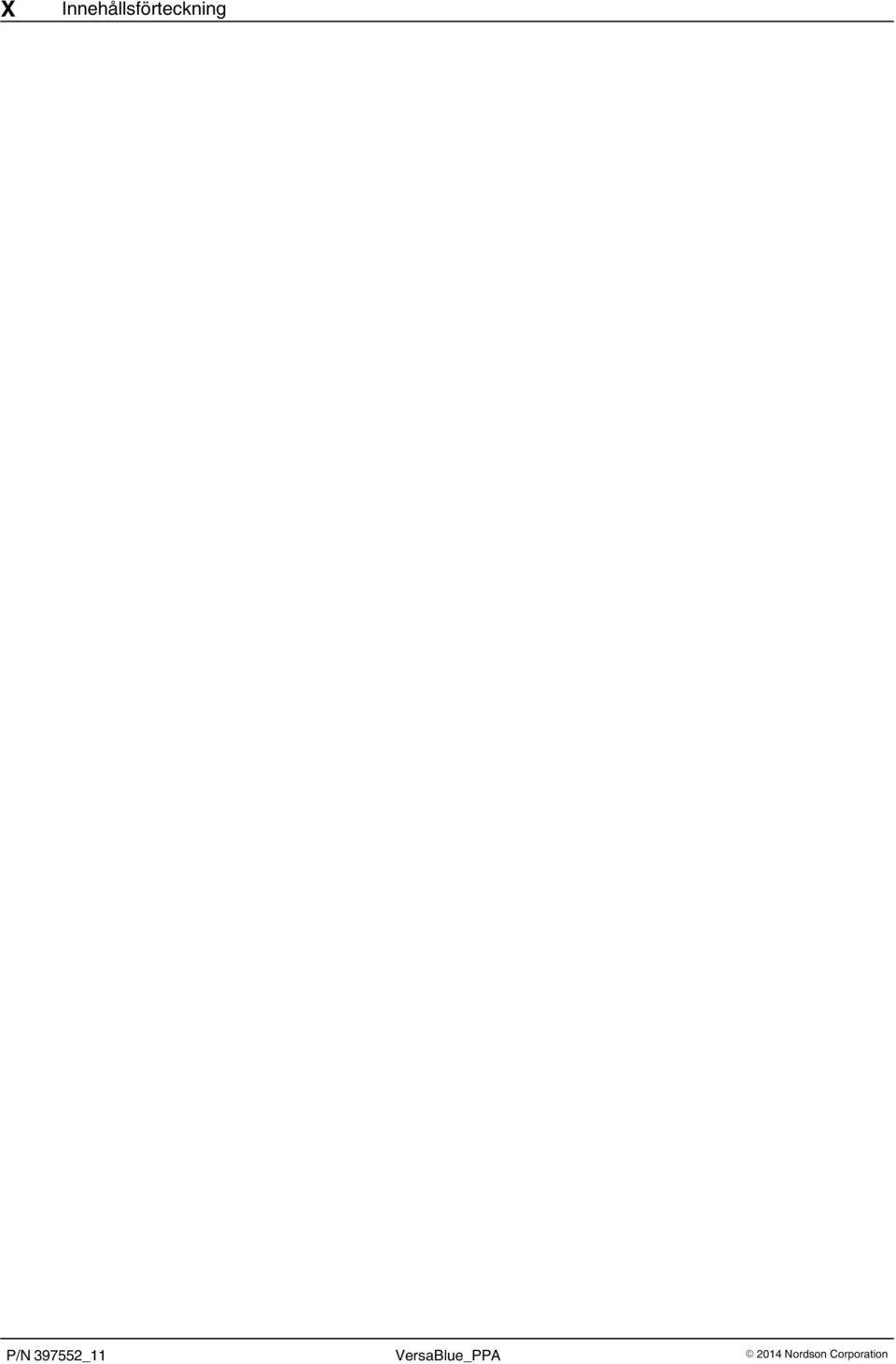

12 X Innehållsförteckning

13 Introduction O 1 Nordson International Europe Country Phone Fax Austria Belgium Czech Republic Denmark Hot Melt Finishing Finland France Germany Erkrath Lüneburg Nordson UV EFD Italy Netherlands Norway Hot Melt Poland Portugal Russia Slovak Republic Spain Sweden Switzerland United Kingdom Hot Melt Industrial Coating Systems Distributors in Eastern & Southern Europe DED, Germany Nordson Corporation All rights reserved NI_Q-1112-MX

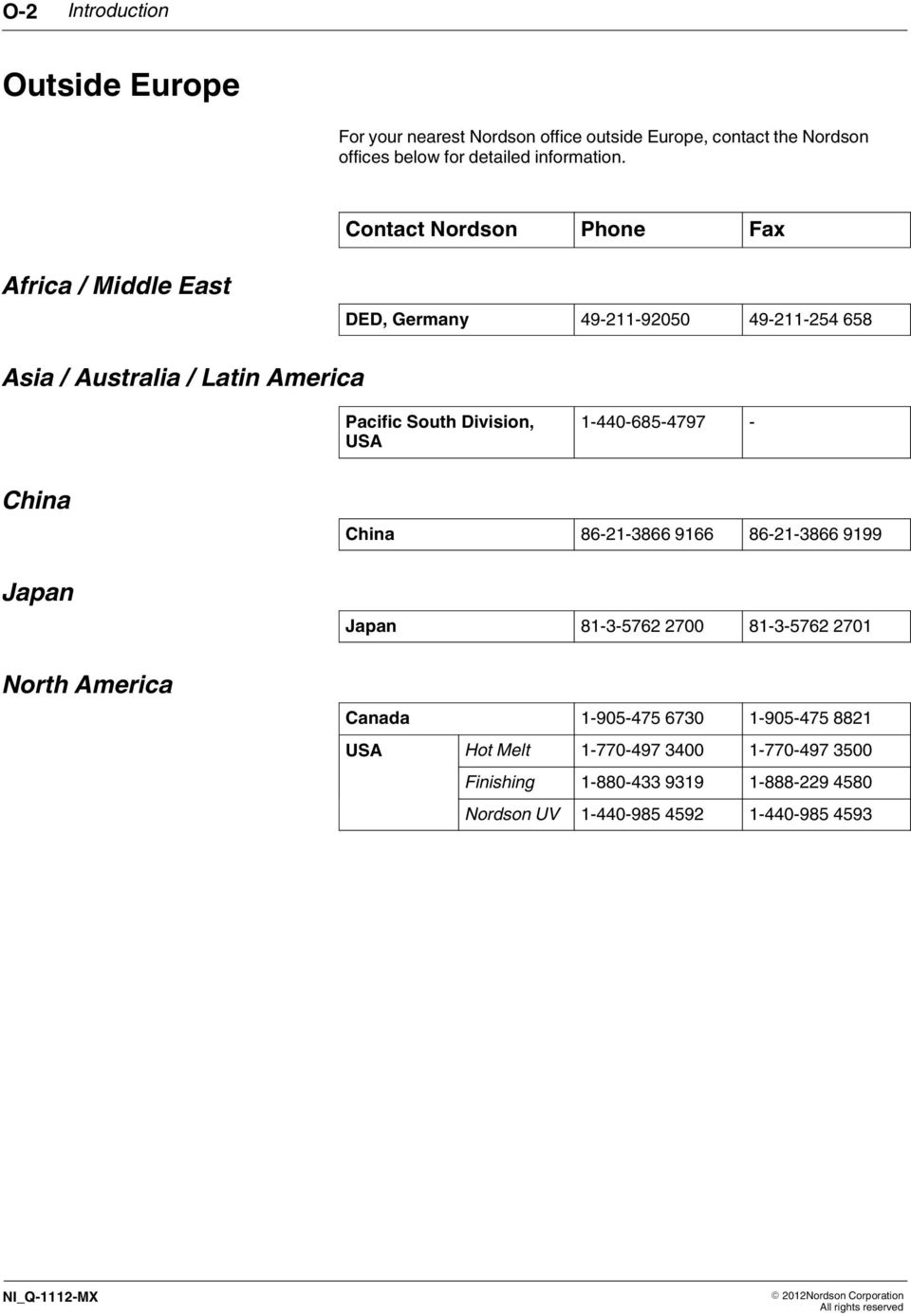

14 O 2 Introduction Outside Europe For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Contact Nordson Phone Fax Africa / Middle East DED, Germany Asia / Australia / Latin America Pacific South Division, USA China Japan North America China Japan Canada USA Hot Melt Finishing Nordson UV NI_Q-1112-MX 2012Nordson Corporation All rights reserved

15 Säkerhetsinstruktioner 1 1 Avsnitt 1 Säkerhetsinstruktioner Läs detta avsnitt innan utrustningen börjar användas. Detta avsnitt innehåller rekommendationer och instruktioner som skall användas för att på ett säkert sätt installera, handha och underhålla (fortsättningsvis benämnt som använda ) den produkt som beskrivs i detta dokument (fortsättningsvis benämnt som utrustningen ) Ytterligare säkerhetsinstruktioner, i form av varningsmeddelande som gäller vid specifika arbetsmoment, ges genomgående i detta dokument. VARNING! Försummar man säkerhetsinstruktionerna, rekommendationerna eller de olycksförebyggande anvisningarna som ges i detta dokument, kan detta leda till personskada, ev. med dödlig utgång, eller leda till skada på utrustningen eller dess tillbehör. Varningssymboler Genomgående i detta dokument används de följande varningssymbolerna och signalorden, för att göra läsaren uppmärksam på risker för personskador eller för att peka ut förhållanden som kan leda till skador på utrustningen eller tillbehör. Följ alltid de säkerhetsinstruktioner som följer efter signalorden. VARNING! Identifierar en potentiell farosituation som, om den inte undviks, kan leda till allvarlig personskada, ev. med dödlig utgång. OBSERVERA! Identifierar en potentiell farosituation som, om den inte undviks, kan leda till mindre eller allvarlig personskada. OBSERVERA! (Använd utan varningssymbolen) Identifierar en potentiellt farlig situation som, om den inte undviks, kan leda till skador på utrustningen eller dess tillbehör. Safe_PPA1011LUE_SW

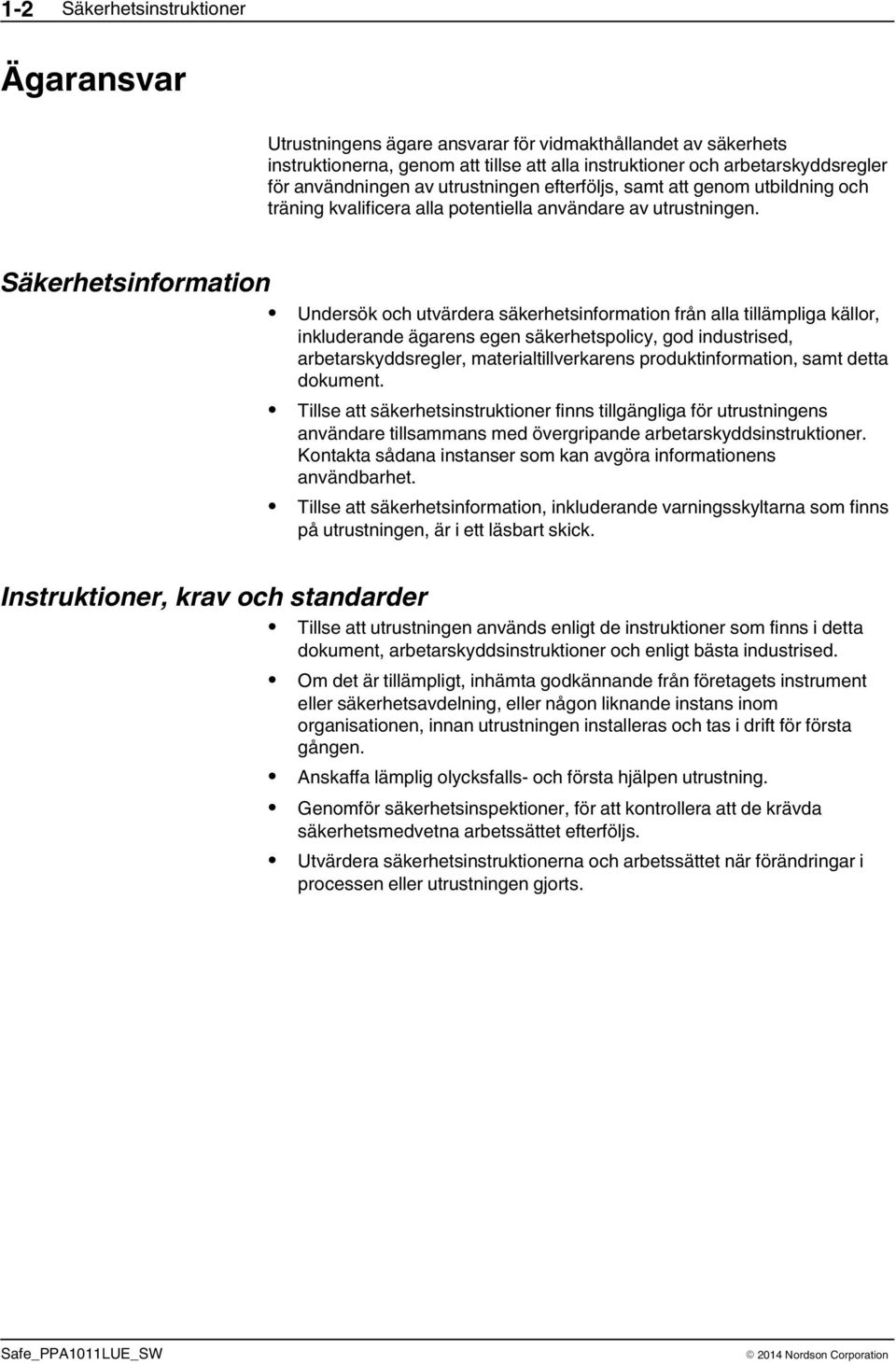

16 1 2 Säkerhetsinstruktioner Ägaransvar Utrustningens ägare ansvarar för vidmakthållandet av säkerhets instruktionerna, genom att tillse att alla instruktioner och arbetarskyddsregler för användningen av utrustningen efterföljs, samt att genom utbildning och träning kvalificera alla potentiella användare av utrustningen. Säkerhetsinformation Undersök och utvärdera säkerhetsinformation från alla tillämpliga källor, inkluderande ägarens egen säkerhetspolicy, god industrised, arbetarskyddsregler, materialtillverkarens produktinformation, samt detta dokument. Tillse att säkerhetsinstruktioner finns tillgängliga för utrustningens användare tillsammans med övergripande arbetarskyddsinstruktioner. Kontakta sådana instanser som kan avgöra informationens användbarhet. Tillse att säkerhetsinformation, inkluderande varningsskyltarna som finns på utrustningen, är i ett läsbart skick. Instruktioner, krav och standarder Tillse att utrustningen används enligt de instruktioner som finns i detta dokument, arbetarskyddsinstruktioner och enligt bästa industrised. Om det är tillämpligt, inhämta godkännande från företagets instrument eller säkerhetsavdelning, eller någon liknande instans inom organisationen, innan utrustningen installeras och tas i drift för första gången. Anskaffa lämplig olycksfalls- och första hjälpen utrustning. Genomför säkerhetsinspektioner, för att kontrollera att de krävda säkerhetsmedvetna arbetssättet efterföljs. Utvärdera säkerhetsinstruktionerna och arbetssättet när förändringar i processen eller utrustningen gjorts. Safe_PPA1011LUE_SW

17 Säkerhetsinstruktioner 1 3 Kvalificering av personal Utrustningens ägare är ansvarig för att kontrollera att användare: har genomgått säkerhetsutbildning som är tillämplig i deras arbetssituation så som anges i arbetarskyddsstyrelsens instruktioner liksom i god industrised har kunskap om ägarens policy för säkerhets- och olycksfallsförebyggande åtgärder mottagit utrustnings och arbetsspecifik ubildning från någon person som är kvalificerad för detta ANMÄRKNING: Nordson kan erbjuda utrustningsspecifik installations, handhavande och underhållsutbildning. Kontakta er Nordson representant för information. besitter industri och yrkesspecifik färdighet och erfarenhetsnivå som är tillräcklig för deras arbetsuppgifter. är fysiskt kapabla att utföra arbetsuppgifterna och inte är påverkade av några substanser som kan nedsätta deras omdömmes- eller fysiska förmåga. Tillämpbara säkerhetsinstruktioner för industrin Följande säkerhetsinstruktioner kan tillämpas på användning av utrustningen på det sätt som beskrivs i detta dokument. Den information som anges här är inte avsedd att omfatta alla möjliga säkerhetsinstruktioner, utan representerar de bästa säkerhetsinstruktionerna för utrustning med liknande faromoment och som används inom likartad industri. Avsedd användning Använd endast utrustningen för de beskrivna uppgifterna och inom de gränser som anges i detta dokument. Gör inga modifieringar av utrustningen. Använd inte olämpliga material eller otillåten tilläggsutrustning. Kontakta er Nordson representant om ni har några frågor om lämpligheten hos material eller användning av icke standard tilläggsutrustning. Safe_PPA1011LUE_SW

18 1 4 Säkerhetsinstruktioner Instruktioner och varningsskyltar Installationsanvisningar Handhavandeinstruktioner Läs och följ instruktionerna som finns i detta dokument och övriga angivna referenser. Gör er väl förtrogen med placeringen av varningsskyltar och etiketter på utrustningen, samt innebörden i dessa. Se Varningsskyltar och etiketter (om sådan finns) i slutet av detta avsnitt. Om man är osäker på hur utrustningen skall användas, kontakta er Nordson representant för hjälp. Installera utrustningen enligt de instruktioner som finns i detta dokument och i den dokumentation som medföljer tilläggsutrustning. Kontrollera att utrustningen är klassad för den miljö som den skall användas i. Denna utrustning är inte certifierad för uppfyllande av ATEX direktivet ej heller som icke tändande komponent (non-incendive) och skall inte installeras i en potentiellt explosiv miljö. Kontrollera att materialets processegenskaper inte kan skapa en explosionsfarlig miljö. Se material- och säkerhetsdatabladet (MSDS) för det använda materialet. Om den önskade installationen inte stämmer överens med installationsanvisningarna, kontakta er Nordson representant för hjälp. Placera utrustningen så att den blir säker att använda. Observera kraven på frigång mellan utrustningen och intilliggande delar. Installera låsbara arbetsbrytare så att utrustningen samt all annan tilläggsutrustning oberoende av varandra kan isoleras från sina kraftkällor. Jorda all utrustning på ett säkert sätt. Rådgör med lokala elleverantörer om det finns specifika krav. Kontrollera att säkringar av rätt typ och märkström satts i utrustning som är avsäkrad. Kontrollera med elleverantören för att avgöra om tillstånd för installationen eller besiktning av denna krävs. Gör er väl förtrogen med placeringen av och funktionssättet för all säkerhetsutrustning och indikatorer. Kontrollera att utrustningen, inklusive alla säkerhetsanordningar (skydd, förreglingar etc.), fungerar tillfredsställande och att miljökraven är uppfyllda. Använd personskyddsutrustning så som anges för de olika arbetsuppgifterna. Se Säkerhetsinformation för utrustningen eller materialtillverkarens material- och säkerhetsdatablad för krav på personskyddsutrustning. Använd inte utrustning som inte fungerar korrekt eller som visar tecken på kommande haveri. Safe_PPA1011LUE_SW

19 Säkerhetsinstruktioner 1 5 Instruktioner för underhåll och reparation Tillåt endast personal med lämplig utbildning och erfarenhet att använda eller reparera utrustningen. Genomför planerade underhållsaktiviteter med de intervall som anges i detta dokument. Sänk hydrauliska och pneumatiska tryck i systemet, innan servicearbeten på utrustningen påbörjas. Stäng av matningsspänningen till utrustningen och all tilläggsutrustning innan servicearbeten påbörjas. Använd endast nya av Nordson godkända fabriksrenoverade eller reservdelar. Läs igenom tillverkarens instruktioner och följ de givna anvisningarna, samt material- och säkerhetsdatabladet (MSDS) för utrustningens rengöringsmedel. ANMÄRKNING: Material- och säkerhetsdatabladet för rengöringsmedlen som säljs av Nordson finns tillgängliga på, eller via er Nordson representant. Kontrollera att alla säkerhetsanordningar fungerar tillfredsställande innan man åter tar utrustningen i drift. Skrota använda och överblivna rengöringsmedel enligt gällande miljöföreskrifter. Se tillämpligt MSDS, eller kontakta kommunens miljörådgivare för information. Håll utrustningens varningsskyltar rena. Byt ut slitna eller skadade skyltar. Säkerhetsinformation för utrustningen Säkerhetsinformationen som ges i det följande är giltig för följande typer av Nordson utrustningar: utrustning för applicering av smältlim eller kallim och tillhörande utrustningsdetaljer mönsterstyrenheter, timrar, detekterings- och verifieringssystem, och all annan tillvals, processtyrningsutrustning Safe_PPA1011LUE_SW

20 1 6 Säkerhetsinstruktioner Avstängning av utrustningen För att på ett säkert sätt kunna genomföra flera av de aktiviteter som beskrivs i detta dokument, så måste utrustningen först stängas av. Hur mycket som måste stängas av beror på typen av den använda utrustningen och aktiviteten som skall göras. Om det behövs så finns avstängningsanvisningar i början av den beskrivna aktiviteten. De media som skall stängas av är följande: Sänk trycket i systemet Sänk fullständigt hydraultrycket i systemet innan några hydraulkopplingar eller anslutningar bryts. Se användarhandledningen för den applikator som används, där det finns specifika anvisningar för hur hydraultrycket i systemet sänks. Stäng av matningsspänningen till systemet Koppla loss systemet (smältenhet, slangar, applikator och tilläggsutrustning) från all spänningsmatning, innan man åtgärdar någon oskyddad högspänningsledare eller anslutningsplint. 1. Stäng av utrustningen och all tilläggsutrustning som är ansluten till denna (systemet). 2. För att förhindra att utrustningen oavsiktligen spänningssätts, lås och märk alla arbetsbrytare eller automatsäkringar som matar fram spänning till utrustningen och dess anslutna tillbehör. ANMÄRKNING: Elsäkerhetsverkets anvisningar och olika industristandarder anger specifika krav för att frånskilja farlig elektrisk utrustning. Se tillämpliga installationsföreskrifter eller standarder. Deaktivering av applikator ANMÄRKNING: Applikatorer för limdispensering har i äldre dokumentation benämts "pistoler". Alla elektriska eller mekaniska anordningar som kan ge en aktiveringssignal till applikatorerna, applikatorernas magnetventil(er), eller smältarens pump, måste göras inaktiva innan arbete kan utföras på eller kring en applikator som är ansluten till ett trycksatt system. 1. Stäng av eller koppla loss applikatorns trigganordningar (mönsterstyrenhet, timer, PLC, etc.). 2. Koppla loss ledaren för styrsignalen till applikatorns magnetventil(er). 3. Sänk trycket på tryckluften till applikatorns magnetventil(er) till noll, sänk därefter det kvarstående trycket mellan tryckluftsregulatorn och applikatorn. Safe_PPA1011LUE_SW

21 Säkerhetsinstruktioner 1 7 Allmänna varningar och observandum för säkerhet Tabell 1 1 innehåller de allmänna varningar och observandum som kan finnas på Nordsons utrustningar för smältlim och kallim. Gå igenom tabellen och läs noga alla varningar och observandum som gäller för den typ av utrustning som beskrivs i denna användarhandledning. Utrustningstyperna anges i tabell 1 1 på följande sätt: HM = Hot melt = smältlim (smältare, slangar, applikatorer, etc.) PC = Process control = processtyrning CA = Cold adhesive = kallim (dispenseringspumpar, trycksatta behållare och applikatorer) Utrustningstyp Tab. 1 1 Allmänna varningar och observandum för säkerhet Varning eller observandum HM VARNING! Hälsovådliga ångor! Innan man börjar använda något polyuretanbaserat (PUR) eller lösningsmedelsbaserat material i en passande Nordson applikator, läs igenom och följ instruktionerna i material och säkerhetsdatabladet (MSDS). Kontrollera att materialets arbetstemperatur och flammpunkt inte kan överskridas och att alla krav beträffande säker hantering, ventilation, första hjälpen och personskyddsutrustning är uppfyllda. Försummar man att följa anvisningarna i MSDS kan detta leda till personskada, ev. med dödlig utgång. HM VARNING! Reaktivt material! Rengör aldrig någon komponent gjord av aluminium, eller renspola ett Nordson system med vätskor innehållande kolväten med halogener, eller liknande substanser. Nordson smältare och applikatorer innehåller aluminiumkomponenter som kan reagera våldsamt med sådana kolväten. Användning av halogenbaserade kolväten och blandningar i Nordson utrustningar kan leda till personskada, ev. med dödlig utgång. HM, CA VARNING! Systemet står under tryck! Sänk fullständigt hydraultrycket i systemet innan några hydraulkopplingar eller anslutningar bryts. Försummar man att sänka hydraultrycket i systemet kan detta leda till ett okontrollerat utsläpp av smältlim eller kallim, vilket kan leda till personskada. Forts... Safe_PPA1011LUE_SW

22 1 8 Säkerhetsinstruktioner Allmänna varningar och observandum för säkerhet (forts.) Utrustningstyp Tab. 1 1 Allmänna varningar och observandum för säkerhet (forts.) Varning eller observandum HM VARNING! Hett material! Använd skyddsglasögon, värmeskyddande klädsel som skyddar utsatt hud och värmeskyddande handskar vid servicearbeten på utrustning som innehåller smält material. Även när materialet har stelnat, kan smältlim fortfarande orsaka brännskador. Försummar man att använd lämplig personskyddsutrustning kan detta leda till personskada. HM, PC VARNING! Utrustningen startar automatiskt! Automatiska smältlimsapplikatorer fjärrstyrs av triggenheter på avstånd från pistolen. Innan man börjar arbeta med, eller nära, en applikator, inaktivera applikatorns triggenhet och koppla loss tryckluftsförsörjningen till applikatorns magnetventil(er). Försummar man att inaktivera applikatorns triggenhet och koppla loss tryckluften till magnetventilen eller ventilerna, kan detta leda till personskada. HM, CA, PC VARNING! Risk för elchock! Även när utrustningen har slagits ifrån och matningsspänningen har brutits med arbetsbrytare eller automatsäkring, kan den fortfarande vara ansluten till spänningsförande tilläggsutrustning. Stäng av matningsspänningen och koppla loss matningsspänningen till utrustningen och all tilläggsutrustning innan servicearbeten påbörjas. Försummar man att på ett adekvat sätt bryta matningsspänningen för tilläggsutrustningen innan servicearbeten påbörjas, kan detta leda till personskada, ev. med dödlig utgång. HM, CA, PC VARNING! Risk för brand eller explosion! Nordson limutrustning ar inte klassificerad för drift i explosionsfarlig miljö och är inte certifierad enligt ATEX direktivet ej heller som icke tändande komponent (non-incendive). Dessutom, denna utrustning skall inte användas vid lösningsmedelsbaserade limtyper som kan skapa en explosiv atmosför vid användningen. Se material- och säkerhetsdatabladet (MSDS) för att utröna processbetingelserna och begränsningarna. Användningen av inkompatibla lösningsmedelsbaserade limtyper eller felaktig användning av lösningsmedelsbaserade limtyper, kan leda till personskada, ev. med dödlig utgång. Forts... Safe_PPA1011LUE_SW

23 Säkerhetsinstruktioner 1 9 Utrustningstyp Tab. 1 1 Allmänna varningar och observandum för säkerhet (forts.) Varning eller observandum HM, CA, PC VARNING! Tillåt endast personal med lämplig utbildning och erfarenhet att använda eller reparera utrustningen. Låter man outbildad eller oerfaren personal använda eller reparera utrustningen, kan detta leda till personskada, ev. med dödlig utgång, för ifrågavarande personal, men även andra, liksom att detta kan leda till skador på utrustningen. HM OBSERVERA! Heta ytor! Undvik kontakt med heta ytor på applikatorer, slangar och vissa komponenter i smältaren. Om man inte kan undvika kontakt, använd värmeskyddande handskar och skyddsdräkt vid arbeten kring uppvärmd utrustning. Försummar man denna varning, kan det leda till personskada. HM OBSERVERA! Vissa Nordson applikatorer är speciellt utvecklade för att användas tillsammans med polyuretanbaserade (PUR) smältlim. Försöker man använda PUR i en utrustning som inte har gjorts speciellt för detta ändamål, kan detta leda till skador på utrustningen och en för snabb omvandling av smältlimmet. Om man är osäker på utrustningens lämplighet för arbeten med PUR, kontakta er Nordson representant för hjälp. HM, CA OBSERVERA! Innan man använder något rengörings- eller renspolningsmedel på eller i utrustningen, läs igenom tillverkarens medlevererade material- och säkerhetsdatablad och följ de anvisningar som finns i detta. Vissa rengöringsmedel kan reagera på ett oförutsägbart sätt med smältlim eller kallim, vilket kan leda till skador på utrustningen. HM OBSERVERA! Nordson smätlimsutrustningar är leveranstestade på fabrik med rengöringsvätska typ R, vilken innehåller polyesteradipat mjukgörare. Vissa smältlim kan reagera med rengöringsvätska typ R och bilda en fast gummiliknande substans, vilken kan täppa igen systemet. Innan man använder utrustningen, kontrollera att smältlimmet kan blandas med rengöringsvätska typ R. Safe_PPA1011LUE_SW

24 1 10 Säkerhetsinstruktioner Övriga försiktighetsåtgärder Använd inte öppen låga för att värma komponenter i smältlimssystem. Kontrollera dagligen slangar för smältlim för tecken på stort slitage, skador, eller läckor. Rikta aldrig en manuell beläggningspistol mot dig själv, eller någon annan. Häng upp manuella beläggningspistoler i den härför avsedda öglan. Första hjälpen Om man får hett smältlim på huden: 1. Försök INTE ta av det smälta limmet från huden. 2. Dränk omedelbart in det utsatta området med rent, kallt vatten, tills att smältlimmet har svalnat. 3. Försök INTE ta av det stelnade limmet från huden. 4. Om allvarlig brännskada har inträffat, behandla för chock. 5. Sök omedelbart hjälp hos läkare med specialistkompetens för brännskador. Ge det tillhörande material- och säkerhetsdatabladet (MSDS) till den behandlande medicinska personalen. Safe_PPA1011LUE_SW

25 Säkerhetsinstruktioner 1 11 Varningsskyltar och etiketter Bild 1 1 visar de ställen på enheten där varningsskyltar och etiketter är placerade. Tabell 1-2 innehåller texten på alla säkerhetsinstruktioner för de aktuella skyltarna, resp. betydelsen för symbolen utan text. I den installationssats som medföljer smältaren finns varningsetiketter på flera språk. Om gällande föreskrifter kräver så, så skall den aktuella varningsetiketten klistras på de ställen som markerats i bild 1 1 Placering av varningsskyltar och etiketter

26 1 12 Säkerhetsinstruktioner Tabell 1 2 Varningsskyltar och etiketter Referens P/N Beskrivning Sats etiketter, flerspråkig 1 (tillval) VARNING: Hett smältlim. Sänk trycket. Systemet och materialet står under tryck. Sänk trycket i systemet. Försummelse kan leda till svåra brännskador. 2 (tillval) OBSERVERA: Heta ytor. Försummelse kan leda till brännskador VARNING: Farlig elektrisk spänning. Försummelse kan leda till personskada, ev. med dödlig utgång och/eller till skador på utrustningen och dess tillbehör VARNING: Farlig elektrisk spänning. Försummelse kan leda till personskada, ev. med dödlig utgång och/eller till skador på utrustningen och dess tillbehör WARNING - Only class II circuit. Klass 2 kretsar enligt NEC (National Electrical Code) - Nordamerikansk Standard Symbol Skyddsgas Maximalt ingångstryck (här: skyddsgas) Maximalt ingångstryck (här: Tryckluft)

27 Säkerhetsinstruktioner 1 13 Elektrostatisk urladdning Elektrostatisk urladdning (engelska: electrostatic discharge = ESD) Varningssymbol för ESD-känsliga enheter Skador på elektroniska enheter bild 1 2 CAN modul OBSERVERA: Som skydd för de elektroniska enheterna mot elektrostatiska urladdningar använder man vid montering / demontering ett ESD jordat armband. Elektrostatisk urladdning (engelska: electrostatic discharge = ESD) är en gnista som uppstår vid en stor potentialskillnad över ett elektriskt isolerande material, och som kan avge en hög strömpuls under en mycket kort tid. Verktygshandtag av plastmaterial kan orsaka en elektrostatisk potentialskillnad, vilket kan skada känsliga enheter. Anledningen till att en potentialskillnad uppstår är oftast gnidningsuppladdning. Gnidningselektricitet uppstår t.ex. genom att man rör sig över golvytor, och en människa kan laddas upp till ca V. Personskador och brandrisk Medan elektrostatisk urladdning genom kroppsdelar oftast orsakar skador genom den reflexmässiga skräckreaktionen, kan den i brandfarliga områden beroende på omständigheterna utlösa en brand. Detta gäller vid användning av brännbara vätskor och gaser, men kan även antända damm av olika slag (typexempel: mjöldammsexplosion).

28 1 14 Säkerhetsinstruktioner

29 Inledning 2 1 Avsnitt 2 Inledning Avsedd användning Användningsområde (EMC) Smältlimsapplikatorerna i serien VersaBlue får endast användas för att smälta och mata fram lämpliga material, t.ex. termoplastiska smältlim. Varje annan användning betraktas som icke avsedd användning, för vilken Nordson inte påtar sig något ansvar, vare sig för person och/eller utrustningsskador. Avsedd användning innebär även att de säkerhetsinstruktioner som angivits av Nordson efterföljs. Nordson rekommenderar att man noga informerar sig om de material som skall användas. Med hänsyn tagen till smältarens elektromagnetiska tålighet, är den avsedd för användning inom elmiljöklassen industri. Begränsad användning Icke avsedd användning - exempel - Vid användning i elmiljöklasserna bostäder, affärs, kontor och lätt industri, måste man vara uppmärksam på att smältaren kan störa andra apparater, t.ex. radioapparater. Smältaren får inte användas under följande omständigheter: Om den inte är i fullgott skick Med värmeskydds och andra skyddskåpor avtagna Med öppen apparatskåpsdörr Med öppet tanklock I explosionsfarlig miljö Om enheten ej används efter de data som anges under Specifikationer. Smältaren får inte användas med följande material: Polyuretansmältlim (PUR) Explosions- och brandfarliga ämnen Slipande och korroderande material Livsmedel.

30 2 2 Inledning Ej uppenbara faror Utrustningen har konstruerats för att så långt som möjligt skydda driftspersonal från olika typer av faror. Några kvarstående risker har dock inte kunnat eliminerats: Risk för brännskador från hett material. Risk för brännskador vid påfyllning av tank och från tanklocket och dess hållare. Risk för brännskador vid underhålls- och reparationsarbeten, vid vilka smältaren måste vara uppvärmd. Risk för brännskador när uppvärmda slangar ansluts eller tas av. Materialångor kan vara hälsovådliga. Undvik inandning av sådana. Skador från sådana kablar/ledningar som installerats av kunden, så att de haft beröring med heta, eller roterande, utrustningsdelar. Säkerhetsventilen kan genom omvandlat eller krackelerat material sättas ur funktion. Beträffande användarhandledningen IPC Generation II har ersatts med den efterföljande modellen Generation III (Mjukvaroversion ). Alla texter i användarhandledningen avser Generationerna II och III, om inget annat anges. Undantag: Bilaga B för Generation I. För att bestämma aktuellt reservdelsnummer, P/N, för beställning av delar, se kontrollpanelens typskylt. I avsnittet Handhavande beskrivs även sådana funktioner, som kunden - beroende på smältlimsapplikatorns funktion - inte har tillgång till. I sådant fall syns inte dessa i kontrollpanelen. Övriga informationskällor Användarkort Snabbguiden som medföljer smältlimsapplikatorn är en illustrerad snabbreferens över de allmänna göromålen på operatörsnivå. Product Resource Disc CD-n innehåller en elektronisk version av användarhandledningen, reservdelskatalogen och övrig information som behövs vid underhåll av smätlimsapplikatorn.

31 Inledning 2 3 Begreppsförklaringar Smältlimsapplikator typ VA Standard smältare för arbetstemperaturer upp till 230 C (450 F) med temperaturgivare Ni120. Smältlimsapplikator typ VT Högtemperatur (HT) smältare för arbetstemperaturer upp till 250 C (480 F) med Pt100 temperaturgivare. Framsida (= framsida) Signalsnitt Standard I/O Driftsbeteckning: XS2 Förmedlar digitala in- och utsignaler mellan modermaskinen och Nordsons smältare. Signalsnitt Ledvärdesstyrd drift Driftsbeteckning: XS5 resp XS5.1 och XS5.2 vid tillvalet Separata ledvärdesingångar. ANMÄRKNING: Ledvärdesstyrd drift benämnes i Nordson litteratur även som Automatikdrift eller Key-to-line. I ledvärdesstyrd drift regleras motor-/pumpvarvtalet proportionellt mot modermaskinens hastighet. Encoder (pulsgivare) Encodern känner av modermaskinens banhastighet. Den avger för varje varv ett bestämt antal elektriska impulser. Pulsfrekvensen är ett mått på banhastigheten. OBSERVERA: Kabellängden får inte ändras, eftersom i sådant fall banhastigheten inte längre korrekt kan bestämmas, vilket kan leda till felaktig beläggning av materialet. Beläggningshuvud (huvud) = Applikator Ett beläggningshuvud benämnes i Nordson litteratur även somapplikator. Jordfelsbrytare I denna användarhandledning används även begreppet Felströmsbrytare.

32 2 4 Inledning Symboler Leveranstillstånd Nordson fabriksinställning Leveranstillståndet för parametrar som kan återställas med tangenten till fabriksinställda värden. Reset (ångra, återställning)

33 Inledning 2 5 Beskrivning av smältlimsapplikatorn Bild Ni120 5 Pt bild Transporthjul (tillval) 2 Apparatskåp 3 Huvudströmbrytare 4 Kontrollpanel 5 Typskylt 6 Slanganslutningskontakter 7 Tanklock 8 Skyddspanel avtagbar 9 Tank 10 Tryckregleringsventil 11 Filterpatron 12 Motor 13 Koppling 14 Kugghjulspump (värmeskydd ej visat) 15 Säkerhetsventilplatta 16 Slanganslutningsplatta 17 Värmeskydd 18 Fäste för kåpa 19 Kåpa* * Kåpan (de nedre 3 delarna) kan tas av för ökad tillgänglighet

34 2 6 Inledning Säkerhetsventilplatta 1 2 Avstängningsventil Med hjälp av avstängningsventilen (1) är det möjligt att byta kugghjulspump utan att dessförinnan ha tömt tanken. Säkerhetsventil Standard-säkerhetsventilen (2) är fast inställd på 85 bar 8500 kpa 1235 psi. bild 2 2 När det inställda trycket överskrids, öppnar säkerhetsventilen och materialet kommer därefter att cirkulera inne i säkerhetsventilplattan. Tank Tanken är uppdelad i en för- och en huvudsmältzon. En isolerande packning (2) skiljer de två delarna temperaturmässigt åt. Genom att tankens två delar kan hållas vid olika temperaturer, kommer materialet i försmältzonen (1) att smältas vid en lägre temperatur, vilket skonar limmet. Först i huvudsmältzonen (3) värms materialet upp till arbetstemperaturen. bild 2 3 Tryckregleringsventil De mekaniska tryckregleringsventilerna (3) kan manuellt ställas in mellan 5 till 90 bar 500 till 9000 kpa 72,5 till 1305 psi Som standard monteras en tryckregleringsventil per pump, efter filterpatronen. Vid några tillval ersätter en pneumatisk tryckregleringsventil den mekaniska tryckregleringsventilen. Vid tillvalet Tryckreglering är montagehålet för tryckregleringsventilen försluten med en plugg. Pneumatisk tryckregleringsventil 1 Slanganslutning 2 Filterpatron 3 Tryckregleringsventil Pneumatiska tryckregleringsventiler, som används vid tillvalen Automatisk pneumatisk tryckreglering och Bypassreglering, kommer först att tillföras tryckluft när temperaturfrigivning ges. På så sätt förhindras att ett för högt limtryck byggs upp under uppvärmningsfasen. Med denna signal är även signalen System driftsklartsammankopplad och den används även av larmpelaren.

35 Inledning 2 7 Materialflöde bild 2 4 Snittvy av huvudsmältzonen (principskiss) Märkning vid två pumpar Smältlimsapplikatorns slanganslutningar identifieras genom inpräglade siffror. 2.1 på slanganslutningsplattan betyder motor/pump 2, 1-a slang Motor 2 Motor 1 bild 2 5 Som exempel används V25

36 2 8 Inledning Apparatskåp Placering av signalsnitt bild Kabelförskruvning Nätanslutning 2 Signalsnitt Ledvärdesstyrd drift 3 Signalsnitt Nivåreglering (tillval) 4 Kabelgenomföring PROFIBUS (tillval) 5 Signalsnitt Standard I/O 6 Signalsnitt Pneumatisk tryckreglering och Bypassreglering (tillval) 7 Manometrar Pneumatisk bypass pump 1 och 2 (tillval) 8 Manometer Skyddsgas (tillval) 9 Larmpelare (tillval) 10 Automatsäkringar 11 Halvledarreläer 12 Elektronikenhet Nivå (tillval) 13 Elektronikenhet Överfyllningsvakt (tillval) 14 Fläkt 15 Frekvensomvandlare 16 Nätaggregat 24 V DC (max. 2 stycken) 17 Automatsäkring Huvudsäkring 18 Huvudkontaktor 19 Plint för nätanslutning 20 Typskylt 21 I/O-modul 22 Temperaturregleringsmodul 23 Nätfilter (tillbehör)
