1 Göteborgs Stad Fastighetskontoret Detaljplan Billdals gård, Askim Planeringsunderlag Göteborg WSP Avd. Geoteknik, Göteborg Uppdragsansvarig: Lars Hall (LHL) Handläggare: Charlotte Andersson () Utredare, bergteknik: Sven Devert (SDT) Redovisning: Maria Trapp (MTP) Granskning: Lars Hall (LHL) Uppdragsnummer: : idering: WSP Box Göteborg Besök: Rullagergatan 4 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

2 PERINGSUNDERLAG GÖTEBORGS STAD DETALJP KRING LERUMS CENTRUM INNEHÅLLSFÖRTECKNING Kapitel Uppdragsnummer 2 (6) 1 GEOTEKNISKA UNDERSÖKNINGAR GEOTEKNISKA FÖRHÅLDEN Topografi Jordlagerföljd Lerans egenskaper Berg Geohydrologiska förhållanden Sättningsförhållanden Stabilitetsförhållanden Befintliga byggnader GEOTEKNISKA REKOMMENDATIONER Allmänt Mark Berg... 6 L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\.docMall: Rapport Advanced 2010.dot ver 1.0 FÖRTECKNING ÖVER BILAGOR Topografi och jordlagerföljd...a1 Utvärdering av jordegenskaper...b1 Släntstabilitets utredning...c1 Stabilitetsberäkningar...C2 Bergteknisk utredning...d1

3 Orientering PERINGSUNDERLAG GÖTEBORGS STAD DETALJP KRING LERUMS CENTRUM Kapitel Uppdragsnummer 3 (6) Fastighetskontoret i Göteborg utreder detaljplaneområdet för Billdals gård i Askim, Göteborg. Området är beläget i Billdals park och planarbetets syfte är att säkerställa kvarlevandet av Billdals gård. Huvudbyggnaden, Billdals gård, samt några mindre byggnader är belägna i södra delen av planområdet. Inom området kommer en tillbyggnad på huvudbyggnadens östra fasad att uppföras och i den sydvästra delen av området är en grusparkering planerad. På uppdrag av Fastighetskontoret i Göteborg har WSP i Göteborg utfört en geoteknisk och bergteknisk utredning för detaljplanearbetet. Utredningen syftar till att fastställa områdets geotekniska förhållanden och förutsättningar för grundläggning, samt till att lokalisera platser med risk för blocknedfall och bergras. Eventuella åtgärder och restriktioner i markanvändning ska föreslås. L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\.docMall: Rapport Advanced 2010.dot ver GEOTEKNISKA UNDERSÖKNINGAR En geoteknisk undersökning har utförts av WSP i augusti Fält- och laboratorieundersökningar redovisas i separat handling benämnd Rapport Geotekniska undersökningar (RGeo), daterad. I rapporten redovisas även en tidigare undersökning i områdets närhet som använts i utredningen. Detaljplaneområdet bergbesiktigades av bergtekniker Sven Devert Vid besiktningen noterades bergart, huvudsprickriktning och stabilitet i slänter angränsande till detaljplaneområdet. 2 GEOTEKNISKA FÖRHÅLDEN 2.1 Topografi Planområdet är beläget i Billdals park i Askim och utgörs av en dalgång som sträcker sig i nord-sydlig riktning. I öst och väst begränsas området av branta bergspartier, och i söder av Billdals ridklubb. I sydväst sträcker sig området strax väster om Letsegårdsvägen. Områdets omfattning framgår av A1. Längs med områdets östra del rinner en bäck, och på vissa ställen finns en gammal stenmur anlagd längs med bäckravinen. Bäcken rinner i en, jämfört med omgivande mark, ca 2,5 m bred och 1 m djup bäckravin. Marken inom området består av ängsmark med träd och buskar, och sluttar åt öster och söder, i närheten av bäcken sluttar marken lite brantare. Marknivån i nordvästra delen av området varierar mellan +18 och +22, och i områdets södra del mellan +14 och +16. Samtliga nivåer är angivna i Göteborgs lokala höjdsystem. 2.2 Jordlagerföljd Jordlagren består av ett ytlager av mulljord som underlagras av sand och lera ovan friktionsjord som vilar på berg. Utförda trycksonderingar har stoppat mot fast botten på ca 20 m djup invid huvudbyggnaden och på ca 28 m djup i den södra delen av om-

4 PERINGSUNDERLAG GÖTEBORGS STAD DETALJP KRING LERUMS CENTRUM Kapitel Uppdragsnummer 4 (6) rådet. I den norra delen av området stoppade trycksonderingen på sten, block eller berg på ca 0,5 m djup. Mulljorden är sandig och har en tjocklek på ca 0,4 m. Sanden är siltig och innehåller enstaka gruskorn. Tjockleken för sandlagret bedöms vara endast ca 0,5 m invid huvudbyggnaden och ca 1 m i södra delen av området, vattenkvoten är omkring 20 %. Leran invid huvudbyggnaden är sandig och siltig och innehåller rikligt med skalrester. Dess mäktighet uppgår här, enligt sonderingar, till ca 20 m. Det översta lagret av leran utgörs av torrskorpelera, som har en tjocklek av ca 0,5 m. I den södra delen av området är leran sulfidhaltig och innehåller enstaka skalrester. Leran har här en mäktighet, enligt sonderingar, på ca 25 m. Lerans överkant ligger kring +18 invid huvudbyggnaden och omkring +13 i södra delen av området. Friktionsjorden under leran har inte undersökts närmare. Inom området varierar friktionsjordens överkant (lerans underkant) från en nivå kring ca -2 (djup ca 21 m) invid huvudbyggnaden upp till -13 (djup ca 26 m) i södra delen av området. I A1 redovisas jordlagerföljd för en sektion. L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\.docMall: Rapport Advanced 2010.dot ver Lerans egenskaper Leran har en naturlig vattenkvot, w N, som varierar mellan 20 och 70 %, och en konflytgräns, w L, kring 50 á 60 %. Lerans benämns lågsensitiv med en sensitivitet varierande mellan 1 och 10. Leran är lös till halvfast med en odränerad korrigerad skjuvhållfasthet kring 20 kpa ned till nivå +13 och som därunder ökar i hållfasthet mot djupet med ca 1,5 kpa/m för att vid nivån +3 ligga kring 35 kpa. 2.3 Berg Berget i den östra delen av området sluttar i brant trappstegsformation ned mot detaljplaneområdet. Bergområdet mot detaljområdets västsida sluttar betydligt flackare, men lokala branta partier förekommer i de nordvästra och sydöstra delarna. Bergarten i området är en medelkornig rödaktig gnejs. Huvudsprickriktningarna varierar mellan den östliga och västliga sidan, se ritning B i RGeo. 2.4 Geohydrologiska förhållanden Grundvattenytan har observerats i två öppna grundvattenrör vars spetsar är placerade nere i friktionsjorden under leran. Grundvattentrycket i friktionsjorden under leran är hydrostatiskt, med en grundvattenyta motsvarande nivå +18 invid huvudbyggnaden respektive nivå +14,2 i södra delen av området. 2.5 Sättningsförhållanden Utgående från empiriska samband mellan lerans odränerade skjuvhållfasthet och förkonsolideringstryck bedöms leran vara svagt överkonsoliderad (OCR=1,1-1,4). Se utvärdering av lerans spänningsförhållande i B1.

5 GÖTEBORGS STAD DETALJP KRING LERUMS CENTRUM 2.6 Stabilitetsförhållanden Jord PERINGSUNDERLAG Kapitel Uppdragsnummer 5 (6) Föreliggande stabilitetskontroll inom aktuellt område har utförts enligt Skredkommisionens riktlinjer för en detaljerad stabilitetsutredning. Resultaten visar att stabiliteten är tillfredsställande enligt både odränerad och kombinerad analys. Lokalt (<1 m) kan dock erosion förekomma närmast bäckravinen. Det är dock inget som påverkar totalstabiliteten i området. För vidare detaljer över stabiliteten och utförd stabilitetskontroll, se C. Bergteknik Blockutfall ifrån branterna öster om detaljplaneområdet förväntas inte nå detaljplaneområdet. Det samma gäller för branten i detaljplaneområdet nordvästra hörn. Vad gäller branten i områdets sydvästra hörn kan blockutfall ske på den uppställningsyta som är belägen nedanför branten. 2.7 Befintliga byggnader Huvudbyggnaden, Billdals gård, samt några mindre byggnader är belägna i södra delen av planområdet. Huvudbyggnaden är enligt undersökningen; Grundläggning avseende Billdals gård av Kjessler & Mannerstråle AB 1990, grundlagd med källare. L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\.docMall: Rapport Advanced 2010.dot ver GEOTEKNISKA REKOMMENDATIONER 3.1 Allmänt I detta kapitel ges preliminära geotekniska rekommendationer för mark och grundläggning av planerade tillbyggnad och parkering. 3.2 Mark Totalstabiliteten i området är sådan att planerad bebyggelse kan utföras utan några restriktioner. I området kan dock belastningar orsaka sättningar och kompletterande undersökningar för bestämning av sättningsförhållanden rekommenderas för tillbyggnaden. Vid grundläggning med platta på mark kan den ytterliggare belastning tillbyggnaden innebär, kräva att lastkompensation med lättfyllning krävs för att inte sättningsskillnader ska uppstå mellan befintlig byggnad och tillbyggnaden. Inga undersökningar för bestämning av markgasförhållanden har utfört på befintlig friktionsjord och eventuell fyllning invid huvudbyggnaden. Undersökningar för bestämning av markradon bör kompletteras i detaljprojekteringen för bestämning om radonsäker grundläggning krävs för byggnaden. Tills resultatet från dessa undersökningar medger annat gäller att planerad utbyggnad, där människor stadigvarande kommer att vistas, skall utföras med radonsäker grundläggning. För överbyggnadsdimensionering av väg och parkeringsyta kan materialtyp 3B förutsättas för undergrunden med siltig sandig, samt material typ 5A för undergrund med siltig lera.

6 3.3 Berg PERINGSUNDERLAG GÖTEBORGS STAD DETALJP KRING LERUMS CENTRUM Kapitel Uppdragsnummer 6 (6) För bergslänten i områdets sydvästra del finns risk för blockutfall som kan påverka detaljplaneområdet. I samband med nybyggnation inom aktuellt område rekommenderas att bergslänten besiktas av bergteknisk sakkunnig för beslut om eventuell skrotning och bultning. L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\.docMall: Rapport Advanced 2010.dot ver 1.0

7 Projektnummer A1. 1 (3) Topografi och jordlagerföljd GÖTEBORGS STAD C A B Figur A1.1 Plan över området, streck anger läget för sektion A, B och C. L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_A1 (Topografi och jordlagerföljd).doc

8 Projektnummer Sand Torrskorpa A1. 2 (3) Topografi och jordlagerföljd 25 GÖTEBORGS STAD Lera 1 Bh 104 Bh 105 Erosion Elevation 5 Lera 2-5 Friktionsjord Distance Figur A1.2 Topografi och jordprofil vid sektion B. L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_A1 (Topografi och jordlagerföljd).doc

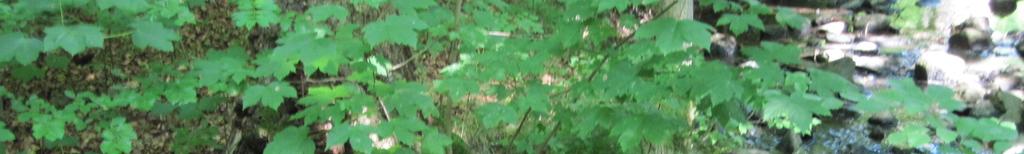

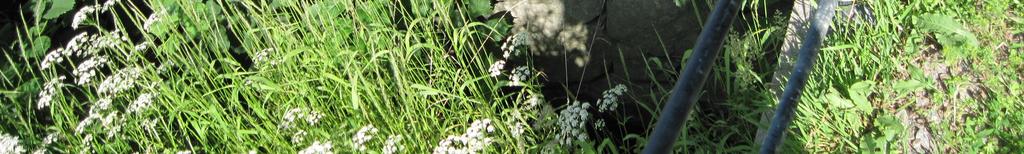

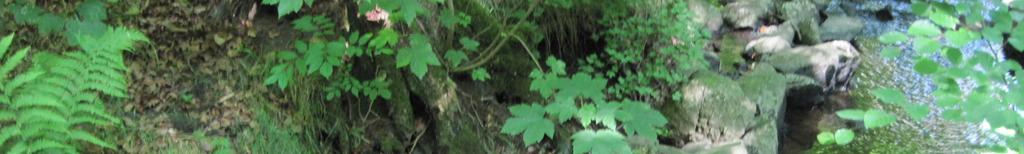

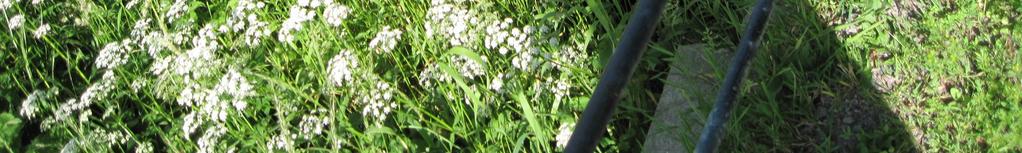

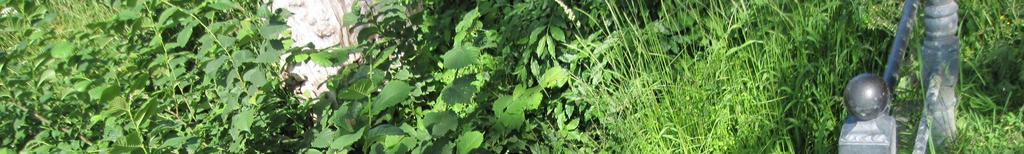

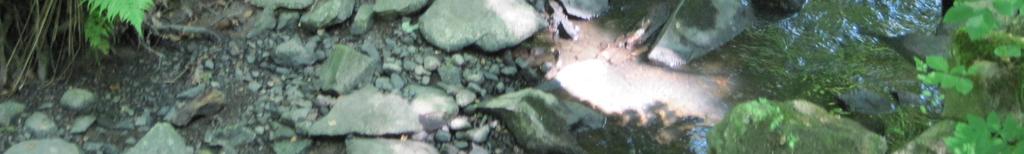

9 GÖTEBORGS STAD Fotografi från bäckfåra vid sektion A respektive sektion B. L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_A1 (Topografi och jordlagerföljd).doc Figur A1.3. Projektnummer Topografi och jordlagerföljd A1 3 (3)

10 B1 1 (7) GÖTEBORGS STAD Projektnummer Utvärderade jordegenskaper Tabell B1.1 Antagna materialegenskaper Jordlager Egenskap Karakteristiskt värde Fyllning Tunghet k = 19 kn/m³ mk = 22 kn/m³ Inre friktionsvinkel k =35 o Sand Tunghet k = 18 kn/m³ mk = 20 kn/m³ Inre friktionsvinkel k =30 o Torrskorpa Tunghet k = 18 kn/m³ mk = 18 kn/m³ Odränerad skjuvhållfasthet c uk =30 kpa Lera Tunghet k = 17 kn/m³ mk = 17 kn/m³ Odränerad skjuvhållfasthet Ned till nivå +13 c uk =20 kpa Odränerad skjuvhållfasthet Från nivå +13 (d=0 vid nivå +13) c uk = ,5 d kpa L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_B1 (Jordegenskaper).doc

11 B1 2 (7) GÖTEBORGS STAD Projektnummer Utvärderade jordegenskaper Densitet (t/m 3 ) 1,0 1,2 1,4 1,6 1,8 2,0 2, Nivå (m) Antagen p 12 Emperi (Larsson, 2007) 11 Bh 28 (VIAK 1966) L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_B1 (Jordegenskaper).doc

12 B1 3 (7) GÖTEBORGS STAD Projektnummer Utvärderade jordegenskaper Vattenkvot, w (%) Nivå (m) Antagen w Bh 105 Bh 103 Bh 28 (VIAK 1966) L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_B1 (Jordegenskaper).doc

13 B1 4 (7) GÖTEBORGS STAD Projektnummer Utvärderade jordegenskaper Konflytgräns, w L (%) Lågplastisk Mellanplastisk Högplastisk Mycket högplastisk Antagen WL Bh 105 Bh 103 Nivå (m) L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_B1 (Jordegenskaper).doc

14 B1 5 (7) GÖTEBORGS STAD Projektnummer Utvärderade jordegenskaper Sensitivitet, S t (-) Lågsensitiv Mellansensitiv Högsensitiv Kvicklera 18 Bh 103 Bh Bh 28 (VIAK 1966) 16 Nivå (m) L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_B1 (Jordegenskaper).doc

15 B1 6 (7) GÖTEBORGS STAD Projektnummer Utvärderade jordegenskaper Odränerad skjuvhållfasthet, c uk (kpa) Mycket lös Lös Halvfast Fast Antagen Cu 13 Nivå (m) Emperi (Larsson, 1984) Cu Bh Bh Bh 28 (VIAK 1966) L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_B1 (Jordegenskaper).doc

16 B1 7 (7) GÖTEBORGS STAD Projektnummer Utvärderade jordegenskaper Effektivspänningar (kpa) Nivå (m) Antagen v Emperi (Hansbo, 1957) c L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_B1 (Jordegenskaper).doc

17 C1 1 (3) GÖTEBORGS STAD Projektnummer Släntstabilitetsutredning C1.1 ALLMÄNT I denna bilaga redovisas underlag till släntstabilitetsberäkningarna, valda erforderliga säkerhetsfaktorer för bedömning av tillfredställande stabilitet, beräkning av släntstabilitet under befintliga förhållanden, samt beräkning av släntstabilitet för framtida förhållanden. Läget för de analyserade sektionerna redovisas i A1. Släntstabilitetsberäkningar har utförts i såväl odränerade som kombinerade analyser. Beräkningarna har utförts i datorprogrammet Slope/W version 7.16 i Geo- Studio 2007, som är ett program som använder jämviktsteorier för att beräkna säkerhetsfaktorer mot skred och ras i jordslänter. I de aktuella analyserna har cirkulärcylindriska och sammansatta glidytor beräknats med Morgenstern-Price's lamellmetod. Denna beräkningsmetod tar hänsyn till både moment och kraftjämvikt i beräkning av säkerhetsfaktorer mot brott. C1.2 VAL AV MATERIALEGENSKAPER, GEOMETRI OCH LASTER Materialegenskaper Materialegenskaper har utvärderats från utförda geotekniska fält- och laboratorieundersökningar. För kohesionsjord har odränerad skjuvhållfasthet (c u ) och densitet ( ) utvärderats direkt från sammanställning av bestämda jordegenskaper, se B1. Den dränerade skjuvhållfastheten för kohesionsjord har beskrivits enligt praxis (Skredkommissionens riktlinjer) med hjälp av en friktionsvinkel på =30, samt med en dränerad kohesion som är 10 % av den utvärderade odränerade skjuvhållfastheten (c =0.1 c u ). För friktionsjord har materialegenskaperna (hållfasthet och densitet) valts enligt praxis (VV TKGeo, Jords hållfasthets- och deformationsegenskaper), utifrån trycksonderingsresultat samt jordprover klassificerade i laboratorium och fält. Antagna jordegenskaper använda i beräkningarna redovisas i tabell B1.1 i B1. Geohydrologiska förhållanden Vald portrycksfördelning utgår från de grundvattenmätningar som utförts inom området, nivå +18 invid huvudbyggnaden och nivå +14,2 invid parkeringen. Grundvattenmätningarna redovisas i G1. Portrycket i leran är hydrostatiskt från grundvattenytan, och beräkningar i Sektion A (invid huvudbyggnaden) har utförts med en grundvattentryck motsvarande nivå +19 i friktionsjorden, d.v.s. ett högre grundvattentryck än vad som uppmättes. Geometri och materialgränser Geometri och materialgränser har bestämts utifrån marknivåer, samt utvärderade jordarter, lagertjocklekar och egenskaper från de geotekniska undersökningarna. De färdiga modellerna för stabilitetsberäkningarna redovisas i A1. L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_C1 (Släntstabilitetsutredning).doc

18 C1 2 (3) GÖTEBORGS STAD Projektnummer Släntstabilitetsutredning Laster Då huvudbyggnaden är grundlagd med källare har en utbredd last på 10 kpa antagits för huset och den planerade tillbyggnaden. För den planerade parkeringen har en utbredd last på 5 kpa använts. C1.3 VAL AV ERFORDERLIGA SÄKERHETSFAKTORER Analyserna och utförda undersökningar i utredningen har utförts enligt Skredkommissionens riktlinjer för en detaljerad utredning. Aktuellt område klassas som Nyexploatering och Befintliga bebyggelseområden. Tabell C.1 Bedömning av gynnsamma och ogynnsamma förutsättningar för slänt för sektion. Förutsättning Gynnsam Ogynnsam 1. Fältundersökningens innehåll och omfattning 2. Laboratorieundersökningens innehåll och omfattning 3. Släntens beständighet Vingförsök Inga synbara rörelser i slänt Intakt gräs och trädvegetation Inga avancerade undersökningar 4. Släntens geometri Relativt flack Lokalt brant vid bäckravin 5. Grundvatten- och portrycksförhållanden 6. Ytvattenförhållanden Dränerad ytjordlager 7. Jordens egenskaper 8. Tidigare förändringar i slänten 9. Nuvarande och förväntade verksamheter i området 10. Konsekvens av ett skred 11. Analys- och beräkningsarbetets innehåll och omfattning Låg sensitivitet Liten spridning i bestämda hållfasthetsegenskaper Gammal stenmur på vissa ställen i bäckfåran Begränsad utbredning av skred Tvådimensionell analys (resultat på säkra sidan) Långtidsobservationer saknas Kohesionsjord Nyexploatering Slänt med kohesionsjord vid nyexploatering och befintliga bebyggelseområden kan klassas som tillfredställande stabil om säkerhetsfaktorn mot skred i odränerad analys är större än 1,5-1,7 (F c >1,5-1,7), samtidigt som säkerhetsfaktorn mot skred i kombinerad analys är större än 1,35-1,45 (F Komb >1,35-1,45). Erforderlig säkerhetsfaktor inom spannen bedöms enligt aktuella förutsättningar med hänsyn till gynnsamma och ogynnsamma förhållanden. Motsvarande för slänt med material som endast har dränerade egenskaper klassas slänt som tillfredställande stabil om säkerhetsfaktorn i dränerad analys är större än 1,3 (F >1.3). L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_C1 (Släntstabilitetsutredning).doc

19 C1 3 (3) GÖTEBORGS STAD Projektnummer Släntstabilitetsutredning Bedömning av gynnsamma och ogynnsamma förhållanden utförs i Tabell C.1. Utvärderade erforderliga säkerhetsfaktorer redovisas i Tabell C.2. Tabell C.2 Valda erforderliga säkerhetsfaktorer för att aktuell slänt skall kunna bedömas som tillfredställande stabil. Förhållanden Nyexploatering och Befintliga bebyggelseområden Erforderlig säkerhetsfaktorer Kohesionsjord F c F Komb 1,5 1,35 Slänt med beräknade säkerhetsfaktorer som inte uppfyller erforderliga säkerhetsfaktorer bedöms vara otillfredsställande stabil. På motsvarande sätt bedöms slänt med beräknade säkerhetsfaktorer som uppfyller kraven vara tillfredställande stabil. C1.4 BERÄKNINGSRESULTAT Släntstabilitetskonttroll Beräkningssektionernas läge framgår av Figur A.1 i A1. Beräkningarna har utförts i både kombinerad och odränerad analys, samt med dimensionerande hydrologiska förhållanden i samtliga fall. Resultatet från beräkningarna redovisas i C2 och sammanfattas i Tabell C.3 nedan. Stabiliteten bedöms som tillfredsställande både under befintliga och framtida förhållanden. Tabell C.3 Beräknade säkerhetsfaktorer mot skred. Sektion Sektion A Förhållande Beräknad lägsta säkerhetsfaktor F c F Komb Befintliga förhållanden, last 10 kpa Med tillbyggnad, last 10 kpa Befintliga förhållanden Sektion B Med parkering, fyllning och last 5 kpa Sektion C Befintliga förhållanden C1.5 SLUTSATSER OCH KOMMENTARER Slutsatser och kommentarer över utförd släntstabilitetsutredning ges i huvuddokumentet. L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_C1 (Släntstabilitetsutredning).doc

20 C2. 1 (10) Släntstabilitetsberäkningar: Billdals gård, Sektion A GÖTEBORGS STAD, Charlotte Andersson Projektnummer Kombinerad analys, befintliga förhållanden Last 10 kpa Elevation File Name: Sektion_A.gsz Date: Name: Kombinerad befintlig Method: Morgenstern-Price PWP Conditions Source: Pressure Head Spatial Function Name: Torrskorpa Unit Weight: 18 kn/m³ Fk = 1.43 Cu-Top of Layer: 30 kpa Bh 102 Bh 103 Torrskorpa Lera 1 Lera Erosion Name: Lera 1 Cu-Top of Layer: 20 kpa Name: Lera 2 Cu-Top of Layer: 20 kpa C/Cu Ratio: 0 0 Friktionsjord Name: Friktionsjord Model: Bedrock (Impenetrable) Distance Figur C2.1 Beräkningsreultat från kombinerad analys av befintliga förhållanden för sektion A. L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_C2 (Stabilitetsberäkning-befintliga förhållanden).doc

21 C2. Name: Torrskorpa Unit Weight: 18 kn/m³ Cu-Top of Layer: 30 kpa Name: Lera 1 odränerad Model: Undrained (Phi=0) Cohesion: 20 kpa Name: Lera 2 odränerad Model: S=f(depth) Limiting C: 0 kpa Name: Friktionsjord Model: Bedrock (Impenetrable) 2 (10) Släntstabilitetsberäkningar: Billdals gård, Sektion A GÖTEBORGS STAD, Odränerad analys, befintliga förhållanden Last 10 kpa Charlotte Andersson Projektnummer 25 File Name: Sektion_A.gsz Date: Name: Odränerad befintlig Method: Morgenstern-Price PWP Conditions Source: Pressure Head Spatial Function Bh 102 Bh 103 Fc = 1.65 Torrskorpa Lera 1 odränerad Erosion Elevation 10 5 Lera 2 odränerad 0 Friktionsjord Distance Figur C2.2 Beräkningsresultat från odränerad analys av befintliga förhållanden för sektion A. L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_C2 (Stabilitetsberäkning-befintliga förhållanden).doc

22 C2 Name: Lera 1 Cu-Top of Layer: 20 kpa Name: Lera 2 Cu-Top of Layer: 20 kpa C/Cu Ratio: 0. Name: Friktionsjord Model: Bedrock (Impenetrable) 3 (10) Släntstabilitetsberäkningar: Billdals gård, Sektion A 25 GÖTEBORGS STAD, Kombinerad analys med tillbyggnad Last 10 kpa File Name: Sektion_A.gsz Date: Name: Kombinerad tillbyggnad Method: Morgenstern-Price PWP Conditions Source: Pressure Head Spatial Function Charlotte Andersson Projektnummer Name: Torrskorpa Unit Weight: 18 kn/m³ Cu-Top of Layer: 30 kpa 1.50 Fk = Bh 102 Bh 103 Torrskorpa Lera 1 Erosion Elevation 10 5 Lera 2 0 Friktionsjord Distance Figur C2.3 Beräkningsresultat från kombinerad analys av framtida förhållanden för sektion A. L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_C2 (Stabilitetsberäkning-befintliga förhållanden).doc

23 C2. Name: Lera 1 odränerad Model: Undrained (Phi=0) Cohesion: 20 kpa Name: Lera 2 odränerad Model: S=f(depth) Limiting C: 0 kpa 4 (10) Name: Friktionsjord Model: Bedrock (Impenetrable) Släntstabilitetsberäkningar: GÖTEBORGS STAD, Charlotte Andersson Projektnummer Billdals gård, Sektion A Odränerad analys med tillbyggnad Last 10 kpa 25 File Name: Sektion_A.gsz Date: Name: Odränerad med tillbyggnad Method: Morgenstern-Price PWP Conditions Source: Pressure Head Spatial Function Name: Torrskorpa Unit Weight: 18 kn/m³ Cu-Top of Layer: 30 kpa 1.70 Fc = Bh 102 Bh 103 Torrskorpa Lera 1 odränerad Erosion Elevation 10 Lera 2 odränerad 5 0 Friktionsjord Distance Figur C2.4 Beräkningsresultat från odränerad analys av framtida förhållanden för sektion A. L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_C2 (Stabilitetsberäkning-befintliga förhållanden).doc

24 C2. 5 (10) Släntstabilitetsberäkningar: GÖTEBORGS STAD, Billdals gård, Sektion B Kombinerad analys, befintliga förhållanden Charlotte Andersson Projektnummer 25 File Name: Sektion_B.gsz Date: Name: Kombinerad befintlig Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Name: Sand Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Unit Wt. Above Water Table: 18 kn/m³ Elevation 5-5 Lera 1 Lera 2 Bh 104 Bh Fk=1.52 Erosion Sand Torrskorpa Name: Torrskorpa Unit Weight: 18 kn/m³ Cu-Top of Layer: 30 kpa Name: Lera 1 C-Top of Layer: 0 kpa C-Rate of Change: 0 kpa/m Cu-Top of Layer: 20 kpa Cu-Rate of Change: 0 kpa/m Name: Lera 2 C-Top of Layer: 0 kpa C-Rate of Change: 0 kpa/m Cu-Top of Layer: 20 kpa Cu-Rate of Change: 1.5 kpa/m Friktionsjord Distance Figur C2.5 Beräkningsresultat från kombinerad analys av befintliga förhållanden för sektion B. Name: Friktionsjord Model: Bedrock (Impenetrable) L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_C2 (Stabilitetsberäkning-befintliga förhållanden).doc

25 C2. 6 (10) Släntstabilitetsberäkningar: GÖTEBORGS STAD, Billdals gård, Sektion B Odränerad analys, befintliga förhållanden Charlotte Andersson Projektnummer File Name: Sektion_B.gsz Date: Name: Odränerad befintlig Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Bh Fc=1.62 Lera 1 Bh 105 Erosion Sand Torrskorpa Name: Sand Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Unit Wt. Above Water Table: 18 kn/m³ Elevation 5 Lera 2 Name: Torrskorpa Unit Weight: 18 kn/m³ Cu-Top of Layer: 30 kpa -5 Friktionsjord Distance Figur C2.6 Beräkningsresultat från odränerad analys av befintliga förhållanden för sektion B. Name: Lera 1 odränerad Model: Undrained (Phi=0) Cohesion: 20 kpa Name: Lera 2 odränerad Model: S=f(depth) C-Top of Layer: 20 kpa C-Rate of Change: 1.5 kpa/m Name: Friktionsjord Model: Bedrock (Impenetrable) L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_C2 (Stabilitetsberäkning-befintliga förhållanden).doc

26 C2. 7 (10) Släntstabilitetsberäkningar: Billdals gård, Sektion B GÖTEBORGS STAD, Charlotte Andersson Projektnummer 25 Kombinerad analys med parkering Fyllning och last 5 kpa File Name: Sektion_B.gsz Date: Name: Kombinerad parkering Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Lera 1 Bh Bh Fk=1.52 Erosion Sand Torrskorpa Name: Fyllning Model: Mohr-Coulomb Unit Weight: 19 kn/m³ Phi: 35 Name: Sand Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Unit Wt. Above Water Table: 18 kn/m³ Name: Torrskorpa Unit Weight: 18 kn/m³ Cu-Top of Layer: 30 kpa Elevation 5 Lera 2 Name: Lera 1 Cu-Top of Layer: 20 kpa -5 Friktionsjord Distance Figur C2.7 Beräkningsresultat från kombinerad analys av framtida förhållanden för sektion B. Name: Lera 2 Cu-Top of Layer: 20 kpa Cu-Rate of Change: 1.5 kpa/m Name: Friktionsjord Model: Bedrock (Impenetrable) L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_C2 (Stabilitetsberäkning-befintliga förhållanden).doc

27 C2. 8 (10) Släntstabilitetsberäkningar: Billdals gård, Sektion B 25 GÖTEBORGS STAD, Odränerad analys med parkering Fyllning och last 5 kpa File Name: Sektion_B.gsz Date: Name: Odränerad parkering Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Charlotte Andersson Projektnummer Name: Fyllning Model: Mohr-Coulomb Unit Weight: 19 kn/m³ Phi: 35 Lera 1 Bh 104 Bh Erosion Fc=1.55 Sand Torrskorpa Name: Sand Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Unit Wt. Above Water Table: 18 kn/m³ Elevation 5 Lera 2 Name: Torrskorpa Unit Weight: 18 kn/m³ Cu-Top of Layer: 30 kpa Name: Lera 1 odränerad Model: Undrained (Phi=0) Cohesion: 20 kpa -5 Name: Lera 2 odränerad Model: S=f(depth) C-Top of Layer: 20 kpa C-Rate of Change: 1.5 kpa/m Friktionsjord Distance Figur C2.8 Beräkningsresultat från odränerad analys av framtida förhållanden för sektion B. Name: Friktionsjord Model: Bedrock (Impenetrable) L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_C2 (Stabilitetsberäkning-befintliga förhållanden).doc

28 C2. 9 (10) Släntstabilitetsberäkningar: Billdals gård, Sektion C GÖTEBORGS STAD, Kombinerad analys, last 10 kpa File Name: Sektion_C.gsz Date: Name: Kombinerad Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Name: Sand Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Name: Torrskorpa Unit Weight: 18 kn/m³ Cu-Top of Layer: 30 kpa Charlotte Andersson Projektnummer Name: Le 1 Cu-Top of Layer: 20 kpa Elevation Torrskorpa Lera 1 Lera 2 Friktionsjord Name: Le 2 Cu-Top of Layer: 20 kpa Name: Friktionsjord Model: Bedrock (Impenetrable) Figur C2.9 Beräkningsresultat från kombinerad analys för sektion C. Distance Sand 3.60 Fk= L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_C2 (Stabilitetsberäkning-befintliga förhållanden).doc

29 C2. 10 (10) Släntstabilitetsberäkningar: Billdalas gård, Sektion C GÖTEBORGS STAD, Odränerad analys, last 10 kpa File Name: Sektion_C.gsz Date: Name: Odränerad Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Name: Sand Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Name: Torrskorpa Unit Weight: 18 kn/m³ Cu-Top of Layer: 30 kpa Charlotte Andersson Projektnummer Name: Le 1 odränerad Model: Undrained (Phi=0) Cohesion: 20 kpa Name: Le 2 odränerad Model: S=f(depth) C-Top of Layer: 20 kpa C-Rate of Change: 1.5 kpa/m Elevation Torrskorpa Lera 1 odränerad Lera 2 odränerad Friktionsjord Name: Friktionsjord Model: Bedrock (Impenetrable) Figur C2.10 Beräkningsresultat från odränerad analys för sektion C. Distance Sand 3.90 Fc=3.57 L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_C2 (Stabilitetsberäkning-befintliga förhållanden).doc

30 D1 1 (1) GÖTEBORGS STAD Projektnummer Bergbesiktning 1 UPPDRAG WSP samhällsbyggnad har på uppdrag av fastighetskontoret utfört en bergbesiktning inför tillbyggnad av Billdals gård i Askim, Göteborg. Bergbesiktningen syftar till att lokalisera platser med risk för block- och bergras. 2 UTFÖRDA UNDERSÖKNINGAR Området okulärbesiktigades av bergtekniker Sven Devert Vid tillfället noterades bergart, huvudsprickriktning och stabilitet i bergslänter angränsande till detaljplaneområdet. 3 GEOLOGI Planområdet utgörs av en dalgång som sträcker sig ifrån Billdals ridklubb i nordlig riktning. Den östra sidan av dalgången har flera branta partier i trappstegsformation med en total höjdskillnad på 35 meter. I planområdets sydvästra hörn förekommer en brant, ställviss med överhäng. Den totala höjdskillnaden för denna brant är 10 m. I detaljplaneområdets nordvästra hörn återfinns en brant som ej bedöms kunna ge upphov till block eller bergras som kan nå detaljplaneområdet. Bergarten i området är en medelkornig gnejs. Huvudsprickriktningarna på den östra sidan av detaljplaneområdet är relativt lika, men skiljer sig ifrån sprickriktningar på den västra sidan. Sprickriktningarna redovisas på ritning B1. 4 STABILITETET Det finns en viss risk för block nedfall i på ritning B utmarkerade områden. På den östra sidan är risken liten att dessa når detaljplaneområdet. För den sydvästra sidan finns det risk för blockutfall på den uppställningsyta som återfinns i detaljplaneområdets västra hörn. För branten i detaljplaneområdets nordvästra hörn är risken för blockutfall liten och dessa bedömms ej nå detaljplaneområdet. Några problem med totalstabiliteten föreligger ej. 5 BERGTEKNISKA REKOMMENDATIONER Blockutfall ifrån branterna öster om detaljplaneområdet förväntas inte nå detaljplaneområdet. Det samma gäller för branten i detaljplaneområdets nordvästra hörn. Vad gäller branten i områdets sydvästra hörn kan blockutfall ske på den uppställningsyta som är belägen nedanför branten. L:\5250\Fastighetskontoret_Gbg\ (Billdals Gård)\3_Dokument\36_\_BILAGA_C1 (Släntstabilitetsutredning).doc
