1 PM GEOTEKNIK, KOMPLETTERING Munkedals kommun Detaljplan för Östra Gårvik, Ödsbyfastigheterna, Tungenäset Göteborg ,rev

2 Detaljplan för Östra Gårvik, Ödsbyfastigheterna,Tungenäset PM GEOTEKNIK, KOMPLETTERING Datum rev Uppdragsnummer Utgåva/Status Åsa Åkesson Tobias Kristensson Britt-Marie Henningsson Uppdragsledare Handläggare Granskare Ramböll Sverige AB Box 5343, Vädursgatan Göteborg Telefon Unr Organisationsnummer

3 Innehållsförteckning 1. Inledning Beskrivning Topografi, ytbeskaffenhet och geotekniska förhållanden Område 1 (längst upp i norr) Område 2 (i mitten) Område 3 (längst ned i söder) Stabilitet Område Område Område Bilagor Bilaga 1 Planritning G01-G02 Bilaga 2 Sektionsritning G03-GO4 Bilaga 3 Enstaka borrhål Ritning G05-G06 Bilaga 4 Sammanställning Skjuvhållfasthet v:\44\13\ \3_teknik\g\dokument\beskrivningar\pm geoteknik, komplettering för dp östra gårvik, ödsbyfastigheterna, tungenäset , docx Detaljplan för Östra Gårvik, Ödsbyfastigheterna, Tungenäset Unr Bilaga 5:1-5:2 Stabilitetsberäkning Sektion A-A Bilaga 6:1-6:2 Stabilitetsberäkning Sektion B-B Bilaga 7:1-7:3 Stabilitetsberäkning Sektion C-C Bilaga 8:1-8:2 Stabilitetsberäkning Sektion D-D Bilaga 9: Foton 1 av 10

4 1. Inledning På uppdrag av Munkedals kommun har Ramböll Sverige AB har utfört en kompletterande geoteknisk utredning i samband med upprättande av DP för Östra Gårvik, Ödsbyfastigheterna, Tungenäset. I detaljplanen för Östra Gårvik, Ödsbyfastigheterna, Tungenäset anpassas befintliga byggrätter för att möjliggöra om- och tillbyggnad men inga nya byggrätter tillkommer. Den tidigare utförda geotekniska utredningen byggde på en enkel okulär geoteknisk besiktning över området för att utröna befintliga markförhållanden och om möjligt göra en bedömning över de stabilitetsförhållandena som råder i området. Resultat redovisas i ett PM Geoteknik, dat Denna PM resulterade i att stabilitet i några av slänterna inte kunde bedömas som tillfredställande utan att en geoteknisk undersökning utfördes. Syftet med de kompletterade undersökningarna är att bedöma säkerheten för de slänter som identifierades och som ej kunde bedömas som stabila i tidigare PM. Under oktober 2014 utfördes kompletterande undersökningar i områdets södra del, (område 3) för att kunna bemöta yttrande från SGI daterat I föreliggande PM har text kompletterats med resultatet av dessa undersökningar d v s endast skrivningar gällande område 3. v:\44\13\ \3_teknik\g\dokument\beskrivningar\pm geoteknik, komplettering för dp östra gårvik, ödsbyfastigheterna, tungenäset , docx Detaljplan för Östra Gårvik, Ödsbyfastigheterna, Tungenäset Unr I Översiktlig skredkartering för Gårvik, Karta 1b dat rev dat , har en mindre del klassats som Område som översiktligt ej kan klassas som tillfredsställande stabilit eller otillräckligt utrett utmed en mindre ravin parallellt Gårviksvägen nära strandzonen. 2 av 10

5 v:\44\13\ \3_teknik\g\dokument\beskrivningar\pm geoteknik, komplettering för dp östra gårvik, ödsbyfastigheterna, tungenäset , docx Detaljplan för Östra Gårvik, Ödsbyfastigheterna, Tungenäset Unr Bild 1 Översiktsbild på Detaljplan för Östra Gårvik, Ödsbyfastigheterna, Tungenäset med indelning i områden. 3 av 10

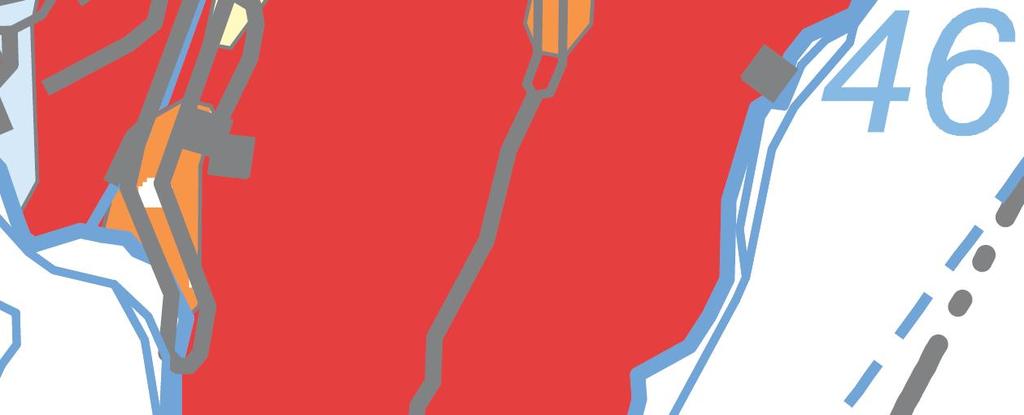

6 2. Beskrivning 2.1 Topografi, ytbeskaffenhet och geotekniska förhållanden Topografi, marknivåer framgår av erhållen grundkarta från Munkedals kommun (höjdsystem RH00). Jordartskartan visar att det förekommer berg i eller nära i dagen inom stora delar av området. Förekommande jordlager består av sand och lera, se bild 2 nedan. v:\44\13\ \3_teknik\g\dokument\beskrivningar\pm geoteknik, komplettering för dp östra gårvik, ödsbyfastigheterna, tungenäset , docx Detaljplan för Östra Gårvik, Ödsbyfastigheterna, Tungenäset Unr Bild 2 Jordartskarta med avgränsning av området Förklaring på färgerna: Gul: lera Orange: sand Röd: berg 4 av 10

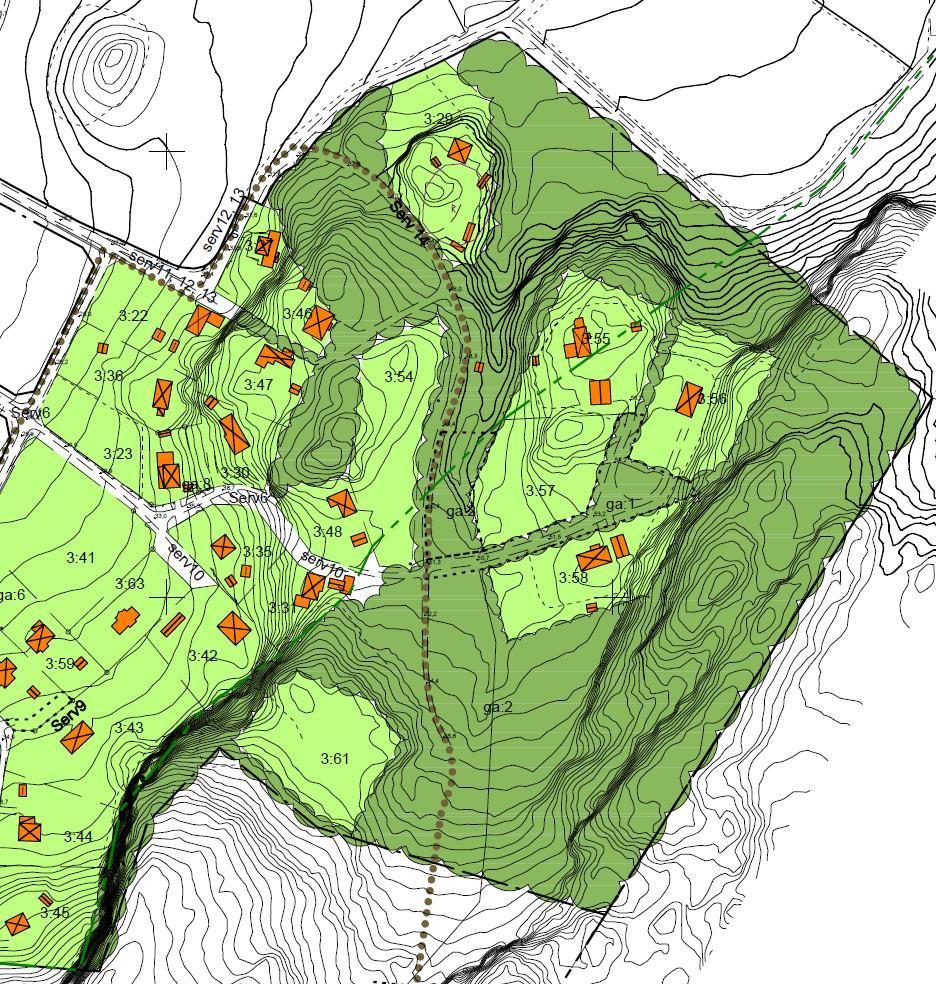

7 2.1.1 Område 1 (längst upp i norr) Området består till största del av fastmarkpartier som utgörs av skog och berg i eller nära i dagen. I den norra och östra delen av området lutar marken och utgörs företrädesvis av bergväggar i nordost-sydvästligt riktning. Mellan dessa bergspartier finns slänter. Norr och väster om fastmarkpartierna finns åkermark. Enligt jordartskartan gränsar området i norr mot ett större lerområde (åkermark). Det ska även finnas ett mindre lerparti mitt i området. Inom område identifierades en slänt vid fastigheten 3.54 som ej kunde bedömas som stabil i tidigare PM Geoteknik dat Nu utförda undersökningar redovisas på ritning G01 G06. Dessa undersökningar visar på att jordlagen vid fastighet 3:54 har en liten mäktighet (R41 och R42) på ca 1,5 och 3.5 m och att berget går i dagen utmed en del av stigen. Vid fastighet 3:57 (R43) uppgår jorddjupet till ca 7,5. v:\44\13\ \3_teknik\g\dokument\beskrivningar\pm geoteknik, komplettering för dp östra gårvik, ödsbyfastigheterna, tungenäset , docx Detaljplan för Östra Gårvik, Ödsbyfastigheterna, Tungenäset Unr Område 2 (i mitten) Området består i öster av fastmarkpartier med flera tydliga bergsväggar som stäcker sig i nordost-sydvästlig riktning. Mellan dessa bergpartier sluttar marken företrädesvis åt norr. I väster finns ett område t som utgörs av åkermark där marken sluttar västerut. Enligt jordartskartan utgörs området västra del av lera och resten av området utgörs av berg i eller nära i dagen. Inom detta område identifierades två slänter som ej kunde bedömas stabila i tidigare PM Geoteknik dat Nu utförda undersökningar redovisas på ritning G01 G06. I undersökningspunkt R22 utfördes trycksondering till ca 7 m djup under markytan innan stopp erhölls. Jordlagren utgörs under ytjordlaget av en siltig torrskorpelera ned till ca 3 m djup under markytan. Torrskorpan underlagras av sandig, siltig lera ner till ca 4,5 m djup. Därunder bedöms jordlagren bestå av silt och sand eventuellt med tunnare lerskikt. I undersökningspunkterna R21, R31 och R32 utfördes CPT-sondering till ca 14 m, ca 9,5 m resp. ca 4,5 m djup under markytan innan stopp erhölls. Jordlagren utgörs under fyllning respektive vegetationsjord av torrskorpelera ner till 2-3 m djup. Torrskorpan underlagras av siltig lera ner till ca 14 i punkt 2R1. I punkt R31 underlagras torrskorpan enligt cpt-utvärderingen av sand och silt med mindre lerskikt ner till ca 6,5 m djup. Därunder finns lera med tunna siltskikt. I undersökningspunkt R32 underlagras torrskopan av sand o silt med mindre lerskikt. Enligt den ostörda provtagningen (R21) är leran mellansensitiv och har en skjuvhållfasthet på mellan 23 kpa och 34 kpa (okorr.värden). 5 av 10

8 2.1.3 Område 3 (längst ned i söder) Området domineras av en hög bergvägg som reser sig i väster och sträcker sig i nord-sydlig riktning. Området i övrigt utgörs av ett område som sluttar svagt åt väster respektive söder och består enligt jordartskartan av lera i den norra delen och av sand i den södra delen. I norr identifierades en slänt som ej kunde bedömas stabil i tidigare PM Geoteknik, dat Utförda undersökningar redovisas på ritning G01 G06. I undersökningspunkt R11 utfördes cpt-sondering till ca 4,5 m djup under markytan innan stopp erhölls. Jordlagren utgörs under mulljorden av sandig torrskorpelera till ca 2m djup. Under torrskorpeleran utgörs jordlagaren enligt cptutvärderingen av silt med mindre sandskikt. I oktober 2014 installerades ett grundvattenrör på 9,25 m djup under markytan. Uppmätt grundvattennivå var vid mättillfället belägen på nivån+25,1 m d v s ca 3 m under markytan. I undersökningspunkt R12 stoppade trycksonderingen på 1,5 m djup medan slagsonderingen stoppade på ca 11 m djup under markytan. I samband med upprättande av PM Geoteknik för DP Gårviks Hamn, Bad och strandzon ( , ) utfördes geotekniska undersökningar. Dessa redovisas i sin helhet i MUR Geoteknik dat v:\44\13\ \3_teknik\g\dokument\beskrivningar\pm geoteknik, komplettering för dp östra gårvik, ödsbyfastigheterna, tungenäset , docx Detaljplan för Östra Gårvik, Ödsbyfastigheterna, Tungenäset Unr I den översiktlig skredkartering för Gårvik, Karta 1b dat rev dat , framgår av underökningar utmed Gårviksvägen att jordlagren norr om strandområdet består av friktionsjord. Detta överensstämmer med undersökning som utfördes i samband med detaljplanearbetet för Hamn, Bad och strandzon, se ovanstående MUR. I strandområdet längst i söder finns lera (underökningspunkt R01 och R07 i ovan nämnd MUR) som både överlagras och underlagras av sand. Enligt utförda sonderingar har leran som mest en uppmätt mäktighet av ca 6 m. I oktober 2014 utfördes kompletterade underökningar nära Gårviksvägen i denna strandzon. I punkterna R13 resp. R14 utfördes CPT-sondering ner till ca 12 m resp. ca 8,5 m djup under markytan. Vidare togs störda prover upp och analyserades på laboratorium med avseende på jordart. I punkterna installerades även gw-rör på djup ca 10,5 m resp.ca 7,5 m under markytan. Uppmätt grundvattennivå var vid mättillfället belägen på nivå +5,3 m resp. +3,3 m d v s ca 0,3 m under markytan. Jordlagren utgörs under mulljorden av i huvudsak siltig sand ner till minst 3 m djup under markytan. Sanden innehåller skikt med gyttja. Under sanden finns lera ner till bedömningsvis ca 10 m resp. ca 7 m under markytan d v s en lermäktighet på ca 4-6 m. 6 av 10

9 3. Stabilitet 3.1 Område 1 Slänten, som är belägen utmed fastigheten, bildar en mindre ravin där ett mindre vattendrag rinner norrut. Till en början är höjdskillnaden endast ca 2m men höjdskillnaden blir större längre norrut. Släntlutningen bedöms vara 1:3 1:4 och ställvis något brantare inom de partier där berget går i dagen. Enligt nu utförd undersökning har förekommande jordlager en liten mäktighet och utgörs bedömningsvis av fastare jord såsom friktionsjord. Då släntlutningarna inom dessa områden är kring 1:3 och 1:4 bedöms stabiliteten vara tillfredsställande för nuvarande bostäder och kommer inte nämnvärt försämras vid byggnation. v:\44\13\ \3_teknik\g\dokument\beskrivningar\pm geoteknik, komplettering för dp östra gårvik, ödsbyfastigheterna, tungenäset , docx Detaljplan för Östra Gårvik, Ödsbyfastigheterna, Tungenäset Unr Bild 3 Aktuell slänt i område 1 7 av 10

10 3.2 Område 2 Stabilitetsberäkningar har utförts i sektion A-A och sektion B-B, se ritning G01- G06. Placering av sektion framgår även av bild 4. Underlag till valda parametrar är utförda CPT-sonderingar samt nu utförd ostörd provtagning. För leran har skjuvhållfastheten valts till 20 kpa närmast under torrskorpan med en tillväxt av 1kPa/m. Av beräkningarna framgår att stabiliteten är betryggande idag och inte nämnvärt kommer att försämras vid en om- och tillbyggnad på de aktuella fastigheterna. (Fc kring 3 och Fkomb >2,0) Vid beräkningar har en grundvattenyta antagits vara belägen i underkant torrskorpa och därunder har en hydrostatisk portrycksprofil antagits. En översiktlig känslighetsanalys gällande portryck har utförts. Dessa beräkningar visar att en portrycksförändring med ett förhöjt tryck i lerprofilen motsvarande en grundvattenyta belägen i markytan inte nämnvärt försämrar stabiliteten. Det krävs ett portryck motsvarande >3 m ovan markytan för att slänten ska få otillfredsställande stabilitet. v:\44\13\ \3_teknik\g\dokument\beskrivningar\pm geoteknik, komplettering för dp östra gårvik, ödsbyfastigheterna, tungenäset , docx Detaljplan för Östra Gårvik, Ödsbyfastigheterna, Tungenäset Unr Bild 4 Placering av sektioner i område 2 8 av 10

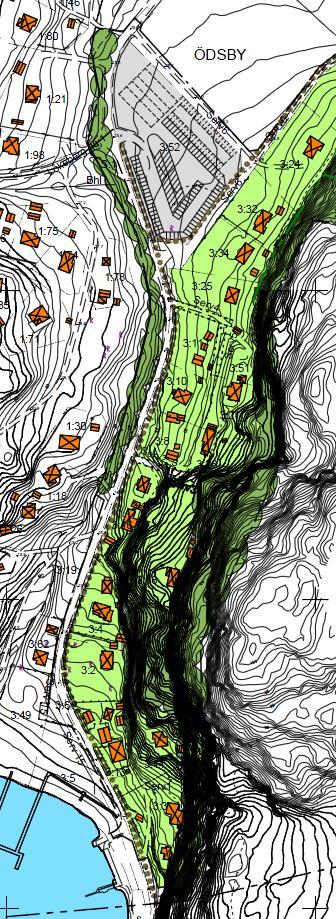

11 3.3 Område 3 Stabilitetsberäkningar har nu utförts i sektion C-C och D-D. Placering av sektionerna framgår även av bild 5. v:\44\13\ \3_teknik\g\dokument\beskrivningar\pm geoteknik, komplettering för dp östra gårvik, ödsbyfastigheterna, tungenäset , docx Detaljplan för Östra Gårvik, Ödsbyfastigheterna, Tungenäset Unr Bild 5 Placering av sektioner i område 3 9 av 10

12 För sektion C har vid beräkningar antagits att silt har en friktionsvinkel av 30 0 och en dränderad kohesion av 5 kpa. Jämförande beräkningar har även utförts med lera vars skjuvhållfasthet är 20 kpa närmast under torrskorpan med en tillväxt av 1kPa/m. Vid beräkningar har en grundvattenyta antagits vara belägen i underkant torrskorpa och därunder har en hydrostatisk portrycksprofil antagits Av beräkningarna framgår att stabiliteten är betryggande idag och inte nämnvärt kommer att försämras vid en om- och tillbyggnad på de aktuella fastigheterna. En enkel översiktlig känslighetsanalys gällande portryck har utförts. Dessa beräkningar visar att en portrycksförändring med ett förhöjt tryck i lerprofilen motsvarande en grundvattenyta belägen i markytan fortfarande ger tillfredställande stabilitet. Nu utförd mätning av grundvattennivån i punkt R11 tyder på en grundvattennivå belägen ca 3 m under markytan d v s i stort sett i nivå med underkant torrskorpelera. Efter utförd komplettering i fält har även stabilitetsberäkning utförts i sektion D i anlutning till Gårviksvägen och strandzonen. Vid beräkning har grundvattenytan antagits vara belägen i nivå med markytan vilket i stort överensstämmer med nivåer på grundvattenytan som uppmättes i oktober Av beräkningarna framgår att stabiliteten är tillfredställande och inte nämnvärt kommer att försämras vid en om- och tillbyggnad på de aktuella fastigheterna vägen. v:\44\13\ \3_teknik\g\dokument\beskrivningar\pm geoteknik, komplettering för dp östra gårvik, ödsbyfastigheterna, tungenäset , docx Detaljplan för Östra Gårvik, Ödsbyfastigheterna, Tungenäset Unr av 10

13 3:52 3:58 3:57 3:54 3:55 3:29 3:61 3:63 3:41 3:38 3:28 3:33 3:37 3:60 3:45 3:59 3:44 3:43 3:42 S:1 1:78 3:25 3:34 3:32 3:24 3:39 3: :35 1:74 1:106 1:75 1:98 7 1:47 1:21 1:71 1:31 3:11 3:31 3:35 3:48 3:30 3:23 1:101 1:80 1:24 1:46 1:23 1:97 1:96 3:36 3:22 s 3:47 3:27 3:46 ÖDSBY Serv4 Serv5 Serv6 Serv6 Serv6 Serv7 Serv8 serv10 serv10 ga:1 ga:2 ga:2 ga:2 ga:6 Serv6 ga:8 Serv6 serv11, 12, 13 serv12, 13 G Naturreservat 28,9 27,7 27,2 26,7 28,1 29,0 30,2 25,4 25,4 25,7 25,4 25,7 25,7 25,5 27,7 25,6 25,7 26,2 27,0 28,2 29,8 31,1 29,5 28,7 27,7 28,9 31,0 31,4 32,6 33,8 34,9 36,7 39,3 43,6 49,0 52,1 53,3 54,6 49,3 30,5 29,7 28,9 28,2 29,9 30,9 33,0 35,3 38,7 43,7 28,2 28,0 27,9 29,4 31,4 31,6 31,6 31,9 33,6 37,3 40,7 44,0 46,0 48,3 49,4 50,4 51,3 50,7 51,5 53,2 54,2 56,2 52,2 54,4 55,8 25,3 25,1 25,1 25,1 25,2 25,3 25,4 25,5 25,8 26,2 25,4 25,5 25,7 25,8 25,8 26,5 25,4 25,9 27,9 29,8 32,8 25,8 Lökeberg ga:1 Ramböll Sverige AB Bilaga 1

14 ,0 18,7 16,4 13,2 10,6 7,9 6,9 4,9 2,7 13,2 13,9 9,2 6,3 5,0 4,5 5,6 Ramböll Sverige AB Bilaga 1

15 Bilaga 2 Ramböll Sverige AB

19 Bilaga 4 Skjuvhållfasthetssammanställning Ramböll Sverige AB Box 5343, Vädursgatan Göteborg Tfn: Skjuvhållfasthet, korrigerad (kpa) Grund kpa K1 0,00 K2 1,00 5 R11V [CPT] R13 [CPT] R14 [CPT] R21 [CPT] R31 [CPT] R32 [CPT] R21 [kv] Vald fu Djup (m) V:\44\13\ \3_Teknik\G\Proj\härledda värden\tau_sammanställning.xlsx

20 Name: Lera 1 (Odrän) Model: Undrained (Phi=0) Unit Weight: 17 kn/m³ Cohesion: 10 kpa Name: Lera 2 (Odrän) Model: S=f(depth) Unit Weight: 17 kn/m³ C-Top of Layer: 20 kpa C-Rate of Change: 1 kpa/m Name: Friktionsmaterial Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Cohesion: 0 kpa Phi: 38 Name: Berg Model: Bedrock (Impenetrable) 3.50 Hus 10 kpa Bilaga 5:1 Sektion A Odränerad analys Date: File Name: Sektion_A.gsz Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Name: Torrskorpelera (Odrän) Model: Undrained (Phi=0) Unit Weight: 18 kn/m³ Cohesion: 30 kpa Name: Silt Model: Mohr-Coulomb Unit Weight: 18.5 kn/m³ Cohesion: 5 kpa Phi: F=3,29 F=3, Nivå Hus 10 kpa Hus 10 kpa 40 Hus 10 kpa Hus 10 kpa 35 Torrskorpelera (Odrän) 30 Silt Berg 25 Lera 1 (Odrän) Friktionsmaterial Lera 2 (Odrän) Längd

21 Name: Lera 1 (Komb) Model: Combined, S=f(depth) Unit Weight: 17 kn/m³ Phi: 30 C-Top of Layer: 1 kpa C-Rate of Change: 0 kpa/m Cu-Top of Layer: 10 kpa Cu-Rate of Change: 0 kpa/m C/Cu Ratio: 0.1 Name: Silt Model: Mohr-Coulomb Unit Weight: 18.5 kn/m³ Cohesion: 5 kpa Phi: 30 Name: Friktionsmaterial Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Cohesion: 0 kpa Phi: 38 Name: Berg Model: Bedrock (Impenetrable) F=2,70 Hus 10 kpa Bilaga 5:2 Sektion A Kombinerad analys Date: File Name: Sektion_A.gsz Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Name: Torrskorpelera (Komb) Model: Combined, S=f(depth) Unit Weight: 18 kn/m³ Phi: 30 C-Top of Layer: 3 kpa C-Rate of Change: 0 kpa/m Cu-Top of Layer: 30 kpa Cu-Rate of Change: 0 kpa/m C/Cu Ratio: 0.1 F=3, Name: Lera 2 (Komb) Model: Combined, S=f(depth) Unit Weight: 17 kn/m³ Phi: 30 C-Top of Layer: 2 kpa C-Rate of Change: 0.1 kpa/m Cu-Top of Layer: 20 kpa Cu-Rate of Change: 1 kpa/m C/Cu Ratio: Nivå Hus 10 kpa Hus 10 kpa 40 Hus 10 kpa Hus 10 kpa 35 Torrskorpelera (Komb) 30 Silt Berg 25 Lera 1 (Komb) Friktionsmaterial Lera 2 (Komb) Längd

22 F=2, Bilaga 6:1 Sektion B Odränerad analys Date: File Name: Sektion_B.gsz Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Name: Torrskorpelera (Odrän) Model: Undrained (Phi=0) Unit Weight: 18 kn/m³ Cohesion: 30 kpa Piezometric Line: 1 Name: Lera (Odrän) Model: S=f(depth) Unit Weight: 17 kn/m³ C-Top of Layer: 20 kpa C-Rate of Change: 1 kpa/m Limiting C: 0 kpa Piezometric Line: 1 Name: Friktionsmaterial Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Cohesion: 0 kpa Phi: 38 Piezometric Line: 1 Name: Berg Model: Bedrock (Impenetrable) Piezometric Line: 1 F=2, Nivå F=2,95 Hus 10 kpa Längd

23 F=1, F=1,60 Bilaga 6:2 Sektion B Kombinerad analys Date: File Name: Sektion_B.gsz Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Name: Torrskorpelera (Komb) Model: Combined, S=f(depth) Unit Weight: 18 kn/m³ Phi: 30 C-Top of Layer: 3 kpa C-Rate of Change: 0 kpa/m Cu-Top of Layer: 30 kpa Cu-Rate of Change: 0 kpa/m C/Cu Ratio: 0.1 Piezometric Line: 1 Name: Lera (Komb) Model: Combined, S=f(depth) Unit Weight: 17 kn/m³ Phi: 30 C-Top of Layer: 2 kpa C-Rate of Change: 0.1 kpa/m Cu-Top of Layer: 20 kpa Cu-Rate of Change: 1 kpa/m C/Cu Ratio: 0.1 Piezometric Line: 1 Name: Friktionsmaterial Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Cohesion: 0 kpa Phi: 38 Piezometric Line: Name: Berg Model: Bedrock (Impenetrable) Piezometric Line: F=2, Nivå Hus 10 kpa Längd

24 Name: Berg Model: Bedrock (Impenetrable) F=3, Bilaga 7:1 Sektion C Dränerad analys - Silt Date: File Name: Sektion_C.gsz Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Name: Silt Model: Mohr-Coulomb Unit Weight: 18.5 kn/m³ Cohesion: 5 kpa Phi: 30 Nivå 34 Hus 10 kpa Berg 24 Silt Längd

25 2.90 F=2,81 Name: Berg Model: Bedrock (Impenetrable) Bilaga 7:2 Sektion C Odränerad analys - Lera Date: File Name: Sektion_C_Lera.gsz Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Name: Lera (Odrän) Model: S=f(depth) Unit Weight: 17 kn/m³ C-Top of Layer: 20 kpa C-Rate of Change: 1 kpa/m 3.00 Nivå 34 Hus 10 kpa Berg 24 Lera (Odrän) Längd

26 Name: Berg Model: Bedrock (Impenetrable) F=2,54 Bilaga 7:3 Sektion C Kombinerad analys - Lera Date: File Name: Sektion_C_Lera.gsz Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Name: Lera (Komb) Model: Combined, S=f(depth) Unit Weight: 17 kn/m³ Phi: 30 C-Top of Layer: 2 kpa C-Rate of Change: 0.1 kpa/m Cu-Top of Layer: 20 kpa Cu-Rate of Change: 1 kpa/m C/Cu Ratio: Nivå 34 Hus 10 kpa Berg 24 Lera (Komb) Längd

27 Name: Silt Model: Mohr-Coulomb Unit Weight: 17 kn/m³ Cohesion: 5 kpa Phi: 30 Name: Lera 1 Model: S=f(depth) Unit Weight: 18 kn/m³ C-Top of Layer: 18 kpa C-Rate of Change: 1 kpa/m Name: Lera 2 Model: S=f(depth) Unit Weight: 18 kn/m³ C-Top of Layer: 22 kpa C-Rate of Change: 0 kpa/m Name: Friktionsmaterial Model: Mohr-Coulomb Unit Weight: 21 kn/m³ Cohesion: 0 kpa Phi: 35 Bilaga 8:1 Sektion D Odränerad analys F=1, Date: File Name: Sektion_D.gsz Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Nivå Silt Lera 2 Friktionsmaterial Längd Silt Trafik 13 kpa Lera 1 Hus 15 kpa

28 Name: Silt Model: Mohr-Coulomb Unit Weight: 17 kn/m³ Cohesion: 5 kpa Phi: 30 Name: Lera 1 (Komb) Model: Combined, S=f(depth) Unit Weight: 18 kn/m³ Phi: 30 C-Top of Layer: 1.8 kpa C-Rate of Change: 0.1 kpa/m Cu-Top of Layer: 18 kpa Cu-Rate of Change: 1 kpa/m C/Cu Ratio: 0.1 Name: Lera 2 (Komb) Model: Combined, S=f(depth) Unit Weight: 18 kn/m³ Phi: 30 C-Top of Layer: 2.2 kpa C-Rate of Change: 0 kpa/m Cu-Top of Layer: 22 kpa Cu-Rate of Change: 0 kpa/m C/Cu Ratio: 0.1 Name: Friktionsmaterial Model: Mohr-Coulomb Unit Weight: 21 kn/m³ Cohesion: 0 kpa Phi: 35 Bilaga 8:2 Sektion D Kombinerad analys Date: File Name: Sektion_D.gsz Method: Morgenstern-Price PWP Conditions Source: Piezometric Line F=1, Nivå Silt Lera 2 (Komb) Friktionsmaterial Längd Silt Trafik 13 kpa Lera 1 (Komb) Hus 15 kpa

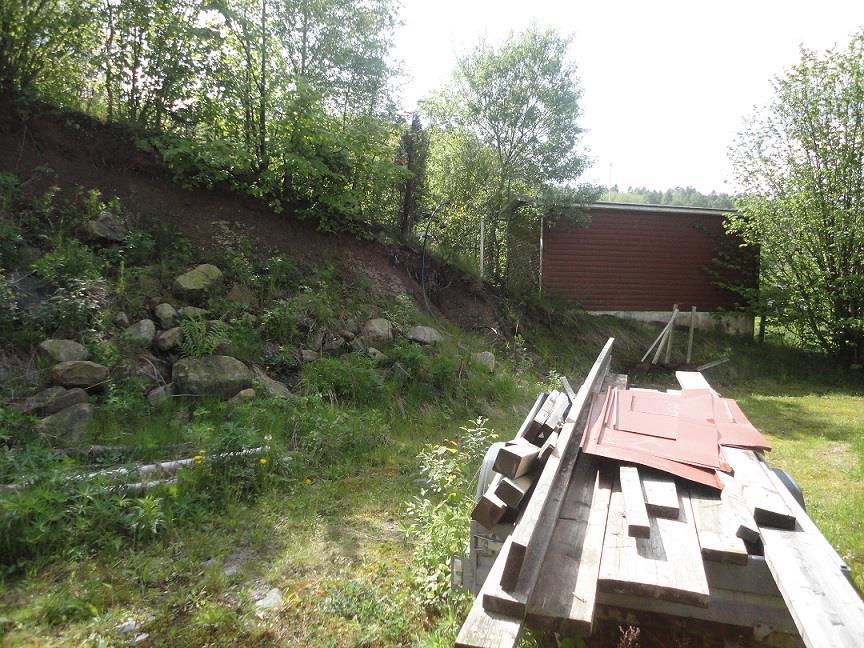

29 Bilaga 9:1 Översiktskarta med markeringar för fotopunkter i Område 2
