1 Kv Ängshöken 1 Lilla Edet Teknisk PM Geoteknik. Underlag för detaljplan

2 Kv Ängshöken 1 Lilla Edet Teknisk PM Geoteknik. Underlag för detaljplan Beställare: Beställarens ombud: Konsult: Uppdragsledare Handläggare LEIFAB Bo Edh Norconsult AB Box Göteborg Bengt Askmar Araz Ismail Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: Tryck: N:\103\3\10339\G\Beskr-PM\PM\PM.docx Bengt Askmar Norconsult AB

3 n:\103\3\10339\g\beskr-pm\pm\pm.docx 3 (13) Innehållsförteckning 1 Orientering... 2 Geotekniska undersökningar... 3 Områdesbeskrivning... 5 Geotekniska förhållanden Hydrogeologi... 6 Stabilitet Indata Resultat Känslighetsanalys Sättningar Radon Blockutfall/bergras Rekommendationer Stabilitet Grundläggning BILAGOR Vald korrigerad skjuvhållfasthet Bilaga A Stabilitetsberäkningar Bilaga 1:1 1:10 Plan lastrestriktioner Bilaga Kv Ängshöken 1 Lilla Edet Teknisk PM Geoteknik. Underlag för detaljplan

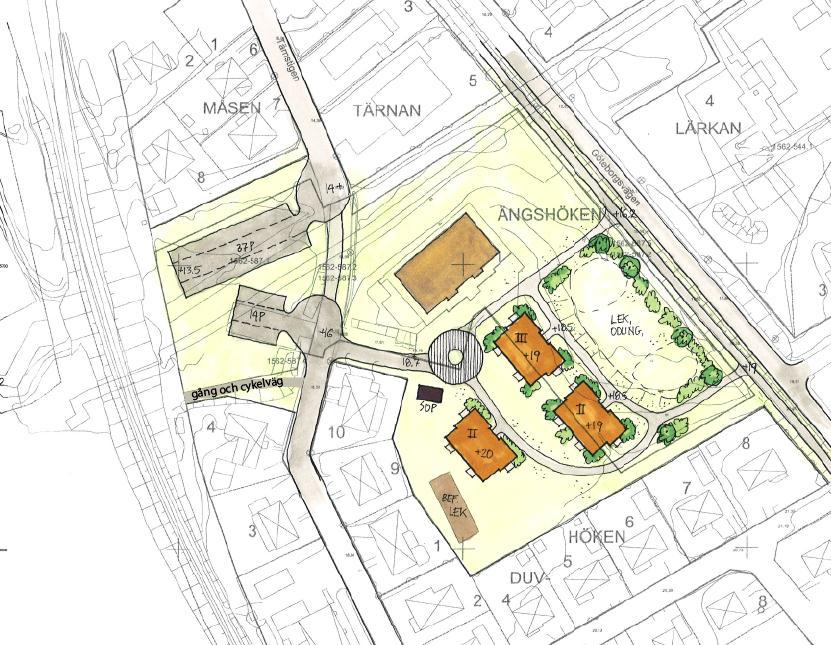

4 n:\103\3\10339\g\beskr-pm\pm\pm.docx (13) 1 Orientering På uppdrag av Lilla Edets kommun har Norconsult AB utfört en geoteknisk undersökning för rubricerat objekt. Aktuellt område ligger väster om Göteborgsvägen i Lilla Edet och utgörs till största delen av gräsytor. Centralt inom aktuellt område finns idag ett LSS-boende. I föreliggande rapport har detaljplaneområdet delats in i 2 delområden och har namngivits som delområde 1 och delområde 2. Se figur 1 för detaljplanens ungefärliga läge. Tidigare Banvall Delområde 1 LSS Delområde 2 Figur 1. Skissförslag till ny bebyggelse inom planområdet och dess ungefärliga läge. Syftet med detaljplanen är att skapa möjlighet för byggnation av verksamheter, bostäder och nya parkeringsområden. 2 Geotekniska undersökningar Utförda geotekniska undersökningar redovisas i Kv Ängshöken, Lilla Edet - detaljplan. Markteknisk undersökningsrapport, MUR geoteknik, daterad med uppdragsnummer Kv Ängshöken 1 Lilla Edet Teknisk PM Geoteknik. Underlag för detaljplan

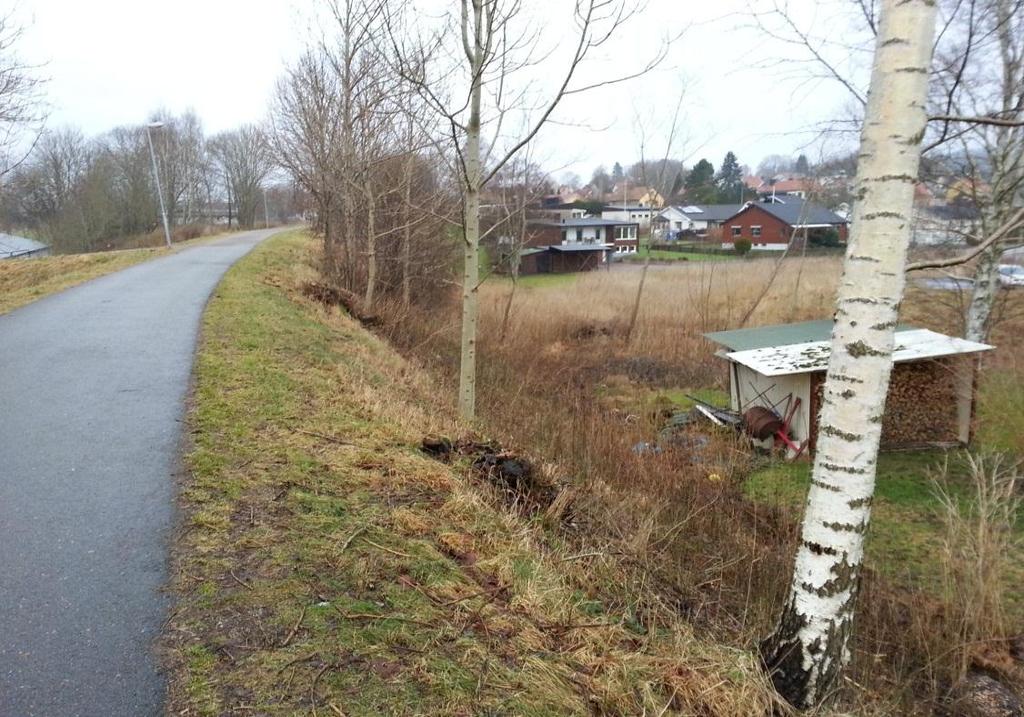

5 n:\103\3\10339\g\beskr-pm\pm\pm.docx 5 (13) 3 Områdesbeskrivning Delområde 1 Intill delområdets västra del förekommer en tidigare banvall som sluttar från ca +19 till ca +13,5 in mot områdets västra del, se Bild 1. Bild 1. Tidigare banvall, bild tagen i nordlig riktning. Delområde 2 Marknivåerna inom aktuellt delområde varierar mellan ca +20 och ca +1, där de högsta nivåerna påträffas inom delområdets södra och de lägsta inom dess norra del. Marknivån inom aktuellt område sluttar från ca +20 inom den sydvästra delen till ca +1 inom områdets norra del, Bild 2 och Kv Ängshöken 1 Lilla Edet Teknisk PM Geoteknik. Underlag för detaljplan

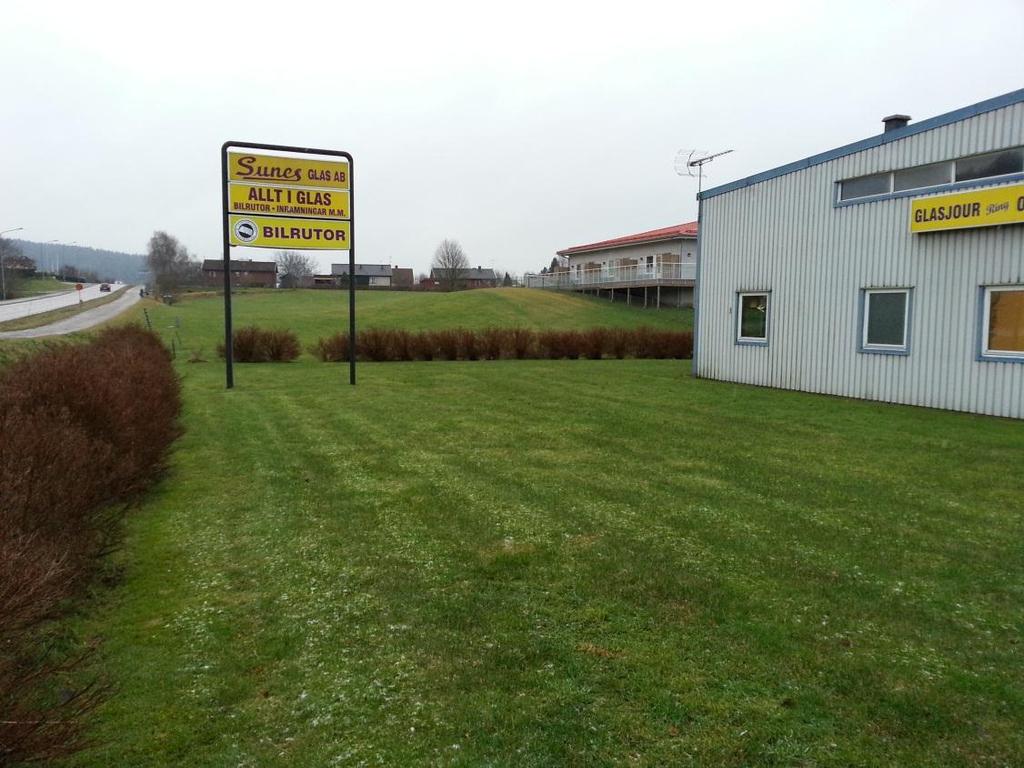

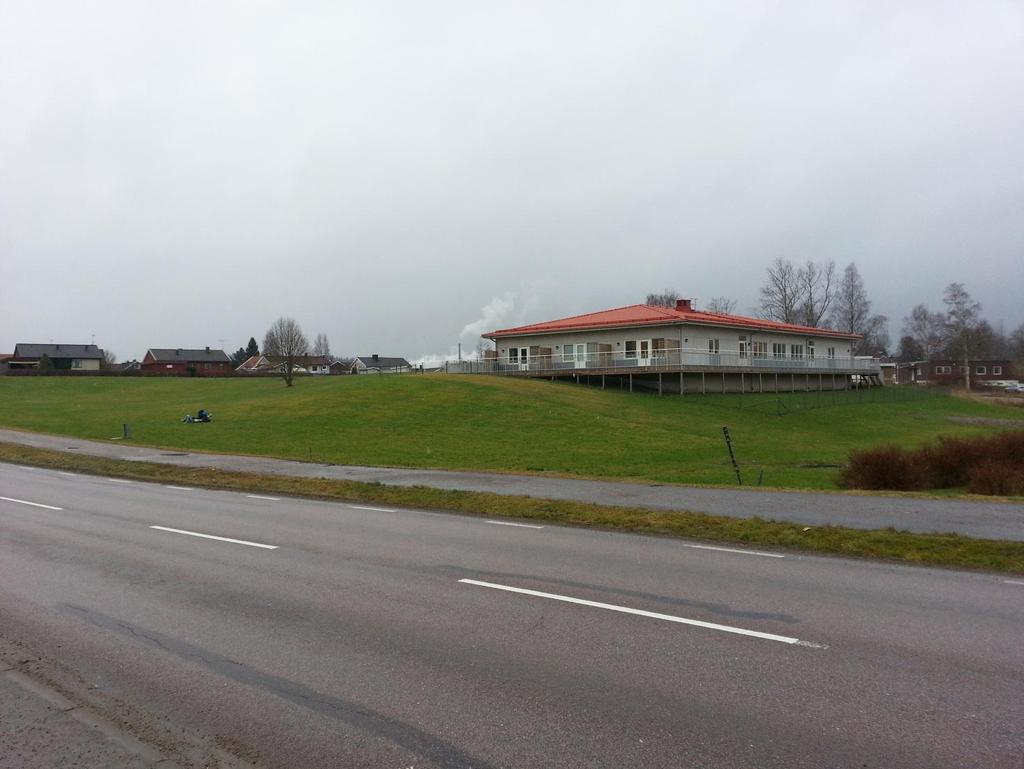

6 n:\103\3\10339\g\beskr-pm\pm\pm.docx 6 (13) Bild 2. Bild tagen i sydlig riktning. Bild 3. Bild tagen i nordlig riktning Kv Ängshöken 1 Lilla Edet Teknisk PM Geoteknik. Underlag för detaljplan

7 n:\103\3\10339\g\beskr-pm\pm\pm.docx 7 (13) Geotekniska förhållanden Delområde 1 Jordlagren består överst av mulljord med en mäktighet av ca 0,7 m. Därunder förekommer grå lera med mäktighet på ca 5-11 m. Dess vattenkvot varierar mellan ca 0-0 %. Vid ca +12,5 är lerans odränerade skjuvhållfasthet 1 kpa med en ökning på ca 1 kpa/m till nivå +6, därunder är skjuvhållfastheten 30 kpa, konstant med djupet, se Bilaga A. Leran vilar på ett lager friktionsjord med varierande mäktighet. Djup till fast botten uppmättes i hela delområdet till mellan ca 6,6 12,6 m. Jordlagren under den tidigare banvallen består överst av grusig sand med en mäktighet av ca 1-1,5 m. Därunder förekommer sandig torrskorpelera till nivå ca +13. Den sandiga torrskorpan underlagras av sand som vilar på ett lager friktionsjord. Djup till fast botten uppmättes under vallen till ca 11 m. Delområde 2 Enligt nu och tidigare utförda undersökningar inom aktuellt delområde består jordlagren från markytan i huvudsak av: Mulljord till ca 0,2-0,7 m djup. Torrskorpelera till ca 0,2-2,3 m djup. Lera till mellan ca m djup. Friktionsjord till som mest ca 23 m djup Fast botten/berg Enligt utförda sonderingar varierar djupet till fast botten/berg mellan ca m i området. De minsta djupen har påträffats i undersökningspunkt 10 och 11. Torrskorpeleran är mullhaltig, sandig, grå och innehåller växtdelar. Dess vattenkvot varierar i huvudsak mellan ca 25 och 35 %. Leran är grå, siltig, sandig, rostfläckig, sulfidflammig och innehåller ställvis skalrester samt växtdelar. Lerans vattenkvot varierar mellan ca % och dess konflytgräns varierar mellan ca 5 65 %. Sensitiveten, S t, uppmätt från konprov varierar i huvudsak mellan ca 25 och 32. Leran bedöms utifrån uppmätta värden på sensitiveten vara högsensitiv och därmed känslig för störningar. Sensitiviteten ökar snabbt under ca 5 m djup och leran betecknas som kvick under ca 5 m djup. Densiteten varierar i huvudsak mellan ca 1,5 och 1,7 ton/m Kv Ängshöken 1 Lilla Edet Teknisk PM Geoteknik. Underlag för detaljplan

8 n:\103\3\10339\g\beskr-pm\pm\pm.docx (13) Enligt utförda ving- och konförsök varierar lerans odränerade skjuvhållfasthet (okorrigerad) huvudsakligen mellan ca 15 och ca 50 kpa. Vid ca nivå +1 är lerans odränerade skjuvhållfasthet 0 med en minskning på ca 5 kpa/m till nivå +1, därunder är skjuvhållfastheten 20 kpa med en ökning på ca 1 kpa/m, se Bilaga A. 5 Hydrogeologi Den övre grundvattenytan har mätts i nu och tidigare utförda skruvborrhål. Grundvattenytan låg vid undersökningen i juni 2012 och februari 2015 på mellan ca 0, 2, m under markytan. Grundvattenytan ligger som högst inom detaljplanens västra del. Provtagning i borrhål 1 utförd i den tidigare banvallen var torr till ca 3 m djup under befintlig markyta. Grundvattenytan fluktuerar under året beroende på nederbördsmängd och påverkas lokalt av topografiska-, vegetations- och jordlagerförhållanden. 6 Stabilitet Delområde 1 Intill delområdets västra del finns en tidigare banvall som idag används som gcväg. Stabiliteten för den tidigare banvallen har kontrollerats i en sektion, sektion A- A. Se ritning G101 tillhörande MUR:en. Delområde 2 Stabiliteten för jordslänten inom aktuellt delområde har kontrollerats i en sektion, sektion B-B. Se ritning G101 tillhörande MUR:en. 6.1 Indata Följande beräkningsförutsättningar har använts: Beräkningarna har utförts med odränerad och kombinerad analys för båda sektionerna. Cirkulärcylindriska glidytor med Morgenstein-Price s lamellmetod har använts vid beräkningarna. Underlaget har bestått av grundkartans nivåkurvor samt nu och tidigare utförda undersökningar. Beräkningarna har utförts med GeoStudio 2007, Slope/W, version Övriga materialegenskaper har valts utifrån kapitel Kv Ängshöken 1 Lilla Edet Teknisk PM Geoteknik. Underlag för detaljplan

9 n:\103\3\10339\g\beskr-pm\pm\pm.docx 9 (13) Vid beräkning i kombinerad analys har hållfasthetsparametrar antagits enligt praxis, c = c u (Tfu korr ) * 0,1 och med en friktionsvinkel på 30. Sektionerna har beräknats för befintliga samt för framtida förhållanden, med en utbredd last på den pådrivande sidan av den värsta glidytan. IEG:s riktvärden för erforderliga säkerhetsfaktorer har använts i föreliggande utredning. För nyexploatering är kravet på beräknad säkerhetsfaktor vid dränerad analys F phi 1,3, odränerad analys F c 1,7 1,5 och i kombinerad analys F komb 1,5-1,. För aktuellt område har följande säkerhetsfaktorer valts: F phi 1,3 (dränerad analys) F c 1,7 (odränerad analys) F komb 1,5 (kombinerad analys) Motiveringen till de valda säkerhetsfaktorerna listas nedan som positiva och negativa: Positiva faktorer Fältundersökningens innehåll och omfattning (CPT-sonderingar, vingförsök, kolvprovtagning mm). Släntens geometri (avvägningar). Känslighetsanalys Släntens beständighet (inga tecken på små rörelser i slänten). Negativa faktorer Konsekvenser av skred (Stor risk för människoliv och stor ekonomisk skada). Släntens geometri (relativt brant). Grundvatten- och portrycksförhållanden (långtidsobservationer saknas). Konsekvenser av skred (risk för bakåtgripande skred då leran klassas som kvicklera). Jordens egenskaper (relativ stor hållfasthetspridning). En sammanställning av beräknade säkerhetsfaktorer för beräkningssektionerna redovisas i Tabell 6.2 nedan. Beräkningarna redovisas i Bilaga 1:1 1: Kv Ängshöken 1 Lilla Edet Teknisk PM Geoteknik. Underlag för detaljplan

10 n:\103\3\10339\g\beskr-pm\pm\pm.docx 10 (13) 6.2 Resultat Tabell 6.2 Beräknade säkerheter mot skred Sektion Säkerhetsfaktor Sektion A-A, befintliga förhållanden (Bilaga 1:1 1:2) Sektion A-A, Framtida förhållanden (Bilaga 1:3 1:) Sektion B-B, befintliga förhållanden (Bilaga 1:6 1:7) Sektion B-B, 30 kpa utbredd last (Bilaga 1: 1:9) F ø F c F komb - 2,00 1,66-2,02 1,67-2, 2,23-1,7 1,61 Beräkningarna visar att säkerheten mot skred inom detaljplaneområdet är fullgod för befintliga och framtida förhållanden. Dock skall delområde 2:s sydvästra del ej belastas med mer än 30 kpa, se Bilaga Känslighetsanalys För att kontrollera hur säkerheten mot skred påverkas av en hög grundvattennivå har kompletterande beräkningar utförts i sektion A-A och sektion B-B, se Bilaga 1:5 och 1:10. Beräkningar har genomförts för en grundvattenyta vid markytan, med därunder ökande hydrostatiskt tryck. Tabell 6.3 Känslighetsanalys, värden inom parantes visar beräknad säkerhetsfaktor för ursprunglig grundvattenyta, se även Tabell 6.2. Sektion Fkomb A-A (Framtida förhållanden) (Bilaga 1:5) B-B (Framtida förhållanden) (Bilaga 1:10) 1,63 (1,67) 1,57 (1,61) Med avseende på höga portryck i kombination med kombinerad analys med vald last anses de ursprungliga beräkningsförutsättningarna mest relevanta. Känslighetsanalysen visar däremot på effekten av portrycksförändringar Kv Ängshöken 1 Lilla Edet Teknisk PM Geoteknik. Underlag för detaljplan

11 n:\103\3\10339\g\beskr-pm\pm\pm.docx 11 (13) 7 Sättningar Delområde 1 I ytlagren finns det organiskt material/mulljord som är mycket sättningskänslig. Enligt utförda skruvprovtagningar inom delområde 1, innehåller jorden mulljord ner till som mest ca 0,7 m djup under befintlig markyta. Dessa jordlager bedöms dock ha begränsad mäktighet varför detta löses genom urgrävning i parkeringslägena. Leran bedöms vara medellös till lös, vilket innebär att leran inom aktuellt område är sättningsbenägen. Delområde 2 Enligt utförda belastningsförsök inom delområde 2 är leran överkonsoliderad med ca 10 till 50 kpa (OCR ~1,2-2) med den högre överkonsolideringsgraden på större djup. Överkonsolideringsgraden innebär att leran kan belastas med maximalt 10 kpa utan att konsolideringssättningar uppstår. Radon Eftersom berg i dagen ej förekommer inom detaljplaneområdet och jordarna inom undersökt område till största delen består av täta jordlager så bedöms risken för radon vara låg. 9 Blockutfall/bergras Under karteringen påträffades ej någon större berg-/blockyta. Bedömningen är därför att det inte föreligger någon risk för blockutfall/bergras inom detaljplaneområdet. 10 Rekommendationer 10.1 Stabilitet Beräkningarna visar att säkerheten mot skred är fullgod för såväl odränerad som kombinerad analys, under förutsättning att lasten inte överskrider 30 kpa inom delområde 2:s sydvästra del, se Bilaga 2. Detta innebär att markbelastningar/nivåförändringar relativt dagens marknivå (ca 30 kpa vilket motsvarar nivåförändringar på ca 1, m) kan utföras inom aktuellt område innan totalstabiliteten påverkas. Det skall dock observeras att markbelastningar av denna storlek ger stora konsolideringssättningar Kv Ängshöken 1 Lilla Edet Teknisk PM Geoteknik. Underlag för detaljplan

12 n:\103\3\10339\g\beskr-pm\pm\pm.docx 12 (13) 10.2 Grundläggning Lätta och sättningståliga byggnader, t ex förråd och enplansbyggnader, kan grundläggas genom platta på mark. Vidare skall all organisk jord i ytlagren schaktas bort vid denna typ av grundläggning. Enligt utförda skruvprovtagningar inom delområde 1, innehåller jorden mulljord ner till som mest ca 0,7 m djup under befintlig markyta. Tyngre byggnader/anläggningar bör preliminärt grundläggas på pålar eller grundläggas genom totalkompensation med lättare massor (exempelvis EPS cellplast eller lättklinker). När exakta lägen för planerade byggnader/anläggningar är bestämda rekommenderas att kompletterande geoteknisk undersökning och utredning utförs med avseende på grundläggning och markarbeten. Norconsult AB Väg och Bana Geoteknik Araz Ismail araz.ismail@norconsult.com Bernhard Gervide Eckel bernhard.gervide-eckel@norconsult.com Kv Ängshöken 1 Lilla Edet Teknisk PM Geoteknik. Underlag för detaljplan

13 Norconsult AB Theres Svensson gata 11 Box 77, Göteborg , fax

14 Sammanställning Odränerad skjuvhållfasthet, korrigerad (kpa) Nivå (m) Kon, Tfu,korr 5 CPT Tfu,korr Vb Tfu,korr 10 Vb Tfu,korr 13 CPT Tfu,korr Vald Tfu (Sektion A-A) -5 Vald Tfu (Sektion B-B)

15 Kv Ängshöken 1, Lilla Edet Sektion A-A, Befintliga förhållanden Analysmetod: Odränerad Slip Surface Option: Grid and Radius Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Date: Created By: Ismail Araz Last Edited By: Ismail Araz Skala 1:300 (A3) Fc = 2,0 Name: Torrskorpelera Model: Undrained (Phi=0) Unit Weight: 1 kn/m³ Unit Wt. Above Water Table: 1 kn/m Cohesion: 30 kpa Name: Lera 1 Model: S=f(depth) C-Top of Layer: 1 kpa C-Rate of Change: 1 kpa/m Name: Lera 2 Model: Undrained (Phi=0) Cohesion: 30 kpa Elevation Tidigare Banvall GC-väg 5 kpa grusig Sand sandig Torrskorpelera Sand Friktionsmaterial Lera 1 Lera Distance Name: Friktionsmaterial Name: Grusig Sand Unit Wt. Above Water Table: 1 kn/m Name: Sand Unit Wt. Above Water Table: 1 kn/m Phi: 32

16 Kv Ängshöken 1, Lilla Edet Sektion A-A, Befintliga förhållanden Analysmetod: Kombinerad Slip Surface Option: Grid and Radius Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Date: Created By: Ismail Araz Last Edited By: Ismail Araz Skala 1:300 (A3) Fkomb = 1,3 Fkomb = 1,66 Name: Torrskorpelera Model: Combined, S=f(depth) Unit Weight: 1 kn/m³ Unit Wt. Above Water Table: 1 kn/m Cu-Top of Layer: 30 kpa Cu-Rate of Change: 0 kpa/m Name: Lera 1 Model: Combined, S=f(depth) Cu-Top of Layer: 1 kpa Cu-Rate of Change: 1 kpa/m Name: Lera 2 Model: Combined, S=f(depth) Cu-Top of Layer: 30 kpa Cu-Rate of Change: 0 kpa/m Elevation Tidigare Banvall GC-väg 5 kpa grusig Sand sandig Torrskorpelera Sand Friktionsmaterial Lera 1 Lera Distance Name: Friktionsmaterial Name: Grusig Sand Unit Wt. Above Water Table: 1 kn/m Name: Sand Unit Wt. Above Water Table: 1 kn/m Phi: 32

17 Kv Ängshöken 1, Lilla Edet Sektion A-A, Framtida förhållanden Analysmetod: Odränerad Slip Surface Option: Grid and Radius Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Date: Created By: Ismail Araz Last Edited By: Ismail Araz Skala 1:300 (A3) Fc = 2,02 Name: Torrskorpelera Model: Undrained (Phi=0) Unit Weight: 1 kn/m³ Unit Wt. Above Water Table: 1 kn/m Cohesion: 30 kpa Name: Lera 1 Model: S=f(depth) C-Top of Layer: 1 kpa C-Rate of Change: 1 kpa/m Name: Lera 2 Model: Undrained (Phi=0) Cohesion: 30 kpa Elevation Tidigare Banvall GC-väg 5 kpa grusig Sand sandig Torrskorpelera Friktionsmaterial Lera 1 Lera 2 Parkeringsområde framtida marknivå +13, Distance Name: Friktionsmaterial Name: Grusig Sand Unit Wt. Above Water Table: 1 kn/m Name: Sand Unit Wt. Above Water Table: 1 kn/m Phi: 32

18 Kv Ängshöken 1, Lilla Edet Sektion A-A, Framtida förhållanden Analysmetod: Kombinerad Slip Surface Option: Grid and Radius Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Date: Created By: Ismail Araz Last Edited By: Ismail Araz Skala 1:300 (A3) Name: Torrskorpelera Model: Combined, S=f(depth) Unit Weight: 1 kn/m³ Unit Wt. Above Water Table: 1 kn/m Cu-Top of Layer: 30 kpa Cu-Rate of Change: 0 kpa/m Name: Lera 1 Model: Combined, S=f(depth) Cu-Top of Layer: 1 kpa Cu-Rate of Change: 1 kpa/m Elevation Tidigare Banvall GC-väg 5 kpa grusig Sand sandig Torrskorpelera Fkomb = 1,67 Fkomb = 1,5 Friktionsmaterial Lera 1 Lera 2 Parkeringsområde framtida marknivå +13, Distance Name: Lera 2 Model: Combined, S=f(depth) Cu-Top of Layer: 30 kpa Cu-Rate of Change: 0 kpa/m Name: Friktionsmaterial Name: Grusig Sand Unit Wt. Above Water Table: 1 kn/m Name: Sand Unit Wt. Above Water Table: 1 kn/m Phi: 32

19 Kv Ängshöken 1, Lilla Edet Känslighetsanalys Sektion A-A, Framtida förhållanden Analysmetod: Kombinerad Slip Surface Option: Grid and Radius Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Date: Created By: Ismail Araz Last Edited By: Ismail Araz Skala 1:300 (A3) Name: Torrskorpelera Model: Combined, S=f(depth) Unit Weight: 1 kn/m³ Unit Wt. Above Water Table: 1 kn/m³ Cu-Top of Layer: 30 kpa Cu-Rate of Change: 0 kpa/m Name: Lera 1 Model: Combined, S=f(depth) Cu-Top of Layer: 1 kpa Cu-Rate of Change: 1 kpa/m Elevation Tidigare Banvall GC-väg 5 kpa grusig Sand sandig Torrskorpelera sand Fkomb = 1,63 Friktionsmaterial Lera 1 Lera 2 Parkeringsområde framtida marknivå +13, Distance Name: Lera 2 Model: Combined, S=f(depth) Cu-Top of Layer: 30 kpa Cu-Rate of Change: 0 kpa/m Name: Friktionsmaterial Name: Grusig Sand Unit Wt. Above Water Table: 1 kn/m³ Name: Sand Unit Wt. Above Water Table: 1 kn/m³ Phi: 32

20 Kv Ängshöken 1, Lilla Edet Sektion B-B, Befintliga förhållanden Analysmetod: Odränerad Slip Surface Option: Grid and Radius Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Date: Created By: Ismail Araz Last Edited By: Ismail Araz Fc = 2, Elevation Skala 1:300 (A3) 20 Torrskorpelera Torrskorpelera Lera 1 Lera Friktionsmaterial Distance Name: Torrskorpelera Model: Undrained (Phi=0) Unit Weight: 1 kn/m³ Unit Wt. Above Water Table: 1 Cohesion: 0 kpa Name: Lera 1 Model: S=f(datum) C-Datum: 0 kpa C-Rate of Change: -5 kpa/m Elevation: 1 m Name: Lera 2 Model: S=f(datum) C-Datum: 20 kpa C-Rate of Change: 1 kpa/m Elevation: 1 m Name: Friktionsmaterial

21 Kv Ängshöken 1, Lilla Edet Sektion B-B, Befintliga förhållanden Analysmetod: Kombinerad Slip Surface Option: Grid and Radius Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Date: Created By: Ismail Araz Last Edited By: Ismail Araz Skala 1:300 (A3) Fkomb = 2,23 Name: Torrskorpelera Model: Combined, S=f(depth) Unit Weight: 1 kn/m³ Unit Wt. Above Water Table: 1 Cu-Top of Layer: 0 kpa Cu-Rate of Change: 0 kpa/m Elevation Torrskorpelera Lera 1 Lera Friktionsmaterial Distance Name: Lera 1 Model: Combined, S=f(datum) Cu-Rate of Change: -5 kpa/m Cu-Datum: 0 kpa Elevation: 1 m Name: Lera 2 Model: Combined, S=f(datum) Cu-Rate of Change: 1 kpa/m Cu-Datum: 20 kpa Elevation: 1 m Name: Friktionsmaterial

22 Kv Ängshöken 1, Lilla Edet Sektion B-B, Framtida förhållanden Analysmetod: Odränerad Slip Surface Option: Grid and Radius Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Date: Created By: Ismail Araz Last Edited By: Ismail Araz Skala 1:300 (A3) Fc = 1,7 Name: Torrskorpelera Model: Undrained (Phi=0) Unit Weight: 1 kn/m³ Unit Wt. Above Water Table: 1 k Cohesion: 0 kpa Torrskorpelera 30 kpa Lera 1 Torrskorpelera Name: Lera 1 Model: S=f(datum) C-Datum: 0 kpa C-Rate of Change: -5 kpa/m Limiting C: 20 kpa Elevation: 1 m Elevation Lera 2 Friktionsmaterial Distance Name: Lera 2 Model: S=f(datum) C-Datum: 20 kpa C-Rate of Change: 1 kpa/m Limiting C: 0 kpa Elevation: 1 m Name: Friktionsmaterial

23 Kv Ängshöken 1, Lilla Edet Sektion B-B, Framtida förhållanden Analysmetod: Kombinerad Slip Surface Option: Grid and Radius Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Date: Created By: Ismail Araz Last Edited By: Ismail Araz Skala 1:300 (A3) Fkomb = 1,61 Name: Torrskorpelera Model: Combined, S=f(depth) Unit Weight: 1 kn/m³ Unit Wt. Above Water Table: 1 Cu-Top of Layer: 0 kpa Cu-Rate of Change: 0 kpa/m Elevation kpa Torrskorpelera Lera 1 Lera Friktionsmaterial Distance Name: Lera 1 Model: Combined, S=f(datum) Cu-Rate of Change: -5 kpa/m Cu-Datum: 0 kpa Elevation: 1 m Name: Lera 2 Model: Combined, S=f(datum) Cu-Rate of Change: 1 kpa/m Cu-Datum: 20 kpa Elevation: 1 m Name: Friktionsmaterial

24 Kv Ängshöken 1, Lilla Edet Känslighetsanalys Sektion B-B, Framtida förhållanden Analysmetod: Kombinerad Slip Surface Option: Grid and Radius Method: Morgenstern-Price PWP Conditions Source: Piezometric Line Date: Created By: Ismail Araz Last Edited By: Ismail Araz Skala 1:300 (A3) Fkomb = 1,57 Name: Torrskorpelera Model: Combined, S=f(depth) Unit Weight: 1 kn/m³ Unit Wt. Above Water Table: 1 Cu-Top of Layer: 0 kpa Cu-Rate of Change: 0 kpa/m Elevation kpa Torrskorpelera Torrskorpelera Lera 1 Lera Friktionsmaterial Distance Name: Lera 1 Model: Combined, S=f(datum) Cu-Rate of Change: -5 kpa/m Cu-Datum: 0 kpa Elevation: 1 m Name: Lera 2 Model: Combined, S=f(datum) Cu-Rate of Change: 1 kpa/m Cu-Datum: 20 kpa Elevation: 1 m Name: Friktionsmaterial

25 Göteborgsvägen Klövervägen Slåttervägen DUV- HÖKEN MÅSEN LÄRKAN TÄRNAN ÄNGSHÖKEN 21 21,35 21,19 20,73 20,39 20,13 19,65 19,20 19,12 1, 16,55 16,02 1,95 1,03 1,39 19,51 17, 16,17 15,35 1,70 17,61 16,0 15,20 16,56 17,55 1,35 20,
