Del av Ertseröd 1:3. Projekterings-PM/Geoteknik. Grebbestad, Tanums kommun Detaljplan BOHUSGEO AB. Uppdragsansvarig: Daniel Lindberg.

Transkript

1 BOHUSGEO AB Del av Ertseröd 1:3 Grebbestad, Tanums kommun Detaljplan Projekterings- Uppdragsansvarig: Daniel Lindberg Handläggare: Granskning: Uppdragsnr. Daniel Lindberg Bengt Leking U13115 Datum Revision Bohusgeo AB Tel. vxl Webb Orgnr Bastiongatan Uddevalla

2 Innehåll 1 Uppdrag Syfte Underlag Styrande dokument Planerad byggnation Befintliga förhållanden Mark, vegetation och topografi Geotekniska förhållanden Geohydrologiska förhållanden Släntstabilitet Allmänt Valda parametrar Beräkningar Resultat/slutsats Grundläggningsförutsättningar Schaktning Bergras och blocknedfall Markradon Kompletterande undersökningar i samband med projektering och byggande... 7 Bilagor Bilaga 1:1 Bilaga 2 Bilaga 3 Skiss över planerad bebyggelse Släntstabilitetsberäkningar Preliminär bedömning av lämplig grundläggning Sida Uppdrag Handling Uppdragsnr Datum Rev.datum 2 (7) Del av Ertseröd 1:3 Projekterings- U

3 1 Uppdrag På uppdrag av Mats Olofsson, Anne Malmqvist, Kent Olofsson och Louise Hellman har vi utfört en geoteknisk undersökning och utredning för en detaljplan inom fastigheten Ertseröd 1:3 Grebbestad, Tanums kommun. 2 Syfte Undersökningen syftar till att utgöra underlag för redovisning av släntstabiliteten, preliminära grundläggningsförutsättningar samt eventuell förekomst av markradon. 3 Underlag Underlaget för de i denna PM redovisade utvärderingarna utgörs av: fält- och laboratoriearbeten utförda av oss för projektet. Resultaten finns redovisade i en försöksrapport/fält, försöksrapport/lab och i en MUR samtliga daterade (arb.nr U13115). 4 Styrande dokument Utredningen har utförts i enlighet med tillämpliga delar i dokument förtecknade i Tabell 1. Tabell 1 Styrdokument Typ av utredning Styrande dokument Alla utredningar Släntstabilitet SS-EN IEG Rapport 2:2008, rev 2 IEG Rapport 4:2008 Skredkommissionens rapport 3:95 IEG Rapport 4:2010 TKGeo Pålar IEG Rapport 8:2008, rev 2 Slänter och bankar IEG Rapport 6:2008 Plattor IEG Rapport 7: Planerad byggnation Ingen befintlig byggnation finns inom området. En skiss över planerad byggnation framgår av Bilaga 1. 6 Befintliga förhållanden 6.1 Mark, vegetation och topografi Det undersökta området mäter ca 150x 250 m och utgörs av skogsmark. Området avgränsas i norr och väster av intilliggande vägar och i öster och söder av intilliggande bostadsbebyggelse. Det undersökta området är relativt Uppdrag Handling Uppdragsnr Datum Rev.datum Sida Del av Ertseröd 1:3 Projekterings- U (7)

4 plant och uppmätta höjder varierar mellan ca och Lutningen uppgår som mest till ca 1:3 invid ett fastmarkparti i den södra delen av det undersökta området. Den östra delen av planeområdet utgörs av plan odlingsmark och ingen bebyggelse är planerad inom denna del. 6.2 Geotekniska förhållanden Det totala sonderingsdjupet varierar mellan ca 0.3 och ca 9 m. Jordlagren bedöms under det ca 0.3 m tjocka vegetationsjordlagret från markytan räknat i huvudsak utgöras av: fast ytlager lera (saknas i den södra/sydvästra delen av det undersökta området) friktionsjord vilande på berg Det fasta ytlagret utgörs av siltig sand och siltigt grus och tjockleken varierar i huvudsak mellan ca 0 och ca 2.5 m. Vattenkvoten har uppmätts till mellan ca 5 och ca 20 %. Siltinnehållet gör jorden tjällyftande och starkt flytbenägen. Lera finns (bortsett från punkterna där den saknas helt) upp till ca 8.5 m djup under markytan. Mäktigheten är störst inom den nordöstra delen av det undersökta området. Leran är i regel siltig. Vattenkvoten har uppmätts till ca 60% och konflytgränsen i ett enstaka prov till ca 50 %. Skjuvhållfastheten har i fält bestämts genom vingförsök. En sammanställning av skjuvhållfastheterna redovisas i Figur 1. Den korrigerade skjuvhållfastheten uppgår närmast under det fasta ytlagret till ca 20 kpa och ökar svagt mot djupet med ca kpa /m. Friktionsjorden under leran har inte undersökts närmare. 6.3 Geohydrologiska förhållanden Grundvatten- och portrycksnivån i leran respektive i friktionsjorden under leran har inte uppmätts. Vi bedömer dock att grundvattenytan i normala fall är belägen 1-2 m under markytan. Under nederbördsrika perioder bedöms grundvattenytan kunna stiga till markytans nivå. 7 Släntstabilitet 7.1 Allmänt Slänterna inom området är flacka/långsträckta och nivåskillnaderna är små. Släntstabiliteten har ändå beräknats i en sektion, se bilaga 2. Sida Uppdrag Handling Uppdragsnr Datum Rev.datum 4 (7) Del av Ertseröd 1:3 Projekterings- U

5 Vid stabilitetsberäkningarna har programmet GeoStudio 2007 (Version7.22) GEO-SLOPE använts. Beräkningar har utförts med cirkulärcylindriska och sammansatta glidytor med c+ analys 1 och kombinerad analys. Den utförda undersökningen bedöms motsvara detaljerad nivå enligt IEG s anvisningar (Rapport 4:2010). De beräknade säkerhetsfaktorerna bör därvid vara F c och F komb Valda parametrar Ertseröd 1:3 U Skjuvhållfasthet Korrigerat för WL Ej korrigerat för OCR Skjuvhållfastheten har valts till 20 kpa +0.2 kpa/m. Utvärderat av Daniel Lindberg Korrigerande Korrigerande kpa Konflytgräns OCR 0 VB :7 50% 5 10 Bohusgeo AB K:\2013\U13115_Er tser öd 1_3\T ekni k\utr edni ng\rappor t\m UR-Geo\ \T au Vb.T au :07:49 Djup (m) Portryck Vid beräkningarna har en hydrostatisk portrycksfördelning från markytans nivå använts Laster En pådrivande last på 15 kpa har lagts på i den brantaste delen av slänten. 7.3 Beräkningar Beräknade säkerhetsfaktorer redovisas i Tabell 2 nedan. Tabell 2. Beräknade säkerhetsfaktorer Sektion\Analys F c F komb Med c+ analys avses att beräkningarna utförs med odränerade parametrar i kohesionsjord (c) och dränerade i friktionsjord ( ). Analysen är beräkningsmässigt jämförbar med c- analys. Uppdrag Handling Uppdragsnr Datum Rev.datum Sida Del av Ertseröd 1:3 Projekterings- U (7)

6 7.4 Resultat/slutsats Släntstabiliteten bedöms under nuvarande förhållanden vara tillfredställande och även den planerade bebyggelse bedöms kunna utföras utan att stabiliteten blir otillfredsställande om inte grundläggningsnivåerna i slänterna överstiger den befintliga markytans med mer än ca 0.5 m. Om uppfyllnader i de befintliga slänterna blir aktuellt bör geotekniskt sakkunnig konsulteras innan en eventuell terrassering utförs. 8 Grundläggningsförutsättningar Inom den södra delen där ingen lera har påträffats bedöms preliminärt planerad småhusbebyggelse kunna grundläggas ytligt med platta på mark. Vingförsöket (skjuvhållfasthetbestämningen) indikerar att leran inte kan påföras nämnvärd belastning utan att långtidssättningar uppkommer. Byggnader som kommer att grundläggas helt eller delvis inom områden där lös lera förekommer bedöms därför preliminärt behöva grundläggas till fast botten eller helt eller delvis kompensationsgrundläggas med lättfyllning (t.ex. med lättklinker). Om en ytlig grundläggning övervägs där lera påträffats bör lerans sättningsegenskaper först utredas. En översiktlig indelning av bedömda grundläggningsförutsättningar redovisas i bilaga 3. 9 Schaktning Vid schaktning bedöms en släntlutning av 2:1 erfordras vid ett max schaktdjup av 2 m. Vid schakt under grundvattennivån, i samband med nederbörd eller vid riklig vattentillrinning kan flackare släntlutning och/eller erosionsskydd erfordras. Vid schaktningsarbeten bör speciellt beaktas att jorden delvis är mycket flytbenägen. Om arbetena utförs vidd kall väderlek bör schaktbotten tjälskyddas. 10 Bergras och blocknedfall Med ledning av uppgifter från fältpersonalen bedöms risk för bergras inte finnas. Enstaka block kan dock behöva rensas bort, se exempel i bild 1 nedan. Sida Uppdrag Handling Uppdragsnr Datum Rev.datum 6 (7) Del av Ertseröd 1:3 Projekterings- U

7 Bild 1: Berg/block inom detaljplaneområdet. 11 Markradon Markradonhalten har uppmätts till 13 kbq/m 3 i en punkt. Med ledning av de uppmätta nivåerna kan marken klassas enligt BFR R85:1988 till låg- till normalradonmark. Byggnader bör därmed utföras radonskyddande. Observera att radonmätningen avser radonhalten i jorden. Om grundläggning på avsprängt berg kommer att utföras, bör en särskild radonmätning göras på den avsprängda ytan. 12 Kompletterande undersökningar i samband med projektering och byggande Om grundläggning utförs så att kontakt med berg eller grov friktionsjord närmast berget erhålles, bör kompletterande markradonmätningar utföras i samband entreprenadarbetena. Kompletterande undersökningar för att kunna ange lämplig grundläggning mer detaljerat kan erfordras inom delområde 2 och 3 (se bilaga 3). Bl.a. kan lerans sättningsegenskaper behöva undersökas. Uppdrag Handling Uppdragsnr Datum Rev.datum Sida Del av Ertseröd 1:3 Projekterings- U (7)

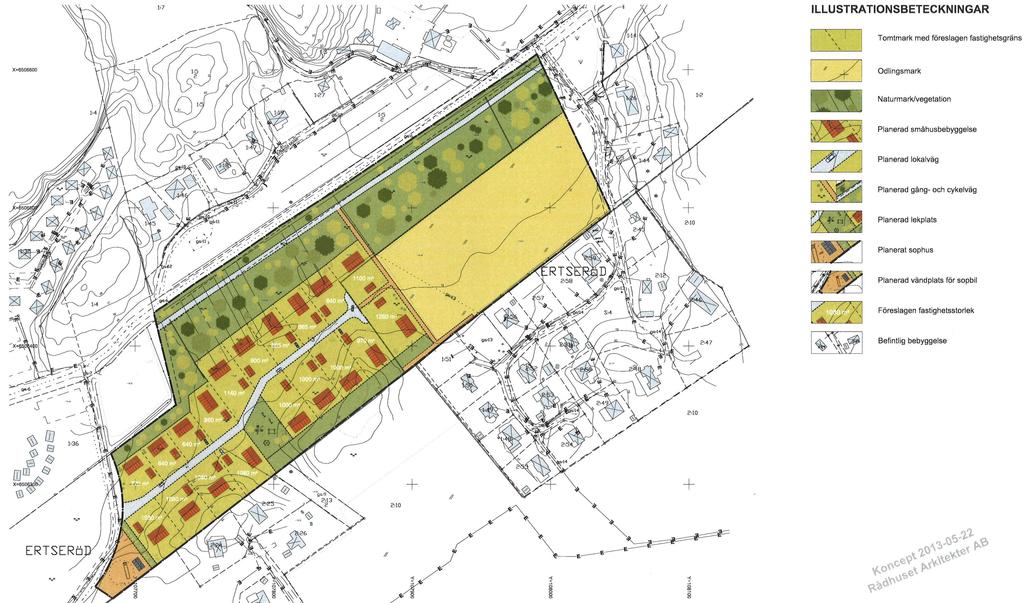

8 Bilaga 1:1 Skala: ca 1:2000 Del av Ertseröd 1:3, Grebbestad,Tanums Kommun, Detaljplan DL; K:\2013\U13115_Ertseröd 1_3\Teknik\Utredning\Pm\Bilaga 1 - Planerad byggnation.docx Arb.nr: U13115 Datum:

9 Bilaga 2:1 Sektion 1 Skala: ca 1:2000 Beräkningssektion 1 för kontroll av släntstabiliteten. Del av Ertseröd 1:3, Grebbestad,Tanums Kommun, Detaljplan DL; K:\2013\U13115_Ertseröd 1_3\Teknik\Utredning\Pm\Bilaga 2 - Släntstabilitet.docx Arb.nr: U13115 Datum:

10 Nivå Nivå Bilaga 2: Last från eventuella byggnader Sektion 1 c+ø-analys 3 15 kpa Name: Fast ytlager Model: Mohr-Coulomb Unit Weight: 17 kn/m³ Cohesion: 0 kpa Phi: 32 Phi-B: 0 Piezometric Line: 1 Name: Lera Model: S=f(depth) Unit Weight: 16.5 kn/m³ C-Top of Layer: 20 kpa C-Rate of Change: 0.2 kpa/m Limiting C: 0 kpa Piezometric Line: 1 Name: Fr Model: Mohr-Coulomb Unit Weight: 18 kn/m³ Cohesion: 0 kpa Phi: 35 Phi-B: 0 Piezometric Line: kpa Längd Last från eventuella byggnader 2.0 Sektion 1 Kombinerad analys Name: Fast y tlager Model: Mohr-Coulomb Unit Weight: 17 k N/m³ C ohes ion: 0 kpa Phi: 32 Phi-B: 0 Piez ometric Line: 1 Name: Lera Model: Combined, S=f(depth) U nit Weight: 16.5 k N/m³ Phi: 30 C-Top of Lay er: 0.2 kpa C-R ate of C hange: 0.02 k Pa/m Cu-Top of Lay er: 20 k Pa C u-rate of Change: 0.2 kpa/m C/Cu R atio: 0.1 Piez ometric Line: 1 Name: Fr Model: Mohr-Coulomb Unit Weight: 18 kn/m³ Cohesion: 0 k Pa Phi: 35 Phi-B: 0 Piezometric Line: Längd Del av Ertseröd 1:3, Grebbestad,Tanums Kommun, Detaljplan DL; K:\2013\U13115_Ertseröd 1_3\Teknik\Utredning\Pm\Bilaga 2 - Släntstabilitet.docx Arb.nr: U13115 Datum:

11 Bilaga 3: Inom delområde 1 bedöms preliminärt en ytlig grundläggning kunna utföras. 2. Inom delområde 2 bedöms preliminärt byggnader behöva grundläggas med spetsbärande pålar eller kompensationsgrundläggas. Alternativt kan lerans sättningsegenskaper utredas vidare. 3. Inom delområde 3 bedöms förutsättningarna variera och huruvida en ytlig grundläggning är lämplig eller inte får undersökas från fall till fall när byggnadslägen och golvnivåer föreligger. Skala: ca 1:2000 Del av Ertseröd 1:3, Grebbestad,Tanums Kommun, Detaljplan DL; K:\2013\U13115_Ertseröd 1_3\Teknik\Utredning\Pm\Bilaga 3 - Bedömning av preliminär grundläggning.docx Arb.nr: U13115 Datum:
