1 JUNI 2017 BOLLEBYGDS KOMMUN DETALJPLAN FÖR ERIKSTORP 1:4, BOLLEBYGD PM GEOTEKNIK

2

3 ADRESS COWI AB Skärgårdsgatan 1 Box Göteborg Sverige TEL FAX WWW cowi.se JUNI 2017 BOLLEBYGDS KOMMUN DETALJPLAN FÖR ERIKSTORP 1:4, BOLLEBYGD PM GEOTEKNIK PROJEKTNR. A DOKUMENTNR. A PME-001 VERSION 1.0 UTGIVNINGSDATUM UTARBETAD Jesper Nordén GRANSKAD Christina Edström GODKÄND Jesper Nordén

4

5 ERIKSTORP 1:4 BOLLEBYGD PM GEOTEKNIK 5 INNEHÅLL 1 Uppdrag 7 2 Utförda undersökningar 8 3 Planförslag 9 4 Topografiska förhållanden 10 5 Geotekniska förhållanden Jordlagerföljd Hydrogeologiska förhållanden 12 6 Stabilitetsanalys Beräkningssektion Gynnsamma och ogynnsamma förutsättningar Erforderliga krav för stabilitetsberäkningar Sammanställning av beräkningsparametrar Resultat stabilitetsanalys Slutsats stabilitetsanalys 17 7 Rekommendationer till detaljplan Stabilitet Sättningar Grundläggning 18 Geoteknik/Original word/a g-pme-001.docx

6 6 ERIKSTORP 1:4 BOLLEBYGD PM GEOTEKNIK BILAGOR Bilaga 1 Bilaga 2 Bilaga 3 Valda värden Stabilitetsanalys, sektion A Spänningsanalys Geoteknik/Original word/a g-pme-001.docx

7 ERIKSTORP 1:4 BOLLEBYGD PM GEOTEKNIK 7 1 Uppdrag COWI AB har på uppdrag av Bollebygds kommun utfört en detaljerad geoteknisk utredning, enligt IEG:s Rapport 4:2010, i samband med att Bollebygds kommun planerar att detaljplanelägga området Erikstorp 1:4. Detaljplanen ska möjliggöra för exploatering av bostäder i form av LSS-boenden. Det aktuella området ligger utmed Erikstorpsvägen, strax norr om Bollebygd centrum och ca 200 m från Töllsjövägen som löper parallellt med området. Området avgränsas av Erikstorpvägen i norr, Sockelvägen i väst och söder och av Kuttervägen i öst, se figur 1. Figur 1. Översiktsbild, aktuellt område markerat med vit-streckat i figur, (Lantmäteriet, ). Syftet med den geotekniska undersökningen har varit att utgöra underlag för beskrivning av de geologiska, geotekniska samt hydrogeologiska förhållandena för området. Resultaten av den geotekniska undersökningen har utgjort underlag för stabilitetsanalys samt beskrivning av grundläggningsförutsättningar. Denna PM Geoteknik syftar till att användas som utredningsunderlag och ska inte ingå som del av ett förfrågningsunderlag eller annan bygghandling. Geoteknik/Original word/a g-pme-001.docx

8 8 ERIKSTORP 1:4 BOLLEBYGD PM GEOTEKNIK 2 Utförda undersökningar COWI AB har under april månad år 2017 utfört geotekniska undersökningar inom rubricerat område. Laboratorieundersökningar har utförts på WSPs geotekniska laboratorium i Göteborg. Undersökningen redovisas i koordinatsystem Sweref och höjdsystem RH Undersökningsresultaten har sammanställts i en separat handling benämnd "Markteknisk Undersökningsrapport (MUR)/Geoteknik, Erikstorp 1:4 Bollebygd", daterad och med dokumentnamn A RAP Geoteknik/Original word/a g-pme-001.docx

9 ERIKSTORP 1:4 BOLLEBYGD PM GEOTEKNIK 9 3 Planförslag Bollebygd kommun planerar att detaljplanelägga området vid fastighet Erikstorp 1:4 för att möjliggöra för exploatering för bostäder. Ett genomförande av detaljplanen skulle medföra att det området som idag till större del utgörs av ängsmark blir ett nytt bostadsområde. Vid tidpunkten för den geotekniska utredningen fanns ett planförslag framtaget av Bollebygds kommun, dock utan planlägen för byggnaderna. Planområdet föreslår bebyggas med bostäder i form av LSS, med reglering om byggnadshöjd till 8,5 meter, vilket motsvarar cirka 2 till 2,5 våning. Geoteknik/Original word/a g-pme-001.docx

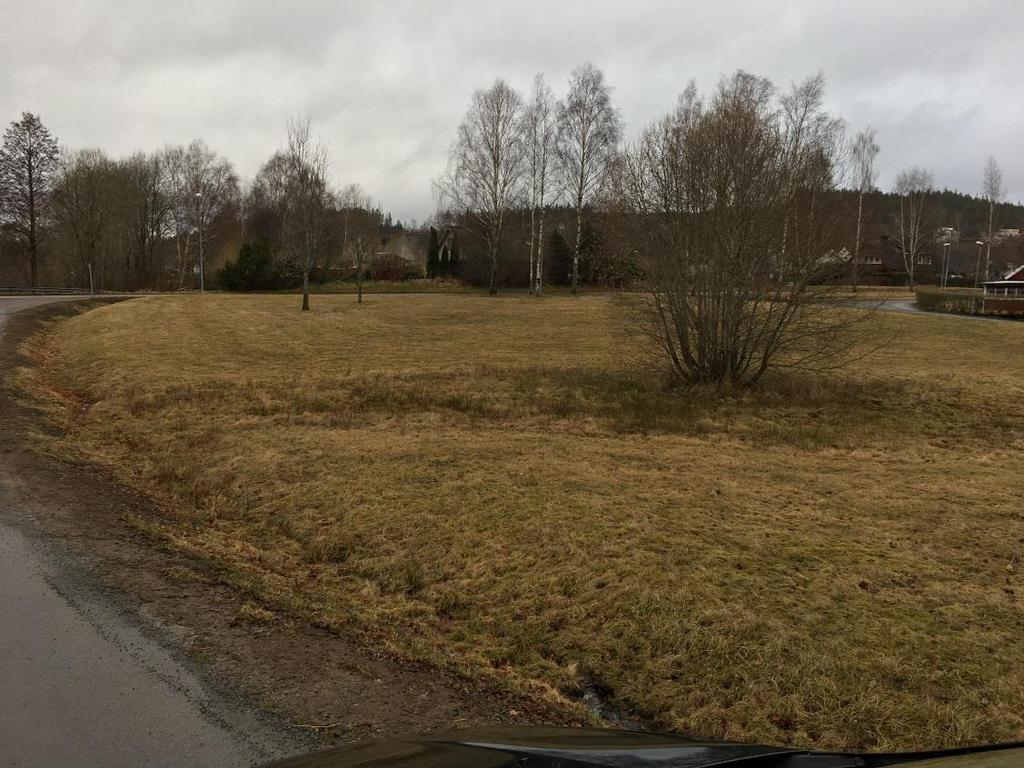

10 10 ERIKSTORP 1:4 BOLLEBYGD PM GEOTEKNIK 4 Topografiska förhållanden Det aktuella området består i den sydvästliga delen av området av ängsmark som till större del är gräsbeväxt, se figur 2. Området avgränsas av vägar, cykelvägar samt ett vattendrag, se figur 3. I närheten finns även befintliga bostadshus. Figur 2. Den sydvästligaste delen av området sett från syd mot norr, (COWI, ). Geoteknik/Original word/a g-pme-001.docx

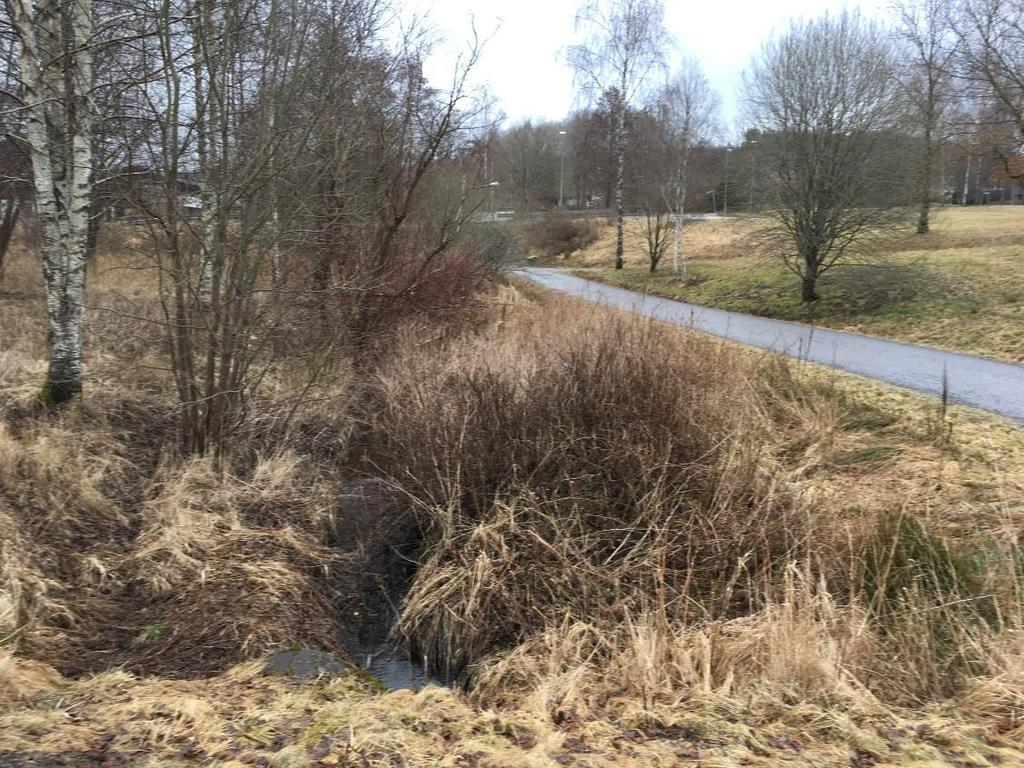

11 ERIKSTORP 1:4 BOLLEBYGD PM GEOTEKNIK 11 Figur 3. Vattendrag väster om detaljplaneområdet, (COWI, ). Området är relativt flackt och markytan lutar generellt mot ett lågområde i områdets sydliga delar, marken är här våtare än i det övriga området. Markytans nivå varierar i området mellan ca +67 och +70 där de högsta nivåerna återfinns i området nordöstlig del. Väster om det aktuella området sträcker sig ett vattendrag där markytan ligger betydligt lägre än det aktuella detaljplaneområdet, med nivåer på ca Geoteknik/Original word/a g-pme-001.docx

12 12 ERIKSTORP 1:4 BOLLEBYGD PM GEOTEKNIK 5 Geotekniska förhållanden 5.1 Jordlagerföljd Jordlagerföljden består generellt av ett tunt lager mulljord följt av ett lager sand eller silt. Under silten och sanden följer ett lager lera som överlagrar friktionsjord ovan berg. Djup till fast botten varierar inom området mellan ca 19 och 29 m där det generellt är grundare till fast botten i områdets östliga delar. Mulljorden har generellt en mäktighet på ca 0,1 m. Sand och silt är relativt inhomogent med inslag av mulljord, växtdelar och lera. Tjockleken på sand- och siltlagret varierar mellan ca 3,5 och 7 m. Sanden och silten har generellt en vattenkvot på ca 25 %. Utförda CPT-sonderingar visar på en friktionsvinkel mellan ca 32 och 36 Leran är siltig och innehåller siltskikt. Lerans mäktighet är ca 10 m. Lerans skrymdensitet har utvärderats från ostörda provtagningar och uppgår till ca 19,6 kn/m³. Den naturliga vattenkvoten i leran varierar mellan ca 25 och 30 % och konflytgränsen varierar mellan ca 30 och 55 %. Sensitiviteten i leran varierar mellan ca 6 och 9. Utförda CPT-sonderingar och ostörd provtagning visar på en uppmätt odränerad korrigerad skjuvhållfasthet på ca 60 kpa. Leran är överkonsoliderad med en överkonsolideringsgrad (OCR) på ca 1,5-6, Hydrogeologiska förhållanden I samband med den geotekniska undersökningen installerades ett grundvattenrör och en portrycksspets. Avläsning av grundvattenröret visar på en fri grundvattenyta ca 1 meter under markytan och avläsning av portrycksspetsen visar på ett vattentryck motsvarande en fri grundvattenyta ca 5,5 m under markytan. Geoteknik/Original word/a g-pme-001.docx

13 ERIKSTORP 1:4 BOLLEBYGD PM GEOTEKNIK 13 6 Stabilitetsanalys Stabilitetsanalysen är utförd med programmet Slope/W Geostudio Krav på säkerhetsfaktorer mot stabilitetsbrott är framtagna i enlighet med IEG Rapport 4:2010, Tillståndsbedömning/klassificering av naturliga slänter, vägledning för tillämpning av Skredkommissionens rapporter 3:95 och 2:96 (delar av). 6.1 Beräkningssektion För det aktuella utredningsområdet har de generella stabilitetsförhållandena analyserats i en sektion, se Figur 4 nedan. Sektion A representerar de brantaste förhållandena inom området där mäktigheten på jordlagerföljden bedöms som mest ogynnsam. Sektion A Figur 4. Översiktsbild beräkningssektion, (Lantmäteriet, ). I beräkningsmodellen är markytans nivå mellan undersökningspunkternas lägen tagen från av Bollebygds kommun tillhandahållen grundkarta med nivåkurvor om 1,0 meters ekvidistans. Geoteknik/Original word/a g-pme-001.docx

14 14 ERIKSTORP 1:4 BOLLEBYGD PM GEOTEKNIK 6.2 Gynnsamma och ogynnsamma förutsättningar En bedömning av områdets gynnsamma och ogynnsamma förutsättningar har gjorts och resultatet redovisas i tabell 1 nedan. Tabell 1 Gynnsamma och ogynnsamma förutsättningar för området Förutsättning Gynnsamma Ogynnsamma Konsekvens av skred Ej kvicklera. Risk för människoliv eller stor ekonomisk skada. Fältundersökningens innehåll och omfattning Kvalificerade (CPTsondering, ostörd provtagning). Kompressionsförsök är utförda. Laboratorieundersökningens innehåll och omfattning Kvalificerade laboratorieanalyser har utförts. Enbart en kvalificerad punkt är utförd Områdets beständighet Inga tecken på rörelser i slänten. Intakt gräs-, busk- eller trädvegetation. Möjligheter till erosion finns Områdets geometri Flack slänt. Områdets geometri är hämtat från grundkarta Grundvatten- och portrycksförhållanden Enbart 1 punkt Jordens egenskaper Analys- och beräkningsarbetets innehåll och omfattning. Konservativ bedömning av jormaterialparametrar. Tvådimensionell analys (resultat på säkra sidan). Geoteknik/Original word/a g-pme-001.docx

15 ERIKSTORP 1:4 BOLLEBYGD PM GEOTEKNIK Erforderliga krav för stabilitetsberäkningar Beräkningarna har utförts med totalsäkerhetsanalys. I enlighet med IEG Rapport 4:2010 för nyexploatering/planläggning detaljerad utredning, ligger intervallet på erforderlig säkerhetsfaktor på Fc 1,7-1,5 (odränerad analys), Fkomb 1,5-1,4 (kombinerad analys) och Fϕ 1,3 (friktionsjordar). Säkerhetsfaktorer mot stabilitetsbrott har valts med hänsyn till gynnsamma och ogynnsamma förhållanden i Tabell 1. Erforderlig säkerhetsfaktor mot stabilitetsbrott har valts till: Fc 1,60 (odränerad analys) Fkomb 1,45 (kombinerad analys) Fϕ 1,3 (friktionsjordar) 6.4 Sammanställning av beräkningsparametrar Jordmaterialparametrar Valda beräkningsparametrar redovisas i tabell 2 nedan. Skjuvhållfasthetsdiagram för leran och friktionsvinkel för friktionsmaterial redovisas som bilaga, se bilageförteckningen. Vid kombinerad analys har lerans friktionsvinkel ansatts till 30 och lerans kohesionsintercept till 10 % av den odränerade skjuvhållfastheten. Tabell 2 Sammanställning av härledda värden för aktuellt område Jordmaterial Jordparameter Valt värde Sand/silt Tunghet ( ) 18 kn/m 3 Effektiv tunghet ( ') 10 kn/m 3 Inre friktionsvinkel ( ') 36 Lera Tunghet ( ) 19,7 kn/m 3 Effektiv tunghet ( ') 9,7 kn/m 3 Odränerad skjuvhållfasthet, (cu) 60 kpa Friktionsjord Tunghet ( ) 18 kn/m 3 Effektiv tunghet ( ') 10 kn/m 3 Geoteknik/Original word/a g-pme-001.docx

16 16 ERIKSTORP 1:4 BOLLEBYGD PM GEOTEKNIK Jordmaterial Jordparameter Valt värde Inre friktionsvinkel ( ') Portryck- och grundvatten I stabilitetsberäkningarna för sektion A har en nolltrycksnivå för grundvattentrycket ansatts till 1,0 m under markytan. Portrycksfördelningen mot djupet har antagits hydrostatiskt till 10 kpa/m Laster Sektion A har beräknats med karakteristiska laster enligt TK Geo det medför en utbredd last om 20 kn/m² på ytor som utgörs av vägar. Laster motsvarande ett 2-planshus har antagits till 20 kpa som en utbredd last på befintlig markyta. För den nya detaljplanen har sektionen kontrollerats med avseende på utbredd last om 100 kpa för att simulera en höjning av markytan med 5,0 m alternativt en höjning om 3,0 m och hus på 2 våningar Känslighetsanalys I beräkningsskedet har känslighetsanalys utförts där grundvattennivån har höjts till 0,5 m under markytan. Geoteknik/Original word/a g-pme-001.docx

17 ERIKSTORP 1:4 BOLLEBYGD PM GEOTEKNIK Resultat stabilitetsanalys Stabilitetsberäkningar ger värdet på säkerhetsfaktorn Fc (odränerad analys), Fϕ (dränerad analys) samt Fkomb (kombinerad analys). Beräkningsresultaten framgår av Tabell 3 nedan samt i Bilaga 2. Tabell 3 Beräknade säkerhetsfaktorer med avseende på stabilitetsbrott. Sektion, beskrivning F c F komb Fφ Bilaga Sektion A, Befintliga förhållanden 3,10 2,41 1,48 2:1-2:3 Sektion A, Utbyggda förhållanden, 20 kpa, grundvattenytan 1 m under markytan 3,10 2,41 1,48 2:4-2:6 Sektion A, Utbyggda förhållanden, känslighetsanalys, grundvattenytan 0,5 m under mark 2,88 2,15 1,30 2:7-2:9 Sektion A, Utbyggda förhållanden, maximal last på 100 kpa 2,09 2,06 1,48 2:10-2: Slutsats stabilitetsanalys Stabilitetsanalysen visar för sektion A att beräknade säkerhetsfaktorer mot stabilitetsbrott för befintliga förhållanden i området är tillfredställande enligt gällande krav och normer. För utbyggda förhållanden med en utbredd last om 100 kpa i odränerad och kombinerad analys visar att beräknad säkerhetsfaktor mot stabilitetsbrott är tillfredställande i sektion A. Geoteknik/Original word/a g-pme-001.docx

18 18 ERIKSTORP 1:4 BOLLEBYGD PM GEOTEKNIK 7 Rekommendationer till detaljplan 7.1 Stabilitet Totalstabiliteten för befintliga förhållanden bedöms som tillfredställande och uppfyller gällande krav enligt IEG rapport 4:2010. Stabilitetsanalysen för området vid sektion A har utförts för att kontrollera maximal last som kan påföras samtidigt som gällande krav och normer uppfylls. Säkerheten mot stabilitetsbrott klaras för laster upp till 100 kpa. Vid lokala schakter ska stabilitetsförhållandena kontrolleras. 7.2 Sättningar Leran är överkonsoliderad, och mindre laster kan påföras utan att sättning uppstår. Sand i markytan är rekommenderad att behållas så långt som möjligt för ökad bärighet och lastspridning. Laster eller grundvattensänkningar som kan orsaka sättningar i leran ska undvikas. 7.3 Grundläggning Organisk jord ska schaktas bort innan grundläggning. Lättare byggnader (1 till 2 våningar) bedöms kunna grundläggas på platta på mark på sand. För större byggnader ska det övervägas om de ska grundläggas på pålar till fast botten för att undvika skadliga sättningar (främst differenssättningar). Jordlagerföljden innehåller silt, vilket ska beaktas vid schakt och slänter då jorden kan vara flytbenägen, särskilt vid riklig nederbörd. Geoteknik/Original word/a g-pme-001.docx

19 BILAGA 1

20 PM Geoteknik: Bilaga 1:1(2) SKJUVHÅLLFASTHETSDIAGRAM Uppdragsnummer: Projekt: A Erikstorp 1:4 Bollebygd τfu (kpa) CW01 [CPT] CW01 [Kv] CW05 [CPT] Vald skjuvhållfasthet Djup (m)

21 PM Geoteknik: Bilaga 1:2(2) FRIKTIONSVINKELSDIAGRAM Uppdragsnummer: Projekt: A Erikstorp 1:4 Bollebygd ϕ' ( ) CW01 [CPT] CW05 [CPT] Vald friktionsvinkel Djup (m)

22

23 BILAGA 2

24 PM Geoteknik: Bilaga 2:1(12) Title: Erikstorp 1:4 Bollebygd Directory: \\projects.cowiportal.com\davwwwroot\ps\a096967\documents\4-projektering\03-beräkningar\g\stabilitet\ Last Solved Date: Name: Befintliga förhållanden, Odränerad analys Description: Sektion A Method: Morgenstern-Price Name: Sand 1 Phi': ,976 1,876 1,776 1,676 Name: Sand 2 Phi': 32 1,576 Trafiklast 20 kpa Name: Lera O Model: Undrained (Phi=0) Unit Weight: 19,7 kn/m³ Cohesion: 60 kpa Piezometric Line: ,097 Nivå :300

25 PM Geoteknik: Bilaga 2:2(12) Title: Erikstorp 1:4 Bollebygd Directory: \\projects.cowiportal.com\davwwwroot\ps\a096967\documents\4-projektering\03-beräkningar\g\stabilitet\ Last Solved Date: Name: Befintliga förhållanden, Kombinerad analys Description: Sektion A Method: Morgenstern-Price 1,976 1,876 Name: Sand 1 Phi': 36 Name: Sand 2 Phi': ,776 1,676 1,576 2,412 Trafiklast 20 kpa Name: Lera K Model: Combined, S=f(depth) Unit Weight: 19,7 kn/m³ Phi': 30 C-Top of Layer: 6 kpa C-Rate of Change: 0 (kn/m²)/m Cu-Top of Layer: 60 kpa Cu-Rate of Change: 0 (kn/m²)/m C/Cu Ratio: 0,1 Piezometric Line: 1 70 Nivå :300

26 PM Geoteknik: Bilaga 2:3(12) Title: Erikstorp 1:4 Bollebygd Directory: \\projects.cowiportal.com\davwwwroot\ps\a096967\documents\4-projektering\03-beräkningar\g\stabilitet\ Last Solved Date: Name: Befintliga förhållanden, Dränerad analys Description: Sektion A Method: Morgenstern-Price 1,976 1,876 Name: Sand 1 Phi': 36 Name: Sand 2 Phi': ,776 1,676 1,576 1,476 Trafiklast 20 kpa Name: Lera K Model: Combined, S=f(depth) Unit Weight: 19,7 kn/m³ Phi': 30 C-Top of Layer: 6 kpa C-Rate of Change: 0 (kn/m²)/m Cu-Top of Layer: 60 kpa Cu-Rate of Change: 0 (kn/m²)/m C/Cu Ratio: 0,1 Piezometric Line: 1 70 Nivå :300

27 PM Geoteknik: Bilaga 2:4(12) Title: Erikstorp 1:4 Bollebygd Directory: \\projects.cowiportal.com\davwwwroot\ps\a096967\documents\4-projektering\03-beräkningar\g\stabilitet\ Last Solved Date: Name: Utbyggda förhållanden, 20 kpa, grundvattenytan 1 m under markytan, Odränerad analys Description: Sektion A Method: Morgenstern-Price Name: Sand 1 Phi': ,976 1,876 1,776 1,676 Name: Sand 2 Phi': 32 1,576 Trafiklast 20 kpa Huslast 20 kpa Name: Lera O Model: Undrained (Phi=0) Unit Weight: 19,7 kn/m³ Cohesion: 60 kpa Piezometric Line: ,097 Nivå :300

28 PM Geoteknik: Bilaga 2:5(12) Title: Erikstorp 1:4 Bollebygd Directory: \\projects.cowiportal.com\davwwwroot\ps\a096967\documents\4-projektering\03-beräkningar\g\stabilitet\ Last Solved Date: Name: Utbyggda förhållanden, 20 kpa, grundvattenytan 1 m under markytan, Kombinerad analys Description: Sektion A Method: Morgenstern-Price 1,976 1,876 Name: Sand 1 Phi': 36 Name: Sand 2 Phi': ,776 1,676 1,576 2,412 Trafiklast 20 kpa Huslast 20 kpa Name: Lera K Model: Combined, S=f(depth) Unit Weight: 19,7 kn/m³ Phi': 30 C-Top of Layer: 6 kpa C-Rate of Change: 0 (kn/m²)/m Cu-Top of Layer: 60 kpa Cu-Rate of Change: 0 (kn/m²)/m C/Cu Ratio: 0,1 Piezometric Line: 1 70 Nivå :300

29 PM Geoteknik: Bilaga 2:6(12) Title: Erikstorp 1:4 Bollebygd Directory: \\projects.cowiportal.com\davwwwroot\ps\a096967\documents\4-projektering\03-beräkningar\g\stabilitet\ Last Solved Date: Name: Utbyggda förhållanden, 20 kpa, grundvattenytan 1 m under markytan, Dränerad analys Description: Sektion A Method: Morgenstern-Price 1,976 1,876 Name: Sand 1 Phi': 36 Name: Sand 2 Phi': ,776 1,676 1,576 1,476 Trafiklast 20 kpa Huslast 20 kpa Name: Lera K Model: Combined, S=f(depth) Unit Weight: 19,7 kn/m³ Phi': 30 C-Top of Layer: 6 kpa C-Rate of Change: 0 (kn/m²)/m Cu-Top of Layer: 60 kpa Cu-Rate of Change: 0 (kn/m²)/m C/Cu Ratio: 0,1 Piezometric Line: 1 70 Nivå :300

30 PM Geoteknik: Bilaga 2:7(12) Title: Erikstorp 1:4 Bollebygd Directory: \\projects.cowiportal.com\davwwwroot\ps\a096967\documents\4-projektering\03-beräkningar\g\stabilitet\ Last Solved Date: Name: Utbyggda förhållanden, känslighetsanalys, grundvattenytan 0,5m under mark, Odränerad analys Description: Sektion A Method: Morgenstern-Price Name: Sand 1 Phi': ,795 1,695 Name: Sand 2 Phi': 32 1,495 1,395 1,595 2,875 Trafiklast 20 kpa Huslast 20 kpa Name: Lera O Model: Undrained (Phi=0) Unit Weight: 19,7 kn/m³ Cohesion: 60 kpa Piezometric Line: 1 70 Nivå :300

31 PM Geoteknik: Bilaga 2:8(12) Title: Erikstorp 1:4 Bollebygd Directory: \\projects.cowiportal.com\davwwwroot\ps\a096967\documents\4-projektering\03-beräkningar\g\stabilitet\ Last Solved Date: Name: Utbyggda förhållanden, känslighetsanalys, grundvattenytan 0,5m under mark, Kombinerad analys Description: Sektion A Method: Morgenstern-Price 1,795 Name: Sand 1 Phi': 36 Name: Sand 2 Phi': ,695 1,495 1,395 1,595 2,152 Trafiklast 20 kpa Huslast 20 kpa Name: Lera K Model: Combined, S=f(depth) Unit Weight: 19,7 kn/m³ Phi': 30 C-Top of Layer: 6 kpa C-Rate of Change: 0 (kn/m²)/m Cu-Top of Layer: 60 kpa Cu-Rate of Change: 0 (kn/m²)/m C/Cu Ratio: 0,1 Piezometric Line: 1 70 Nivå :300

32 PM Geoteknik: Bilaga 2:9(12) Title: Erikstorp 1:4 Bollebygd Directory: \\projects.cowiportal.com\davwwwroot\ps\a096967\documents\4-projektering\03-beräkningar\g\stabilitet\ Last Solved Date: Name: Utbyggda förhållanden, känslighetsanalys, grundvattenytan 0,5m under mark, Dränerad analys Description: Sektion A Method: Morgenstern-Price 1,795 Name: Sand 1 Phi': 36 Name: Sand 2 Phi': ,695 1,495 1,395 1,595 1,295 Trafiklast 20 kpa Huslast 20 kpa Name: Lera K Model: Combined, S=f(depth) Unit Weight: 19,7 kn/m³ Phi': 30 C-Top of Layer: 6 kpa C-Rate of Change: 0 (kn/m²)/m Cu-Top of Layer: 60 kpa Cu-Rate of Change: 0 (kn/m²)/m C/Cu Ratio: 0,1 Piezometric Line: 1 70 Nivå :300

33 PM Geoteknik: Bilaga 2:10(12) Title: Erikstorp 1:4 Bollebygd Directory: \\projects.cowiportal.com\davwwwroot\ps\a096967\documents\4-projektering\03-beräkningar\g\stabilitet\ Last Solved Date: Name: Utbyggda förhållanden, maximal last på 100 kpa, Odränerad analys Description: Sektion A Method: Morgenstern-Price Name: Sand 1 Phi': ,976 1,876 1,776 1,676 2,087 Huslast 100 kpa Name: Sand 2 Phi': 32 1,576 Trafiklast 20 kpa Name: Lera O Model: Undrained (Phi=0) Unit Weight: 19,7 kn/m³ Cohesion: 60 kpa Piezometric Line: 1 70 Nivå :300

34 PM Geoteknik: Bilaga 2:11(12) Title: Erikstorp 1:4 Bollebygd Directory: \\projects.cowiportal.com\davwwwroot\ps\a096967\documents\4-projektering\03-beräkningar\g\stabilitet\ Last Solved Date: Name: Utbyggda förhållanden, maximal last på 100 kpa, Kombinerad analys Description: Sektion A Method: Morgenstern-Price 1,976 1,876 2,056 Name: Sand 1 Phi': 36 Name: Sand 2 Phi': ,776 1,676 1,576 Trafiklast 20 kpa Huslast 100 kpa Name: Lera K Model: Combined, S=f(depth) Unit Weight: 19,7 kn/m³ Phi': 30 C-Top of Layer: 6 kpa C-Rate of Change: 0 (kn/m²)/m Cu-Top of Layer: 60 kpa Cu-Rate of Change: 0 (kn/m²)/m C/Cu Ratio: 0,1 Piezometric Line: 1 70 Nivå :300

35 PM Geoteknik: Bilaga 2:12(12) Title: Erikstorp 1:4 Bollebygd Directory: \\projects.cowiportal.com\davwwwroot\ps\a096967\documents\4-projektering\03-beräkningar\g\stabilitet\ Last Solved Date: Name: Utbyggda förhållanden, maximal last på 100 kpa, Dränerad analys Description: Sektion A Method: Morgenstern-Price 1,976 1,876 Name: Sand 1 Phi': 36 Name: Sand 2 Phi': ,776 1,676 1,576 1,476 Trafiklast 20 kpa Huslast 100 kpa Name: Lera K Model: Combined, S=f(depth) Unit Weight: 19,7 kn/m³ Phi': 30 C-Top of Layer: 6 kpa C-Rate of Change: 0 (kn/m²)/m Cu-Top of Layer: 60 kpa Cu-Rate of Change: 0 (kn/m²)/m C/Cu Ratio: 0,1 Piezometric Line: 1 70 Nivå :300

36

37 BILAGA 3

38 PM Geoteknik: Bilaga 3:1(1) SPÄNNINGSDIAGRAM Uppdragsnummer: Projekt: A Erikstorp 1:4 Bollebygd Spänningsanalys (in situ spänning / förkonsolideringstryck) [kpa] σ'0 CW01 [CPT] σ'c CW01 [CPT] σ'c CW01 [Kv] Hansbo σ'0 CW05 [CPT] σ'c CW05 [CPT] vald σ'c 0,8*σ'c Djup (m)
