1 BOHUSGEO AB Lerum 20:4, Resecentrum Lerum Detaljplan Projekterings-PM/Geoteknik Uppdragsansvarig: Tobias Thorén Handläggare: Granskning: Henrik Lundström Bengt Leking Uppdragsnr. U Datum Revision Bohusgeo AB Tel. vxl Webb Orgnr Bastiongatan Uddevalla

2 Innehåll 1 Uppdrag Syfte Underlag Styrande dokument Befintlig och planerad byggnation Befintliga förhållanden Geotekniska förhållanden Släntstabilitet Allmänt Slutsatser och rekommendationer Sättningar/grundläggning... 4 Bilagor Bilaga 1:1-1:2 Bilaga 2:1 Planer, bedömning av utbredning för bakåtgripande skred Detaljplanekarta k:\2011\u _lerum20-10 mfl (triangeltomten, resecentrum)\teknik\utredning\pm\ \pm_ docx/hl mall: normal.dotm Sida Uppdrag Handling Uppdragsnr Datum Rev.datum 2 (5) Lerum 20:4, Resecentrum Projekterings- PM/Geoteknik U

3 1 Uppdrag På uppdrag av Lerums kommun har vi utfört en geoteknisk utredning för en detaljplan omfattande nytt resecentrum i Lerum. I en tidigare utredning utförd av oss, omfattande fastigheterna Lerum 20:10, 20:4 och Dergården 1:58 finns ett omfattande utredningsmaterial. I denna redovisning redovisas även fält och laboratoriearbeten för ett större utredningsområde. I det äldre materialet finns även stabilitetsberäkningar för slänterna ner mot Säveån redovisade. 2 Syfte Utredningen syftar till att med hjälp av tidigare undersökningar och utredningar redovisa stabilitetsförhållandena för resecentrum. 3 Underlag Underlaget för de i denna PM redovisade utvärderingarna utgörs av: fält- och laboratoriearbeten utförda av oss för Lerum 20:10, 20:4 och Dergården 1:58. I underlaget ingår även äldre undersökningar. Resultaten är redovisade i MUR/Geoteknik plankartor, upprättade av Lerums kommun Projekterings PM upprättad av oss för Lerum 20:4,20:10 och Dergården 1:58 arbetsnr:u daterad PM Geoteknik upprättad av SWECO för Västtrafik gällande resecentrum, Uppdragsnr: daterad k:\2011\u _lerum20-10 mfl (triangeltomten, resecentrum)\teknik\utredning\pm\ \pm_ docx/hl mall: normal.dotm 4 Styrande dokument Utredningen har utförts i enlighet med tillämpliga delar i dokument förtecknade i Tabell 1. Tabell 1 Styrdokument Typ av utredning Alla utredningar Släntstabilitet Uppdrag Handling Uppdragsnr Datum Rev.datum Sida Lerum 20:4, Resecentrum Projekterings- PM/Geoteknik Styrande dokument 5 Befintlig och planerad byggnation SS-EN IEG Rapport 2:2008, rev 2 IEG Rapport 4:2008 Skredkommissionens rapport 3:95 IEG Rapport 4:2010 TKGeo Förhållandena beskrivs i den PM som SWECO upprättat. U (5)

4 6 Befintliga förhållanden I söder gränsar området till Västra stambanan och i nordväst och nordöst finns befintlig bebyggelse och Säveån på ett avstånd av m. Markytan sluttar mot Säveån och marknivån varierar mellan ca +25 vid Säveån och ca +33 à vid Västra stambanan. Nivåskillnaden mellan krönet på banken och omgivande mark uppgår till som mest mellan ca 7 m på den östra sidan och ca 11 m på den västra sidan. Bottennivån i Säveån har i en tidigare undersökning uppmätts till som lägst ca +20. Marklutningen är inom huvuddelen av området relativt liten. Närmast Säveån uppgår marklutningen till ca 1: Geotekniska förhållanden Se tidigare PM upprättad av SWECO för resecentrum och vår PM daterad för området vid Säveån. 7 Släntstabilitet k:\2011\u _lerum20-10 mfl (triangeltomten, resecentrum)\teknik\utredning\pm\ \pm_ docx/hl mall: normal.dotm 7.1 Allmänt I vår PM daterad finns stabilitetsberäkningar utförda för Säveåns slänter. Utredningen visar att stabiliteten för området väster och norr om resecentrum är tillfredsställande. För området öster om resecentrum har stabiliteten, främst för korta glidytor i åkanten, beräknats vara otillfredsställande. De primära gliytorna berör inte planområdet. Eftersom kvicklera förekommer finns emellertid risk för att ett skred kan bli bakåtgripande. För att bedöma utbredningen används en relativt etablerad metodik enligt vilken ett skred i kvicklerakan få en maximal utbredning som motsvarar en rät linje med en lutning 1:15 från lågpunkten till den omgivande markytas nivå. Ett sekundärt skred bedöms med den använda metodiken sträcka sig ca m från Säveåns mittfåra, och skulle därmed inte beröra planområdet. I bilaga 1:1 och 1:2 finns planområdet inritat och en bedömning av området i plan som kan beröras av ett bakåtgripande skred. 7.2 Slutsatser och rekommendationer Ett eventuellt bakåtgripande skred bedöms inte beröra planområdet. Inga särskilda geotekniska restriktioner med hänsyn till geoteknik behöver införas i detaljplanen 8 Sättningar/grundläggning Se SWECOS rekommendationer för grundläggning. När det gäller markradon har SWECO inte gjort några mätningar eller bedömningar. Vår bedömning är att östra delen av området utgörs av tät lera, vilket gör att marken kan klassas som lågradonmark. Inom områdets västra delar kan grundläggningen komma i kontakt med fyllning/friktionsjord och Sida Uppdrag Handling Uppdragsnr Datum Rev.datum 4 (5) Lerum 20:4, Resecentrum Projekterings- PM/Geoteknik U

5 där bör radonmätning i fyllningen/friktionsjorden utföras i samband med byggnationen, när utformningen av byggnaden är mer känd. k:\2011\u _lerum20-10 mfl (triangeltomten, resecentrum)\teknik\utredning\pm\ \pm_ docx/hl mall: normal.dotm Uppdrag Handling Uppdragsnr Datum Rev.datum Sida Lerum 20:4, Resecentrum Projekterings- PM/Geoteknik U (5)

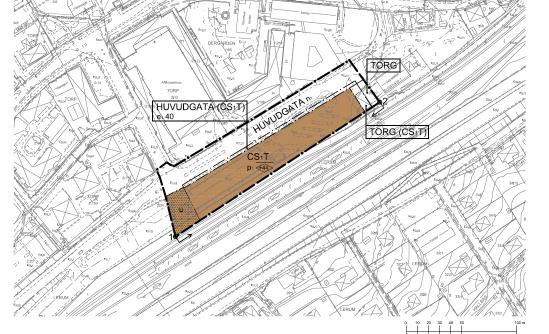

6 Bilaga 2:1 U

7 Bilaga 1:1 U

8 Bilaga 1:2 U
