1 BOHUSGEO AB Kv Magistern Strömstad Detaljplan Försöksrapport/Fält - Geoteknik Undersökningarna utförda i augusti 2014 Uppdragsansvarig: Daniel Lindberg Upprättad av: Daniel Lindberg Granskning: Bengt Leking Uppdragsnr: Datum: Revision: Bohusgeo AB Tel. vxl Webb Org.nr Bastiongatan Uddevalla

2 Innehållsförteckning 1 Allmän projektinformation Försöksrapport Allmänt Omfattning Kvalitetsinformation och observationer Utförande Allmänt Provtagning Allmänt Kategori C Sondering Tr Slb Inmätning Övriga metoder Markradonmätning Resultatredovisning Allmänt Provtagning Kategori A-C: Sondering Tr, Slb... 5 Bilagor Bilaga 1 Bilaga 2:1-2:2 Undersökningspunkter, koordinater, metoder Kalibreringsprotokoll k:\2014\14080_magistern\teknik\utredning\rapport\försöksrapport fält.docx/dl mall. försöksrapport-fält mall dotx Uppdrag Handling Uppdragsnr Datum Rev.datum Sida Kv Magistern Försöksrapport/Fält (5)

3 1 Allmän projektinformation Uppdragsnamn: Kv Magistern Ort, kommun: Strömstad Uppdragsnr: Beställare: Strömstads Kommun Fältgeotekniker: Jan Axelsson, Bohusgeo AB 2 Försöksrapport 2.1 Allmänt Nedan anges omfattningen och styrande dokument för de utförda undersökningarna. 2.2 Omfattning De undersökta punkterna, tillhörande metoder, koordinater och filnamn redovisas i bilaga 1. En sammanställning av antalet utförda undersökningar för respektive metod enligt gällande standarder/metodbeskrivningar redovisas i tabell 1. Tabell 1 Antal utförda undersökningar fördelat på metod Metod Antal Styrande dokument Sondering Tr 5 SGF Rapport 1:2013 Slb 5 SGF Rapport 1:2013 Provtagning Kategori C (Skr) 3 EN ISO :2006 HMK-Ge:D Inmätningar HMK-Ge:GPS SGF Rapport 1: Övrigt Markradonmätning i jordluft 3 BFR85:1988 k:\2014\14080_magistern\teknik\utredning\rapport\försöksrapport fält.docx/dl mall. försöksrapport-fält mall dotx 2.3 Kvalitetsinformation och observationer Kontroll och kalibrering av utrustning sker med rutiner enligt Bohusgeos KMA-system (Kvalitet, Miljö, Arbetsmiljö). I Bilaga 2 redovisas kalibreringsprotokoll för använd fältutrustning. I Tabell 1 redovisas gällande kalibreringar av använd utrustning Tabell 1 Gällande kalibreringar av använd utrustning Utrustning Nr Datum Företag Bandvagn Geotech Uppdrag Handling Uppdragsnr Datum Rev.datum Sida Kv Magistern Försöksrapport/Fält (5)

4 3 Utförande 3.1 Allmänt Fältarbetena har utförts med bandvagn Geotech 604D. Nedan redovisas utförande, utrustning, i förekommande fall sonderingsklass, avvikelser från gällande metodstandarder/tekniska specifikationer mm. 3.2 Provtagning Allmänt Störda prover läggs i provtagningspåse Geoskandia. Proverna har körts till Bohusgeos laboratorium i Uddevalla med fältpersonalens egna fordon och proverna förvaras i klimatrum (ca 7 C) Kategori C Provtagare Skr mm. Prover läggs i Geoskandia-påsar. 3.3 Sondering Tr 22 mm stänger med vriden spets. Maximal tryckkraft 6 à 7 kn. För att erhålla större nedträngning har stängerna vridits, när enbart tryckning ej varit möjlig Slb Slagsondering har utförts med 44 mm geostänger. 3.4 Inmätning Inmätning i plan och höjd har utförts av beställaren av samtliga undersökningspunkter. Koordinatsystem i plan: Sweref Höjdsystem: RH2000 k:\2014\14080_magistern\teknik\utredning\rapport\försöksrapport fält.docx/dl mall. försöksrapport-fält mall dotx 3.5 Övriga metoder Markradonmätning Emanometer Markus 10. Mätningsdjup 0.7 m under markytan. 4 Resultatredovisning 4.1 Allmänt Nedan anges var resultaten av de utförda undersökningarna redovisas. Uppdrag Handling Uppdragsnr Datum Rev.datum Sida Kv Magistern Försöksrapport/Fält (5)

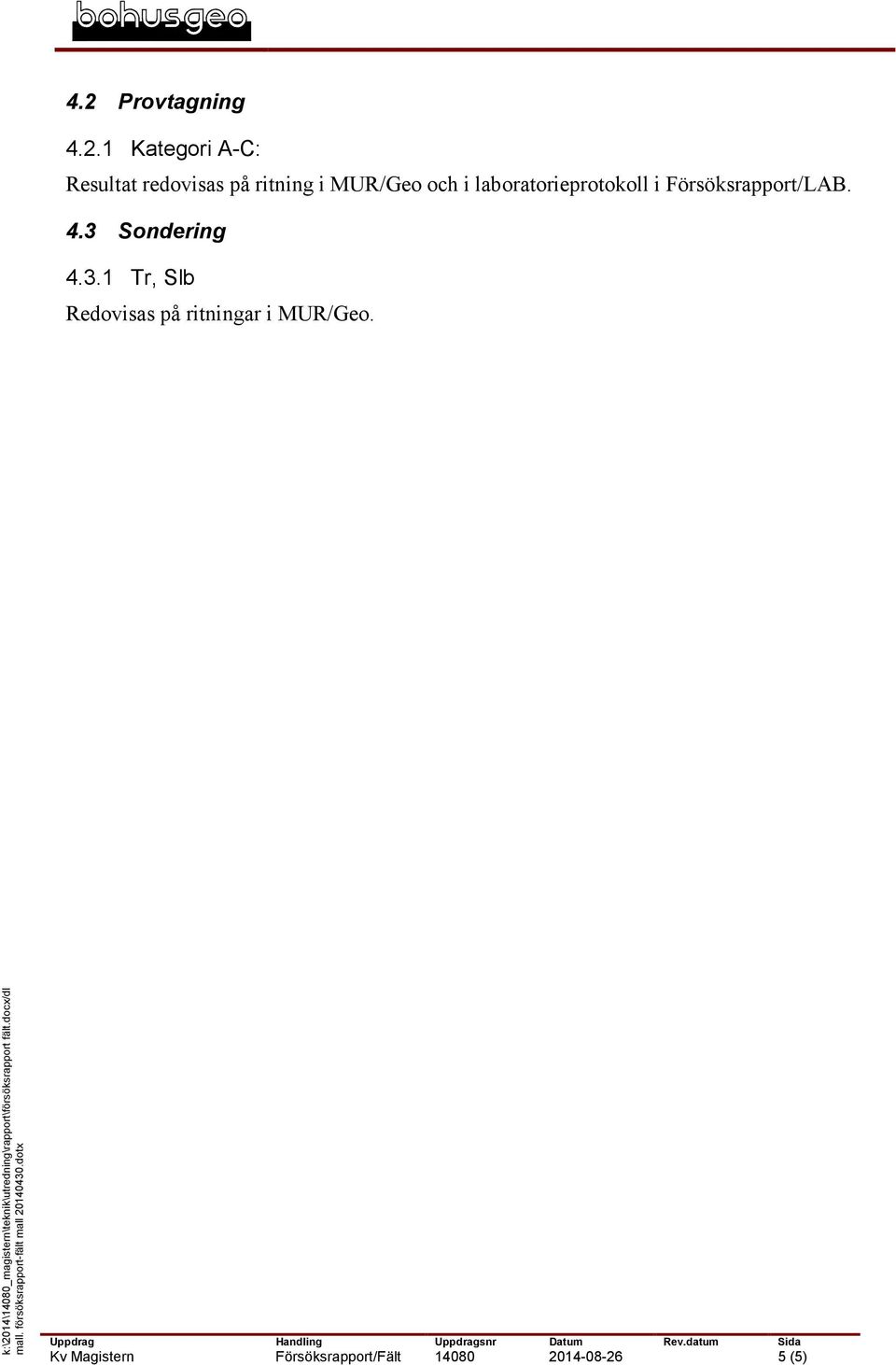

5 4.2 Provtagning Kategori A-C: Resultat redovisas på ritning i MUR/Geo och i laboratorieprotokoll i Försöksrapport/LAB. 4.3 Sondering Tr, Slb Redovisas på ritningar i MUR/Geo. k:\2014\14080_magistern\teknik\utredning\rapport\försöksrapport fält.docx/dl mall. försöksrapport-fält mall dotx Uppdrag Handling Uppdragsnr Datum Rev.datum Sida Kv Magistern Försöksrapport/Fält (5)

6 Bilaga 1 Undersökningspunkter, koordinater och metod. Id X Y Z Metod Slb T Prov,Miljö 1A T Slb T Slb T Prov, Miljö Slb Prov Miljö Slb T Förklaring avseende metod i tabellen: Trycksondering (Tr) =T Slagsondering (Slb)= Slb Skruvprovtagning (Skr) = Prov Radonmätning av jordluften = Miljö K:\2014\14080_Magistern\Teknik\Utredning\Rapport\Bilaga1-Koordinatlista.docx Arb.nr: Datum:

7 Bilaga 2:1 Arb.nr: Datum:

8 Bilaga 2:2 Arb.nr: Datum:
