1 HÄRRYDA KOMMUN LANDVETTERS-BACKA 3:1 M FL, BJÖRKÅSEN DETALJPLAN GEOTEKNISK UTREDNING: PM FÖR DETALJPLAN BILAGDA HANDLINGAR Flygfoto Bilaga 1 Fotosamling Bilaga 2 Plan med geoteknik Ritning GF KONSULT AB Väg och Bana Geoteknik Jimmy He Uppdragsnr: U:\Uppdrag\Härryda\Björkåsen\201554\G\Beskr-PM\JH_PM.doc

2 HÄRRYDA KOMMUN LANDVETTERS-BACKA 3:1 M FL, BJÖRKÅSEN DETALJPLAN GEOTEKNISK UTREDNING: PM FÖR DETALJPLAN ORIENTERING På uppdrag av Härryda kommun, Sektorn för samhällsbyggnad, plan och bygglov, har GF Konsult AB utfört en geoteknisk utredning för detaljplanen inom rubricerad fastighet. Planförslaget innehåller bl a flera industri- och kontorstomter samt en förskola på fastigheten. Avsikten med utredningen har varit att klarlägga de geotekniska förhållandena som underlag för planarbetet. UTFÖRDA UNDERSÖKNINGAR Tidigare utförda Flera tidigare geotekniska undersökningar har utförts inom den aktuella fastigheten. Följande undersökningar har använts som underlag. Landvetter Skällared 1:8, Grundundersökning, utförd av Orrje & co dat , uppdragsnr (Ref.1). Landvetter 3:1, Björkåsen, Detaljplan, Översiktlig geoteknisk utredning, utförd av Bo Alte AB dat , uppdragsnr (Ref.2). Nu utförda Platsbesök utfördes Del av resultat redovisas i Fotosamling, Bilaga 2. GEOTEKNISKA FÖRHÅLLANDEN Allmänt och topografi Området ligger i östra delen av Landvetter samhälle på norra sidan av riksväg 40. Området genomkorsas av fyra raviner (se Bilaga 2). Några raviner har kulverterats i söder nära Gamla Landsvägen (se planritning G 101). Området kan delas in i tre delområden, västra, mitt- och östra delområdet. Det västra delområdet utgörs huvudsakligen av skogsmark förutom i dess sydvästra hörn där marken är öppen och används nu som uppläggningsplats (se Foto 1 och 2, Bilaga 2). Mittområdet utgörs av industrimark och det östra delområdet huvudsakligen av ängsmark (se Bilaga 1 och 2). En del av det östra delområdet används som uppläggningsplats. Fyra industri- och kontorstomter och förskolan planeras inom det västra delområdet och två industri- och kontorstomter inom det östra delområdet. -1- U:\Uppdrag\Härryda\Björkåsen\201554\G\Beskr-PM\JH_PM.doc

3 HÄRRYDA KOMMUN LANDVETTERS-BACKA 3:1 M FL, BJÖRKÅSEN DETALJPLAN GEOTEKNISK UTREDNING: PM FÖR DETALJPLAN Det finns en luftburen ledning i nord-sydlig riktning inom det västra delområdet (se Bilaga 1 och Foto 4 i Bilaga 2). Det finns en brant jordslänt som avgränsar mittområdet i öster (se Foto 7 i Bilaga 2). Topografin i det västra delområdet präglas starkt av två raviner. En ravin genomkorsar delområdet i nordväst-sydostlig riktning och den andra avgränsar delområdet i öster. Det finns bergshöjdpartier i norra och i västra delen av delområdet. Markytan i övrigt sluttar svagt från ca +82 i nordväst till ca +70 m i sydost. Topografin i östra delområdet präglas starkt av de andra två ravinerna. En ravin genomkorsar delområdet i nord-sydlig riktning och den andra avgränsar delområdet i väster. Markytan i övrigt sluttar från ca +80 i norr till ca +72 m i söder. Jordlager Jordlagren inom området utgörs av sand/silt som underlagras av siltig lera. Sanden/silten bedöms vara svallsediment och den underliggande leran bedöms vara isälvssediment. Det finn därunder fast lagrad morän. Det finns ett ytlager av mulljord och dess mäktighet bedöms vara 0,15 till 0,4 m. Vid ravinerna finns även organiska jordlager eller andra lösa jordlager. I bh R2.8 finns ett torvlager med ca 2 m mäktighet (se planritning G 101). Jordlagren påverkas i hög grad av erosion i samband med ravinbildning inom området, varför dess mäktigheter varierar. Jordlagret med sanden/silten har generellt en mäktighet mindre än 1,5 m förutom i det östra delområdet (bh R1.13, 14 och 15) där mäktigheten uppgår till 2,5 m. Jordlagret bedöms vara löst lagrat. Den siltiga leran har varierande mäktighet. Dess underkant är på mindre än ca 8 m djup i det västra delområdet och större än 12 m djup i det östra delområdet. Leran har en naturlig vattenkvot på mindre än 40% i det västra delområdet och mindre än 50% i det östra delområdet. Leran är fast lagrad och dess odränerade skjuvhållfasthet bedöms vara större än 50 kpa i det västra delområdet. Leran är minst halvfast lagrad och dess odränerade skjuvhållfasthet bedöms vara större än 40 kpa i det östra delområdet. Leran bedöms vara starkt överkonsoliderad inom hela området. Geohydrologi Grundvattennivån bedöms vara låg baserat på geotekniska förhållanden och terrängförhållande. Stabilitet Totalstabiliteten bedöms vara tillfredställande för nuvarande förhållanden. -2- U:\Uppdrag\Härryda\Björkåsen\201554\G\Beskr-PM\JH_PM.doc

4 HÄRRYDA KOMMUN LANDVETTERS-BACKA 3:1 M FL, BJÖRKÅSEN DETALJPLAN GEOTEKNISK UTREDNING: PM FÖR DETALJPLAN REKOMMENDATIONER Den planerade byggnationen kan ur geoteknisk synpunkt genomföras enligt planens intentioner. Planerade byggnader med upp till 2-våningar bedöms kunna grundläggas med platta eller plint/grundmur på packad friktionsjord. För byggnader med större laster måste grundläggningssätt särskilt utredas. Vid detaljprojektering bör kompletterande geoteknisk undersökning utföras på varje tomt. Organiska jordar, så som torv vid ravinerna och mulljord vid markytan, skall schaktas bort innan grundläggning. Den jordslänt som avgränsar mittområdet i öster skall erosionsskyddas. Lokalstabiliteten skall utredas när byggnader på tomten öster om jordslänten bestämts. Ingen radonmättning utfördes i samband med detaljplan. Enligt SGAB:s utredning daterat kan marken inom Härryda kommun klassificeras som låg till normalradonmark. Vi rekommenderar att området betraktas som normalradonmark om inga kompletterande mättningar visar annat. All byggnation där människor stadigvarande vistas som uppförs på normalradonmark skall uppföras i minst radonskyddande utförande. GF KONSULT AB Väg och Bana Geoteknik Bengt Askmar Jimmy He -3- U:\Uppdrag\Härryda\Björkåsen\201554\G\Beskr-PM\JH_PM.doc

5

6 Bilaga 2 1

7 2 Foto 1. Foto 2. U:\Uppdrag\Härryda\Björkåsen\201554\G\Beskr-PM\BLG2_fotoS.doc

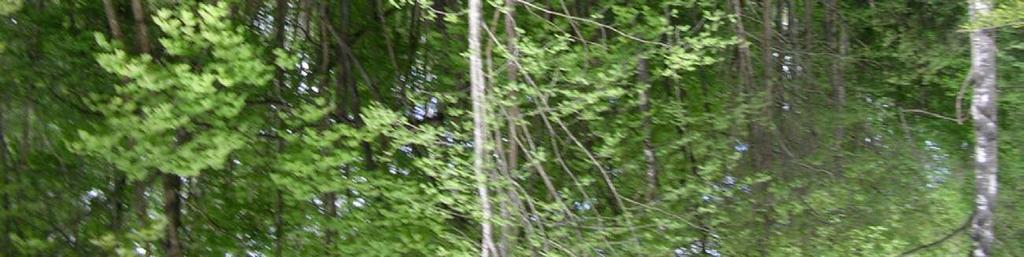

8 3 Foto 3. Foto 4. U:\Uppdrag\Härryda\Björkåsen\201554\G\Beskr-PM\BLG2_fotoS.doc

9 4 Foto 5. Foto 6. U:\Uppdrag\Härryda\Björkåsen\201554\G\Beskr-PM\BLG2_fotoS.doc

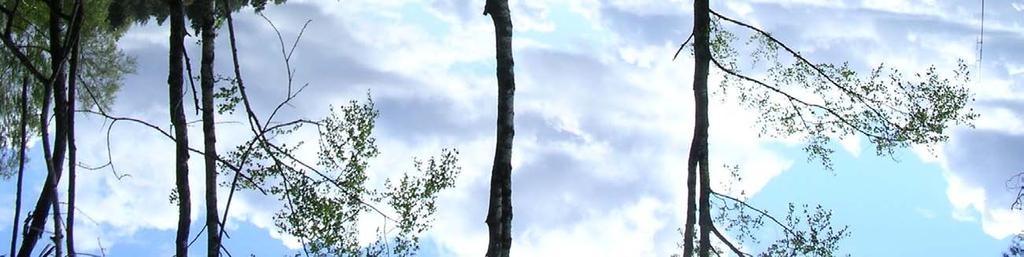

10 5 Foto 7. Foto 8. U:\Uppdrag\Härryda\Björkåsen\201554\G\Beskr-PM\BLG2_fotoS.doc

11 6 Foto 9. Foto 10. U:\Uppdrag\Härryda\Björkåsen\201554\G\Beskr-PM\BLG2_fotoS.doc
