1 Geotekniskt PM 1 - Planeringsunderlag Upprättad av: Fredrik Stenfeldt Granskad av: Sven-Åke Öhman Godkänd av: Fredrik Stenfeldt

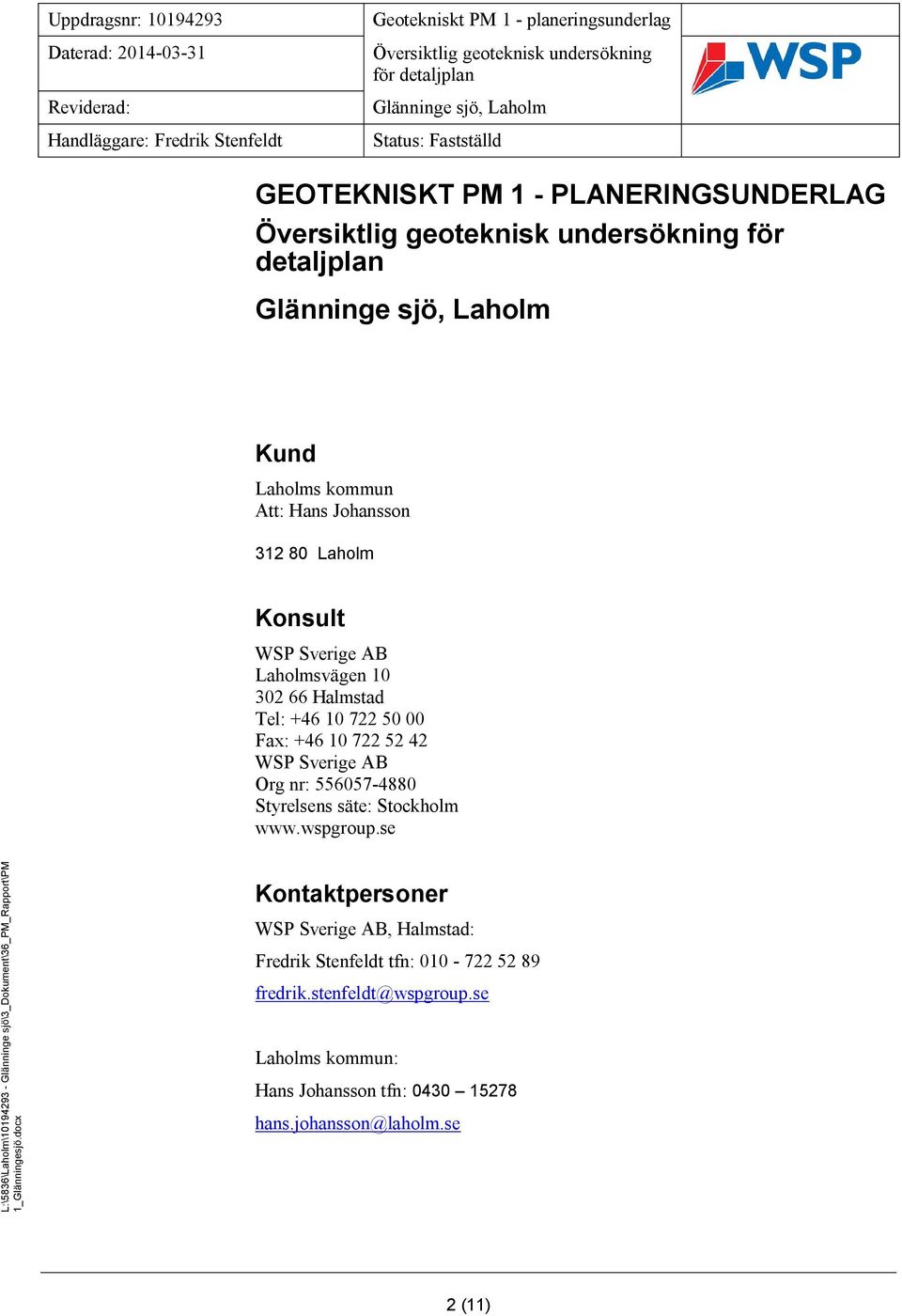

2 Uppdragsnr: GEOTEKNISKT PM 1 - PLANERINGSUNDERLAG för detaljplan Kund Laholms kommun Att: Hans Johansson Laholm Konsult WSP Sverige AB Laholmsvägen Halmstad Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm L:\5836\Laholm\ Glänninge sjö\3_dokument\36_pm_rapport\pm Kontaktpersoner WSP Sverige AB, Halmstad: Fredrik Stenfeldt tfn: fredrik.stenfeldt@wspgroup.se Laholms kommun: Hans Johansson tfn: hans.johansson@laholm.se 2 (11)

3 Uppdragsnr: Innehåll 1.1 Uppdragsgivare Planerad nybyggnad Dokumentets syfte Tidigare undersökningar Utförda undersökningar Markmiljö Markradon Jordarter Mulljord/torv Siltig sand/sand Finsandig siltig lera med sandskikt/siltig lera Fast botten Grundvatten Sättningsförhållanden Stabilitet Markradon allmänt Dagvattenhantering Kompletterande undersökningar 11 Bilagor: L:\5836\Laholm\ Glänninge sjö\3_dokument\36_pm_rapport\pm Bilaga 1 Karta - tolkad utbredning av ytlig organisk jord och deponi 3 (11)

4 Uppdragsnr: Uppdragsgivare 1 Uppdrag WSP Sverige AB i Halmstad har på uppdrag av Laholms kommun utfört en översiktlig geoteknisk undersökning och utredning för en ny detaljplan i Glänninge, Laholm. Bild 1: Flygfoto från google, rödmarkering visar undersöknings området. L:\5836\Laholm\ Glänninge sjö\3_dokument\36_pm_rapport\pm 1.2 Planerad nybyggnad Inom planområdet planeras nybyggnad av enbostads- och flerbostadshus med upp till 6 våningsplan, lokalgator, VA-ledningar samt dagvattendammar över ett område om ca 6 hektar. 1.3 Dokumentets syfte Denna PM redovisar översiktligt de geotekniska förutsättningarna för planerad nybyggnation. Denna PM är inte avsedd att biläggas ett förfrågningsunderlag, då den primärt är ett planeringsunderlag. Undersökningen är av översiktlig karaktär, i samband med detaljprojektering kan det komma att krävas kompletterande geotekniska undersökningar. 4 (11)

5 Uppdragsnr: Befintliga förhållanden Undersökningsområdet ligger i Glänninge norr om väg 24, ca 1 km sydost om centrala Laholm. Området utgörs idag av öppna gräsytor där det förekommer skogsdungar, fotbollsplaner, grusade parkeringsytor samt befintlig bebyggelse. Byggnaderna inom området utgörs av Glänninge vårdcentral och en förskola. I centrala delen av området ligger en gammal deponi som är övertäckt. Närmare information om deponins utbredning i plan och mäktighet saknas. Undersökningsområdet angränsas i väster och norr av Glänningeleden och Kristianstadsvägen samt befintlig bebyggelse. I söder angränsas området av Glänningesjön och i öster av en GC-väg samt en slänt mot ett höjdområde (södras delen) respektive mot en GC-väg och Hans-Ols sjö (norra delen). Marknivån inom området varierar mellan +26 till +31. Med undantag av en svagt markerad höjd i söder (vid borrpunkt 2 och 4) är området relativt plant. Norra delen av området sluttar svagt mot Hans-Ols sjö i öster och södra delen sluttar svagt mot väster och söder. Bild 2: Vybild mot väster i södra delen av området, Glänningesjön syns till vänster i bild. L:\5836\Laholm\ Glänninge sjö\3_dokument\36_pm_rapport\pm Bild 3: vybild mot söder i östra delen av området. Slänt mot höjdområde ligger till vänster om GC-väg och skogsdunge där det står öppet vatten till höger i bild. Bild 4: Öppet vatten i en skogsdunge i östra delen av området. 5 (11)

6 Uppdragsnr: Bild 5: Vybild mot väster i norra delen av området, Hans-Ols sjö ligger vänster om GC-vägen och Kristianstadsvägen ligger till höger i bild. 3 Undersökningar 3.1 Tidigare undersökningar Inom planområdet har det tidigare utförts geotekniska undersökningar enligt nedan. Dessa har legat till grund för planering av fältundersökningen och resultaten har beaktats i denna utredning. Översiktlig byggnadsgeologisk undersökning för Glänningeområdet, Laholms kommun, daterad , K Konsult Översiktlig byggnadsgeologisk STG 545, 995 m fl inom Glänningeområdet, Laholms kommun, K Konsult, daterad L:\5836\Laholm\ Glänninge sjö\3_dokument\36_pm_rapport\pm 3.2 Utförda undersökningar Fältundersökningen utfördes under mars 2014 och omfattade CPT-sondering, slagsondering, trycksondering, provtagning av störda prover med skruvprovtagare, montering av grundvattenrör samt vattenobservationer i öppna provtagningshål. Redovisning sker i Markteknisk undersökningsrapport (MUR), Översiktlig geoteknisk undersökning, Glänningesjö, Laholm, daterad Markmiljö I de jordprover som analyserats ur geoteknisk synpunkt har inga indikationer på miljöföroreningar påträffats (så som tex avvikande färg eller doft) dock har inga prover skickats för miljöanalys. Inom centrala delen av området finns det dock en gammal deponi där det, parallellt med denna utredning, pågår en markmiljöteknisk undersökning. 6 (11)

7 Uppdragsnr: Markradon Ingen markradonundersökning har utförts inom detta projekt. 4 Undersökningsresultat 4.1 Jordarter Området karaktäriseras av att jorden, under ett övre mulljordslager, torvlager eller hårdgjordyta, generellt består av sand och siltig sand som underlagras av en siltig lera ner till undersökt djup. Den siltiga leran är i dess övre del finsandig och innehåller skikt och lager med sand. Inom området har jordmäktigheter på mellan ca 2,5 och 18,6 meter uppmätts. I den mellersta delen av området förekommer en äldre deponi vars jordlagerföljd ej undersökts närmare i denna undersökning. L:\5836\Laholm\ Glänninge sjö\3_dokument\36_pm_rapport\pm Bild 6: Planritning över undersökningsområde med utmärkta undersökningspunkter, gråt fält visar ungefärlig utbredning på deponi och bruna fält ytligt förekommande jordlager med organisk jord. 7 (11)

8 Uppdragsnr: Bild 7: Representativt borrhål (borrhål 7) med en tolkad jordlagerföljd. 4.2 Mulljord/torv Inom området utgörs jorden överst, under vegetationsskikt och hårdgjord yta, av en mullhaltig sand och torv med en mäktighet på mellan ca 0,3 till 1,0 meter. L:\5836\Laholm\ Glänninge sjö\3_dokument\36_pm_rapport\pm 4.3 Siltig sand/sand Under mulljorden och torven följer en siltig sand och sand. Mäktighet har uppmätts till mellan 3 och 14 meter varav de största djupen återfinns i södra delen av området mot slänten i öster (borrpunkt 5). Enligt utförda sonderingar har sanden en lagringstäthet som är medelfast till mycket fast. 4.4 Finsandig siltig lera med sandskikt/siltig lera Under sanden följer en siltig lera ner till undersökt djup, maximalt ca 18,5 meter. Ett flertal av utförda sonderingar har stoppat i det övre sandlagret pga att sanden är fast lagrad men i de punkter där sonderingarna har kommit ner i leran så börjar lerjorden på mellan ca 4,5 och till som mest 14 meters djup under den befintliga markytan. Ingen underkant har uppmätts på lerlagret, då dessa sonderingar avbröts utan att stopp erhållit på mellan 11 och 18 meters djup. 8 (11)

9 Uppdragsnr: På störda prover från skruvprovtagning har en vattenkvot (w) uppmätts till mellan ca 17 och 22 % och en konflytgräns (w k ) på mellan 20 och 26 %. Enligt utvärdering med SGI:s programvara Conrad av utförda CPT sonderingar ligger härledda värden på en odränerad skjuvhållfasthet på ca 50 kpa som ökar med ca 2 kpa/m (medium till hög). 4.5 Fast botten Djup till fast botten har uppmätts i ett flertal punkter inom undersökningsområdet varav samtliga har avslutats, i det övre sandlagret. Utförda CPT- och trycksonderingar har här avslutats pga fast lagrad friktionsjord och ej pga. block eller berg. De sonderingar som ej stoppade i sanden har samtliga avbrutits utan att stopp erhållits på mellan ca 5,5 till 18,5 meter under markytan. Enligt SGU:s brunnsarkiv ligger berget i närområdet (inom en radie på ca 500 m) på mellan till 55 meters djup. L:\5836\Laholm\ Glänninge sjö\3_dokument\36_pm_rapport\pm 4.6 Grundvatten Fyra grundvattenrör har monterats inom området, samtliga sitter med en spetts i det övre sandlagret, se tabell nedan. Vattenytan i de monterade grundvattenrören ligger på nivåer mellan +26,0 till +26,7 motsvarande 0,5 till 0,9 meter under markytan. I södra delen av området, i en skogsdunge mot öster, står öppet vatten i markytan med en nivå på +26,7 och i Glänningesjön ligger vattenytan på +,8 ( ). Grundvattennivån varierar med årstid och nederbörd. Tabell: uppmätta vattennivåer i grundvattenrör Grundvattenrör Marknivå spettsnivå Vattennivå Vattennivå GW 3 +26,6 +23,8 +26,1 +26,0 GW 10 +,0 +23,5 +26,4 +26,3 GW 22 +,3 +24,5 +26,7 +26,6 GW 24 +,3 +24,5 +26,4 Ur funktion 4.7 Sättningsförhållanden Jord med organiskt innehåll, såsom mulljord och torv, är normalt sättningskännslig och skall normalt utskiftas. Fyllnadsmassor inom deponin bedöms som sättningskänsliga dels med avseende på förekomst av organiskt material och dels pga varierande egenskap på packning. Enligt utvärdering av CPT-sonderingarna med SGI s programvara CONRAD är leran överkonsoliderad med ca 120 kpa. Om förkonsolideringstrycket reduceras till 80 % (m h t krypsättningar) är lerans överkonsolidering 95 MPa. 9 (11)

10 Uppdragsnr: Stabilitet Med hänsyn till nu utförda geotekniska undersökning och områdets topografi bedöms det generellt ej föreligga några stabilitetsproblem för aktuellt planområde. Området angränsar till 2 sjöar, Glänningesjön och Hans-Ols sjö. Marken sluttar dock flackt mot båda sjöarna. I södra delen av området sluttar marken mot Glänningesjön som brantast med en släntlutning på 1:10. I norra delen av området är marken mot Hans-Ols sjö plan. Med avseende på den flacka topografin och bedöms totalstabiliteten för dessa områden som god. 4.9 Markradon Ingen markradonundersökning har utförts inom detta projekt. 5 Rekommendationer L:\5836\Laholm\ Glänninge sjö\3_dokument\36_pm_rapport\pm 5.1 allmänt Området bedöms generellt ha goda förutsättningar för nu planerad bebyggelse med undantag för området som utgörs av en äldre deponi, se bild 6 ovan. Baserat på denna översiktliga geotekniska undersökning bedöms grundläggning av byggnader och anläggningar kunna utföras utan grundförstärkning på konventionellt sätt med platta på mark eller grundsulor med följande förutsättningar. Under byggnader och anläggningar skall all fyllning eller jord innehållande organsikt material, som mulljord och torv, utskiftas. Marken vid deponion bedöms ej som lämplig för grundläggning av byggnader. Fyllnadsmassor bör skiftas ur inom detta område. Alternativt utredas närmare med avseende på mäktighet och innehåll. Total nettospänningsökning på lerlagret, inkl eventuella uppfyllnader och grundvattensänkningar, begränsas till maximalt 95 kpa på lerlagret. Jordlagren utgörs delvis siltig sand vilket är ett eroderingskänsligt och flytbenäget material. Därför skall det förutsättas att arbetstekniska problem uppstår vid arbeten under grundvattennivån eller vid kraftig nederbörd. Schakt för grundläggning kan komma att kräva grundvattensänkning. 5.2 Sättningar Leran inom området är överkonsoliderad med ca 95 kpa. Ett flerbostadshus utan källare om 6 plan motsvarar en last på ca 70 kpa. En uppfyllnad av marknivån med ca 1 meter motsvarar en belastning på markytan med ca 20 kpa. En grundvattensänkning med ca 1 meter motsvarar en belastning på markytan med ca 10 kpa. Det skall dock beaktas att det sker en viss lastspridning i de överliggande sandlagren. 10 (11)

11 Uppdragsnr: Dagvattenhantering Den översta jorden i området utgörs av silig sand och sand. Sand är generellt en jordart som är lämplig för infiltration men med avseende på en ytligt liggande grundvattenyta så bedöms möjligheten för infiltration ej som lämplig inom planområdet. Fördröjning av dagvatten kan ske med öppna magasin. Utformas magasinet med en tät botten skall risken för upplyftning av tätskiktet beaktas. 5.4 Kompletterande undersökningar Kompletterande geotekniska undersökningar kan komma att krävas i samband med projektering av området bla för att korrekt kunna dimensionera grundläggning av byggnader samt för utformning av schakt- och fyllnadsarbete. Totalstabiliteten för området bedöms som goda men det skall dock beaktas att vid planering av bebyggelse i nära anslutning till Glänningesjön och Hans-Ols sjö bör detta utföras i samråd med geotekniker. WSP Sverige AB Fredrik Stenfeldt L:\5836\Laholm\ Glänninge sjö\3_dokument\36_pm_rapport\pm 11 (11)
