1 PM Skanska Sverige AB Vår referens/nr DEL AV HJÄLTSGÅRD 6:1, SKEE STRÖMSTAD KOMMUN Tekniskt PM angående kompletterande undersökning för upprättande av detaljplan och stabilitetsutredning Skanska Sverige AB Post Göteborg, Sweden Besök Johan på Gårdas gata 5 Telefon Fax

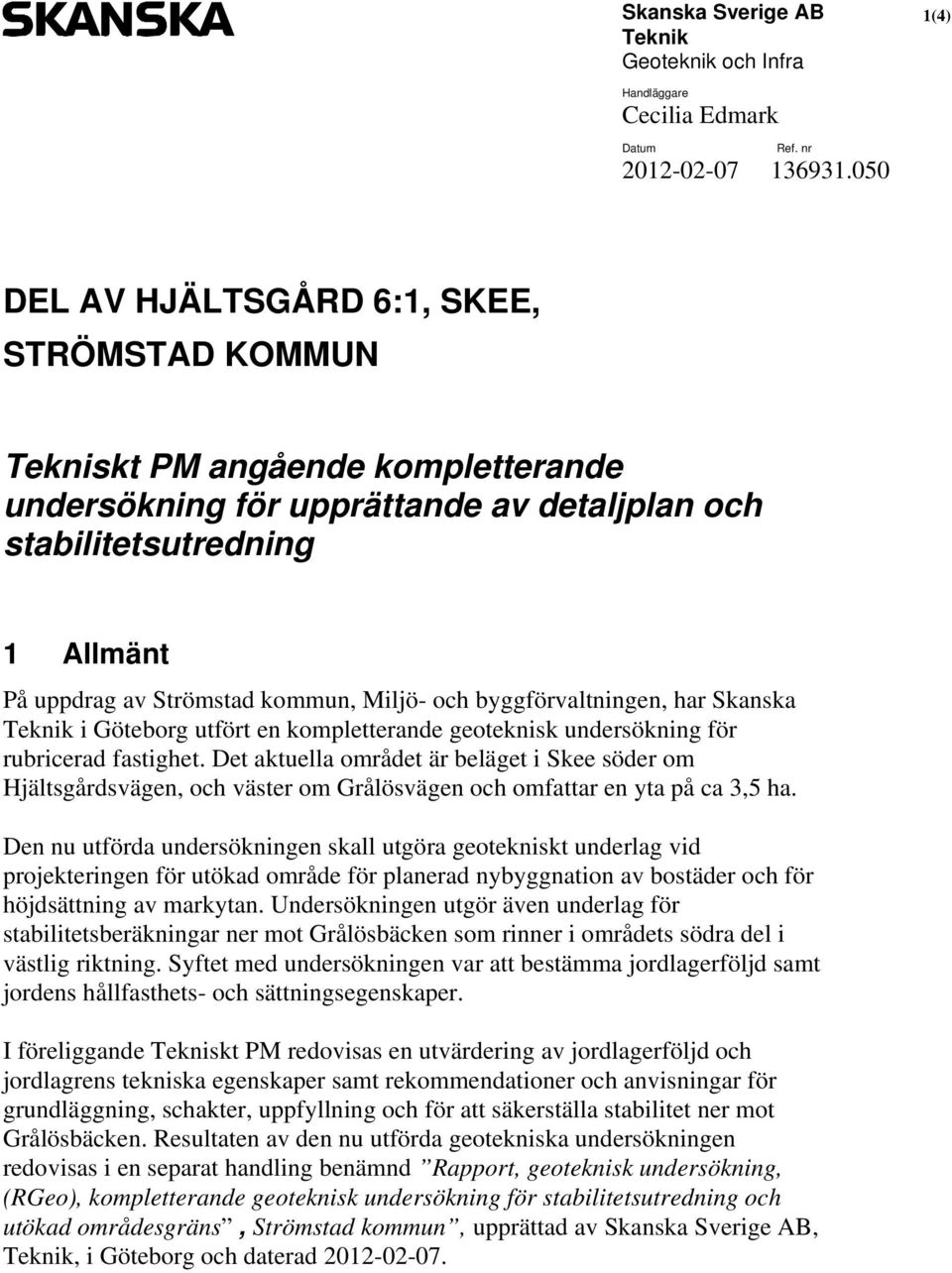

2 Skanska Sverige AB 1(4) Ref. nr DEL AV HJÄLTSGÅRD 6:1, SKEE, STRÖMSTAD KOMMUN Tekniskt PM angående kompletterande undersökning för upprättande av detaljplan och stabilitetsutredning 1 Allmänt På uppdrag av Strömstad kommun, Miljö- och byggförvaltningen, har Skanska i Göteborg utfört en kompletterande geoteknisk undersökning för rubricerad fastighet. Det aktuella området är beläget i Skee söder om Hjältsgårdsvägen, och väster om Grålösvägen och omfattar en yta på ca 3,5 ha. Den nu utförda undersökningen skall utgöra geotekniskt underlag vid projekteringen för utökad område för planerad nybyggnation av bostäder och för höjdsättning av markytan. Undersökningen utgör även underlag för stabilitetsberäkningar ner mot Grålösbäcken som rinner i områdets södra del i västlig riktning. Syftet med undersökningen var att bestämma jordlagerföljd samt jordens hållfasthets- och sättningsegenskaper. I föreliggande Tekniskt PM redovisas en utvärdering av jordlagerföljd och jordlagrens tekniska egenskaper samt rekommendationer och anvisningar för grundläggning, schakter, uppfyllning och för att säkerställa stabilitet ner mot Grålösbäcken. Resultaten av den nu utförda geotekniska undersökningen redovisas i en separat handling benämnd Rapport, geoteknisk undersökning, (RGeo), kompletterande geoteknisk undersökning för stabilitetsutredning och utökad områdesgräns, Strömstad kommun, upprättad av Skanska Sverige AB,, i Göteborg och daterad

3 Skanska Sverige AB 2(4) Ref. nr Planerad byggnad Inom området planeras att uppföra småhus. Inom området skall även parkeringsytor, gator och VA anläggningar byggas. Byggnadernas läge redovisas på planritning G01. 3 Topografi och markförhållanden Det undersökta området består av öppen åkermark. Enligt inmätta borrhål är marken är relativt plan inom det aktuella området med en nivåskillnad som är mindre än 4 m. Marken sluttar mot syd och sydväst. I områdets södra del rinner Grålösbäcken parallellt med Rv Geotekniska förhållanden 4.1 Jordartsbeskrivning Enligt den utförda undersökningen består den naturligt lagrade jorden, under ett 0,15-0,3 lager siltig lerig mull av siltig torrskorpelera med en tjocklek på ca 1m. Torrskorpeleran underlagras av lera med mycket låg till låg hållfasthet och med en mäktighet från ca 1 m i den nord östra delen till ca 22 m i den västra delen av området. Leran underlagras av friktionsjord på berg. Friktionsjordens mäktighet har ej bestämts. Sonderingarna har avbrutits vid stopp i fast lagrad friktionsjord eller mot sten/block eller berg på 2-8 m djup i nordöstra delen och på ca 25 djup under markytan i den västra delen av undersökningsområdet. Lerans egenskaper har bestämts på nu upptagna jordprover från borrhål 204. Lerans korrigerade skjuvhållfastheten, bestämd med fallkonförsök, är 17 kpa ner till 5 m djup och 28 kpa på 12 m djup. Figur 1 redovisar sammanställning av korrigerade hållfasthetsvärden från konförsök, vingborrning och Conradutvärdering samt den utvärderade skjuvhållfasthetsprofilen där även resultat från 2009 ingår. I Bilaga B redovisas områdesindelningen för skjuvhållfasthetsprofilerna i plan.

4 Skanska Sverige AB 3(4) Ref. nr Figur 1, sammanställning skjuvhållfasthet I borrpunkt 204 är lerans sensitivitet 71 på ca 12 m djup och klassas därför som kvick. Densiteten är ca 1,7 ner till 5 m djup och minskar till ca 1,5 på 12 m djup. Den naturliga vattenkvoten ca % och konflytgränsen för den sensitiva leran är ca 0-25% lägre än den naturliga vattenkvoten. För leran i de ytligare jordlagren är konflytgränsen ca 0-20 % högre än den naturliga vattenkvoten.

5 Skanska Sverige AB 4(4) Ref. nr Hydrologi 2011 installerades en portrycksmätare i leran på 10m djup. Där registrerades ett porrtryck på 10,60 mvp, vilket motsvarar en fri grundvattenyta på 0,64 m över markytan. 5 Stabilitet Enligt Skredkommissionens anvisningar är erforderlig säkerhetsfaktor för nyexploatering och befintlig bebyggelse/anläggning för odränerad analys F c 1,7 1,5 och för kombinerad analys F komb 1,45 1,35 vid en detaljerad utredning. Erforderlig säkerhetsfaktor för aktuella förhållanden är bedömt till F > 1,6 och F komb > 1,4. Vid stabilitetskontrollen är grundvattennivån antagen ligga i underkant torrskorpelera och i botten på Grålösbäcken. Den nu utförda undersökningen innefattade bl.a. inmätning av sektioner ner mot bäcken, se G01. Kompletterande undersökningar gjordes nära bäcken för att få en bättre bild av lerans tekniska egenskaper. Utförda stabilitetsberäkningarna resulterade i att den befintlig stabilitet inte anses som tillfredsställande med en kombinerad analys på 1,09, se bilaga D. En utflackning av slänten skall utföras samt att slänten skall täckas med erosionsskydd för att förhindra framtida erosion. Se utförande i bilaga C. Om den naturliga slänten i dagsläget är brantare än 1:1,7 erfordras avschaktning innan utläggning av erosionsskydd. För övriga delar av området anses stabiliteten tillfredsställande med avseende på den relativt plana markyta som undersökningsområdet innefattar. 6 Sättningar Enligt utförda CRS-försök för borrhål för borrhål 204 är leran svagt överkonsoliderad de översta 5 metrarna med ett OCR på ca 1,7. Därunder ökar OCR till 2,2 på 9 m djup. Då har antagits att grundvattenytan är belägen under torrskorpeleran på ca 1,2 m djup under markytan. Lerans kompressionsmodul för effektivspänningar över förkonsolideringstrycket, M L är utvärderad till ca 800 kpa på 5 m djup. Modulen ökar till på 7 och 9 m djup. 7 Rekommendationer och grundläggning Eventuella uppfyllnader påverkar belastningsökningen på jorden och bör begränsas för att undvika skadliga sättningar.

6 Skanska Sverige AB 5(4) Ref. nr För belastningsrestriktioner har den tidigare undersökningen inarbetats för att få en total bild av tillåtna belastningar inom området. Då jordprofilen består av sättningskänslig lera innebär en effektivspänningsökning i leran över en viss nivå att sättningar utbildas med tiden. Tillåten spänningsökning av last från byggnader, uppfyllnader mm för område A, är 10 kpa på 3 meters djup under markytan, (se bilaga A). 10 kpa motsvarar en ca 0,5 m tjock fyllning. Inom delområde B är tillåten spänningsökning av last från byggnader och uppfyllnad 20 kpa på 3 m djup under markytan, detta motsvarar en uppfyllnad på 1,0 m. Se bilaga A för områdesgränsen för delområde B. Leran i området är således normalt känslig för effektivspänningsökning och byggnaders utformning, grundläggningsmetod och höjdsättning samt planerade uppfyllnader och framtida grundvattensänkningar påverkar omfattningen på erforderliga förstärkningsåtgärder. De planerade husen kan grundläggas direkt i mark under förutsättning att effektivspänningen begränsas till givna restriktioner ovan. Alternativt grundläggningssätt om effektivspänningarna överskrids, är kompensationsgrundläggning, förbelastning alternativt en stödpålad grundkonstruktion med fribärande betongplatta. Vidare skall även påhängslaster för stödpålar beaktas. När hustyper och tillhörande laster är bestämda skall belastningar från husen. studeras i detalj och utformas på så sätt att angivna belastningsrestriktioner inte överskrids. Då skall även hänsyn tas till ev. uppfyllnader. För byggnation närmare Grålösbäcken än 10 m skall geotekniker kontaktas för stabilitetskontroll

7 Skanska Sverige AB 6(4) Ref. nr Markarbeten och schakter Om bottenplatta grundläggs direkt i mark skall eventuella erforderliga uppfyllnader under grundkonstruktionen utföras med packningsbart material och packas enligt anvisningar i Anläggnings AMA 07 kap CEB.21 Fyllning för grundläggning av byggnad. Materialet som används till fyllning under byggnaderna ska vara kontrollerat med hänsyn till radon. Fyllningsmaterial som används inom anläggningen skall också vara fritt från föroreningshalter över gränsen för aktuell markanvändning. Den naturligt lagrade jorden närmast markytan utgörs av siltig lera. Den klassificeras enligt Anläggning AMA 07 som materialtyp 5 och är mycket tjällyftande, dvs. tjälfarlighetsklass 4. Schakter kan utföras till maximalt 2 m djup med en lutning på 1:1 utan att stabilitetsproblem uppstår. Belastning på släntkrönet skall begränsas till 15 kpa. Erfordras djupare schakter skall en detaljstudie utföras. 9 Kontroll Innan eventuella arbeten med schakt, spont och/eller pålning påbörjas bör en riskanalys genomföras med hänsyn till omgivningspåverkan. Detta kan omfatta t ex gränsvärden för rörelser och vibrationer samt besiktning av angränsande byggnader och anläggningar som kan beröras av aktuella arbeten Bilagor: Bilaga A: Tillåten spänningsökning Bilaga B: Skjuvhållfasthetsprofiler Bilaga C: Stabilitetshöjande åtgärder Bilaga D: Stabilitetsberäkningar Skanska Sverige AB och projektledning Peter Claesson Interngranskare

8

9

10 AVSCHAKTNING

11

12

13
