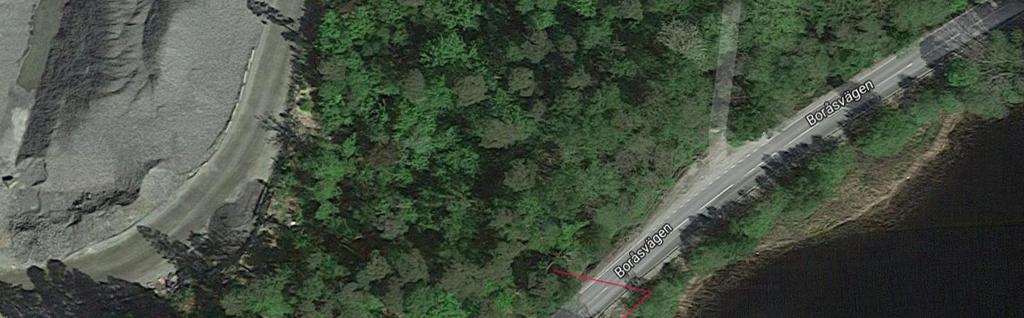

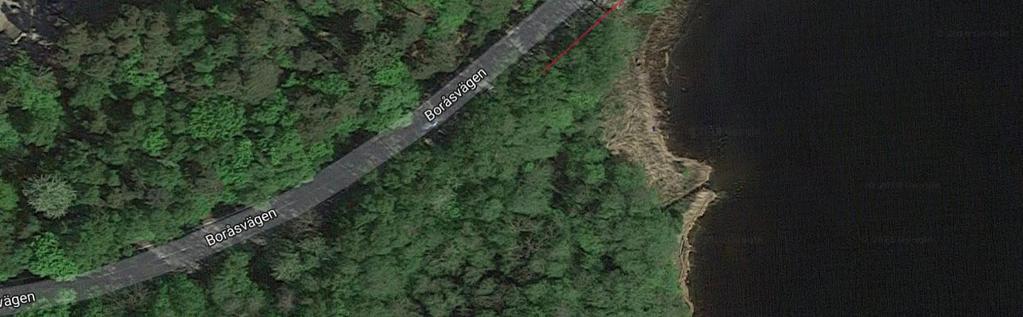

1 Uppdragsgivare Sid. 1 av 3 Sign. JH Ktr. BA Next Step Group AB Uppdrag Bråta 2:139 Gångbro över Boråsvägen Uppdragsnr Geoteknik PM: Geotekniska förhållanden Inledning På uppdrag av Next Step Group AB har Norconsult AB utfört en översiktlig geoteknisk utredning för en planerad Gångbro över Boråsvägen vid fastighet Bråta 2:139, Härryda kommun. Detta PM har i syfte att översiktligt reda ut geotekniska förhållanden för Gångbron. Läget för Gångbron visas i Figur 1. Landvettersjön Figur 1. Översikt aktuellt område. Hämtat från Underlag Underlag som använts vid planeringen av utredningen är en situationsplan i DWG med läget för Gångbron. Undersökning Fältarbeten har utförts av geoteknisk handläggare, och består av följande, 1. Tre punkter har satts ut av Norconsult AB, med totalstation. Koordinatorerna redovisas i Bilaga Fotodokumentation vid punkterna redovisas i Bilaga Manuella stick-sonderingar har utförts i punkterna. Bilaga 3 visar en plan med borrpunkterna. Sonderingsresultaten redovisas i Tabell 1. N:\105\15\ \5 Arbetsmaterial\01 Dokument\G\Bråta_G-bro\Beskr-PM-Eurokod\PM_geo_G_Bro.docx

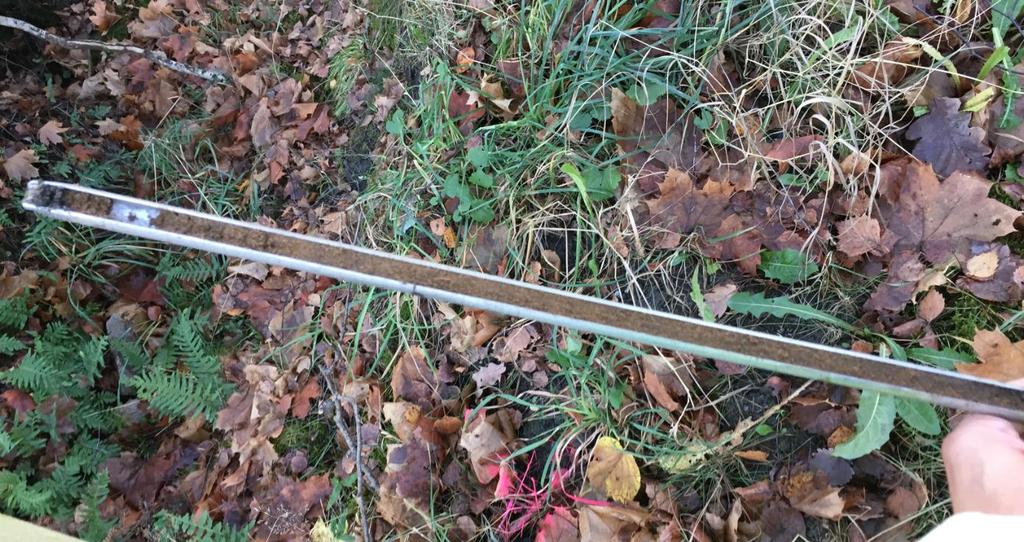

2 Uppdragsgivare Sid. 2 av 3 Sign. JH Ktr. BA Next Step Group AB Uppdrag Bråta 2:139 Gångbro över Boråsvägen Uppdragsnr Tabell 1. Sonderingsresultaten. Borrpunkt Beskrivning 1 0-0,3 m: mullhaltig siltig SAND/ -0,6 m: siltig SAND/ stop 90* 2 0-0,1 till 0,2; MULLJORD/ stenfyllning 3 0-0,2 till 0,3; siltig sandig MULLJORD/ -0,5 m siltig SAND / stop 90* Notera stop 90 innebär går inte driva djupare. Figur 2 visar jordprover upptagna av stick-sond i Bh 1. Figur 2. Jordprover från Bh 1. Geotekniska förhållanden Området är belägen vid Boråsvägen. Landvettersjön ligger på östra sidan av området. Markytan påverkas starkt av Landvettersjön och Boråsvägen. Markytan sluttar generellt mot Landvettersjön. Vid Bh 1, sluttar markytan från Boråsvägen (se Foto 1 2 i Bilaga 2). Vid Bh 2, sluttar markytan kraftigt från Boråsvägen mot Landvettersjön (se Foto 3 i Bilaga 2). Det finns en vägtrumma ca 4 m i riktning mot Bh 1. Vägtrummans utlopp syns på Foto 4 i Bilaga 2. Bh3, på norra sidan av Boråsvägen, ligger på högre nivå (se Foto 5 6 i Bilaga 2). Markytan sluttar kraftigt mot öster. Det finns 2 större träd inom 1,5 m från Bh 3. Området ligger inom ett fastmarksområde. Jordlagren består generellt av sand med inslag av silt, grus och sten på berg. Bh 1 Stick-sondering utfördes till ca 0,6 m. Jordlagrens mäktighet är större än 0,6 m. Jordlagren består vid markytan av 0,3 m mullhaltig siltig sand och därunder siltig sand. N:\105\15\ \5 Arbetsmaterial\01 Dokument\G\Bråta_G-bro\Beskr-PM-Eurokod\PM_geo_G_Bro.docx

3 Uppdragsgivare Sid. 3 av 3 Sign. JH Ktr. BA Next Step Group AB Uppdrag Bråta 2:139 Gångbro över Boråsvägen Uppdragsnr Bh 2 Stick-sondering utfördes till 0,1 till 0,2 m. Jordlagrens totala mäktighet bedöms vara större än 2 m. Jordlagren består av ett tunt lager av mulljord och sedan stenfyllning. Under stenfyllningen bedöms finnas finsediment så som silt, lera och organiska jordar därunder friktionsjord på berg. Stenfyllningen är en del av vägbanken vid strandkanten. Bh 3 Stick-sondering utfördes till ca 0,5 m. Jordlagrens mäktighet är något större än 0,5 m. Jordlagrens mäktighet bedöms vara mindre än 1 m. Det finns berg i dagen endast ca 3 m söder om Bh 3 (se Foto 6 i Bilaga 2). Kommentarer och rekommendationer Området ligger inom ett fastmarksområde. Jordlagren består generellt av ett relativt tunt friktionsjordslager på berg. Vid Bh 2, finns ett lager av stenfyllningen som är en del av vägbanken. Det kan finnas finsediment under stenfyllningen. Utrymmet är trångt och markytan sluttar kraftigt mot Landvettersjön. Vid Bh 3, finns ett relativt tunt jordlager av siltig sand. Markytan sluttar kraftigt mot öster. Grundläggning vid Bh 1 bedöms preliminärt kunna utföras med platta på mark. Grundläggning vid Bh 2 rekommenderas att utföras med borrade stålrörspålar. Foderrör är erforderligt dels för korrosionsskydd och dels för att hindra att cementbruk okontrollerat rinner ut i stenfyllningen. Pålarna skall installeras till fast botten eller i berg. Utförande av pålar och fundament skall beakta de topografiska förhållanden, vägtrumman i närheten samt svårigheter att påla i stenfyllningen. Grundläggning vid Bh 3 rekommenderas i första hand utföras med borrade stålrörspålar. Alternativt är platta på berg med förankringar. Fundament av betong gjuts ihop med pålarna eller förankringarna. Pålarna eller förankringarna skall ha tillräcklig förankringslängd i berg för att säkerställa stabiliteten av fundamentet. Alla organiska jordar skall schaktas bort innan fundamenten gjuts. N:\105\15\ \5 Arbetsmaterial\01 Dokument\G\Bråta_G-bro\Beskr-PM-Eurokod\PM_geo_G_Bro.docx

4 G_Bro_stöd3 XYZ-COORD-FILE,V1.00, ,,,, GEO, GEO, GEO, Page 1

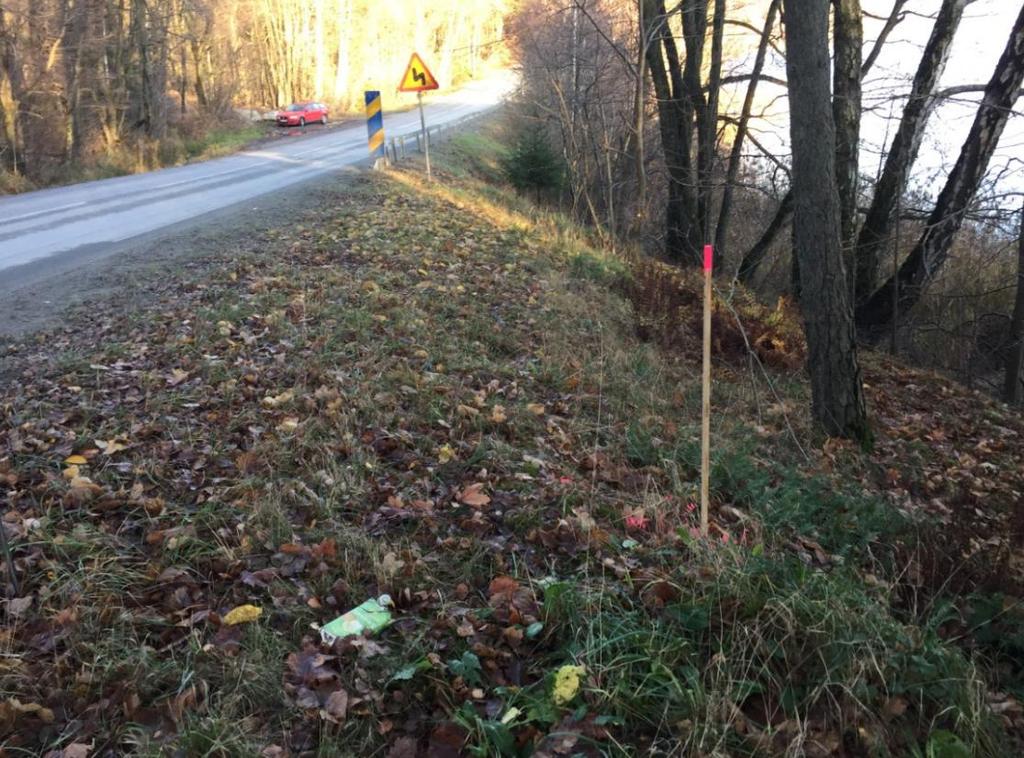

5 Bilaga 2 Fotosamling 1 (4) Foto 1. Bh 1. Foto 2. Bh 1.

6 Bilaga 2 Fotosamling 2 (4) Foto 3. Bh 2. Foto 4. Bh 2.

7 Bilaga 2 Fotosamling 3 (4) Foto 5. Bh 3. Foto 6. Bh 3.

8 III x= y= Strandskyddsgräns Plangräns Vägområde Boråsvägen +58,0 Vägområde Möjligt område för brokonstruktion Broplan ovan Boråsvägen +64,55 Möjligt område för brokonstruktion Vattenlinje Fastighetsgräns Norconsult AB Box 8774, Göteborg Landvette Tfn
