1 Strömstads kommun Geoteknisk och bergteknisk utredning PM Planeringsunderlag Reviderad Upprättad av: Sven Devert Granskad av: Per Friberg Uppdragsnr:

2 PM Planeringsunderlag Kund Konsult WSP Samhällsbyggnad Box Göteborg Besök: Ullevigatan 19 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Kontaktperson Sven Devert Tel: Innehåll Uppdrag 3 Bakgrund 3 Syfte 3 Geotekniska undersökningar 4 Geotekniska förhållanden 4 Topografi och ytbeskaffenhet 4 Befintlig bebyggelse 5 Jordlagerföljd 5 Berg 5 Geohydrologiska förhållanden 5 Geotekniska rekommendationer 5 Planerad Byggnation 5 Stabilitetsförhållanden 5 Jord 5 Berg 5 Grundläggning 5 Schaktningsarbeten 6 2 (6)

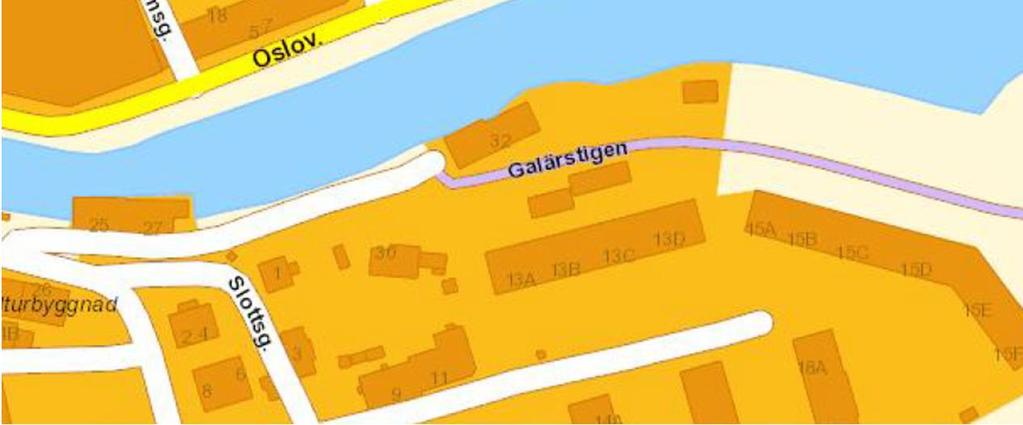

3 Uppdrag WSP Samhällsbyggnad, avd. Geo Göteborg, har på uppdrag av, utrett de geotekniska förutsättningarna inom kvarteret Spinnaren, Strömstad. Inom kvarteret planeras det att uppföras ett nytt flerbostadshus. Denna utredning skall utgöra underlaget för detaljplanearbetet. Figur 1 Karta med utredningsområdet markerat. Bakgrund I kvarteret Spinnaren, Strömstad planeras att ersätta ett äldre flerbostadshus med ett nytt. Området ligger i en slänt ned mot Strömsvattnet och norr om området finns en bergbrant och stabiliteten behöver utredas med avseende på jord och berg. Syfte Syftet med uppdraget är att utreda stabilitetsförhållandena i slänten ned mot Strömsvattnet och stabilitetsförhållandena i berget norr om Fredrikshaldsvägen. 3 (6)

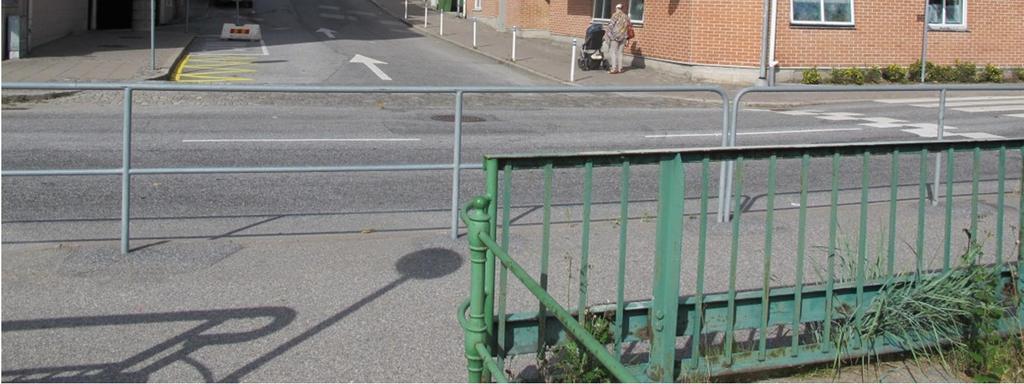

4 Geotekniska undersökningar WSP utförde i maj 2013 geoteknisk undersökning, omfattande trycksonderingar, CPT sonderingar, slagborrningar, samt skruvprovtagning. Geotekniska undersökningar redovisas i en separat markundersökningsrapport (MUR) daterad Tidigare utförd undersökning i området: Skanska Utlåtande över geoteknisk undersökning för delar av kvarteret Spinnaren 16, för Oslovägen vid Strömstad. Geotekniska förhållanden Topografi och ytbeskaffenhet Tomten som utgör planområdet är i dagsläget bebyggd med ett tvåvånings trähus med tillhörande innergård. Planområdet sluttar i nord (+8) mot syd (+5), 40 meter syd om planområdet ligger Strömsvattnet. I nordväst och sydväst gränsar tomten till gatumark och i övriga vädersträck till kvartersmark. Nordväst om planområdet finns en brant bergslänt. Marken är bebyggd, asfalterad eller belagd med sten. Figur 1. Foto taget ifrån Strömsvattnet upp längs Norrtullsgatan. Pilen markerar den aktuella fastigheten. 4 (6)

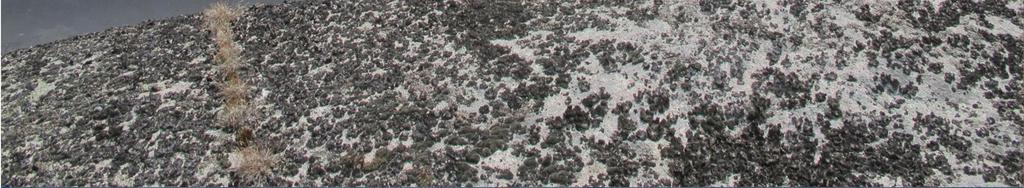

5 Befintlig bebyggelse Den befintliga träbebyggelsen inom detaljplaneområdet (saknas ritningar för), men är sannolikt grundlagd via kallmur av sten som platta på mark. Den nyare bebyggelsen är enligt Skanskas PM grundlagd som platta på mark. Jordlagerföljd Jorden består överst av fyllning och därunder av sand ned till berg. Jorddjupen varierar mellan 6-8 m med de större djupen i norr. Fyllningen återfinns troligtvis över hela planområdet och utgörs av byggnadsavfall som exempelvis tegel. Berg Inom planområdet finns inget berg men 5 meter norr om planområdet finns en 12 meter hög brant. Berget utgörs av en naturligt slipad häll utan lösa block eller stenar som kan komma att påverka planområdet. Storstabiliteten är god. Berget i området utgörs av en grå gnejs som går i dagen som naturlig häll. Geohydrologiska förhållanden Grundvattenytan ligger i Skanskas utredning utförd 1988 på +2,4 (RH2000) i borrhål Geotekniska rekommendationer Planerad Byggnation Inom området planeras för flerbostadshus med 4 våningsplan och ett källarplan under mark. Stabilitetsförhållanden Jord Området måttliga lutning (<1:12) i kombination med att jorden utgörs av friktionsjord medför att stabilitetsförhållandena är tillfredställande. Berg Berget ovan detaljplanområdet utgörs av naturlig häll och några lösa stenar och block kunde inte noteras. Det kunde inte heller ses några problem med storstabiliteten. Några bergtekniska åtgärder eller restriktioner bedöms därför inte aktuella. Grundläggning Föreslagen byggnation, ett fyravåningshus med källare, kan grundläggas med platta på mark. 5 (6)

6 Schaktningsarbeten Eventuellt förekommande fyllning bör schaktas bort under såväl planerade byggnader som hårdgjorda ytor. I friktionsjorden kan tillfälliga schakt utföras med släntlutning 1:1,5. När föreslagen byggnation har fastslagits erfordras kompletterande undersökningar som underlag för dimensionering av grundläggning, ev åtgärder för tillfälliga stödkonstruktioner etc. WSP Samhällsbyggnad Geo Göteborg Sven Devert 6 (6)
