1 Stockholms Hamn AB UTREDNING AV MUDDERMASSOR Stockholm Nynäshamn, Norvikudden Stockholm Uppdragsnummer Melissa Feldtmann, SWECO VIAK ra02s SWECO VIAK Gjörwellsgatan 22 Box 34044, Stockholm Telefon Telefax Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

2 Innehållsförteckning 1 Inledning Bakgrund och syfte Befintligt underlag Inledande utredning Avgränsning Urval analysparametrar Nuvarande bottenförhållanden Geologi Geoteknik 10 2 Undersökningsförfarandet Beskrivning av delområden Utterviken Södra utsidan av Norvikudden Lilla Viken Norra utsidan av Norvikudden Norra Norvikudden mot Norviksfjärden 16 3 Bedömningsgrunder av föroreningshalter och riskklassning Naturliga bakgrundshalter Jämförelse med den nutida föroreningssituation Jämförelse med framtagna ekotoxikologiska data Jämförelse med generella riktvärden för förorenad mark 18 4 Riskbedömning av föroreningssituationen Föroreningshalter i delområden och nivåer Metalliska föroreningar Organiska föroreningar Näringsämnen Spädningsfaktorer Jämförelse av förhållanden vid tipplatserna Diskussion om grumlingsegenskaper hos muddermassorna 23 5 Slutsatser och rekommendationer 26 6 Ordlista 28 7 Referenser 30 ra02s Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

3 Bilagor Bilaga 1 Sammanställning av recenta bakgrundshalter från SGU och andra undersökningar inom regionen och närområdet. Bilaga 2 Sammanställning av föroreningshalter i sediment vid Norvikudden från undersökning utförd maj Bilaga 3 Sammanställning av föroreningshalter vid de tänkbara tipplatserna Bilaga 4 Kopior av originalprotokoll av analyser ra02s Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

4 1 Inledning 1.1 Bakgrund och syfte Stockholms Hamn AB planerar att anlägga en container- och rorohamn vid Norvikudden med planerad byggstart under 2007, se figur 1. Figur 1 Översiktsbild av framtida hamnområde. Hamnen beräknas ta cirka 10 år att färdigställa. Vid anläggandet av hamnen beräknas till ca m 3 finmaterial (till största delen glaciala leror) behövs muddras bort. Beroende av muddrings- och tippningstekniker beräknas muddermassorna svälla i omfång till ca m3 (ref 2). ra02s Denna rapport är en sammanställning av en miljöteknisk sedimentutredning av muddermassorna utförd under maj 2006 och Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 1 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

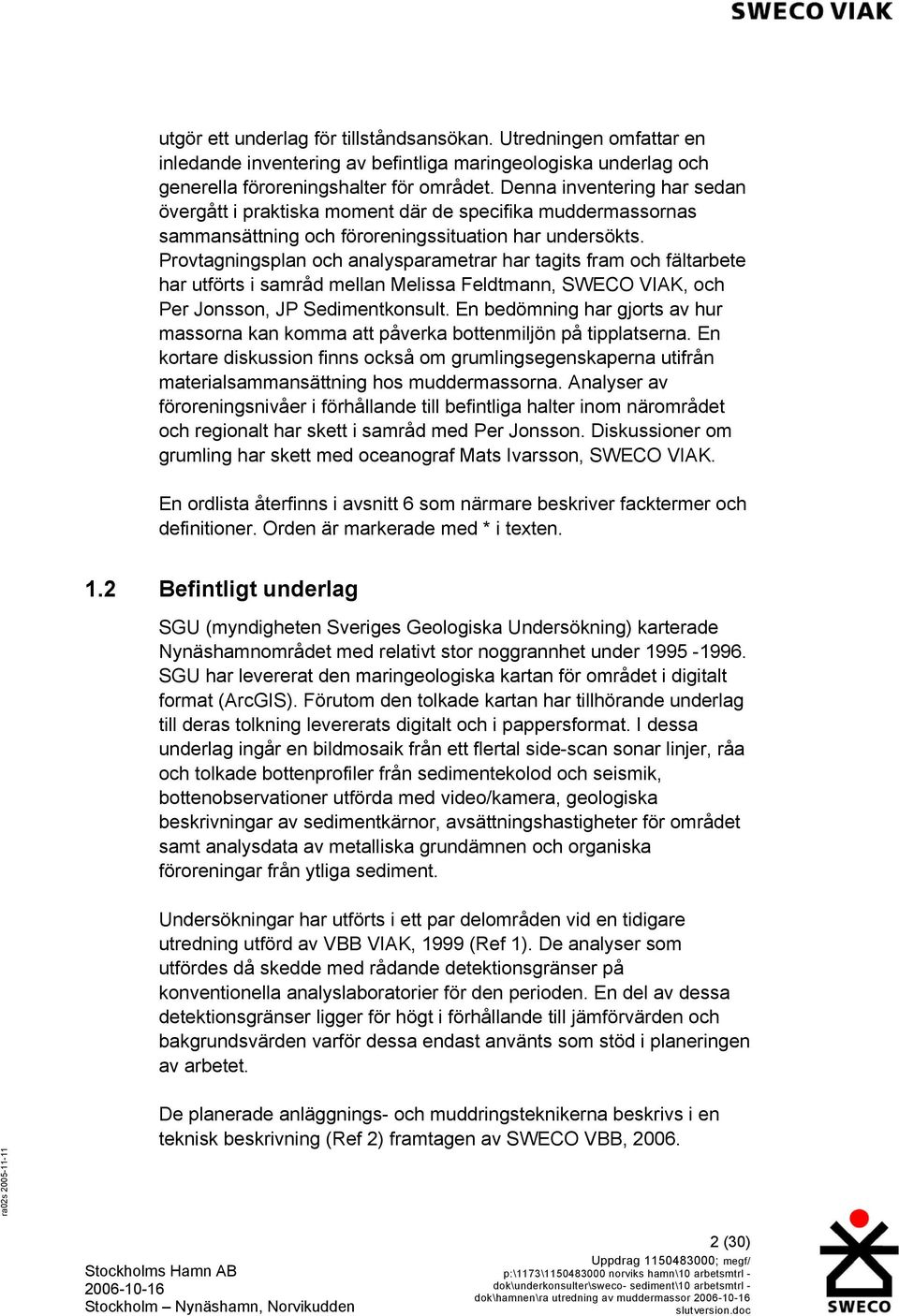

5 utgör ett underlag för tillståndsansökan. Utredningen omfattar en inledande inventering av befintliga maringeologiska underlag och generella föroreningshalter för området. Denna inventering har sedan övergått i praktiska moment där de specifika muddermassornas sammansättning och föroreningssituation har undersökts. Provtagningsplan och analysparametrar har tagits fram och fältarbete har utförts i samråd mellan Melissa Feldtmann, SWECO VIAK, och Per Jonsson, JP Sedimentkonsult. En bedömning har gjorts av hur massorna kan komma att påverka bottenmiljön på tipplatserna. En kortare diskussion finns också om grumlingsegenskaperna utifrån materialsammansättning hos muddermassorna. Analyser av föroreningsnivåer i förhållande till befintliga halter inom närområdet och regionalt har skett i samråd med Per Jonsson. Diskussioner om grumling har skett med oceanograf Mats Ivarsson, SWECO VIAK. En ordlista återfinns i avsnitt 6 som närmare beskriver facktermer och definitioner. Orden är markerade med * i texten. 1.2 Befintligt underlag SGU (myndigheten Sveriges Geologiska Undersökning) karterade Nynäshamnområdet med relativt stor noggrannhet under SGU har levererat den maringeologiska kartan för området i digitalt format (ArcGIS). Förutom den tolkade kartan har tillhörande underlag till deras tolkning levererats digitalt och i pappersformat. I dessa underlag ingår en bildmosaik från ett flertal side-scan sonar linjer, råa och tolkade bottenprofiler från sedimentekolod och seismik, bottenobservationer utförda med video/kamera, geologiska beskrivningar av sedimentkärnor, avsättningshastigheter för området samt analysdata av metalliska grundämnen och organiska föroreningar från ytliga sediment. Undersökningar har utförts i ett par delområden vid en tidigare utredning utförd av VBB VIAK, 1999 (Ref 1). De analyser som utfördes då skedde med rådande detektionsgränser på konventionella analyslaboratorier för den perioden. En del av dessa detektionsgränser ligger för högt i förhållande till jämförvärden och bakgrundsvärden varför dessa endast använts som stöd i planeringen av arbetet. ra02s De planerade anläggnings- och muddringsteknikerna beskrivs i en teknisk beskrivning (Ref 2) framtagen av SWECO VBB, Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 2 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

6 1.3 Inledande utredning Avgränsning I ett första skede har en avgränsning av fördelning och omfattning av muddermassor gjorts. Om man utgår från djupgåendet för de dimensionerande fartygen samt behov av djupmarginal mellan fartygen och havsbottnen blir behovet av vattendjupet vid de olika kajerna som följer, se figur 2: Planerat slutligt vattendjup vid kaj, ca (m) Kaj 1 4: 16 m Kaj 5 6: 14 m Kaj 7 9: 10 m ra02s Figur 2. Bilden ovan visar layouten för hamnen. Hamnen kommer att byggas i etapper. Mer utförlig information återfinns i den tekniska beskrivningen (Ref 2). Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 3 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

7 Vattendjupet inom området för planerade muddringar och utfyllnader varierar mellan 1 m och m. Sedimentprofilen utgörs av 2 20 m lera och därunder ett tunt lager morän ovanpå berg. Utifrån tidigare geotekniska undersökningar utförda under 1980-talet och de planerade vattendjup för hamnområdet har underlag framtagits som beskriver fördelningen av muddermassorna indelat i områden A till F, se figur 3. Figur 3 Utfyllnads- och schaktningsområden under vatte. Mer utförlig information finns i tekniska beskrivningen (Ref 2). ra02s Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 4 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

8 Område A: I viken som ska fyllas ut bakom kaj 3, Lilla Viken, är vattendjupet mindre än 5 m. Bottnen består av lera med en mäktighet som varierar mellan 0 och ca 15 m. På sträckan för kaj 1 och 2 samt södra delen av kaj 3 avtar vattendjupet från ca m i söder till 0 m i norr. Bottenlera förekommer med varierande mäktighet, som mest ca 20 m. Lokalt i området för kaj 1 förekommer bergbotten på ca 10 m vattendjup. Område B: I viken som ska fyllas ut i områdets sydligaste del, Utterviken, varierar vattendjupet mellan ca 1 m och 10 m. Bottnen består av lera med en mäktighet av typiskt ca 4 6 m och lokalt ca m. Område C: På sträckan för kaj 8 och 9 är vattendjupet ca m. Uppgifter saknas om bottnens beskaffenhet. Bedömningsmässigt kan bottnen bestå av lera med en mäktighet av ca 2-10 m. Område D: På sträckan för kaj 5 och 6 är området redan utfyllt med sprängsten, dock inte till slutlig kajlinje. Vattendjupet utanför slänten varierar mellan ca 10 m och 20 m. Under de utfyllda massorna i slänten finns ställvis lera med ca 2 3 m mäktighet. Bottnen utanför slänten består ställvis av lera med stor mäktighet, drygt ca 20 m som mest lokalt i norra delen. I området för kaj 5 och 6 förekommer lokalt bergbotten på ca 5 m vattendjup. Område E: På sträckan för norra delen av kaj 3 och hela kaj 4 finns berg i dagen. Bottnen består av berg som till viss del kan vara överlagrad av lera. Område F: På huvuddelen av sträckan för kaj 7 finns berg i dagen. Uppgifter saknas om havsbottnens beskaffenhet, men bedöms bestå av berg som till viss del kan vara överlagrad av lera. ra02s Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 5 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

9 De muddermassor som ska muddras indelas i två olika föroreningsnivåer med en vertikal avgränsning: 1. De ytliga sedimenten har avsatts eller omblandats under industriell era och kan därför innehålla diffusa föroreningar och föroreningar från punktkällor från närområdet. Punktkällor kan t ex bestå av spridning av föroreningar från industriell verksamhet med lokal anknytning eller illegal tippning. Diffusa föroreningar är de som ingår i regionens eller Östersjöns generella belastning. Den diffusa föroreningen motsvarar den recenta bakgrundshalten. 2. De djupare sedimenten avspeglar pre-industriella halter. Sediment avsatta före industriell tid motsvarar den normala geokemiska sammansättningen av bottensediment och halterna i dessa sediment betecknas som naturliga bakgrundshalter*. Avgränsning mellan ytliga och djupare sediment bedömdes preliminärt utifrån en tidigare utredning (Ref 1) och underlagsmaterial från SGUs tidigare maringeologiska kartering utförd 1995 till Fältarbetet verifierade gränsen mellan sentida sediment och prehistoriskt opåverkat sediment till mellan ca cm beroende på läge och vattendjup Urval analysparametrar De tänkbara föroreningskällorna inom närområdet består av fartygstrafik, ett raffinaderi, marina militära hamnanläggningar, tidigare tippade sprängstensmassor utmed strandlinjer och Grönviksvarvet i Uttervikens södra del. ra02s SGU har utfört punktvisa provtagningar med analyser av ett stort antal föroreningsparametrar inom närområdet (Bilaga 1). Deras analyser har inte påvisat några markanta punktkällor inom Norvikområdet. Halterna tycks sammanfalla med de recenta bakgrundshalterna inom regionen (Bilaga 1). Baserat på den information som finns om föroreningssituationen inom närområdet och regionen (Bilaga 1) har analysparametrar valts ut för att kunna påvisa om där finns några avvikelser i halterna i muddermassorna. Utifrån den diffusa belastningen som framgår av SGUs tidigare analyser och från övriga undersökningar (bilaga 1) utförda i regionen Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 6 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

10 har analysparametrar valts ut för att jämföras med föroreningsinnehåll i muddermassorna. Följande parametrar har valts ut: Metallerna bly, kadmium, krom, koppar, kobolt, nickel, zink samt arsenik och kvicksilver Polycykliska aromatiska kolväten (PAH), polyklorerade bifenyler (PCB) Tributyltenn (TBT) och dess nedbrytningsprodukter Alifater och aromater (oljeprodukter) och BTEX (lättflyktiga aromater). Glödrest, torrsubstans, totalt organiskt kol (TOC) och totalfosfor För att kunna urskilja lokala trender har metaller och glödrest analyserats enskilt för varje provpunkt medan övriga analyser har analyserats områdesvis. Vid provtagningen har det sentida sedimentet också avgränsats i djupled. Djupare prover har analyserats separat med tonvikt på metaller och glödförlust men även i viss mån organiska föroreningar för att kunna verifiera den okulära bedömningen. 1.4 Nuvarande bottenförhållanden Geologi Området såväl över och under vattnet är kuperat med ibland markanta bergsluttningar och dalgångar. Bottenytan inom närområdet domineras enligt maringeologiska kartan och side-scan sonar bilden av avsättning av postglaciala leror, se figur 4 och 5. En skarp nordsydlig sprickdal löper under vattnet mellan Norvikudden och Låsudden med branta bergsväggar på respektive sidor. I dalgången har meter glacial och postglacial lera successivt fyllt igen de djupaste delarna till ett nuvarande vattendjup av ca 35 meter. ra02s Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 7 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

11 Figur 4 Utsnitt ur SGUs maringeologiska karta 9i Nynäshamn med omfattande undersökningsområdet inritat. ra02s Figur 5 Side-scan sonar bild (SGU Nynäshamn 9i) avgränsad av detaljer från sjökort 616 Dalarö-Nynäshamn från Sjöfartsverket tillstånd nr Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 8 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

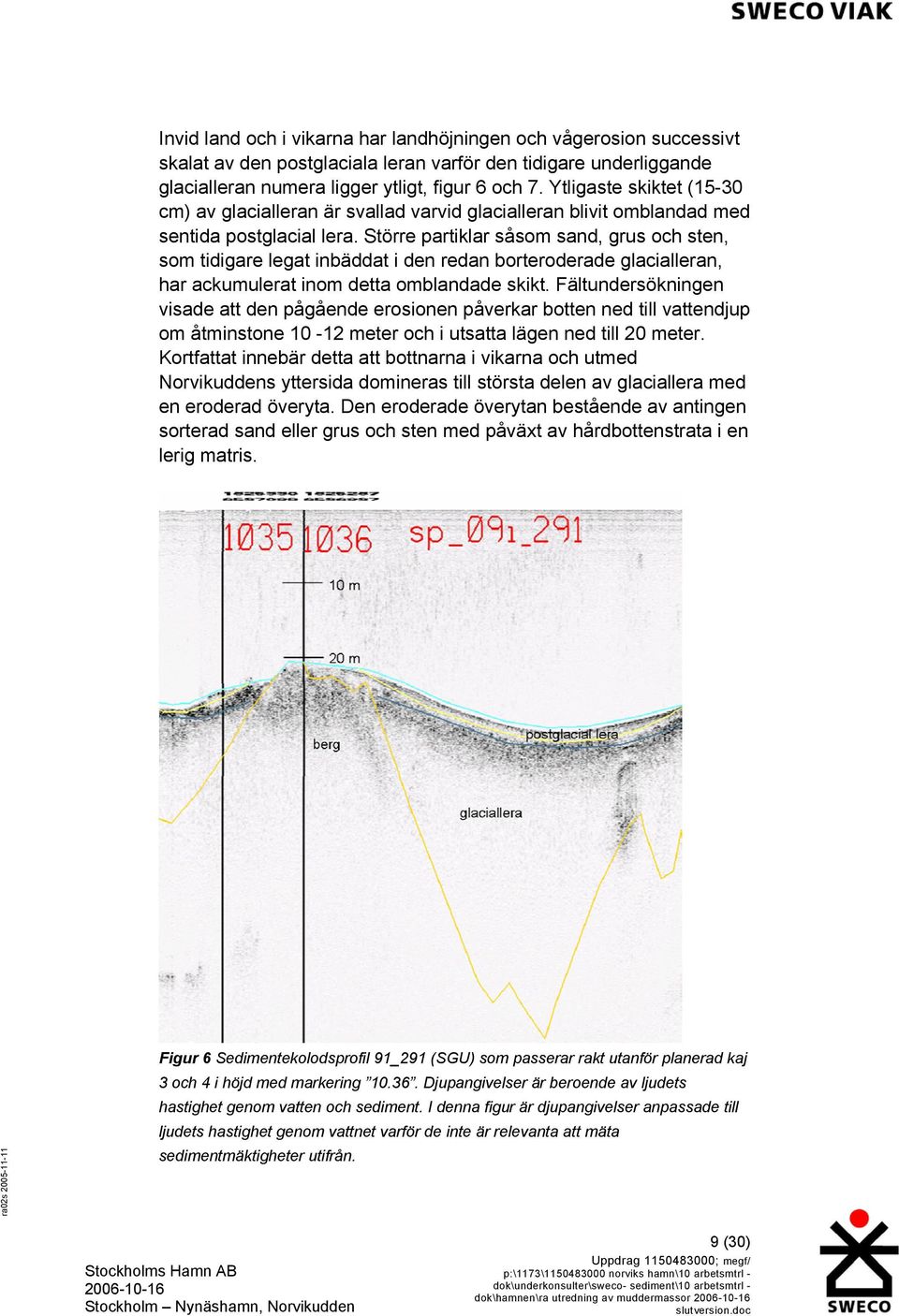

12 Invid land och i vikarna har landhöjningen och vågerosion successivt skalat av den postglaciala leran varför den tidigare underliggande glacialleran numera ligger ytligt, figur 6 och 7. Ytligaste skiktet (15-30 cm) av glacialleran är svallad varvid glacialleran blivit omblandad med sentida postglacial lera. Större partiklar såsom sand, grus och sten, som tidigare legat inbäddat i den redan borteroderade glacialleran, har ackumulerat inom detta omblandade skikt. Fältundersökningen visade att den pågående erosionen påverkar botten ned till vattendjup om åtminstone meter och i utsatta lägen ned till 20 meter. Kortfattat innebär detta att bottnarna i vikarna och utmed Norvikuddens yttersida domineras till största delen av glaciallera med en eroderad överyta. Den eroderade överytan bestående av antingen sorterad sand eller grus och sten med påväxt av hårdbottenstrata i en lerig matris. Figur 6 Sedimentekolodsprofil 91_291 (SGU) som passerar rakt utanför planerad kaj 3 och 4 i höjd med markering Djupangivelser är beroende av ljudets hastighet genom vatten och sediment. I denna figur är djupangivelser anpassade till ra02s ljudets hastighet genom vattnet varför de inte är relevanta att mäta sedimentmäktigheter utifrån. 9 (30) Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl dok\underkonsulter\sweco- sediment\10 arbetsmtrl dok\hamnen\ra utredning av muddermassor slutversion.doc

13 Figur 7 Sedimentekolodsprofil 91_460 (SGU) som passerar över det djupaste området direkt öster om Norvikudden. Djupangivelser är beroende av ljudets hastighet genom vatten och sediment. I denna figur är djupangivelser anpassade till ljudets hastighet genom vattnet varför de inte är relevanta att mäta sedimentmäktigheter utifrån Geoteknik Muddermassorna bedöms i huvudsak utgöras av lös lera och gyttja, men vid muddring i anslutning till redan utfyllda områden och framför utfyllnadsfronter där successiv muddring ska göras kommer muddermassorna även att innehålla sprängsten helt eller delvis. I de områden där bergsprängning ska göras består muddermassorna så gott som uteslutande av sprängsten. Strandlinjen utgörs av berg och fyllnadsmassor som under vattenlinjen stupar brant ned till stora vattendjup. På ett flertal ställen utmed den östra sidan av Norvikudden där botten lutar mycket brant mot öst har det uppstått sedimentskred av överlasten. Inom dessa områden ökar halten grus och sten i det sedimentet även en bit ut från stranden. ra02s Innan nuvarande utfyllnad genomfördes utfördes en omfattande akustisk profilering i området år 1978 (Ref 3). Den akustiska profileringen visar sjöbottnens nivå och nivån för gränsen mellan lerbotten och fast botten. Geotekniska undersökningar genomfördes Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 10 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

14 under 1980-talet inom det vattenområde som senare fylldes ut samt inom det nuvarande vattenområdet i nordost (Ref 2). Geotekniska undersökningar genomfördes år 1999 i områdets södra del för bestämning av lermäktigheter i 13 punkter och bergnivåer i 4 punkter. Ostörda prover togs på flera nivåer i 3 punkter för analys i laboratorium. 2 Undersökningsförfarandet Området har indelats i fem sedimentområden, se figur 8, utifrån närhetsprincipen och de geologiska faktorerna som styr erosions- och sedimentationsprocesserna för att se om det finns specifika trender i sedimentsammansättning eller föroreningshalter. Figur 8 Provpunkter inom i sedimenten vid Norvikudden utlagda på maringeologiska kartan 9i Nynäshamn. ra02s Provtagning av sedimenten har syftat till att penetrera det ytliga sentida erosionsskiktet och ned till det underliggande äldre ostörda sedimentskiktet. Uttag av prover har skett på motsvarande två djupnivåer: Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 11 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

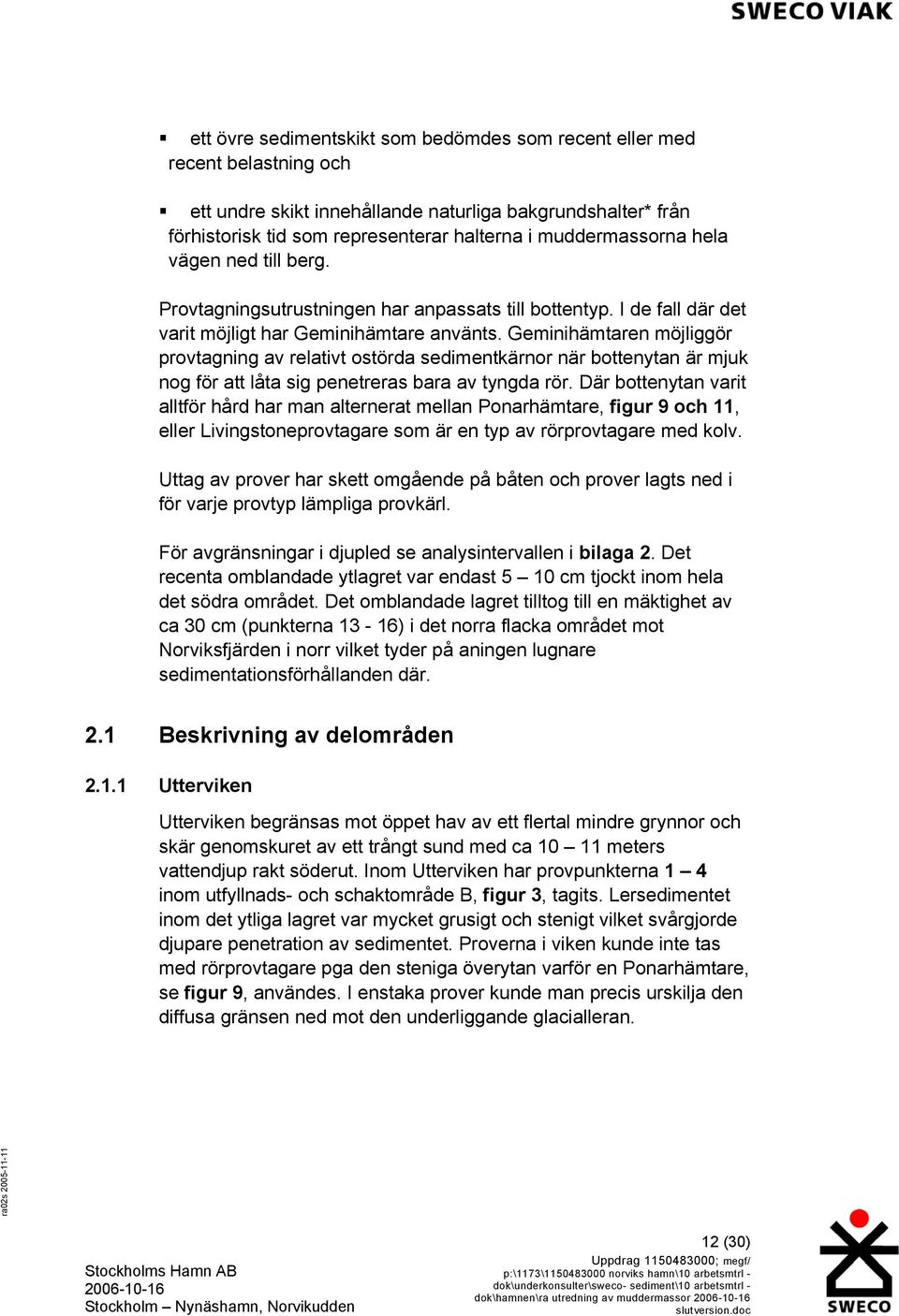

15 ett övre sedimentskikt som bedömdes som recent eller med recent belastning och ett undre skikt innehållande naturliga bakgrundshalter* från förhistorisk tid som representerar halterna i muddermassorna hela vägen ned till berg. Provtagningsutrustningen har anpassats till bottentyp. I de fall där det varit möjligt har Geminihämtare använts. Geminihämtaren möjliggör provtagning av relativt ostörda sedimentkärnor när bottenytan är mjuk nog för att låta sig penetreras bara av tyngda rör. Där bottenytan varit alltför hård har man alternerat mellan Ponarhämtare, figur 9 och 11, eller Livingstoneprovtagare som är en typ av rörprovtagare med kolv. Uttag av prover har skett omgående på båten och prover lagts ned i för varje provtyp lämpliga provkärl. För avgränsningar i djupled se analysintervallen i bilaga 2. Det recenta omblandade ytlagret var endast 5 10 cm tjockt inom hela det södra området. Det omblandade lagret tilltog till en mäktighet av ca 30 cm (punkterna 13-16) i det norra flacka området mot Norviksfjärden i norr vilket tyder på aningen lugnare sedimentationsförhållanden där. 2.1 Beskrivning av delområden Utterviken Utterviken begränsas mot öppet hav av ett flertal mindre grynnor och skär genomskuret av ett trångt sund med ca meters vattendjup rakt söderut. Inom Utterviken har provpunkterna 1 4 inom utfyllnads- och schaktområde B, figur 3, tagits. Lersedimentet inom det ytliga lagret var mycket grusigt och stenigt vilket svårgjorde djupare penetration av sedimentet. Proverna i viken kunde inte tas med rörprovtagare pga den steniga överytan varför en Ponarhämtare, se figur 9, användes. I enstaka prover kunde man precis urskilja den diffusa gränsen ned mot den underliggande glacialleran. ra02s Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 12 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

16 Figur 9 Foto på gillrad ponarhämtare på väg ned vid provtagning vid södra Norvikudden Södra utsidan av Norvikudden På utsidan av södra Norvikudden togs provpunkterna 5 7 som framförallt sammanfaller med utfyllnads- och schakt område A, se figur 3, där mycket stora volymer sediment ska muddras ned till relativt stora djup. Botten domineras av en successivt ökande sedimentmäktighet ut mot djupområdena. Ett flertal bottenhugg gjordes på olika djup utmed den branta sluttningen för att en helhetsuppfattning av sedimenten skulle kunna skapas. Proverna uppvisade liknande färg, konsistens och utseende som sedimenten i Utterviken. Pågående erosion av sedimentytan var påtaglig inom vattendjup ned till ca meter och provtagning skedde i ett flertal punkter innan det övre grövre lagret kunde penetreras. Botten dominerades av ca cm av uppblandad och eroderad glaciallera i det övre skiktet med ett stort innehåll av grus och småsten, se figur 10. Därunder återfanns en varvig glaciallera med siltiga skikt. ra02s Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 13 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

17 Figur 10 Prov taget med Geminihämtare på 16 meters djup vid provpunkt 5 utanför södra Norvikudden. I bakgrunden ses delar av den sprängstensvall som lades ut på 1980-talet och i norr den norra Norvikudden. Grovmaterialet inom området söder om Norvikudden är delvis en rest från den eroderade glacialleran men hänger också samman med ett flertal undervattenskred som skett dels då vallar av sprängsten lagts ut ovanpå leran utmed landkonturen under 1980-talet, se bakgrunden i figur 10. Vid större djup tilltar den moderna avsättningen av postglacial lera, se figur 11. ra02s Figur 11 Bild på överytan av eroderad glaciallera i provpunkt 5, 20 meters vattendjup, med inblandning av postglacial lera i muddermassorna utanför den södra delen av Norvikudden. Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 14 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

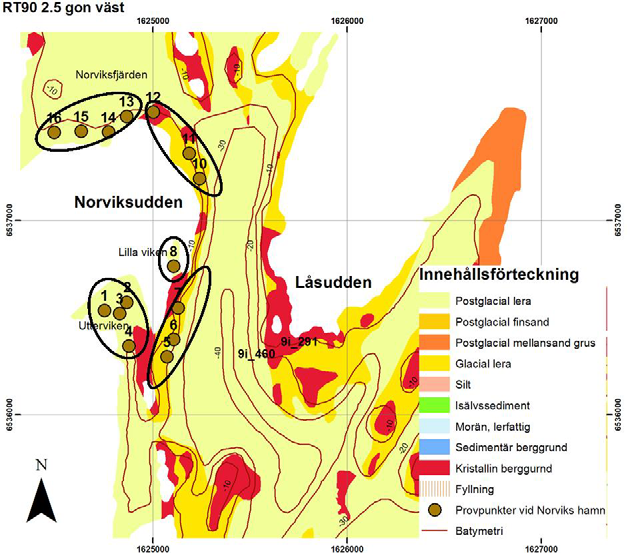

18 2.1.3 Lilla Viken I norra delen av utfyllnads- och schaktområde A, se figur 3, i Lilla viken togs provpunkt 8 och 9. Hela viken dominerades av en sandig och siltig överyta utan några tecken på ackumulationsbottnar. Sanden var delvis mycket tjock och svårpenetrerad varför endast en punkt kunde tas upp i sin helhet. Sedimentprovet i Lilla viken (punkt 8) styrkte att viken är underlagrad av varviga glacialleror direkt under den sorterade sanden, se figur 12. Ett prov uttogs för metallanalys (ca cm) för att kunna identifiera den naturliga bakgrundshalten för området utan kontakt med modern eller historisk industribelastning. Punkt 9 var lokaliserad nära den eroderade tröskeln till viken. Tröskeln bestod av grov sten på berg varför inget prov kunde upptas. Figur 12 Foto på sedimentkärna 8 i Lilla viken som är tagen från liten båt med Livingstoneprovtagare Norra utsidan av Norvikudden Utmed den norra utsidan av Norvikudden inom områdena D och F, se figur 3, togs provpunkterna I norra delen av området hittades endast ett tunt lager postglaciala avsättningar direkt på vad som bedömdes vara berg. I punkterna 10 och 12 kunde endast 15 cm sediment tas upp. I punkt 11, se figur 13, kunde ett prov tas med en Geminihämtare ned till ett sedimentdjup av 36 cm. Detta prov uppvisade ett tunt lager brun postglacial lera ovanpå grå siltig glaciallera. ra02s Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 15 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

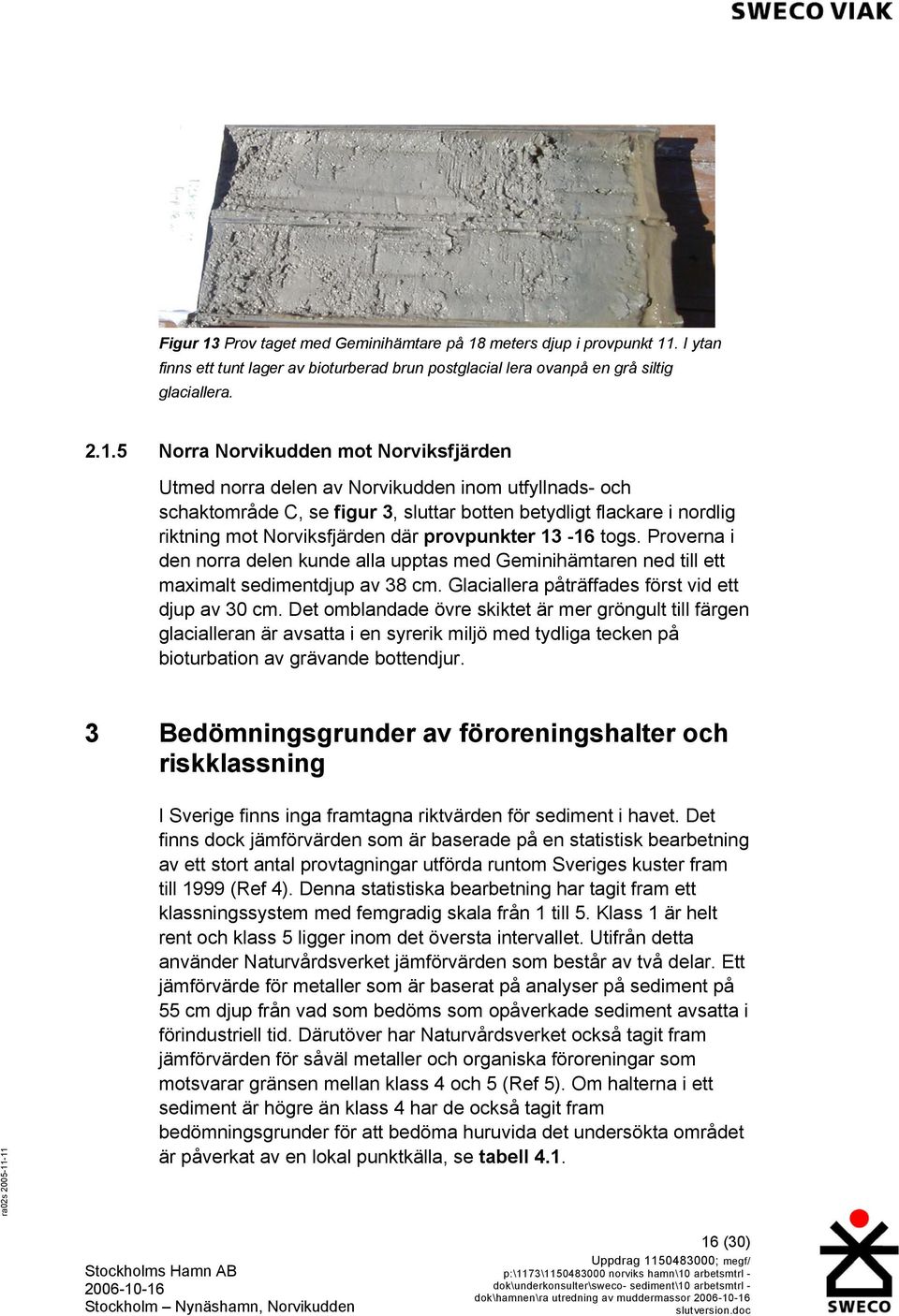

19 Figur 13 Prov taget med Geminihämtare på 18 meters djup i provpunkt 11. I ytan finns ett tunt lager av bioturberad brun postglacial lera ovanpå en grå siltig glaciallera Norra Norvikudden mot Norviksfjärden Utmed norra delen av Norvikudden inom utfyllnads- och schaktområde C, se figur 3, sluttar botten betydligt flackare i nordlig riktning mot Norviksfjärden där provpunkter togs. Proverna i den norra delen kunde alla upptas med Geminihämtaren ned till ett maximalt sedimentdjup av 38 cm. Glaciallera påträffades först vid ett djup av 30 cm. Det omblandade övre skiktet är mer gröngult till färgen glacialleran är avsatta i en syrerik miljö med tydliga tecken på bioturbation av grävande bottendjur. 3 Bedömningsgrunder av föroreningshalter och riskklassning ra02s I Sverige finns inga framtagna riktvärden för sediment i havet. Det finns dock jämförvärden som är baserade på en statistisk bearbetning av ett stort antal provtagningar utförda runtom Sveriges kuster fram till 1999 (Ref 4). Denna statistiska bearbetning har tagit fram ett klassningssystem med femgradig skala från 1 till 5. Klass 1 är helt rent och klass 5 ligger inom det översta intervallet. Utifrån detta använder Naturvårdsverket jämförvärden som består av två delar. Ett jämförvärde för metaller som är baserat på analyser på sediment på 55 cm djup från vad som bedöms som opåverkade sediment avsatta i förindustriell tid. Därutöver har Naturvårdsverket också tagit fram jämförvärden för såväl metaller och organiska föroreningar som motsvarar gränsen mellan klass 4 och 5 (Ref 5). Om halterna i ett sediment är högre än klass 4 har de också tagit fram bedömningsgrunder för att bedöma huruvida det undersökta området är påverkat av en lokal punktkälla, se tabell 4.1. Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 16 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

20 Tabell 4.1 Huvudprincip för bedömning av avvikelse från jämförvärde Uppmätt värde Bedömning / jämförvärde Ingen eller liten påverkan av punktkälla < 1 Trolig påverkan av punktkälla 1-5 Stor påverkan av punktkälla 5-25 Mycket stor påverkan av punktkälla > 25 Jämförvärdena är inte anpassade till effektnivåer i sediment varför en jämförelse också görs gentemot framtagna effektnivåer från i första hand Kanada (Ref 6) men för t ex TBT görs jämförelser med nya forskningsrön från Sverige (kommunikation Åke Granmo och Ingmar Cato, SGU), Norge och inom övriga Europa. De analyserade halterna i de provtagna sedimenten finns redovisade i tabeller i bilaga 2 tillsammans med jämförelser med avvikelseklasser och tillståndsklasser (Ref 4). Kopior av originalprotokollen som återfinns i bilaga Naturliga bakgrundshalter ra02s Glaciallera som avsatts före historisk tid och som inte har utsatts för diffusa föroreningar används för framtagande av naturliga bakgrundshalter* inom utredningen. Inom området har den successiva landhöjningen inneburit en successiv erosion och borttransport av eventuella ovanpåliggande postglaciala leror från årtusenden efter istiden. I dagsläget ligger därför glaciallerorna ytligt i de grunda områdena med en överyta bestående av en blandning av glaciallera och recent (nutida) lera med en ansamling av grövre uteroderat material. Glacialleran har kunnat verifieras i tre av provpunkterna (punkterna 8, 11 och 15) där man kunnat penetrera det övre skiktet och kunnat verifiera den varviga glacialleran. Glaciallera betecknas som nollprov i denna utredning då de avspeglar den naturliga lakningen från berggrunden och moränen inom regionen utan inslag av mänsklig föroreningspåverkan. Organiska föroreningar ska inte förekomma naturligt i glaciala leror såvida det inte finns sprickbildningar i leran som kan leda förorenat porvatten ned genom glacialleran eller via diffusion. I leror sker diffusion mycket långsamt och påverkanszonen från ovanliggande förorenade massor blir i allmänhet mycket liten. De glaciala lerorna som har hittats på plats var varviga och ostörda utan sprickbildning Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 17 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

21 varför de bedömdes som opåverkade inom vattenområdet. Nollprov har hanterats med extra försiktighet för att säkerställa att ingen kontaminering skett i hanteringen av proverna. 3.2 Jämförelse med den nutida föroreningssituation Föroreningssituationen av metaller och organiska föroreningar i sedimenten bedöms i denna utredning i relation till Naturvårdsverkets bedömningsgrunder för Kust och Hav (Ref 4) i klass 1 till 5 varav klass 1 är helt rena sediment utan diffus påverkan, klass 3 är Gränsen mellan klass 4 och 5 utgörs av 95-percentilen av insamlade data. vilket också används som jämförvärde för varje delämne (Ref 5). En bedömning har också gjorts i förhållande till recenta bakgrundsdata från SGUs provtagningar inom Nynäshamnsområdet utförda under 1995 till 1996 (bilaga 1) samt ett antal andra forskningsprojekt och utredningar från Nynäshamnsområdet och Egentliga Östersjön (utsjön) sammanställda av Per Jonsson som finns i bilaga Jämförelse med framtagna ekotoxikologiska data Då Naturvårdsverkets bedömningsgrunder inte främst är baserade på en riskbedömning eller ekotoxikologiska effekter görs även en bedömning av föroreningshalterna utifrån Canadian Environmental Quality Guidelines, 2003 (Ref 6) för att fastställa eventuella miljörisker. Gällande TBT pågår forskning ännu inom området men flera länder i Europa och Nordamerika har utifrån senaste forskningsrönen (Ref 7) framtagit ett tillfälligt förslag på ett gränsvärde på ca µg/kg som är baserat på ekotoxikologiska risker hos känsliga arter. 3.4 Jämförelse med generella riktvärden för förorenad mark ra02s Muddermassorna bedöms i bilaga 2 i förhållande till generella riktvärden för känslig och mindre känslig markanvändning (Ref 8) för en eventuell återanvändning av massorna på land istället. Dessa generella riktvärden framtogs 1996 av Naturvårdsverket utifrån modifierad en riskbedömning från Holland där man väger in såväl ekotoxikologiska och humantoxikologiska aspekter. Riktvärden för känslig markanvändning omfattar att jorden inte ska utgöra en risk Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 18 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

22 människor bl a för grönsaksodling, damning, oralt intag och hudkontakt och tillämpas främst inom bostadsområden. Mindre känslig markanvändning används främst inom industriområden där man kan utesluta bl a grönsaksodling. 4 Riskbedömning av föroreningssituationen 4.1 Föroreningshalter i delområden och nivåer Vid provtagningen av muddermassorna delades området initialt upp i fem delområden som avgränsades baserat på framförallt läge. Även grundläggande skillnader i sedimentationsmiljö beaktades så som exponering mot havet, naturliga avgränsningar så som vikar och lutning av underliggande berggrund. Proverna inom varje delområde analyserades i två skilda nivåer med en tydlig vertikal avgränsning. Separationen mellan dessa två nivåer gjordes utifrån den geologiska bedömningen i samband med fältarbetet. Det undre lagret kännetecknar sediment som avsatts i förindustriell tid och bör därför inte vara märkbart påverkat av människan. Det översta ytliga lagret är relativt tunt (ca cm) pga av pågående erosion och utgör en bioturberad* blandning av erosionsmaterial från det undre sedimentet och sediment avsatt under industriell period. Det undre materialet utgör en god grund för jämförelser med naturliga bakgrundshalter* medan det ytliga också bör jämföras med risker för miljöeffekter och har därför klassats i förhållande till recenta bakgrundshalter och relevanta jämförvärden. Det ytliga sedimentet utgör endast 4% av den totala mängden muddermassor. Resterande muddermassor (de djupare) är avsatta utan mänsklig påverkan och är generellt oförorenade i förhållande till vad som återfinns på Östersjöns och skärgårdens ackumulationsbottnar som avsatts i modern tid Metalliska föroreningar ra02s Vid jämförelse med ackumulationsområdena runtomkring är metallhalterna i de ytliga sedimenten vid Norvikudden lägre eller jämförbara med recenta bakgrundshalter, jämför bilaga 1. I förhållande till metallhalterna på botten på de utredda tipplatserna är Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 19 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

23 metallhalterna i de ytliga sedimenten likvärdiga eller lägre. Glacialerorna bedöms som rena från föroreningar då de reflekterar naturliga metallhalter för regionen utan mänsklig miljöpåverkan. Analyserna av de direkt underliggande glaciallerorna (Bilaga 2) invid Norvikudden påvisar att halter av metallerna zink, koppar och krom är naturligt förhöjda till klass 3 inom Norvikområdet. Denna naturliga avvikelse följer med upp i de ytliga mer recenta sedimenten. Övriga metalliska grundämnen ligger inom avvikelseklass 1 och 2 (ingen till liten avvikelse, Ref 4). Gällande metallhalterna har proverna inte delats in i delområden utan varje prov har analyserats separat. Utifrån analyserna konstaterades det att halterna i sedimenten uppvisar en stor homogenitet för området med undantag i tre punkter (2, 3 och 5, se karta i figur 3) som beskrivs nedan. Halterna bly i de ytliga sedimenten i Utterviken påvisade en existerande punktkälla av metallen bly. Halten bly i de ytliga sedimenten varierade från 44 till 160 mg/kg (avvikelseklass 4 och 5, se bilaga 2) med högst halter i närområdet till Grönviksvarvet i södra delen av viken. Halten bly i punkt 3 låg ca 1,5 över jämförelsevärdet (Ref 4) för bly vilket innebär ska tolkas som att Grönviksvarvet är en trolig punktkälla. Vid jämförelse med ekotoxikologiska effektnivåer (PEL*, probable effect level) framtagna i Kanada var medelhalten i Utterviken i ytan under effektnivåer (Pb sed mg/kg) medan den högsta nivån i södra delen ligger något över de lägsta effektnivåerna. De ytliga blyhaltiga massorna kommer att vara alltför tunna för att teknikmässigt kunna separeras ut från de underliggande glaciala lerorna vid muddring. Belastningen av bly bör därför bedömas som liten vid ett muddringsförfarande. Halterna bly bedöms därmed också som låga vid jämförelse med recenta bakgrundshalter i närområdet och regionen (bilaga 1). I det södra området utanför Norvikudden finns en punkt (5) med förhöjda blyhalter på upp till 120 mg/kg (avvikelseklass 3, se bilaga 2). Provet i punkt 5 ligger inom en sedimentmassa som kan ha skredat ned från det tidigare utfyllda området (1980-talet) varför man kan misstänka att delar av massorna i utfyllnadsområdet inte är helt fria från föroreningar. Dock tycks detta vara en isolerad avvikelse och inte en trend varför utfyllnaden troligen inte är generellt förorenad. ra02s De icke-eroderade glaciallerorna under ytskiktet (96% av den totala volymen muddermassor) bedöms vara helt rena med avseende på miljöbelastande ämnen. Halter av metaller som återfinns inom Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 20 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

24 området reflekterar den outspädda naturliga bakgrundsbelastningen från berggrunden inom avrinningsområdet Organiska föroreningar De organiska analyserna har utförts på samlingsprov från samtliga delområden för att kunna urskilja trender. I provpunkter där det varit möjligt att penetrera till de underliggande sedimenten har verifierande analyser utförts för att kunna uppvisa att halterna avtar eller är obefintliga i de underliggande sedimenten, se analysresultat i bilaga 2. I sedimenten utanför de norra delarna av Norvikudden är halterna av organiska föroreningar låga eller obefintliga i såväl djupa som ytliga sediment. PAH uppvisar en liten ökning i de ytliga sedimenten till låga halter (tillståndsklass 2) inom utmed södra utsidan av Norvikudden och i Utterviken. Halterna av PAH i samtliga delområden är mycket låga i jämförelse med kanadensiska ekotoxikologiska effektvärden (PEL*, probable effekt level) för sediment (Ref 6). En jämförelse med omgivningshalter PAH i den närmast belägna ackumulationsbottnarna mellan Låsudden och Norvikudden (se SGUs analyser i bilaga 1) och tipplatserna är halterna PAH i de ytliga sedimenten som ska muddras på mindre än 1/5. I jämförelse med regionen inom Nynäshamnsområdet och Mysingen ligger halterna mellan 3-6 gånger lägre och i förhållande till halterna på undersökta tipplatser (bilaga 3 och Ref 9) ligger halterna på mellan 2-6 gånger lägre. En förekomst av tunga alifatiska oljeprodukter inom Utterviken härrör sig troligen från Grönviksvarvet i den södra delen av området. Halterna är låga (<10 52 mg/kg, Bilaga 2 och Ref 1). I jämförelse mellan halterna alifater vid Norvikudden och de på tipplatserna är halterna betydligt lägre eller likvärdiga i muddermassorna. ra02s TBT (organiskt bundet tenn i formen tributyltenn) är ett bekämpningsmedel mot påväxt av bl a havstulpaner i båtbottenfärg som har använts mycket under senare halvan av 1900-talet och är förbjuden i Sverige sedan TBT hittas oftast ytligt i sedimenten och inte alls i sediment avsatt före modern tid. I sedimenten vid Norvikudden var halterna betydligt under dessa effektnivåer, som högst 3,7 µg/kg och i samtliga övriga prover under detektionsgränsen, dvs < 1 µg/kg. Halterna av TBT i de ytliga muddermassorna är mycket låga såväl i förhållande till halter inom regionen, på de Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 21 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

25 tänkbara tipplatserna, och under ekotoxikologiska effekter. TBT förekommer inte överhuvudtaget i den underliggande glacialleran. Detektionsgränserna för PCB är inte jämförbara med tillståndsklassningens lägre klasser (Ref 4). Vid jämförelse med recenta bakgrundshalter från SGUs analysdatabas (se bilaga 1) för regionen så tangerar detektionsgränsen de recenta bakgrundshalterna. Lokala halter PCB7 i sedimentackumulationsområdet direkt öster om Norvikudden ligger inom intervallet 0,0046 0,0077 mg/kg och inom regionen ligger de inom intervallet 0,0037 0,0116 mg/kg. Analyserna i sedimenten från denna undersökning påvisar inga halter över detektionsgränsen 0,005 mg/kg. Analysresultaten indikerar att det inte finns någon punktkälla för PCB i sedimenten som ska muddras och heller inte inom närområdet. Sannolikt följer PCB samma trend som PAH vilket innebär att de ligger betydligt under detektionsgränsen och sannolikt inom tillståndsklass 1 eller 2 (Ref 4) Näringsämnen Fosfor Halterna av totalfosfor är låga i muddermassorna. varför fosfor inte kan frigöras i någon nämnvärd omfattning när de vid en tippning läggs på vid tipplatserna även under syrefria eller -fattiga ackumulationsbottnen. 4.2 Spädningsfaktorer Geoteknikgruppen vid SWECO VBB har utifrån tidigare geotekniska undersökningar (Ref 3) gjort sammanställningar i sina arbetsunderlag med preliminära beräkningen av volymer muddermassor från det tilltänkta hamnområdet. Vid arbetsberäkningarna har området delats i ett rutnät och sedan har volymer beräknats för hela området som använts som underlag för att bedöma volymen ytliga sediment i förhållande till djupare sediment. ra02s För att kunna beräkna mängden ytliga leror med nutida diffusa- eller punktpåverkade föroreningarna har en överslagsberäkning gjorts med utgångspunkt från det rutnät som SWECO VBB använt. Genomsnittsmäktighet för de ytliga sedimenten i området har bedömts till 2 dm. Underliggande massor har bedömts som en sammanhängande volym av muddermassor fria från föroreningar. Resultatet av överslagsräkningen gav att den totala volymen muddermassor som innehåller diffusa föroreningar utgör ca m 3 vilket motsvarar mindre än 4 % av den totala volymen Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 22 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

26 muddermassan. Resterande volym muddermassor (drygt m 3 före svällning) bedöms vara fria från föroreningar. Baserat på ovanstående beräkning kan det konstateras att utspädningen blir stor för de planerade vattenarbetena vilket har betydelse när man bedömer miljöpåverkan och risker vid muddring och tippning i havet. Vid själva muddringen kan de översta ca två decimetrarna inte separeras ut varför även muddring i endast de ytliga sedimenten kommer att innebära en spädning på 3-4 gånger. Detta innebär att muddermassorna bör bedömas som rena eller obetydligt förorenade i samband med en muddring eller tippning av sedimentmassorna. 4.3 Jämförelse av förhållanden vid tipplatserna I rapporten om tippningsplatserna (Ref 9) beskrivs föroreningssituationen på fem olika tipplatser. En sammanställning av de recenta bakgrundshalterna inom regionen och inom tippområdena finns redovisade i sammanställningen i bilaga 1. Vid jämförelse med samtliga tipplatser (bilaga 3) är halterna med avseende på tungmetaller och organiska föroreningar högre eller likvärdiga på samtliga de tänkbara tipplatserna i jämförelse med sedimenten som ska muddras. Den nya sedimentytan som bildas av muddermassorna från Norvikudden kommer därmed att vara oförorenad och därmed uppvisa halter som är lägre omgivningshalterna i anslutning till tipplatsen. De tippade muddermassorna överlagras av den pågående ackumulationen av sediment varför de ytliga halterna redan snart återgår till normala diffusa bakgrundshalter för området motsvarande de nu befintliga på tipplatserna (Ref 9). 4.4 Diskussion om grumlingsegenskaper hos muddermassorna Den dominerande delen av muddermassorna kommer att bestå av glaciallera. Glacialleran är avsatt i färskvatten och har heller inte utsatts för bioturbation efter att det avsattes. Detta innebär att glaciallerans mikrostruktur inte tidigare har klumpat ihop sig genom flockulering* eller fecalbildning*. Konsekvensen av detta är att en grumling från glacialleran som uppstår i samband med en muddring får en långsammare initial avsättningshastighet än de vanliga postglaciala finsedimenten. ra02s Lerorna är konsoliderade och håller väl samman varför endast en liten andel av leran i varje skoptag kommer i kontakt med vattnet. När Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 23 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

27 större sammanhängande klumpar av glaciallera rör sig genom vattnet kan de separera utmed de grövre skikten varvid silt och sand frigörs. Vid en sugmuddring behöver glacialleran troligen luckras upp innan den kan sugmuddras. Vattnet vid själva muddringszonen utsätts för ett undertryck och grumling avlägsnas från vattnet utan vidare spridning. Om man försöker avvattna de sugmuddrade sedimenten får man dock problem med att vattnet kommer att innehålla höga halter suspenderade lerpartiklar. Vid val av muddringsteknik bör hänsyn tas till i årstiden och vilka områden som kan komma att belastas negativt. Miljöpåverkan från grumling bedöms utifrån mängden suspenderat material i vattnet, vattnets ljusgenomsläpplighet och genomskinlighet och hur lång tid påverkan sker. Vid grävmuddringen bildas en tyngre densitetsström som rinner utmed botten och ned i djupområden. Endast en liten andel av de grumlande partiklarna brukar spridas i det ytliga vattnet såvida entreprenören inte är ovarsam. Entreprenören bör undvika att göra snabba rörelser som ger strömmar i vertikalled från propellern eller från skopan. Den stora andelen suspension som ligger kvar vid botten är obenägen att blanda sig med den ovanliggande vattenmassa pga av den stora densitetsskillnaden (Ref 10). Efter utfört arbete kvarstår dock en stark grumling närmast bottenytan under några veckors eller månaders tid som blir allt tunnare allteftersom sedimentpartiklarna faller ut (Ref 10). Om det finns en fallande bottengradient inom området rinner grumlingen iväg till djupare belägna områden där de sedan sedimenterar istället. Den grumling som bildas nära vattenytan befinner sig inom ett skikt med turbulent vattendynamik vilket gör att grumlingspartiklarna får en längre uppehållstid i vattnet. Ytlig grumling kan därför spridas utanför närområdet med vind och vågor. En sammanfattning av ett flertal grumlingsstudier vid muddringar och tippningar påvisar att grumlingen till mycket stor andel (95 99 %) sjunker till botten som en densitetsström om man undviker avsättning i mycket strömt eller turbulent vatten. Grumling vid ytan kan till stor del avhjälpas genom att man använder nedströms avskärmning i det övre vattenskiktet som tvingar grumlingen nedåt i vattenkolumnen (Ref 10 ), se figur 14 nedan. ra02s Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 24 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

28 Figur 14. Placering av siltgardin nedströms grumlingskälla för att undvida spridning av grumling i det ytliga vattenlagret. Källa Saucier, et al, Vid bedömning av eventuella riktvärden för grumling bör en bedömning göras av vad som är acceptabel grumlingsnivå inom de känsliga närområdet och också under vilka årstider. US Army Corps of Engineering har sammanställt (Ref 11) påverkan på såväl ägg och larvstadiet, juvenila och vuxna fiskar och filtrerande bentisk fauna såsom ostron och musslor. Effekter från grumling är mest påtaglig för äggstadiet för fiskar och skaldjur då även en tunn övertäckning stoppar äggen från att utvecklas medan de mer utvecklade stadierna är betydligt tåligare. Fysiska men icke-dödliga effekter på musslor kunde skönjas vid suspensionshalter* omkring mg/l för mjukbottenlevande musslan Mya arenaria. Sikten för fiskar påverkades negativt vid höga turbiditetsvärden, omkring 120 NTU*, då typiska kustnära estuariefiskar inte längre kunde urskilja den planktiska födan. Funktionsnedsättning av gälar och lungorgan hos fisk krävde dock suspensionshalter* uppemot 650 mg/l under en 5- dagarsperiod för att ge tydliga effekter. ra02s De kringliggande djupbottnarna, som skulle vara mottagare av de grumliga densitetsströmmarna, inom närområdet innehåller högre halter förorenande ämnen än vad muddermassorna vid Norvikudden gör varför bottenmiljön inom närområdet inte skulle påverkas långsiktigt negativt. En tillfällig stark grumling bildas dock lokalt inom djupområdet till dess att grumlingen lagt sig vilket kan ta veckor till månader. Hårdbottnar inom området hålls naturligt rena av vågor och strömmar varför störningen främst utgörs av reducerad sikt i vattnet. Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 25 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc

29 5 Slutsatser och rekommendationer Muddermassorna vid Norvikudden domineras av glaciallera inom större delen av området och bedöms som rena massor med avseende på såväl tungmetaller och organiska föroreningar. De översta ca cm av sedimentet innehåller diffusa föroreningar upp till nivåer som är låga i jämförelse med halterna i närliggande havs- och utsjöområden. De ytliga massorna motsvarar endast ca 4% av den totala volymen muddermassor och bedöms som svåra att separera ut från övriga underliggande sediment vid en muddring. Spädning blir därför en påtaglig faktor vid bedömning av föroreningsinnehållet och den högsta halten som kan komma ifråga i någon enskild punkt kommer att vara betydligt lägre. Vid en haltjämförelse kan konstateras att de muddrade sedimenten har betydligt lägre halter i jämförelse med tipplatserna och även i jämförelse med uppmätta omgivningshalter från ett flertal undersökningar utförda inom Nynäshamnsområdet, Musköområdet och utsjön. Miljötekniskt utgör därför tippning av dessa muddermassor på de samtliga undersökta tipplatserna ingen negativ förändring av föroreningssituationen på bottnen. Bottnarna vid tipplatserna utgörs av ackumulationsbottnar och kommer inom en kort tid efter tippning ha överlagrats av den pågående sedimentationen varvid tillgången till organiskt material för eventuell bottenlevande fauna återställs. Den grumling som kan komma att uppstå vid muddringsarbetena är till stor del beroende av val av muddringsmetod. Då större delen av muddermassorna består av rena glacialleror kommer grumlingsproblematiken att styras främst av mängden suspenderat material i vattnet. En beprövad metod för att undvika turbulent grumling inom ytvattnet är att placera en närliggande siltgardin, se figur 14, nedströms eller omkring arbetsområdet som avgränsar spridning i de övre metrarna inom vattnet. Stor del av grumlingen faller då ned mot botten som en sammanhängande tyngre vattenmassa. Densitetsströmmen av grumlat vatten rinner ned längs bottengradienten och ned i närliggande djuphålor där grumlingen successivt tunnas ut inom några veckor till månader. Den grumling som sprids vid ytan utgör framförallt ett problem under äggkläckningsstadiet hos den marin fauna varför grumlande aktiviteter bör minimeras eller undvikas strax före och under dessa kritiska perioder. ra02s Det finns risk att man påträffar mindre oljefläckar på botten vid vattenarbetena inne i Utterviken varför det bör finnas beredskap för Stockholms Hamn AB Stockholm Nynäshamn, Norvikudden 26 (30) Uppdrag ; megf/ p:\1173\ norviks hamn\10 arbetsmtrl - dok\underkonsulter\sweco- sediment\10 arbetsmtrl - dok\hamnen\ra utredning av muddermassor slutversion.doc
