Saneringsmuddring av Mjösund fritidsbåthamn

Transkript

1 Saneringsmuddring av Mjösund fritidsbåthamn

2 Larssons Gräv och Transport Orust AB Projektorganisation

3 Inledande sedimentprovtagning 11 lokaler provtogs från Källsnäs i söder till Kolhättan i norr.

4 Inledande sedimentprovtagning Provtagning skedde med kajakprovtagare från båt under en dag.

5 Inledande sedimentprovtagning Provtagningsmetoden medgav att prover kunde tas från olika sedimentdjup då sedimentkärnan skivades Sedimenten kunde provtas i ytligt (0-2 cm) samt djupare (10-15, eller cm)

6 Analys av föroreningar Prover från samtliga lokaler analyserades för: - TBT & dess nedbrytningsderivat -Irgarol - koppar, zink, kadmium, bly, kvicksilver, arsenik Proverna från Getskär, Stenungsunds båtklubb, Mjösund samt Hamnkontoret analyserades även för -PCB: er -PAH: er -oljeföroreningar (TPH) -Nonylfenol, Oktylfenol, samt nonylfenoletoxylater.

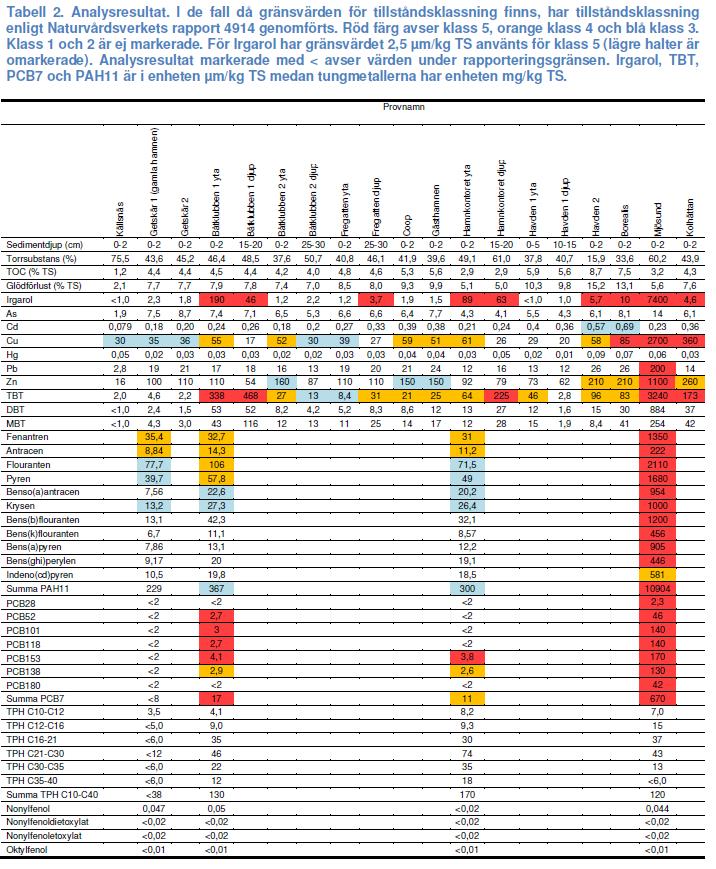

7 Tabell 2 från Frogs rapport Sedimentprovtagning STO från Tabellen visar analysresultaten från de 11 lokalerna. Röd markering visar tillståndsklass 5 Mjösund fanns vara särskilt förorenat.

8 Kompletterande sedimentprovtagning Provtagning med kajakprovtagare är billigt & tidseffektivt, men ger begränsad information om provtagningslokalen Provtagning med dykare är mer kostsamt men kan ge en mycket detaljerad bild av provtagningslokalen och dess bottenbeskaffenhet Provtagning med dykare utrustad med vakuumrör ger högre kvalitet än provtagning med kajakprovtagare => lämpar sig väl för kompletterande provtagning eller i projekt där extra upplösning önskas

9 Kompletterande sedimentprovtagning Provtagning med dykare i ytterligare 11 punkter. Figuren är tagen från Slutrapport saneringsmuddring Mjösund, Frog

10 Analys av föroreningar Analys av 8 sedimentprover gjordes. Högst halter i ytliga sediment. Resultatet medgav avgränsning av saneringsområdet i yta och djupled. Figuren är tagen från Slutrapport saneringsmuddring Mjösund, Frog

11 Avgränsning av muddringsområdet Muddringsområde Figuren är tagen från Slutrapport saneringsmuddring Mjösund, Frog

12 Klassning av avfallet Tidigt i projektet genomfördes klassning av avfallet muddermassor TOC, TS, föroreningshalter granskades map Medel, Median, 90-percentil Avfallet är Icke Farligt avfall men akut toxiskt för marin fauna om det skulle ligga kvar på havets botten! Avhjälpande av miljöproblem behövs!

13 Saneringsmuddring nytt begrepp Muddring för att avhjälpa miljöproblem ej för att fördjupa hamnanläggning

14 Etablering mudderverk

15 Muddring Miljögardin användes under muddringen tillsammans med egenkontrollprogram för att säkerställa att den sluter tätt.

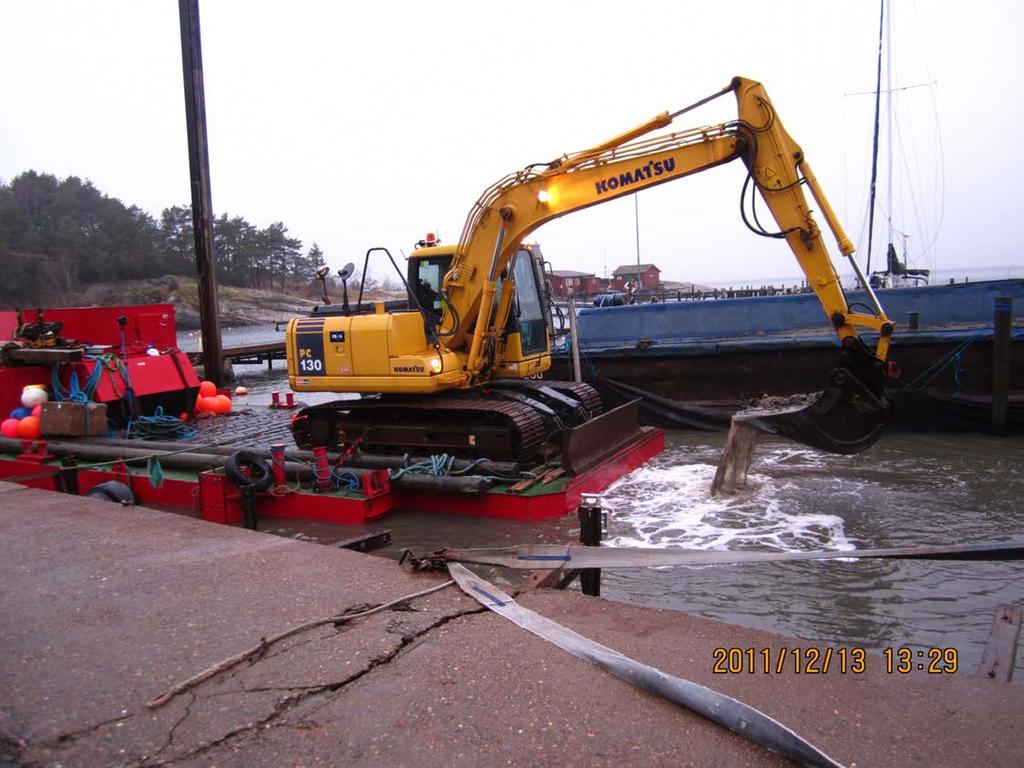

16 Muddring

17 Cirka 100 m3 muddrades

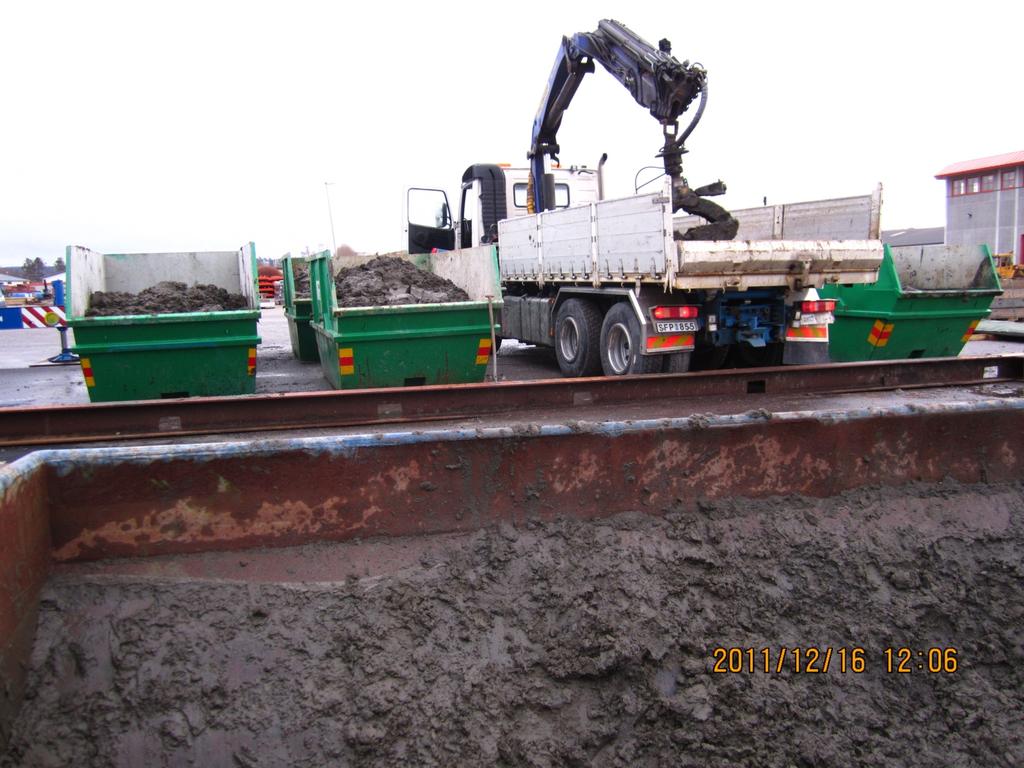

18 Omlastning Omlastning från pråm till 10 m3 avfallscontainer skedde vid kaj i Stenungsund (Hamntjänst). Larssons gräv och transport skötte rangering och transport till Ragnsells deponi i Heljestorp.

19 Uppskattad sanerad mängd Baserat på medelvärde & justerat för TS halt, sanerades TBT ca 100 g Irgarol ca 80 g koppar ca 50 kg zink ca 20 kg mfl föroreningar härstammande från hamnens verksamhet

20 Återfyllnad säkerställa bärighet Kajen i Mjösund hade tvivelaktig bärighet varför muddringsområdet återfylldes med motsvarande massa av makadam. Här ses makadam ca tre månader efter avslutad muddring. Fotot togs i samband med sedimentprovtagning efter avslutad muddring.

21 Sedimentprovtagning efter muddring Slänt mot akterförtöjningspålar (lera) Muddringsområde Slänt mot kaj (sprängsten) I ett muddringsområdes kanter skapas slänter där föroreningar kan friläggas som resultat av muddringen.

22 Sedimentprovtagning efter saneringsmuddring Slänt mot kaj Slänt mot akterförtöjningspålar Analysresultaten visar att trots saneringsmuddring hittas förhöjda halter i ffa slänterna mot kaj och akterförtöjningspålar. Figuren är tagen från Slutrapport saneringsmuddring Mjösund, Frog

23 Sedimentprovtagning efter muddring I muddringsområdets ytterkanter skapas slänter där föroreningar kan friläggas. Muddring är grumlande verksamhet. Detta kan medföra spridning av föroreningar. Miljögardiner kan hindra spridning utanför muddringsområdet, men ej återkontaminering inom området. Saneringsmuddringen har ej till fullo avhjälpt föroreningssituationen i slänterna, i tillägg till eventuell återkontaminering.

24 Sedimentprovtagning efter muddring Området närmst kajytan samt området vid akterförtöjningspålarna fanns särskilt förorenade i de ytliga sedimenten Beslut togs att försöka sugmuddra upp de ytligaste sedimenten i dessa områden
