K / BYGGHANDLING. Hkpflj MALMEN ANPASSNING FÖR HKP 14 o 15 BY 14 HKP HANGAR OCH FLYGTJÄNSTBYGGNAD. Sida 1 (43)

Transkript

1 Sida 1 (43) Bilaga 1: Normalsektion för värmekulvert Bilaga 2: Växtförteckning Denna handling ansluter till AMA 98 BYGGHANDLING GENERALKONSULT A ENLIGT ÄNDRINGS-PM M1 HS REV ANT ÄNDRINGEN AVSER SIGN DATUM FASTST A BÖVING&KINNMARK K WSP, GÖTEBORG M WSP, GÖTEBORG E SIDUS, ESKILSTUNA V LEB, ESKILSTUNA Hkpflj MALMEN TEKNISK BESKRIVNING, UPPDRAG NR UPPRÄTTAD AV DATUM FASTSTÄLLD DATUM HS HANDLÄGGARE PROJEKTNR A/G KOPIA NR H HANS SVENSSON ANSVARIG K / REV A

2 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM 2(43) C. Junkers B BBB BBB.1 FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM UTFÖRDA UNDERSÖKNINGAR O D Mark- och vattenförhållanden mm Geoteknisk fältundersökning utfördes av WSP Samhällsbyggnad först i november 2004 och kompletterades i maj Undersökningarna omfattar viktsondering och provtagning med skruvprovtagare, observationer av grundvattenytan i öppet borrhål och i grundvattenrör. Laboratorieundersökningen utfördes vid WSPs geotekniska laboratorium i Göteborg. Den omfattar jordartsklassificering och av tre prover - siktning. Resultaten av de utförda fält- och laboratorieundersökningarna redovisas separat i Rapport Geoteknisk undersökning, RGeo, daterad och reviderad (Rev A). BBB.11 Topografiska förhållanden Terrängen inom området består av öppna gräs- och asfaltytor. Markytan är jämn, men den ligger i svag lutning uppåt mot norr från nivån ca +59,5 till nivån +61,5. BBB.13 Geotekniska förhållanden Jorden består överst av ett ytjordsskikt och därunder i huvudsak av sand, som troligen via grövre friktionsjord eller morän vilar på berg. Sanden innehåller dock, åtminstone i den centrala delen av området, ett 2 3 m tjockt lager av lera på ca 5 m djup under markytan. Viktsonden stoppade på mellan ca 3 och 10 m djup under markytan, motsvarande nivåer mellan +57,5 och +50,0. Jorden under lerlagret har inte närmare undersökts genom provtagning, men utgående från sonderingarna bedöms övergången till grövre friktionsjord eller morän ligger på ca 8 10 m djup under markytan i den södra och centrala delen men på något mindre djup i den norra delen. Djupet till berg har inte bestämts. Ytjordsskiktet består inom gräsytor av mullhaltig sand och/eller mulljord med en tjocklek av i allmänhet ca 0,2 m men lokalt upp till ca 0,5 m. Inom hårdgjorda (asfalterade) ytor består ytskiktet av fyllning (befintlig överbyggnaden). Fyllningen, har enligt provtagning för intilliggande Hangar 82, en tjocklek av högst 0,5 m och utgörs av sand och grus. Sanden har inom ytan för hela den här behandlade byggnaden en tjocklek

3 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM 3(43) C. Junkers av minst ca 4-5 m, men sand kan förekomma även under leran och sandens sammanlagda tjocklek kan alltså vara (betydligt) större än 5 m. Sandens relativa fasthet är mycket varierande både i djupled och längs den blivande byggnaden. I allmänhet har dock sanden låg eller mycket låg relativ fasthet ner till ca 1 á 2 m djup under markytan och därunder hög eller mycket hög relativ fasthet. Inom ett ca 100 m långt område ungefär mitt på den västra sidan av det undersökta området har dock sanden mycket låg eller låg relativ fasthet ner till större djup - som mest till ca 3 à 4 m djup under markytan. Sonderingarna visar att detsamma gäller också under det sydöstra hörnet av den blivande byggnaden. Liknande förhållanden kan råda också lokalt inom andra delar av området utan att detta har påvisats vid de relativt glesa sonderingarna. Sanden är till stor del grusig och delvis siltig. Sanden bör hänföras till materialtyp 3B och tjälfarlighetsklass 2 (något tjällyftande) enligt Anläggnings AMA 98 tabell DC/1. Leran förekommer som ett lager i sanden och har en tjocklek som troligen uppgår till ca 2-3 m. Leran bedöms, utgående från sonderingen, vara halvfast till fast och överkonsoliderad. BBB.14 Geohydrologiska förhållanden I samband med fältundersökningen i november 2004 etablerades ett filterförsett rör ner till nivån ca +53,2, men inget vatten observerades då i detta rör. I maj 2005 låg grundvattenytan i röret på 5,1 m djup under markytan, motsvarande nivån +54,6. Inget vatten har påträffats vid observationer i öppna provtagningshål. BBB.15 Föroreningar Inom området för ny internväg ligger område för tidigare drivmedelsanläggning. Denna anläggning har demonterats och grundkonstruktioner, ledningar och kringliggande jord som befarats innehålla föroreningar har borttransporterats. Vid schaktningsarbeten inom detta område skall man dock vara observant för eventuella ytterligare föroreningar. BBB.32 Befintliga ledningar Kända ledningar som korsar arbetsområdet finns för va- och fjärrvärme redovisade på ritning K / samt för el/tele/data redovisade på E-ritning. Innan schaktningsarbetena påbörjas tas kontakt med Anders Karlsvärd på Bastele Helikopterflottiljen, tel alt för kontroll av redovisade ledningars lägen samt utsättning av el-, tele och dataledningar.

4 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM 4(43) C. Junkers BBD INMÄTNING Inmätning i plan och höjd kan ske utifrån polygonpunkterna nr 8917, nr 8936 och nr BBD.13 Inmätningar av ledningar Befintliga ledningar till vilka anslutning skall ske skall framschaktas och kontrolleras i plan- och höjdled före det annat ledningsarbete påbörjas. Ledningar som korsas av projekterade ledningar och anslutningspunkter skall friläggas och höjdbestämmas före ledningsarbetenas påbörjande. Avvikelser från arbetshandling som menligt påverkar ledningsfunktion skall omedelbart anmälas till beställaren för beslut om åtgärd. BBE BBE.1 UTSÄTTNINGAR Utsättning för anläggningar och för grundläggning av hus Utgångspunkter se BBD ovan. BCB BCB.11 HJÄLPARBETEN I ANLÄGGNING Tillfällig avledning av vatten Yt- och grundvattenförhållandena framgår i kod BBB.14. Innan dagvatten från länshållning av schakter får kopplas till befintligt dagvattennät måste slamavskiljning utföras. BCB.3 Tillfälliga åtgärder för skydd mm av ledning Ungefärliga läget av befintliga ledningar framgår av ritningar. Ytterligare ledningar kan finnas inom arbetsområdet. Det åligger därför entreprenören att söka kontakt med ledningsägare innan arbetet påbörjas för exakt lokalisering av ledningar e t c. Tillfällig flyttning, uppallning, upphängning samt skydd av ledning och anordning för lokalisering av ledning skall utföras av entreprenören enligt anvisningar från respektive ledningsägare. Ritning över befintliga ledningar skall hållas tillgänglig på arbetsplatsen. Befintliga ledningar skyddas enligt ledningsägarnas föreskrifter. Ledningsägare underrättas om skada. Skada på ledning i mark skall repareras utan dröjsmål.

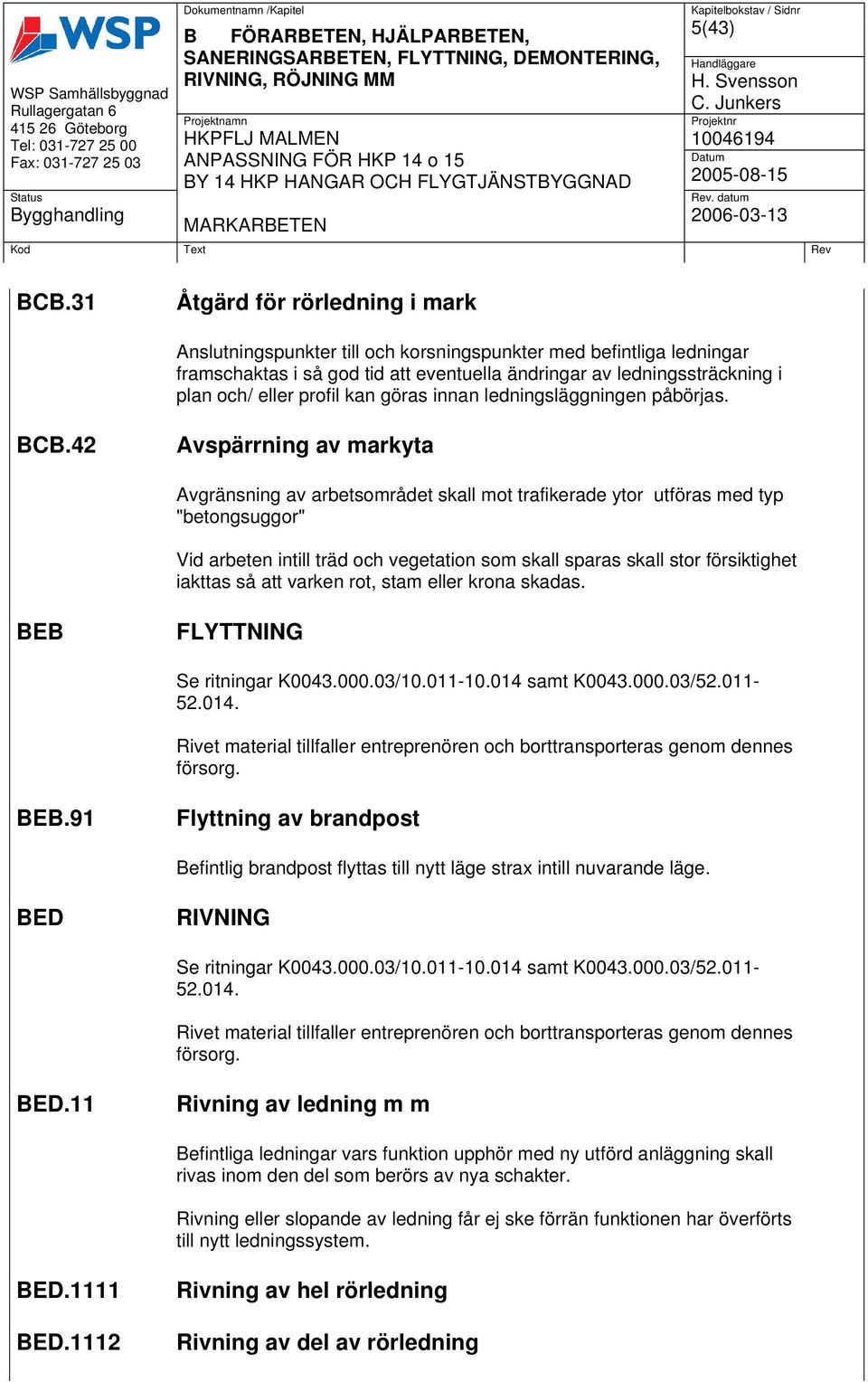

5 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM 5(43) C. Junkers BCB.31 Åtgärd för rörledning i mark Anslutningspunkter till och korsningspunkter med befintliga ledningar framschaktas i så god tid att eventuella ändringar av ledningssträckning i plan och/ eller profil kan göras innan ledningsläggningen påbörjas. BCB.42 Avspärrning av markyta Avgränsning av arbetsområdet skall mot trafikerade ytor utföras med typ "betongsuggor" Vid arbeten intill träd och vegetation som skall sparas skall stor försiktighet iakttas så att varken rot, stam eller krona skadas. BEB FLYTTNING Se ritningar K / samt K / Rivet material tillfaller entreprenören och borttransporteras genom dennes försorg. BEB.91 Flyttning av brandpost Befintlig brandpost flyttas till nytt läge strax intill nuvarande läge. BED RIVNING Se ritningar K / samt K / Rivet material tillfaller entreprenören och borttransporteras genom dennes försorg. BED.11 Rivning av ledning m m Befintliga ledningar vars funktion upphör med ny utförd anläggning skall rivas inom den del som berörs av nya schakter. Rivning eller slopande av ledning får ej ske förrän funktionen har överförts till nytt ledningssystem. BED.1111 BED.1112 Rivning av hel rörledning Rivning av del av rörledning

6 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM 6(43) C. Junkers Befintliga brunnar o dyl som skall utgå skall rivas till minst 1,5 m under färdig markyta. Anslutande rörledningar för självfall skall igengjutas med betongproppar och resterande brunnsdelar fyllas med jordmaterial motsvarande förstärkningslager. Packning av jord skall utföras lika som för resterande fyllning för rörledningar. BED.1121 Rivning av hel elkabel Rivning av el-, tele- och datakablar finns redovisade på E-ritningar. BED Rivning av bitumenbundna lager, hela lagertjockleken Utföres på asfaltytor enligt ritning K / Antag t=10 cm. För att erhålla en skarp avgränsning mot kvarvarande befintlig asfalt skall skärning utföras på sådant sätt att överlapp erhålles mellan lager. BED.13 Rivning av grundkonstruktion till hus Grundplatta för plåtskjul by 86 rivs efter att byggnaden nedmonterats. Grundkonstruktion för plåtskjul rivs efter att skjulen nedmonterats. BED.1431 Rivning av mur Platsgjuten stödmur (synlig höjd ca 0.2 m) väster om befintlig förrådsbyggnad rivs. Platsgjuten betongmur (synlig höjd ca 3 m) väster om blivande internväg rivs. BED.1432 Rivning av trappa Avser trätrappa sydväst om by 82. BED.150 BED.1501 Rivning av enheter bestående av anläggningskompletteringar I mark Rivning av enheter bestående av stolpfundament, skyltstolpe och skylt Avser vägmärken m m.

7 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM 7(43) C. Junkers BED.1502 Rivning av enheter bestående av stolpfundament, belysningsstolpe och belysningsarmatur e d Belysningsstolpar som skall demonteras se E-ritningar. BFB BFB.1 BFC BFD BFD.12 BFD.13 BFE TRÄDFÄLLNING Fällning av samtliga träd inom angivet område RÖJNING BORTTAGNING AV STUBBAR Stubbrytning inom område för väg, plan o d Stubbrytning inom område för sammansatt markyta och vegetationsyta BORTAGNING AV MARKVEGETATION OCH JORDMÅN Antag matjordslager t=0,2 m Växtjord som skall återanvändas enligt DCL.111 upplägges enligt BFF.1. BFE.1 BFE.2 BFE.3 BFF BFF.1 Borttagning av markvegetation och jordmån inom område för grundläggning och för järnväg Borttagning av markvegetation och jordmån inom område för väg, plan o d Borttagning av markvegetation och jordmån inom område för sammansatt markyta och vegetationsyta UPPLÄGGNING OCH LAGRING AV TILLVARATAGEN MARKVEGETATION OCH JORDMÅN Uppläggning och lagring av tillvaratagen markvegetation och jordmån för vegetationsetablering Upplägges på av beställaren anvisad plats. Kontroll utförs för att se om krav enligt DCL.111 uppfylls. Om krav ej uppfylls skall jordförbättring utföras innan växtjorden får användas.

8 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM 8(43) C. Junkers BGB TILLFÄLLIG SPONT Spontning förutsätts bli aktuell endast som följd av entreprenören vald arbetsmetod eller arbetsordning. Entreprenören skall dimensionera sådan spont samt upprätta beräkningar och ritningar, vilka skall delges beställaren för godkännande.

9 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK MM 9(43) C. Junkers C CBB TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK MM JORDSCHAKT Innan schaktningsarbeten påbörjas skall kontakt tas med beställaren för kontroll av redovisade befintliga ledningars läge, samt utsättning av el-, tele- och dataledningar. Schaktning i jord kan ovan grundvattenytan utföras med tillfälliga slänter i lutning 1:1,5 vid omgivande horisontell, obelastad markyta. Schaktslänter och schaktbottnar är känsliga för erosion och kan behöva skyddas i samband med kraftig nederbörd. Förorenade schaktmassor omhändertas och transporteras till av entreprenören bekostad deponi samt anmäls till beställaren. Principen för figur CEB/3 gäller även för jordschakt. Ledningar ej måttsatta i förhållande till grundkonstruktionen får ej ligga närmare grundkonstruktion än vad som motsvarar 1,5 gånger djupet från grundläggningsnivån till ledningen. Ledningsarbeten i närhet av grundkonstruktion skall utföras innan grundläggningsarbeten påbörjas. Material av typ restprodukter, återvunna material o d som påträffas i jordschakt skall anmälas till beställaren. CBB.112 CBB.14 CBB.2 Jordschakt kategori B för väg, plan o d Jordschakt för vegetationsyta Jordschakt för byggnad Avschaktning görs ner till naturligt lagrad sand och utsträcks i botten till ett avstånd utanför blivande grundplattas kant respektive utanför blivande golv, som är lika stort som urgrävningsdjupet under grundläggningsnivån. CBB.21 Jordschakt för grundläggning av byggnad, terrassering Omfattning av schakt för byggnad se K-ritning. CBB.22 Jordschakt för grundläggning av byggnad, detaljschaktning

10 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK MM 10(43) C. Junkers Omfattning av schakt för byggnad se K-ritning. CBB.3111 Jordschakt för va-ledning Där ej annat anges utförs schakten enligt principritning CBB.311:1. Schakt för va-ledningar under byggnad utförs till min 100 mm under på ritning angiven vattengång. Omfattning se V-ritningar. Jordschakt för cisterner utförs enligt detalj ritning K / CBB.3112 Jordschakt för dränledning Där ej annat anges utförs schakten enligt principritning CBB.311:1. CBB.3131 Jordschakt för värmeledning Schaktsektion se bilaga 1. CBB.32 Jordschakt för el- och telekabel o d Omfattning och schaktsektion enligt E-handling. CBB.54 Jordschakt för mur, trappa o d Avser schakt för blockstensmurar väster om by 14 samt för blockstegstrappa intill by 82 s sydvästra hörn. A CBB.6311 Jordschakt för friliggande perkolationsmagasin Avser perkolationsmagasin sydväst om by 14. Sektion enligt ritning K / CBB.6312 Jordschakt för perkolationsmagasin i ledningsgrav Avser perkolationsmagasin väster om by 14. Sektion enligt ritning K /

11 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK MM 11(43) C. Junkers CBB.91 Jordschakt för ringledare för åskskydd Ringledare för åskskydd dras runt byggnad. Omfattning och läge se E-ritning. Samordnas med elentreprenör. CBB.92 Jordschakt av förorenade massor I samband med schakt för byggnader, hårdgjorda ytor, vegetationsytor, ledningar mm kan petroluemförorenad jord påträffas, se BBB.15. Förorenade schaktmassor omhändertas och transporteras till av entreprenören bekostad tipp samt anmäles till beställaren. CDB JORDFÖRSTÄRKNING M M CDB.9 Packning av befintlig jord Avser packning av både befintlig fyllning och naturligt lagrad sand. Packning skall utföras av schaktbotten under hela den blivande byggnaden. Packning utförs efter all avschaktning av befintlig asfalt, mulljord och mullhaltig sand enligt ovan men innan återfyllning påbörjas. Packningen utförs med vibrerande envalvsvält min 45 kn/m (10 ton) genom minst 8 överfarter av varje del av ytan. CEB CEB CEB.122 CEB.212 FYLLNING FÖR VÄG, BYGGNAD, BRO M M Fyllning kategori B med grovkornig jord och krossmaterial för väg, plan o d Fyllning med jordmaterial för vegetationsyta Fyllning med grus eller gruskrossmaterial för grundläggning av byggnad Fyllningsmassor för byggnad skall anskaffas av entreprenören. Omfattning och utförande för byggnad enligt K-ritning. CEB.422 Fyllning med grus eller gruskrossmaterial för grundläggning av mur, trappa m m Avser fyllning för blockstensmurar och blockstegstrappa. A

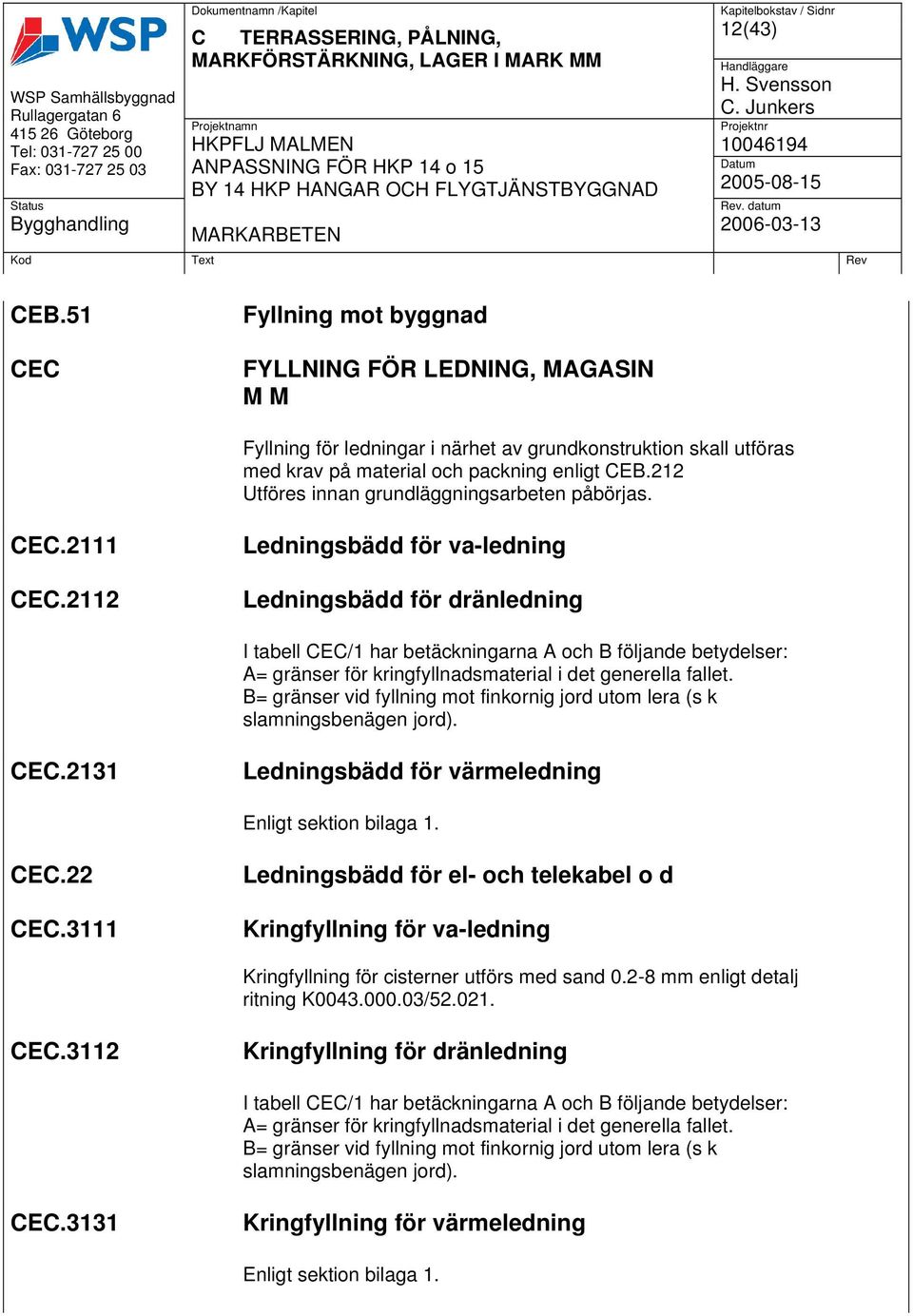

12 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK MM 12(43) C. Junkers CEB.51 CEC Fyllning mot byggnad FYLLNING FÖR LEDNING, MAGASIN M M Fyllning för ledningar i närhet av grundkonstruktion skall utföras med krav på material och packning enligt CEB.212 Utföres innan grundläggningsarbeten påbörjas. CEC.2111 CEC.2112 Ledningsbädd för va-ledning Ledningsbädd för dränledning I tabell CEC/1 har betäckningarna A och B följande betydelser: A= gränser för kringfyllnadsmaterial i det generella fallet. B= gränser vid fyllning mot finkornig jord utom lera (s k slamningsbenägen jord). CEC.2131 Ledningsbädd för värmeledning Enligt sektion bilaga 1. CEC.22 CEC.3111 Ledningsbädd för el- och telekabel o d Kringfyllning för va-ledning Kringfyllning för cisterner utförs med sand mm enligt detalj ritning K / CEC.3112 Kringfyllning för dränledning I tabell CEC/1 har betäckningarna A och B följande betydelser: A= gränser för kringfyllnadsmaterial i det generella fallet. B= gränser vid fyllning mot finkornig jord utom lera (s k slamningsbenägen jord). CEC.3131 Kringfyllning för värmeledning Enligt sektion bilaga 1.

13 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK MM 13(43) C. Junkers CEC.32 Kringfyllning för el- och telekabel o d Följande text i AMA utgår: Kringfyllning för kabel utan skydd eller kabel med annan typ av skydd än rör, hålblock o d skall utföras med material av typ 2, eller 3B, tabell CE/1. Fyllningsmaterialet skall ha största stenstorlek 8 mm och får inte vara skarpkantigt. Kringfyllning skall utföras inom kabelgravens hela bredd och upp till 0,1 m över kabel. CEC.33 CEC.4111 CEC.4112 CEC.4131 Kringfyllning för avstängningsanordning, nedstigningsbrunn m m Resterande fyllning för va-ledning Resterande fyllning för dränledning Resterande fyllning för värmeledning Enligt sektion bilaga 1. CEC.42 Resterande fyllning för el- och telekabel o d Resterande fyllning och fyllning mot kabelskydd av typ rör, hålblock o d skall utföras med material av typ 2, 3B eller 4, tabell CE/1. Resterande fyllning över kringfyllning för kabel utan skydd eller med annan typ av skydd än rör, hålblock o d får till 0,3 m över kabel inte ha större kornstorlek än 150 mm och inte innehålla mer än 10 % kornstorlek mm. Resterande fyllning mot kabelskydd av typ rör, hålblock o d får till 0,1 m från kabelskyddet inte ha större kornstorlek än 20 mm. Resterande fyllning i grav där normalt förläggningsdjup inte kan utföras får inte ha större kornstorlek än 150 mm och inte innehålla mer än 10 % kornstorlek mm. CEC.61 Fyllning för perkolationsmagasin Fyllning utförs med makadam 16-32mm. Sektion enligt ritning K / CEF DRÄNERANDE LAGER OCH KAPILLÄRBRYTANDE LAGER

14 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK MM 14(43) C. Junkers CEF.1217 Dränerande lager av grus eller krossmaterial för terrängmur, terrängtrappa o d Avser grundläggningsbädd för kalkstens- och betongmurar samt trappa. A Utföres av min 300mm packat grus eller gruskrossmaterial på geotextil. CEF.2111 Dränerande och kapillärbrytande lager av singel eller makadam under byggnad Lagrets tjocklek framgår av K-ritning. Utförande för byggnad se K-handling. Utlägges omgående för skydd av schaktbotten. CEF.2112 Dränerande och kapillärbrytande lager av singel eller makadam mot byggnad Omfattning och utförande för byggnad enligt K-ritning.

15 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 15(43) D MARKÖVERBYGGNADER, ANLÄGGNINGS- KOMPLETTERINGAR M M Sammanställning av överbyggnadstyper KA1 (på jord, materialtyp 2) ABT11, 70/100 AGF16, 160/220 Bärlagergrus Förstärkningslager Geotextil mm 50 mm 80 mm mm 500 mm A KA2 (på bef. asfaltyta) ABT11, 70/100 AGF16, 160/ mm justering A KA3 Endast terrassering utförs. Ny överbyggnad t=640 mm utförs av annan entreprenör. GA1 (på jord, materialtyp 2) ABT11, 70/100 Bärlagergrus Förstärkningslager Geotextil 40 mm 80 mm 180 mm 300 mm MB1 och MB2 (på jord, materialtyp 2) Betongmarkplattor Sättsand Bärlagergrus Förstärkningslager Geotextil 100 mm 30 mm 80 mm 90 mm 300 mm

16 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 16(43) MB3 (på jord, materialtyp 2) Betongmarksten Sättsand Bärlagergrus Förstärkningslager Geotextil 80 mm 30 mm 80 mm 110 mm 300 mm A MB4 (på jord, materialtyp 2) Betongmarkplattor Sättsand Bärlagergrus Förstärkningslager Geotextil 50 mm 30 mm 80 mm 140 mm 300 mm GR1 Makadam mm

17 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 17(43) DBB LAGER AV GEOTEXTIL Utföres av ickevävd geotextil, bruksklass 3. DBB.1212 Materialskiljande lager av geotextil under ledningsbädd i ledningsgrav i jord Utföres för Va-ledningar. DBB.1213 Materialskiljande lager av geotextil kring ledningsbädd och kringfyllning i ledningsgrav i jord Utföres för dräneringsledningar DBB.1223 DBB.131 Materialskiljande lager av geotextil kring perkolationsmagasin Materialskiljande lager av geotextil under överbyggnad för väg, plan o d Utföres även som avskiljare mellan kalkstensmur och upphöjd plantering. A DBB.14 Materialskiljande lager av geotextil i fyllning under byggnad Geotextil skall utläggas under dränerande lager. Gäller även för kalkstensmurar, betongmurar och trappa. A DC MARKÖVERBYGGNADER M M Med grovt fel (G f ) avses avvikelse i enskild punkt (x i ) som överstiger ett högsta eller understiger ett lägsta gränsvärde (G gf ). DCB DCB.21 OBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN OD Förstärkningslager till överbyggnad med flexibel konstruktion och med bitumenbundet slitlager, betongmarkplattor mm Krav på andel okrossat material, bestämd enligt VVMB 602, anges i tabell DCB/8.

18 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 18(43) DCB.212 DCB.31 Förstärkningslager kategori B till överbyggnad med flexibel konstruktion och med bitumenbundet slitlager, betongmarkplattor mm Obundet bärlager till belagda ytor Andel okrossat material större än 16 mm, bestämd enligt VVMB 602, skall vara mindre än 50 viktprocent DCB.312 DCB.6 Obundet bärlager kategori B till belagda ytor Stödremsa för väg, plan o d Material till stödremsa skall uppfylla krav enligtdcb.41 när stödremsan utförs i ett lager. Vid utförande i två lager skall materialet i det undre lagret uppfylla krav enligt DCB.31 och material i det övre lagret uppfylla krav enligt DCB.41. Stödremsan skall utföras ett lager om bundna lagrets tjocklek understiger 50 mm. Om bundna lagrets tjocklek är lika med eller större än 50 mm skall stödremsa utföras i två lager. Packning skall för undre lager i stödremsa utföras enligt DCB.3 och för övre lager enligt DCB.4. Stödremsans tjocklek efter packning skall vara lika med bundna lagrets tjocklek. DCB.91 Slitlager av makadam GR1 Utföres av makadam mm. T= 300 mm DCC BITUMENBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN OD Vägolja får inte användas. Jämntjocka lager skall utföras med bredd lika med överliggande lagers bredd, ökad med mått motsvarande dubbla tjockleken av det överliggande lagrets tjocklek. DCC Bärlager av asfaltgrus vid nybyggnad Gäller för KA1- och KA2-yta Utförs av typ Asfaltgrus AGF16 160/220

19 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 19(43) DCC.23 Bitumenbundna justeringslager Gäller för KA2-yta. Justering uförs med AGF /220 på befintlig asfaltsyta innan slitlager påförs. DCC Slitlager av tät asfaltbetong vid nybyggnad Gäller för KA1-, KA2- och GA1-ytor. Utföres av typ ABT 11 70/100 DCG MARKBELÄGGNINGAR AV GATSTEN, MARKPLATTOR, BETONGMARKSTEN, MARKTEGEL OD Kvadratiska brunnsbetäckningar vrids efter plattors riktning. Plattor och stenar skall radiesågas mot samtliga runda brunnsbetäckningar och fundament och dyl. Detta skall utföras med sådan noggrannhet att fogen blir max 10 mm. Yttersta raden sätts i jordfuktig betong eller cementbundet grus (gäller ej vid kantsten). DCG.11 Beläggning av gatsten Gatsten skall uppfylla fordringar enligt SS-EN DCG.111 Beläggning av smågatsten Gatsten sätts enligt detaljritning K / Smågatsten läggs som enradsförband mellan betongplattor på MB1-yta vid de två uteplatserna på vardera sida av huvudentrén. DCG.2 Beläggning av betongmarkplattor, betongmarksten o d Fogar skall vara väl fyllda med fogsand, upp till ök plattyta före packning. Under och efter packning skall fogar fyllas till full höjd. Fogsand vattnas ner. 25% cement skall blandas i det översta skiktet av fogsanden. Efterkontroll och ev. kompletterande fogning skall göras. Vid kompletterande fogning skall fogsanden innehålla 25% cement.

20 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 20(43) DCG.21 Beläggning av betongmarkplattor MB1 Utförs av betongmarkplattor Starka Siena 700x700x100 mm, ljusgrå i mönster med smågatsten enligt detaljritning K / MB2 Utförs av betongmarkplattor Starka Siena 700x700x100 mm, ljusgrå. MB4 Utförs av betongmarkplattor Starka Siena 350x350x50 mm, ljusgrå. Betongmarksten skall uppfylla fordringar enligt SS-EN DCG.22 Beläggning av betongmarksten MB3 Utförs av betongmarksten Starka Siena 233x117x80 mm, ljusgrå som läggs i halvstensförband, se detaljritning K / A Betongmarksten skall uppfylla fordringar enligt SS-EN DCL DCL.1 ÖVERBYGGNADER FÖR VEGETATIONSYTOR Växtbädd Terrass skall rensas från allt byggavfall, skräp, stenar större än 30 mm. Före påförande av jord skall luckring av terrass utföras till min 200 mm djup. Ytan skall synas och godkännas av beställaren innan jord får påföras. Växtjord skall vara Hasselfors E-jord.

21 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 21(43) DCL.111 Växtbädd typ 1 Växtbädd för gräsyta, GS1 Växtjord 100 mm Växtbädd 100 mm Luckring av terrass 200 mm Växtbädd för gräsyta, GS2 Gräsodlad torv 70 mm Växtjord 30 mm Luckring av terrass 200 mm Växtbädd för planteringsytor PL Växtjord 400 mm Mineraljord 200 mm Växtbädd 600 mm Trädgrop Växtjord Mineraljord Växtbädd 500 mm 300 mm 800 mm A Växtjord skall ha näringsinnehåll enligt följande: Enhet AL-metod Övriga metoder Ledningstal 1,5-4 PH 6,0-7,0 Fosfor P-AL 4-8 Kalium K-AL 8-16 Magnesium Mg-AL 4-8 Koppar 6-20 mg/kg jord Bor 1-2 mg/kg jord Företrädesvis skall tillvaratagen upplagd växtjord enligt BFF.1 återanvändas (eventuellt efter jordförbättring för att uppfylla ovanstående krav). Mineraljord skall vara fri från mullhaltiga ämnen och i övrigt följa samma krav som växtjord. DCL.25 DDB Avjämning m m av växtbädd Planteringsyta får innehålla enstaka stenar av högst 30 mm storlek. SÅDD, PLANTERING M M

22 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 22(43) DDB.111 Sådd av gräs Avser yta med beteckning GS1 samt där buskar röjts bort som ej ska vara planteringsytor. Gräs skall vara av typ Weibulls Park. DDB.121 Torvläggning med odlad grästorv Färdig gräsmatta på rulle läggs på yta betecknad GS2. Grästorv ska vara av typen Weibulls Österlengräs eller likvärdigt med frösammansättning 60% ängsgröe och 40% rödsvingel. Runt träd lämnas en cirkel med radie 40 cm, där marktäckning med bark ska utföras, se DDC.24. DDB.2 Plantering av plantskoleväxter Plantskoleväxter skall fylla fordringarna i Statens Jordbruksverks föreskrifter om trädgårdsväxter SJVFS 2002:48, saknummer T42 med aktuella tillägg, samt föreskrifter om skyddsåtgärder mot spridning av skadegörare, SJVFS 1995:94, saknummer T52, med aktuella tillägg. Specifikation av växtkvalitet framgår av växtförteckning. Växter skall omedelbart efter leverans till byggplatsen täckas och skyddas mot uttorkning. Växter med klump eller i kruka skall stå i vatten tills rotklumpen är genomfuktad. Planteringsdjupet skall om inget annat anges vara lika med planteringsdjupet i plantskolan. Säckväv eller nät kring rotklump löses upp men tas ej bort. Angivet antal växter skall fördelas jämnt över ytan. Vattning skall ske inom en timme efter plantering. Slutbesiktning av växter (etableringskontroll) skall ske först efter en växtsäsong. DDB.21 Plantering av buskar m m Utförs enligt växtförteckning, bilaga 2 och planteringsplan.

23 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 23(43) DDB.22 DDC DDC.11 DDC.24 Plantering av träd Utförs enligt växtförteckning bilaga 2 och planteringsplan. Trädgroparna storlek och utseende utföres enligt detaljritning K / STÖD OCH SKYDD FÖR VÄXTER Stöd för stamträd För träd i grönytor skall stöd utföras enligt principritning DDC.11:2. Skydd av markyta mot uttorkning, ogräs m m Runt träd läggs ett 10 cm tjockt lager bark i en cirkel, radie 40 cm, runt stammen. Barken ska inte ha varit komposterad. A A A DDD DDD.1 DDD.11 DDD.14 FÄRDIGSTÄLLANDESKÖTSEL Färdigställadeskötsel skall utföras mellan plantering, sådd och slutbesiktning. Färdigställandeskötsel av träd, buskar m m Entreprenören skall svara för skötsel och underhåll fram till slutbesiktning. Luckring, mekanisk ogräsbekämpning kring träd, buskar m m Luckring och mekanisk ogräsbekämpning skall utföras första gången efter två veckor efter plantering. Flerårigt ogräs skall tas upp med roten. Ettåriga ogräs skall rensas bort så ofta att det inte hinner sätta frö. Intervall på behandlingen skall beräknas till 2-4 veckor, beroende på ogräsets tillväxthastighet. Vattning av träd, buskar m m Växtbäddar får inte torka ut. Jorden ska hållas genomfuktad. Vid vattning ska hela växtbädden genomvattnas.

24 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 24(43) DDD.21 Gräsklippning, slåtter av gräsyta Gräsklippning skall utföras så att gräsets höjd hålls på en nivå på 6-8 cm under hela växtsäsongen. Ansamlas klippet i ränder skall det avlägsnas. För ytor med färdigt gräs på rulle klipps gräset första gången när gräset är 7-8 cm högt. DDD.24 Vattning av gräsyta Vattning skall utföras innan gräset visar torksymtom. Vid vattning ska hela växtbädden genomvattnas. För ytor med färdigt gräs på rulle måste ytan under de 2-3 första veckorna vattnas regelbundet. Ytan får absolut inte torka ut. Direkt efter läggning vattnas ytan rikligt så att även underlaget blir genomvattnat. DE ANLÄGGNINGSKOMPLETTERINGAR Schaktning för anläggningskompletteringar samt fyllning och packning skall utföras i omfattning enligt handlingarna. Schaktmassor skall avlägsnas. DEC KANTSTÖD I tabell DEC/1 skall Gradhuggen sten enligt SIS jämställas med Grovbearbetad sten enligt SS-EN 1343 och Råhuggen sten enligt SIS jämställas med Huggen sten enligt SS-EN DEC.1 Kantstöd av granit Kantstöd skall uppfylla fordringar enligt SS-EN 1343 DEC.12 Kantstöd av granit, satta i grus med motstöd av asfaltmassa Typ RV4, grå. DEE DEE.111 VÄG- OCH YTMARKERINGAR Extruderad markeringsmassa på trafikyta För parkeringsplatser utförs markering med b=100 mm. DEG RÄCKEN, STÄNGSEL, STAKET, PLANK M M

25 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 25(43) DEG.1111 Stålbalkräcken Utföres av W-balk, med standardståndare c/c 2 m. DEG.4 Stopplankor för fordon Typ Hags parkeringsräcke av tryckimpregnerat virke och stolpar av stål eller likvärdigt. Räcke: 45x143 mm Stolpar: 80 mm, varmförzinkade. DEG.61 Bländskydd Typ Berlex bländskyddslamell h=1200 mm eller likvärdigt. Monteras med c/c 660 mm på W-räcke mellan internväg och flygfält. DEF DEF.20 FÖRTILLVERKADE FUNDAMENT, STOLPAR, SKYLTAR M M Fundament och stolpe för skylt för röranläggning m m Avser skyltning för brandposter och avstängningsventiler. Placeras i samråd med beställare. DEF.2311 Skylt för brunn, avstängningsanordning m m Avser skylt för avstängningsventil. Typ av skylt se principritning DEF Kulör och textinformation bestäms i samråd med beställare. DEF.2312 Skylt för brandpostanordning Typ av skylt se principritning DEF.2312, typ 1. Textinformation bestäms i samråd med beställare. DEF.33 Fundament för stolpe e d för ljusarmaturer Typ enligt E-handling. Tillhandahålls av Elentreprenör. DEK FASTA UTRUSTNINGAR OCH UTSMYCKNINGAR I MARK Montering enligt fabrikantens anvisningar.

26 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 26(43) DEK.11 Bänkar U2 HF 1001 soffa från Veksoe. Oljebehandlad ask. Längd 1680 mm, höjd 795 mm inkl ryggstöd. DEK.4 Pergola, spalje m m Spalje runt miljöstation från Slottsbro. Utförande lika den låga delen av spaljen på Värmlands museum. Höjd 2,5 m. Fästes med markförankring, varmförzinkat från Slottsbro. Adress: Slottsbro, Kangerudsv. 10, Slottsbro. Tele: U1 Väderskydd för cyklar typ Cyklos Väderskydd, art.nr.cyk , inkl. cykelställ typ Cyklos Xerxes. Ytbehandling: varmgalvat. DEK.5 Papperskorgar, askkoppar mm DEK.6 DEN DEN.1 DEN.12 DGB U3 VL 60 med askkopp från Veksoe. Höjd 900 mm, bredd 540 mm, djup 310 mm. Flaggstänger Modell standard, vit genomfärgad från HAGS. Längd 14 meter, art nr KABELSKYDD I ANLÄGGNING Skydd för kablar i mark Kabelskydd i mark skall uppfylla kraven på s k normalt utförande i SS , avsnitt 10, Kabelskydd. Kabelskydd av plaströr Typ SRN 50/42 E (gul), SRN 110/98 E (gul), SRN 110/98 E (orange) och Rehau typ Rauduct 4x32 i skyddsrör SRN 110/98 (röd) eller likvärdigt. Rören förses med dragtråd och tätas i ändarna med plastlock eller liknande. ÅTERSTÄLLNINGSARBETEN I MARK A

27 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 27(43) DGB.11 Återställande av väg, plan o d med bitumenbundet slitlager Återställande av hårdgjord yta utförs med uppbyggnad enligt KA1-yta. DGB.32 DGB.33 DHB Återställande av gräsyta. Återställande av naturmarksyta. SKÖTSEL AV MARKANLÄGGNING UNDER GARANTITIDEN Skötsel under garantitiden (2 år) utförs av Fortv s personal under ledning av entreprenören. DHB.31 Skötsel av träd, buskar m m under garantitiden

28 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 28(43) Avser alla planteringsytor: Städning På våren under april månad städas planterade ytor. Dött, sjukt eller skadat växtmaterial tas bort, liksom främmande föremål som skräp. Luckring Luckring utförs på våren med handredskap utan att växtdelar skadas. Avjämning av ytorna utförs. Gödsling Planterad yta gödslas med 3 kg fullgödselmedel NPK eller likvärdigt per 100 m² under vårsäsongen. Växtens rotsystem får inte skadas genom felaktig koncentration av gödselmedel eller ovarsam hantering. Kalkning Planteringsyta kalkas med 30 kg jordbrukskalk (CaO-halt 50%) per 100 m² Ogräsbekämpning Vid behov företas mekanisk ogräsbehandling av planteringsytor medelst skyffling. Där växtmaterialet riskerar att skadas genom skyffling handrensas ytan. Räkna med 4 ggr per säsong. Behandlingen sätts in innan ogräset satt frö. Hela ytan skall vara fri från ogräs och främmande föremål. Ogräsrens och skräp skall samlas upp och forslas bort. Bevattning Bevattning utförs vid torka. Bevattning utförs i sådan omfattning att jorden genomfuktas ned till rådande torkfront med givor om minst ca 18 mm per vecka. Större mängd åt gången än att vattnet efter hand hinner sjunka får inte tillföras. Bevattning skall inte ske i starkt solsken. Bevattningsdosen rättas efter markens vattenkapacitet. Kompletteringsplantering Träd och buskar som dör under garantitiden ersätts kontinuerligt med exemplar av samma sort och kvalitet. Plantering skall utföras på för arten lämplig årstid. Beskärning Beskärning under garantitiden består i första hand av en uppbyggnadsbehandling för att ge en god utveckling och tillväxt. I andra hand borttagande av döda eller skadade grenar vid vår- och höstarbeten.

29 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 29(43) DHB.312 Skötsel av träd under garantitiden Avser stamträd. Uppbindning Kontrollera och åtgärda vid behov uppbindning av träd. A Erforderlig vattning och ogräsbekämpning utförs. DHB.316 Skötsel av klätterväxter under garantitiden Döda plantor byts ut kontinuerligt. Nedklippning och bortrensning av vissnade växter görs i samband med vårstädningen innan växterna har hunnit komma upp för säsongen. Uppbindning mot spaljé vid behov. DHB.317 Skötsel av perenner under garantitiden Döda plantor byts ut kontinuerligt. Nedklippning och bortrensning av vissnade växter görs i samband med vårstädningen innan växterna har hunnit komma upp för säsongen.

30 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 30(43) DHB.32 Skötsel av gräsyta under garantitiden Städning På våren efter snösmältningen städas gräsytorna sedan marken torkat upp och jorden rett sig. Ytan borstas eller räfsas ren från löv och gammalt gräs, nedfallna grenar och främmande föremål. På hösten efter lövfällningen räfsas ytorna rena från löv, grenar och främmande föremål. Kalkning Gräsytor kalkas med 30 kg jordbrukskalk (CaO-halt 50%) per 100 m² under våren. Klippning Gräsklippning sker med en klipphöjd av 40 mm och så ofta att man vid varje klippningstillfälle inte klipper bort mer än en tredjedel av gräsets totala höjd. Vid långvarig torka samt vid sista klippningen på hösten ökas klipphöjden. Gräset slås så nära hinder som möjligt utan att skador uppstår. Arbetet utförs så att gräsytan inte skadas eller ränder av oslaget gräs kvarstår. Puts kring kanter och hinder ingår i arbetet. Enstaka strå eller fröställningar i den i övrigt kortklippta gräsmattan tas bort. Kantskärning utförs. I samband med klippning tas stenar och andra främmande föremål bort från gräsytan. Bevattning Bevattning av gräsyta utförs om risk för bestående torkskador föreligger. Bevattning utförs i sådan omfattning att jorden genomfuktas ned till rådande torkfront med givor och minst ca 18 mm per vecka. Större vattenmängd än att vattnet efter hand hinner sjunka får inte tillföras. Bevattningsdosen rättas efter markens vattenupptagning och nederbördsmängd. Bevattna ej i starkt solsken. Reparation Reparation utförs av skadade gräsytor genom påförsel av lätt, välgödslad matjord som besås med gräsfrö typ Weibulls parkblandning 3 kg/100 m². Myllning utförs med lätt krattning. Vältning utförs med gallervält.

31 F MURVERK 31(43) Rev. F FCC FCC.1 MURVERK MURVERK AV KALKSANDSTEN I ANLÄGGNING Mur av kalksandsten Kalk Kallmur av gråaktig kalksten typ Mysinge stenhuggeri eller likvärdig. Murens bredd är 500 mm. Kalkmur som gränsar till en upphöjd plantering har en geotextilduk som avskiljare mellan mur och plantering. A Murarna är en sk. dubbelmur. Fyllning inuti skall vara spillsten och/eller makadam. Bindare som håller ihop sidorna skall finnas ca tre per m 2. Bindarna kan bestå av genomgående stenar eller av rostfria stänger, diameter ca 6 mm, och som bokas 90 o i varje ände och sätts fast i borrade hål i murstenen. Avtäckning sker med 600 mm breda kalkstenar som gjuts fast i cementbruk.

32 GBC KONSTRUKTIONER AV BETONGELEMENT I ANLÄGGNING 32(43) Rev. GBC GBC.252 KONSTRUKTIONER AV BETONGELEMENT I ANLÄGGNING Mur av betongelement Avser stödmur mot drivmedelsplan. Typ Skanska Prefab typ 20.0 kn/m 2, eller likvärdigt. Höjd se vy ritning K / Grundlägges och monteras enligt tillverkarens anvisningar. GBC.2572 Trappa av blocksteg av betong Avser betongtrappa vid by82 s sydvästra hörn. Typ Skanska Prefab Blocksteg, eller likvärdigt. Bredd= 1500 mm Steghöjd= 150 mm.

33 NB KOMPLETTERINGAR AV SAKVAROR M M I ANLÄGGNING 33(43) Rev. NB NBK NBK.31 KOMPLETTERINGAR AV SKAVAROR M M I ANLÄGGNING TRAPPOR, TRAPPRÄCKEN M M I ANLÄGGNING Trappräcken. Avser stålrörsräcke för blockstegstrappa. Typ Skanska Prefab Trappräcke av varmförzinkat stålrör 48 mm, eller likvärdigt.

34 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 34(43) Rev. P PBB PBB.2132 APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT RÖRLEDNINGAR I LEDNINGSGRAV Ledning av fabriksisolerade rör av olegerat tryckkärlsstål Avser fjärrvärmerör. I markarbetena ingår schakt och fyllning. Ledningsmaterial och läggning utförs av Tekniska Verken, Linköping PBB.5121 Ledning av PE-rör, standardiserade tryckrör. Avser vatten-, brandvatten- och kylledningar. Typ Pipelife tryckrör eller likvärdigt. Ø110: PE100 Klass PN10, skarvfria, spegelsvetsade <Ø110: PEM Klass PN10 Rör skall vara av materialet PE100 och vara utförda och provade enligt av Kontrollrådet för plaströr, KP-rådet, utgiven verksnorm KPA 01. Vatten-, brandvatten- och kylledningar förläggs frostfritt, dvs med vattengång minst 2.0 m under färdig mark. PBB.5215 Ledning av PP-rör, standardiserade markavloppsrör. Typ Pipelife PP Markrör eller likvärdigt, avser dim Ø Stuprörsanslutning utförs med dim Ø 110. PBB. 531 Ledning av plaströr, standardiserade dränrör Dim 110/ /140: dränrör typ Pipelife PEH BDR eller likvärdigt. Dim 232/200: dränrör typ Pipelife PEH VDR eller likvärdigt. PBC RÖRLEDNINGAR I SKYDDSLEDNING

35 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 35(43) Rev. PBC. 319 Ledning av raka kopparrör i skyddsledning av polyeten Avser ledning till cisterner för spillolja och spillfotogen. Kopparrör dim 35 mm, lika invändigt (se V-handling), läggs i skyddsrör PEM PN6.3 dim 63x3.8 PCB PCC PCC.721 ANSLUTNINGAR AV RÖRLEDNING TILL RÖRLEDNING M M ANORDNINGAR FÖR FÖRANKRING, EXPANSION, SKYDD M M AV RÖRLEDNING I ANLÄGGNING Anordning för markering med plastband Varningsband i blå färg text Fjärrvärmerör läggs ca 200 mm över kulvertrörens hjässa i kringfyllnads/återfyllnadsmaterialet. PCE PCE.11 PCE.12 PCF PCF.1111 INSPEKTION AV RÖRLEDNINGAR I ANLÄGGNING Inre inspektion av tryckledning Inre inspektion av självfallsledning RENGÖRING AV RÖRLEDNINGAR I ANLÄGGNING Spolning och desinfektion av vattenledning Utförs enligt VAV P77 PCF.2 Rengöring av självfallsledning PDB BRUNNAR PÅ AVLOPPSLEDNING För betäckningar i plattytor utförs understoppning med AG alt. CG för att undvika sättningar. PDB.22 Tillsynsbrunn av plast Typ Pipelife Polar Pragma PP, dimension till 400 mm ståndarrör, eller likvärdigt (ej PVC), Betäckning: RSK , kvadratiskt med runt lock, används i plattytor. RSK (rund) används för övrigt.

36 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 36(43) Rev. PDB.32 Rensbrunn av plast Typ Pipelife Polar PP, dimension 160 mm, eller likvärdigt (ej PVC), Betäckning RSK , kvadratisk med runt lock används i plattytor. RSK (rund) används för övrigt. PDB.522 Dagvattenbrunn av plast utan vattenlås, med sandfång Typ Pipelife Polar PP, dimension 400 mm, med 70 l sandfång, eller likvärdigt (ej PVC). Betäckning: RSK (DB), RSK (DBK), RSK (SRB). PDB.622 Dränbrunn av plast utan vattenlås, med sandfång Typ Pipelife Polar PP, dimension 400 mm, med 70 l sandfång, eller likvärdigt (ej PVC). Betäckning: RSK , kvadratiskt med runt lock, används i plattytor. RSK (rund) används för övrigt. Avser DRB PDE BRUNNAR PÅ SKYDDSLEDNING FÖR ELKABEL Dragbrunn av betong bestående av kona φ600/1000 på φ1000-ring (h=300mm) med körbar betäckning. PDF PDF.2 AVSKILJNINGSBRUNNAR Oljeavskiljare Oljeavskiljare av glasfiberarmerad plast för markförläggning. Typ MIRI OAM 21/3H (effektiv volym 1,1 m 3 ) eller likvärdigt Halsmått anpassas till färdig marknivå enligt mätning på plats. Tillbehör: Provtagningsbrunn typ MIRI PBM Larmcentral med tillhörande larmutrustning för inkoppling av larm till central övervakning. Markankare + förankringssats Betäckning: låsbar, 40 ton För oljeavskiljare förlagd under hårdgjord yta utförs en tryckutjämnande betongplatta enligt tillverkarens anvisningar.

37 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 37(43) Rev. PDH TILLBEHÖR TILL BRUNNAR Nivåjustering av befintliga betäckningar. PDY PDY.1 DIVERSE BRUNNAR I MARK Pumpbrunn Avser brunn med avstängningsmöjlighet på utloppsledning. Avstängningsanordning se PEB.2. Brunnen skall möjliggöra att vid behov utföra pumpning av skumvatten med lös pumputrustning till markförlagd skumvattentank. Dimension 1000 mm med sandfång, typ ALFA eller likv. Betäckning RSK Se även detalj på ritning K / Pumputrustning se PFZ.1 PEB PEB.1111 AVSTÄNGNINGSANORDNINGAR M M I MARK Avstängningsanordning med kilslidsventil på vattenledning Typ mjuktätande slussventil typ Hawle, PN10 med dragsäker fog typ Hawle 2000 eller likv. Betäckning: teleskop typ Tierp RSK eller likv. PEB.4 Brandpost i mark Fabrikat, KVATAB eller likvärdigt. Betäckningen skall vara försedd med kantringssäkert lock, KVATAB, RSK eller likvärdigt Brandposten skall anpassas till blivande marknivå så att avståndet mellan brandpostens översta del och underkanten på betäckningens lock är mellan mm. Brandposten skall vara försedd med dragsäker fog, stumsvetsad eller typ Hawle system All metall i brandposten (förutom ventil) skall vara utfört i syrafast stål SS2343. Mjuktätande slussventil, min Di=90 mm Koppling för vattenuttag skall vara typ B, bajonett, i rostfritt stål med låsnäbb. Brandposten skall vara försedd med manuell/automatisk avtappning av trycklöst stigarrör. Trumman (PE-plast eller PVC Dy= 400 mm) skall vara tät och teleskopisk. Infästningsdetaljer skall vara utförda i syrafast stål SS 2343.

38 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 38(43) Rev. Dräneringsledning från brandposttrumman utförs med ledning av PP-rör D110 som ansluts till dagvattenledning.

39 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 39(43) Rev. PEC PEC.2 ANORDNINGAR I UTRYMME ELLER OVAN MARK FÖR AVSTÄNGNING M M Avstängningsanordning på självfallsledning Avser avstängningsventil på utloppsledning från pumpbrunn. Monteras i pumpbrunn. Skjutspjällsventil typ Axel Larsson AL48, DH 150 med förlängd spindel. Fästes med flänsmuff och lösfläns. PFZ PFZ.1 PUMPANORDNINGAR I ANLÄGGNING, LÖS UTRUSTNING Lös pumputrustning I entreprenaden skall följande lös utrustning ingå för omhändertagande av skumvatten: 2 st pumpar typ FLYGT SXM5 med nivåvippor. Effekt 0,5 kw. 4 st slangar L=100 m, dim 50 mm, typ Trelleborg AT4013. Slangarna skall levereras med slangkopplingar. Pumputrustningen skall möjliggöra pumpning av skumvatten från pumpbrunn till markförlagd skumvattentank. PLB ÖPPNA CISTERNER FÖR FAST, FLYTANDE ELLER GASFORMIGT MEDIUM

40 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 40(43) Rev. PLB.2 Öppna cisterner för lagring av flytande medium Cisterner för spillolja, spillfotogen och spillvatten Liggande öppen cistern av GAP typ BIA HÄRDPLAST AB typ OM/OF, modellbetäckning 3 ( totalvolym 3,18 m 3 ). Manlucka DN 600 med fallskydd placerad på toppen av cisternen. Dimension tilloppsledning: 35 mm Tillbehör: nivågivare/överfyllnadsskydd R3/R4 inkl. 15 m kabel. Larmenhet överlämnas till E-entreprenör för montering och driftsättning För cistern för spillvatten förlagd under hårdgjord yta utförs en tryckutjämnande betongplatta enligt tillverkarens anvisningar. För cisterner ovan mark utförs ytbehandling i form av toppcoat i mörkgrön kulör. Cistern för skumvatten Liggande öppen cistern av glasfiberarmerad polyester med invändigt tätskikt av vinylester, diameter: 3.5 m, längd: 10 m, typ BIA HÄRDPLAST AB. Manlucka DN 600 med fallskydd placerad på toppen av cisternen.

41 Y MÄRKNING, PROVNING, DOKUMENTATION M M 41(43) Y MÄRKNING, PROVNING, DOKUMENTATION M m YBC YBC.3113 YBC.341 PROVNING AV ANLÄGGNING Täthetsprovning av vattenledning av rör av PE, PP och PB Täthetsprovning av avloppsledning Utföres för spillvattenledning. YBC.391 Täthetsprovning av cisterner Provning utförs efter avslutade arbeten. Täthetsprovning av tankarna med tillhörande ledningar skall utföras med luft till ett tryck av 0.02 bar varvid alla förbindningar och rörskarvar bestrykes med såpvatten. Trycket skall kvarstå en timme. Provningsbevis skall överlämnas till beställaren. Provningen utföres av entreprenören i närvaro av behörig kontrollant (beställarens ombud).

42 Y MÄRKNING, PROVNING, DOKUMENTATION M M 42(43) YCE UNDERLAG FÖR RELATIONSHANDLINGAR FÖR ANLÄGGNING Underlag för relationshandlingar samt eventuella drift- och skötselinstruktioner skall upprättas för de objektdelar där beställaren eller entreprenören tillhandahållit bygghandlingsritningar eller upprättat anläggningsdata i digital form. Inmätningar skall utföras för nyanläggningar och omläggningar av befintliga anläggningar. Befintliga anläggningar som avviker mot redovisat läge skall mätas in. Detta gäller även ej redovisade anläggningar som upptäcks under arbetet. På kopior av bygghandlingsritningar införs kontinuerligt under arbetets gång, innan schakter återfylls, avvikelser och kompletteringar. Även funna avvikelser avseende befintliga anläggningar såsom kablar, ledningar, byggnader etc införs. Underlag för relationshandlingar skall överlämnas till beställaren innan anmälan om slutbesiktning får ske. Som underlag för relationshandlingar i form av ritningar skall en omgång av gällande bygghandlingsritningar användas. Dessa skall förvaras på arbetsplatsen på betryggande sätt. Daterade och av ansvarig arbetsledare undertecknade kopior av bygghandlingsritningar skall lämnas till beställaren även om dessa ej ändrats. Alla mätvärden skall dokumenteras i numerisk form och skall ingå i underlag för relationshandlingarna. Numeriska värden anges med tre decimaler och redovisas digitalt. Underlag för relationshandling samt eventuella drift- och skötselinstruktioner skall levereras till beställaren senast tre veckor före slutbesiktning. Handlingarna skall märkas med texten: Underlag för relationshandling samt dateras och undertecknas av den ansvarige hos entreprenören. Förteckning över gjorda ändringar av material och dylikt avseende mängdbeskrivningen skall redovisas. YCE.111 Underlag för relationshandlingar för väg, plan o d

43 Y MÄRKNING, PROVNING, DOKUMENTATION M M 43(43) YCE.12 Underlag för relationshandlingar för rörledningssystemet Samtliga bryt-, änd- och förgreningspunkter skall mätas in för samtliga typer av ledningar. Vid insättning av skjutmuffar på bef ledning skall även dessa mätas in. Gäller även kabelrör, elledningar och dylikt.

44

45 VÄXTFÖRTECKNING H 14 Malmen, Linköping Bilaga 2 Litt Namn TRFs bet Dim (cm) stamomfång topphöjd Anm c/c (cm) a' pris TRÄD 1 Fraxinus angustifolia 'Raywood' - smalbladig ask 5.1 högstam 3 x ompl. kl Pinus nigra var. austriaca - svarttall 10 sol kl th Prunus sargentii - bergkörsbär 5.1 högstam 3 x ompl. kl BUSKAR 10 Cornus mas - körsbärskornell 7.4 sol co th Eounymus alatus - vingad benved 7.6 sol co th Eounymus vegetus- klätterbenved 7.8 busk co Rosa 'Katharina Zeimet' - vit polyantharos 4 krukodlad blir ca 50 cm hög KLÄTTERVÄXT 20 clematis tangutica - gullklematis 8 A-kval co 2,0 l gula blommor PERENNER 30 Alchemilla mollis - jättedaggkåpa 12 co 3,5 l blir ca 40 cm hög Astrantia major - stjärnflocka 12 co 3,5 l blir ca 50 cm hög Carex morrowii - japanskt starr 12 co 3,5 l blir ca 40 cm högt Delphinium grandiforum 'Capri' - praktriddarsporre 12 co 3,5 l blir ca 80 cm hög Euphorbia polychroma - gulltörel 12 co 3,5 l blir ca 50 cm hög Geum coccineum - röd nejlikrot 12 co 3,5 l blir ca 30 cm hög Heuchera micrantha 'Palace purple' - röd alunrot 12 co 3,5 l blir ca 60 cm hög Salvia nemorosa 'Blaukönigin' - stäppsalvia 12 co 2,0 l blir ca 50 cm hög Scabiosa caucasica 'Miss Willmott' - vit höstvädd 12 co 3,5 l blir ca 70 cm hög waldsteinia ternata - gullgröna 12 co 3,5 l vintergrön marktäckare 35
