1 Utbyggnad av Lievägen ackasand Ödehögs Kommun Teknisk eskrivning för Mark/VA Granskningshandling Upprättad: WSP Samhällsbyggnad Östra Storgatan Jönköping Tfn: : Axel Erixon Uppdragsansvarig: Reino Erixon REV ÄNDRINGEN AVSER DATUM SIGN

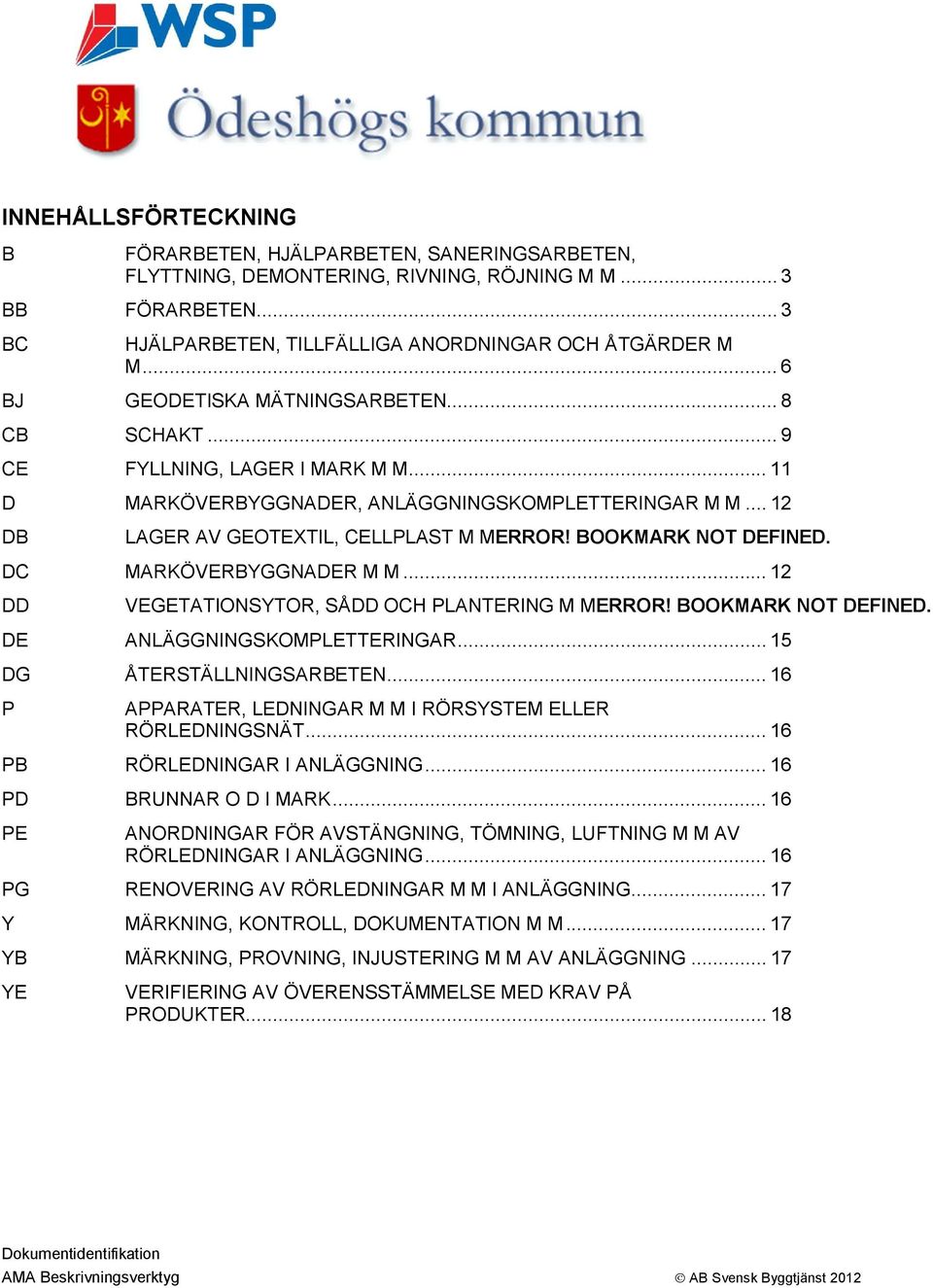

2 INNEHÅLLSFÖRTECKNING FÖRARETEN, HJÄLPARETEN, SANERINGSARETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M... 3 FÖRARETEN... 3 C HJÄLPARETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M... 6 J GEODETISKA MÄTNINGSARETEN... 8 C SCHAKT... 9 CE FYLLNING, LAGER I MARK M M D MARKÖVERYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M D LAGER AV GEOTEXTIL, CELLPLAST M MERROR! OOKMARK NOT DEFINED. DC MARKÖVERYGGNADER M M DD VEGETATIONSYTOR, SÅDD OCH PLANTERING M MERROR! OOKMARK NOT DEFINED. DE ANLÄGGNINGSKOMPLETTERINGAR DG ÅTERSTÄLLNINGSARETEN P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT P RÖRLEDNINGAR I ANLÄGGNING PD RUNNAR O D I MARK PE ANORDNINGAR FÖR AVSTÄNGNING, TÖMNING, LUFTNING M M AV RÖRLEDNINGAR I ANLÄGGNING PG RENOVERING AV RÖRLEDNINGAR M M I ANLÄGGNING Y MÄRKNING, KONTROLL, DOKUMENTATION M M Y MÄRKNING, PROVNING, INJUSTERING M M AV ANLÄGGNING YE VERIFIERING AV ÖVERENSSTÄMMELSE MED KRAV PÅ PRODUKTER... 18

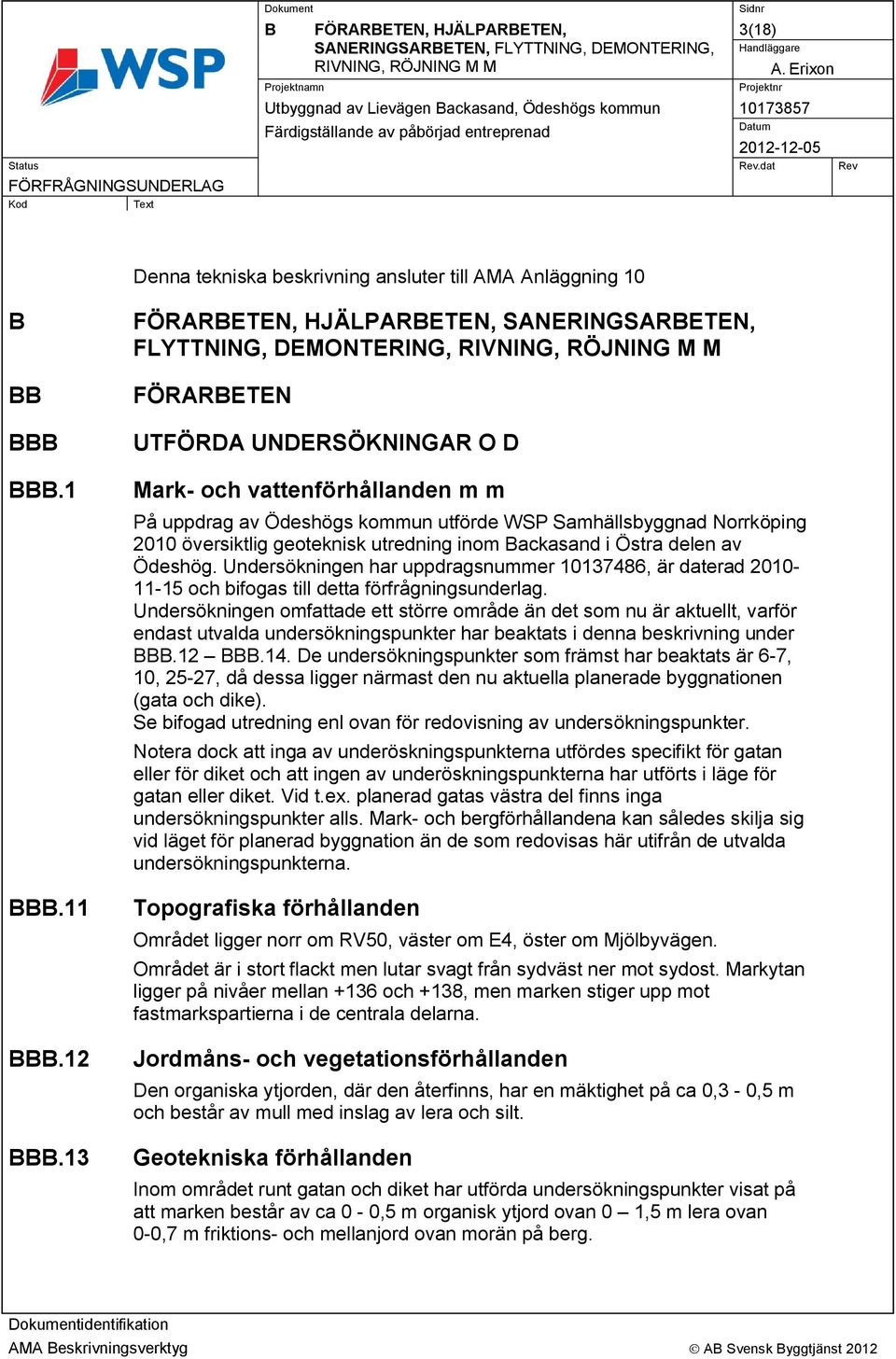

3 FÖRARETEN, HJÄLPARETEN, SANERINGSARETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 3(18) Denna tekniska beskrivning ansluter till AMA Anläggning FÖRARETEN, HJÄLPARETEN, SANERINGSARETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M FÖRARETEN UTFÖRDA UNDERSÖKNINGAR O D Mark- och vattenförhållanden m m På uppdrag av Ödeshögs kommun utförde WSP Samhällsbyggnad Norrköping 2010 översiktlig geoteknisk utredning inom ackasand i Östra delen av Ödeshög. Undersökningen har uppdragsnummer , är daterad och bifogas till detta förfrågningsunderlag. Undersökningen omfattade ett större område än det som nu är aktuellt, varför endast utvalda undersökningspunkter har beaktats i denna beskrivning under De undersökningspunkter som främst har beaktats är 6-7, 10, 25-27, då dessa ligger närmast den nu aktuella planerade byggnationen (gata och dike). Se bifogad utredning enl ovan för redovisning av undersökningspunkter. Notera dock att inga av underöskningspunkterna utfördes specifikt för gatan eller för diket och att ingen av underöskningspunkterna har utförts i läge för gatan eller diket. Vid t.ex. planerad gatas västra del finns inga undersökningspunkter alls. Mark- och bergförhållandena kan således skilja sig vid läget för planerad byggnation än de som redovisas här utifrån de utvalda undersökningspunkterna. Topografiska förhållanden Området ligger norr om RV50, väster om E4, öster om Mjölbyvägen. Området är i stort flackt men lutar svagt från sydväst ner mot sydost. Markytan ligger på nivåer mellan +136 och +138, men marken stiger upp mot fastmarkspartierna i de centrala delarna. Jordmåns- och vegetationsförhållanden Den organiska ytjorden, där den återfinns, har en mäktighet på ca 0,3-0,5 m och består av mull med inslag av lera och silt. Geotekniska förhållanden Inom området runt gatan och diket har utförda undersökningspunkter visat på att marken består av ca 0-0,5 m organisk ytjord ovan 0 1,5 m lera ovan 0-0,7 m friktions- och mellanjord ovan morän på berg.

4 FÖRARETEN, HJÄLPARETEN, SANERINGSARETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 4(18) Den organiska ytjorden, där den återfinns, består av mull med inslag av lera och silt och bedöms ha mycket lös lagringstäthet. Leran består av torrskorpelera och lera med tunna siltskikt, och har påträffats i undersökningspunkt 25 vilken är belägen närmst planerad gata. Även i undersökningspunkt 10 kan lera finnas. Inga undersökningar har utförts inom aktuellt område för att fastställa lerans hållfasthetsegenskaper. I undersökningspunkt 4, belägen ca 130 m norr om aktuellt område har dock den okorrigerade skjuvhållfastheten i den siltiga leran uppmätts till 50 kpa genom vingsondering. Friktions-och mellanjorden är sammansatt av silt, sand och grus där silt är den dominerande kornfraktionen. Silten, sanden och gruset bedöms ha mycket lös minst fast lagringstäthet. Moränen består av en grusig sandig morän och en grusig siltig sandig morän och bedöms ha medelfast minst fast lagringstäthet. Samtlig förekommande finkornig jord ska betraktas som tjälfarlig och vid hög vattenkvot mycket flytbenägen. Efter att den översiktliga geotekniska utredningen utfördes har markarbeten utförs i anslutning till planerad gata. Exakt vilka schaktnings- och fyllningsarbeten som då utfördes är ej i dagsläget klarlagda. ergytan, vilken är bedömd med ledning av stopp med slagsond, ligger i utförda punkter på nivå +132, ,6, vilket motsvarar 0,3-4,0 m u my. Den lägsta förmodade bergnivån påträffades i undersökningspunkt 25 belägen nära den östra delen av planerad gata och den högsta nivån i undersökningspunkt 6 belägen norr om planderad gatas mellersta del. Konroll av bergnivå med slagsond är ej exakt, slagsonden kan även få stop på fast morän, sten eller block. Längs med planerad gata återfinns berg i dagen fläckvis. I läge för planerat dike så finns berg i dagen i stort sett inom hela ytan för diket..14 Geohydrologiska förhållanden I undersökningspunkt 27, söder om planerad gata har fri vattenyta uppmätts i provtagningshål till +135,55 Vattennivåer i filterförsedda grundvatten rör har uppmätts nordöst och öster om aktuellt området till +134,97 resp +133,75 Fria vattenytor i provtagningshål har uppmätts norr och öster om området till +134, ,32 resp +132, ,55.17 Utförda inventeringar av skaderisker Riskanalys avseende vibrationer har ej utförts för planerade arbeten. Se vidare C.17.

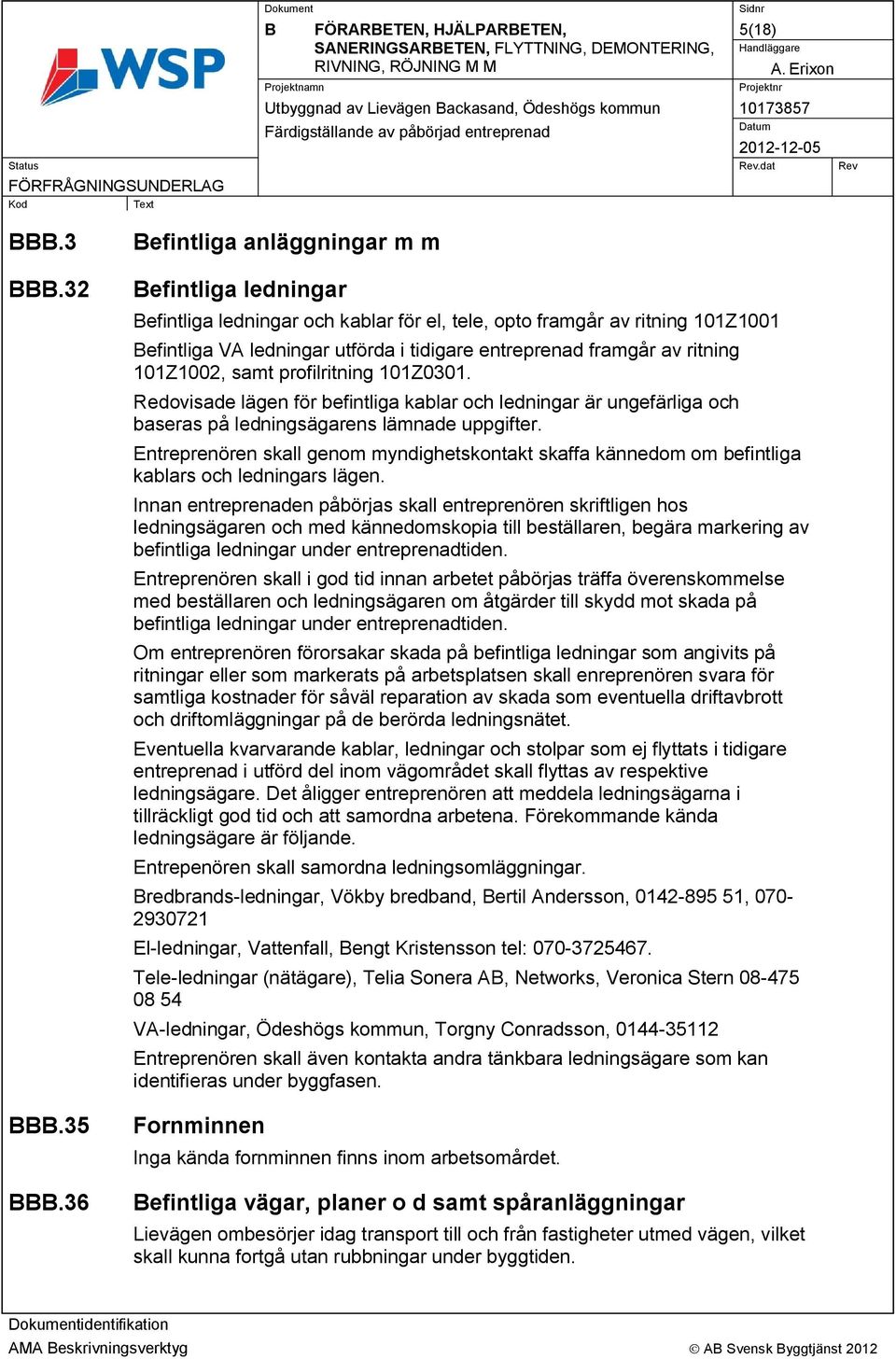

5 FÖRARETEN, HJÄLPARETEN, SANERINGSARETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 5(18) efintliga anläggningar m m efintliga ledningar efintliga ledningar och kablar för el, tele, opto framgår av ritning 101Z1001 efintliga VA ledningar utförda i tidigare entreprenad framgår av ritning 101Z1002, samt profilritning 101Z0301. Redovisade lägen för befintliga kablar och ledningar är ungefärliga och baseras på ledningsägarens lämnade uppgifter. Entreprenören skall genom myndighetskontakt skaffa kännedom om befintliga kablars och ledningars lägen. Innan entreprenaden påbörjas skall entreprenören skriftligen hos ledningsägaren och med kännedomskopia till beställaren, begära markering av befintliga ledningar under entreprenadtiden. Entreprenören skall i god tid innan arbetet påbörjas träffa överenskommelse med beställaren och ledningsägaren om åtgärder till skydd mot skada på befintliga ledningar under entreprenadtiden. Om entreprenören förorsakar skada på befintliga ledningar som angivits på ritningar eller som markerats på arbetsplatsen skall enreprenören svara för samtliga kostnader för såväl reparation av skada som eventuella driftavbrott och driftomläggningar på de berörda ledningsnätet. Eventuella kvarvarande kablar, ledningar och stolpar som ej flyttats i tidigare entreprenad i utförd del inom vägområdet skall flyttas av respektive ledningsägare. Det åligger entreprenören att meddela ledningsägarna i tillräckligt god tid och att samordna arbetena. Förekommande kända ledningsägare är följande. Entrepenören skall samordna ledningsomläggningar. redbrands-ledningar, Vökby bredband, ertil Andersson, , El-ledningar, Vattenfall, engt Kristensson tel: Tele-ledningar (nätägare), Telia Sonera A, Networks, Veronica Stern VA-ledningar, Ödeshögs kommun, Torgny Conradsson, Entreprenören skall även kontakta andra tänkbara ledningsägare som kan identifieras under byggfasen. Fornminnen Inga kända fornminnen finns inom arbetsomårdet. efintliga vägar, planer o d samt spåranläggningar Lievägen ombesörjer idag transport till och från fastigheter utmed vägen, vilket skall kunna fortgå utan rubbningar under byggtiden.

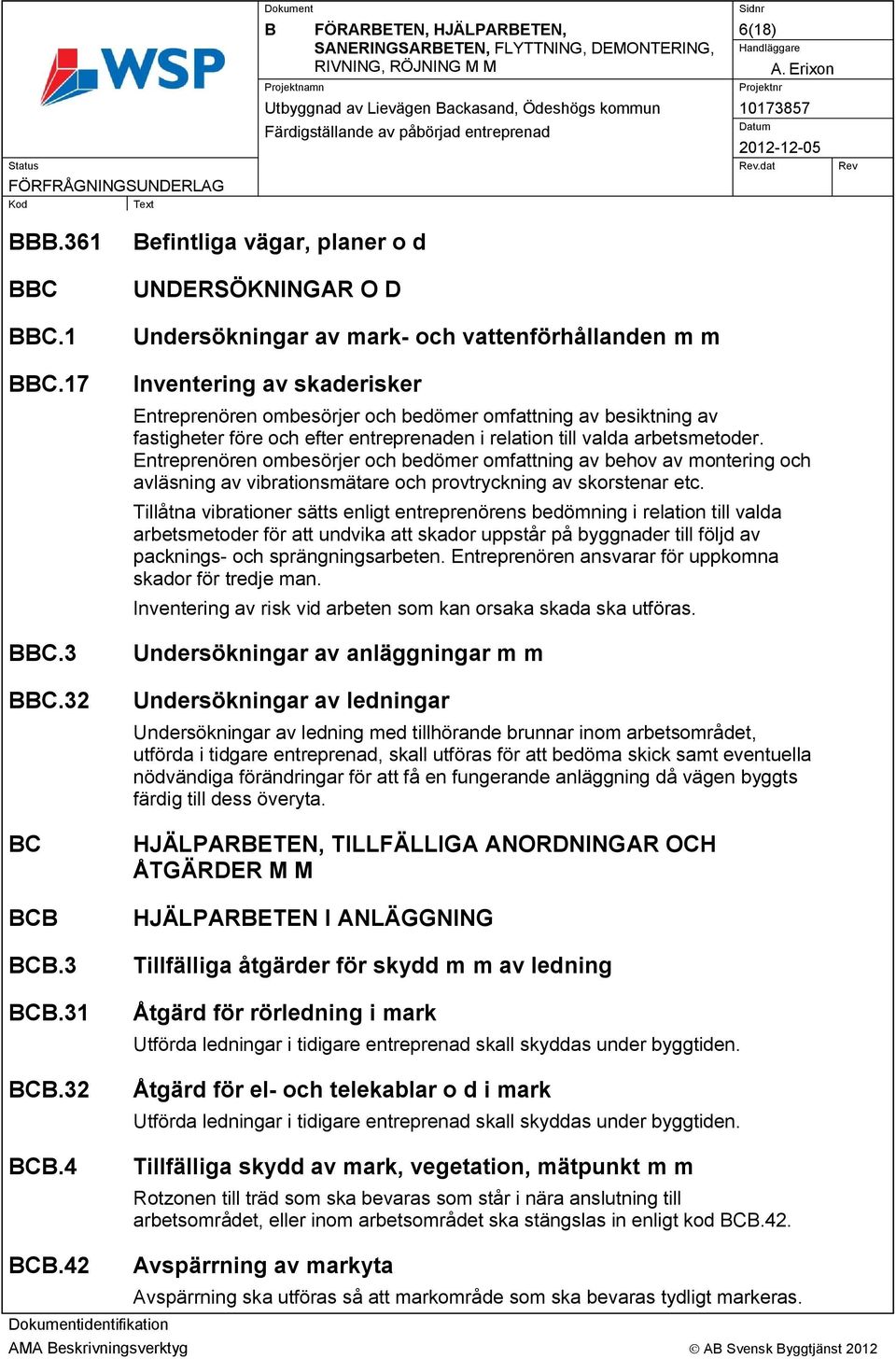

6 FÖRARETEN, HJÄLPARETEN, SANERINGSARETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 6(18).361 C C.1 C.17 C.3 C.32 C C C.3 C.31 C.32 C.4 efintliga vägar, planer o d UNDERSÖKNINGAR O D Undersökningar av mark- och vattenförhållanden m m Inventering av skaderisker Entreprenören ombesörjer och bedömer omfattning av besiktning av fastigheter före och efter entreprenaden i relation till valda arbetsmetoder. Entreprenören ombesörjer och bedömer omfattning av behov av montering och avläsning av vibrationsmätare och provtryckning av skorstenar etc. Tillåtna vibrationer sätts enligt entreprenörens bedömning i relation till valda arbetsmetoder för att undvika att skador uppstår på byggnader till följd av packnings- och sprängningsarbeten. Entreprenören ansvarar för uppkomna skador för tredje man. Inventering av risk vid arbeten som kan orsaka skada ska utföras. Undersökningar av anläggningar m m Undersökningar av ledningar Undersökningar av ledning med tillhörande brunnar inom arbetsområdet, utförda i tidgare entreprenad, skall utföras för att bedöma skick samt eventuella nödvändiga förändringar för att få en fungerande anläggning då vägen byggts färdig till dess överyta. HJÄLPARETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M HJÄLPARETEN I ANLÄGGNING Tillfälliga åtgärder för skydd m m av ledning Åtgärd för rörledning i mark Utförda ledningar i tidigare entreprenad skall skyddas under byggtiden. Åtgärd för el- och telekablar o d i mark Utförda ledningar i tidigare entreprenad skall skyddas under byggtiden. Tillfälliga skydd av mark, vegetation, mätpunkt m m Rotzonen till träd som ska bevaras som står i nära anslutning till arbetsområdet, eller inom arbetsområdet ska stängslas in enligt kod C.42. C.42 Avspärrning av markyta Avspärrning ska utföras så att markområde som ska bevaras tydligt markeras.

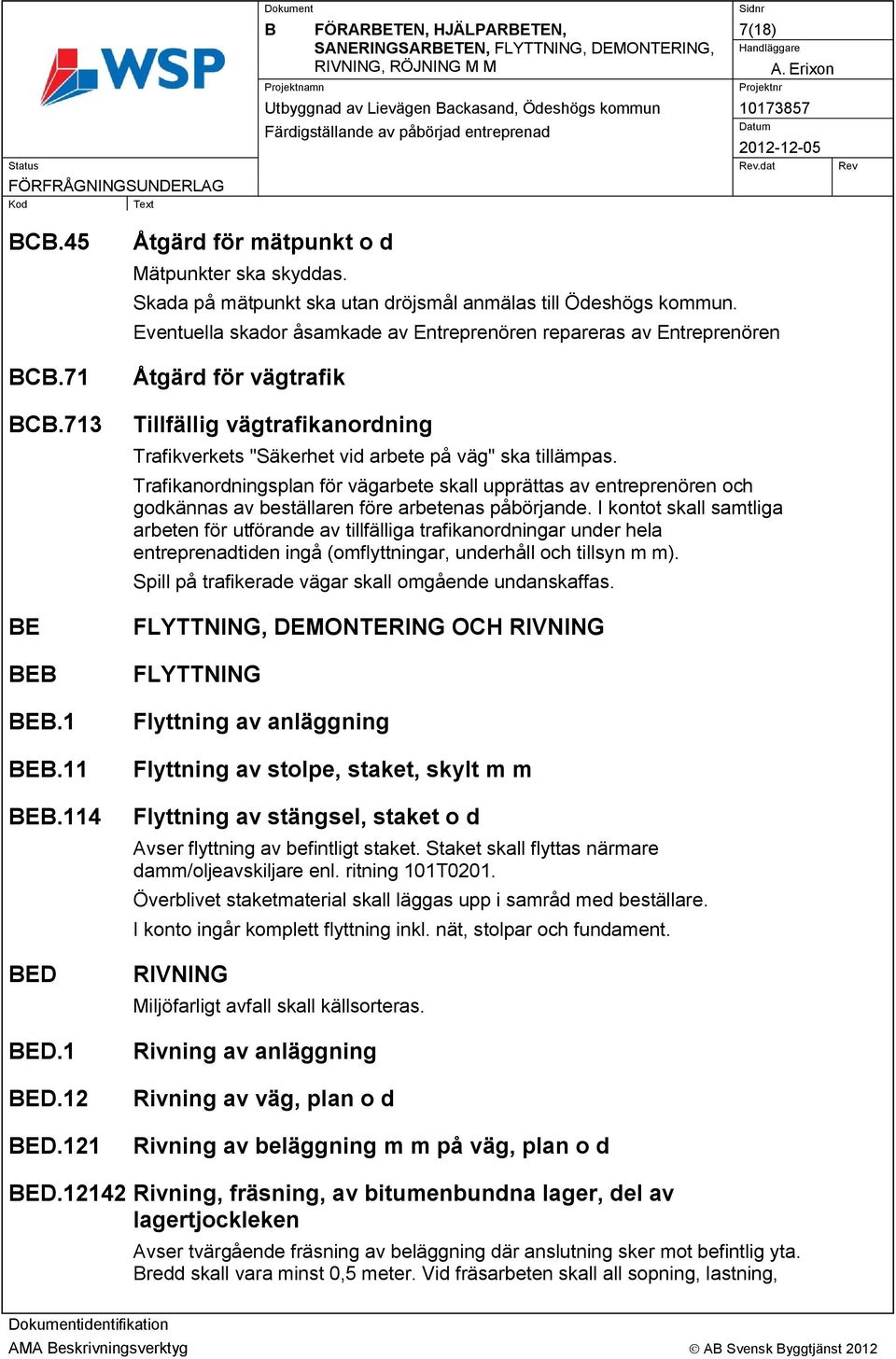

7 FÖRARETEN, HJÄLPARETEN, SANERINGSARETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 7(18) C.45 C.71 Åtgärd för mätpunkt o d Mätpunkter ska skyddas. Skada på mätpunkt ska utan dröjsmål anmälas till Ödeshögs kommun. Eventuella skador åsamkade av Entreprenören repareras av Entreprenören Åtgärd för vägtrafik C.713 Tillfällig vägtrafikanordning Trafikverkets "Säkerhet vid arbete på väg" ska tillämpas. Trafikanordningsplan för vägarbete skall upprättas av entreprenören och godkännas av beställaren före arbetenas påbörjande. I kontot skall samtliga arbeten för utförande av tillfälliga trafikanordningar under hela entreprenadtiden ingå (omflyttningar, underhåll och tillsyn m m). Spill på trafikerade vägar skall omgående undanskaffas. E E E.1 E.11 E.114 ED ED.1 ED.12 ED.121 FLYTTNING, DEMONTERING OCH RIVNING FLYTTNING Flyttning av anläggning Flyttning av stolpe, staket, skylt m m Flyttning av stängsel, staket o d Avser flyttning av befintligt staket. Staket skall flyttas närmare damm/oljeavskiljare enl. ritning 101T0201. Överblivet staketmaterial skall läggas upp i samråd med beställare. I konto ingår komplett flyttning inkl. nät, stolpar och fundament. RIVNING Miljöfarligt avfall skall källsorteras. Rivning av anläggning Rivning av väg, plan o d Rivning av beläggning m m på väg, plan o d ED Rivning, fräsning, av bitumenbundna lager, del av lagertjockleken Avser tvärgående fräsning av beläggning där anslutning sker mot befintlig yta. redd skall vara minst 0,5 meter. Vid fräsarbeten skall all sopning, lastning,

8 FÖRARETEN, HJÄLPARETEN, SANERINGSARETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 8(18) transport och fräsning ingå. Skarp avgränsning mellan riven och kvarvarande yta skall utföras genom sågning. Fräsdjup 40 mm. F F F.2 FC FE FE.2 FE.21 J J TRÄDFÄLLNING, RÖJNING M M TRÄDFÄLLNING Fällning av enstaka träd Avser fällning av träd som behövs för företagets genomförande inom arbetsområdet, inga träd skall dock tas ned innan samråd med beställare har genomförts. Virket kapas i 3 meters längder. Uppläggning sker så lastning kan ske med kranbil. Mängden är antagen för kalkyl. RÖJNING Röjning utförs i den omfattning som erfordras för företagets genomförande inom arbetsområdet. ORTTAGNING AV MARKVEGETATION OCH JORDMÅN orttagning av markvegetation och jordmån inom område för väg, plan o d orttagning av markvegetation och jordmån inom område för väg, plan o d, kulturmark Skall köras till soptippen vid Visjön, transportavstånd ca 5 km. GEODETISKA MÄTNINGSARETEN GEODETISKA MÄTNINGSARETEN FÖR ANLÄGGNING OCH FÖR GRUNDLÄGGNING AV HUS J.2 Inmätning För handlingen gäller koordinatsystem i plan: SWEREF och i höjd: RH För inmätning används tillhandahållna stompunkter och nypunkter. Entreprenören svarar för komplettering av plan och höjdfixar. Entreprenören skall omgående före byggstart kontrollera befintliga stompunkter. Eventuella avvikelser anmäls till beställaren. Entreprenören skall utföra och bekosta all ev. erforderlig bygganpassning av stomnät, inmätning, utsättning och beräkning samt ansvar för riktigheten härav oavsett beställarens kontrollmätningar. Alla inmätningar ska anslutas till tillhandahållna stompunkter. För inmätning gäller HMK-A3 bilaga C och toleranser enligt bilaga D, bygghandling. eställaren skall i god tid underrättas om tidpunkt för inmätning och avvägning.

9 FÖRARETEN, HJÄLPARETEN, SANERINGSARETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 9(18) J.23 J.26 J.27 J.271 J.272 J.273 J.3 J.33 J.36 C C Inmätning av väg, plan o d Entreprenören skall i samråd med beställaren utföra kontrollavvägningar av befintliga anslutande hårdgjorda ytor till i handlingen ingående hårdgjorda ytor. Protokoll av mätningarna tillställs beställaren för kontroll av höjdsättningen. Inmätning av ledning Samtliga brunnar, ventiler, riktningsavvikelser, ändpunkter skall mätas in och koordinat- och höjdbestämmas, plushöj på vattengång anges. Inmätning av mark- och vattenförhållanden Inmätning av jordöveryta Inmätning av bergöveryta Inmätning av vegetation Utsättning Utsättningsdata och förteckning med beskrivning över plygonpunkter/höjdfixar kommer att överlämnas till utsedd entreprenör. För handlingen gäller koordinatsystem i plan: SWEREF och i höjd: RH För utsättning används tillhandahållna stompunkter och nypunkter. För utsättning gäller toleranser enligt HMK-A4 kap7. eställaren skall i god tid underrättas om tidpunkt för inmätning och avvägning så uppgifter rörande punkter kan levereras. Punkterna skall kontrolleras före arbetenas påbörjande. Entreprenören svarar för komplettering av höjdfixar och polygonpunkter. Utsättning för väg, plan o d Utsättning utförs enligt tillhandahållna utsättningsdata, angivna mått och i sista hand enligt skalmått på arbetsritningar och i samråd med beställaren. Utsättning för ledning Utsättning utförs enligt tillhandahållna utsättningsdata, angivna mått och i sista hand enligt skalmått på arbetsritningar och i samråd med beställaren. SCHAKT JORDSCHAKT Schaktningsarbetet skall bedrivas med sådan försiktighet att befintliga ledningar eller övriga anläggningar ej skadas. Om skada uppkommit på kabel skall detta omedelbart rapporteras till ledningsägare.

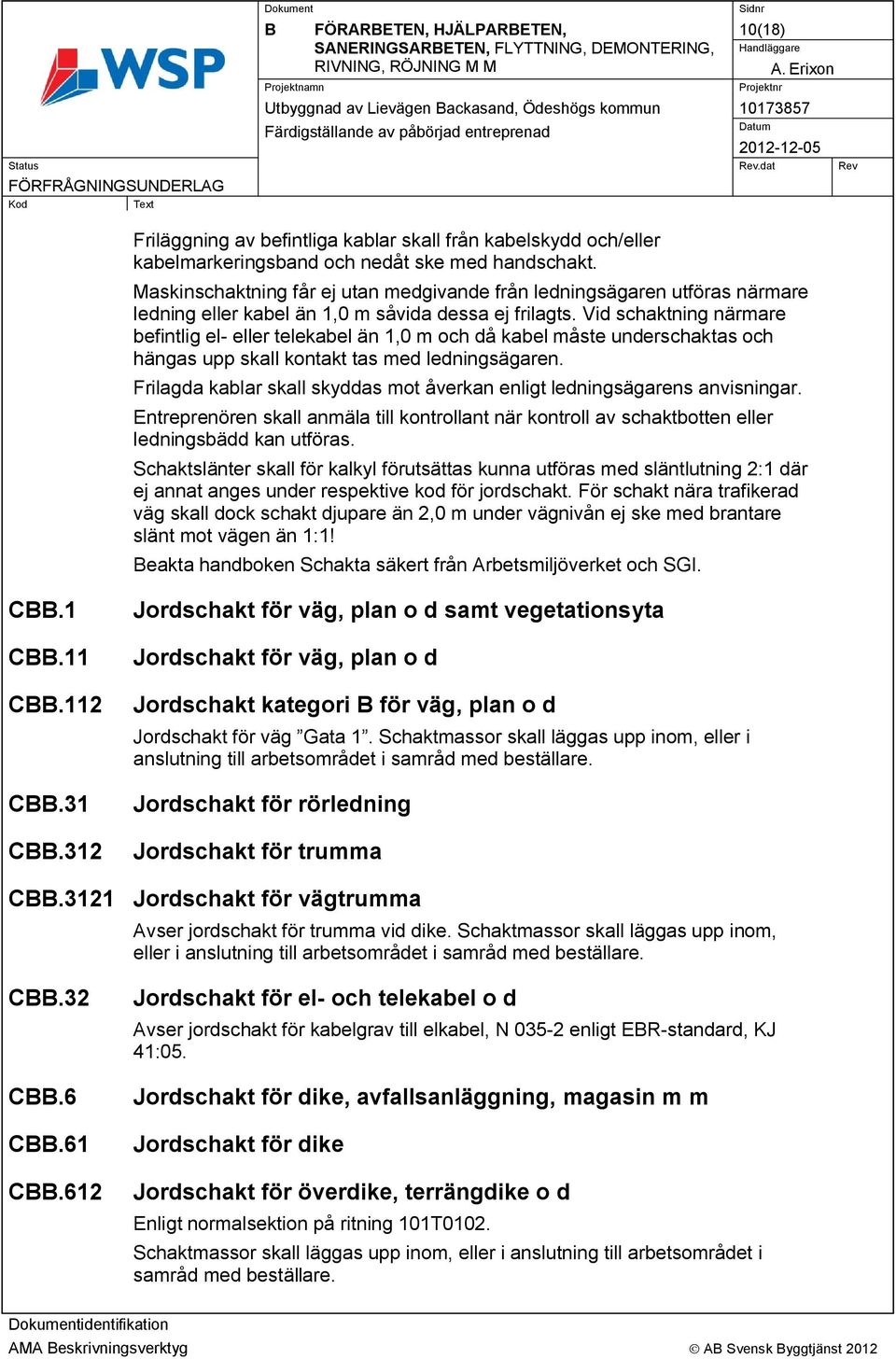

10 FÖRARETEN, HJÄLPARETEN, SANERINGSARETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 10(18) Friläggning av befintliga kablar skall från kabelskydd och/eller kabelmarkeringsband och nedåt ske med handschakt. Maskinschaktning får ej utan medgivande från ledningsägaren utföras närmare ledning eller kabel än 1,0 m såvida dessa ej frilagts. Vid schaktning närmare befintlig el- eller telekabel än 1,0 m och då kabel måste underschaktas och hängas upp skall kontakt tas med ledningsägaren. Frilagda kablar skall skyddas mot åverkan enligt ledningsägarens anvisningar. Entreprenören skall anmäla till kontrollant när kontroll av schaktbotten eller ledningsbädd kan utföras. Schaktslänter skall för kalkyl förutsättas kunna utföras med släntlutning 2:1 där ej annat anges under respektive kod för jordschakt. För schakt nära trafikerad väg skall dock schakt djupare än 2,0 m under vägnivån ej ske med brantare slänt mot vägen än 1:1! eakta handboken Schakta säkert från Arbetsmiljöverket och SGI. C.1 C.11 C.112 C.31 Jordschakt för väg, plan o d samt vegetationsyta Jordschakt för väg, plan o d Jordschakt kategori för väg, plan o d Jordschakt för väg Gata 1. Schaktmassor skall läggas upp inom, eller i anslutning till arbetsområdet i samråd med beställare. Jordschakt för rörledning C.312 Jordschakt för trumma C.3121 Jordschakt för vägtrumma Avser jordschakt för trumma vid dike. Schaktmassor skall läggas upp inom, eller i anslutning till arbetsområdet i samråd med beställare. C.32 C.6 C.61 C.612 Jordschakt för el- och telekabel o d Avser jordschakt för kabelgrav till elkabel, N enligt ER-standard, KJ 41:05. Jordschakt för dike, avfallsanläggning, magasin m m Jordschakt för dike Jordschakt för överdike, terrängdike o d Enligt normalsektion på ritning 101T0102. Schaktmassor skall läggas upp inom, eller i anslutning till arbetsområdet i samråd med beställare.

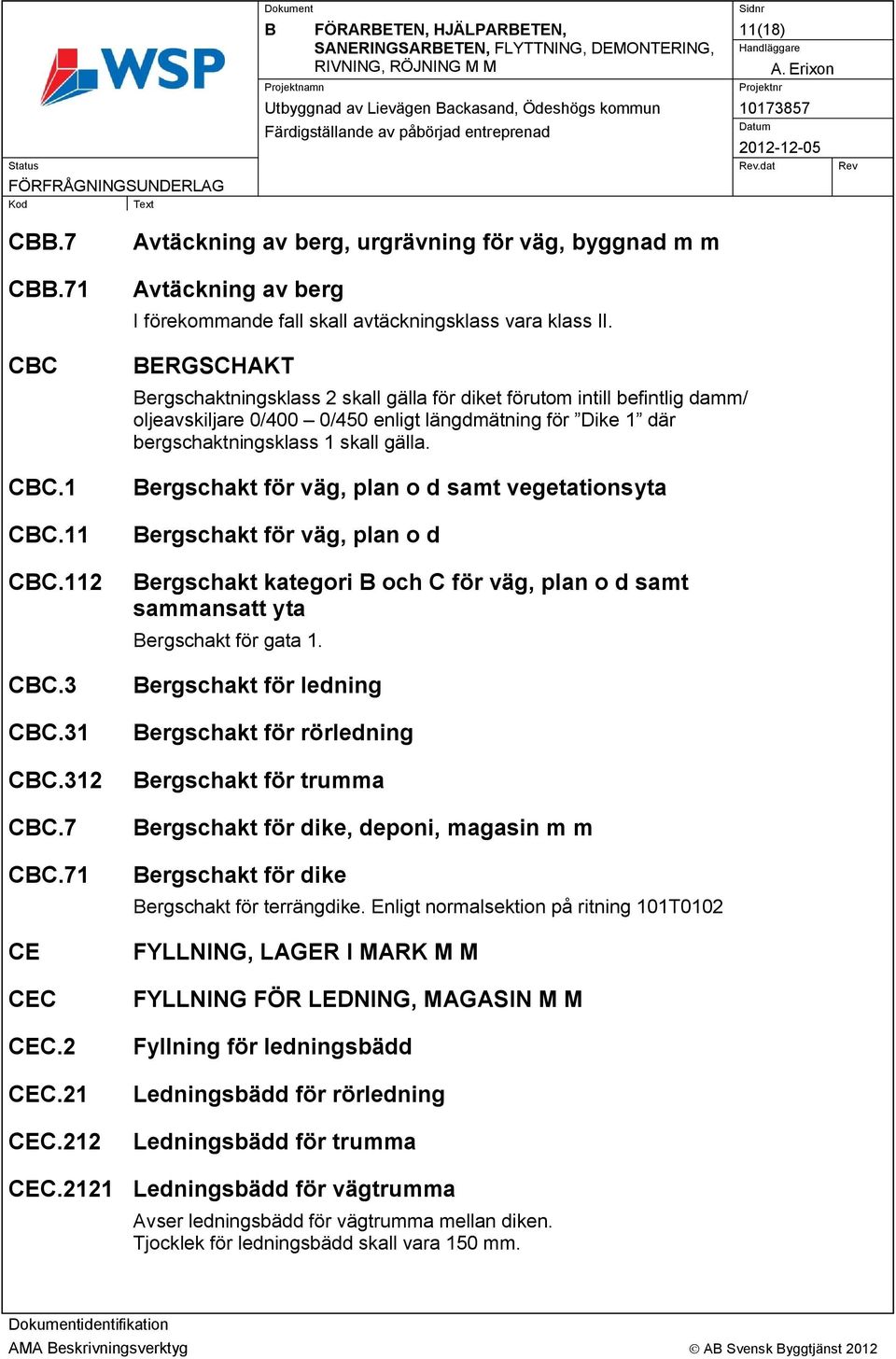

11 FÖRARETEN, HJÄLPARETEN, SANERINGSARETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 11(18) C.7 C.71 CC CC.1 CC.11 CC.112 CC.3 CC.31 Avtäckning av berg, urgrävning för väg, byggnad m m Avtäckning av berg I förekommande fall skall avtäckningsklass vara klass II. ERGSCHAKT ergschaktningsklass 2 skall gälla för diket förutom intill befintlig damm/ oljeavskiljare 0/400 0/450 enligt längdmätning för Dike 1 där bergschaktningsklass 1 skall gälla. ergschakt för väg, plan o d samt vegetationsyta ergschakt för väg, plan o d ergschakt kategori och C för väg, plan o d samt sammansatt yta ergschakt för gata 1. ergschakt för ledning ergschakt för rörledning CC.312 ergschakt för trumma CC.7 CC.71 CE CEC CEC.2 CEC.21 CEC.212 ergschakt för dike, deponi, magasin m m ergschakt för dike ergschakt för terrängdike. Enligt normalsektion på ritning 101T0102 FYLLNING, LAGER I MARK M M FYLLNING FÖR LEDNING, MAGASIN M M Fyllning för ledningsbädd Ledningsbädd för rörledning Ledningsbädd för trumma CEC.2121 Ledningsbädd för vägtrumma Avser ledningsbädd för vägtrumma mellan diken. Tjocklek för ledningsbädd skall vara 150 mm.

12 D MARKÖVERYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 12(18) CEC.3 CEC.31 CEC.312 Kringfyllning Kringfyllning för rörledning Kringfyllning för trumma CEC.3121 Kringfyllning för vägtrumma Avser kringfyllning för vägtrumma mellan diken. CEC.32 CEC.33 CEC.4 CEC.41 CEC.412 Kringfyllning för el- och telekabel o d Kringfyllning elkablar N enligt ER-standard, KJ 41:05. Kringfyllning för avstängningsanordning, nedstigningsbrunn m m Avser nödvändig komplettering av kringfyllning vid justering av brunnar, avstängningsanordningar och ventiler till ny överyta. Resterande fyllning Resterande fyllning för rörledning Resterande fyllning för trumma CEC.4121 Resterande fyllning för vägtrumma Avser resterande fyllning för vägtrumma mellan diken. CEC.42 D DC DC Resterande fyllning för el- och telekabel o d N enligt ER-standard, KJ 41:05. MARKÖVERYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M MARKÖVERYGGNADER M M OUNDNA ÖVERYGGNADSLAGER FÖR VÄG, PLAN O D Om förslag lämnas på alternativa material till de i förfrågningsunderlaget beskrivna, ska E-modul, frostisoleringsegenskaper, beständighet samt dränerande förmåga deklareras.

13 D MARKÖVERYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 13(18) DC.2 DC.21 DC.212 DC.3 DC.31 DC.312 DC.6 DC.61 DC.612 DC.62 Förstärkningslager för väg, plan o d Förstärkningslager till överbyggnad med flexibel konstruktion och med bitumenbundet slitlager, betongmarkplattor m m Förstärkningslager kategori till överbyggnad med flexibel konstruktion och med bitumenbundet slitlager, betongmarkplattor m m Gata 1, lagertjocklek: 420 mm. GC-väg/trottoar, lagertjocklek: 375 mm. eställare tillhandahåller från annan entreprenad framkrossat förstärkningslager, ca 450 m 3 att nyttjas i denna entreprenad. Materialet finns i hög strax norr om Wahlqvists verkstäders fastighet, i anslutning till nyutbyggd gata, ca 300 m från entreprenadgräns. Obundet bärlager för väg, plan o d Obundet bärlager till belagda ytor Obundet bärlager kategori till belagda ytor Stödremsa för väg, plan o d Erforderlig sopning efter utläggningen skall ingå i entreprenaden fram till slutbesiktningen. Stödremsa ska packas enligt något av följande alternativ: På det översta lagret med på hjulgående grävmaskin monterat packningsredskap eller med utrustning som ger motsvarande resultat. Lätt vält eller vibroplatta. Stödremsa av obundet bärlagermaterial till belagda ytor Stödremsa av obundet bärlagermaterial kategori till belagda ytor Avser undre lager av stödremsa då stödremsa är tjockare än eller lika med 80 mm. Övre lager av stödremsa utförs i konto DC.622. Stödremsa av obundet slitlagermaterial till belagda ytor DC.622 Stödremsa av obundet slitlagermaterial kategori och C till belagda ytor Avser övre lager av stödremsa då stödremsa är tjockare än eller lika med 80 mm. Tjocklek 50 mm. Då stödremsan är under 80 mm utförs hela tjockleken i detta konto.

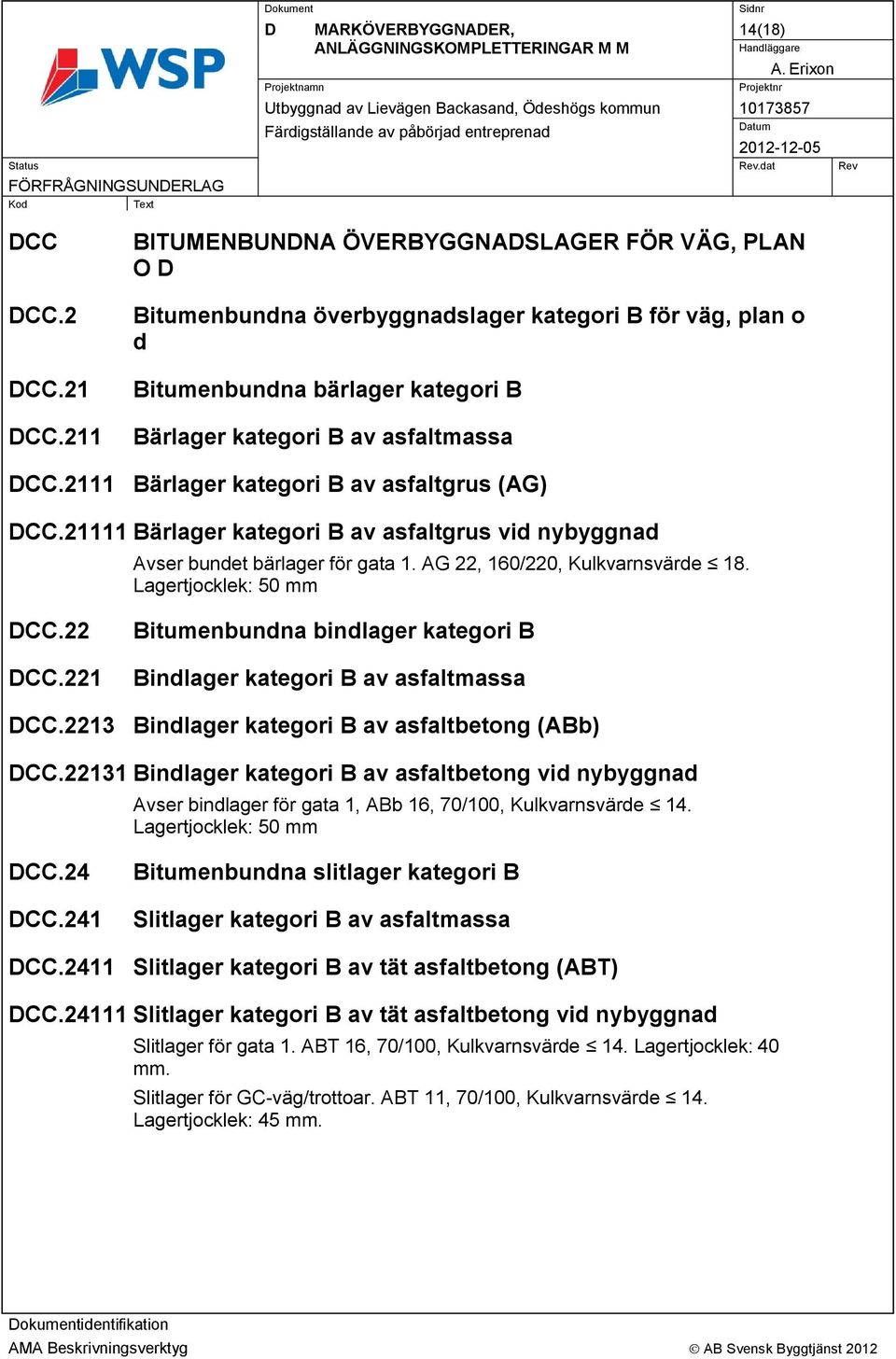

14 D MARKÖVERYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 14(18) DCC DCC.2 DCC.21 DCC.211 ITUMENUNDNA ÖVERYGGNADSLAGER FÖR VÄG, PLAN O D itumenbundna överbyggnadslager kategori för väg, plan o d itumenbundna bärlager kategori ärlager kategori av asfaltmassa DCC.2111 ärlager kategori av asfaltgrus (AG) DCC ärlager kategori av asfaltgrus vid nybyggnad Avser bundet bärlager för gata 1. AG 22, 160/220, Kulkvarnsvärde 18. Lagertjocklek: 50 mm DCC.22 DCC.221 itumenbundna bindlager kategori indlager kategori av asfaltmassa DCC.2213 indlager kategori av asfaltbetong (Ab) DCC indlager kategori av asfaltbetong vid nybyggnad Avser bindlager för gata 1, Ab 16, 70/100, Kulkvarnsvärde 14. Lagertjocklek: 50 mm DCC.24 DCC.241 itumenbundna slitlager kategori Slitlager kategori av asfaltmassa DCC.2411 Slitlager kategori av tät asfaltbetong (AT) DCC Slitlager kategori av tät asfaltbetong vid nybyggnad Slitlager för gata 1. AT 16, 70/100, Kulkvarnsvärde 14. Lagertjocklek: 40 mm. Slitlager för GC-väg/trottoar. AT 11, 70/100, Kulkvarnsvärde 14. Lagertjocklek: 45 mm.

15 D MARKÖVERYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 15(18) DE DEC DEC.1 DEC.13 DEF DEF.3 DEF.33 DEG DEG.1 DEG.11 ANLÄGGNINGSKOMPLETTERINGAR KANTSTÖD Kantstöd av granit Kantstöd av granit, satta i grus med motstöd av betong Avser granitkantstöd med visning 12 cm. Se normalsektionsritning 101T0401 FÖRTILLVERKADE FUNDAMENT, STOLPAR, SKYLTAR M M Fundament för elstolpe m m Fundament för stolpe e d för ljusarmaturer Avser endast sättning av fundament. Fundament tillhandahålls av elentreprenör. Se mängdbeskrivning för elarbeten samt ritning 101E6401 RÄCKEN, STÄNGSEL, STAKET, PLANK M M Räcken för väg, plan o d samt bro Räcken för väg, plan o d DEG.111 Sidoräcken DEG.1111 Stålbalkräcken Enkelsidiga stålbalkräcken med W-profil utan tvärbalk. Vägräcke skall vara av kapacitetsklass N2, skaderiskklass A och arbetsbredd W5 där ej annat anges.

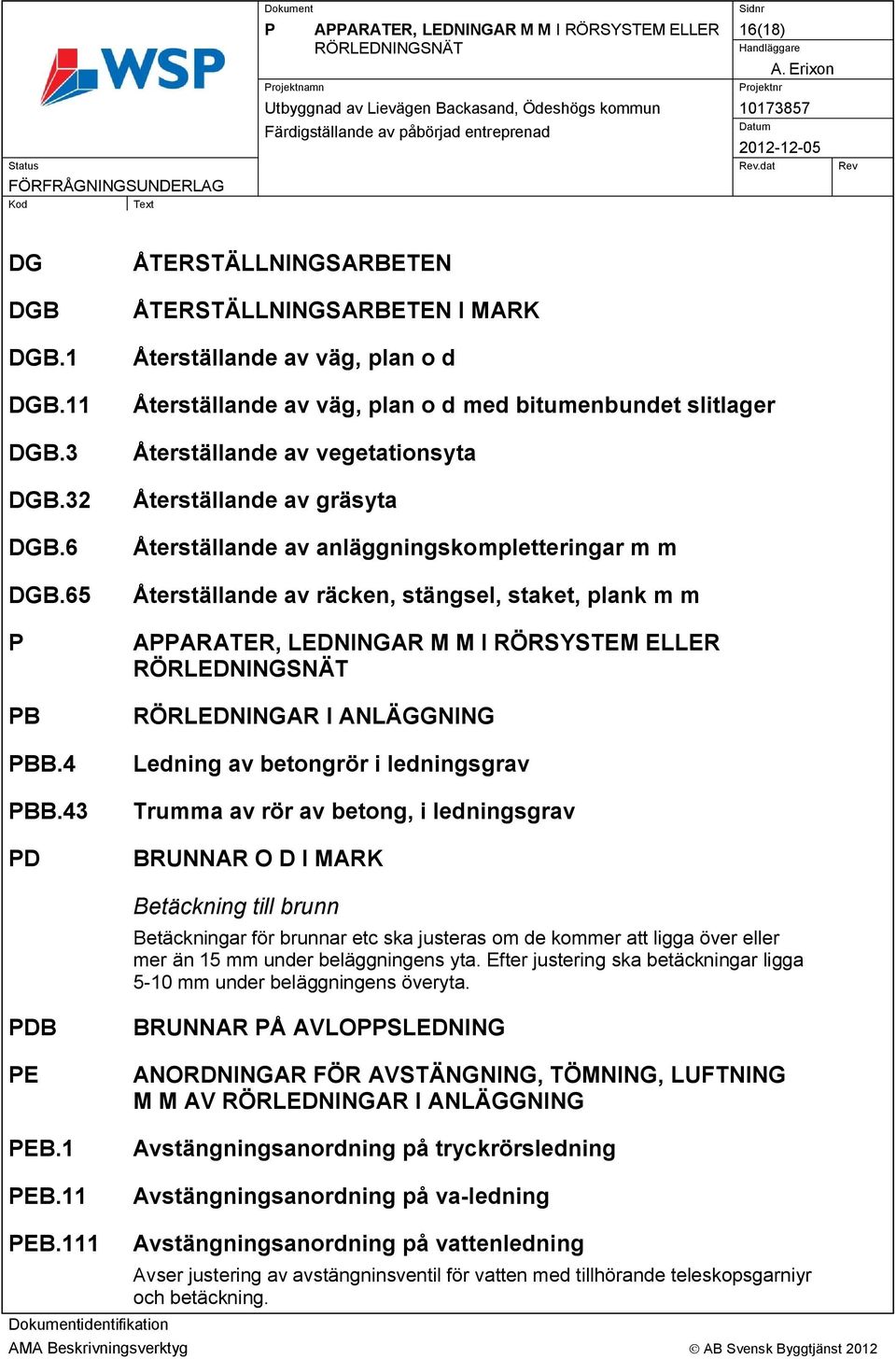

16 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 16(18) DG DG DG.1 DG.11 DG.3 DG.32 DG.6 DG.65 P P P.4 P.43 PD ÅTERSTÄLLNINGSARETEN ÅTERSTÄLLNINGSARETEN I MARK Återställande av väg, plan o d Återställande av väg, plan o d med bitumenbundet slitlager Återställande av vegetationsyta Återställande av gräsyta Återställande av anläggningskompletteringar m m Återställande av räcken, stängsel, staket, plank m m APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT RÖRLEDNINGAR I ANLÄGGNING Ledning av betongrör i ledningsgrav Trumma av rör av betong, i ledningsgrav RUNNAR O D I MARK etäckning till brunn etäckningar för brunnar etc ska justeras om de kommer att ligga över eller mer än 15 mm under beläggningens yta. Efter justering ska betäckningar ligga 5-10 mm under beläggningens överyta. PD PE PE.1 PE.11 RUNNAR PÅ AVLOPPSLEDNING ANORDNINGAR FÖR AVSTÄNGNING, TÖMNING, LUFTNING M M AV RÖRLEDNINGAR I ANLÄGGNING Avstängningsanordning på tryckrörsledning Avstängningsanordning på va-ledning PE.111 Avstängningsanordning på vattenledning Avser justering av avstängninsventil för vatten med tillhörande teleskopsgarniyr och betäckning.

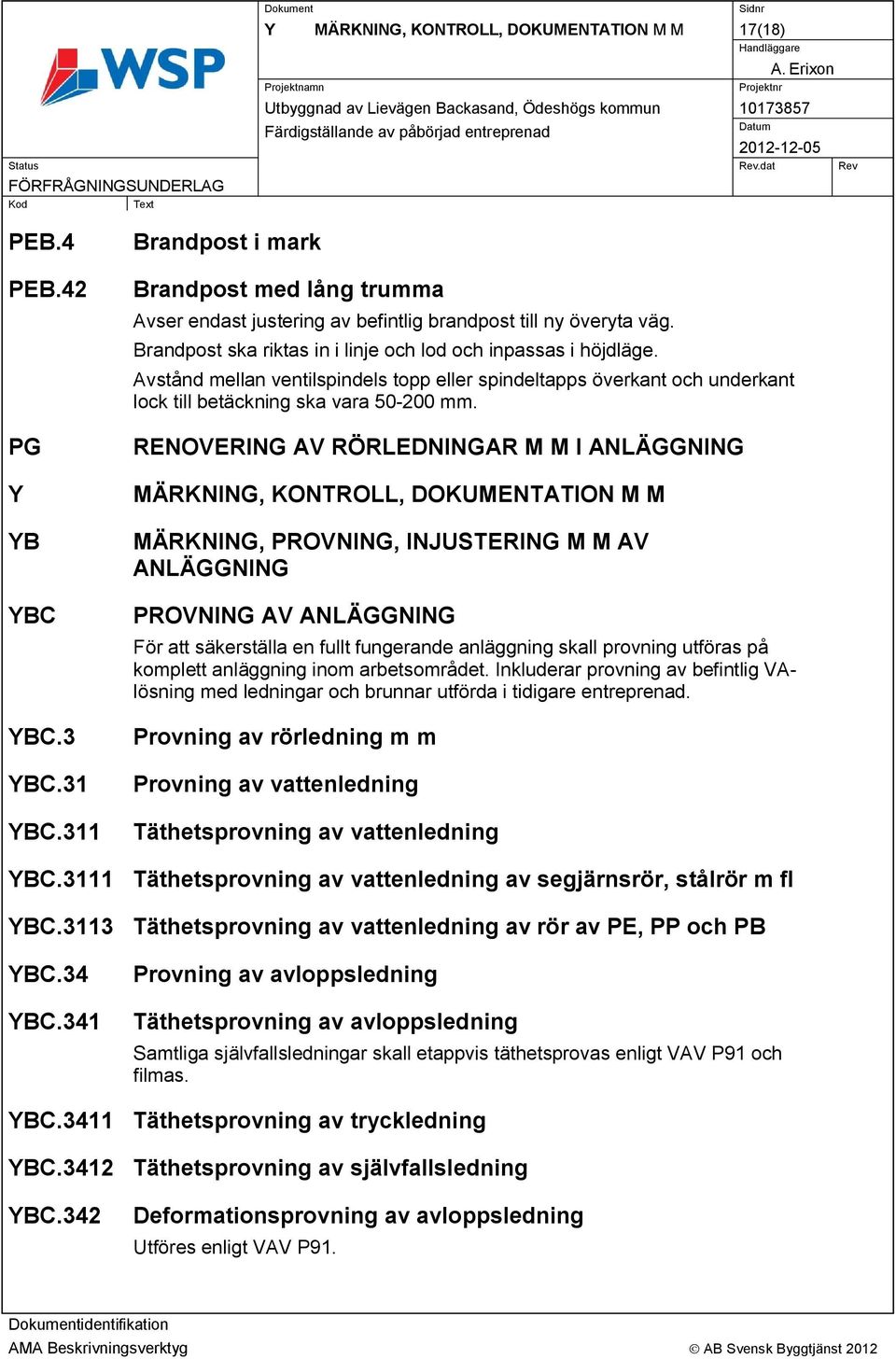

17 Y MÄRKNING, KONTROLL, DOKUMENTATION M M 17(18) PE.4 PE.42 PG Y Y YC YC.3 YC.31 YC.311 randpost i mark randpost med lång trumma Avser endast justering av befintlig brandpost till ny överyta väg. randpost ska riktas in i linje och lod och inpassas i höjdläge. Avstånd mellan ventilspindels topp eller spindeltapps överkant och underkant lock till betäckning ska vara mm. RENOVERING AV RÖRLEDNINGAR M M I ANLÄGGNING MÄRKNING, KONTROLL, DOKUMENTATION M M MÄRKNING, PROVNING, INJUSTERING M M AV ANLÄGGNING PROVNING AV ANLÄGGNING För att säkerställa en fullt fungerande anläggning skall provning utföras på komplett anläggning inom arbetsområdet. Inkluderar provning av befintlig VAlösning med ledningar och brunnar utförda i tidigare entreprenad. Provning av rörledning m m Provning av vattenledning Täthetsprovning av vattenledning YC.3111 Täthetsprovning av vattenledning av segjärnsrör, stålrör m fl YC.3113 Täthetsprovning av vattenledning av rör av PE, PP och P YC.34 YC.341 Provning av avloppsledning Täthetsprovning av avloppsledning Samtliga självfallsledningar skall etappvis täthetsprovas enligt VAV P91 och filmas. YC.3411 Täthetsprovning av tryckledning YC.3412 Täthetsprovning av självfallsledning YC.342 Deformationsprovning av avloppsledning Utföres enligt VAV P91.

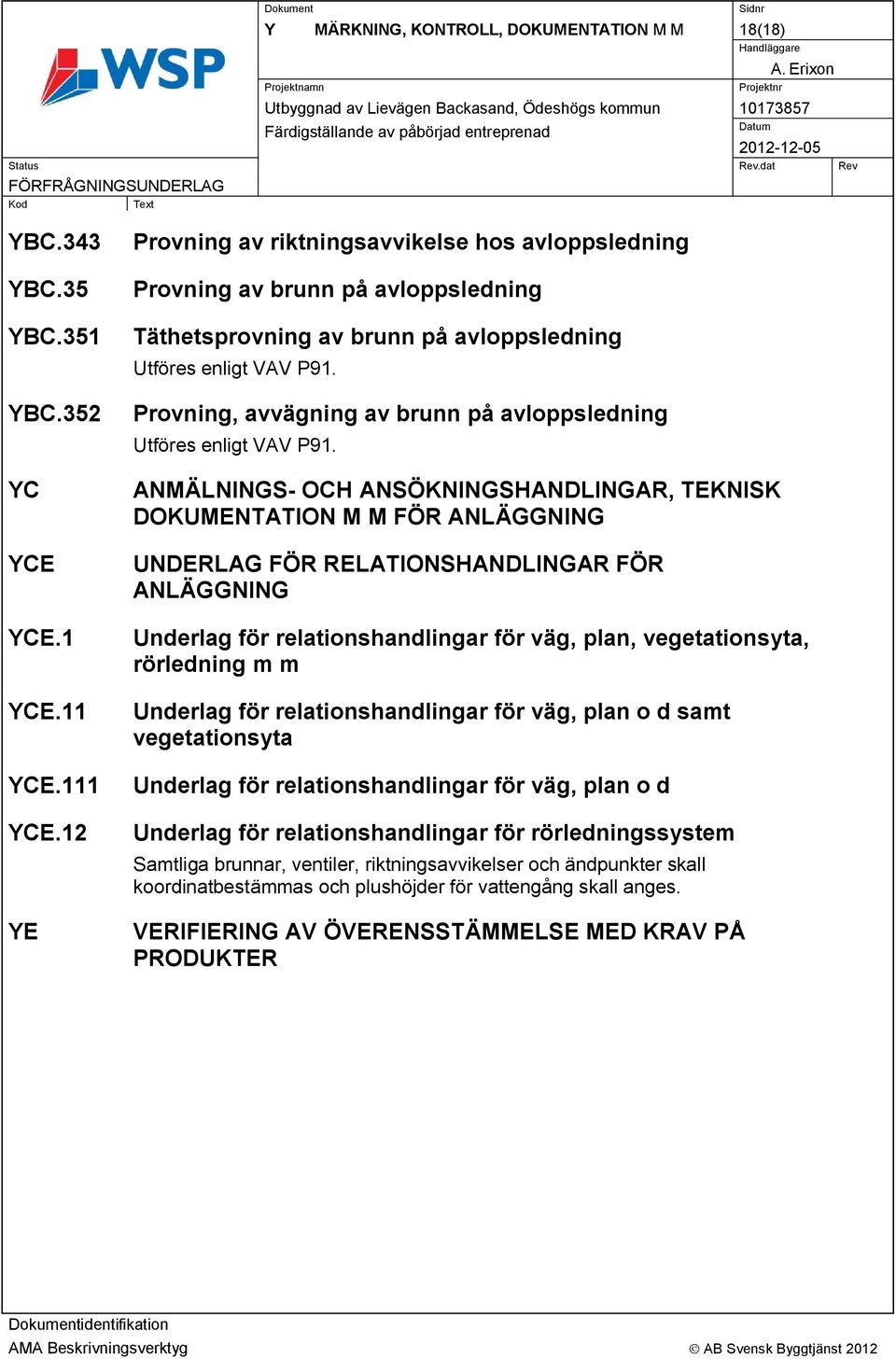

18 Y MÄRKNING, KONTROLL, DOKUMENTATION M M 18(18) YC.343 YC.35 YC.351 YC.352 YC YCE YCE.1 YCE.11 YCE.111 YCE.12 YE Provning av riktningsavvikelse hos avloppsledning Provning av brunn på avloppsledning Täthetsprovning av brunn på avloppsledning Utföres enligt VAV P91. Provning, avvägning av brunn på avloppsledning Utföres enligt VAV P91. ANMÄLNINGS- OCH ANSÖKNINGSHANDLINGAR, TEKNISK DOKUMENTATION M M FÖR ANLÄGGNING UNDERLAG FÖR RELATIONSHANDLINGAR FÖR ANLÄGGNING Underlag för relationshandlingar för väg, plan, vegetationsyta, rörledning m m Underlag för relationshandlingar för väg, plan o d samt vegetationsyta Underlag för relationshandlingar för väg, plan o d Underlag för relationshandlingar för rörledningssystem Samtliga brunnar, ventiler, riktningsavvikelser och ändpunkter skall koordinatbestämmas och plushöjder för vattengång skall anges. VERIFIERING AV ÖVERENSSTÄMMELSE MED KRAV PÅ PRODUKTER
