1 Käppalaverket Parkering samt entré Mängdförteckning med beskrivande text FÖRFRÅGNINGSUNDERLAG Handläggare Mark: Wanja Strid, Sweco Handläggare Landskap: Anna Åkerberg, Sweco REV ÄNDRINGEN AVSER DATUM SIGN

2 INNEHÅLLSFÖRTECKNING 6 EL- OCH TELESYSTEM 6 64 TELESYSTEM 8 64.C TELETEKNISKA SÄKERHETSSYSTEM 8 64.E TELEKOMMUNIKATIONSSYSTEM 8 BBB UTFÖRDA UNDERSÖKNINGAR O D 9 BBC UNDERSÖKNINGAR O D 9 BC HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M 10 BCB HJÄLPARBETEN I ANLÄGGNING 10 BCT HJÄLPARBETEN FÖR INSTALLATIONER 12 BE FLYTTNING, DEMONTERING OCH RIVNING 12 BEC DEMONTERING 12 BED RIVNING 13 BFC RÖJNING 17 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 19 CB SCHAKT 19 CBB JORDSCHAKT 19 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 24 DB LAGER AV GEOTEXTIL, CELLPLAST M M 24 DBG LAGER AV SKIVOR ELLER BLOCK AV CELLPLAST 25 DC MARKÖVERBYGGNADER M M 25 DCB OBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O D 25

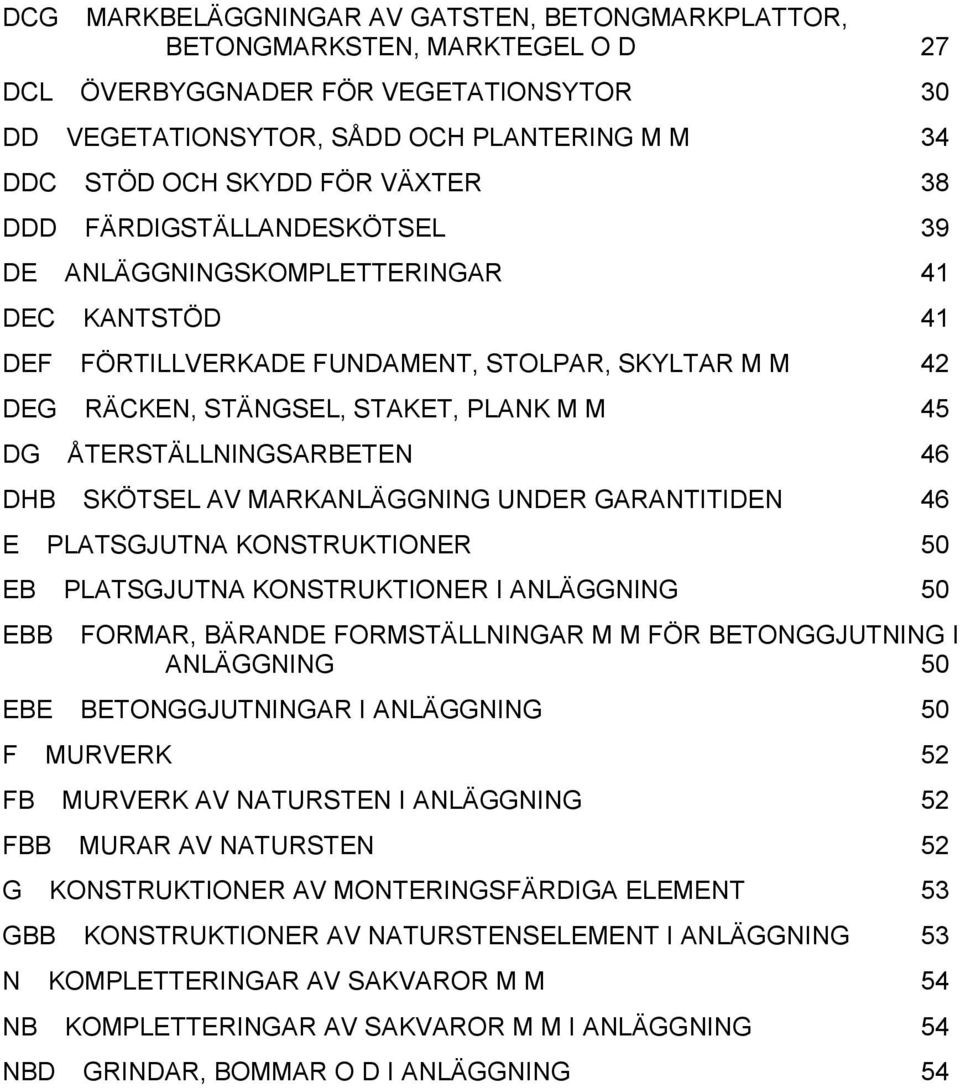

3 DCG MARKBELÄGGNINGAR AV GATSTEN, BETONGMARKPLATTOR, BETONGMARKSTEN, MARKTEGEL O D 27 DCL ÖVERBYGGNADER FÖR VEGETATIONSYTOR 30 DD VEGETATIONSYTOR, SÅDD OCH PLANTERING M M 34 DDC STÖD OCH SKYDD FÖR VÄXTER 38 DDD FÄRDIGSTÄLLANDESKÖTSEL 39 DE ANLÄGGNINGSKOMPLETTERINGAR 41 DEC KANTSTÖD 41 DEF FÖRTILLVERKADE FUNDAMENT, STOLPAR, SKYLTAR M M 42 DEG RÄCKEN, STÄNGSEL, STAKET, PLANK M M 45 DG ÅTERSTÄLLNINGSARBETEN 46 DHB SKÖTSEL AV MARKANLÄGGNING UNDER GARANTITIDEN 46 E PLATSGJUTNA KONSTRUKTIONER 50 EB PLATSGJUTNA KONSTRUKTIONER I ANLÄGGNING 50 EBB FORMAR, BÄRANDE FORMSTÄLLNINGAR M M FÖR BETONGGJUTNING I ANLÄGGNING 50 EBE BETONGGJUTNINGAR I ANLÄGGNING 50 F MURVERK 52 FB MURVERK AV NATURSTEN I ANLÄGGNING 52 FBB MURAR AV NATURSTEN 52 G KONSTRUKTIONER AV MONTERINGSFÄRDIGA ELEMENT 53 GBB KONSTRUKTIONER AV NATURSTENSELEMENT I ANLÄGGNING 53 N KOMPLETTERINGAR AV SAKVAROR M M 54 NB KOMPLETTERINGAR AV SAKVAROR M M I ANLÄGGNING 54 NBD GRINDAR, BOMMAR O D I ANLÄGGNING 54

4 NBK TRAPPOR, TRAPPRÄCKEN M M I ANLÄGGNING 54 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 56 SBC STOLPAR M M 56 SC EL- OCH TELEKABLAR M M 56 SN LJUSARMATURER, LJUSKÄLLOR M M 57 SND LJUSARMATURER FÖR UTOMHUSBELYSNING 57 SNT BELYSNINGSMATERIEL 58

5 6 EL- OCH TELESYSTEM 5(58) Denna tekniska beskrivning ansluter till AMA El 09 och AMA Anläggning 10

6 6 EL- OCH TELESYSTEM 6(58) 6 EL- OCH TELESYSTEM Allmänt Denna handling omfattar ombyggnad av Käppalaverkets parkering. Innan arbetena påbörjas ska tillses att handlingarna är godkända av beställaren. Entreprenören ska utföra anläggningen så att samtliga gällande direktiv, lagar, förordningar och föreskrifter såsom t ex lågspän ningsdirektivet, ellagen, EMCföreskrifter och elsäkerhetsföre skrifterna m fl uppfylls. Även bestämmelser från elnätägare, elleverantörer, tele-datanätsägare, arbetsmiljöverkets föreskrifter Boverkets byggregler (föreskrifter och råd), ska gälla. För denna entreprenad ska ELSÄK-FS 2008:1-3 och ändringsföreskrifter 2010:1-3 med Elinstallationsreglerna SS utgåva 2, tillämpas. Kvalitetssäkring Kvalitetsplan och egenkontroller enligt handling Administrativa Föreskrifter (AF). Val av material och produkter med hänsyn till miljöpåverkan För projektet finns en upprättad miljöplan. Svensk standard För entreprenaden gäller samtliga giltiga standards med beröring till i entreprenaden ingående system och komponenter: I de fall standarder, som nämns i denna handling, har upphävts så ska standarden som ersätter den nämnda gälla istället för den nämnda. Som exempel på standards som gäller för entreprenaden är: Anslutning av lågspänningsinstallationer till elnätet SS , SEK 413 (Potentialutjämning i byggnader) inkl. samtliga dessa dokuments hänvisningar till andra standarder och SEK-handböcker. Orientering om elentreprenaden Byggnaden är belägen i Gåshaga, Lidingö.

7 6 EL- OCH TELESYSTEM 7(58) Samtliga installationer från fordons och gånggrind ska demonteras samt kablage till dessa ska rivas. Platsbesök för att bättre få en orientering och omfattning av entreprenaden ska göras. Angiven materiel ingår I EE att demontera innan lättrivning påbörjas. Materiel som demonteras, ska tillvaratas och läggas på anvisad plats och framgår under kod B, och i övriga handlingar. I dessa handlingar El- och teleanläggningar Lättrivning ingår: Demonteringsarbeten och urkopplingar ska i liten omfattning utföras där kontinuerlig verksamhet bedrivs i lokaler. Särskild hänsyn ska planeras för arbetena med hänsyn till detta. Driftavbrott ska samplaneras med beställaren. Gränsdragning mot annat installationssystem eller annan entreprenad Denna entreprenad/entreprenör för belysning, tele och larm mm benämns senare i kortform EE. EE måste ge klartecken innan lättrivning kan starta. Särskilda samordningskrav Samordning på arbetsplatsen ska, av entreprenör utföras i god tid före arbetenas fysiska påbörjande. Personals kvalifikationer Entreprenören är skyldig att anlita personal (arbetsledning och ledande montör) med mångårig erfarenhet av teletekniska anläggningar. Entreprenören är skyldig att anlita godkänd anläggarfirma för in/ur koppling och drifttagning av och inbrottslarmanlägg ningar. För de teletekniska arbetena krävs att entreprenörens arbets ledare, tekniker och telemontör är personcertifierad enligt EIOs telecertifiering. Öppningar och genomföringar

8 6 EL- OCH TELESYSTEM 8(58) Samtliga hål genom brandcellsbegränsande byggnadsdelar (brandgränser) tätas i klass med brandcellsgränsen, ingår i annan entreprenad. Transporter avfall m m EE ombesörjer källsortering av eget avfall. Bortforsling ingår i annan entreprenad. 64 TELESYSTEM 64.C Teletekniska säkerhetssystem 64.CB 64.CBE 64.CC 64.CCB Teletekniska larmsystem Inbrottslarmsystem och överfallslarmsystem Samtliga installationer från fordons och gånggrind ska demonteras och sparas samt kablage till dessa ska rivas. Teletekniska kontrollsystem Entré- och passerkontrollsystem 64.E Telekommunikationssystem 64.EBD 64.ECC/1 Porttelefonsystem Samtliga installationer från fordons och gånggrind ska demonteras och sparas samt kablage till dessa ska rivas. Bildöverföringssystem - TV-övervakningssystem Samtliga installationer från fordons och gånggrind ska demonteras och sparas samt kablage till dessa ska rivas.

9 B förarbeten, hjälparbeten, saneringsarbeten, flyttning, demontering, rivning, röjning mm 9(58) B BBB FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM UTFÖRDA UNDERSÖKNINGAR O D En mindre geoteknisk kontroll har gjorts för att undersöka markens möjlighet att infiltrera vattnet frånn parkeringsytorna. Underökningen visar att marken består av krossmaterial och matjord i skickt till ca 1 meter under marknivå. Under detta består marken av torrskorpelera. BBB.32 Befintliga ledningar Inom arbetsområdet finns befintliga ledningar i mark, dessa redovisas på ritning AY Redovisade lägen är ungefärliga. Vid entrén finns markvärmeslingor i gångytorna fram till befintlig trappa samt grind. Läget kontrolleras med beställaren. BBC BBC.17 UNDERSÖKNINGAR O D Inventering av skaderisker Före arbetenas påbörjan skall entreprenören kalla till gemensam syn av gatu- och parkmark. Protokoll skall föras av entreprenören. Åtgärder för att skydda närbelägna byggnader, anläggningar, ledningar, kablar och mätpunkter skall vidtagas. Under hela byggnadstiden är entreprenören ansvarig för eventuella skador som kan uppstå på befintlig anläggning, hus, ledningar och utrustning

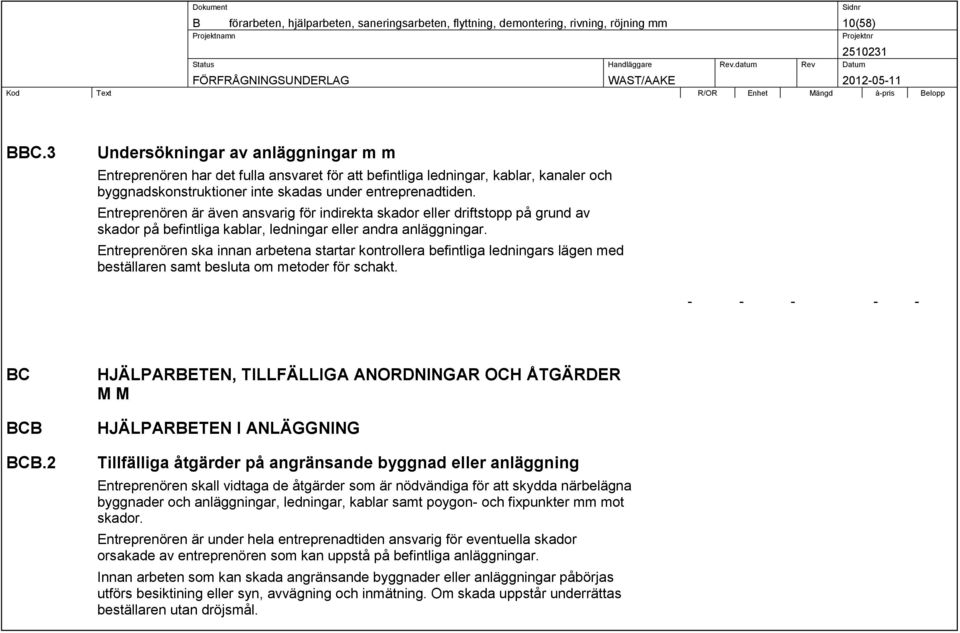

10 B förarbeten, hjälparbeten, saneringsarbeten, flyttning, demontering, rivning, röjning mm 10(58) BBC.3 Undersökningar av anläggningar m m Entreprenören har det fulla ansvaret för att befintliga ledningar, kablar, kanaler och byggnadskonstruktioner inte skadas under entreprenadtiden. Entreprenören är även ansvarig för indirekta skador eller driftstopp på grund av skador på befintliga kablar, ledningar eller andra anläggningar. Entreprenören ska innan arbetena startar kontrollera befintliga ledningars lägen med beställaren samt besluta om metoder för schakt BC BCB BCB.2 HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M HJÄLPARBETEN I ANLÄGGNING Tillfälliga åtgärder på angränsande byggnad eller anläggning Entreprenören skall vidtaga de åtgärder som är nödvändiga för att skydda närbelägna byggnader och anläggningar, ledningar, kablar samt poygon- och fixpunkter mm mot skador. Entreprenören är under hela entreprenadtiden ansvarig för eventuella skador orsakade av entreprenören som kan uppstå på befintliga anläggningar. Innan arbeten som kan skada angränsande byggnader eller anläggningar påbörjas utförs besiktining eller syn, avvägning och inmätning. Om skada uppstår underrättas beställaren utan dröjsmål.

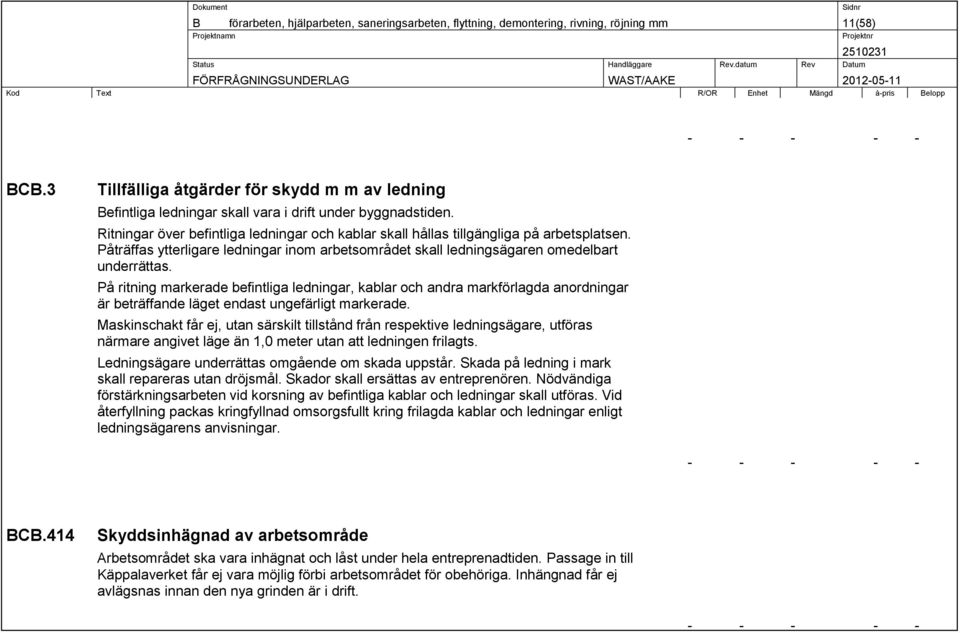

11 B förarbeten, hjälparbeten, saneringsarbeten, flyttning, demontering, rivning, röjning mm 11(58) BCB.3 Tillfälliga åtgärder för skydd m m av ledning Befintliga ledningar skall vara i drift under byggnadstiden. Ritningar över befintliga ledningar och kablar skall hållas tillgängliga på arbetsplatsen. Påträffas ytterligare ledningar inom arbetsområdet skall ledningsägaren omedelbart underrättas. På ritning markerade befintliga ledningar, kablar och andra markförlagda anordningar är beträffande läget endast ungefärligt markerade. Maskinschakt får ej, utan särskilt tillstånd från respektive ledningsägare, utföras närmare angivet läge än 1,0 meter utan att ledningen frilagts. Ledningsägare underrättas omgående om skada uppstår. Skada på ledning i mark skall repareras utan dröjsmål. Skador skall ersättas av entreprenören. Nödvändiga förstärkningsarbeten vid korsning av befintliga kablar och ledningar skall utföras. Vid återfyllning packas kringfyllnad omsorgsfullt kring frilagda kablar och ledningar enligt ledningsägarens anvisningar BCB.414 Skyddsinhägnad av arbetsområde Arbetsområdet ska vara inhägnat och låst under hela entreprenadtiden. Passage in till Käppalaverket får ej vara möjlig förbi arbetsområdet för obehöriga. Inhängnad får ej avlägsnas innan den nya grinden är i drift

12 B förarbeten, hjälparbeten, saneringsarbeten, flyttning, demontering, rivning, röjning mm 12(58) BCT BCT.6 BE BEC BEC.6 HJÄLPARBETEN FÖR INSTALLATIONER Åtgärder för el- och teleinstallationer Omkopplingar som kräver avbrott som berör ytor med verksamhet ska utföras på tid som överenskoms med beställaren. Avbrott ska aviseras berörda personer: 1gång 1vecka innan och 1gång på morgonen dagen innan avbrott. FLYTTNING, DEMONTERING OCH RIVNING Material som skall flyttas, återvändas på plats eller sparas och läggas i förråd, skall rengöras och hanteras så att det i minsta möjliga mån skadas. Material som skall läggas i förråd eller dylikt skall rengöras från sand, asfaltrester och andra föroreningar. Schaktmassor skall, för att minimera skatt på avfall och deponi, separeras så att bundna lager, kasserat rörmaterial od inte sammanblandas med obundna jordmassor. Beställaren ersätter inte deponiskatt på osorterade massor. Oanvändbart material, överblivna massor och utrustning borttransporteras av entreprenören snarast. Erforderlig demontering och schakt, inklusive schakt för fundament eller annan anordning för grundläggning ingår. Material som skall återvändas flyttas eller rivs separat. DEMONTERING Demontering av el- och teleinstallationer Befintliga utrustningar som demonteras för återmontering ska skyddas mot skador samt rengöras och monteras ihop av EE på sådant sätt att detsamma kan återanvändas. Lämnas till beställaren på anvisad plats.

13 B förarbeten, hjälparbeten, saneringsarbeten, flyttning, demontering, rivning, röjning mm 13(58) BED BED.121 RIVNING Rivning av beläggning m m på väg, plan o d BED Rivning av bitumenbundna lager, hela lagertjockleken Före rivning och för erhållande av skarp avgränsning mellan riven och kvarvarande beläggning, mot vilken ny bitumenbunden beläggning ska anslutas, ska befintlig beläggning kantsågas eller fräsas. Gäller asfaltsyta A2. T=0-150 mm R m2 525 Tillägg för var 50 mm utöver 150 mm R m2 0 - Sågning av beläggningskant. T=0-150 mm R m 100 Tillägg för för var 50 mm sågning utöver 150 mm R m 0 - BED Rivning, fräsning, av bitumenbundna lager, del av lagertjockleken Gäller asfaltsyta enligt rivningsplan AY T=100 mm. R m Tillägg för var 10 mm utöver 100 mm. R m2 0 - BED.1216 Rivning av platsgjuten betong Avser stenbumlingar satta i betong på var sida om ståltrappa enl rivningsplan AY Stenbumlingar i betong R m2 4

14 B förarbeten, hjälparbeten, saneringsarbeten, flyttning, demontering, rivning, röjning mm 14(58) BED.1217 Rivning av marktegel Avser T1 enligt rivningsplan. R m2 28 BED.1432 Rivning av trappa Avser ståltrappa enligt rivningsplan AY Trappan rengörs och läggs på av beställaren anvisad plats för att återanvända i en annan entreprenad. Ståltrappa R st 1 BED.15 BED.150 Rivning av anläggningskompletteringar i mark Rivning av enheter bestående av anläggningskompletteringar i mark BED.1501 Rivning av enheter bestående av stolpfundament, skyltstolpe och skylt Informationsskylt inkl stolpe, fundament och belysning ska rivas enligt rivningsplan AY Enheten ska demonteras och läggas på av beställaren anvisad plats. Informationsskylt R st 1

15 B förarbeten, hjälparbeten, saneringsarbeten, flyttning, demontering, rivning, röjning mm 15(58) BED.1502 Rivning av enheter bestående av stolpfundament, belysningsstolpe och belysningsarmatur e d Belysningsarmaturer inkl fundment och stolpe ska rivas enligt rivningsplan AY Eluttag inkl fundment och stolpe för bilvärme ska rivas enl rivningsplan. Eluttag inkl fundament och stolpe som ej kan återanvändas i entreprenaden förblir beställarens egendom och körs till förråd enligt beställarens anvisningar. Befintligt apparatskåp för grind ska rivas enligt rivningsplan AY Belysningsarmatur inkl fundament och stolpe. R st 7 Eluttag inkl fundament och stolpe. R st 15 Apparatskåp för grind.. R st 1 BED.1503 Rivning av enheter bestående av stängsel, staket, räcke med fundament, stolpe e d Staket inkl fundament rives enligt rivningsplan AY Grind inkl fundament och låsanordning ska rivas enligt rivningsplan AY Grind inkl stolpar ska om möjligt återanvändas inom entreprenaden i samråd med beställaren. Pergola/kur i trä och stål inkl fundament ska rivas enligt rivningsplan AY Staket inkl fundament R m 50 Grind inkl fundament och stolpar mm R st 1

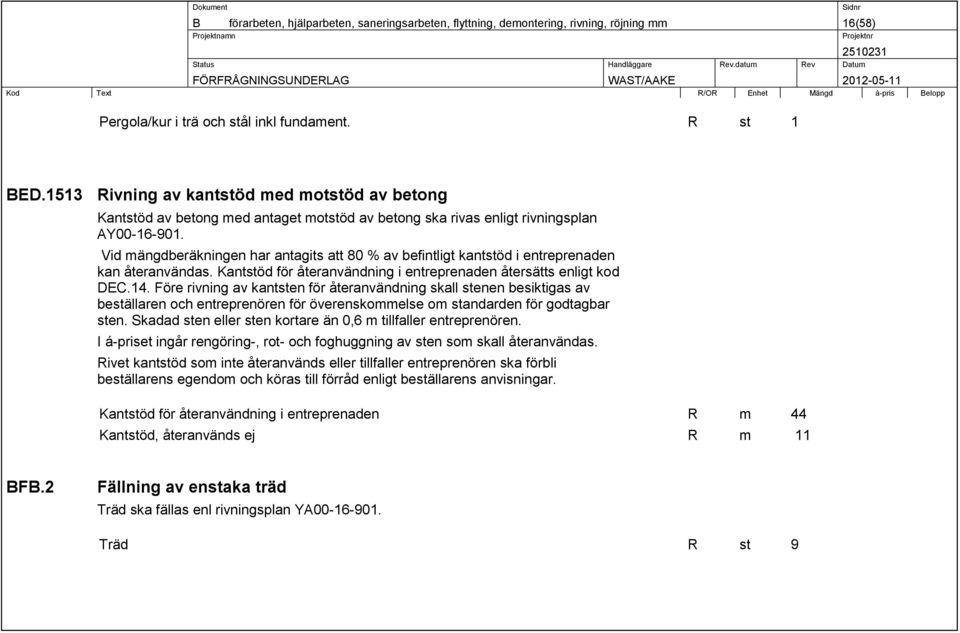

16 B förarbeten, hjälparbeten, saneringsarbeten, flyttning, demontering, rivning, röjning mm 16(58) Pergola/kur i trä och stål inkl fundament. R st 1 BED.1513 Rivning av kantstöd med motstöd av betong Kantstöd av betong med antaget motstöd av betong ska rivas enligt rivningsplan AY Vid mängdberäkningen har antagits att 80 % av befintligt kantstöd i entreprenaden kan återanvändas. Kantstöd för återanvändning i entreprenaden återsätts enligt kod DEC.14. Före rivning av kantsten för återanvändning skall stenen besiktigas av beställaren och entreprenören för överenskommelse om standarden för godtagbar sten. Skadad sten eller sten kortare än 0,6 m tillfaller entreprenören. I á-priset ingår rengöring-, rot- och foghuggning av sten som skall återanvändas. Rivet kantstöd som inte återanvänds eller tillfaller entreprenören ska förbli beställarens egendom och köras till förråd enligt beställarens anvisningar. Kantstöd för återanvändning i entreprenaden R m 44 Kantstöd, återanvänds ej R m 11 BFB.2 Fällning av enstaka träd Träd ska fällas enl rivningsplan YA Träd R st 9

17 B förarbeten, hjälparbeten, saneringsarbeten, flyttning, demontering, rivning, röjning mm 17(58) BFC RÖJNING Röjning av buskage ska utföras i omfattning enligt rivningsplan AYOO Buskage PL2 R m2 450 BFD.2 Stubbfräsning Stubbar ska fräsas ned till 0,5 m under marknivån. Frässpån får ligga kvar. Stubbar R st 9 BJB.23 Inmätning av väg, plan o d Koordinatsystem i plan är Sweref 99 och koordinatsystem i höjd är RH 00. Inmätning av angivna befintliga nivåer som ska spara ska utföras innan byggstart. Eventuella avvikelser större än 25 mm ska dokumenteras och rapporeras till beställaren BJB.33 Utsättning för väg, plan o d Koordinatsystem i plan är Sweref 99 och koordinatsystem i höjd är RH 00. Entreprenören ansvarar för den utsättning som krävs för anläggningens utförande samt ansvarar ensam för riktigheten.

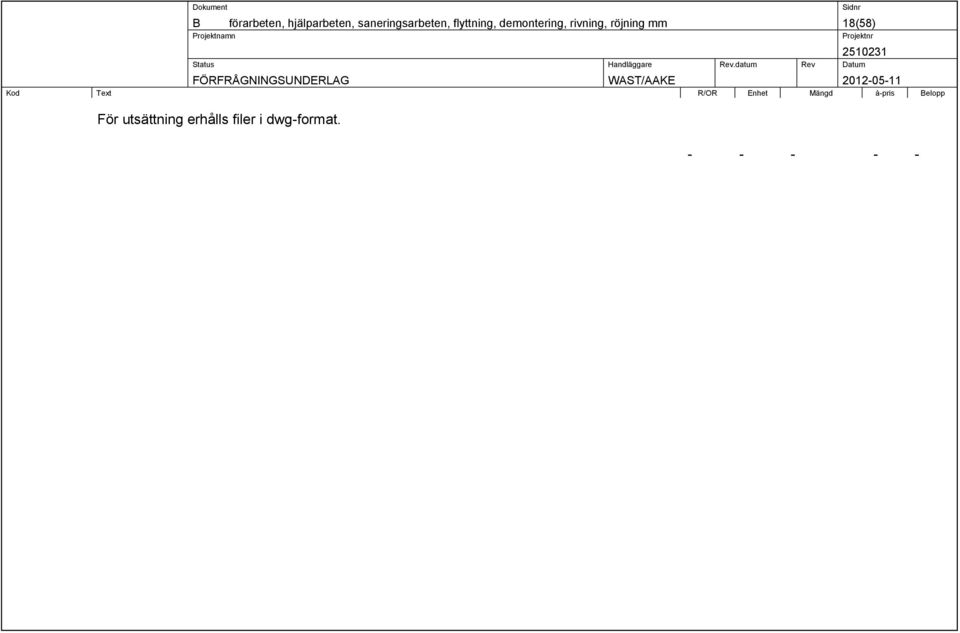

18 B förarbeten, hjälparbeten, saneringsarbeten, flyttning, demontering, rivning, röjning mm 18(58) För utsättning erhålls filer i dwg-format

19 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 19(58) C CB CBB CBB.1 CBB.11 CBB.112 TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M SCHAKT Kulkvarnvärde ska bestämmas enligt SS-EN och VVMB 612. All schakt utförs som Fall B. JORDSCHAKT Schaktningsarbetena skall bedrivas med sådan försiktighet att befintliga ledningar, byggnader och anläggningar inte skadas. Schaktmassor får inte läggas upp så att de skadar befintliga anläggningar eller vegetation. Schaktmassor ska läggas upp på av beställaren anvisad plats. Om skada uppkommit på kabel skall detta omedelbart rapporteras till beställaren och ledningsägaren. I á-prisr skall ingå maskinschakt, handschakt eller annan schaktmetod som rådande förutsättningar kräver, dessutom skall tippavgifter, transporter etc ingå. Schakt skall skyddas mot tillrinnande yt- och grundvatten. Jordschakt för väg, plan o d samt vegetationsyta Jordschakt för väg, plan o d Jordschakt kategori B för väg, plan o d Material i terras har antagits bestå av massor 2, 3A, 3B eller 4A enligt tabell CB/1. Kvarliggande vattensamlingar på terrassyta får inte förekomma.

20 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 20(58) Gäller schakt för ny parkeringsyta. T=700 mm R m3 420 Gäller schakt för ny köryta. T=620 mm R m3 100 Gäller schakt för asfalt gångyta A2. T=400mm R m3 3 Gäller schakt för smågatsten gångyta SMG1. T=400mm R m3 21 Gäller schakt för marktegel gångyta N1. T-400mm R m3 5 Gäller schakt för fundament för grind. R m3 1,5 CBB.14 Jordschakt för vegetationsyta Schakt för vegetationsyta skall utföras på ett sådant sätt att terrassbotten ej packas. Jordschakt planteringsyta PL1. T=300 mm. Fall B R m3 140 Jordschakt trädgropar T=600 mm, diam Fall B R m3 25 Jordschakt gräsyta GR1 T= 300 mm. Fall B R m3 50 CBB.32 Jordschakt för el- och telekabel o d Schakt enligt EBR KJ 41:09, se typblad 1 och 5 I parkmark N och korsning med körbar yta (asfaltsyta) KVR Fall B N R m 300 Fall B KVR R m 40

21 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 21(58) CBB.54 Jordschakt för mur, trappa o d Jordschakt för trappa TR1 och ramp RA1. T=470 mm. Fall B R m3 20 Jordschakt för trappsteg N2. T=470 mm. Fall B R m3 1,5 CEB.422 Fyllning med grus eller gruskrossmaterial för grundläggning av mur, trappa m m Avser fyllning gruskrossmaterial under trappa TR1, ramp RA1,mur M1 och trappsteg N2. Fyllning för trappa TR1 T=200mm. Fall B. R m3 4 Fyllning för ramp RA1 T=200mm. Fall B. R m3 4,5 Fyllning för mur M1 T=100 mm. Fall B. R m3 0,02 Fyllning för trappsteg N2 T= 100 mm. Fall B. R m3 0,5 CEB.5 CEB.523 Fyllning mot byggnad, bro, mur o d Fyllning med grus eller gruskrossmaterial mot bro, mur o d Avser fyllning under trappa TR1 och ramp RA1. Fyllning för trappa TR1 T=200mm. Fall B. R m3 4 Fyllning för ramp RA1 T=200mm. Fall B. R m3 4,5

22 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 22(58) CEB.53 Fyllning mot fundament Erätts under DEF.33 Gäller fundament för belysningsstolpar och fundament för motorvärmaruttag CEC.2111 Ledningsbädd för va-ledning Avser ledningsbädd för komplettering samt justering av markvärme. Utförs i samråd med beställaren. Beställaren tillhandahåller slang för markvärme. Ledningsbädd för markvärme. R m2 100 CEC.22 Ledningsbädd för el- och telekabel o d CEC.3111 Kringfyllning för va-ledning Avser kringfyllning för markvärme. Utförs i samråd med beställaren. Beställaren tillhandahåller slang för markvärme. Kringfyllning för markvärme. R m2 100 CEC.32 Kringfyllning för el- och telekabel o d Ersätts under CBB

23 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 23(58) CEC.42 Resterande fyllning för el- och telekabel o d Ersätts under DEF

24 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 24(58) D DB DBB.131 MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M LAGER AV GEOTEXTIL, CELLPLAST M M Materialskiljande lager av geotextil, under överbyggnad för väg, plan o d Krav på lägsta bruksklass för användning av geotextil anges i nedanstående tabell: Bruksklass N2 N3 N4 Användningsmoråde Mot okrossat material med största nominella kornstorlek < 60 mm Mot material med största nominella kornstorlek < 200 mm Mot material med största nominella kornstorlek > 200 mm Om terrass kommer att trafikeras av tung byggtrafik ska geotextil i underbyggnad ha en bruksklass högre än tabellen anger. Placera geotextilen så att den varken påverkas av packning eller trafik får en bruksklass lägre än den som tabellen anger väljas. Under överbyggnad för ny parkering samt ny köryta R m2 720

25 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 25(58) DBG LAGER AV SKIVOR ELLER BLOCK AV CELLPLAST DBG.1132 Termisk isolering med isolerskivor av grundläggningsyta under bro, stödmur, terrängtrappa m m Avser lager av extruderad cellplast under trappa TR1 och ramp RA1 enligt ritning AY och K-ritningar. Cellplast, Ecoprim 200 el likv. Tj=100mm. R m2 40 DC DCB DCB.212 MARKÖVERBYGGNADER M M Ny- och ombyggd anläggning ska anpassas till och ansluta väl till befintlig anläggning som bevaras, samt till omgivande markanläggningar och områden. Ytor ska luta jämt mellan angivna höjder. OBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O D Material för obundna överbyggnadslager skall vara av materialtyp 1 eller 2. Verifikation på packning skall ske genom dokumenterad egenkontroll. Förstärkningslager kategori B till överbyggnad med flexibel konstruktion och med bitumenbundet slitlager, betongmarkplattor m m Nivåkontroll skall ske genom avvägning av valfria punkter. Höjden för avvägd punkt får inte överstiga projekterad höjd, och inte understiga den mer än 15 mm. Förstärkningslager skall vara av krossmaterial 8-12 mm. För alla hårdgjorda ytor antas att befintligt förstärkningslager uppfyller krav enligt Anläggnings AMA 07 och föreskrivna överbyggnadstjockklekar och kan utnyttjas som förstärkningslager.

26 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 26(58) Entreprenören skall kontrollera att befintliga överbyggnadstjocklekar minst motsvarar krav enligt nedan. I de fall befintligt förstärkningslager inte uppfyller tjocklekar enligt normalsektioner skall lagret kompletteras. Avser asfaltsyta A1, A2, P1, P2, SMG1 och T1 vid anläggning på befintlig vegetationsyta. Avser asfaltsyta A1 samt plattytor P1 och P2. T= 420 mm. Fall B. R m3 310 Avser infiltrationsytor. T=500 mm. Fall B. R m3 15 Avser asfaltsyta A2. T= 270 mm. Fall B. R m3 2 Avser smågatstensyta SMG1. T= 200 mm. Fall B. R m3 11 Avser marktegelyta N1. T= 250 mm. Fall B. R m3 3 Avser grusyta G1. T= 100 mm. Fall B: R m3 2 Avser markstensyta BTG1. T= 100 mm. Fall B: R m3 1 DCB.312 Obundet bärlager kategori B till belagda ytor Nivåkontroll skall ske genom avvägning av valfria punkter. Höjden för avvägd punkt får inte överstiga projekterad höjd. Utförs med 6mm jämnhetstolerans som största tillåtna avvikelse från en 3 m lång rätskiva, lagd i godtycklig riktning. Avser asfaltyta A1. T=80 mm R m2 120 Avser ny parkering, plattyta P1 och P2. Skärv mm. T=150 mm R m2 600 Avser asfaltsyta A2. Makadam T= 100 mm R m2 7 Avser smågatstensyta SMG1. Makadam T= 100 mm R m2 52 Avser marktegelyta N1. Makadam T= 100 mm R m2 12

27 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 27(58) Avser grusyta G1. Makadam T=100 mm R m2 17 Avser markstensyta BTG1. Makadam T=100mm R m2 7 DCC.2 Bitumenbundna överbyggnadslager kategori B för väg, plan o d DCC Bärlager kategori B av asfaltgrus vid nybyggnad Avser asfaltyta A1. AG 22 B70/100. T=80 mm R m2 125 DCC.2313 Justeringslager kategori B av tät asfaltbetong (ABT) vid underhåll Avser nivåjustering av asfaltyta A1 R ton 100 DCC Slitlager kategori B av tät asfaltbetong vid nybyggnad Avser asfaltsyta A1, ABT 16 B70/100. T=40mm. R m Avser asfaltsyta A2, ABT 11 B70/100. T=30mm. R m2 7 DCG MARKBELÄGGNINGAR AV GATSTEN, BETONGMARKPLATTOR, BETONGMARKSTEN, MARKTEGEL O D Bärlagrets nivå och planhet före utläggandet av stättsand skall uppfylla krav enligt Anläggnings AMA 07 kod DCB.3 respektive DCC.2. Fogsand skall bestå av material vars siktningskurva ligger inom gränsvärden enligt Anläggnings AMA 07, tabell DCG/1.

28 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 28(58) Rad av plattor eller marktegel som vid utförandet inte direkt ansluter mot hårdgjord yta eller annan fast kant skall sättas i jordfuktar cementbruk C20. Sättning ska planeras så att erforderlig kapning minimeras. Om kapning måste utföras får bitar < 1/3 av markstenens ursprungliga storlek inte användas. Ej heller får betongmarkplattor kapas till bredd eller längd som understiger 100 mm. DCG.1 DCG.11 DCG.111 Beläggning av gatsten, naturstensplattor o d Sättning i sand: Vid fogfyllning skall fogsand påföras och nedsopas i fogar så att fogarna blir väl fyllda. Därefter skall ytan bevattnas. Proceduren upprepas tills fogarna är helt fyllda. Beläggning av gatsten Gatsten ska uppfylla fordringar enligt SS-EN Storlek smågatsten 100mm 10mm. Fogar utföres med min 3mm och max 10 mm bredd. Monteras i sättsand tj 50 mm. På färdig gatstenssättning gäller jämnhetstolerans mindre än 6 mm mätt med 3 m läng rätskiva lagd i valfri riktning. Höjden för avvägd punkt får inte avvika projketerad höjd med mer än 8 mm. Stenen ska sättas med överhöjning och därefter stötas ned till rätt höjd med för ändamålet anpassat packningsredskap så att krav på fullfärdig packning uppfylls. I samband med packning skall fogarna kompletteras med fogsand. Beläggning av smågatsten Avser smågatstensyta SMG1. Ovansida råkilad. Färg grå typ Ävja eller likvärdig. Återanvänd sten får användas men i så fall på hela ytan. Den slitna sidan ska då sättas uppåt. Sätts i halvcirkelmönster enligt ritning YA

29 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 29(58) Sätts i 50 mm sättsand. Avser smågatstensyta SMG1. Storl 100±10 (9/11). R m2 52 DCG.21 Beläggning av betongmarkplattor Betongmarkplattor 350x350x70 typ Siena från Starka eller likvärdig. Färg ljusgrå. Monteras i sättsand tj 30 mm. Avser betongmarkplattor BTG1, 350x350 mm. Tj 70mm. R m2 7 DCG.22 Beläggning av betongmarksten Avser betongmarksten P2 105x140x70 Scala från St Eriks eller likvärdig. Kulör antracit. Trafikklass 2. Sätts med kortsida mot kortsida. Plattorna sätts i 30 mm sättsand. Avser plattyta P2. R m2 40 DCG.3 DCG.31 Beläggning av gräsarmeringsplattor, marktegel och trä Beläggning av gräsarmeringsplattor av betong Gräsarmeringsplattor av typ Gallerplatten från Starkamed dimension 400x600 mmeller likvärdig. Färg ljusgrå. T=100 mm. Plattorna sätts i 30 mm sättsand. Plattor ska ligga i nivå med varandra. Avser plattyta P1. T=100 mm, inkl 30 mm sättsand. R m2 700

30 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 30(58) DCG.32 Beläggning av marktegel Marktegel ska uppfylla krav enligt SS-EN Marktegel ska vara färgbeständigt. Fogbredd ska vara 5 mm. Sättning skall planeras så att erforderlig kapning minimeras. Avser N1, återsättning av tillvarataget marktegel (se kod BED.1217) ca 260x150 mm. Läggs med långsida mot varandra, blandat grå och röda, lika befintligt. Markteglet sätts i betong. Sättning i betong: Före utläggning av sättbruk skall underlaget befuktas. Sättbruket skall ha en tjocklek av 50 mm. Stenarna stöts fast i sättbruket. Stenar slammas på undersidan med vatten/cement blandning 1/3. Fogning får påbörjas tidigast 1 dygn efter sättning. Det torra fogbruket skall sopas ned i fogarna. Proceduren upprepas tills fogarna är helt fyllda. Efter fogningen skall den satta ytan rengöras och fukthållas i 6 dygn. Nysatt marktegel får ej beträdas av gångtrafik under 2 dygn och av annan trafik under 7 dygn. Avser begagnat marktegel N1 storl ca 260x150mm. Antagen tj 50mm R m2 12 Avser N2 i trappa med dimension 200x100x50 mm. TmKlinker Lava från tegelmaster el likvärdigt. Kulör svart. Sätts i 10 mm bruk enligt K-handling och AY Avser tegel N2 200x100x50 mm. R m2 4 DCL ÖVERBYGGNADER FÖR VEGETATIONSYTOR Vid allt arbete med växtjord får endast grävande och och lyftande maskiner användas. Utlagd växtjord får ej trafikeras eller på annat sätt kompakteras. Vid anläggning av bearbetning ska växtjord vara upptorkad. Före påförande av växtjord ska den genom siktning befrias från stenar o d, rotbitar och skall vera helt fri från flerårigt ogräs.

31 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 31(58) DCL.1 DCL.11 Växtbädd Växtbädden består av ett lager ytjord på ett lager mineraljord. Växtbädden ligger på en terrass. Växtbädd typ 1 och 2, påförd jord 5-7Jord skall läggas ut på sådant sätt att växtbädd och terrass inte packas. Jordanalys skall göras på massor som läggs ut som växtbädd. Jordprov skall tas på utlagt material vid volymer överstigande 30 m3. Vid volymer överstigande 30 m3 skall representativt prov tas för var 50:e m3. I de fall den totala volymen införskaffade massor understiger 30 m2 kan istället jordanalys utförd av jordleverantör redovisas för beställarens representant, förutsatt att analysen inte är äldre än tre månader. Resultatet av jordanalysen skall överlämnas och godkännas av beställaren. Jordklumpar större än 50 mm skall sönderdelas samt stenar större än 25 mm borttages. Jordprov skall tas tillsammans med beställare eller beställarens ombud. Proven skall tas så att all jord analyseras. Växtjorden skall vara aggregerad. Aggregaten skall vara mindre än 30 mm. Huvuddelen av aggregaten får dock inte vara mindre än 3 mm. Luckrade och bearbetade ytor skall vara vattengenomsläppliga och godkända av beställaren innan växtbädden byggs upp. Allmänna krav på växtjord enligt AMA 07, tabell DCL/1 utgår och ersätts av krav på sammansättning, egenskaper och näringsinnehåll enligt följande: Växtjord typ A: Typ E-jord från Hasselfors garden eller likvärdig. Om jorden blandas på plats finns näringsslam att tillhandahålla kostnadsfritt från beställaren. Jorden ska uppfylla krav enligt nedan. Krav på näringsinnehåll vid AL-analys (mg lufttorr jord) ska vara enligt klass III jordar.

32 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 32(58) Mullhalt 5-7% Krav på växtjord: Näringsinnehåll vid AL-analys Fosfor, P 4-8 Kalium, K 8-16 Mg, 4-8 ph mellan 6-7 Kvoten K-Mg 1-2 Mineraljord: Krav på sammansättning och egenskaper Massor ur grupp 13b enligt tabell DC/2, Anläggnings AMA 07. Befintlig terrass får efter luckring användas som mineraljord om den i övrigt uppfyller kraven enligt ovan. Terrass: Terrass skall till ett djup av minst 200 mm bestå av massor motsvarande grupp 12b- 13b enligt tabell DC/2 i Anläggnings AMA 07. Används befintlig terrass skall luckring ske till ett djup om 200 mm enligt DCL.247. Då materialet i befintlig terrass uppfyller krav på och används som mineraljord skall luckring ske till ett djup motsvarande ytterligare 200 mm eller totalt 400 mm från befintlig terrassnivå. Uppfyller bef. terrass inte ovanstående krav, skall de översta 200 mm ersättas med godtagbart material. Terrassytor skall avjämnas och jordklumpar större än 50 mm skall sönderdelas eller avlägsnas. I de fall terrassens översta del består av berg eller sprängskärv skall fukthållande jord placeras i den zonen

33 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 33(58) DCL.111 Växtbädd typ 1 Avser yta PL1. Växtjord typ A. Tjocklek 300 mm. R m2 470 DCL.1112 Växtbädd för träd och buskar i vegetationsyta, påförd jord Avser träd i grönjord yta. Växtjord typ A, lagertjocklek 600 mm, diam 1,5 m. R m2 40 DCL.1122 Växtbädd för gräs, påförd jord Allmänna krav på växtjord enligt AMA 07, tabell DCL/1 skall uppfyllas enligt Krav på jord för växtbädd till gräsytor. Avser gräsyta GR1. Växtjord typ B, lagertjocklek 100mm R m2 200 DCL.247 Djupbearbetning för dränering Avser luckring av befintlig terrass som uppfyller krav enl DCL.11. Luckring skall ske genom att massorna lyfts upp. Luckring av terrass (PL1, GR1, trädgrop), djup 200 mm. R m2 710 DCL.25 Avjämning m m av växtbädd Stenar större än 16 mm på ytan i gräsytor och större än 70 mm på ytan i övriga planteringsytor samt andra främmande föremål på ytan skall avlägsnas. Jämnhetstolerans vid mätning med 3 m rätskiva skall vara: För planteringsyta 50 mm

34 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 34(58) För gräsyta Nivåtolerans, 30 mm. ± 30 mm (gäller för både gräs- och planteringsyta). Planteringsyta PL1. Tj= 50 R m2 770 Gräsyta GR1. Tj=30mm R m2 200 DD DDB.1 DDB.111 VEGETATIONSYTOR, SÅDD OCH PLANTERING M M Växtbädd skall godkännas av beställaren innan sådd och plantering får utföras. Sådd och torvläggning Får endast utföras under perioden 15:e april t o m 15:e maj respektive 15:e augusti t o m 15:e september. Sådd av gräs Avser gräsyta GR1. GR-yta sås med gräsfrö typ Prodana Turfline Classic nr Mängd 2.5kg/ 100m2. Avser armeratgräs i parkeringsyta P1. R m2 200 R m2 660 Ytan sås med Fårsvingel utsädesmängd 2,5kg/100m2 jordyta. DDB.2 Plantering av plantskoleväxter Se även Bilaga Växtförteckning. Leverans:

35 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 35(58) Beställaren skall kontaktas i god tid före leverans för att kunna utföra leveranskontroll. Redovisas i protokoll. Växterna skall omedelbart efter leverans till byggplatsen vattnas, täckas och skyddas mot uttorkning. Växter som inte kan planteras direkt under leveransdagen, skall omgående jordslås på skuggig plats. Jordslagna växter skall vattnas dagligen innan plantering. Vid vårplantering och leverans söderifrån skall leveransen anpassas så att växtmaterialet inte har vegeterat för mycket. Vid höstplantering skall växtmaterialet vara väl avmognat vid leverans. Mottagning: Växtmaterial som ej kommer att planteras inom 24 timmar jordslås eller skyddas på annat sätt mot uttorkning. Buntade växter lossas ovillkorligen före jordslagning. Alla växter vattnas. Jordslagningsplatsen skall vara skuggig eller, om så ej är möjligt skall den skuggas med säckväv som hålls jämt fuktig vid torr och blåsig väderlek. Jordslagna växter skall vattnas dagligen innan plantering. Plantering: Påförd jord skall vid planteringen vara tillräckligt upptorkad, så att jorden faller ned mellan rötterna utan att skada dem. Vid plantering skall rotsystemet bredas ut väl och rymmas i planteringsgropen. Planteringsdjupet skall om inte annat anges, vara lika med planteringsdjupet i plantskolan. Marken genomvattnas i samband med planteringen. Säckväv kring klumpen tas bort. Växter med klump ställs i vatten före plantering, så länge att vattnet hinner tränga in i hela klumpen (ca två timmar). Påförd jord skall vid planteringen vara tillräckligt upptorkad, så att jorden faller ned mellan rötterna utan att skada dem. Behållare/container vattnas omsorgsfullt. Barrotade växter doppas före plantering i en blandning av vatten och lera eller vatten och torvmull. Skadade rotpartier putsas med kniv eller sekatör.

36 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 36(58) FÖRFRÅGNINGSUNDERLAG WAST/AAKE A Vid plantering utförs endast beskärning som syftar till att avlägsna skadade eller uppenbart felväxande delar. Beskärning skall utföras så att växternas egenart bibehålls. Skadade partier på växtmaterialet tas bort fackmannamässigt. Efter plantering: Säckväv kring klumpen tas bort helt efter plantering. Alla etiketter, band och liknande på växterna skall tas bort. DDB.212 Plantering av prydnadsbuskar Art, sort och kvalitè enligt växtförteckning och planterings- och utrustningsplan. Buskar (B1) R st 1 DDB.214 Plantering av barrbuskar Art, sort och kvalitè enligt växtförteckning och planterings- och utrustningsplan. Barrbuskar (B2,B3) R st 536 DDB.216 Plantering av klätterväxter Art, sort och kvalitè enligt växtförteckning och planterings- och utrustningsplan. Klätterväxter (K1) R st 5

37 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 37(58) FÖRFRÅGNINGSUNDERLAG WAST/AAKE A DDB.217 Plantering av perenner, lökväxter, örtpluggplantor m m Art, sort och kvalitè enligt växtförteckning och planterings- och utrustningsplan. Perenner (P1-P7) R st 2643 Lökväxter (L1-L3) R st 401 DDB.221 Plantering av lövträd Art, sort och kvalitè enligt växtförteckning och planterings- och utrustningsplan. Plantering ska ske efter tjällossning, då jorden reder sig, t.o.m. sista mars och från 1:a november till tjälen gått i jorden.vid vårplantering av träd skall långtidsverkande gödning av typ Osmocote tillföras i planteringsgropen enl tillverkarens rekommendationer. Träd ska stå lodrätt. Är träden planterade i rad skall dessa stå i linje. Omgående efter det att växten planterats skall vattning ske enligt DDD.14. Betula utilis var jacquemontii (T1) R st 5 Magnolia x loebneri 'Merrill' (T2) R st 1 Magnolia x loebneri 'Leonard Messel' (T3) R st 1 DDB.222 Plantering av barrträd Plantering av träd enligt växtförteckning och planterings- och utrustningsplan. Plantering ska ske efter tjällossning, då jorden reder sig, t.o.m. sista mars och från 1:a november till tjälen gått i jorden.vid vårplantering av träd skall långtidsverkande gödning av typ Osmocote tillföras i planteringsgropen enl tillverkarens rekommendationer.

38 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 38(58) FÖRFRÅGNINGSUNDERLAG WAST/AAKE A Träd ska stå lodrätt. Är träden planterade i rad skall dessa stå i linje. Omgående efter det att växten planterats skall vattning ske enligt DDD.14. Pinus nigra ssp. Nigra (T4) R st 11 DDC DDC.1 DDC.11 STÖD OCH SKYDD FÖR VÄXTER Stöd slås ned efter plantering, med stor försiktighet så att rötter inte skadas. Stöd för växter Stöttor e d av trä får inte vara kreosotbehandlat. Stöd för stamträd Planteringsstöd ska utföras enligt principritning DDC.11:2 Avser stör för stamträd. R st 18 DDC.24 Skydd av vegetationsyta mot uttorkning, ogräs m m Trädgrop i gröngjord yta förses med lager av täckbark på yta med diam 1000 mm, tj=80 mm. Avser täckbark tj=80mm R m2 18 DDC.26 Skydd av trädstammar mot uttorkning Skydd av trädstammar mot uttorkning. Stamträd skyddas med juteväv till en höjd av 1.5m från roten.

39 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 39(58) FÖRFRÅGNINGSUNDERLAG WAST/AAKE A Juteväv R st 18 DDD DDD.1 DDD.11 FÄRDIGSTÄLLANDESKÖTSEL Färdigställandeskötseln skall utföras tills etableringsbesiktning efter slutbesiktning är genomförd och omfatta bevattning, ogräsbekämpning, gödsling, luckring och gräsklippning. Kemisk ogräsbekämpning får därvid ej utföras och flerårigt rotogräs får ej förekomma. Då plantering utförts så sent på hösten att etablering ej kunnat konstateras, utförs färdigställandeskötsel till dess att etableringskontroll kan ske, dock längst till den 15 augusti. Döda växter ska bytas ut. Döda träd ersätts enligt överenskommelse med beställaren. Sjuka eller angripna växter ska omedelbart avlägsnas och ersättas. Kemisk bekämpning får ej förekomma. Planteringsstöd och uppbindning skall ses över. Planteringen skall skötas på fackmannamässigt vis fram till besiktningen. Färdigställandeskötsel av träd, buskar m m Luckring, mekanisk ogräsbekämpning kring träd, buskar m m Manuell ogräsbekämpning skall utföras när ogräset är i 2-3 bladstadiet. Kemisk bekämpning får ej göras. Avser ogräsbekämpning

40 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 40(58) DDD.14 Vattning av träd, buskar m m Efter plantering vattnas 2 ggr med 2 dagars mellanrum, därefter vid torkperioder (nederbörd understigande 25 mm/vecka). Träd skall vattnas med minst 150 liter vatten / träd per bevattningstillfälle under perioden 15 april t.o.m. augusti. Vattning utförs med bevattningssäck Treegator Original (Nordic Tree), 150 l, el likv. Övriga planteringsytor skall vattnas med minst 20 liter vatten per m2 och bevattningstillfälle DDD.15 Bekämpning av skadegörare och sjukdomar på träd, buskar m m Bekämpning av skadedjur och växtsjukdomar utförs omedelbart efter angreppets eller skadans uppkomst och skall ske efter samråd med växtskyddssakkunnig. Döda, eller på grund av sjukdom avlägsnade, träd skall ersättas med nya enligt överenskommelse med beställaren. Bekämpning av skadedjur, sjukdomar mm DDD.21 Gräsklippning, slåtter av gräsyta Gräsklippning av gräsyta

41 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 41(58) DE DEC DEC.1 DEC.14 ANLÄGGNINGSKOMPLETTERINGAR KANTSTÖD Sten av olika utseende får ej blandas. Sten skall placeras på ett sådant vis att så långa sammanhängande sträckor som möjligt erhålles med enhetligt utseende på stenen. Kantstöd av granit Granit skall uppfylla krav enl SS-EN Granit skall vara svensk grå granit, Bohus Garsten och Kantsen `Näsinge`eller likv. Bearbetning av fogsida får ske genom sågning. Dock får inte en sågad fogsida sättas mot en huggen fogsida utan att den synliga delen av den sågade fogsidan tuktas efter sågningen. Den synliga fogens bredd mellan två stenar skall vara 2-5 mm för gradhuggen och sågad kantsten och 2-10 mm för råhuggen kantsten. Kantstöd av granit, satta i betong med motstöd av betong Sättning av kantstöd ska utföras enligt principritning DEC.14. Begagnat stöd får användas. I mängdberäkningen har antagits att 80 % av riven sten kan återanvändas. Avser KS1, kantsöd av granit RV2. Bredd 120 mm, synlig höjd 100 mm. Synliga sidor råhuggna. Övriga sidor sågade. Kanter dövas max 3 mm. Avser granitkantstöd KS1. R m 147 Avser KS2 Avser KS1, kantsöd av granit RV2. Bredd 120 mm, synlig höjd 0 mm. Synliga sidor råhuggna. Övriga sidor sågade. Kanter dövas max 3 mm. Avser granitkantstöd KS2. R m 10

42 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 42(58) DEE.111 Extruderad markeringsmassa på trafikyta Vid applicering ska vägytan vara torr och ren. Markering ska utan att förstöras kunna trafikeras inom 5 min vid lufttemperaturer upp till 20ºC. Längsgående markering med extruderad termoplastisk massa appliceras 2-4 mm tjock. Tvärgående markering skall ha en tjocklek av 3 mm. Vägmarkeringsklass 3. H(0,1) R m 100 Symbol Rörelsehindrad R st 1 DEF DEF.02 FÖRTILLVERKADE FUNDAMENT, STOLPAR, SKYLTAR M M Förtillverkade enheter bestående av fundament, stolpe och ljusarmatur eller trafikljus Mått mellan överyta för fundament och färdig markyta ska utföras enligt principritning CEB.53. Se även Bilaga Armaturförteckning. Avser stolparmatur S1 BEGA 8924, 3000K, HIT 35W, 240V. Färg grafitgrå. Fundament enligt stolpleverantör. Cylindrisk stolpe höjd 3,5 m från exempelvis Bega/Fagerhult/Tehomet. Färg grafitgrå RAL samma som armtur. Stolparmatur S1 R st 9 Avser pollare S2 0,7m från BEGA 7263, LED, 3,4W, 3000K, 240V. Färg grafitgrå. Inklusive fundament för nedgjutning. Pollare S2 R st 2

43 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 43(58) Avser uplight S3 från BEGA 8699, LED 5W, 5W, 3000K, 240V. Integrerad nätdel. Uplight S3 R st 3 DEF.10 Fundament och stolpe för vägmärke, gatunamnskylt m m Stolpe till obelyst vägmärke ska vara dimension Ø 60 mm. Efter kapning skall stolpes överända proppas. Längd på stolpe skall anpassas så att avståndet mellan vägyta och underkant nedersta skylt ej understiger följande mått: * Gångbanor (Gb) 2,1 m över Gb-yta *Cykelbanor (C) 2,5 m över C-yta (gäller även Gc) * Refuger i körbanor (Kb) 1,1 m över Kb-yta Fundament skall sättas på sådant djup att endast damasken hamnar ovanför kringliggande beläggningsyta. Fundament skall vara typ MEAG 76/60 L700 mm eller likvärdig. Stolpe samt fundament för vägmärke R st 6 DEF.13 Skylt för vägmärke, gatunamn m m Vägmärken ska ha reflektion motsvarande Engineer grade (EG), vara av normalstorlek. Avser vägmärke enl ritningya R st 21

44 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 44(58) DEF.33 Fundament för stolpe e d för ljusarmaturer Fundament för belysningsstolpe Theomet (Fagerhult) 3,5 meter cylindrisk. Fundament för cylindrisk stolpe 3,5 m Theomet enligt stolpleverantör (POS S1) R st 9 DEF.361 Fundament för stolpe för bilvärmaruttag Fundament för motorvärmaruttag ska vara av typ GARO-foten E , fundament inkl. rör. Garo-foten E R st 21 DEF.362 Fundament för stolpe för skyltar i elsystem Avser F2 fundament och stolpe för dörröppnare och porttelefon. Stolpe ska vara likt befintlig stolpe för dörröppnare. F2 fundament och stolpe R st 1

45 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 45(58) DEG DEG.0 DEG.3 DEG.322 RÄCKEN, STÄNGSEL, STAKET, PLANK M M Förtillverkade enheter sammansatta av fundament och räcken, staket, plank m m Stängsel Flätverksstängsel med taggtråd Avser stängsel ST1, typ flätverksstängsel. Höjd och utseende som befintligt ca 1950mm samt 300 mm taggtråd. Avståndet mellan underkant stängsel och markyta ska vara som befintligt dvs ca 100 mm. Det åligger entreprenören att på plats förvissa sig om att mått mm stämmer innan beställning görs. Avser ST1 R m 27 DEN.12 Kabelskydd av plaströr Kabelskyddsrör av typ SRS ø110 GUL ska användas vid korsning av körbana mellan husfasad och kabel schakt enligt ritning. Kabelskyddsrör för teleutrustning ska vara av typ SRN ø50 GUL, förläggning enligt ritning. Kabelskyddsrör SRS ø110 GUL R m 100 Kabelskyddsrör SRN ø50 GUL R m 110

46 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 46(58) DG DHB ÅTERSTÄLLNINGSARBETEN All mark och alla anläggningar som berörts återställs till samma skick som de hade före påbörjandet av entreprenaden. Överblivna massor skall avlägsnas. Entreprenören skall stå för samtliga kostnader avseende återställandet. SKÖTSEL AV MARKANLÄGGNING UNDER GARANTITIDEN Garantitiden är 2 år. OR år 2 Garantitiden för fasta konstruktioner är 5 år. OR år 5 DHB.1 Skötsel av markbeläggningar m m under garantitiden DHB.2 Skötsel av anläggningskompletteringar m m under garantitiden DHB.3 Skötsel av vegetationsytor m m under garantitiden Under garantitiden sköts vegetationsytor enligt anvisningar under DDD.1-DDD.21 i denna beskrivning. Därutöver skall luckring av planteringsytor utföras 3 ggr per säsong.

47 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 47(58) Döda eller skadade grenar på träd och buskar ska skäras bort. Växters kondition skall kontrolleras och växter som dött skall snarast ersättas vid lämplig årstid. Avstädning av vegetationsytor och hårdgjorda ytor utförs höst och vår. Skräp, kvistar m m skall avlägsnas. Vid höststädning utförs lövupptagning och vid vårstädning utförs sandsopning varvid även dagvattenbrunnar och dränrännor skall rensas DHB.31 Skötsel av träd, buskar m m under garantitiden DHB.311 Skötsel av planteringsyta under garantitiden DHB.312 Skötsel av träd under garantitiden Ogräsbekämpning ska utföras manuellt och utan kemiska bekämpningsmedel. Ogräsbekämpning skall utföras kontinuerligt under växtsäsongen. Under försommaren innebär det översyn och rensning minst 1 gång var annan vecka. Vattning utförs under växtsäsong var 14:e dag då regnmängden är mindre än 40mm/14 dagar. Vatten tillförs så att den totala mänden blir minst 40 mm/14 dagar. Vattnet ska infiltrera i hela växtbädden. Även stam och krona ska duschas. Gödsling skall ske i enlighet med rekommendering efter jordanalys i mars och oktober. Följande värden ska föreligga efter gödsling:

48 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 48(58) PH 5,7-6,3 ÅDAL 6-10mg/100gr jord K-AL 10-20mg/100gr jord Mgm-AL 10-20mg/100gr jord K/Mg 1-2 Mullhalt större än 5% Stamskyddet ska kontrolleras och justeras så att det inte skadar trädet. Döda och skadade grenar skall borttagas omeddelbart. Angrepp av skadeinsekter skall omedelbart anmälas till beställaren DHB.313 Skötsel av buskar m m under garantitiden DHB.314 Skötsel av klippt häck under garantitiden DHB.316 Skötsel av klätterväxter under garantitiden

49 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 49(58) DHB.317 Skötsel av perenner under garantitiden DHB.32 Skötsel av gräsyta under garantitiden

50 E PLATSGJUTNA KONSTRUKTIONER 50(58) E EB EBB EBB.1 EBB.11 PLATSGJUTNA KONSTRUKTIONER PLATSGJUTNA KONSTRUKTIONER I ANLÄGGNING FORMAR, BÄRANDE FORMSTÄLLNINGAR M M FÖR BETONGGJUTNING I ANLÄGGNING Form Form av valfri typ Avser platsgjutna fundament för ST1, ST3, ST4, ST5. Fundament dimensioneras enl tillverkares anvisningar. Avser form för fundament R st 13 EBE EBE.2 EBE.21 BETONGGJUTNINGAR I ANLÄGGNING Betonggjutning kategori B Betonggjutning kategori B vid nybyggnad Med avsteg från MER 07 mängdas och ersätts demma kod med st. Avser platsgjuten betongtrappa TR1 enligt ritning AY och K-handlingar. Avser TR1 R st 1

51 E PLATSGJUTNA KONSTRUKTIONER 51(58) Avser platsgjuten betongramp RA1 enligt ritning AY och K-handlingar. Avser Ra1 R st 1 EBE.2153 Platsgjutet fundament Avser platsgjutna fundament för stängsel ST1, räcke ST3 och grindar ST4 och ST5. Fundamenten ska dimensioneras för att klara respektive funktion eller enligt tillverkares anvisningar. Avser platsgjutna fundament R st 13

52 F MURVERK 52(58) F FB FBB FBB.1 MURVERK MURVERK AV NATURSTEN I ANLÄGGNING MURAR AV NATURSTEN Kallmur av natursten Avser radiehuggen mur M1 i granit. Radie 10,2. Synliga sidor råkilade. Knölar max 20mm. Höjd enligt plan. Bredd 120 mm. Färg grå Näsinge eller likv (samma färg som granitkantstökd). Avser mur M1 R m2 0,3

53 G KONSTRUKTIONER AV MONTERINGSFÄRDIGA ELEMENT 53(58) G GBB GBB.5 GBB.572 KONSTRUKTIONER AV MONTERINGSFÄRDIGA ELEMENT KONSTRUKTIONER AV NATURSTENSELEMENT I ANLÄGGNING Konstruktion av naturstenselement i mark Trappa av blocksteg av natursten Avser radiehuggna blocksteg av granit N2. Synliga sidor krysshamrade, grad 2. Fogar 10 mm. Fogas med mjuk fogmassa för utomhusbruk. Vid fogen sågas stenen. Sätts i bruk, cementbruk C16/20 med jordfuktad konsistens. Färg grå typ Ävja eller likv. Bredd 360 mm. Höjd 120 mm. Längd enligt plan. Radie nedre trappsten: 10,2. Radie övre trappsteg 10,5. Avser blocksteg N2 R m2 3
