1 LUFTFARTSVERKET Stockholm-Arlanda flygplats 06A42 BUSSDEPÅ FÖRFRÅGNINGSUNDERLAG Rev 0, M Teknisk beskrivning Mark Bilaga 1: Normalsektion för värmekulvert Antal blad: 30 st

2 SAF TEKNISK BESKRIVNING D BESKR Denna handling ansluter till AMA 98. INNEHÅLLSFÖRTECKNING B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING,... 4 DEMONTERING, RIVNING, RÖJNING MM... 4 BBB Utförda undersökningar o d... 4 BBD Inmätning... 5 BBE Utsättningar... 5 BCB Hjälparbeten i anläggning... 5 BED Rivning... 6 BFE Borttagning av markvegetation och jordmån... 7 BFF Uppläggning och lagring av tillvaratagen markvegetation och jordmån... 8 BGB Tillfällig spont... 8 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK MM... 9 CBB Jordschakt... 9 CBC Bergschakt CDB Jordförstärkning m m CE FYLLNING, LAGER I MARK M M CEB Fyllning för väg, byggnad, bro m m CEC Fyllning för ledning, magasin m m CEF Dränerande lager och kapillärbrytande lager D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M DBB Lager av geotextil DC MARKÖVERBYGGNADER M M DCB Obundna överbyggnadslager för väg, plan o d DCG Markbeläggningar av gatsten, betongmarkplattor, betongmarksten, marktegel o d DCL Överbyggnader för vegetationsytor DDB Sådd, plantering m m DDD Färdigställandeskötsel... 19

3 SAF TEKNISK BESKRIVNING D BESKR DE Anläggningskompletteringar DEC Kantstöd DEE Väg- och ytmarkeringar DEF Förtillverkade fundament, stolpar, skyltar mm DEH Markeringsstolpar, bommar m m DEN Kabelskydd i anläggning DGB Återställningsarbeten i mark DHB Skötsel av markanläggning under garantitiden P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT23 PBB Rörledningar i ledningsgrav PCB Anslutning av rörledning till rörledning m m PCC Anordning för förankring, expansion, skydd m m av rörledning i anläggning24 PCE Inspektion av rörledningar i anläggning PCF Rengöring av rörledningar i anläggning PDB Brunnar på avloppsledning PDE Brunnar på skyddsledning för elkabel PDF Avskiljningsbrunnar PDH Tillbehör till brunnar PDY Diverse brunnar i mark PEB Avstängningsanordningar m m i mark PFB Pumpanordningar i va-anläggning PPC Rörupphängningsdon, expansionselement, rörgenomföringar m m Y MÄRKNING, PROVNING, DOKUMENTATION M M YBC Provning av anläggning YCE Underlag för relationshandlingar för anläggning... 29

4 SAF TEKNISK BESKRIVNING D BESKR B BBB BBB.1 FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM Utförda undersökningar o d Mark- och vattenförhållanden mm Undersökning av markförhållanden m m har utförts av WSP Samhällsbyggnad. Resultaten redovisas i " Geoteknisk undersökning. Rapport: Undersökningsresultat" daterad (WSP:s uppdrag:s nr ). Jordens relativa fasthet har undersökts med vikt- och slagsondering (förborrning genom fyllning har utförts med jordbergsonderings-utrustning). Jordprovtagning har utförts med skruvprovtagare (störda jordprover). Mätning av grundvatten är utförd i öppna skruvprovtagningshål. Berglägesbestämning har utförts med jordbergsonderingsutrustning. På störda jordprover har okulär jordartbestämning samt bestämning av materialtyp och tjälfarlighetsklass utförts på laboratorium. På vissa prover har scanninganalys för polycykliska aromatiska kolväten (PAH) utförts med PID instrument. Dessa jordprov har även analyserats på laboratorium med avseende på metaller. BBB.11 Topografiska förhållanden Terrängen inom området består i huvudsak av öppna grusytor (f.d. grustäkt). Markytan är relativt plan med ett höjdparti väster om det aktuella området, där även berg i dagen förekommer. Inom området förekommer upplagshögar. BBB.13 Geotekniska förhållanden Jorden består dels av fyllning på friktionsjord (åsmaterial) och dels av naturligt lagrad friktionsjord. Fyllningens tjocklek varierar mellan 0 och ca 3 m. Fyllningen i provtagningspunkterna innehåller sandigt grus samt grusig sand. Fyllningen skall förutsättas tillhöra materialtyp 2 och tjälfarlighetsklass 1 samt schaktbarhetsklass 3 5 Friktionsjorden har inte undersökts med avseende på innehåll, sten- och blockhalt m m. Den skall dock förutsättas bestå av åsmaterial (silt, sand, grus och sten) med lös - mycket fast lagring. Friktionsjorden skall förutsättas tillhöra materialtyp 2-3B och tjälfarlighetsklass 1-2 samt schaktbarhetsklass 4-5. Berg förekommer i undersökningspunkter där jordbergsondering utförts, på nivå mellan ca +23,2 och +31,7, vilket motsvarar 7,8 till 1,1 m under markytan. I punkter där berg ej påträffats har sondering utförts till 7-9 m djup. Väster om den planerade byggnadens läge förekommer berg i dagen.

5 SAF TEKNISK BESKRIVNING D BESKR BBB.14 Geohydrologiska förhållanden Inget vatten har påträffats vid observationer i öppna provtagningshål. Grundvattennivån skall förutsättas vara lägre än planerad schaktbotten. BBB.15 Föroreningar Inom området påträffades inga föroreningar. Av naturliga skäl kan det inte uteslutas att det finns föroreningar punkter/områden som inte undersökts eller att det förekommer ämnen och föroreningar som inte analyserats. Vid schaktningsarbeten i befintlig fyllning skall man därför vara observant för eventuella föroreningar. BBB.32 Befintliga ledningar Kända ledningar som korsar arbetsområdet finns redovisade på V- resp E-ritning. Innan schaktningsarbetena påbörjas tas kontakt med respektive ledningsägare för kontroll av redovisade och tillkommande ledningars lägen samt utsättning av el-, tele och dataledningar. BBD Inmätning Inmätning i plan och höjd kan ske utifrån utgångspunkter erhållna från Luftfartsverket. BBD.13 Inmätning av ledningar Befintliga ledningar till vilka anslutning skall ske skall framschaktas och kontrolleras i plan- och höjdled före det annat ledningsarbete påbörjas. Ledningar som korsas av projekterade ledningar och anslutningspunkter skall friläggas och höjdbestämmas före ledningsarbetenas påbörjande. Avvikelser från arbetshandling som menligt påverkar ledningsfunktion skall omedelbart anmälas till beställaren för beslut om åtgärd. BBE Utsättningar BBE.1 Utsättning för anläggningar och för grundläggning av hus Utgångspunkter se BBD ovan. BCB Hjälparbeten i anläggning BCB.11 Tillfällig avledning av vatten Yt- och grundvattenförhållandena framgår i kod BBB.14.

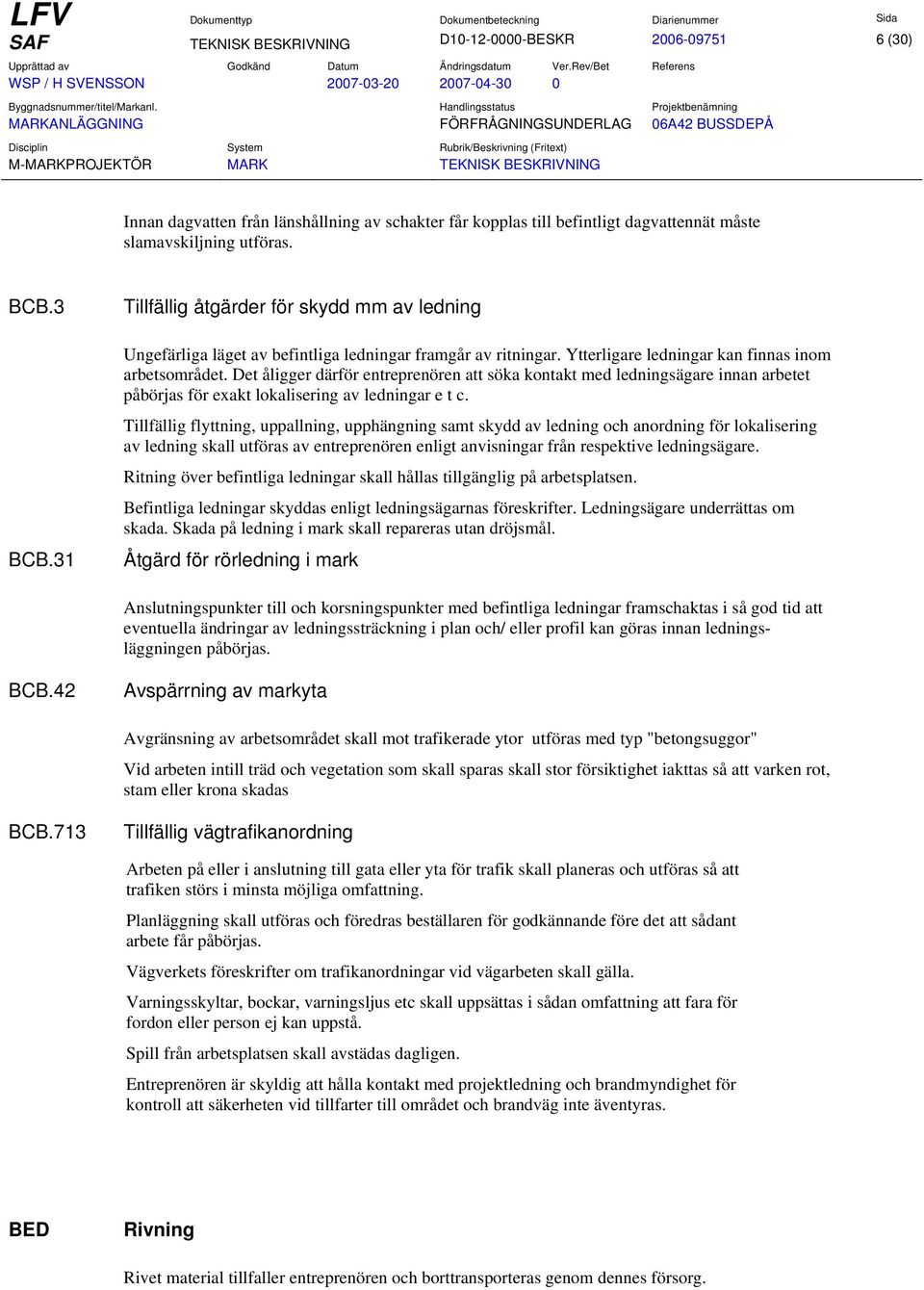

6 SAF TEKNISK BESKRIVNING D BESKR Innan dagvatten från länshållning av schakter får kopplas till befintligt dagvattennät måste slamavskiljning utföras. BCB.3 BCB.31 Tillfällig åtgärder för skydd mm av ledning Ungefärliga läget av befintliga ledningar framgår av ritningar. Ytterligare ledningar kan finnas inom arbetsområdet. Det åligger därför entreprenören att söka kontakt med ledningsägare innan arbetet påbörjas för exakt lokalisering av ledningar e t c. Tillfällig flyttning, uppallning, upphängning samt skydd av ledning och anordning för lokalisering av ledning skall utföras av entreprenören enligt anvisningar från respektive ledningsägare. Ritning över befintliga ledningar skall hållas tillgänglig på arbetsplatsen. Befintliga ledningar skyddas enligt ledningsägarnas föreskrifter. Ledningsägare underrättas om skada. Skada på ledning i mark skall repareras utan dröjsmål. Åtgärd för rörledning i mark Anslutningspunkter till och korsningspunkter med befintliga ledningar framschaktas i så god tid att eventuella ändringar av ledningssträckning i plan och/ eller profil kan göras innan ledningsläggningen påbörjas. BCB.42 Avspärrning av markyta Avgränsning av arbetsområdet skall mot trafikerade ytor utföras med typ "betongsuggor" Vid arbeten intill träd och vegetation som skall sparas skall stor försiktighet iakttas så att varken rot, stam eller krona skadas BCB.713 Tillfällig vägtrafikanordning Arbeten på eller i anslutning till gata eller yta för trafik skall planeras och utföras så att trafiken störs i minsta möjliga omfattning. Planläggning skall utföras och föredras beställaren för godkännande före det att sådant arbete får påbörjas. Vägverkets föreskrifter om trafikanordningar vid vägarbeten skall gälla. Varningsskyltar, bockar, varningsljus etc skall uppsättas i sådan omfattning att fara för fordon eller person ej kan uppstå. Spill från arbetsplatsen skall avstädas dagligen. Entreprenören är skyldig att hålla kontakt med projektledning och brandmyndighet för kontroll att säkerheten vid tillfarter till området och brandväg inte äventyras. BED Rivning Rivet material tillfaller entreprenören och borttransporteras genom dennes försorg.

7 SAF TEKNISK BESKRIVNING D BESKR BED.11 Rivning av ledning m m Befintliga ledningar vars funktion upphör med ny utförd anläggning skall rivas inom den del som berörs av nya schakter. Rivning eller slopande av ledning får ej ske förrän funktionen har överförts till nytt ledningssystem. BED.1111 Rivning av hel rörledning BED.1112 Rivning av del av rörledning Befintliga brunnar o dyl som skall utgå skall rivas till minst 1,5 m under färdig markyta. Anslutande rörledningar för självfall skall igengjutas med betongproppar och resterande brunnsdelar fyllas med jordmaterial motsvarande förstärkningslager. Packning av jord skall utföras lika som för resterande fyllning för rörledningar BED.1121 Rivning av hel elkabel Rivning av el-, tele- och datakablar finns redovisade på E-ritningar. BED Rivning av bitumenbundna lager, hela lagertjockleken Antag t=10 cm. För att erhålla en skarp avgränsning mot kvarvarande befintlig asfalt skall skärning utföras på sådant sätt att överlapp erhålles mellan lager BFE Borttagning av markvegetation och jordmån Antag matjordslager t=0,2 m Växtjord som skall återanvändas enligt DCL.111 upplägges enligt BFF.1.

8 SAF TEKNISK BESKRIVNING D BESKR BFE.1 BFE.2 BFE.3 BFF Borttagning av markvegetation och jordmån inom område för grundläggning och för järnväg Borttagning av markvegetation och jordmån inom område för väg, plan o d Borttagning av markvegetation och jordmån inom område för sammansatt markyta och vegetationsyta Uppläggning och lagring av tillvaratagen markvegetation och jordmån BFF.1 Uppläggning och lagring av tillvaratagen markvegetation och jordmån för vegetationsetablering Upplägges på av beställaren anvisad plats. Kontroll utförs för att se om krav enligt DCL.111 uppfylls. Om krav ej uppfylls skall jordförbättring utföras innan växtjorden får användas. BGB Tillfällig spont Spontning förutsätts bli aktuell endast som följd av entreprenören vald arbetsmetod eller arbetsordning. Entreprenören skall dimensionera sådan spont samt upprätta beräkningar och ritningar, vilka skall delges beställaren för godkännande.

9 SAF TEKNISK BESKRIVNING D BESKR C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK MM Schaktmassor som ej används för grundläggning, vägar, planer m m innanför blivande stängsel skall läggas ut som underlag för framtida parkering m m enligt anvisningar från beställaren. Området ligger omedelbart sydväst om blivande stängsel och schaktmassorna skall därför betraktas som fall A-massor. I utläggningsarbetet skall ingå mottagning och packning. CBB Jordschakt Innan schaktningsarbeten påbörjas skall kontakt tas med beställaren för kontroll av redovisade befintliga ledningars läge, samt utsättning av el-, tele- och dataledningar. Schaktning i jord kan ovan grundvattenytan utföras med tillfälliga slänter i lutning 1:1,5 vid omgivande horisontell, obelastad markyta. Schaktslänter och schaktbottnar är känsliga för erosion och kan behöva skyddas i samband med kraftig nederbörd. Påträffas förorenade schaktmassor skall dessa omhändertas och transporteras till av entreprenören bekostad deponi samt anmäls till beställaren. Principen för figur CEB/3 gäller även för jordschakt. Ledningar ej måttsatta i förhållande till grundkonstruktionen får ej ligga närmare grundkonstruktion än vad som motsvarar 1,5 gånger djupet från grundläggningsnivån till ledningen. Ledningsarbeten i närhet av grundkonstruktion skall utföras innan grundläggningsarbeten påbörjas. Material av typ restprodukter, återvunna material o d som påträffas i jordschakt skall anmälas till beställaren. CBB.112 CBB.14 CBB.2 Jordschakt kategori B för väg, plan o d Jordschakt för vegetationsyta Jordschakt för byggnad Avschaktning görs av mullhaltig fyllning/friktionsjord.. CBB.21 Jordschakt för grundläggning av byggnad, terrassering Omfattning av schakt för bussgarage: terrassnivå 0.50 m under FG (se även K-ritning). Omfattning av schakt för skärmtak se K-ritning. Omfattning av schakt för vaktstuga: terrassnivå 0.60 m under FG, 1.0 m utanför fasadlinje.

10 SAF TEKNISK BESKRIVNING D BESKR CBB.22 Jordschakt för grundläggning av byggnad, detaljschaktning Omfattning av detaljschakt för bussgarage (avser grundplattor och pelarlyft): se K-ritning. CBB.3111 Jordschakt för va-ledning Där ej annat anges utförs schakten enligt principritning CBB.311:1. CBB.3112 Jordschakt för dränledning Där ej annat anges utförs schakten enligt principritning CBB.311:1. CBB.3131 Jordschakt för värmeledning Schaktsektion se bilaga 1. CBB.32 Jordschakt för el- och telekabel Omfattning och schaktsektion enligt E-handling ritning E samt EBR-standard KJ 41:99. CBB.71 Avtäckning av berg Avtäckningsklass 1 CBB.91 Jordschakt ringledare för åskskydd Ringledare för åskskydd dras runt byggnad. Omfattning och läge se E-handling ritning E Samordnas med E-entreprenör i Byggentreprenad. 0 CBB.92 Jordschakt av förorenade massor I samband med schakt i befintlig fyllning kan förorenad jord påträffas. Förorenade schaktmassor omhändertas och transporteras till av entreprenören bekostad tipp samt anmäles till beställaren.

11 SAF TEKNISK BESKRIVNING D BESKR CBC Bergschakt Försiktig sprängning skall utföras med hänsyn till intilliggande byggnader. Skonsam sprängning skall utföras med avsikten att minska skadezonen i kvarvarande berg. Gäller skärningar som inte motfylls samt skärningar överstigande 2 m över terrass. Sprängmedel som ger upphov till låga kväveutsläpp, t ex emulsionsprängmedel, skall företrädesvis användas. För skärningar som inte motfylls gäller att bergschakten skall utföras med släntlutning 5:1. Borrplan och laddningsplan upprättas visande borrhålens läge, djup, riktning, diameter samt laddningsmängd och tändningsföljd. Handlingarna skall godkännas av beställaren. Borr- och laddningsplan anpassas till bergförhållandena. Vibrationsmätare kommer att utplaceras av beställaren. Entreprenören skall efter varje salva avläsa vibrationsmätarna. Vibrationsvärden skall dokumenteras i sprängjournalen. Bergschakten skall utföras med bergschaktningstolerans 1 och bergrensningsklass 1A i slänter där skonsam sprängning utföres. Övriga slänter utföres enligt bergschaktningstolerans 3 och bergrensningsklass 3A. CBC.112 CBC.12 CBC.3111 Bergschakt för kategori B och C för väg, plan o d samt sammansatt yta Bergschakt för vegetationsyta Bergschakt för va-ledning Där ej annat anges utförs schakten enligt principritning CBB.311:1. CBC.3131 Bergschakt för värmeledning Schaktsektion se bilaga 1. CBC.32 Bergschakt för el- och telekabel o d Omfattning och schaktsektion enligt E-handling ritning E samt EBR-standard KJ 41:99.. CDB CDB.9 Jordförstärkning m m Packning av befintlig jord Avser packning av både befintlig fyllning och naturligt lagrad sand. Packning skall utföras av schaktbotten under hela den blivande byggnaden. Packning utförs efter all avschaktning av befintlig

12 SAF TEKNISK BESKRIVNING D BESKR mullhaltig jord enligt ovan men innan återfyllning påbörjas. Packningen utförs med vibrerande envalvsvält min 45 kn/m (10 ton) genom minst 8 överfarter av varje del av ytan. Alternativt kan packningen avslutas när föreskriven bärighet uppnåtts. Bärigheten (elasticetsmodulen) skall uppgå till minst 40MPa. CE FYLLNING, LAGER I MARK M M Kulkvarnsvärde skall bestämmas enligt SS-EN och VVMB 912. CEB CEB.1112 Fyllning för väg, byggnad, bro m m Fyllning kategori B med sprängsten för väg, plan o d CEB.122 Fyllning med jordmaterial för vegetationsyta CEB.212 Fyllning med grus eller gruskrossmaterial för grundläggning av byggnad Omfattning och utförande för byggnad enligt K-ritning CEB.51 Fyllning mot byggnad CEC Fyllning för ledning, magasin m m Fyllning för ledningar i närhet av grundkonstruktion skall utföras med krav på material och packning enligt CEB.212 Utföres innan grundläggningsarbeten påbörjas. CEC.2111 Ledningsbädd för va-ledning CEC.2112 Ledningsbädd för dränledning I tabell CEC/1 har betäckningarna A och B följande betydelser: A= gränser för kringfyllnadsmaterial i det generella fallet. B= gränser vid fyllning mot finkornig jord utom lera (s k slamningsbenägen jord).

13 SAF TEKNISK BESKRIVNING D BESKR CEC.2131 Ledningsbädd för värmeledning Enligt sektion bilaga 1. CEC.22 Ledningsbädd för el- och telekabel o d CEC.3111 Kringfyllning för va-ledning CEC.3112 Kringfyllning för dränledning I tabell CEC/1 har betäckningarna A och B följande betydelser: A= gränser för kringfyllnadsmaterial i det generella fallet. B= gränser vid fyllning mot finkornig jord utom lera (s k slamningsbenägen jord) CEC.3131 Kringfyllning för värmeledning Enligt sektion bilaga 1. CEC.32 Kringfyllning för el- och telekabel o d Följande text i AMA utgår: Kringfyllning för kabel utan skydd eller kabel med annan typ av skydd än rör, hålblock o d skall utföras med material av typ 2, eller 3B, tabell CE/1. Fyllningsmaterialet skall ha största stenstorlek 8 mm och får inte vara skarpkantigt. Kringfyllning skall utföras inom kabelgravens hela bredd och upp till 0,1 m över kabel. CEC.33 CEC.4111 CEC.4112 CEC.4131 Kringfyllning för avstängningsanordning, nedstigningsbrunn m m Resterande fyllning för va-ledning Resterande fyllning för dränledning Resterande fyllning för värmeledning Enligt sektion bilaga 1.

14 SAF TEKNISK BESKRIVNING D BESKR CEC.42 Resterande fyllning för el- och telekabel o d Resterande fyllning och fyllning mot kabelskydd av typ rör, hålblock o d skall utföras med material av typ 2, 3B eller 4, tabell CE/1. Resterande fyllning över kringfyllning för kabel utan skydd eller med annan typ av skydd än rör, hålblock o d får till 0,3 m över kabel inte ha större kornstorlek än 150 mm och inte innehålla mer än 10 % kornstorlek mm. Resterande fyllning mot kabelskydd av typ rör, hålblock o d får till 0,1 m från kabelskyddet inte ha större kornstorlek än 20 mm. Resterande fyllning i grav där normalt förläggningsdjup inte kan utföras får inte ha större kornstorlek än 150 mm och inte innehålla mer än 10 % kornstorlek mm. Kabelmarkeringsband utlägges av E-entreprenör i resterande fyllning. CEF CEF.2111 Dränerande lager och kapillärbrytande lager Dränerande lager av singel eller makadam under byggnad Utföres för grundplattor och pelarlyft i bussgarage samt för skärmtak, se även K-ritning). Utlägges omgående för skydd av schaktbotten. CEF.2112 Dränerande lager av singel eller makadam mot byggnad Omfattning och utförande enligt K-handling.

15 SAF TEKNISK BESKRIVNING D BESKR D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M Överbyggnadsarbeten intill fasad utförs i ett senare skede, efter avrop av beställaren. Material inom parentes och markerade med * utförs av övertagen underentreprenör från beställaren. KA1 Köryta asfalt (ABS11, 70/ mm) * (AGF16, 160/ mm) * Bärlagergrus 80 mm Förstärkningslager 330 mm Geotextil 500 mm BP1 Betongmarkstensyta Betongmarksten Sättsand Bärlagergrus Förstärkningslager Geotextil 70 mm 30 mm 80 mm 120 mm 300 mm BP2 Betongmarkplattor Betongmarkplattor Sättsand Bärlagergrus Förstärkningslager Geotextil 70 mm 30 mm 80 mm 120 mm 300 mm GS1 Gräsyta Växtjord 100 mm

16 SAF TEKNISK BESKRIVNING D BESKR DBB Lager av geotextil Material och varukrav: Geotextil skall vara utförd av polyester, polyamid eller polyeten. Geotextil skall uppfylla fordringar enligt angiven standard och nationella krav. Utföres av geotextil, bruksklass N3 (enligt tabell ANY DBB/1). DBB.1212 Materialskiljande lager av geotextil under ledningsbädd i ledningsgrav i jord Utföres för Va-ledningar. DBB.1224 Materialskiljande lager av geotextil kring dränerande fyllning för dränledning Geotextil skall vara minst bruksklass N2 och uppfylla kraven för karaktäristisk öppningsvidd (O90) och karaktäristisk vattengenomsläpplighet (permaibilitet, kg) enligt tabell ANY DBB/2. Tabell ANY DBB/2 (VV AMA 04 Väg, VV DBB/1). Krav på karaktäristisk öppningsvidd (O90) och karaktäristisk vattengenomsläpplighet (permaibilitet, kg) på geotextil kring dränledning Utförs för dräneringsledningar. Runt byggnad omsluts dräneringsledning av geotextil. DBB.131 DBB.14 Materialskiljande lager av geotextil under överbyggnad för väg, plan od Materialskiljande lager av geotextil i fyllning under byggnad Geotextil skall utläggas under dränerande lager. DC MARKÖVERBYGGNADER M M Med grovt fel (Gf) avses avvikelse i enskild punkt (xi) som överstiger ett högsta eller understiger ett lägsta gränsvärde (Ggf).

17 SAF TEKNISK BESKRIVNING D BESKR DCB DCB.21 Obundna överbyggnadslager för väg, plan o d Förstärkningslager till överbyggnad med flexibel konstruktion och med bitumenbundet slitlager, betongmarkplattor mm Krav på andel okrossat material, bestämd enligt VVMB 602, anges i tabell DCB/8. DCB.212 DCB.31 Förstärkningslager kategori B till överbyggnad med flexibel konstruktion och med bitumenbundet slitlager, betongmarkplattor mm Obundet bärlager till belagda ytor Andel okrossat material större än 16 mm, bestämd enligt VVMB 602, skall vara mindre än 50 viktprocent. DCB.312 DCB.6 Obundet bärlager kategori B till belagda ytor Stödremsa för väg, plan o d Material till stödremsa skall uppfylla krav enligtdcb.41 när stödremsan utförs i ett lager. Vid utförande i två lager skall materialet i det undre lagret uppfylla krav enligt DCB.31 och material i det övre lagret uppfylla krav enligt DCB.41. Stödremsan skall utföras ett lager om bundna lagrets tjocklek understiger 50 mm. Om bundna lagrets tjocklek är lika med eller större än 50 mm skall stödremsa utföras i två lager. Packning skall för undre lager i stödremsa utföras enligt DCB.3 och för övre lager enligt DCB.4. Stödremsans tjocklek efter packning skall vara lika med bundna lagrets tjocklek. DCG Markbeläggningar av gatsten, betongmarkplattor, betongmarksten, marktegel o d Kvadratiska brunnsbetäckningar vrids efter plattors riktning. Plattor och stenar skall radiesågas mot samtliga runda brunnsbetäckningar och fundament och dyl. Detta skall utföras med sådan noggrannhet att fogen blir max 10 mm. Yttersta raden mot gräs/planteringsytor sätts i jordfuktig betong eller cementbundet grus (gäller ej vid kantsten). Gäller även mot brunnar. DCG.2 Beläggning av betongmarkplattor, betongmarksten o d Fogar skall vara väl fyllda med fogsand, upp till ök plattyta före packning. Under och efter packning skall fogar fyllas till full höjd. Fogsand vattnas ner. 25% cement skall blandas i det översta skiktet av fogsanden. Efterkontroll och ev. kompletterande fogning skall göras. Vid kompletterande fogning skall fogsanden innehålla 25% cement.

18 SAF TEKNISK BESKRIVNING D BESKR DCG.21 Beläggning av betongmarkplattor Betongmarksten skall uppfylla fordringar enligt SS-EN BP2 Betongmarkplattor typ Nordform 350x350x70, grå. DCG.22 Beläggning av betongmarksten Betongmarksten skall uppfylla fordringar enligt SS-EN BP1 Betongmarksten Nordform Munksten 105x210x70, grå. DCL DCL.1 Överbyggnader för vegetationsytor Växtbädd Befintlig ogräsfri jord får efter jordförbättring användas till växtbädd för gräsytor. Innan växtbädd utföres skall terrassen besiktigas av beställaren. Entreprenören kallar till besiktning. Underliggande jord luckras upp. Efter luckring skall jordklumpar ej vara större än 100 mm. Tjocklekstolerans för växtbädd: Gräsyta ±20 mm Jord- och näringsanalys skall utföras. I samband med analys skall gödslingsråd och eventuella jordförbättrande åtgärder begäras. Jordanalys med godkända värden lämnas innan sådd. Växtjord skall uppfylla AMA:s krav. Utöver dessa krav skall lerhalten vara 4-10% och mullhalten minst 10%. DCL.11 Växtbädd typ 1 och 2 påförd jord Växtbädd ytlager utföres för: Gräsytor 100 mm DCL.111 Växtbädd typ 1 DCL.112 Växtbädd typ 2 DCL.21 Jordförbättring av växtbädd Jordförbättring skall göras på grundval av jordanalys så att ställda krav uppfylls.

19 SAF TEKNISK BESKRIVNING D BESKR DCL.22 Kalkning Kalkning skall utföras enligt analys. DCL.23 Gödsling Gödsling för gräsytor skall utföras med 10 kg fullgödselmedel per 100 m² som nedbrukas. DCL.25 Avjämning av växtbädd Planhetstoleranser: Gräsyta ±30 mm Planteringsyta ±50 mm Svacka där vatten kan bli kvar skall utjämnas. DDB DDB.111 Sådd, plantering m m Sådd av gräs Avser yta med beteckning GS1 Gräs skall vara av typ Weibulls Park. DDD Färdigställandeskötsel Färdigställandeskötsel skall utföras mellan sådd och slutbesiktning. DDD.2 DDD.21 Färdigställandeskötsel av gräsyta Gräsklippning, slåtter av gräsyta Gräsklippning skall utföras så att gräsets medelhöjd hålls på en nivå på 5-7 cm under hela växtsäsongen. DDD.22 Ogräsbekämpning av gräsyta Ogräs skall tas upp för hand innan de gått i frö och borttransporteras. Kemisk ogräsbekämpning får ej utföras. DDD.24 Vattning av gräsyta Vattning skall utföras innan gräset visar torksymtom. Vid vattning ska hela växtbädden genomvattnas.

20 SAF TEKNISK BESKRIVNING D BESKR DE Anläggningskompletteringar Schaktning för anläggningskompletteringar samt fyllning och packning skall utföras i omfattning enligt handlingarna. Schaktmassor skall avlägsnas. Schaktning, avlägsnande av schaktmassor samt fyllning skall ingå i arbetena. DEC Kantstöd I tabell DEC/1 skall Gradhuggen sten enligt SIS jämställas med Grovbearbetad sten enligt SS-EN 1343 och Råhuggen sten enligt SIS jämställas med Huggen sten enligt SS-EN DEC.1 Kantstöd Kantstöd skall uppfylla fordringar enligt SS-EN 1343 DEC.13 Kantstöd av granit, satta i grus med motstöd av betong Utförande enligt principritning DEC.13. K1: typ RF4 DEE DEE.111 Väg- och ytmarkeringar Extruderad markeringsmassa på trafikyta Utförs av övertagen underentreprenör från beställaren. Vit markeringsmassa. Bredd 100 mm. Uppställningsplatser markeras med heldragna linjer. Utföres i ett senare skede när slitlager utförts. DEF DEF.10 Förtillverkade fundament, stolpar, skyltar mm Fundament och stolpe för vägmärke, gatunamnsskylt mm Stolpar skall vara varmförzinkade enligt SS-EN ISO Stolpar skall även vara försedda med topplock. DEF.13 Skylt för vägmärke, gatunamnsskylt mm Skyltar skall vara normalreflekterande och i normalstorlek. DEF.20 Fundament och stolpe för skylt för röranläggning m m Avser skyltning för avstängningsventiler. Placeras i samråd med beställaren.

21 SAF TEKNISK BESKRIVNING D BESKR DEF.2311 Skylt för brunn, avstängningsanordning m m Avser skylt för avstängningsventiler. Typ av skylt se principritning DEF Kulör och textinformation bestäms i samråd med eställaren. DEF.33 Fundament för stolpe o d för ljusarmaturer Entreprenör sätter och riktar fundament tillhandahållna av E-entreprenören. Överkant fundament i vegetationsyta skall vara 10 cm och i hårdgjord yta 2,5 cm över färdig mark. Riktning skall även utföras efter att belysningsstolpe monterats. DEH DEH.2 Markeringsstolpar, bommar m m Vägbommar Entreprenören sätter och riktar fundament och bom tillhandahållna av E-entreprenören. Grundlägges och monteras enligt tillverkarens anvisningar. DEN DEN.1 Kabelskydd i anläggning Skydd för kablar i mark Kabelskydd i mark skall uppfylla kraven på s k normalt utförande i SS , avsnitt 10, Kabelskydd. DEN.12 Kabelskydd av plaströr Typ SRN 50/42 (gul), SRN 110/98 (gul), SRN 110/98 (grön), SRN 160/141 (gul) eller likvärdigt. 0 Rör under vägar, planer och liknande skall avslutas minst 0,5 m utanför hårdgjord yta. Vid förläggning av två eller flera rör skall rören separeras. Separeringen utförs med material av trä, plast eller likvärdigt. Separationselement förankras i underlaget. Avstånd mellan rör min 0,1 m. Vid förläggning av fler än sex parallella rör förses rör med distanshållare typ D110/8 eller likvärdig. I samband med förläggning av rör i två skikt skall packning noga utföras under, mellan och över samtliga skikt så att rör ej kan deformeras. Samtliga rör förses med dragtråd i samband med förläggningen. Rörändar förses med lock. Samordnas med E-entreprenör.

22 SAF TEKNISK BESKRIVNING D BESKR DGB DGB.11 Återställningsarbeten i mark Återställande av väg, plan o d med bitumenbundet slitlager Återställande av hårdgjord yta utförs med uppbyggnad enligt KA1-yta DGB.32 Återställande av gräsyta. DHB Skötsel av markanläggning under garantitiden Garantitid 2 år DHB.32 Skötsel av gräsyta under garantitiden Städning På våren efter snösmältningen städas gräsytorna sedan marken torkat upp och jorden rett sig. Ytan borstas eller räfsas ren från löv och gammalt gräs, nedfallna grenar och främmande föremål. På hösten efter lövfällningen räfsas ytorna rena från löv, grenar och främmande föremål. Kalkning Gräsytor kalkas med 30 kg jordbrukskalk (CaO-halt 50%) per 100 m² under våren. Klippning Gräsklippning sker med en klipphöjd av 40 mm och så ofta att man vid varje klippningstillfälle inte klipper bort mer än en tredjedel av gräsets totala höjd. Vid långvarig torka samt vid sista klippningen på hösten ökas klipphöjden. Gräset slås så nära hinder som möjligt utan att skador uppstår. Arbetet utförs så att gräsytan inte skadas eller ränder av oslaget gräs kvarstår. Puts kring kanter och hinder ingår i arbetet. Enstaka strå eller fröställningar i den i övrigt kortklippta gräsmattan tas bort. Kantskärning utförs. I samband med klippning tas stenar och andra främmande föremål bort från gräsytan. Bevattning Bevattning av gräsyta utförs om risk för bestående torkskador föreligger. Bevattning utförs i sådan omfattning att jorden genomfuktas ned till rådande torkfront med givor och minst ca 18 mm per vecka. Större vattenmängd än att vattnet efter hand hinner sjunka får inte tillföras. Bevattningsdosen rättas efter markens vattenupptagning och nederbördsmängd. Bevattna ej i starkt solsken. Reparation Reparation utförs av skadade gräsytor genom påförsel av lätt, välgödslad matjord som besås med gräsfrö typ Weibulls parkblandning 3 kg/100 m². Myllning utförs med lätt krattning. Vältning utförs med gallervält

23 SAF TEKNISK BESKRIVNING D BESKR P PBB APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT Rörledningar i ledningsgrav PBB Ledning av fabriksisolerade rör av olegerat tryckkärlsstål med isolering av polyuretan och med mantelrör av polyeten Avser fjärrvärmerör. Mängd enligt ritning. Entreprenör är ansvarig för kostnader, som åsamkas beställaren genom kvarlämnade föremål eller föroreningar i rör. Öppna rörändar täcks omedelbart efter montering med skyddslock. Omonterade rör som förvaras på arbetsplatsen skall vara tillslutna med skyddslock. Rörledning i köld- och värmebärarsystem Böj, T-rör, avstick, övergång m m skall utföras av fabrikstillverkade rördelar. Förläggning Kontroll av att fram- resp. returledningar ansluts riktigt. Fram- respektive returledningars inbördes läge framgår ej av ritningar. Fyllning/avluftning av system Påfyllning och avluftning av systemen ingår i entreprenaden. Svetsfog, konventionell svetsning Svets skall utföras så att krav avseende yttre diskontinuiteter och formavvikelser enligt svetsklass WD-T4 i SS minst uppfylls och avvikelser inte överstiger vad som tillåts enligt WD-T4 i SS Svets skall appliceras med spalt mellan rörskarvar. Bedömning av svets skall göras av svetsteknisk sakkunnig genom syning. Vid bedömningen skall hänsyn också tas till de påfrestningar som konstruktionen, där svetsen ingår, kan utsättas för. Företag och yrkesarbetare skall ha erforderliga licenser för svetsning av fjärrvärmeledningar. FV1 primärvärmekulvert. Fabrikat/typ: ABB District Heating eller likvärdigt. Isoleringstjocklek: Enkelrör med plusisolering och larmtråd. Fogning av mantelrör samt styrning och fixering skall utföras enligt fabrikantens anvisningar samt Fjärrvärmeföreningens föreskrifter. Storlek: 2x50 /Mantel 140

24 SAF TEKNISK BESKRIVNING D BESKR PBB.5121 Ledning av PE-rör, standardiserade tryckrör Avser vattenledning och tryckluftsledning. Typ Pipelife tryckrör eller likvärdigt. Ø110: PE100 Klass PN10, skarvfria, spegelsvetsade <Ø110: PEM Klass PN10 Rör skall vara av materialet PE100 och vara utförda och provade enligt av Kontrollrådet för plaströr, KP-rådet, utgiven verksnorm KPA 01. Vattenledningar förläggs frostfritt, dvs med vattengång minst 2.0 m under färdig mark. PBB.5215 Ledning av PP-rör, standardiserade markavloppsrör Typ Pipelife PP Markrör eller likvärdigt, avser dim Ø Stuprörsanslutning utförs med dim Ø 110. PBB.531 Ledning av plaströr, standardiserade dränrör Dim 110/100: dränrör typ Pipelife PEH BDR eller likvärdigt. PCB PCC PCC.721 Anslutning av rörledning till rörledning m m Anordning för förankring, expansion, skydd m m av rörledning i anläggning Anordning för markering med plastband Varningsband i blå färg text Fjärrvärmerör läggs ca 200 mm över kulvertrörens hjässa i kringfyllnads/återfyllnadsmaterialet.

25 SAF TEKNISK BESKRIVNING D BESKR PCE PCE.11 PCE.12 Inspektion av rörledningar i anläggning Inre inspektion av tryckledning Inre inspektion av självfallsledning PCF PCF.1111 Rengöring av rörledningar i anläggning Spolning och desinfektion av vattenledning Utförs enligt VAV P77 PCF.2 Rengöring av självfallsledning PDB Brunnar på avloppsledning För betäckningar i markstensytor utförs understoppning med AG alt. CG för att undvika sättningar. PDB.11 Nedstigningsbrunn av betong, normalutförande Typ Alfa dimension 1000 mm eller likvärdigt. Betäckning RSK PDB.22 Tillsynsbrunn av plast Typ Pipelife Polar Pragma PP, dimension till 400 mm ståndarrör, eller likvärdigt (ej PVC), Betäckning: RSK , kvadratiskt med runt lock, används i plattytor. RSK (rund) används för övrigt. PDB.32 Rensbrunn av plast Typ Pipelife Polar PP, dimension 160 mm, eller likvärdigt (ej PVC), Betäckning RSK , kvadratisk med runt lock används i plattytor. RSK (rund) används för övrigt. PDB.522 Dagvattenbrunn av plast utan vattenlås, med sandfång Typ Pipelife Polar PP, dimension 400 mm, med 70 l sandfång, eller likvärdigt (ej PVC). Betäckning: RSK (DB), RSK (DBK), RSK (SRB).

26 SAF TEKNISK BESKRIVNING D BESKR PDB.622 Dränbrunn av plast utan vattenlås, med sandfång Typ Pipelife Polar PP, dimension 400 mm, med 70 l sandfång, eller likvärdigt (ej PVC). Betäckning: RSK , kvadratiskt med runt lock, används i plattytor. RSK (rund) används för övrigt. Avser DRB PDE Brunnar på skyddsledning för elkabel Dragbrunn av betong typ Meag rektangulär typ B resp cylindrisk typ B. Betäckning, lock, typ Gatic. Läge och typ redovisas på ritning E PDF PDF.2 Avskiljningsbrunnar Oljeavskiljare Avser dagvatten. Oljeavskiljare med bypass av betong för markförläggning. Typ MIRI CSBP 31-15M (15 l/s) eller likvärdigt. Halsmått anpassas till färdig marknivå enligt mätning på plats. Tillbehör: Provtagningsbrunn typ MIRI PBM Automatisk larmanordning typ MIRI LARM typ 4 DUO, eller likvärdigt. Betäckning, låsbara, 40 ton Avser spillvatten. Oljeavskiljare med integrerat slamfång av betong för markförläggning. Typ MIRI CSA 31-10HH (10 l/s, 5 m 3 ) eller likvärdigt. Halsmått anpassas till färdig marknivå enligt mätning på plats. Tillbehör: Automatisk larmanordning typ MIRI LARM typ 4 DUO, eller likvärdigt. Betäckning, låsbara, 40 ton PDH Tillbehör till brunnar Nivåjustering av befintliga betäckningar

27 SAF TEKNISK BESKRIVNING D BESKR PDY PDY.1 Diverse brunnar i mark Pumpbrunn Avser spillvatten från bussgarage. Pumpbrunn/kammare av betong för markförläggning. Typ MIRI CSM 5000/200 eller likvärdigt. Halsmått anpassas till färdig marknivå enligt mätning på plats. Tillbehör: Betäckning, låsbara, 40 ton PEB PEB.1111 Avstängningsanordningar m m i mark Avstängningsanordning med kilslidsventil på vattenledning Typ mjuktätande slussventil typ Hawle, PN10 med dragsäker fog typ Hawle 2000 eller likv. Betäckning: teleskop typ Tierp RSK eller likv PFB PFB.312 Pumpanordningar i va-anläggning Pumpstation på avloppsledning, utan servicebyggnad, kammare e d, med pumpsump av plast Avser spillvatten från vaktstuga. Grundfos PUST 600 x 2000 mm, komplett prefabricerad pumpgrop i polyeten, eller likvärdigt. Pumpgropen utformas med votad botten för så att risken för sedimentering minimeras. Tryckröret är lätt demonterbart från marknivån. Locket är gångbart. Pumpstationen är utformad för att motverka uppdrift. Pumpgrop innehållande: Tryckledning DN 50 Rostfri 1 st Grundfos SEG B, eller likvärdigt. 1 st Avstängningsventil 1 st Kulbackventil 1 st Lyftkätting, rostfri 1 st Automatikskåp LC 110, eller likvärdigt, med start, stopp samt larm hög nivå, skåpet försett med summer samt lysdioder för larm, även försett med 2 st potentialfria utgångar för larm. 1 set Nivåelektroder PPC PPC.1 Rörupphängningsdon, expansionselement, rörgenomföringar m m Fästdon, fixeringar, styrningar m m Erforderliga fixeringar och expansionselement ingår i entreprenaden

28 SAF TEKNISK BESKRIVNING D BESKR PPC.21 PPC.31 PPC.5 Expansionselement till rörledningar Rörgenomföringar i bjälklag eller vägg med skydd mot icke avsedd fixering Larmanordningar till rörledningar Larmenhet för kulvert FV1 För övervakning av kulvertrör installeras larmenhet med erforderliga komponenter. Larmenheten skall ge optiskt larm samt kunna anslutas till DUC. Fabrikat. ABB District Heating, eller likvärdigt.

29 SAF TEKNISK BESKRIVNING D BESKR Y YBC YBC.3113 MÄRKNING, PROVNING, DOKUMENTATION M M Provning av anläggning Täthetsprovning av vattenledning av rör av PE, PP och PB YBC.341 Täthetsprovning av avloppsledning Utföres för spillvattenledning. YCE Underlag för relationshandlingar för anläggning Underlag för relationshandlingar samt eventuella drift- och skötselinstruktioner skall upprättas för de objektdelar där beställaren eller entreprenören tillhandahållit bygghandlingsritningar eller upprättat anläggningsdata i digital form. Inmätningar skall utföras för nyanläggningar och omläggningar av befintliga anläggningar. Befintliga anläggningar som avviker mot redovisat läge skall mätas in. Detta gäller även ej redovisade anläggningar som upptäcks under arbetet. På kopior av bygghandlingsritningar införs kontinuerligt under arbetets gång, innan schakter återfylls, avvikelser och kompletteringar. Även funna avvikelser avseende befintliga anläggningar såsom kablar, ledningar, byggnader etc införs. Underlag för relationshandlingar skall överlämnas till beställaren innan anmälan om slutbesiktning får ske. Som underlag för relationshandlingar i form av ritningar skall en omgång av gällande bygghandlingsritningar användas. Dessa skall förvaras på arbetsplatsen på betryggande sätt. Daterade och av ansvarig arbetsledare undertecknade kopior av bygghandlingsritningar skall lämnas till beställaren även om dessa ej ändrats. Alla mätvärden skall dokumenteras i numerisk form och skall ingå i underlag för relationshandlingarna. Numeriska värden anges med tre decimaler och redovisas digitalt. Underlag för relationshandling samt eventuella drift- och skötselinstruktioner skall levereras till beställaren senast tre veckor före slutbesiktning. Handlingarna skall märkas med texten: Underlag för relationshandling samt dateras och undertecknas av den ansvarige hos entreprenören. Förteckning över gjorda ändringar av material och dylikt avseende mängdbeskrivningen skall redovisas

30 SAF TEKNISK BESKRIVNING D BESKR YCE.111 Underlag för relationshandlingar för väg, plan o d YCE.12 Underlag för relationshandlingar för rörledningssystemet Samtliga bryt-, änd- och förgreningspunkter skall mätas in för samtliga typer av ledningar. Vid insättning av skjutmuffar på bef ledning skall även dessa mätas in. Gäller även kabelrör, elledningar och dylikt
