1 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A Datum: Granskad av: A.Frost Uppdragsnummer: Rev datum: Upprättad av:

2 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A ADMINISTRATIVA UPPIFTER UPPDRAGSNAMN: Översiktlig miljöteknisk undersökning av Göta Holme UPPDRAGSNUMMER: UPPRÄTTAD DATUM: REVIDERAD DATUM: BESTÄLLARE: Gullspångs kommun BESTÄLLARENS OMBUD: Thyra Bisi Planarkitekt KONSULT: BG&M Konsult AB Rådmansgatan Skövde Organisationsnummer: Handläggare: Projektledare: Johan Ericsson Fältarbete utfört av:, Frédéric Pascal Företagsadress: Rådmansgatan 24, Skövde Epost: rebecca.friberg@bgm.nu BERÖRD TILLSYNSMYNDIGET Miljö- och bygg, Mariestads kommun OMSLAGSFOTO: BG&M Konsult AB 2 (27)

3 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A INNEHÅLL 1 BAKGRUND BEGRÄNSNINGAR REVIDERING A RIKTVÄRDEN OCH HANDLINGAR OMRÅDESBESKRIVNING LOKALISERING SKYDDAD NATUR TOPOGRAFI OCH GEOLOGI GEOHYDROLOGI OCH BRUNNAR VERKSAMHETSBESKRIVNING HISTORISK OCH NUVARANDE VERKSAMHET TIDIGARE UNDERSÖKNINGAR FÖRORENADE FASTIGHETER I NÄROMRÅDET GENOMFÖRDA UNDERSÖKNINGAR ALLMÄNT JORDPROVTAGNING ANALYSPROGRAM RESULTAT FÄLTOBSERVATIONER LABORATORIEANALYSER BEDÖMNING AV FÖRORENINGSSITUATION FÖRORENINGARNAS EGENSKAPER SKYDDSOBJEKT SPRIDNINGSFÖRHÅLLANDEN OCH FÖRUTSÄTTNINGAR KONCEPTUELL MODELL RISKBEDÖMNING SAMLAD BEDÖMNING SLUTSATSER MYNDIGHETSKONTAKT REFERENSER BILAGOR BILAGA 1 Ritning M1 BILAGA 2 Fältprotokoll BILAGA 3 Analysresultat med jämförvärden BILAGA 4 Analysrapporter Eurofins 3 (27)

4 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A BAKGRUND BG&M Konsult AB (BGM) har erhållit uppdraget av Gullspångs kommun att utföra en översiktlig miljöteknisk markundersökning av området Göta Holme, beläget i norra Gullspång. Göta Holme var en gång en holme i Gullspångsälven, men hänger numera samman med fastlandet. Göta Holme angränsar till det gamla smältverket Gullspångs Elektrokemiska Aktiebolag (GEA), som tillverkat bland annat stålämne och ferrokisel. Verksamheten drevs mellan åren Under 1900-talet fylldes sundet mellan holme och fastland ut med sprängsten och ferroslagg från GEA. Området, som fortfarande benämns Göta Holme, är idag ett parkområde. Gullspångs kommun skall upprätta en detaljplan över området för att förenkla frågor såsom marklov inom området. Som ett led i detaljplanearbetet har denna miljötekniska undersökning utförts i syfte att utreda huruvida det förekommer risker för pågående markanvändning och för människor som vistas på området. 1.1 Begränsningar Denna undersökning är översiktlig och syftar främst till att undersöka beskaffenheten av ytligt förekommande föroreningar inom och i anslutning till utfyllnadsområdet. Undersökningen är tänkt att utgöra beslutsunderlag för bedömning av nödvändiga åtgärder och vidare undersökningsbehov kopplat till pågående markanvändning. Undersökning omfattar ej grundvatten eller dagvatten. Risker kopplat till spridning av föroreningar från området till Gullspångsälven har ej beaktats i denna undersökning. 1.2 Revidering A Efter att rubricerad rapport sammanställts, tillkom ytterligare provtagningspunkter inom ett delområde av Göta Holme. Revideringen omfattar avsnitt 7.1, 7.3, 8.2, 9., 9.5.2, 10. samt RIKTVÄRDEN OCH HANDLINGAR För jämförelse av analysresultat för mark tillämpas Naturvårdsverkets generella riktvärden för förorenad mark (Naturvårdsverket, 2016) samt Avfall Sveriges förslag till gränsvärden för farligt avfall (Avfall Sverige, 2007). Analysresultaten jämförs också med Avfall Sveriges nivåer för mindre än ringa risk (MÄRR), det vill säga då avfall kan återanvändas utan att behöva föregås av en anmälan till tillsynsmyndigheten. Analysresultat avseende slagg jämförs med gränsvärden för utlakning av avfall som kan deponeras (NFS 2004:10). Det förutsätts att berört område i fortsättningen skall nyttjas för rekreationsändamål. Då områdesanvändningen är av skiftande karaktär föreslås att riktvärde för känslig markanvändning tillämpas inom lekplatsområdet och att det på övriga områden inom Göta Holme tillämpas riktvärden för mindre känslig markanvändning. 4 (27)

5 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A Arbetet har utförts i enlighet med SGF:s Fälthandbok Miljötekniska markundersökningar. Rapport 2:2013. Samtliga tillämpade riktvärden har sammanställts i tabellen nedan. Tabell 1. Sammanställning av tillämpade riktvärden, haltgränser och övriga handlingar. Tillämpade riktvärden Jord Naturvårdsverkets generella riktvärden för känslig markanvändning, KM Naturvårdsverkets generella riktvärden för mindre känslig markanvändning (MKM) Avfall Sveriges haltgränser för farligt avfall (FA) Naturvårdsverkets nivå för mindre än ringa risk Gränsvärden för utlakning av avfall som skall deponeras Dokument Jord- och vattenprovtagning Referens Naturvårdsverket, 2009, Riktvärden för förorenad mark -Modellbeskrivning och vägledning, Rapport 5976, september Uppdaterade juni Naturvårdsverket, 2009, Riktvärden för förorenad mark -Modellbeskrivning och vägledning, Rapport 5976, september Uppdaterades juni Avfall Sverige, 2007, Uppdaterade bedömningsgrunder för förorenade massor, Rapport 2007:01, januari 2007 Naturvårdsverket Återvinning av avfall i anläggningsarbeten. Handbok 2010:1 NFS 2004:10 SGF, Fälthandbok Miljötekniska markundersökningar. Rapport 2: OMRÅDESBESKRIVNING 3.1 Lokalisering Området Göta Holme är belägen i Gullspångs norra del. I norr avgränsas området av Gullspångsälven i norr. I sydöst finns GEA:s industriområde. I väster avgränsas området av väg 26 och i söder finns bostäder och handelslokaler. 5 (27)

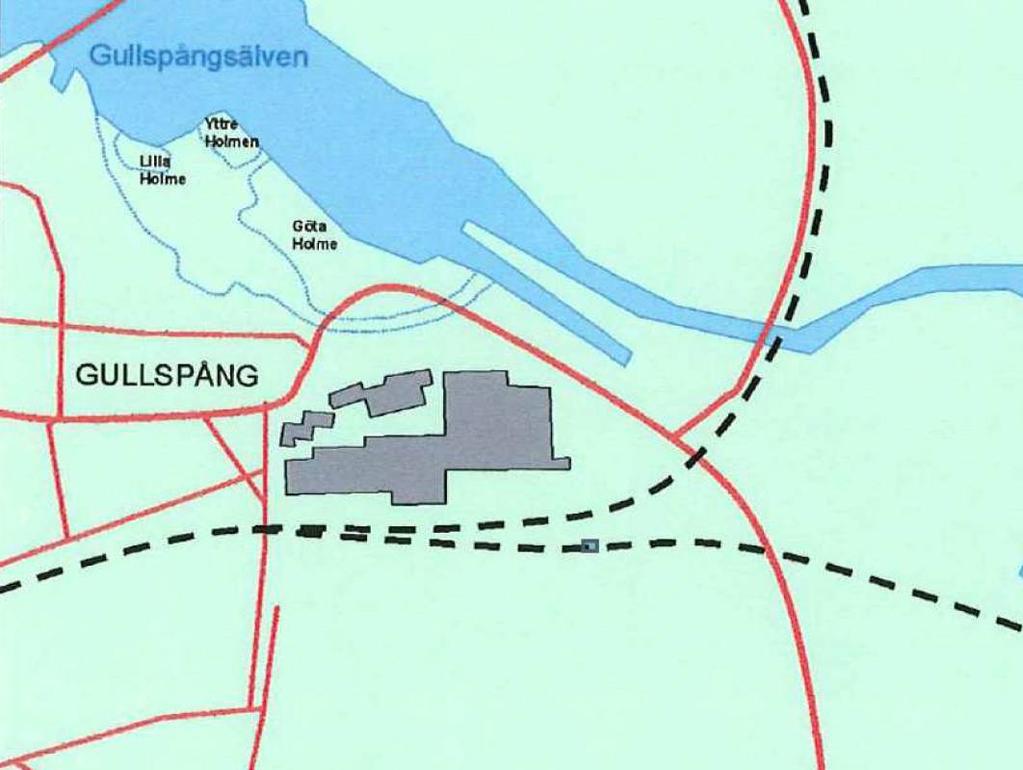

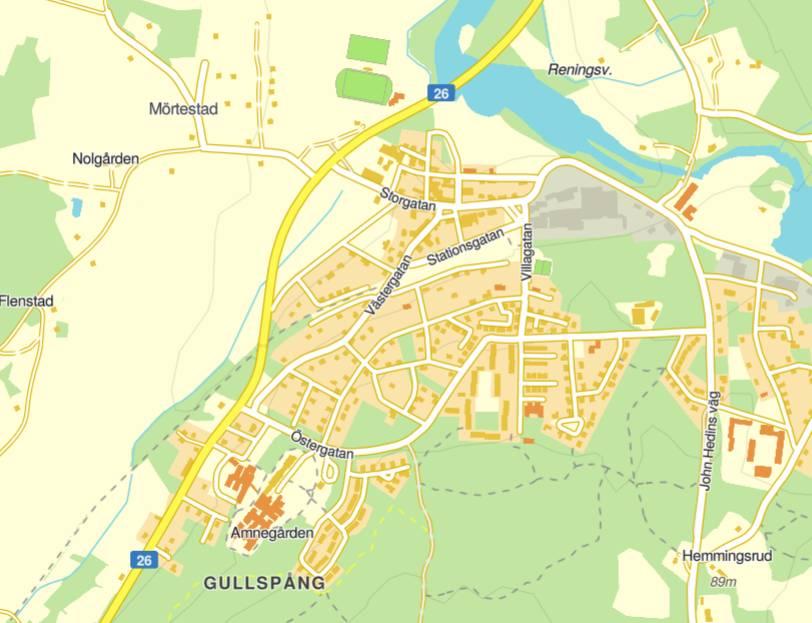

6 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A Göta holme GEA Figur 1. Översiktsbild av Gullspång. Området Göta Holme är markerat i svart (hitta.se). I sydost finns GEA:s industriområde. 3.2 Skyddad natur I närområdet finns Gullspångsälven som är skyddat enligt art- och habitatdirektivet samt fågeldirektivet. Gullspångsälven är även naturreservat. 6 (27)

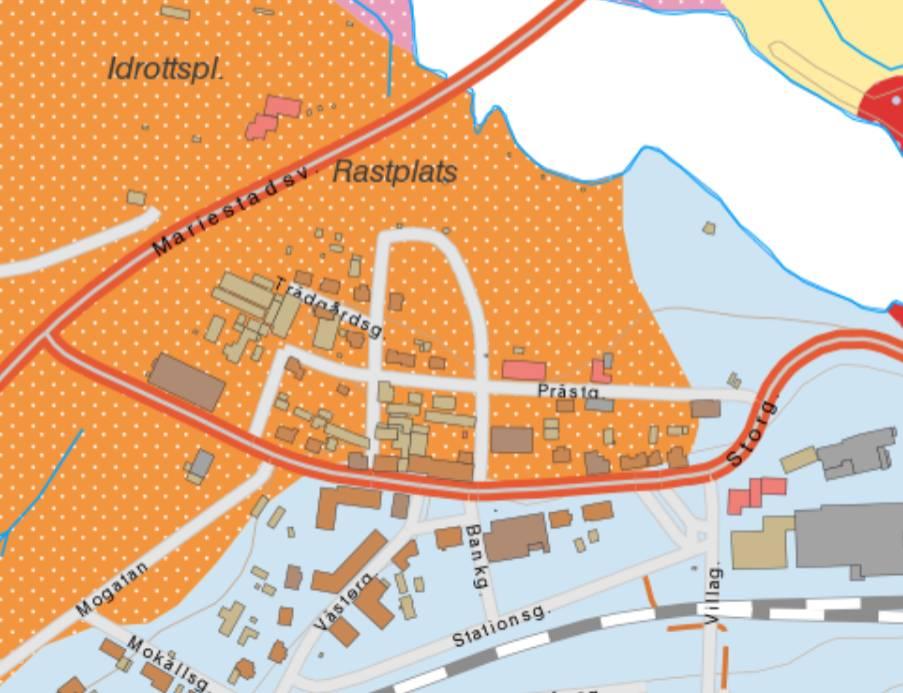

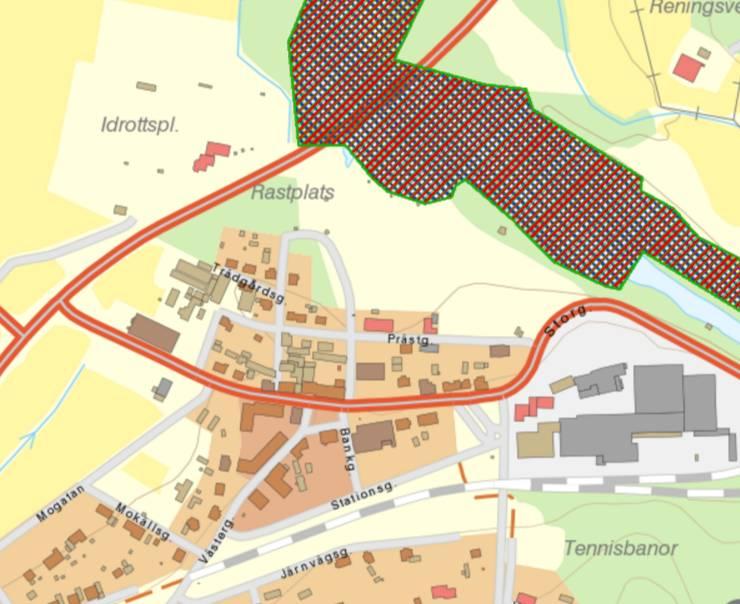

7 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A Figur 2. Utdrag ur Naturvårdsverkets kartverktyg Skyddad natur (Naturvårdsverket, Topografi och geologi Området sluttar nedåt mot Gullspångsälven. Sundet mellan det tidigare sundet och fastlandet är numera utfyllt med slagg och sprängsten. Utfyllnaden består till största del av sprängsten samt en okänd kvantitet slagg från GEA. Naturligt lagrade jordarter utgörs av postglacial sand och morän enligt SGU:s jordartskarta (sgu.se, Figur 2. Utdrag ur SGU:s jordartskarta (sgu.se, Geohydrologi och brunnar Den storskaliga grundvattenströmningen bedöms vara nordlig mot Gullspångsälven. Utfyllnadsmaterialet är av stor varierande fraktion och sammansättning, vilket också medför att Gullspångsälven genomströmmar utfyllnadsområdet. Uppströms finns ett vattenkraftverk. Elproduktionen gör att älvens vattenyta varierar, vilket också påverkar grundvattennivån i området. Den höga flödeshastigheten i älven har troligen också bidragit till att finare fraktioner har spolats med ut i älven. Utfyllnadsområdet kan också fungera som en dränering för det bortomliggande området då det grova materialet sannolikt är mycket permeabelt. Detta diskuteras vidare i SGI, Området är anslutet till det kommunala VA-nätet. Det finns dock en vattenbrunn söder om den östra delen av Göta Holme. Det är okänt huruvida denna är i bruk, se figur nedan. 7 (27)

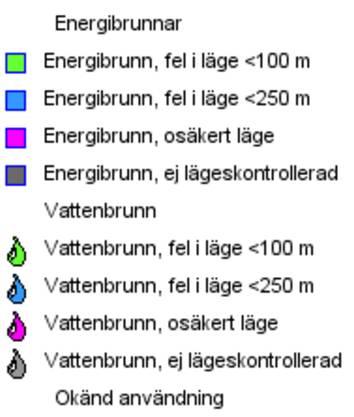

8 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A Figur 3. Utdrag ur SGU:brunnsarkiv (SGU, 2017b). Vattenbrunnen är markerad i svart. 4 VERKSAMHETSBESKRIVNING 4.1 Historisk och nuvarande verksamhet GEA har i ca 80 år bedrivit verksamhet i området. Stor del av denna tid saknades miljöskyddsåtgärder. Älvarmen mellan Göta Holme och fastlandet fylldes ut fram till och med 1970-talet. Innan området utfylldes användes Göta Holme av arméns övningsförband och som festplats. De västra delarna av området utgjordes av skogsmark. 8 (27)

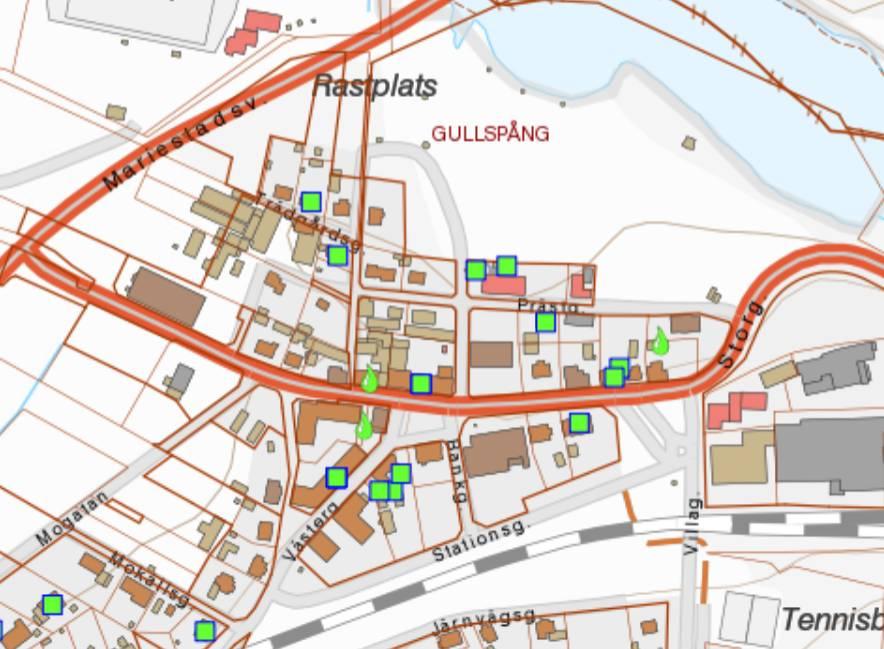

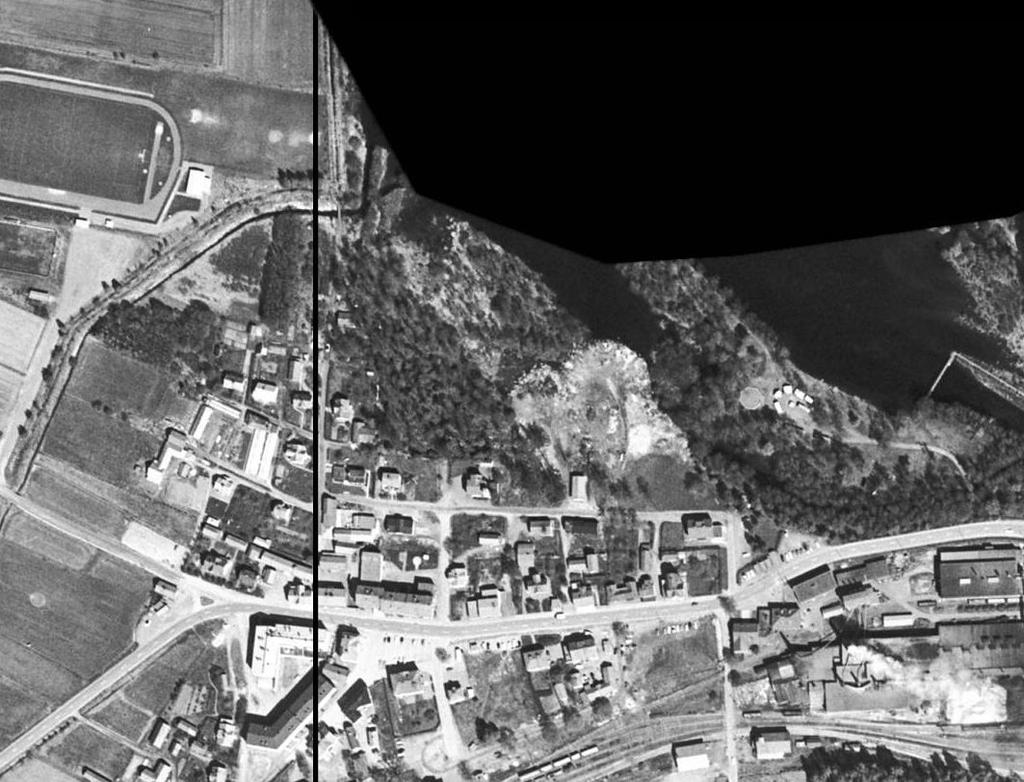

9 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A Figur 4. Urklipp ur Ekonomiska kartan. På kartan har utfyllnad av området påbörjats (Lantmäteriet). Figur 5. Fotot är ett flygfoto över Göta Holme-området taget mellan Göta Holme är ej längre en ö. Utfyllnaden har skapat en förbindelse till fastlandet. 9 (27)

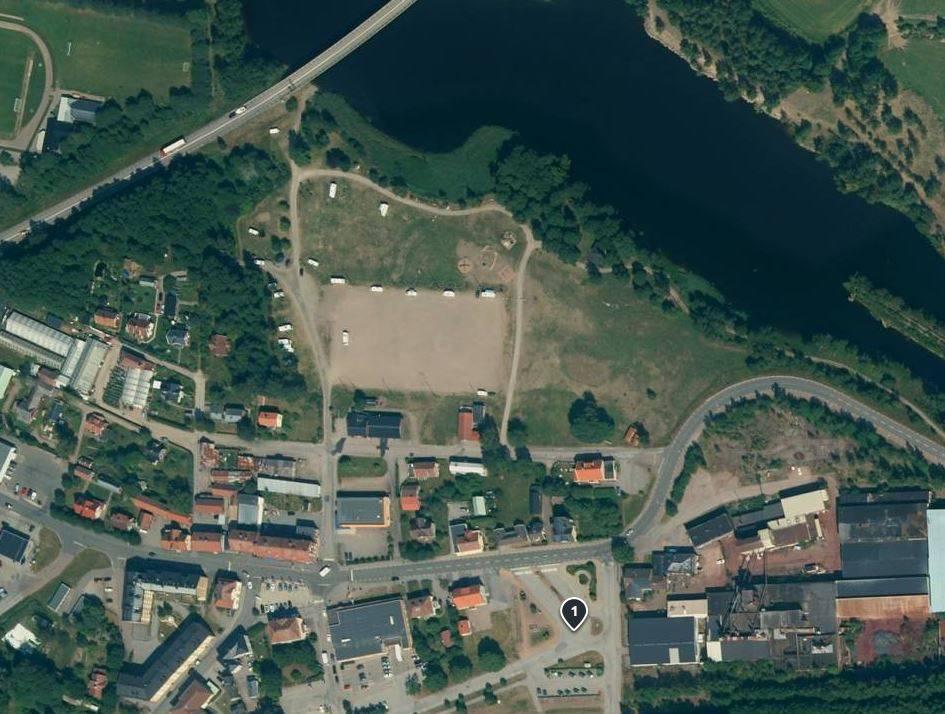

10 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A Figur 6. Schematisk bild av utfyllnadsområdet mellan Gullspångsälven och GEA. I figuren ses var utfyllnad skett i den tidigare flodfåran (SGU, 2003). Idag disponeras hela området för rekreation och fritidsaktiviteter. Inom området finns en grusad fotbollsplan, uppställning för husbilar och husvagnar sommartid, dansbana samt lekplats och grönområde. Inom området finns promenadstråk längsmed älven. I figur nedan har de olika områdena markerats. Uppställningsplats camping Fotbollsplan Lekplats Park/strövområde Figur 7. Flygfoto över området såsom det ser ut idag (eniro.se). 10 (27)

11 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A TIDIGARE UNDERSÖKNINGAR Området Göta Holme och andra närliggande områden har undersökts vid ett tidigare tillfälle undersöktes områden påverkade av GEA:s verksamhet av WSP (WSP, 2002). I området Göta holme genomfördes två provgropar där hela profilen bestod av utfyllnadsmassor av slagg. I en punkt påträffades också fyllnadsmaterial innehållande avfall. I fältundersökningen nådde man ej ned till naturligt material. Totalhalter i slaggen visar att slaggen innehåller stora mängder av krom, nickel och vanadin. Det observerades att halterna var lägre djupare ned i jordprofilen. Laktest som genomförts på slagg från Göta Holme visade att slaggen i stort uppfyllde haltgränser för inert deponi. Kopplingen mellan totalhalter och lakningen visade sig svag i genomförda analyser. Detta pekar på att totalhalterna kan vara missvisande vid bedömning av spridningsbenägenhet och lakbarhet. SGI utförde 2003 en förenklad riskbedömning avseende områdena kopplade till GEA. Slaggen på Göta Holme bedömdes då utgöra låg risk (SGI, 2003). 6 FÖRORENADE FASTIGHETER I NÄROMRÅDET I närområdet är det endast GEA:s gamla industriområde som anges vara förorenat, enligt Länsstyrelsens webbgis, se figur nedan. Figur 8. Utdrag ur Länsstyrelsens webb-gis, Risk för förorenade områden. Stjärnor anger verksamheter som kan ha orsakat föroreningar, både riskklassade enligt MIFO, och de som ännu ej är inventerade. Kryss i figur anger fastighet där undersökning eller åtgärd ur saneringssynpunkt har genomförts/genomförs (Länsstyrelsen, 2017). 11 (27)

12 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A GENOMFÖRDA UNDERSÖKNINGAR 7.1 Allmänt Innan undersökningen påbörjades har ärendet kommunicerats med den kommunala tillsynsmyndigheten och en ritning med placering av undersökningspunkter överlämnades. Innan undersökning påbörjades genomfördes en kontroll samt utsättning av markförlagda ledningar. Den miljötekniska undersökningen genomfördes genom provgropsgrävning med hjälp av grävmaskin. Totalt grävdes 11 provgropar belägna inom planområdet, fördelat mellan park, fotbollsplan, lekplats samt uppställningsyta. Generellt kunde endast grunda provgropar grävas, då slaggen är mycket hårt och fast. Förekomst av block/sprängsten försvårade också grävningen. Allt slagg kunde ej återfyllas i respektive provgrop på grund av volymökningen som sker vid grävning. Överskottsslaggen lades i en container. Externa massor bestående av mulljord lades som ett skydd ovanpå de provgropar där slagg förekom. På den uppgrävda slaggen genomfördes laktester innan transport till deponi med tillstånd att ta emot de aktuella massorna. Kompletterande provtagning av jord genomfördes genom skruvprovtagning med geoteknisk borrbandvagn. Provpunkterna är samtliga belägna inom camping/uppställningsområdet. Provtagningspunkternas läge redovisas på ritning M1. Provpunkterna är benämnda PG1701-PG1711 samt Två stickprover uttogs också inom lekplatsområdet, benämnda P1 och P2. Ytterligare Har mulljord från två platser inom lekplatsområdet uttagits och slagits samman till ett samlingsprov. På detta prov har screeningmetoden TerrAttesT utförts. 7.2 Jordprovtagning Provtagningsnivåerna avgjordes i fält och delades in efter materialsammansättning, jordart och färgskiftning. Proverna placerades i burk tillhandahållna av Eurofins Environment. Duplikatprov för egna fältanalyser uttogs i diffusionstät påse. Iakttagelser såsom lukter, materialförekomst och jordart noterades i fält och redovisas i bilaga 2. Inmätning av samtliga provtagningspunkter utfördes med GNSS-utrustning i koordinatsystem (X, Y) Sweref och i höjdsystem RH Jordprover sparas kylt hos BGM i 3 månader från provtagningsdatum för att möjliggöra eventuell kompletterande analys. 7.3 Analysprogram Jord samt slagg och övrigt fyllnadsmaterial har analyserats enligt analysprogram nedan. 12 (27)

13 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A Tabell 2. Analysprogram för jordprover. Parameter Totalhalter Metaller inkl Hg TerrAttesT Prover Alifater, aromater PAH16 PCB Slagg från PG1707, PG1708, PG17109, PG1711 P1, P2, PG1701-1, PG1702-1, PG1704-1, PG1705-2, PG1706-1, PG1707-2, PG1708-1, PG1709-1, PG1710-1, PG1711-2, , , , , , , Mulljord från två punkter tagna inom lekplatsområdet P1, P2, PG1701-1, PG1702-1, PG1704-1, PG1708-1, PG1709-1, PG1710-1, PG1711-2, , , , , PG1707-2, PG Tvåstegs skaktest Slagg från PG1707, 1708, 17109, 1711 Krom+6 i lakvätska Slagg från PG1707, 1708, 17109, 1711 Krom+6 i jord P1, PG17081, PG Krom+6 i totalhalter Slagg från PG1707, 1708, 17109, 1711 PAH i asfalt Asfalt från PG RESULTAT 8.1 Fältobservationer Vid undersökningstillfället noterades slagg i dagen på ett flertal platser, främst i det norra området där lekplatsen är belägen. På vissa ställen har mulljordslagret eroderat och blottat hällar av ren metall. Slagg förekom i 8 av 11 provgropar. Vissa provgropar innehåller block av sprängsten. 13 (27)

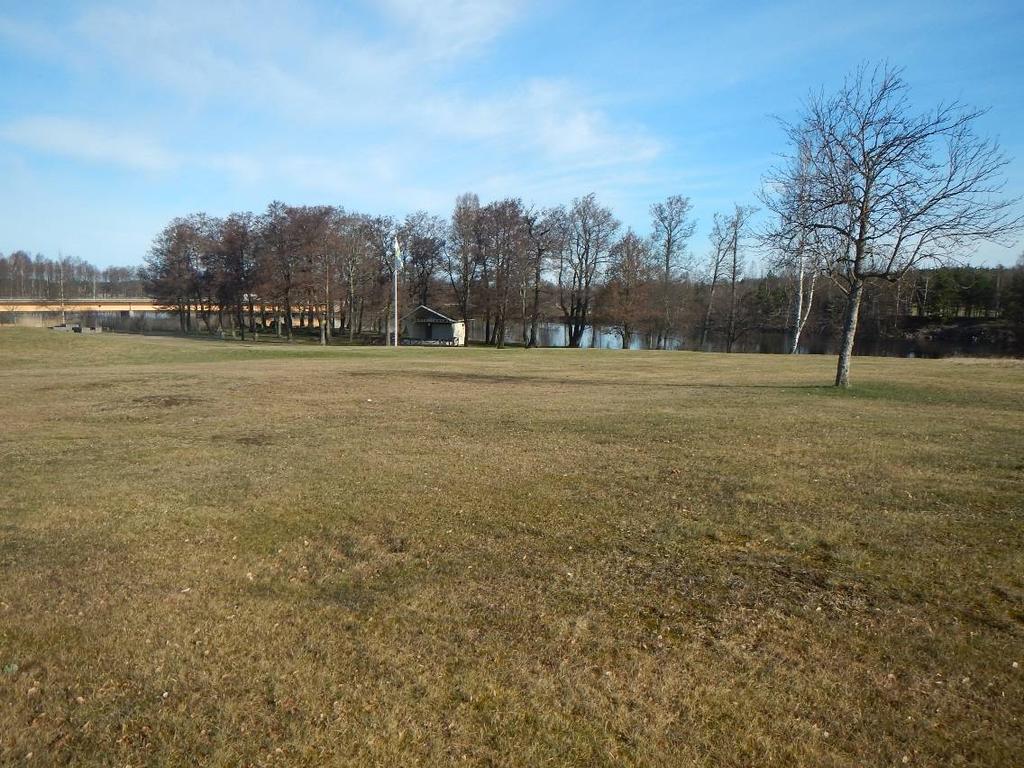

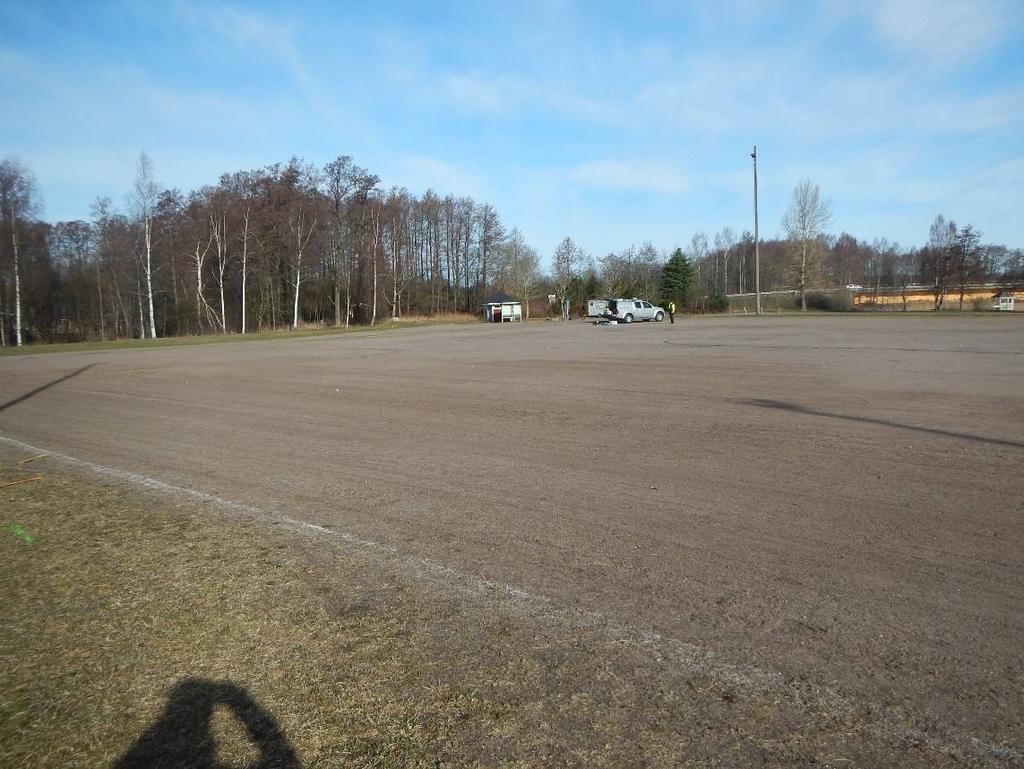

14 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A Figur 9. Vy mot nordväst över fotbollsplanen. Figur 10. Vy mot norr. 14 (27)

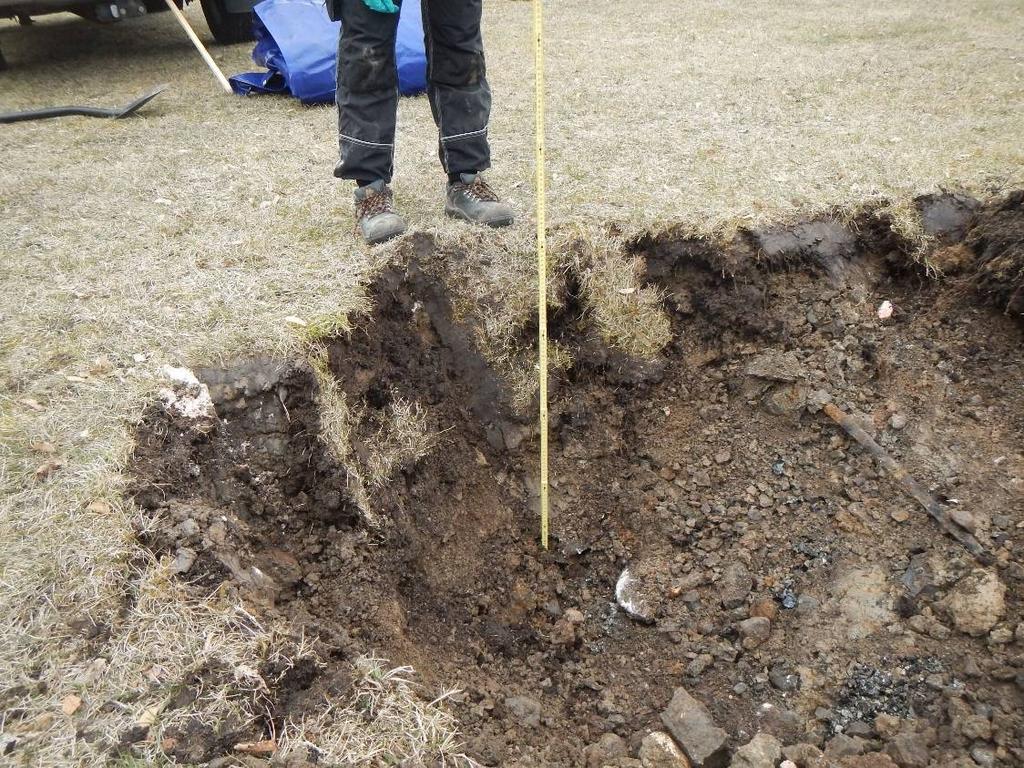

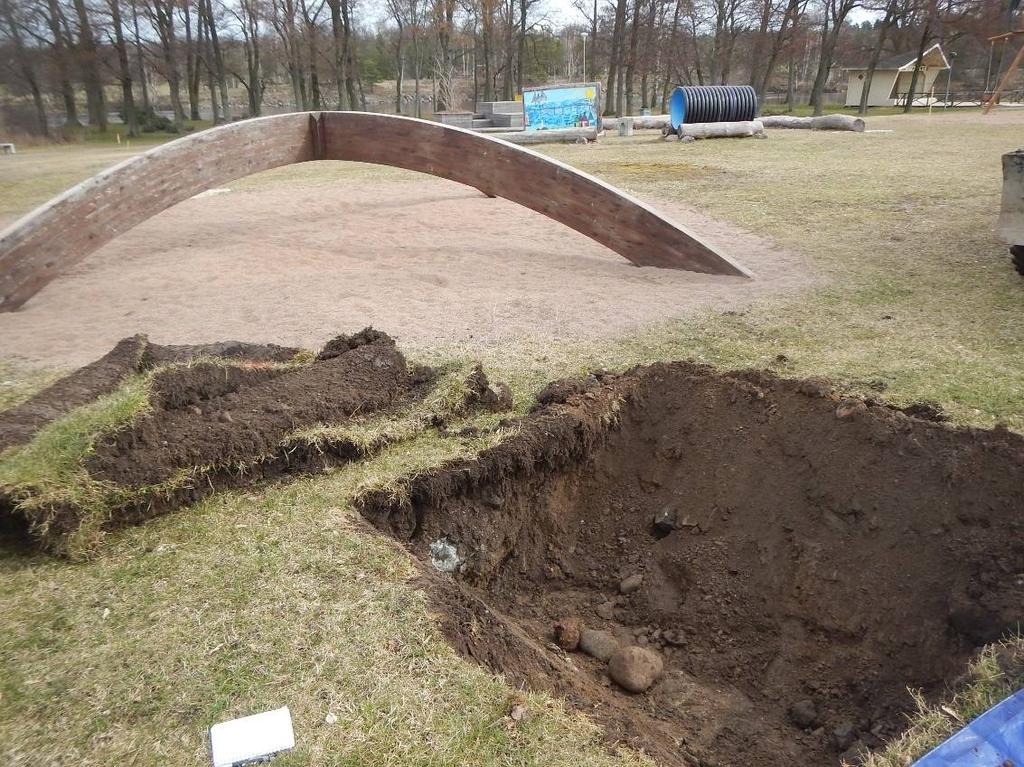

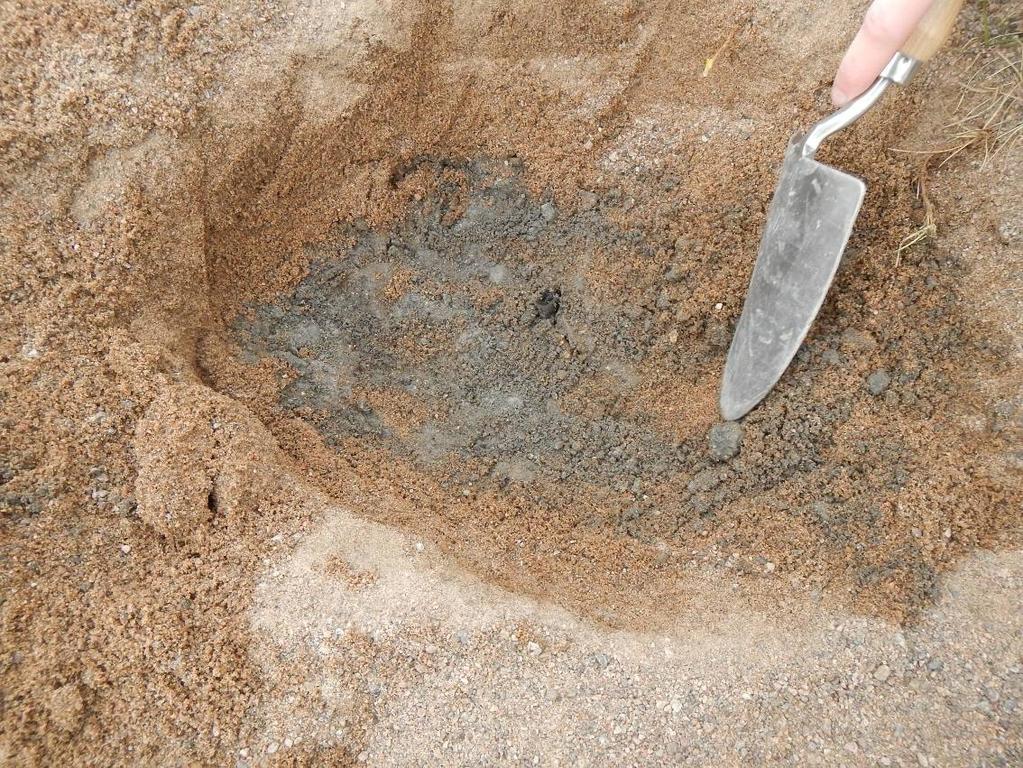

15 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A Figur 11. Provgrop PG1709 vid lekplatsen. Figur 12. Figur visar del av lekplats där gungorna är placerade. Direkt under sanden återfinns fyllnadsmaterial av okänt ursprung. Ställvis saknas geotextil som materialseparerande lager. Provet är benämnt P2. 15 (27)

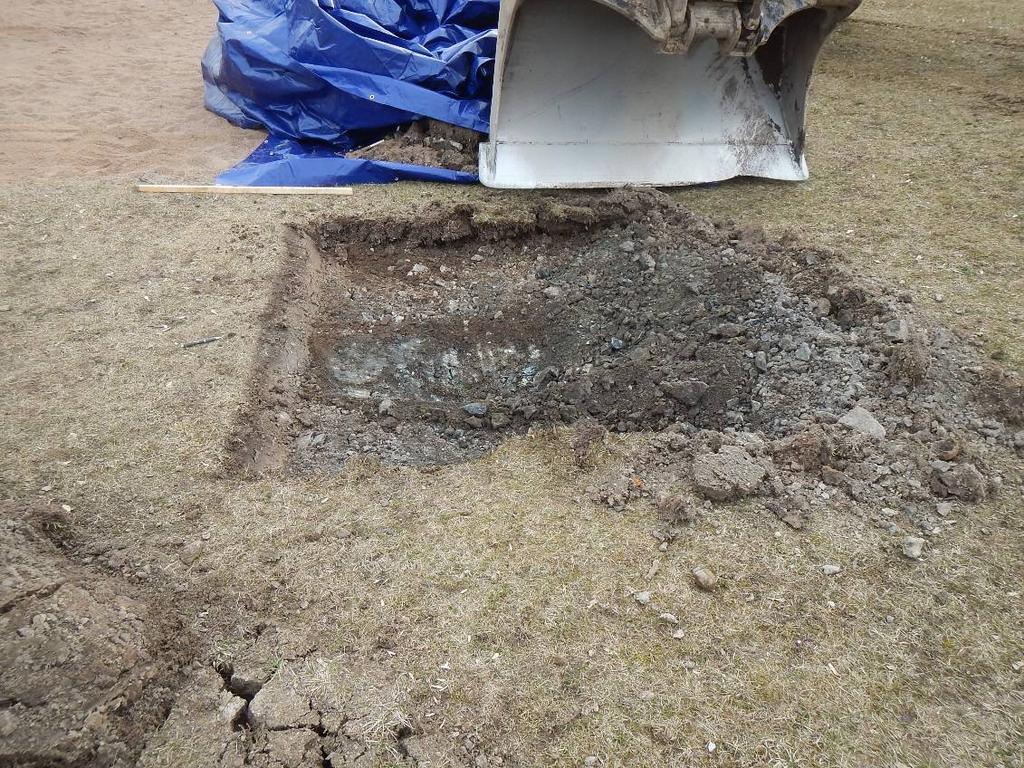

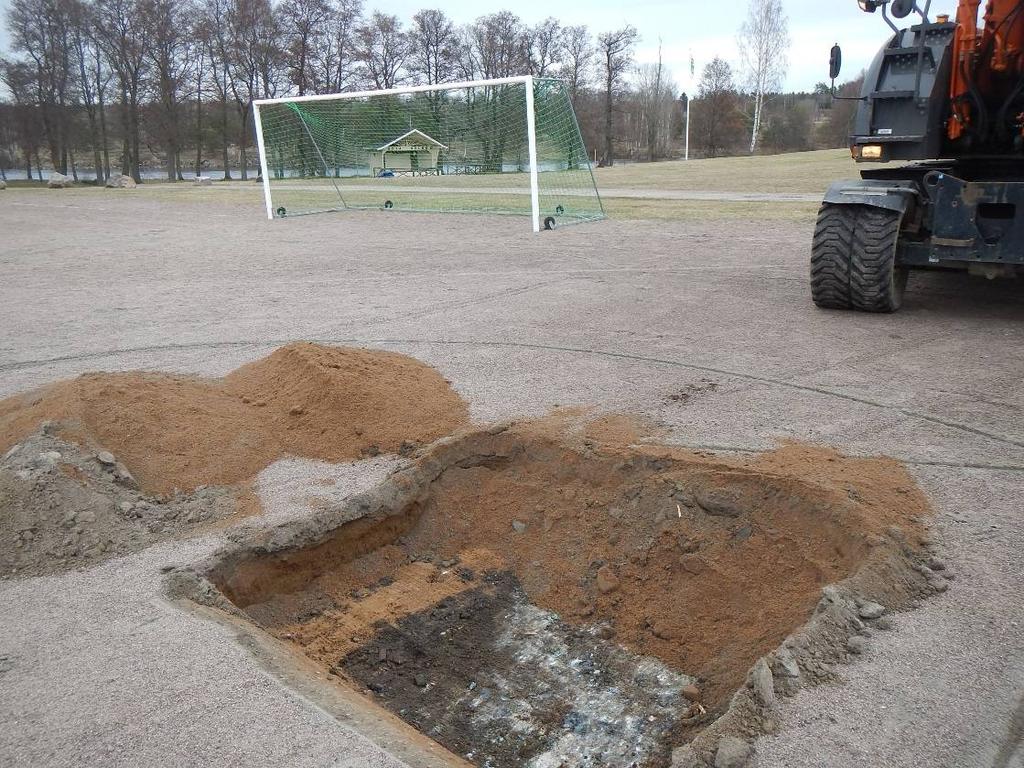

16 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A Figur 13. Grävning av provgrop PG1708 invid lekplats. Ca 0,1 m under markytan påträffas slagg. Figur 14. PG1707. Här återfanns slagg, sprängsten och i viss mån avfall såsom skrot och elkabel. 16 (27)

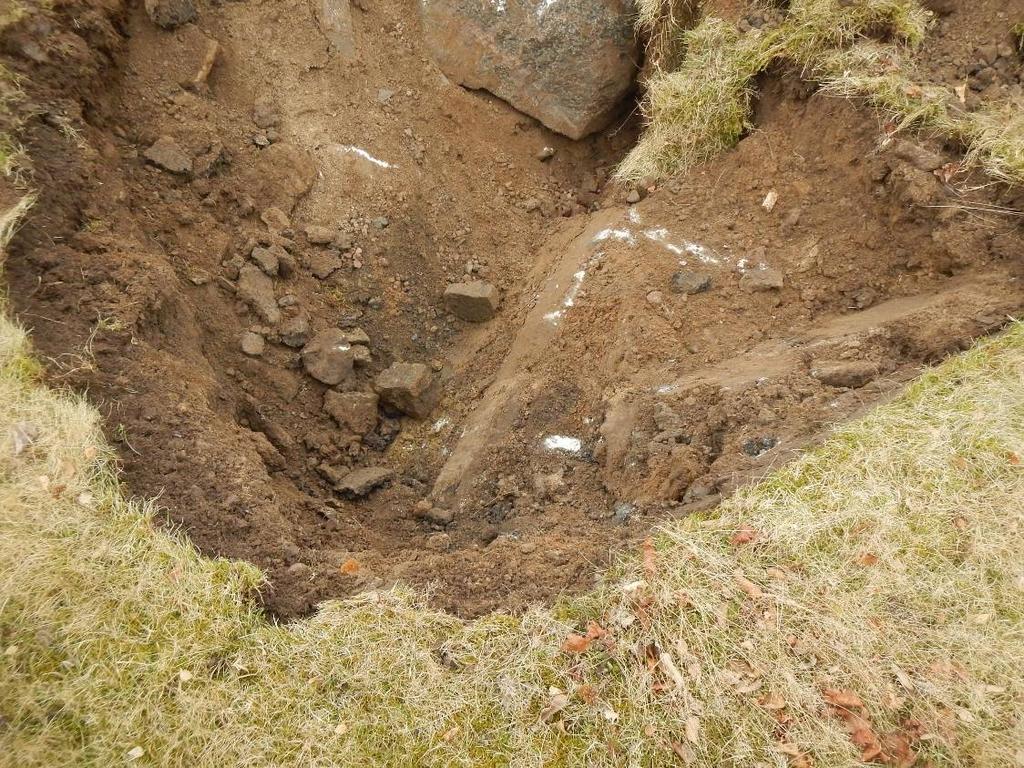

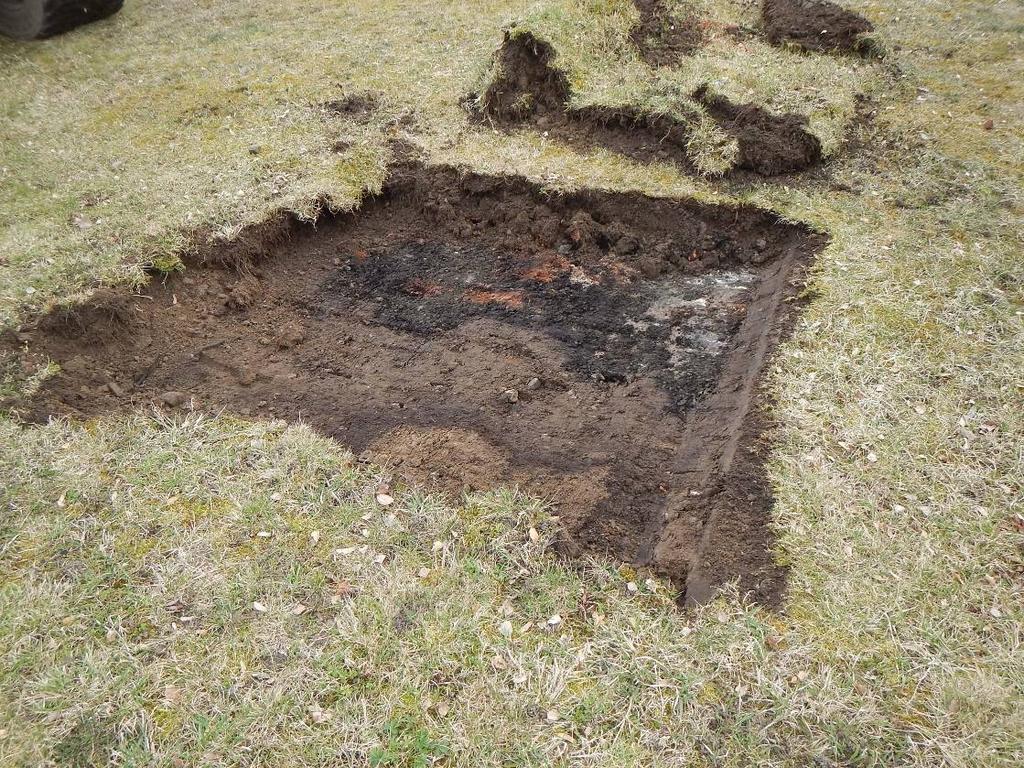

17 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A Figur 15. Strax under ytan påträffas slagg och annat fyllnadsmaterial. Figur 16. Provgrop PG1706. Ca 0,3 m under den anlagda fotbollsplanen påträffas slagg. Materialseparerande geotextil saknas. 17 (27)

18 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A Figur 17. PG1702 innehåller till stor del sprängsten samt asfalt. De flesta progropar kunde endast genomföras till ringa djup. I de gropar där ren slagg påträffades kunde grävning endast genomföras ca 0,1-0,2 m ned i slaggmaterialet. I provgroparna längst österut påträffades till största del sprängsten. Ingen särskild lukt noterades vid undersökningstillfället. 8.2 Laboratorieanalyser De utförda laboratorieanalyserna anger att höga halter av främst metaller, men även PAH förekommer i de analyserade proverna. De ämnen som överskrider ett riktvärde har sammanställts i tabellen nedan. Totalhalter avseende slaggmassorna visar att de föroreningar som förekommer i höga halter främst är kobolt, krom och nickel, som överskrider haltgränsen för farligt avfall. Även sexvärt krom (Cr +6) påfanns i en halt av 11,2 mg/kg TS. Vissa prov överstiger föreslagen haltgräns för farligt avfall. Resultatet från TerrAttesT visar att PAH:er, nickel, bly och krom överstiger riktvärdet för känslig markanvändning. I tabell nedan har analysresultat som överstiger tillämpat riktvärde sammanställts. 18 (27)

19 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A Tabell 3. Sammanställning av prover där riktvärde överskrids. Parameter Halt överskridande riktvärde KM Halt överskridande riktvärde för MKM Halt överskridande haltgräns för farligt avfall Arsenik PG , PG1709-1, Barium P1 PG1701-1, P2 Bly P1, P2, PG1701-1, TerrAttesT PG Kadmium PG1701-1, PG Kobolt P2, PG1701-1, PG Koppar P2, PG1707-2, PG PG Krom P2, PG1701-1, TerrAttesT PG Nickel TerrAttesT P2, PG1701-1, PG Vanadin P2 PG Zink P1 PG PAH-M PAH-H PG1701-1, PG1709-1, PG1701-1, PG BEDÖMNING AV FÖRORENINGSSITUATION Mulljordslagret är på större delen av området mycket tunt, ca 0,1 m. På vissa platser är jordlagrets mäktighet så tunt att markvegetation saknas. Samtliga ytor är gräsbevuxna eller har påförd fyllning i form av grus och sand. Det förekommer även slagg ställvis i mulljordslagret. Därunder förekommer slagg, sprängsten och annat fyllnadsmaterial. Mulljorden inom lekplats- och grönområdet innehåller ställvis mycket höga metallhalter. Högst halter har påträffats i mulljorden i PG1701, PG1707 samt PG1709. PG1701 återfinns i det södra området och PG1709, belägen på lekplatsen. PG1707 är belägen strax öster om lekplatsen. Höga halter har också påfunnits i P2. I TerrAttesT-provet överskreds halterna av bly, nickel, krom och PAH riktvärde för känslig markanvändning. Höga halter har ej påträffats i samtliga ytprover, vilket kan tyda på att föroreningarna inte uteslutande beror på den slagg som finns i området. Föroreningarna kan också ha annat ursprung då det är okänt varifrån massorna som använts som skyddslager kommit ifrån. I PG1710 påträffades tegel och metallstycken i ett område som enligt kartunderlag ej blivit utfyllt med slagg. Utfyllnad kan därmed även ha skett i närområdet till det utfyllda sundet. Detta område används för uppställning av husvagnar och husbilar under sommaren. Vid den kompletterande skruvprovtagningen i detta område påträffades endast slagg i en provpunkt, BH1712. I övrigt består området av fyllnadsmaterial med inslag av mulljord, 19 (27)

20 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A tegel, glas och sprängsten. Endast i ett prov, , överskreds riktvärdet för KM för arsenik. Analyser av totalhalter avseende slaggmassorna visar att de föroreningar som förekommer i höga halter främst är kobolt, krom och nickel, som överskrider haltgränsen för farligt avfall. Även sexvärt krom (Cr +6) påfanns i slaggmassorna. De skaktest som utförts på slaggmassorna visar att slaggen uppfyller gränsvärdena för lakning avseende icke-farligt avfall. Totalhalterna av krom, kadmium och nickel är mycket höga, men lakningen av dessa ämnen är låg i förhållande till totalhalterna. Totalhalterna visar att det förekommer krom +6 i slaggen, men laktestet visar på relativt låg lakning. Krom +6 har även analyserats i mulljorden, vars halter understiger laboratoriets rapporteringsgräns. Detta överensstämmer i stort med de skaktester som tidigare utförts på slagg från Göta Holme (SGI, 2003). Detta tyder därmed på att totalhalterna har låg korrelation med lakningen. Det skall också påpekas att Naturvårdsverkets generella riktvärden är mindre lämpliga att tillämpa vid bedömningar på slagg. Tabell 4. Uppmätta halter i lakvätska jämförs mot riktvärden för icke-farligt avfall. Parameter Enhet Riktvärde L/S1 ickefarligt avfall Halter i lakvätska L/S2 Riktvärde L/S10 ickefarligt avfall Halter i lakvätska L/S10 ph - - 9,6-9,7 Temp C C - 21,7 - - Konduktivitet ms/m Antimon mg/kg TS 0,15 0,0067 0,7 0,018 Arsenik mg/kg TS 0,06 <0,010 2 <0,050 Barium mg/kg TS 20 <0, <2,0 Bly mg/kg TS 3 <0, <0,050 Kadmium mg/kg TS 0,3 <0, <0,0040 Koppar mg/kg TS 30 <0, <0,20 Krom mg/kg TS 2,5 0, ,17 Krom +6 mg/kg TS - <0,080-0,2 Kvicksilver mg/kg TS 0,03 <0, ,2 <0,0013 Molybden mg/kg TS 3,5 0, ,7 Nickel mg/kg TS 3 <0, <0,040 Selen mg/kg TS 0,2 0,017 0,5 0,04 Zink mg/kg TS 15 <0,20 50 <0,40 Klorid mg/kg TS , <10 Fluorid mg/kg TS 40 5, Sulfat mg/kg TS Fenolindex mg/kg TS <- <0,050 - <0,10 DOC mg/kg TS Ts för lösta ämnen mg/kg TS TOC % 5 0,8 5 0,8 20 (27)

21 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A Undersökningsområdet bedöms ha stor känslighet då barn vistas på platsen och området används för rekreation. Däremot bedöms ej marken ha ett särskilt högt skyddsvärde då området ej är naturligt bildat utan består av slagg och sprängsten. 9.1 Föroreningarnas egenskaper I avsnitt nedan anges de främsta riskerna med de föroreningar som påträffats på Göta Holme Polycykliska aromatiska kolväten (PAH) Metaller Organiska föroreningar såsom PAH, binder relativt hårt till organiskt material och har låg löslighet i vatten. Lösligheten minskar också med ökat antal kolatomer i kedjan (SPI, 2010). PAH-M kan också övergå i ångor och därför även utgöra en risk om ångan tränger in i inomhusmiljöer. PAH:er är persistenta och carcinogena. Metaller är persistenta ämnen och kan därför förekomma på en plats under mycket lång tid. Det förekommer flera metaller i höga koncentrationer på Göta Holme. Generellt binder de flesta metaller hårt till partiklar och humus. Nedan angiven information är hämtad från Hållbar sanering (2006). Barium (B är ett metalliskt grundämne som exempelvis används vid härdning av stål. Barium kan vid höga koncentrationer leda till skador på inre organ och andningssvårigheter. Ämnet är ej carcinogent men kan störa fortplantningsförmågan för akvatiska arter. Bly (Pb) är ett ämne med många användningsområden, inte mins inom metallindustrin. Vid exponering av bly kan skador på nervsystemet uppkomma. Det kan också försämra inlärningsförmågan. Små barn är extra känsliga. Kobolt (Co) används vanligen som färgpigment samt som tillsats i stål. Kobolt är ett essentiellt ämne men är också carcinogent. Koppar (Cu) är vanligt förekommande i i metallindustrier, och stora mängder koppar tros generellt ha tillförts miljön från smältverk. Även koppar är ett essentiellt ämne. Koppar kan dock vid höga halter ha toxiska effekter vilket kan leda till effekter på njurar, lever och immunförsvar. Krom (Cr) är en vanlig legering i stål. Då korrosion ser av kromlegeringar sker kan krom spridas i miljön. Krom kan i högre koncentrationer orsaka lungcancer vid långvarig exponering samt problem med luftrören. Krom +3 kan övergå till krom +6, som är carcinogent, vid höga temperaturer och felaktig hantering. Nickel (Ni) är en vanlig beståndsdel i olika metallegeringar och kan spridas vid korrosion av metallprodukter. Nickel är carcinogent och allergiframkallande. 21 (27)

22 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A Skyddsobjekt Aktuella skyddsobjekt på området utgörs av de människor som kan komma att besöka området samt övernatta på uppställningsplatsen. Även människor som arbetar med parkskötsel och underhåll kan komma att exponeras för föroreningarna. Markmiljön och grundvatten utgör också skyddsobjekt, men markmiljön bedöms ha lågt skyddsvärde då det ej rör sig om naturlig jord. Göta holme angränsar också till Gullspångsälven, som utgör skyddsobjekt. Dock ingår ej beaktande av påverkan på Gullspångsälven i denna rapport. 9.3 Spridningsförhållanden och förutsättningar Grundvattenytan i området tros ha samma nivå som Gullspångsälven. Mulljorden, där höga halter av metaller påträffats, kommer därav ej i kontakt med grundvatten. Dock förekommer nivåskillnader i älven på grund av kraftverket som är beläget uppströms, vilket troligen har påverkat förekomst av lösta ämnen samt transport av partiklar i den mättade zonen från Göta holme till Gullspångsälven. Förekommande vegetationslager minskar den spridning som kan ske genom erosion och till viss del även genom ytvattentransport. Analysresultaten från skaktestet antyder att utlakningen är låg, men utlakning och påföljande transport med ytvatten kan ej uteslutas. Ytvattnet kan också övergå till grundvatten. De flesta metaller binder starkt till humus, vilket kan förklara en del av de höga halterna i mulljorden. Då det ej finns lokaler som människor varaktigt vistas i på Göta holme bedöms exponering av föroreningar i gasfas som ej relevant. Vid markarbeten i området bedöms spridningsriskerna öka vid felaktig hantering. 9.4 Konceptuell modell I syfte att förklara områdets geologi och föroreningssituation har en konceptuell modell tagits fram som ligger till grund för riskbedömningen som presenteras nedan. Den dominerande exponeringsvägen bedöms vara intag av jord samt inandning av damm. Odling sker ej på platsen, men intag av växter kan oavsett ske då små barn vistas på exempelvis lekplatsen. Viss hudkontakt kan också förekomma då slagg förekommer ytligt. 22 (27)

23 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A Figur 18. Konceptuell modell en schematisk figur där exponeringsvägar och spridningsförutsättningar avseende Göta Holme illustrerats. 9.5 Riskbedömning Lekplats Då Göta holme används för flera olika aktiveter har riskbedömningen delats upp i olika delområden. Inom lekplatsområdet har skyddstäckningen visat sig vara av ringa mäktighet och därmed bedöms det förekomma risk för exponering av farliga ämnen. Lekplatsen används också av barn, vilket gör att risken bedöms som hög. Vidare visar analysresultaten på att även mulljorden (skyddstäckningen) är förorenad, vilket bedöms kunna utgöra en risk för de som brukar lekplatsen. Det är också möjligt att föroreningar, som ligger i markytan, i viss mån kan spridas med dagvattnet Uppställningsplats camping I området sker uppställning av campingfordon och sommartid är området välbesökt. Uppställning av fordon sker både inom det utfyllda området samt på naturligt lagrad mark. Den kompletterande provtagningen, tyder på att risken är låg för att det förekommer höga halter av metaller och PAH i det ytliga mulljordslagret. Slagg påträffades endast i mindre omfattning i en provtagningspunkt. I området bedöms utfyllnad av slagg skett i ringa skala. Exponeringsrisken kopplad till pågående markanvändning bedöms med hänsyn till dessa resultat som låg. 23 (27)

24 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A Fotbollsplan Fotbollsplanen används endast sommartid. Slagg förekommer under fyllnadslagret. Slaggen täcks dock av ca 0,3 m sand, och exponering för förekommande föroreningar bedöms som låg om detta skikt upprätthålls. Geotextil saknas dock mellan skyddslagret och slaggen, vilket gör att det finns risk sandlagret rinner ner i underliggande slagg och skyddsfunktionen försämras över tiden Parkområde Övriga delar av området används som strövområde, och består av gräsytor och promenadstråk. Gräsytan bedöms kunna utgöra ett skydd för exponering av föroreningar. Damm och direktkontakt reduceras av vegetationslagret som förhindrar erosion. Det skall dock observeras att slagg förekommer ytligt och att analysresultaten påvisar mycket höga halter av metaller i en punkt i detta område. Ytterligare förekommer ytor av ren metall som ej är övertäckt av jord och vegetation. Detta innebär att skyddet för exponering inte är heltäckande med därmed förknippade risker. 10 SAMLAD BEDÖMNING Det är idag okänt hur stora mängder slagg som deponerats inom området. Mulljordens ursprung, som skall utgöra skyddsskikt, är ej heller känt. Därav kan det ej uteslutas att vissa funna föroreningar i mulljorden inte kommer från slaggen. Att avlägsna all slagg bedöms i dagsläget som mycket svårgenomförbart och orimligt sett till de risker som förekommer och den kostnad det skulle medföra. Schakt för sanering i området både under och över grundvattenytan medför en ökad risk för spridning av föroreningar till grundvattnet, närområdet och Gullspångsälven. Dammavgång och inandning av damm ökar också vid schakt i slaggmassorna. Slaggen bedöms utgöra låg risk för människors hälsa om erforderligt skyddsskikt finns. Exponeringen bedöms inom campingområdet som låg. Risken bedöms också som relativt låg inom grönområdet. Det skall dock observeras att det ställvis förekommer ytlig slagg i grönområdet. Risken bedöms vara markant högre där lekplatsen är belägen. Åtgärder för att minska exponeringen bör vidtas. Det slagg och de föroreningar den medför kommer att finnas inom området under mycket lång tid. Därmed ska vidtagna skyddsåtgärder fungera under mycket lång tid Slutsatser En åtgärdsplan bör upprättas för hur området Göta Holme skall hanteras i samhällsplaneringen och vilka ingrepp och markanvändning som kan tillåtas. Samtliga markarbeten bör vara förknippade med tillstånd. Vid grävarbeten bör grävmaskiner vara utrustade med partikelfilter. 24 (27)

25 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A För att lekplatsen skall kunna användas skall ett skyddande lager av rena massor anläggas för att fungera som en barriär mellan människor och slagg. I övriga områden ska skyddslagrets funktion ses över för att säkerställa att det fungerar under lång tid framöver. Slagg som förekommer synligt vid markytan inom grönområdet bör övertäckas med rena massor. Om överskottsmassor av slagg uppkommer skall eventuell mellanlagring ske väderskyddat och på plats lämplig för ändamålet. Laktest samt totalhalter innan lakning har genomförts på slagg från Göta Holme. Slaggen uppfyller kraven enligt NFS2004:10 för att få lämnas på deponicell för icke-farligt avfall Myndighetskontakt Anmälan om saneringsåtgärder kan behöva göras till aktuell miljömyndighet enligt 28 förordningen om miljöfarlig verksamhet och hälsoskydd (SFS 1998:899). Anmälan skall i sådant fall göras 6 veckor innan påbörjad avhjälpandeåtgärd och godkännas av tillsynsmyndighet innan avhjälpandeåtgärd påbörjas. Det råder upplysningsplikt för den som äger eller brukar en fastighet gällande upptäckt av föroreningar enligt miljöbalken. Enligt 10 kap 11 skall tillsynsmyndighet genast underrättas. Vi rekommenderar därför att en kopia av denna rapport skickas in till Miljösamverkan Östra Skaraborg. BG&M Konsult AB Skövde Alexandra Frost 25 (27)

26 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A REFERENSER Eniro.se. Tillgänglig på internet: [Hämtad ]. Hitta.se. Tillgänglig på internet: hitta.se/kartan. [Hämtad ] Naturvårdsverkets generella riktvärden juni Elektronisk källa: [Hämtad ]. Naturvårdsverket. (2010). Återvinning av avfall i anläggningsarbeten. Handbok 2010:1 Naturvårdsverket. (1999). Metod för inventering av förorenade områden. Rapport Lantmateriet.se. Tillgänglig på internet: 3A%2F%2Fetjanster.lantmateriet.se%2Farkivsok%2Fs%2Fstartpage.html& arv=false&pul=true&user=public&swedish=true [Hämtad ] Länsstyrelsen. (2017). Tillgänglig på internet: Länsstyrelsens webb-gis. [Hämtad ] Naturvårdsverket. (2017. Kartverktyget Skyddad natur. Tillgänglig på internet: [Hämtad ] SGI. Statens geotekniska institut. (2003). Förenklad riskbedömning av f d Gullspångs Elektrokemiska ABs område, Göta Holme, Koltorpet och gamla Inloppskanalen i Gullspång SGU. (2013). Bedömningsgrunder för grundvatten. SGU-rapport 2013:01. SGU. (2017. Sveriges geologiska undersökning. Kartvisaren. Jordarter 1: : Tillgänglig på internet: [Hämtad ] SGU. (2017b). Sveriges geologiska undersökning. Kartvisaren brunnar. Tillgänglig på internet. [Hämtad ] SPI. (2010). Efterbehandling av förorenade bensinstationer och dieselanläggningar. Svenska Petroleuminstitutet. December VROM. (2013). Ministry of Housing, Spatial Planning and the Environment, Rev ANNEXES Circular on target values and intervention values for soil remediation. 26 (27)

27 Översiktlig miljöteknisk undersökning av Göta Holme Gullspångs kommun Rapport Rev A WSP. (2002). Gullspångs kommun. Elektro 6 m fl, fd Gullspångs Elektrokemiska, Gullspångs kommun. 27 (27)
