1 Norra Ekedal Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A Datum: Rev A datum: Uppdragsnummer: AO Upprättad av: Granskad av: Johan Ericsson

2 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A ADMINISTRATIVA UPPIFTER UPPDRAGSNAMN: Norra Ekedal Översiktlig miljöteknisk undersökning UPPDRAGSNUMMER: AO UPPRÄTTAD DATUM: REVIDERAD DATUM: BESTÄLLARE: Skövde kommun, sektor Samhällsbyggnad BESTÄLLARENS OMBUD: Sara Johansson Mark- och exploateringsingenjör KONSULT: Mitta Geoteknik, Vatten & Miljö Rådmansgatan Skövde Organisationsnummer: Projektledare: Johan Ericsson Handläggare: Miljöprovtagare Frédéric Pascal Företagsadress: Rådmansgatan 24, Skövde Epost: BERÖRD TILLSYNSMYNDIGET Miljösamverkan Östra Skaraborg OMSLAGSFOTO: Mitta Geoteknik vatten & miljö 2 (26)

3 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A INNEHÅLL 1 BAKGRUND RIKTVÄRDEN OCH HANDLINGAR OMRÅDESBESKRIVNING LOKALISERING FRAMTIDA MARKANVÄNDNING TOPOGRAFI OCH GEOLOGI GEOHYDROLOGI OCH BRUNNAR HISTORISK OCH NUVARANDE VERKSAMHET TIDIGARE UTREDNINGAR GENOMFÖRDA UNDERSÖKNINGAR ALLMÄNT JORDPROVTAGNING GRUNDVATTENPROVTAGNING ANALYSPROGRAM RESULTAT FÄLTOBSERVATIONER FÄLTANALYSER LABORATORIEANALYSER BESKRIVNING AV FÖRORENINGSSITUATIONEN FÖREKOMST AV FÖRORENINGAR FÖRORENINGARNAS EGENSKAPER SKYDDSOBJEKT SPRIDNINGSFÖRHÅLLANDEN OCH FÖRUTSÄTTNINGAR EXPONERINGSVÄGAR RISKBEDÖMNING SAMLAD BEDÖMNING OCH SLUTSATSER MYNDIGHETSKONTAKT REFERENSER BILAGOR (26)

4 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A BAKGRUND Mitta Geoteknik vatten & miljö (Mitta AB) har erhållit uppdraget av Skövde kommun att utföra en miljöteknisk undersökning av norra delen av Ekedalsområdet i Skövde kommun. Fastigheten skall säljas till exploatör med syfte att uppföra flerfamiljshus. Det har i tidigare undersökningar i närområdet visat sig att det förekommer förhöjda halter av arsenik och kadmium i jorden. Detta kan ha sitt ursprung i att alunskiffer förekommer naturligt i jord samt i fyllnadsmassor inom området. Alunskiffer innehåller högre halter av vissa metaller och kan därför bidra till förhöjda halter av vissa metaller i jord. Då förhöjda halter av metaller kan utgöra en hälsorisk för människors hälsa finns behovet av att erhålla kunskap om markens beskaffenhet då markanvändningen skall förändras. Syftet är också att undersöka huruvida föroreningar förekommer i det aktuella området från exempelvis utfyllnader. Revidering A omfattar förtydliganden och kompletteringar av kapitel 3.4, 7, 8 och 9, då mer information erhållits om den framtida exploateringen. 2 RIKTVÄRDEN OCH HANDLINGAR För jämförelse av analysresultat för mark tillämpas Naturvårdsverkets generella riktvärden för förorenad mark (Naturvårdsverket, 2016) avseende känslig markanvändning. Känslig markanvändning, (KM), är en skyddsnivå som medger alla typer av markanvändning. Halterna inom området är så låga att människor i alla åldrar kan vistats permanent på platsen. Mark, grundvatten och ytvatten skyddas. Odling och vattenuttag kan göras utan att negativa effekter uppstår. Riktvärden för KM används för exempelvis bostäder, lekplatser och förskolor. Analysresultaten jämförs också med Naturvårdsverkets nivåer för mindre än ringa risk, det vill säga då avfall, i detta fall överskottsmassor, kan återanvändas utan att behöva föregås av en anmälan till tillsynsmyndigheten. Analysresultat avseende grundvatten jämförs i första hand med de svenska riktvärden såsom Sveriges geologiska undersöknings bedömningsgrunder för 4 (26)

5 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A grundvatten, Svenska Petroleuminstitutet samt Livsmedelsverkets kriterier för otjänligt dricksvatten. Då svenska riktvärden saknas görs jämförelse mot nederländska riktvärden. I tabell 1 nedan har samtliga riktvärden som förekommer i denna rapport och bilagor sammanställts. Tabell 1. Sammanställning av tillämpade riktvärden, haltgränser och övriga handlingar. Tillämpade riktvärden Referens Jord Naturvårdsverkets generella riktvärden för känslig markanvändning, KM Naturvårdsverkets generella riktvärden för mindre känslig markanvändning (MKM) Naturvårdsverkets nivå för mindre än ringa risk Grundvatten SGU:s generella riktvärden för grundvatten på nationell nivå och utgångspunkter för att vända trender. Bilaga 1. Livsmedelsverkets föreskrifter om dricksvatten Riktvärden för grundvatten, tabell 5.10 Riktvärden för grundvatten då åtgärd kan krävas Intervention value. Naturvårdsverket, 2009, Riktvärden för förorenad mark Modellbeskrivning och vägledning, Rapport 5976, september Uppdaterade juni Naturvårdsverket, 2009, Riktvärden för förorenad mark Modellbeskrivning och vägledning, Rapport 5976, september Uppdaterades juni Naturvårdsverket Återvinning av avfall i anläggningsarbeten. Handbok 2010:1 SGU FS 2016:1 SLVFS 2001:30 SPI, Efterbehandling av förorenade bensinstationer och dieselanläggningar. Svenska Petroleuminstitutet. December 2010 VROM, Ministry of Housing, Spatial Planning and the Environment, Rev ANNEXES Circular on target values and intervention values for soil remediation. Dokument Jord och vattenprovtagning SGF, Fälthandbok Miljötekniska markundersökningar. Rapport 2: OMRÅDESBESKRIVNING 3.1 Lokalisering Undersökningsområdet är beläget i stadsdelen Östermalm i Skövde. Området gränsar i väster mot Boulognersjön. I öster avgränsas fastigheten av Henriksbergsgatan, i norr av Hjovägen och i söder av ett äldreboende. Bostäder finns strax norr och öster om området. I undersökningsområdet finns en byggnad samt en grusad parkering. I övrigt är området parkliknande med gräsmatta och enstaka lövträd. 5 (26)

6 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A Undersökningsområde Figur 1. Utdrag ur Naturvårdsverkets kartverktyg Skyddad natur (Naturvårdsverket, Figur 1. Streckad markering anger planområde tillika undersökningsområde. 6 (26)

7 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A Framtida markanvändning Marken planeras för tre stycken flerbostadshus med tillhörande garage, parkering och grönytor. Fastigheterna planeras att uppföras enligt figur nedan. Figur 2. Planförslag (Skövde kommun). 3.3 Topografi och geologi Undersökningsområdet är utgörs av en naturlig förhöjning i landskapet och sluttar mot nordost. Lokala avvikelser förekommer, och området är delvis utfyllt. Högsta nivån finns i undersökningsområdets sydvästra del. Den naturligt lagrade jorden i undersökningsområdet utgörs av glacial silt. 7 (26)

8 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A Figur 3. Utdrag ur SGU:s jordartskarta (SGU, Geohydrologi och brunnar Den storskaliga grundvattenströmningen är östlig. I området kan förhöjningen och den kuperade terrängen lokalt påverka grundvattenströmningen. Grundvattenytan bedöms vara ca 2-3 m under markytan. I den högre delen återfinns grundvattnet betydligt djupare under mark. I området finns flera VA-schakt. Strax norr om området finns Mörkebäcken som rinner i östlig riktning. 8 (26)

9 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A Figur 4. Utdrag ur SGU:s brunnsarkiv (SGU, Historisk och nuvarande verksamhet Området utgörs idag av en gräsyta som inhyser en mindre parkering. På talet användes området troligen för aktiviteter kopplat till Boulognersjön. På ett flygfoto från denna period kan man se två byggnader i områdets nordvästra del. Byggnaderna tros ha använts som badpaviljonger till friluftsbadet i Boulognerparken, detta är dock ej verifierade uppgifter. Även då fanns en parkering. Det är inte klarlagt vad området användes till innan 1960-talet. Utdrag ur ekonomiska kartan och Lantmäteriets karttjänst historiska kartor anger att området utgjorts av trädgård (Lantmäteriet.se,. Boulognersjön är fortfarande en populär badplats, dock är inte undersökningsområdet en del av själva badplatsen. 9 (26)

10 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A Figur 5: Flygbild från 1965 (Lantmäteriet, 1965). Figur 6. Utdrag ur ekonomiska kartan (Lantmäteriet, 1960). Enligt Länsstyrelsens webb-gis finns inga misstänkt förorenade fastigheter i området. Strax utanför planområdet har det tidigare legat en drivmedelsstation, se figur nedan. 10 (26)

11 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A Drivmedelsstation Figur 7. Utdrag ur Länsstyrelsens webb-gis, Risk för förorenade områden. (Länsstyrelsen, 2017). Undersökningsområdet har markerats i figuren. 4 TIDIGARE UTREDNINGAR Sommaren 2017 genomfördes en geoteknisk undersökning av det aktuella området. Jorden består under ytskiktet av sandig silt eller fyllning. Härunder följer finsediment såsom silt och lera. Fyllning i varierande mäktighet påträffades främst i områdets norra del samt i mellersta delen. Fyllningen bestod generellt av siltig sand med mulljord. Tegel påträffades i en punkt (BG&M Konsult AB, 2017). 5 GENOMFÖRDA UNDERSÖKNINGAR 5.1 Allmänt Den miljötekniska undersökningen genomfördes i två etapper. Det inledande arbetet omfattade grävning av 8 provgropar med grävmaskin som utfördes Efter detta kompletterades provgropsgrävningen med skruvprovtagning i tre punkter och installation av ett grundvattenrör då den första omgången av laboratorieanalyser påvisade förhöjd halt av kvicksilver i ett prov i det norra området. Tre punkter med skruvprovtagning samt installation av grundvattenrör genomfördes Innan fältarbetena genomfördes en ledningskoll för att säkra markförlagda ledningar. Samtliga provpunkter är belägna inom den aktuella fastigheten. Provpunkterna har mätts in i x-, y- och z-led med GNSS i Sweref och höjdsystem RH2000. Punkterna redovisas på ritning M , bilaga 1. Jordprover sparas kylt hos BGM i 3 månader från provtagningsdatum för att möjliggöra eventuell kompletterande provtagning. Direktmätning av den relativa koncentrationen flyktiga kolväten (VOC) som förekommer i jordens porluft har genomförts på samtliga prov från 11 (26)

12 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A provgropsgrävningen. Mätning genomfördes med fotojoniseringsdetektor (PID) på rumstemprerade prover. 5.2 Jordprovtagning Grävning av provgropar med grävmaskin genomfördes Fältarbetena utfördes av Frédéric Pascal. Kompletterande fältarbeten genomfördes av Jerker Johansson och Jonas Nilsson. 3 provpunkter uttogs med provtagningsskruv monterad på geoteknisk borrbandvagn. Provtagningsnivåerna avgjordes i fält och delades in efter materialsammansättning, jordart och färgskiftning. Samlingsprover uttogs om ca 0,5 m mäktighet, alternativt vid jordartsbyte. Proverna placerades i kärl tillhandahållna av Eurofins Environment. Duplikatprov för egna fältanalyser uttogs i diffusionstät påse. Iakttagelser såsom lukter, materialförekomst och jordart noterades i fält och redovisas i bilaga 2. Totalt uttogs 58 prover, varav 22 skickades på analys. 5.3 Grundvattenprovtagning Ett grundvattenrör (PEH Ø 50 mm) med en meter filter installerades i den nordöstra delen av fastigheten vid den grusade parkeringen. Provtagning genomfördes av Vatten uttogs med en engångsbailer och samlades upp i provtagningskärl tillhandahållna av Eurofins Environment. Sammanställning av installations- och provtagningsdata återfinns i Bilaga 2 Fältprotokoll. 5.4 Analysprogram Det finns inga kända verksamheter som kan ha gett upphov till föroreningar i området. Drivmedelsstationen i nordöst kan ha gett upphov till spridning av föroreningar utanför fastigheten. Av denna anledning placerades ett grundvattenrör i undersökningsområdets nordöstra del. Prover som bedömdes lämpliga skickades på analys enligt nedan angivna analysprogram. Utöver prover från miljöundersökningen har två prover från den geotekniska undersökningen skickats på analys för att komplettera bedömningsunderlaget. 12 (26)

13 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A Tabell 2. Analysprogram för jordprover. Antal 2 Analys BTEX, alifater, aromater, PAH16, oljetyp 23 Metaller 10 st 23 Kvicksilver 2 PCB7 4 PAH16 2 Fenoler, kresoler 3 ph 3 TOC Grundvattnet har analyserats för: Tabell 2. Analysprogram för grundvattenprover. Prov MP1 Analys BTEX, alifater, aromater, PAH16, oljetyp Metaller 10 st (filtrerade), Kvicksilver (filtrerad), ph Konduktivitet 6 RESULTAT 6.1 Fältobservationer Fyllnadsmaterial påträffades med störst mäktighet i PG6 och MP1. Fyllning fanns även i PG1, PG,7 och PG8. I MP1 påträffades vad som möjligen kunde vara rödfyr och sotsand i mindre mängder. Jorden utgörs i denna punkt av fyllning ned till 2 m under markytan. Jorden består av sandig silt, sandig siltig lera och torrskorpelera. Tegel påträffades i fyllningen i de flesta punkter där fyllning förekom. Grundvatten påträffades ej i provgroparna. Grundvatten påträffades 1,7 m under markytan i grundvattenröret. Inga avvikande lukter noterades under fältarbetena. 13 (26)

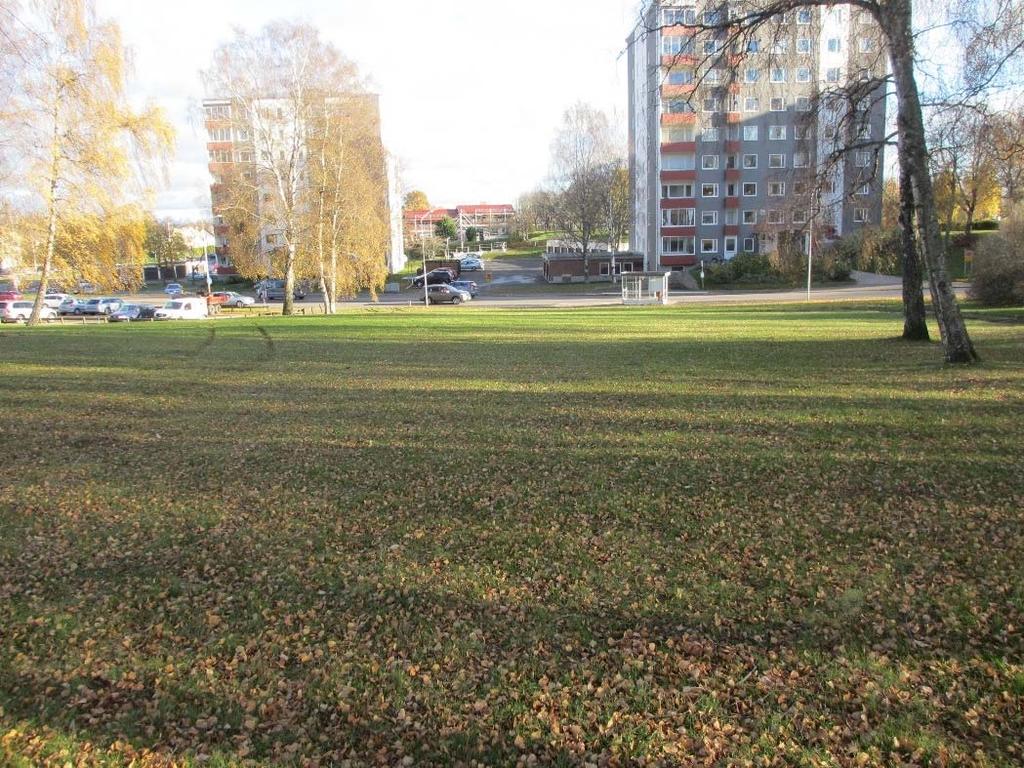

14 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A Figur 8. Vy mot öster. Figur 9. Vy mot nordöst. 14 (26)

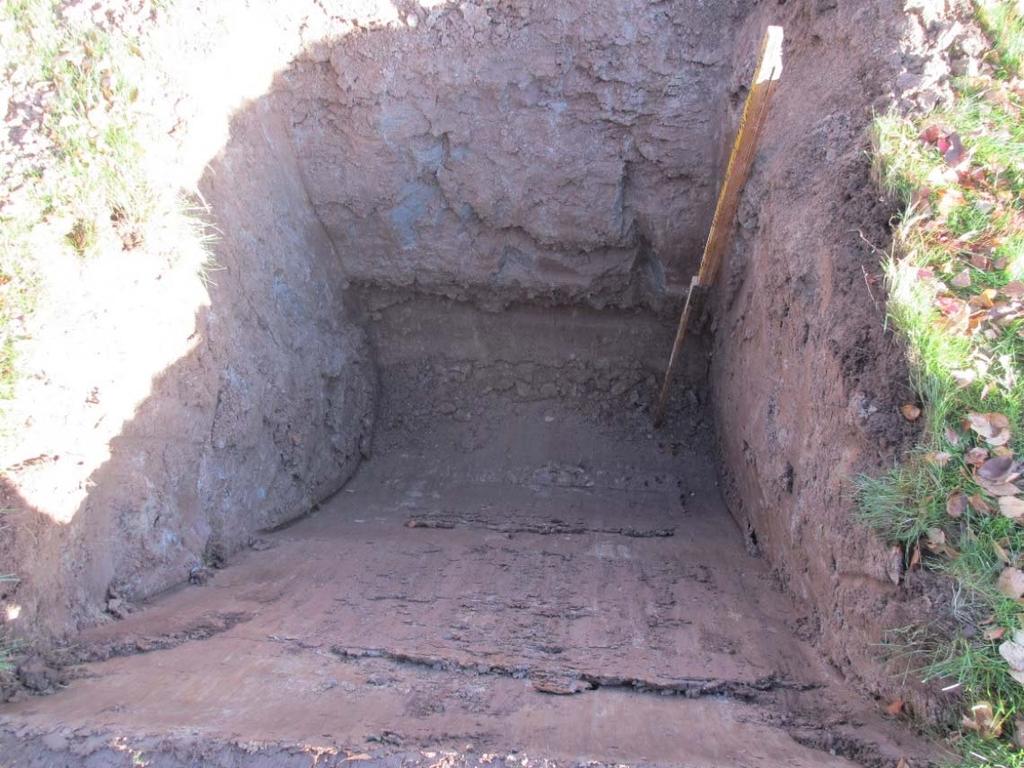

15 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A Figur 10. Södra delen av undersökningsområdet. Figur 11. PG1 15 (26)

16 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A Figur 12. PG2 Figur 13. PG3. 16 (26)

17 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A Figur 14. PG4. Figur 15. PG5. 17 (26)

18 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A Figur 16. PG6. Figur 17. PG7. 18 (26)

19 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A Figur 18. PG Fältanalyser Samtliga prover från provgroparna mättes med PID-instrument. Inga utslag att notera uppmättes. 6.3 Laboratorieanalyser Endast fyra prover överstiger Naturvårdsverkets generella riktvärde för känslig markanvändning med avseende på metaller. I BH1 nivå 0,2-0,6 m samt MP2-2 på nivå 0,3-0,7 m överskrids riktvärdet för arsenik. PG2-2 på nivån 0,2-0,7 m uppgår till strax över riktvärde för KM avseende kvicksilver. I MP1-1 överskrids riktvärdet för bly. I grundvattnet påträffades låga halter av bensen, toluen och xylen, samt låga halter av PAH-L. Konduktiviteten är något förhöjd, och klassas enligt SGU:s bedömningsgrunder för grundvatten som hög. 7 BESKRIVNING AV FÖRORENINGSSITUATIONEN 7.1 Förekomst av föroreningar De punkter där metaller påträffats i halter över riktvärde utgörs i två eller tre av fyra prover av fyllning, och alunskiffer har påträffats ställvis över området. Analysresultaten tyder dock ej på att det generellt över området förekommer förhöjda halter av arsenik och kadmium. 19 (26)

20 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A De förhöjda halterna i MP1 och PG2 har avgränsats i djupled, då de djupare nivåerna som analyserats påvisar lägre halter. Djupare prover från MP2 och BH1 har ej analyserats, varvid en avgränsning ej kan göras. Dock är det arsenik i dessa prover som överskrider riktvärdet, vilket kan innebära att innehållet speglar en högre bakgrundshalt. Alla punkter med halter över riktvärde är närbelägna varandra och lokaliserade till den norra delen av undersökningsområdet och har påträffats i relativt ytlig jord. Det är ej känt att någon typiskt förorenande verksamhet har funnits på platsen. Av gamla flygbilder att döma har denna del av området varit bebyggd, samt inhyst parkering. Dock kan ursprunget också ha funnits i jorden från början då det förekommer fyllnadsmassor i denna del av planområdet. Samtliga prov som överskrider de generella riktvärdena är belägna i områdets norra del, se figur nedan. Figur 19. Punkter där halter av metaller påträffats över riktvärde är markerat med figur. i Bly, som förekommer över riktvärde i MP1 kan härröra från parkeringen, där uppställning av fordon sker på grusad yta. Analysresultaten tyder generellt inte på en omfattande utfyllnad med förorenade massor i det norra området. Ursprunget till den förhöjda halten av kvicksilver i PG2 är ej känd. Dock är halten strax över riktvärdet för KM och ligger även inom analysmetodens mätosäkerhetsintervall. I grundvattnet påträffades BTEX i låga halter. Alifater och aromater fanns ej över rapporteringsgräns. Förekomsten bedöms ej härröra från den gamla drivmedelsstationen. Platsen ligger uppströms denna, varvid sannolikheten att spridning skett till undersökningsområdet bedöms som låg. Grundvattenröret är belägen vid en grusparkering utan oljeavskiljare. Möjligt är att föroreningen härrör från fordonsuppställning. Halterna av BTEX i grundvattnet är låga och utgör ej en risk för inträngning av ånga i byggnad enligt SPI:s riktvärden. Den förhöjda konduktiviteten i grundvattnet kan 20 (26)

21 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A exempelvis bero på användning av vägsalt. Halterna metaller i grundvattnet anses normala och generellt bedöms inte analysresultaten tyda på en föroreningssituation som innebär någon omgivningspåverkan av större omfattning. 7.2 Föroreningarnas egenskaper I detta avsnitt redovisas en beskrivning av de ämnen som påträffats över Naturvårdsverkets generella riktvärden Arsenik Arsenik är ett grundämne med mycket hög farlighet. Arsenik förekommer ofta i högre halter i jordar med inslag av alunskiffer än jordar utan inslag av alunskiffer. Det är den nationella bakgrundshalten som utgör Naturvårdsverkets generella riktvärde, men stora variationer kan förekomma lokalt och regionalt. Därvid är det motiverat att göra en platsspecifik bedömning då den lokala bakgrundshalten är förhöjd. Störst exponering för arsenik sker främst genom kosten, dricksvatten och tobaksrökning. Arsenik binder starkt till jord då ph understiger 8 och i syresatta förhållanden. Transport och arsenikupptag ökas vid övriga förhållanden. Arsenik är klassad som cancerframkallande kan orsaka störd reproduktion och hudsjukdomar (Naturvårdsverket, 2006). Kronisk arsenikexponering kan orsaka skador på nervsystemet och anemi (Naturvårdsverket, 2008). Arsenik är dessutom akuttoxiskt i högre doser Bly Bly är en tungmetall som används inom glastillverkning, ammunition, fordon och tidigare som tillsats i bensin och färger. Bly kan vid exponering orsaka skador på människans nervsystem, försämra inlärningsförmågan och intellektuell utveckling. Små barn är extra känsliga för bly. Bly kan också orsaka högt blodtryck och medföra en ökad risk för hjärt- och kärlsjukdomar. Bly binder starkt till organiskt material. Bly kan i vissa kemiska former fällas ut i en oxiderande miljö och högt ph. Transport av bly i mark och vatten sker främst genom lösta humuskomplex eller i kolloidalt bunden form med järnoxider och humusämnen. (Naturvårdsverket, 2006) Kvicksilver Kvicksilver används inom kloralkaliindustrin samt vid utvinning av guld. Kvicksilver kan förekomma i elektrisk utrustning och lampor såsom lysrör. Det atmosfäriska nedfallet bedöms av Naturvårdsverket som stor. Den främsta källan globalt är förbränning av fossila bränslen. Kvicksilver är en metall med hög farlighet och kan ge permanenta skador på centrala nervsystemet, hjärna och njurar. Kvicksilver binder starkt till organiska material och sprids främst genom humuskomplex (Naturvårdsverket, 2006). 21 (26)

22 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A Skyddsobjekt Aktuella skyddsobjekt på området utgörs av de människor som kan komma att bo i och besöka området. Även Boulognersjön och dess besökare utgör skyddsobjekt med avseende på de korta avstånden. 7.4 Spridningsförhållanden och förutsättningar Föroreningarna som påträffats i jord finns i de ytligare jordlagren, som finns i den omättade zonen. Generellt binds metallerna till humuspartiklar, och spridningen är då främst partikulär och via humuskomplex. En viss erosion av ytor utan vegetationslager kan också ske. Spridningen av metaller från området bedöms mycket begränsad i de fall den ytliga jorden är täckt av vegetation. 7.5 Exponeringsvägar Den främsta exponeringsvägen för förekommande föroreningar i området bedöms vara intag av jord. Människor kan i viss mån också kunna exponeras för föroreningar via intag av växter odlade i området samt direktkontakt och inandning av damm. Exponering för kvicksilver sker främst vid inträngning av ånga i byggnad. Tabell 3. Sammanställning av förekommande föroreningar. Styrande för riktvärde i den generella riktvärdesmodellen samt ämnets farlighet anges. 1 Enligt MIFO (Naturvårdsverket, 1999). Parameter Styrande för riktvärde, KM Styrande för riktvärde, MKM Ämnets farlighet 1 Arsenik Bakgrundshalt Hälsa intag Mycket hög jord Kadmium Hälsa intag växter Skydd Mycket hög ytvatten Bly Hälsa intag jord Markmiljö Mycket hög Kvicksilver Hälsa ånga Hälsa ånga Mycket hög 8 RISKBEDÖMNING Kvicksilver över riktvärde har endast påträffats i ett prov, och arsenik i två. Mängden massor som innehåller arsenik över riktvärde bedöms som liten i förhållande till undersökningsområdets storlek, antalet prover och att proverna är belägna inom ett litet avgränsat område. Ett relativt stort antal analyser av metaller har utförts över hela området, och en förtätning har genomförts i det norra området, vilket bedöms ge en representativ bild av områdets beskaffenhet. Förekomsten av arsenik och kvicksilver bedöms i detta läge ej utgöra en risk för människors hälsa vid pågående markanvändning. 22 (26)

23 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A Området där förhöjda halter påträffats skall bebyggas och byggnaderna förses med källare. Detta medför att massor från området med förhöjda halter kommer att schaktas ur. Markytor kommer att besås och hårdgöras. Mängden förorenade massor som kvarlämnas inom området bedöms vara av ringa storlek och bedöms ej utgör en belastning för den framtida markanvändningen. Ytterligare skall området ej brukas för villatomter, vilket även bidrar till att minska exponeringen för boende då exponeringsvägar, såsom odling och direktkontakt med jord reduceras. I det norra området vid parkeringen kan det förekomma utfyllnad innehållande rödfyr och sotsand. Mängden av dessa material bedöms vara av ringa mängd då det inte noterats i någon av de övriga provpunkterna. Dock har något förhöjda halter påträffats som kan behöva beaktas vid entreprenadutförandet. För att dessa massor ej skall riskera att återanvändas på platser där mer känsliga förutsättningar gäller, utan att en riskanalys genomförts, bör masshanteringen ta hänsyn till överskottsmassor från det norra området. 9 SAMLAD BEDÖMNING OCH SLUTSATSER En föroreningssituation som utgör en risk för människors hälsa bedöms ej föreligga inom planområdet vid den planerade markanvändningen. Dock uppvisar området en viss heterogenitet där förhöjda halter av metaller förekommer i norr. Detta gör att masshanteringen kan behöva differentieras inom området. Sammantaget görs följande slutsatser: Risken för att utsättas för föroreningar inom planområdet bedöms som låg. Det bedöms ej föreligga begränsningar för fri återvinning av massor i den södra och mellersta delen av planområdet. Jordmassor från mellersta och södra delen av området bedöms kunna återanvändas fritt utan att anmälan behöver göras till lokal tillsynsmyndighet. Fyllnadsmassor från det område där förhöjda halter påträffats bedöms även dessa kunna återanvändas i andra anläggningsprojekt. Dock bör denna återanvändning föregås av en anmälan om användning av avfall för anläggningsändamål till den lokala tillsynsmyndigheten. Detta på grund av att analysresultaten överskrider Naturvårdsverkets riktvärden för känslig markanvändning samt mindre än ringa risk. Schaktning och hantering av massor skall ske på sådant sätt att eventuell rödfyr och sotsand inte sprids i eller utanför området. Om formsand eller rödfyr upptäcks i entreprenadskedet skall en anmälan göras till Miljösamverkan Östra Skaraborg. Vi vill dock påpeka att det inte är helt klarlagt att det rör sig om sotsand och rödfyr då mängden var av så ringa storlek att bedömning försvårades. Man skall likväl ha en beredskap för att fyllnadsmaterial innehållande exempelvis rödfyr kan förekomma i anslutning till parkeringen. 23 (26)

24 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A Det bedöms i detta läge ej föreligga behov av sanering eller miljökontroll i samband med exploateringsarbetena. Om rödfyr eller sotsand påträffas under entreprenadarbetena föreslås att miljökontrollant tillkallas och tillsynsmyndighet meddelas. 9.1 Myndighetskontakt Det råder upplysningsplikt för den som äger eller brukar en fastighet gällande upptäckt av föroreningar enligt miljöbalken. Enligt 10 kap 11 skall tillsynsmyndighet genast underrättas. Vi rekommenderar därför att en kopia av denna rapport skickas in till Miljösamverkan Östra Skaraborg för deras kännedom. Mitta AB Skövde Johan Ericsson 24 (26)

25 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A REFERENSER BG&M Konsult. (2017). PM Geoteknik Norra Ekedal, Skövde kommun Naturvårdsverkets generella riktvärden juni Elektronisk källa: Hämtad ]. Naturvårdsverket. (2010). Återvinning av avfall i anläggningsarbeten. Handbok 2010:1 Naturvårdsverket. (2008). Miljökvalitetsnormer för arsenik, kadmium, nickel och benso(pyren. Naturvårdsverket. Naturvårdsverket (2006). Metallers mobilitet i mark. Kunskapsprogrammet Hållbar sanering. Rapport Naturvårdsverket. (1999). Metod för inventering av förorenade områden. Rapport Lantmäteriet. (1960). Ekonomiska kartan. Skövde J133-8D5h61. Tillgänglig på internet: 3A%2F%2Fetjanster.lantmateriet.se%2Farkivsok%2Fs%2Fstartpage.html& arv=false&pul=true&user=public&swedish=true Hämtad Lantmäteriet. (1965). Ortofoto från Indexnummer 64_4 647_43_00 Tillgänglig på internet:. Hämtad Länsstyrelsen. (2017). Tillgänglig på internet: Länsstyrelsens webb-gis. Hämtad Naturvårdsverket. (2017. Kartverktyget Skyddad natur. Tillgänglig på internet: Hämtad SGU. (2013). Bedömningsgrunder för grundvatten. SGU-rapport 2013:01. SGU. (2017. Sveriges geologiska undersökning. Kartvisaren. Jordarter 1: : Tillgänglig på internet: Hämtad SGU. (2017. Sveriges geologiska undersökning. Kartvisaren brunnar. Tillgänglig på internet: Hämtad (26)

26 Norra Ekedal, Skövde kommun Översiktlig miljöteknisk undersökning Rapport Rev A SPI. (2010). Efterbehandling av förorenade bensinstationer och dieselanläggningar. Svenska Petroleuminstitutet. December VROM. (2013). Ministry of Housing, Spatial Planning and the Environment, Rev ANNEXES Circular on target values and intervention values for soil remediation. BILAGOR Bilaga 1 Ritningar - M Planritning Bilaga 2 Jordarts- och provtagningstabell Bilaga 3 Analysresultat - Tabell 1 Grundvatten - petroleumkolväten, metaller - Tabell 2 Jord - metaller - Tabell 3 Jord - PAH16, metaller, PCB - Tabell 4 Jord BTEX, alifater, aromater, fenoler, PAH16, PCB Bilaga 4 Analysrapporter från Eurofins Environment 26 (26)

27 BILAGA 1

28

29 BILAGA 2

30 Bilaga 2 Jordart- och provtagningstabell Norra Ekedal Översiktlig miljöteknisk undersökning Rapport Rådmansgatan Skövde Norra Ekedal, Skövde kommun Jordart- och provtagningstabell Sammanställning av fältanteckningar och analysresultat Provtagningsmetod Provgropar Väder vid provtagningstillfälle 6 C, soligt/molnigt Provpunkt löpnmumm er Djup [mumy] Jordartsbenämning Fältarbete utfört av: F.P. Utförda analyser *1 Metaller PCB PAH16 Annat PID resultat Påträffad förorening* 2 Anmärkning/fältnotering PG1 Uppmätt vy i pg torrt (171102) ,3 Mörkbrun FYLLNING /mulljord grus silt sand/ 0 Rötter 2-0,6 Brun FYLLNING /mulljord sten grus silt sand/ X ph, TOC 0 Tegel 3-0,9 Brun FYLLNING /sten grus silt sand/ X X X 0 4-1,0 Mörkbrun mullhaltig siltig SAND 0 Rötter, äldre markyta 5-1,5 Brun lerig siltig SAND OLJA 3 0 Ev. fyllning 6-2,0 Grå siltig LERA <5 Fast PG2 Uppmätt vy i pg torrt (171102) ,2 Mörkbrun mullhaltig silig SAND 0 Rötter, ev fyllning 2-0,7 Ljusbrun stenig grusig lerig sandig SILT X 0 Hg Finsand, varvig, ev fyllning 3-1,2 Ljusbrun ngt stenig grusig lerig sandig SILT 0 Finsand, varvig 4-1,7 Brungrå sandig lerig SILT X 0 Varvig 5-2,0 Brungrå lerig sandig SILT 0 Varvig PG3 Uppmätt vy i pg torrt (171102) ,2 Mörkbrun FYLLNING /mulljord grus silt sand/ 0 Rötter 2-0,7 Brun FYLLNING /mulljord grus silt sand/ X X X 0 Rötter 3-1,2 Mörkbrun ngt mullhaltig ngt lerig siltig SAND X ph, TOC 0 Ev. fyllning, äldre markyta 4-1,7 Brun stenig grusig siltig SAND 0 Rötter, mkt silt, ev. fyllning 5-2,0 Brun stenig grusig siltig SAND 0 Rötter, mkt silt, ev. fyllning 6-2,4 Grå siltig LERA <5 PG4 Uppmätt vy i pg torrt (171102) ,2 Mörkbrun mullhaltig siltig SAND 0 Rötter 2-0,4 Brun ngt mullhaltig ngt lerig siltig SAND X 0 3-0,9 Gråbrun sandig siltig LERA X <5 4-1,4 Brun ngt sandig siltig LERA <5 Fast, varvig 5-1,9 Brun ngt sandig siltig LERA 0 Fast, varvig PG5 Uppmätt vy i pg torrt (171102). 2,5mumy ,3 Mörkbrun FYLLNING /mulljord silt sand/ X 0 2-0,6 Brun FYLLNING /lera silt sand/ 0 3-1,0 Brun FYLLNING /grus silt sand/ X X X 0 Tegel 4-1,5 Brun FYLLNING /grus silt sand/ FENOL, ph 0 Tegel 5-2,0 Brun FYLLNING /silt sand/ 0 Tegel 6-2,5 Brun FYLLNING /silt sand/ 0 7-3,0 Grå ngt mullhaltig sandig siltig LERA <5 8-3,3 Ljusgrå sandig SILT <5 Luktar organiskt, rötter, kändes nästan gjyttjigt Förklaring till tabell: *1 Val av analys markeras med X eller textangivelse. * 2 Om förorening över riktvärde påträffats, anges här överskridande ämne/ämnesgrupp. 3,0 Gul markering innebär att rubricerad halt överskrider KM. Röd markering innebär att rubricerad halt överskrider MKM.

31 Bilaga 2 Jordart- och provtagningstabell Norra Ekedal Översiktlig miljöteknisk undersökning Rapport Rådmansgatan Skövde Norra Ekedal, Skövde kommun Jordart- och provtagningstabell Sammanställning av fältanteckningar och analysresultat Provtagningsmetod Provgropar Väder vid provtagningstillfälle 6 C, soligt/molnigt Provpunkt löpnmumm er Djup [mumy] Jordartsbenämning Fältarbete utfört av: F.P. Utförda analyser *1 Metaller PCB PAH16 Annat PIDD resultat Påträffad förorening* 2 Anmärkning/fältnotering PG 6 Uppmätt vy i pg torrt (171102) ,2 Mörkbrun FYLLNING /mulljord silt sand/ 0 Rötter 2-0,7 Mörkbrun FYLLNING /mulljord silt sand/ X 0 Rötter 3-1,2 Ljusbrun FYLLNING /silt sand/ 0 Rötter 4-1,7 Gråbrun sandig siltig TORRSKORPELERA X <5 Varvig, rötter 5-2,0 Gråbrun sandig siltig TORRSKORPELERA 0 Varvig PG 7 Uppmätt vy i pg torrt (171102) ,5 Mörkbrun FYLLNING /mulljord silt sand/ X TOC, PH 0 Rötter, Tegel 2-1,0 Brun siltig SAND X 0 Finsand 3-1,5 Gråbrun siltig SAND 0 Varvig, finsand 4-2,0 Grå siltig SAND 0 Blött PG 8 Uppmätt vy i pg torrt (171102) ,5 Mörkbrun FYLLNING /mulljord grus silt sand/ X 0 Tegel, rötter, enstaka sten 2-1,0 Brun siltig SAND X 0 Rötter 3-1,5 Gråbrun ngt lerig siltig SAND <5 Varvig, mkt silt 4-2,0 Gråbrun sandig siltig TORRSKORPELERA <5 BH1 Uppmätt vy i bh 1,6mumy (131030) ,2 Mörkbrun mullhaltig grusig sandig SILT 2-0,6 Mörkbrun grusig siltig SAND X X As 3-1,0 Mörkbrun lerig SILT 4-2,0 Brun ngt sandig SILT 5-3,0 Brun ngt sandig SILT BH11 Uppmätt vy i bh 3,0 mumy (170530) ,1 Mörkbrun FYLLNING /mulljord silt sand/ 2-1,3 Mörkbrun FYLLNING /mulljord lera silt sand/ X X X 3-1,6 Brun sandig siltig LERA 4-1,9 Brun sandig siltig LERA 5-3,0 Brun sandig SILT 6-3,6 Brun siltig SAND 7-4,0 Gråbrun sandig lerig SILT Förklaring till tabell: *1 Val av analys markeras med X eller textangivelse. * 2 Om förorening över riktvärde påträffats, anges här överskridande ämne/ämnesgrupp. Gul markering innebär att rubricerad halt överskrider KM. Röd markering innebär att rubricerad halt överskrider MKM.

32 Bilaga 2 Jordart- och provtagningstabell Norra Ekedal Översiktlig miljöteknisk undersökning Rapport Rådmansgatan Skövde Norra Ekedal, Skövde kommun Jordart- och provtagningstabell Sammanställning av fältanteckningar och analysresultat Provtagningsmetod Provgropar Väder vid provtagningstillfälle 6 C, soligt/molnigt Provpunkt löpnmumm er Djup [mumy] Jordartsbenämning Fältarbete utfört av: F.P. Utförda analyser *1 Metaller PCB PAH16 Annat PIDD resultat Påträffad förorening* 2 Anmärkning/fältnotering MP1 1 0,0-0,4 Mörkbrun FYLLNING / mulljord grus silt sand / X Bly 2-0,9 Brun FYLLNING /mulljord grus silt sand / Olja, 3-1,4 Brun FYLLNING /mulljord grus lera silt sand / X fenoler 4-2,0 Brun FYLLNING /mulljord grus lera silt sand / 5-2,3 Mörkbrun gjyttja Rötter, alunskiffer, ev lite rödfyr Små mängder betong, mkt omblandat, ev lite sotsand 6-3,0 Grå/brun sandig lerig SILT MP2 1 0,0-0,3 Mörkbrun FYLLNING / mulljord grus silt sand / Lite tegel, rötter, alunskiffer Brun/mörkbrun FYLLNING / mulljord grus silt 2-0,7 sand / X Arsenik Lite tegel, alunskiffer 3-1,2 Brun mullhaltig sandig lerig SILT 4-2,0 Ljusbrun lerig sandig SILT MP3 1 0,0-0,4 Mörkbrun FYLLNING / mulljord grus silt sand / 2-0,8 / X 3-1,3 Brun mullhaltig lerig siltig SAND X X 4-1,8 Brun/mörkbrun mullhaltig siltig SAND 5-2,0 Brun sandig SILT Olja, fenoler Rötter. Eventuellt fyllning Förklaring till tabell: *1 Val av analys markeras med X eller textangivelse. * 2 Om förorening över riktvärde påträffats, anges här överskridande ämne/ämnesgrupp. Gul markering innebär att rubricerad halt överskrider KM. Röd markering innebär att rubricerad halt överskrider MKM.

33 BILAGA 3

34 Bilaga 3 Norra Ekedal Översiktlig miljöteknisk undersökning Analysresultat grundvatten Rapport Tabell 1 Analysresultat alifater, aromater, BTEX, PAH16 och metaller för vattenprover tagna i Norra Ekedal i Skövde kommun. Jämförelse av uppmätta halter görs mot riktvärden. Metallerna är filtrerade på laboratoriet. Parameter ProvID Enheter på uppmätt halt och riktvärde MP1 Provtagningsdatum SGU Referensvärden ph - e.a 6,5-7, <7,5, >9,0/10,5 Konduktivitet ms/m /- Klorid mg/l 6,9 100/- Alkalinitet e.a Redoxpotential e.a BTEX SGU 2013 Klass 3 1 Riktvärden Risk för fri fas 2 Riktvärde SGU Bensen mg/l 0, ,001 0,5/1 0,05 0,03 -/0,001 Toluen mg/l 0, ,5/2 7 1 Etylbensen mg/l < 0, ,5/0,7 6 0,15 M/P/O-Xylen mg/l 0, ,5/1 3 Summa TEX mg/l 0,015 Alifater och aromater 4 SPI Ytvatten/ Våtmark SPI 5 Inträngning av ånga i byggnad Alifater >C5-C8 mg/l < 0, ,3/1,5 3 Alifater >C8-C10 mg/l < 0, ,15/1 0,1 Alifater >C10-C12 mg/l < 0,020 1,5 0,3/1 0,025 Alifater >C5-C12 mg/l < 0,030 - Alifater >C12-C16 mg/l < 0, /1 - Alifater >C16-C35 mg/l < 0, /1 - Alifater >C12-C35 mg/l < 0,050 Aromater >C8-C10 mg/l < 0, ,5/0,15 0,8 Aromater >C10-C16 mg/l < 0,010 0,5 0,12/0, Aromater >C16-C35 mg/l < 0,0050 0,04 0,005/0, Oljetyp < C10 mg/l Bensin Oljetyp >C10 mg/l Utgår VROM 6 Kraftig påverkan 7 SLV FS Tjänligt med anmärkning/ otjänligt

35 Bilaga 3 Parameter Enheter på uppmätt halt och riktvärde Prov MP1 Referensvärden SGU 2013 Klass 3 1 Riktvärden Risk för fri fas 2 Riktvärde SGU SPI Ytvatten/ Våtmark SPI 5 Inträngning av ånga i byggnad VROM 6 Kraftig påverkan 7 SLV FS Tjänligt med anmärkning/ otjänligt PAH16 Benzo(antracen µg/l < 0,010 0,5 Krysen µg/l < 0,010 0,2 Benzo(b,k) fluoranten µg/l < 0, Benzo(pyren µg/l < 0,010 0,01 0,05 -/0,01 Indeno(1,2,3-cd)pyren µg/l < 0,010 0,05 Dibenzo(a,h)antracen µg/l < 0,010 Summa cancerogena PAH µg/l < 0,20 Naftalen µg/l 0,51 70 Acenaftylen µg/l < 0,010 Acenaften µg/l < 0,010 Flouren µg/l < 0,010 Fenantren µg/l < 0,010 5 Antracen µg/l < 0,010 5 Fluoranten µg/l 0,013 1 Pyren µg/l 0,013 Benzo(g,h,i)perylen µg/l < 0, Summa övriga PAH µg/l 0,56 Summa PAH-L (låg molekylvikt) µg/l 0, / Summa PAH-M (medelhög molekylvikt) µg/l < 0, /15 10 Summa PAH-H (hög molekylvikt) µg/l < 0,30 1 0,5/ PAH 'Benso(fluoranten Benso(k)fluoranten Benso(ghi)perylen Indeno(1,2,3-0,1 -/0,1 cd)pyren µg/l -

36 Bilaga 3 Parameter Prov Referensvärden Riktvärden Enheter på uppmätt MP1 4 SGU 2013 Klass 3 1 Risk för fri Riktvärde SPI SPI 5 SLV FS Tjänligt Inträngning halt och VROM 6 Kraftig med fas 2 SGU Ytvatten/ av ånga i riktvärde Våtmark påverkan anmärkning/ byggnad otjänligt Metaller *4 Arsenik (filtrerat) mg/l 0,0025 0,002-0,005 0,01 0,06 -/0,01 Barium (filtrerat) mg/l 0,078-0,625 Bly (filtrerat) mg/l 0, ,001-0,002 0,01 0,075 -/0,01 Kadmium (filtrerat) mg/l 0, ,0005-0,001 0,005 0,006 -/0,005 Kobolt (filtrerat) mg/l 0,0027-0,1 Koppar (filtrerat) mg/l 0,004 0,2-1,0 0,075 0,20/2 Krom (filtrerat) mg/l 0, ,005-0,01 0,03 -/0,05 Kvicksilver (filtrerat) mg/l < 0, , , ,001 0,0003 -/0,001 Nickel (filtrerat) mg/l 0,0036 0,002-0,01 0,075 -/0,02 Vanadin (filtrerat) mg/l 0, Zink (filtrerat) mg/l 0,026 0,01-0,1 0,8 Noter för tabell: < Innebär halter under laboratoriets rapporteringsgräns. e.a Ämne ej analyserat 1 SGU. (2013). Bedömningsgrunder för grundvatten, SGU rapport 2013:01. Tillståndsklass 3. Skalan för bedömning av vattnets tillstånd är för flertalet parametrar indelad i fem klasser: (1) Mycket låg halt till (5) Mycket hög halt (eller motsvarande). 2 SPI. (2010). Efterbehandling av förorenade bensinstationer och dieselanläggningar. Tabell Förslag på haltnivåer för bedömning av risk för fri fas. 3 SGU. (2016). Sveriges geologiska undersöknings författningssamlings föreskrifter om statusklassificering och miljökvalitetsnormer för grundvatten. Beslutade SGU FS 2016:1. Avser den halt av ett ämne som ej bör överskridas. Riktvärdena avser grundvatten på nationell nivå. 4 Enligt SPI (2010). Efterbehandling av förorenade bensinstationer och dieselanläggningar. Riktvärdena anger risk för påverkan och är angivna med avseende på Ytvatten/Våtmarker. 5 Enligt SPI (2010). Efterbehandling av förorenade bensinstationer och dieselanläggningar. Riktvärdena anger risk då uppmätt halt i grundvatten utgör risk för inträngning av ånga i byggnad. 6 Riktvärden enligt VROM. (2013). Ministry of Housing, Spatial Planning and the Environment, Rev ANNEXES Circular on target values and intervention values for soil remediation. Riktvärden som anges är Intervention value "krav på vidare utredning" 7Gränsvärden för dricksvatten, SLV FS 2001:30 ( ). Riktvärde som anges är Tjänligt med anmärkning/otjänligt hos användaren. Gulmarkerad Orangemarkerad Rödmarkerad Understruken Fetstil Kursiv Anger att riktvärde från SGU överskrids. Anger att riktvärde från SPI överskrids. Anger att riktvärden från VROM överskrids. Anger att risk för fri fas föreligger Anger riktvärde för halt i vatten då inträngning av ånga i byggnader kan utgöra en risk. Anger att riktvärde för SLV:FS överskrids

37 Bilaga 3 Norra Ekedal Översiktlig miljöteknisk undersökning Rapport Analysresultat jord Tabell 2 Analysresultat för metaller på jordprover tagna i området Norra Ekedal i Skövde kommun. Redovisning av halter samt jämförelse mot riktvärden. Prov-ID Provbenämning PG1 2 PG1 3 PG2 2 PG2 4 PG3 3 PG3 2 PG4 2 PG4 3 PG5 1 PG5 3 PG6 2 Djup [m] 0,3 0,6 0,6 0,9 0,2 0,7 1,2 1,7 0,7 1,2 0,2 0,7 0,2 0,4 0,4 0,9 0,0 0,3 0,6 1,0 0,2 0,7 Provtagningsdatum F/mu st gr F/st gr si (st) gr le sa (mu) le si F/ mu gr si mu (le) sa Sa le SI Jordart si sa/ sa/ SI SA sa/ SI Sa si LE F/mu si sa/ F/gr si sa/ F/mu si sa/ ANALYSPARAMETRAR Torrsubstans (%) 84,9 92,9 82,9 81,3 85,6 87,4 81,6 81,2 82,1 85,9 94,2 TOC % 2,6 e. a e. a e. a 0,74 e. a e. a e. a e. a e.a e. a ph 6,3 e. a e. a e. a 5,7 e. a e. a e. a e. a e.a e. a Metaller (mg/kg TS) Riktvärden KM 2 MKM 2 Arsenik As 3, ,9 < 2,2 4,6 3,2 < 2,3 4,5 2, Barium Ba Bly Pb 16 6,9 56 8,9 6,2 16 7,8 6,7 26 6,1 8, Kadmium Cd < 0,20 < 0,20 0,37 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 0,2 0,8 12 Kobolt Co 4,1 4,5 7,6 9,5 6,2 4, ,6 4, Koppar Cu ,3 9, Krom Cr 4,3 4, , ,4 5,9 5, Kvicksilver Hg 0,035 0,015 0,3 0,018 0,014 0,066 0,021 0,016 0,056 0,02 0,026 0,1 0,25 2,5 Nickel Ni 6,8 6, ,4 7 8,4 9,4 6,6 5,8 6, Vanadin V Zink Zn MÄRR 1 Noter till tabell: 1 Riktvärde för "Nivå för mindre än ringa risk" (MÄRR). Naturvårdsverket. (2010). Återvinning av avfall i anläggningsarbeten. Handbok 2010:1. 2 Naturvårdsverkets generella riktvärden för förorenad mark. Riktvärdena gällande från Se även Naturvårdsverket. (2009). Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Rapport Riktvärde anges för Känslig Markanvändning (KM) och Mindre Känslig Markanvändning (MKM) e.a. Ämne ej anlayserat Blåmarkerad Riktvärde för nivå för mindre än ringa risk överskrids Gulmarkerad Riktvärde för KM överskrids Orangemarkerad Riktvärde för MKM överskrids

38 Bilaga 3 Norra Ekedal Översiktlig miljöteknisk undersökning Rapport Analysresultat jord Tabell 3 Analysresultat för metaller på jordprover tagna i området Norra Ekedal i Skövde kommun. Redovisning av halter samt jämförelse mot riktvärden Riktvärden Prov-ID Provbenämning PG6 4 PG7 1 PG7 2 PG8 1 PG8 2 PG3 2 BH1 BH11 MP2 2 MP3 2 MP1 1 MP1 3 MÄRR 1 Djup [m] 1,2 1,7 0,0 0,5 0,5 1,0 0,0 0,5 0,5 1,0 0,7 1,2 0,2 0,6 0,1 1,3 0,3 0,7 0,4 0,8 0,0 0,4 0,9 1,4 Provtagningsdatum Jordart Sa si LET F/mu si sa/ Si SA F/mu gr si sa/ Si SA F/mu gr si sa/ Gr si SA F/mu si sa/ F/mu gr si sa/ F/mu gr si sa/ F/mu gr si sa/ F/mu gr le si sa/ ANALYSPARAMETRAR Torrsubstans (%) 83,4 74,6 89,8 85,8 86,2 88,3 88,3 86,9 91,5 93,9 85,8 81,7 TOC % e. a 4,9 e. a e. a e. a e. a e. a e. a e. a e. a e. a e. a ph e. a 6,1 e. a e. a e. a e. a e. a e. a e. a e. a e. a e. a PAH16 (mg/kg TS) Benzo(antracen e.a e.a e.a e.a e.a < 0,030 < 0,030 < 0,030 e.a e.a e.a < 0,030 Krysen e.a e.a e.a e.a e.a < 0,030 < 0,030 < 0,030 e.a e.a e.a < 0,030 Benzo(b,k)fluoranten e.a e.a e.a e.a e.a < 0,030 < 0,030 < 0,030 e.a e.a e.a 0,046 Benzo(pyren e.a e.a e.a e.a e.a < 0,030 < 0,030 < 0,030 e.a e.a e.a < 0,030 Indeno(1,2,3-cd)pyren e.a e.a e.a e.a e.a < 0,030 < 0,030 < 0,030 e.a e.a e.a < 0,030 Dibenzo(a,h)antracen e.a e.a e.a e.a e.a < 0,030 < 0,030 < 0,030 e.a e.a e.a < 0,030 Naftalen e.a e.a e.a e.a e.a < 0,030 < 0,030 < 0,030 e.a e.a e.a < 0,030 Acenaftylen e.a e.a e.a e.a e.a < 0,030 < 0,030 < 0,030 e.a e.a e.a < 0,030 KM 2 MKM 2 Acenaften e.a e.a e.a e.a e.a < 0,030 < 0,030 < 0,030 e.a e.a e.a < 0,030 Flouren e.a e.a e.a e.a e.a < 0,030 < 0,030 < 0,030 e.a e.a e.a < 0,030 Fenantren e.a e.a e.a e.a e.a < 0,030 < 0,030 < 0,030 e.a e.a e.a < 0,030 Antracen e.a e.a e.a e.a e.a < 0,030 < 0,030 < 0,030 e.a e.a e.a < 0,030 Fluoranten e.a e.a e.a e.a e.a < 0,030 < 0,030 < 0,030 e.a e.a e.a 0,049 Pyren e.a e.a e.a e.a e.a < 0,030 < 0,030 < 0,030 e.a e.a e.a 0,047 Benzo(g,h,i)perylen e.a e.a e.a e.a e.a < 0,030 < 0,030 < 0,030 e.a e.a e.a <0,030 Summa PAH med låg molekylvikt g e.a e.a e.a e.a e.a < 0,045 < 0,045 < 0,045 e.a e.a e.a <0,045 0, molekylvikt e.a e.a e.a e.a e.a < 0,075 < 0,075 < 0,075 e.a e.a e.a 0,14 2 3,5 20 Summa PAH med hög molekylvikt e.a e.a e.a e.a e.a < 0,11 < 0,11 < 0,11 e.a e.a e.a 0,14 0, Summa cancerogena PAH e.a e.a e.a e.a e.a < 0,090 < 0,090 < 0,090 e.a e.a e.a 0,12

39 Bilaga 3 Prov-ID Provbenämning PG6 4 PG7 1 PG7 2 PG8 1 PG8 2 PG3 2 BH1 BH11 MP2 2 MP3 2 MP1 1 MP1 3 Djup [m] 1,2 1,7 0,0 0,5 0,5 1,0 0,0 0,5 0,5 1,0 0,7 1,2 0,2 0,6 0,1 1,3 0,3 0,7 0,4 0,8 0,0 0,4 0,9 1, Riktvärden MÄRR 1 KM 2 MKM 2 Summa övriga PAH e.a e.a e.a e.a e.a e.a e.a e.a e.a e.a e.a 0,2 Summa totala PAH16 e.a e.a e.a e.a e.a e.a e.a e.a e.a e.a e.a 0,32 Metaller (mg/kg TS) Arsenik As < 2,2 3,6 3,2 6,7 2,4 3,6 19 8,8 13 4,9 7,9 8, Barium Ba Bly Pb 6,6 13 5,6 13 8,5 7, , Kadmium Cd < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 0,26 < 0,20 < 0,20 < 0,20 < 0,20 <0,20 0,2 0,8 12 Kobolt Co 6,5 3,3 3,3 5,2 3, ,6 7,2 3,5 4,8 5, Koppar Cu 9,2 9,9 5,7 15 4, Krom Cr 9,8 4,9 3,4 5,3 5,1 6, ,5 4,6 12 5, Kvicksilver Hg < 0,011 0,038 0,022 0,029 0,036 0,011 0,045 0,023 0,059 0,045 0,071 0,032 0,1 0,25 2,5 Nickel Ni 8,2 5,5 4,1 8,7 4,2 7, , Vanadin V Zink Zn PCB (mg/kg TS) PCB 28 e.a e.a e.a e.a e.a < 0,0020 e.a < 0,0020 e.a e.a e.a e.a PCB 52 e.a e.a e.a e.a e.a < 0,0020 e.a < 0,0020 e.a e.a e.a e.a PCB 101 e.a e.a e.a e.a e.a < 0,0020 e.a < 0,0020 e.a e.a e.a e.a PCB 118 e.a e.a e.a e.a e.a < 0,0020 e.a < 0,0020 e.a e.a e.a e.a PCB 153 e.a e.a e.a e.a e.a < 0,0020 e.a < 0,0020 e.a e.a e.a e.a PCB 138 e.a e.a e.a e.a e.a < 0,0020 e.a < 0,0020 e.a e.a e.a e.a PCB 180 e.a e.a e.a e.a e.a < 0,0020 e.a < 0,0020 e.a e.a e.a e.a S:a PCB (7st) e.a e.a e.a e.a e.a < 0,0070 e.a < 0,0070 e.a e.a e.a e.a 0,008 0,2 Noter till tabell: 1 Riktvärde för "Nivå för mindre än ringa risk" (MÄRR). Naturvårdsverket. (2010). Återvinning av avfall i anläggningsarbeten. Handbok 2010:1. 2 Naturvårdsverkets generella riktvärden för förorenad mark. Riktvärdena gällande från Se även Naturvårdsverket. (2009). Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Rapport Riktvärde anges för Känslig Markanvändning (KM) och Mindre Känslig Markanvändning (MKM) e.a. Ämne ej anlayserat Blåmarkerad Riktvärde för nivå för mindre än ringa risk överskrids Gulmarkerad Riktvärde för KM överskrids Orangemarkerad Riktvärde för MKM överskrids

40 Bilaga 3 Norra Ekedal Översiktlig miljöteknisk Analysresultat jord undersökning Rapport Tabell 4 Analysresultat för BTEX, alifater, aromater, PAH16, fenoler, kresoler samt PCB på jordprover tagna i området Norra Ekedal i Skövde kommun. Redovisning av halter samt jämförelse mot riktvärden. Prov-ID Provbenämning PG1 3 PG1 5 PG5 3 PG5 4 MP1 3 Djup [m] 0,6 0,9 1,0 1,5 0,6 1,0 1,0 1,5 0,9 1,4 Provtagningsdatum F/st gr si sa/ F/mu gr le si sa/ Jordart Le si SA F/gr si sa/ F/gr si sa/ ANALYSPARAMETRAR Torrsubstans (%) 92,9 83,9 85,9 87,3 81,7 BTEX (mg/kg TS) Bensen e.a < 0,0035 e.a e.a < 0, ,012 0,04 Toluen e.a < 0,10 e.a e.a < 0, Etylbensen e.a < 0,10 e.a e.a < 0, M/P/O-Xylen e.a < 0,10 e.a e.a < 0, Summa TEX e.a < 0,20 e.a e.a < 0,20 Summa BTEX e.a e.a e.a e.a e.a Alifater och aromater (mg/kg TS) samt oljetyp Alifater >C5-C8 e.a < 5,0 e.a e.a < 5, Alifater >C8-C10 e.a < 3,0 e.a e.a < 3, Alifater >C10-C12 e.a < 5,0 e.a e.a < 5, Alifater >C12-C16 e.a < 5,0 e.a e.a < 5, Alifater >C5-C16 e.a < 9,0 e.a e.a < 9, Alifater >C16-C35 e.a < 10 e.a e.a < Aromater >C8-C10 e.a < 4,0 e.a e.a < 4, Aromater >C10-C16 e.a < 0,90 e.a e.a < 0, Metylkrysener/benzo(antracener e.a < 0,50 e.a e.a < 0,50 Metylpyren/fluorantener e.a < 0,50 e.a e.a < 0,50 Aromater >C16-C35 e.a < 0,50 e.a e.a < 0, Oljetyp <C10 e.a Utgår e.a e.a Utgår Oljetyp >C10 e.a Utgår e.a e.a Utgår PAH16 (mg/kg TS) Benzo(antracen < 0,030 0,089 e.a e.a < 0,030 Krysen < 0,030 0,09 e.a e.a < 0,030 Benzo(b,k)fluoranten 0,045 0,16 e.a e.a 0,046 Benzo(pyren < 0,030 0,12 e.a e.a < 0,030 Indeno(1,2,3-cd)pyren < 0,030 0,067 e.a e.a < 0,030 Dibenzo(a,h)antracen < 0,030 < 0,030 e.a e.a < 0,030 Naftalen < 0,030 < 0,030 e.a e.a < 0,030 Acenaftylen < 0,030 < 0,030 e.a e.a < 0,030 Riktvärden MÄRR 1 Risk för fri fas 2 KM 3 Acenaften < 0,030 < 0,030 e.a e.a < 0,030 Flouren < 0,030 < 0,030 e.a e.a < 0,030 Fenantren < 0,030 0,038 e.a e.a < 0,030 Antracen < 0,030 < 0,030 e.a e.a < 0,030 Fluoranten 0,042 0,11 e.a e.a 0,049 Pyren 0,036 0,2 e.a e.a 0,047 Benzo(g,h,i)perylen < 0,030 0,084 e.a e.a <0,030 Summa PAH med låg molekylvikt g < 0,045 < 0,045 e.a e.a <0,045 0, molekylvikt 0,12 0,38 e.a e.a 0, ,5 20 Summa PAH med hög molekylvikt 0,14 0,63 e.a e.a 0,14 0, MKM 3

41 Bilaga 3 Summa cancerogena PAH 0,12 0,54 e.a e.a 0,12 Summa övriga PAH 0,18 0,51 e.a e.a 0,2 Summa totala PAH16 0,3 1 e.a e.a 0,32 PCB (mg/kg TS) PCB 28 < 0,0020 e.a < 0,0020 e.a e.a PCB 52 < 0,0020 e.a < 0,0020 e.a e.a PCB 101 < 0,0020 e.a < 0,0020 e.a e.a PCB 118 < 0,0020 e.a < 0,0020 e.a e.a PCB 153 < 0,0020 e.a < 0,0020 e.a e.a PCB 138 < 0,0020 e.a < 0,0020 e.a e.a PCB 180 < 0,0020 e.a < 0,0020 e.a e.a S:a PCB (7st) < 0,0070 e.a < 0,0070 e.a e.a Fenoler och kresoler (mg/kg TS) Fenol e.a e.a e.a <0,01 <0,01 o-kresol e.a e.a e.a <0,01 <0,01 m-kresol e.a e.a e.a <0,01 <0,01 p-kresol e.a e.a e.a <0,01 <0,01 Kresoler (summ e.a e.a e.a <0,03 <0,03 2,4-Dimetylfenol e.a e.a e.a <0,01 <0,01 2,5-Dimetylfenol e.a e.a e.a <0,01 <0,01 2,6-Dimetylfenol e.a e.a e.a <0,01 <0,01 3,4-Dimetylfenol e.a e.a e.a <0,01 <0,01 o-etylfenol e.a e.a e.a <0,02 <0,02 m-etylfenol e.a e.a e.a <0,01 <0,01 Tymol e.a e.a e.a <0,01 <0,01 2,3/3,5-Dimetylfenol+4-Etylfenol e.a e.a e.a <0,01 <0,01 Noter till tabell: 1 Riktvärde för "Nivå för mindre än ringa risk" (MÄRR). Naturvårdsverket. (2010). Återvinning av avfall i anläggningsarbeten. Handbok 2010:1. 2 SPI. (2010). Efterbehandling av förorenade bensinstationer och dieselanläggningar. Tabell Förslag på haltnivåer för bedömning av r 3 Naturvårdsverkets generella riktvärden för förorenad mark. Riktvärdena gällande från Se även Naturvårdsverket. (2009). Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Rapport Riktvärde anges för Känslig Markanvändning (KM) och Mindre Känslig Markanvändning (MKM) 4 Rekommenderade haltgränser för farligt avfall. Avfall Sverige. Uppdatering av bedömningsgrunder för förorenade massor. Rapport 2007:01. *Oorganiskt/organiskt **Lättlösligt/icke lättlösligt < Innebär halter under laboratoriets rapporteringsgräns. e.a. Ämne ej anlayserat Blåmarkerad Gulmarkerad Orangemarkerad Rödmarkerad Fetstil Riktvärde för nivå för mindre än ringa risk överskrids Riktvärde för KM överskrids Riktvärde för MKM överskrids Riktvärde för farligt avfall överskrids Anger att risk för fri fas föreligger
