1 Identifiering av översvämningsrisk vid extremregn för fastigheten Oxelbergen1:2 och förslag på åtgärder (En intern översyn) NORRKÖPINGS KOMMUN STADSBYGGNADSKONTORET, TEKNISKA KONTORET Postadress Besöksadress Telefon Telefax E-post Norrköpings kommun Förvaltningshuset Rosen Stadsbyggnadskontoret Trädgårdsgatan (vxl) Internet Trädgårdsgatan Norrköping [FÖRETAGETS NAMN] [Företagets adress]

2 1 (8) Datum Diarienummer 2011/ Tillvägagångssätt En ny detaljplan för området är under arbete och för att skapa rätt förutsättningar och ge rätt restriktioner för dagvattenhanteringen är det nödvändigt att ha varit på plats. Då vissa ytor inom fastigheten Oxelbergen 1:2 ser extra utsatta ut för översvämning vid ett extremregn enligt översvämningskartering ur Norrköpings kommun digitala kartsystem (DIKA) genomfördes ett platsbesök tillsammans med tekniska kontorets expert avseende dagvattenfrågor. Platsbesöket var nödvändigt för att kunna se vad vattennivåerna på innebär och vilka risker och åtgärder som krävs, se figur 1. Närvarande: Maria Rothman, tekniska kontoret, dagvatten Per Cedervall, medverkande konsult, stadsbyggnadskontoret, mark- och exploatering Azita Taheri, stadsbyggnadskontoret, fysisk planering Tommy Svärd, Kungsleden Emma Svahn, praktikant, tekniska kontoret Postadress Besöksadress Telefon E-post Norrköpings kommun Telefax Internet NKN2010 Utgåva

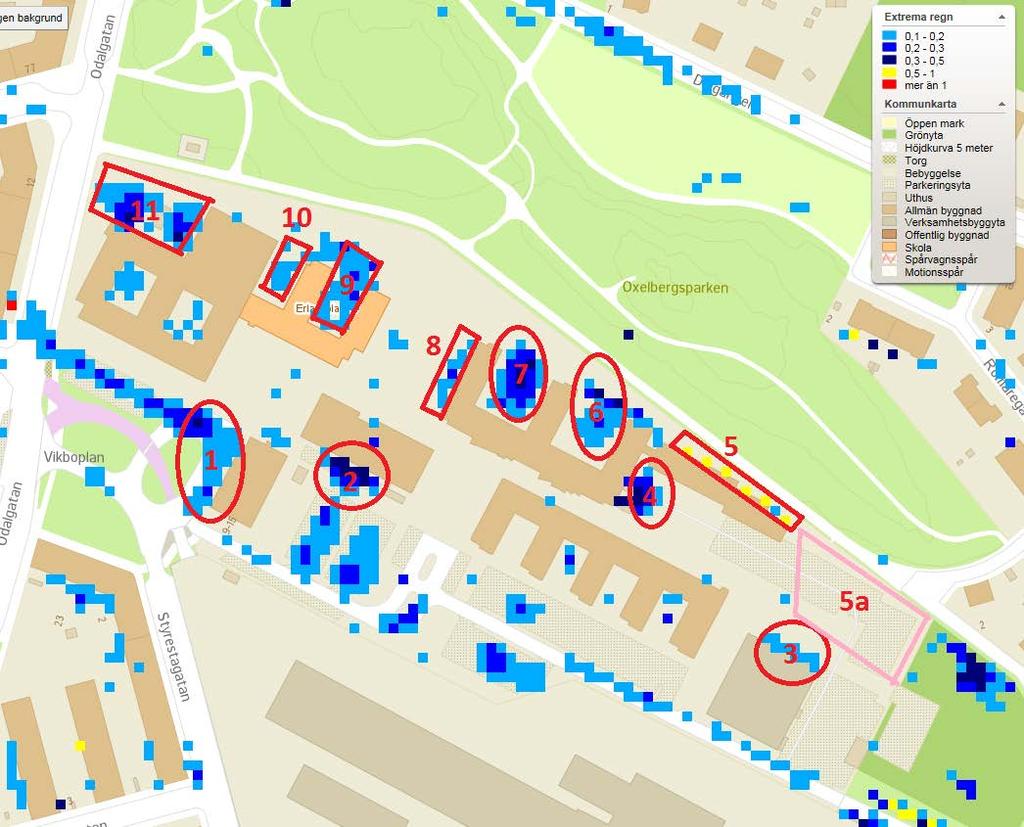

3 NORRKÖPINGS KOMMUN 2(8) Kartan redovisar problemområden(siffror1-11) vid100-årsregn. Färgade områden (blå) redovisar eventuella problemområden inom planområdet. Maximalt vattendjup vid 100-årsregn redovisas i blått (0,1 0,2 m). Kartbild: Norrköpings kommun.

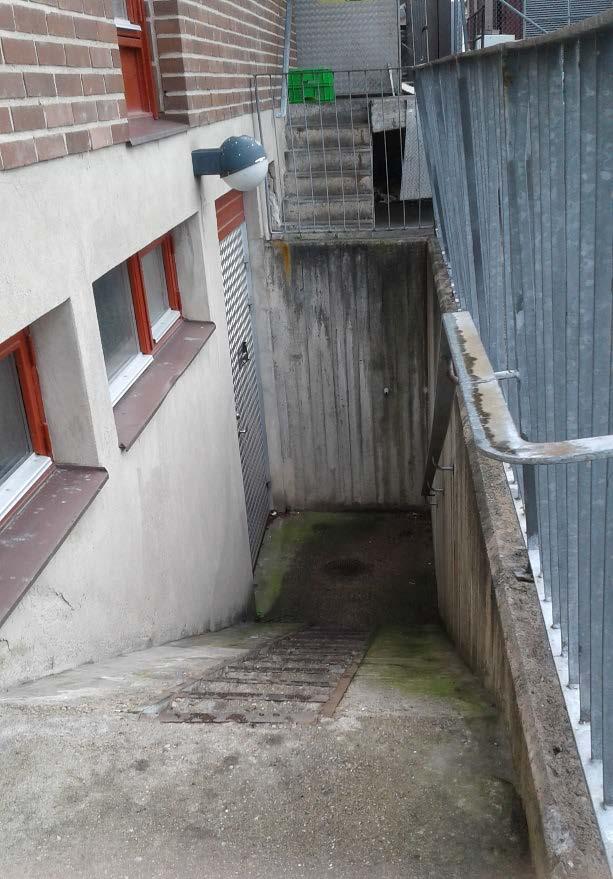

4 NORRKÖPINGS KOMMUN 3(8) Område 1 Östra stationsbyggnad. Fönster och dörrar ligger högt över grundläggningsnivån. Område 2 Nedsänkning i marken. Trappa som går ner till källare. Relativt stor asfalterad parkering som ligger framför där marken lutar mot huset och nedgången. Brunn finns längst ner i nedgången. Bedömning: Stor risk för översvämning. Område 2, bild: tekniska kontoret Område 2, bild: tekniska kontoret

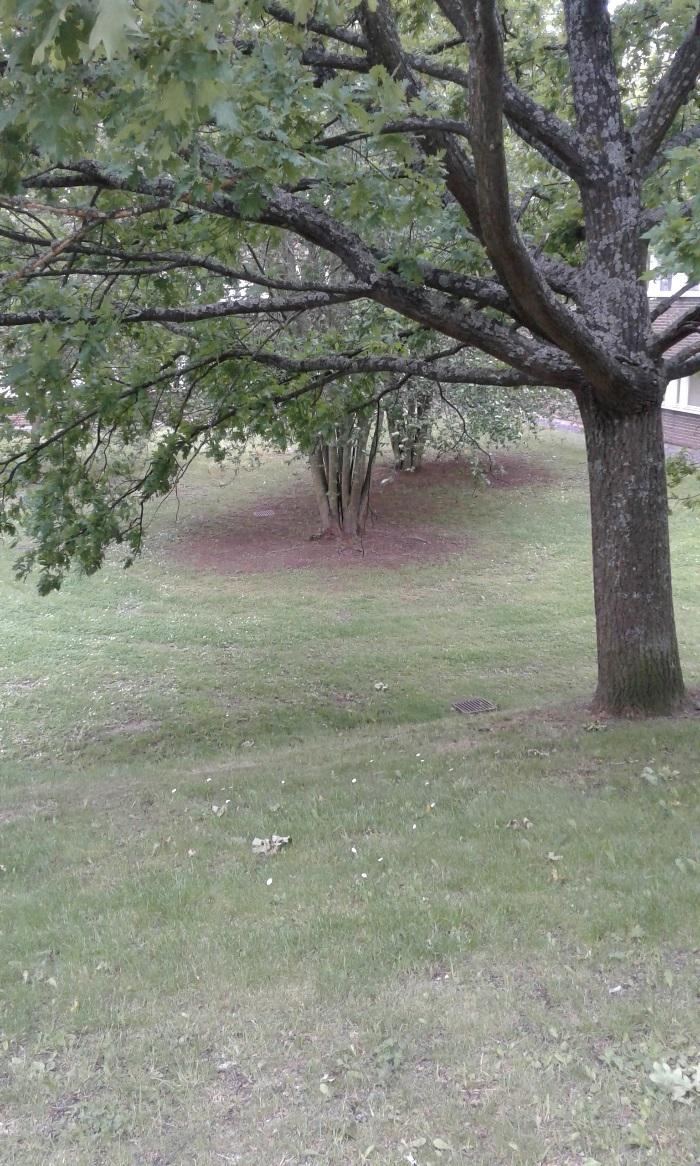

5 NORRKÖPINGS KOMMUN 4(8) Åtgärd: Att bygga igen nedgången om den inte längre behövs eller används. Att avlägsna i så fall fönstren som sitter vid nedgången eller valla in det med någon form av kant. Att bygga en högre kant till nedgången och sätta en vattentät dörr. Att installera tak över trapphålet och att sätta igen brunnen i bottnen. Område 3 Lågpunkt vid huset. Inga dörrar eller låga fönster. Område 4 Lutning mot huset. Nivån för dörrar och fönster ligger högt över marknivån. Område 3, bild: tekniska kontoret

6 NORRKÖPINGS KOMMUN 5(8) Område 5 Lutning mot gammal barackbyggnad som förmodligen ska rivas. För att komma upp till nivå med cykelvägen bredvid krävs fyllning på ca 3 m. Område 5, bild: tekniska kontoret Bedömning: Stor risk för översvämning. Åtgärd: Att anlägga mur längst cykelvägen. Hur långt muren måste gå och hur den påverkar området 5a behöver undersökas. Att fylla upp så att nybyggt hus ligger en viss nivå över cykelvägen och med fall mot cykelvägen. Huset skulle kunna vara ett suterränghus. Att flytta ut huset några meter för att kunna skapa en lågpunkt innan huset, se bilden nedan Principskiss över lågpunkt där vatten kan stå. Bild: Tekniska kontoret.

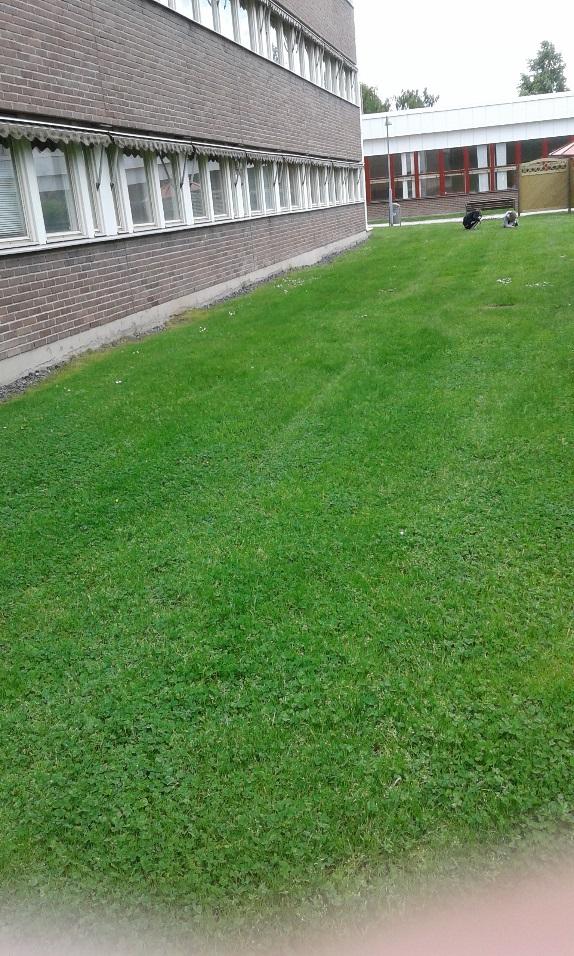

7 NORRKÖPINGS KOMMUN 6(8) Område 6 Stor gräsmatta. Marken lutar lite från huset och lägsta punkt är en vid en brunn en bit från huset. Området med låg nivå är relativt stort. Område 6, bild: tekniska kontoret Område 7 Inga dörrar och viss marginal till fönster. Område 8 Ingen jättebra lutning från huset men det finns inga ingångar och fönstren sitter högt upp.

8 NORRKÖPINGS KOMMUN 7(8) Område 8, bild: tekniska kontoret Område 9 Område med lekplats. Sandlåda och grus på marken. Ingen lutning mot huset. Område 10 Asfaltsbelagd mark. Marken går upp lite vid innegården och ligger någon högre där än utanför. Bra lutning från huset.

9 NORRKÖPINGS KOMMUN 8(8) Område 11 Upphöjning vid ingångarna. Fönstren sitter högt upp. Om nytt hus ska byggas på parkeringen framför ska huset ligga 3 dm över intilliggande mark. Ska nedfart till källare eller garage byggas, ska det skyddas mot inrinnande vatten. Område 11, bild: tekniska kontoret
