1 Dagvattenutredning Del av Druvefors NEJLIKAN 3 m.fl. Borås Reviderad Uppdragsnummer: Upprättad av: Åke Andersson

2 2 1. Allmänt 1.1 Riktlinjer från Borås Stad Dagvattenutredningen är utförd med utgångspunkt från Borås Stads mål och riktlinjer som framgår i dokumenten "Riktlinje för dagvatten i Borås Stad", "Dagvatten i Borås Stad" och "Vad som bör ingå i en dagvattenutredning till en detaljplan". 2 olika beräkningsmetoder anvisas i "Vad som bör ingå i en dagvattenutredning till en detaljplan" och enligt muntlig uppgift från Borås energi och miljö AB skall beräkningsmetoden med nollalternativ väljas. Det innebär att nya dagvattenflöden inte för överstiga befintliga vid ett 10 årsregn med 10 min varaktighet. Eventuell ökning skall flödesregleras inom planområdet. 1.2 Orientering På uppdrag av Hökerum Bygg AB har Mark & Landskap i Väst AB upprättat denna Dagvattenutredning. Utredningen utgör ett underlag för planarbetet för Nejlikan 3 m.fl. Avsikten är att Hökerum Bygg skall uppföra sammanlagt ca 160 lägenheter i flerbostadshus. Ett 20 våningar högt punkthus placeras i fonden av Druveforsvägen sett från norr och skapar en visuell kontakt mellan Druveforsvägen och centrala Borås. Två kvarter med bostäder i 7 våningar placeras mellan det nya punkthuset och textilmuseet. Dessa kvarter tar upp Textilmuseets karaktär och skala och bygger vidare på Druveforsvägens bebyggelsestruktur. Det befintliga gaturummet förstärks och Druveforsvägen blir en naturlig fortsättning på Borås centrum. Parkering sker i huvudsak i garage under mark.

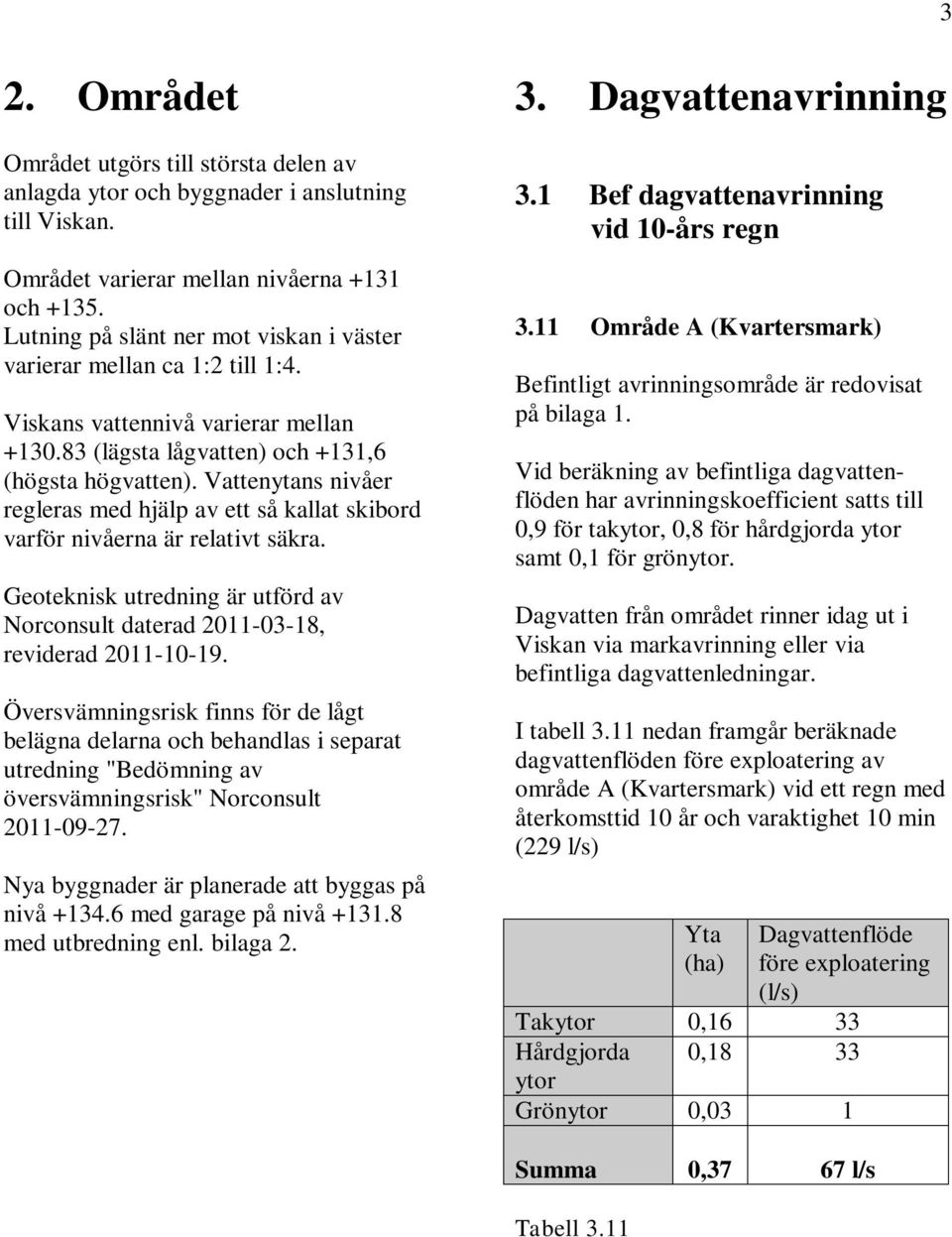

3 3 2. Området Området utgörs till största delen av anlagda och byggnader i anslutning till Viskan. Området varierar mellan nivåerna +131 och Lutning på slänt ner mot viskan i väster varierar mellan ca 1:2 till 1:4. Viskans vattennivå varierar mellan (lägsta lågvatten) och +131,6 (högsta högvatten). Vattenytans nivåer regleras med hjälp av ett så kallat skibord varför nivåerna är relativt säkra. Geoteknisk utredning är utförd av Norconsult daterad , reviderad Översvämningsrisk finns för de lågt belägna delarna och behandlas i separat utredning "Bedömning av översvämningsrisk" Norconsult Nya byggnader är planerade att byggas på nivå med garage på nivå med utbredning enl. bilaga Dagvattenavrinning 3.1 Bef dagvattenavrinning vid 10-års regn 3.11 Område A (Kvartersmark) Befintligt avrinningsområde är redovisat på bilaga 1. Vid beräkning av befintliga dagvattenflöden har avrinningskoefficient satts till 0,9 för tak, 0,8 för hårdgjorda samt 0,1 för grön. Dagvatten från området rinner idag ut i Viskan via markavrinning eller via befintliga dagvattenledningar. I tabell 3.11 nedan framgår beräknade dagvattenflöden före exploatering av område A (Kvartersmark) vid ett regn med återkomsttid 10 år och varaktighet 10 min (229 l/s) före exploatering Tak 0,16 33 Hårdgjorda 0,18 33 Grön 0,03 1 Summa 0,37 67 l/s Tabell 3.11

4 Område A (Allmän platsmark) Befintligt avrinningsområde är redovisat på bilaga 1. Vid beräkning av befintliga dagvattenflöden har avrinningskoefficient satts till 0,8 för hårdgjorda samt 0,1 för grön. Dagvatten från området rinner idag ut i Viskan via markavrinning eller via befintliga dagvattenledningar. I tabell 3.12 nedan framgår beräknade dagvattenflöden före exploatering av område A (allmän platsmark) vid ett regn med återkomsttid 10 år och varaktighet 10 min (229 l/s) 3.13 Område B Befintligt avrinningsområde är redovisat på bilaga 1. Vid beräkning av befintliga dagvattenflöden har avrinningskoefficient satts till 0,8 för hårdgjorda samt 0,1 för grön. Dagvatten från området rinner idag ut i Viskan via markavrinning eller via befintliga dagvattenledningar. före exploatering för område B framgår av tabell I tabell 3.13 nedan framgår beräknade dagvattenflöden före exploatering av område B vid ett regn med återkomsttid 10 år och varaktighet 10 min (229 l/s) före exploatering Hårdgjorda 0,11 20 Grön 0,14 3 Summa 0,25 23 l/s Tabell 3.12 före exploatering Hårdgjorda 0,24 44 Grön 0,07 2 Summa 0,30 46 l/s Tabell 3.13

5 5 3.2 Ny dagvattenavrinning vid 10-års regn (Beräkningsalternativ 1: Jämförelse av 0-situation vid 10- års regn) 3.21 Område A (Kvartersmark) Nytt avrinningsområde är redovisat på bilaga 2. Beräkning av dagvattenflöde efter exploatering har utförts för ett regn med återkomst 10 år och varaktighet 10 min (229 l/s) med följande avrinningskoefficienter: Tak: 0,9 Hårdgjorda : 0,8 Grön: 0,1 Ytor på terrassbjälklag: 0,5 I tabell 3.21 angivet dagvattenflöde anger nytt flöde före fördröjning för område A (Kvartersmark) Område A (Allmän platsmark) Nytt avrinningsområde är redovisat på bilaga 2. Beräkning av dagvattenflöde efter exploatering har utförts för ett regn med återkomst 10 år och varaktighet 10 min (229 l/s) med följande avrinningskoefficienter: Grön: 0,1 Stenmjölsgång (gångväg): 0,6 I tabell 3.22 angivet dagvattenflöde anger nytt flöde före fördröjning för område A (Allmän platsmark). efter exploatering Tak 0,11 23 Hårdgjorda 0,06 11 Grön 0,08 2 Ytor på terrassbjälklag 0,12 14 efter exploatering Gångväg 0,05 7 Grön 0,20 5 Summa 0,25 12 l/s Tabell 3.22 Summa 0,37 50 l/s Tabell 3.21

6 Område B Nytt avrinningsområde är redovisat på bilaga 2. Beräkning av dagvattenflöde efter exploatering har utförts för ett regn med återkomst 10 år och varaktighet 10 min (229 l/s) med följande avrinningskoefficienter: Hustak: 0,9 Hårdgjorda : 0,8 Grön: 0,1 Ytor på terrassbjälklag: 0,5 I tabell 3.23 angivet dagvattenflöde anger nytt flödet före fördröjning i fördröjningsmagasin för område B. efter exploatering Tak 0,11 23 Hårdgjorda 0,06 11 Grön 0,04 1 Ytor på terrassbjälklag 0,09 10 Summa 0,30 45 l/s Tabell Förändring i dagvattenavrinning vid 10-års regn Belastningen från planområdet på dagvattensystemet kommer enl. beräkning ovan att minska pga. mindre tak och mer grön. För att uppnå en 0-situation krävs alltså ingen fördröjning av dagvattnet för varken kvartersmarken eller allmän platsmark Dagvattenhantering Dagvatten från byggnad behöver ledas ut till Viskan genom ledning under parkmarken mellan kvarteret och Viskan. Pumpning av dräneringsvatten kommer att behöva utföras för byggnad. Omläggning av allmän dagvattenledning kommer att behöva utföras (se Bilaga 3). 4. Föroreningar Eftersom huvuddelen av kvartersmarken kommer att bestå av tak, icke trafikerade gångvägar (parkering sker till allra största delen i garage) samt grön kommer mängden föroreningar som förs till Viskan via dagvattnet att bli mycket ringa under förutsättning att material i takbeläggning mm ej utförs av oskyddade av koppar och zink. Befintlig parkering på allmän platsmark kommer att förändras till park med grön och stenmjölsgångar vilket kraftigt minskar risken för föroreningar jämfört med dagens situation där körnas dagvatten leds direkt till Viskan. Någon ytterligare rening av dagvatten bedöms ej krävas för varken kvartersmarken eller allmän platsmark.

7

8

9 Bilaga 3 NEJLIKAN PLAST / 200 SNB D300 DNB4364 DDB7276 S1600 PEH / 250 DDB SPRINKLER- SERVIS ET 2X114.3 /350 PLAST / 200 SNB DNB SKN140 SNB6647 S SNB DNB4368 DDB5127 DDB5109 ET 2X / , SNB10759 DDB DNB4366 SNB10760 Bef. D 225 borttages DDB5110 NY DNB L 17 SPP DUT639 DUT640 Bef. D 225 borttages Bef. Dbr borttages NY D 250 PP ET 2X / VL Självlänsande PEH / 250PEH / 250 V1HR150 L PEH /1 6 Automatisk luftn.ventil Gemensam S,D-servis till 35 S225 VL70 Kellgrensg och Druveforsvägen NY DNB DUT837 Bef. D 225 lägges om till D 250 PP ET 2X114.3/ S/1350 S1600/ 23 DDB7244 T PEH /140 PEH 114.3/2/250 LUFTLEDNING PLÅT 2X14.3 / 500 VL 74/90 Lr RELINAD 1992 DUT838 PEH / 225 DDB ,3 129,26 ET. n1 00 /1 / 350 SIGNALKABEL SIGNALKABEL L F R T ,26 PEH / SNB10761 SNB ,26 PEH / DDB SNB6661 DNB / A DDB S/1350 S1600/ L DNB5547 VL600 Borås Stadsbyggnadskontor Skala = 1:600
