1 Datum: Författare: Anna Ludzia Rapportnummer: R Utredning Sund Behov av dagvatten

2 2 (10) Innehållsförteckning 1 Inledning Bakgrund och syfte Uppdrag Förutsättningar Styrande dokument Underlag och källor Koordinat och höjdsystem Befintliga förhållanden Beskrivning av området Topografi och markslag Natur- och kulturintressen Geologi, geoteknik och hydrologi Recipienter och miljökvalitetsnormer Befintlig dagvattenhantering Markavvattningsföretag Noteringar vid platsbesök Planområdets föreslagna utformning Föreslagen dagvattenhantering Slutsats

3 3 (10) 1 Inledning 1.1 Bakgrund och syfte Området Sund beläget sydöst om Vånga finns med i kommunens VA-plan för utbyggnad Totalt rör det sig om 41 fastigheter som är tänkt att ingå i VO vatten, spillvatten och eventuellt dagvatten. I dagsläget hanteras dagvattnet med LOD samt avledning via gemensamma diken inom området. I samband med utbyggnad av kommunalt vatten och spillvatten bör fastigheter med behov av dagvattentjänster även ingå i VO för dagvatten. 1.2 Uppdrag En inledande dagvattenutredning som klargör behovet om VO för dagvatten. 2 Förutsättningar Denna utredning tar hänsyn till befintliga förhållanden inom området samt eventuella förändringar på närliggande områden eller kommunalt övertagande av vägar. I dagsläget är samtliga tomter inom detaljplanområdet bebyggda och inga planer finns på förtätning eller annan större förändring. 2.1 Styrande dokument Rapportmall till dagvattenutredning Norrköping Vatten och Avfall Riktlinjer för dagvattenhantering i Norrköpings kommun Norrköping kommun Underlag och källor Detaljplan för Vånga Prästgård 1:10 m.fl. akt nr:05-vga-708, Antagna tillägg till detaljplanen för Vånga Prästgård 1:10 m.fl. akt nr: 05-VGA- 708.VOL2, Jordartskarta, SGU Kartmaterial, DIKA, Norrköping kommun Höjddata från luftburen laserscanning, Norrköping kommun, erhållen Telefonkontakt med Kenneth Nilsson, ordförande i Horkens förening 2.3 Koordinat och höjdsystem Gällande koordinatsystem för uppdraget är Sweref och höjdsystem RH

4 4 (10) 3 Befintliga förhållanden 3.1 Beskrivning av området Området Sund, med en areal på ca 30 ha, är beläget ca 2 km sydost om Vånga vid sjön Horken. Detaljplaneområdet Vånga Prästgård 1:10 m.fl. var från början tänkt som fritidsområde men i dagsläget har drygt hälften av fastigheterna permanentboenden. Områdets karaktär liknar ett typiskt fritidshusområde, gatorna är smala med grusbeläggning som ägs och driftas av vägsamfällighen; Horkens vägförening. Figur 1 Orienteringskarta. Norrköpings kommun. 3.2 Topografi och markslag Området är kuperat med varierande markhöjder, se figur2. Stora delar av området har en naturlig lutning mot kanalen som löper genom områdets västra del till recipienten Horken. Genom den nordöstra delen av området sträcker sig en bergsrygg delvis bevuxen med lövskog, största delen av tomterna är förlagda på gammal åkermark enligt detaljplan från Höjdförutsättningar i området innebär att markavrinning endast sker från berört område. Därför påverkas ur dagvattensynpunkt inte området av kringliggande områdens mark. Den anlagda kanalen i områdets västra del tillför en del vatten in i området från uppströms markavvattning utanför berört område. Då kanalen är djupt anlagd och fastigheterna höjdmässigt ligger betydligt högre än kanalen med en lutning mot kanalen anses risken som liten att större flöden i kanalen skulle kunna utgöra någon risk för bebyggelsen i området. 4

5 5 (10) Figur 2 Höjddata över utredningsområdet ur Q-GIS. Norrköpings kommun Osv Natur- och kulturintressen Recipienten Horken är klassad som naturvårdsområde av kommunalt intresse. Sjön har ett högt rekreationsvärde, höga naturvärden samt ett rikt fågelliv. 3.4 Geologi, geoteknik och hydrologi Marken i Sund består till största delen av postglacial lera samt finlera med stora inslag av berg i dagen. Figur3 visar ett utdrag från SGUs jordartskarta. Den postglaciala leran samt finleran bedöms ha låg infiltrationskapacitet medan berg bedöms ha medelhög infiltrationskapacitet. 5

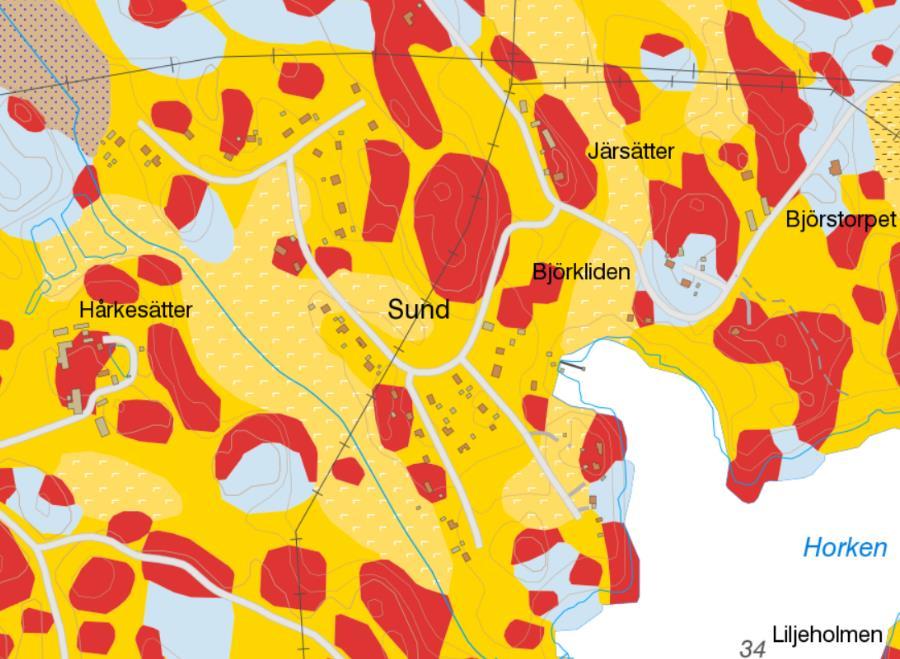

6 6 (10) Figur 3 SGU jordartskarta. Sveriges geologiska undersökning Grundvattennivåerna i området är ej kända. Enligt ordföranden i föreningen Horken har en sänkning av grundvattennivån skett vilket resulterat i svårigheter att klara av vattenförsörjningen till vissa hushåll. I samband med projektering av vatten och spillvatten kommer en geoteknisk undersökning genomföras. Denna är dock ej påbörjad i dagsläget. 3.5 Recipienter och miljökvalitetsnormer Recipienten, Horken och dess badplats som ligger i anslutning till området klassas med måttlig ekologisk ytvattenstatus och den kemiska statusen är ej klassad. Hit avleds dagvatten från området via kanalen anlagd i områdets västra del. Enligt Norrköpings kommuns riktlinjer för dagvatten klassas Horken som en känslig recipient och risken för påverkan av dagvattenkvaliteten till följd av markanvändning anses vara låg. Detta innebär att ingen rening av dagvatten krävs enligt gällande dagvattenriktlinjer. 3.6 Befintlig dagvattenhantering I figur4 redovisas den naturliga markavrinningen från områdets delavrinningsområden innnan exploateringen. Utifrån höjdförhållanden konstateras att en stor del av avrinningen sker till kanalen som löper genom områdets västra del, markerat med blå pilar. Avrinningen från områdets östra delar sker direkt till recipienten Horken. 6

7 7 (10) Figur 4 Markavrinning inom området. Inom området finns ett anlagt dagvattensystem bestående av vägdiken ner till den anlagda kanalen som har sitt utlopp i Horken. Dessa diken ägs och driftas av Horkens vägförening och enligt ordföranden är systemet välfungerande. Planer finns på justering av vissa diken men först efter vatten och spillvatten blivit anlagt i området. Figur 5. Hö: Kanalen genom området. Vä: Dike i området. 7

8 8 (10) Enligt ordföranden finns i dagsläget inga problem med översvämningar i samband med större regn. Figur6 visar djup på stående vatten vid extrema regn. Utifrån denna kan konstateras att vatten blir stående i obebyggda lågpunkter och inga fastigheter riskerar att ta skada till följd av regn. Figur 6 Extrema regn. Norrköping kommun. 3.7 Markavvattningsföretag Inom utredningsområdet finns markavvatttningsföretaget Göstad, Sunkerstad, Smedby, Berga, Harkesäter markerat med går färg i figur7 samt sjösänkningsföretaget Sjön Horkens sänkning och i Vånga markerat med grå färg. Om behovet finns för en vidare dagvattenutredning bör dessa studeras mer ingående. Figur 7 Karta med markavvattningsföretag. Länsstyrelsen Östergötland 3.8 Noteringar vid platsbesök Vid platsbesöket i området sågs ett sammanhängande dikessystem som såg välskött ut. Även höjdsättningen på fastigheter, gator och diken verkade se bra ut. 8

9 4 Planområdets föreslagna utformning 9 (10) Gällande detaljplan för området, Vånga Prästgård 1:10 m.fl. är från 1971 med tillägg till detaljplan antaget Bestämmelser i denna anger: En största byggnadsarea för huvudbyggnad på 80m 2. Där byggnaden får uppföras på minst 4,5 m från grannens tomtgräns. En största byggnadsarea för uthus på 25m 2. En minsta tomtyta på 1800m 2. Ingen anordning av källare. Figur 8 Byggnadsplan Vånga Prästgård 1:10 m.fl. Samtliga tomter är i dagsläget bebyggda. I dagsläget finns inga planer på förtätning eller tillbyggnad i området. Inga planer på kommunalt övertagande av vägar eller asfaltering. I gällande ÖP finns inga planer på kringliggande områden och detta är bekräftat med SPK. Närmaste område som är utpekat för utveckling är Vånga, beläget ca 2 km nordväst om Sund. Dagvattensituationen i Sund bedöms inte påverkas av en eventuell utveckling av Vånga. Enligt ordförande i Föreningen Horken finns inga planer på större förändringar inom området. Från diskussioner med boende finns ett önskemål att öka byggnadsarean något. Dock rör det sig om en marginell ökning vilket inte bör ha någon inverkan på markavrinningen i området. 9

10 5 Föreslagen dagvattenhantering 10 (10) Eftersom området i dagsläget har ett välfungerande öppet dagvattensystem samt ingen översvämningsproblematik anses det inte finnas behov för att dagvatten ska ingå i VO. Föreningen har även uttryckt att de inte är intresserade av att dagvatten skall ingå i VO. 6 Slutsats Utifrån rådande förutsättningar samt inga planer på större förändringar i närtid görs bedömningen att det inte finns behov för att dagvatten ska ingå i VO. Avvattning från området sker i dagsläget via diken och en kanal som ägs och underhålls av föreningen samt ett markavvattningsföretag. Från deras håll finns inget intresse av ett eventuellt övertagande av detta system. Tomternas stora area, relativt lilla byggnadsarea, stora områden med naturmark, grusvägar inom området och inga planer på ökade hårdgjorda ytor innebär en naturlig avrinning med låga flödestoppar. Om dessa förutsättningar förändras i framtiden innebär det att en ny bedömning gällande dagvatten bör göras. 10
