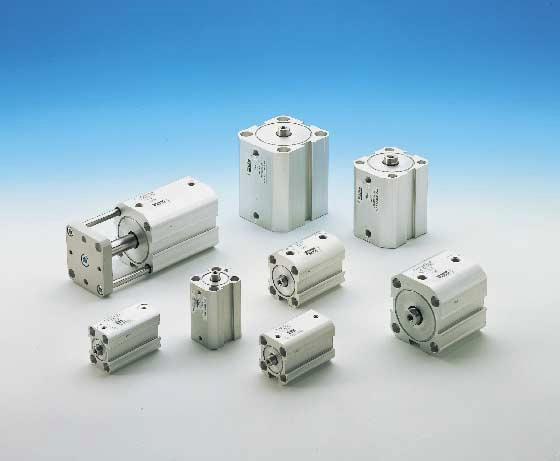

1 Cylindrar för pneumatik Serie P1J Katalog S-ul
2 Genomgående fästhål med gänga i båda ändar för enkel montering av cylinder och beslag. Returfjäder för enkelverkande varianter. Kolvstång av rostfritt stål. Kolvstångstätning med låg friktion. Magnetkolv som standard. P1J-G i vridstyrt utförande. Effektiv avstrykare Slätt mantelrör för höga hygieniska krav. T-spår på tre sidor för valfri infästning av sensor. Dubbel- och enkelverkande versioner Cylinderserien från Parker Pneumatic är anpassad för ett stort antal applikationsområden. Cylindrarna är speciellt lämpliga för lättare uppgifter inom t ex förpacknings-, livsmedels- och textilindustrin. Omsorgsfull konstruktion och genomgående hög kvalitet borgar för lång livslängd och bästa totalekonomi. Den kompakta konstruktionen med genomgående fästhål, som är försänkta på båda sidor med gängor, gör cylindern enkel att montera såväl utan som med beslag. Cylindrarna tillverkas i diametrarna 12, 20, 25, 32, 40, 50 och 63, med slaglängder upp till 100. Den enkelverkande versionen tillverkas i saa diametrar som den dubbelverkande och med slaglängder upp till 50. Alla cylindertyper har magnetkolv som standard och är initialsmorda med vårt livsmedelsanpassade fett. Tungelementsensorer och elektroniska sensorer finns som tillbehör. Sensorerna kan enkelt monteras i valfritt T-spår på tre sidor av manteln. Vridstyrd version Cylindern kan levereras med en påbyggd vridstyrning. Den ger en kontrollerad kolvstångsrörelse och medger samtidigt att cylindrarna kan ta upp ett vridande moment på kolvstången och/eller en tvärkraft. Vridstyrningen består av en kraftig fästplatta och två styrgeidrar som är lagrade i cylinderhuset. I fästplattan finns förborrade hål för fastsättning. Tillvalsmöjligheter Förutom ett stort urval av standardcylindrar, finns P1J i flera standardvarianter såsom valfri slaglängd, förlängd kolvstång och genomgående kolvstång m.m. Till detta koer ett komplett sensor- och beslagsprogram. 2
3 Ren yttre design Cylindergavlarna har inga fickor eller andra godsursparningar som samlar smuts eller vätska. Rengöringen blir både enkel och effektiv. Dubbelverkande Korrosionsbeständig Redan i sitt grundutförande har cylindrarna en god korrosionsbeständighet genom materialval och ytbehandling för att passa direkt i krävande miljöer. Då cylinders ändplan inte blir helt anodiserade i standardutförandet, kan man vid beställning specificera extra anodisering för att erhålla ett extra korrosionsskydd. Beröringsfri avkänning Ett komplett program av sensorer för beröringsfri avkänning finns som tillbehör. Sensorerna är av tungelements och elektronisk typ. De levereras med ingjuten anslutningskabel eller för anslutning med kontaktdon med ingjuten kabel. Dubbelverkande, genomgående kolvstång Beslagsprogram Ett program av ytbehandlade beslag finns som tillbehör. Varianter Förutom grundutföranden finns Parker Pneumatics cylinderserier i ett flertal standardvarianter för att uppfylla mera långtgående krav på funktions och miljöanpassning: Cylindrar med specialslaglängd Cylindrar med förlängd kolvstång Genomgående kolvstång Genomgående, hålad kolvstång Enkelverkande cylinder Cylindrar med eloxerade ändplan Cylindrar med vridstyrning för kontrollerad styrning av kolvstången Enkelverkande, fjäderretur Dubbelverkande, vridstyrning Innehållsförteckning Sida Allmänt 2 P1J- huvuddata 4 Beställningsdata 6 Påbyggd vridstyrning 10 Beslag och tillbehör 12 Sensorer 15 3
4 Huvuddata Cylinder- Cylinder Kolvstång Total massa Total massa, vridstyrd Luftför Anslutn. beteckning dia. area dia. area gänga vid Tillägg vid Tillägg bruk- gänga (female) 0 per 10 0 per 10 ning slagl. slagl. slagl. slagl. cm 2 cm 2 kg kg kg kg liter Dubbelverkande P1J-S 012 DS 12 1,13 6 0,28 M3 0,06 0, ,0139 1) M5 P1J-S 020 DS 20 3, ,78 M5 0,13 0,030 0,17 0,033 0,0385 1) M5 P1J-S 025 DS 25 4, ,78 M5 0,15 0,035 0,21 0,038 0,0633 1) M5 P1J-S 032 DS 32 8, ,13 M6 0,20 0,044 0,27 0,050 0,1050 1) G1/8 P1J-S 040 DS 40 12,6 12 1,13 M6 0,29 0,054 0,40 0,058 0,1680 1) G1/8 P1J-S 050 DS 50 19,6 16 2,01 M8 0,50 0,070 0,65 0,080 0,2610 1) G1/8 P1J-S 063 DS 63 31,2 16 2,01 M8 0,77 0,100 1,08 0,110 0,4220 1) G1/8 Enkelverkande P1J-S 012 SS 12 1,13 6 0,28 M3 0,06 0, ,0079 1) M5 P1J-S 020 SS 20 3, ,78 M5 0,13 0,030 0,17 0,033 0,0220 1) M5 P1J-S 025 SS 25 4, ,78 M5 0,16 0,035 0,22 0,038 0,0344 1) M5 P1J-S 032 SS 32 8, ,13 M6 0,21 0,044 0,28 0,050 0,0563 1) G1/8 P1J-S 040 SS 40 12,6 12 1,13 M6 0,30 0,054 0,41 0,058 0,0882 1) G1/8 P1J-S 050 SS 50 19,6 16 2,01 M8 0,52 0,070 0,67 0,080 0,1372 1) G1/8 P1J-S 063 SS 63 31,2 16 2,01 M8 0,80 0,100 1,11 0,110 0,2184 1) G1/8 1) Fri luftförbrukning per 10 slaglängd för ett dubbelslag vid 6 bar Materialspecifikation Dubbel- och enkelverkande Kolvstång Rostfritt stål, SS 2346 Kolvstångstätning Nitrilgui, NBR Kolvstångslagring, Ø20-Ø63 Flerskiktlager av PTFE/brons/stål Kolvlagring, Ø20-Ø63 UHMWPE A-lock, Ø12 Mässing Lock Aluminium Låsring, Ø12 Ytbehandlat stål O-ring, lock Ø12 Nitrilgui, NBR Mantelrör Eloxerad aluminium Kolv, Ø12 Mässing Kolv, Ø20-Ø63 Aluminium Kolvtätning Nitrilgui, NBR Returfjäder Ø12 Rostfritt stål, SS 2331 Returfjäder, Ø20-Ø63 Ytbehandlat stål Övriga data Arbetstryck max 10 bar Arbetstemperatur max +80 C min 20 C Initialsmord, behöver normalt inte tillsatssmörjas. Påbörjad tillsatssmörjning bör dock fortsätta. Viktigt! Tillse att cylindern är avluftad och koppla bort anslutningsslangarna för att säkerställa avbrott i lufttillförseln, innan ett yttre eller inre arbete med cylindern eller anslutna komponenter påbörjas. OBS! Luftkvaliten är avgörande för cylinderns livslängd (se ISO 8573). 4
5 Cylinderkrafter Värdena för cylinderkrafter är teoretiska och bör reduceras allt efter arbetsförhållandena. Cylinder beteckning Teoretisk cylinderkraft vid 6 bar plusslag minusslag N N Dubbelverkande P1J-S 012 DS P1J-S 020 DS P1J-S 025 DS P1J-S 032 DS P1J-S 040 DS P1J-S 050 DS P1J-S 063 DS Tvärkraftdiagram Tillåtna tvärkrafter som funktion av kolvstångsutskjutning. Tvärkraft [N] Cylinder beteckning Teoretisk cylinderkraft vid 6 bar plusslag Fjäderretur Nmax Nmin Nmax Nmin Enkelverkande P1J-S 012 SS P1J-S 012 SS P1J-S 012 SS P1J-S 020 SS P1J-S 020 SS P1J-S 020 SS P1J-S 020 SS P1J-S 020 SS P1J-S 020 SS P1J-S 025 SS P1J-S 025 SS P1J-S 025 SS P1J-S 025 SS P1J-S 025 SS P1J-S 025 SS P1J-S 025 SS P1J-S 025 SS U T Ø50, Ø63 Ø32, Ø40 Ø25 P1J-S 032 SS P1J-S 032 SS P1J-S 032 SS P1J-S 032 SS P1J-S 032 SS P1J-S 032 SS P1J-S 032 SS P1J-S 032 SS Ø12 Ø20 P1J-S 040 SS P1J-S 040 SS P1J-S 040 SS P1J-S 040 SS P1J-S 040 SS P1J-S 040 SS P1J-S 040 SS P1J-S 040 SS Kolvstångsutskjutning [] P1J-S 050 SS P1J-S 050 SS P1J-S 050 SS P1J-S 050 SS P1J-S 050 SS P1J-S 050 SS P1J-S 050 SS P1J-S 050 SS P1J-S 063 SS P1J-S 063 SS P1J-S 063 SS P1J-S 063 SS P1J-S 063 SS P1J-S 063 SS P1J-S 063 SS P1J-S 063 SS OBS! Alla tekniska data i katalogen är endast typdata 5
6 Beställningsnyckel P 1 J S D S Cylinder version S K Cylinderdia Cylindertyp/Funktion D K P S Standardcylinder Cylinder med eloxerade ändplan. Dubbelverkande, Ø12 - Ø63 Dubbelverkande, genomgående kolvstång, Ø20 - Ø63 Dubbelverkande, genomgående, hålad kolvstång, Ø20 - Ø63, max slagl Ej för cylinderversion G Enkelverkande, fjäderretur för slag, Ø12 - Ø63 Tätningsmaterial S N Slaglängd T ex 0025 = 25 För standardslagländer och maxlängder se tabell nedan. Standardtätningar, -20 C till +80 C Rostfri kolvstång Magnetkolv Fri från Teflon och koppar, Standardtätningar, -20 C till +60 C Magnetkolv G Cylinder med monterad vridstyrning, Ø20 - Ø63. Standardslaglängder Cylinder- Cylinder- Standardslaglängder i beteckning dia * * 80* 100* Dubbelverkande: P1J-S 012 D 12 P1J-S 020 D 20 P1J-S 025 D 25 P1J-S 032 D 32 P1J-S 040 D 40 P1J-S 050 D 50 P1J-S 063 D 63 Dubbelverkande med vridstyrning: P1J-G 020 D 20 P1J-G 025 D 25 P1J-G 032 D 32 P1J-G 040 D 40 P1J-G 050 D 50 P1J-G 063 D 63 Enkelverkande: P1J-S 012 S 12 P1J-S 020 S 20 P1J-S 025 S 25 P1J-S 032 S 32 P1J-S 040 S 40 P1J-S 050 S 50 P1J-S 063 S 63 * Standardslaglängder i enligt ISO
7 Dubbel- och enkelverkande cylinder l12 AF A*+ slagl. AA** + slagl. PL EE KF Genomgående kolvstång ØL ØM N O SW RR EA WH ZJ1* + slagl. ZJ2** + slagl. I BG WH + slagl. Ø MM R E Vridstyrd cylinder SS TT S T Y ØU ØV Genomgående kolvstång Z ØX HH ZJ3 + slagl. WH + slagl. Dimensioner Cylinderdia. A* AA** AF BG E EA EE HH I KF L l12 M MM N O PL 12 25, ,0 M5-3,5 M3 3,4 3,0 6,1 6 M4 15,0 6, , ,0 M5 14,8 5,5 M5 5,3 4,5 9,2 10 M6 21,5 6, ,5 47, ,5 M5 16,0 5,5 M5 5,3 4,5 9,2 10 M6 22,5 6, ,6 50, ,0 G1/8 15,7 5,5 M6 5,3 5,0 9,2 12 M6 25,5 10, ,0 52, ,0 G1/8 17,0 6,5 M6 6,9 5,0 10,5 12 M8 30,0 10, ,5 56, ,0 G1/8 19,0 6,5 M8 6,9 5,5 10,5 16 M8 35,0 10, ,0 60, ,5 G1/8 20,0 9,0 M8 9,3 5,5 15,0 16 M10 41,5 10,0 Cylinderdia. R RR S SS SW T TT U V WH X Y Z ZJ1* ZJ2** ZJ , , ,0 4,5 4,8 9,4 M ,8-52, ,0 4,5 6,0 9,4 M ,0 60,0 45, ,4 5,5 5,7 9,4 M ,5 63,5 55, ,4 5,5 7,0 11,5 M ,0 65,0 57, ,5 6,5 7,0 11,5 M ,0 71,0 65, ,5 9,0 8,0 14,5 M ,0 77,0 69,0 * A och ZJ1 = Dubbelverkande cylinder samt enkelverkande cylinder upp till slaglängd 30 ** AA och ZJ2 = Enkelverkande cylinder slaglängd 31 till 50 Längdtoleranser ±1 Slaglängdstoleranser +1,5/0 7
8 Data Arbetstryck Max. 10 bar Arbetstemperatur Max. +80 C Min. 20 C Dubbelverkande Cyl.diam Slagl. Betälln.-nr P1J-S012DS P1J-S012DS P1J-S012DS P1J-S012DS-0020 Ansl. M5 25 P1J-S012DS P1J-S020DS P1J-S020DS P1J-S020DS P1J-S020DS P1J-S020DS P1J-S020DS P1J-S020DS-0040 Ansl. M5 50 P1J-S020DS P1J-S025DS P1J-S025DS P1J-S025DS P1J-S025DS P1J-S025DS P1J-S025DS P1J-S025DS-0040 Ansl. M5 50 P1J-S025DS P1J-S032DS P1J-S032DS P1J-S032DS P1J-S032DS P1J-S032DS P1J-S032DS P1J-S032DS P1J-S032DS-0050 Ansl. G1/8 80 P1J-S032DS-0080 Dubbelverkande Cyl.diam Slagl. Betälln.-nr P1J-S040DS P1J-S040DS P1J-S040DS P1J-S040DS P1J-S040DS P1J-S040DS P1J-S040DS P1J-S040DS-0050 Ansl. G1/8 80 P1J-S040DS P1J-S050DS P1J-S050DS P1J-S050DS P1J-S050DS P1J-S050DS P1J-S050DS P1J-S050DS P1J-S050DS-0050 Ansl. G1/8 80 P1J-S050DS P1J-S063DS P1J-S063DS P1J-S063DS P1J-S063DS P1J-S063DS P1J-S063DS P1J-S063DS P1J-S063DS P1J-S063DS-0080 Ansl. G1/8 100 P1J-S063DS
9 Data Arbetstryck Max. 10 bar Arbetstemperatur Max. +80 C Min. 20 C Enkelverkande Cyl.diam Slagl. Betälln.-nr P1J-S012SS P1J-S012SS-0010 Ansl. M5 15 P1J-S012SS P1J-S020SS P1J-S020SS P1J-S020SS P1J-S020SS P1J-S020SS-0025 Ansl. M5 30 P1J-S020SS P1J-S025SS P1J-S025SS P1J-S025SS P1J-S025SS P1J-S025SS P1J-S025SS P1J-S025SS-0040 Ansl. M5 50 P1J-S025SS P1J-S032SS P1J-S032SS P1J-S032SS P1J-S032SS P1J-S032SS P1J-S032SS P1J-S032SS-0040 Ansl. G1/8 50 P1J-S032SS-0050 Enkelverkande Cyl.diam Slagl. Betälln.-nr P1J-S040SS P1J-S040SS P1J-S040SS P1J-S040SS P1J-S040SS P1J-S040SS P1J-S040SS-0040 Ansl. G1/8 50 P1J-S040SS P1J-S050SS P1J-S050SS P1J-S050SS P1J-S050SS P1J-S050SS P1J-S050SS P1J-S050SS-0040 Ansl. G1/8 50 P1J-S050SS P1J-S063SS P1J-S063SS P1J-S063SS P1J-S063SS P1J-S063SS P1J-S063SS P1J-S063SS-0040 Ansl. G1/8 50 P1J-S063SS
10 Data Arbetstryck Max. 10 bar Arbetstemperatur Max. +80 C Min. 20 C Dubbelverkande, vridstyrd Cyl.diam Slagl. Betälln.-nr P1J-G020DS P1J-G020DS P1J-G020DS P1J-G020DS P1J-G020DS P1J-G020DS P1J-G020DS-0040 Ansl. M5 50 P1J-G020DS P1J-G025DS P1J-G025DS P1J-G025DS P1J-G025DS P1J-G025DS P1J-G025DS P1J-G025DS-0040 Ansl. M5 50 P1J-G025DS P1J-G032DS P1J-G032DS P1J-G032DS P1J-G032DS P1J-G032DS P1J-G032DS P1J-G032DS P1J-G032DS-0050 Ansl. G1/8 80 P1J-G032DS-0080 Dubbelverkande, vridstyrd Cyl.diam Slagl. Betälln.-nr P1J-G040DS P1J-G040DS P1J-G040DS P1J-G040DS P1J-G040DS P1J-G040DS P1J-G040DS P1J-G040DS-0050 Ansl. G1/8 80 P1J-G040DS P1J-G050DS P1J-G050DS P1J-G050DS P1J-G050DS P1J-G050DS P1J-G050DS P1J-G050DS P1J-G050DS-0050 Ansl. G1/8 80 P1J-G050DS P1J-G063DS P1J-G063DS P1J-G063DS P1J-G063DS P1J-G063DS P1J-G063DS P1J-G063DS P1J-G063DS P1J-G063DS-0080 Ansl. G1/8 100 P1J-G063DS
11 Tekniska data Arbetsmedia torr, filtrerad tryckluft Arbetstryck max 10 bar Arbetstemperatur 20 C till +80 C Materialspecifikation, vridstyrning Fästplatta Eloxerad aluminium Gejdrar Rostfritt stål, SS 2346 Styrlager Flerskiktlager, PTFE/brons/stål Låsskruvar Ytbehandlat stål Övriga data enligt grundcylindern. Vridstyrning Cylinderserierna kan förses med en vridstyrning för kolvstången. Vridstyrningen ger en kontrollerad kolvstångsrörelse och medger samtidigt att cylindrarna kan ta upp ett vridande moment på kolvstången och/eller en tvärkraft. Vridstyrningen består av en kraftig fästplatta och två gejdrar som löper i två inpressade styrlager. Fästplattan, som har förborrade hål för fastsättning, är kopplad till kolvstången. Vridstyrningen finns för diametrarna 20, 25, 32, 40, 50 och 63 med slaglängder från 5 till 100. Vridstyrningen beställes monterad på cylindern enligt beställningsnyckel på sidan 6 och 10. Tillåtna tvärkrafter Tillåtna tvärkrafter som funktion av lastens avstånd enligt figur. Tyngdpunktscentrum Avstånd Slagl. Tvärkraftdiagram Tvärkraft [N] Ø63 20 Ø40, Ø50 10 Ø20, Ø25, Ø Avstånd [] Tvärkraft [N] Tillåtna vridmoment Tillåtna vridmoment enlgt nedanstående figur som funktion av lastens avstånd enligt tvärkraftfigur. Momentdiagram Moment [N] 2,0 M V 1,5 1,0 Ø63 0,5 Ø50 Ø40 Ø32 Ø20, Ø Avstånd [] 11
12 Fästen och tillbehör Kombinationer Sensorer Flänsfäste Gaffelfäste Flänsfäste P1J-cylinder Kulledsöra Pinnbult Fotfäste 12
13 Fästen Cylinderfästen Typ Beskrivning Cylinder Massa Betälln.-nr kg Flänsfäste MF1 Avsett för fast infästning av cylindern. Flänsen är utformad för montering på främre eller bakre gaveln. Material: Fäste: Eloxerad aluminium Skruv: Förzinkat stål 12 0,012 P1J-4DMB 20 0,031 P1J-4HMB 25 0,036 P1J-4JMB 32 0,052 P1J-4KMB 40 0,124 P1J-4LMB 50 0,151 P1J-4MMB 63 0,306 P1J-4NMB Cyl. A B C D E F G Ø 12 25, ,0 3,6 10 4, , ,0 3,6 15 6, , ,5 4,6 15 6, , ,0 4,6 15 6, , ,0 6,6 20 9, , ,0 6,6 25 9, , ,0 8, ,7 A B ØE C D ØF G Fotfäste Avsett för fast infästning av cylindern. Fästet är utformat för montering på främre och bakre gaveln. Material: Fäste: Eloxerad aluminium Skruv: Förzinkat stål 12 0,015 P1J-4DMF 20 0,016 P1J-4HMF 25 0,034 P1J-4JMF 32 0,030 P1J-4KMF 40 0,060 P1J-4LMF 50 0,072 P1J-4MMF 63 0,178 P1J-4NMF Cyl. A1* A2** B1* B2** C1* C2** D E F G H I Ø 12 42,0-50,0-54,4-3,5 12,7 17, ,5-51,0-57,5-3,5 12,7 22, ,5 63,5 58,0 73,0 64,5 79,5 4,5 16,0 23, ,3 67,3 58,7 76,7 65,3 83,3 4,5 16,0 27, ,7 71,7 66,5 84,5 75,2 93,2 6,5 19,0 31, ,7 76,7 71,5 89,5 80,3 98,3 6,5 19,0 37, ,0 89,0 88,0 108,0 99,0 119,0 8,5 25,4 43, E A + slagl. B + slagl. C + slagl. D G H I F * Dubbelverkande cylinder samt enkelverkande cylinder upp till slaglängd 30 ** Enkelverkande cylinder slaglängd 31 till 50 13
14 Fästen Cylinderfästen Typ Beskrivning Cylinder Massa Betälln.-nr kg Gaffelfäste Enligt ISO 8140 Avsett för ledbar infästning av cylindern. Fästet är ställbart i axiell riktning. Levereras komplett med axel. Skall kombineras med pinnbult. Material: Förzinkat stål 20 0,011 P1J-4HRC 25 0,011 P1J-4HRC 32 0,022 P1A-4DRC 40 0,022 P1A-4DRC 50 0,045 P1A-4HRC 63 0,045 P1A-4HRC I±J Cyl. A B C D E F G H I J Ø D 20 5 M5 2, , M5 2, , M6 3, , M6 3, , M8 5, , M8 5, ,5 B C G E F A H D Kulledsöra Enligt ISO 8139 Avsett för ledbar infästning av cylindern. Fästet är ställbart i axiell riktning. Skall kombineras med pinnbult. Material: Kulledsöra: Förzinkat stål Kulled: härdat stål 12 0,008 P1J-4DRS 20 0,019 P1J-4HRS 25 0,019 P1J-4HRS 32 0,025 P1A-4DRS 40 0,025 P1A-4DRS 50 0,045 P1A-4HRS 63 0,045 P1A-4HRS Cyl. A B C D E F G H I J L Ø 12 3 M3 1, ,5 4,5 24,2 1, M5 2, ,0 7,5 34,5 1, M5 2, ,0 7,5 34,5 1, M6 3, ,8 9,0 38,5 1, M6 3, ,8 9,0 38,5 1, M8 5, ,0 12,0 49,0 2, M8 5, ,0 12,0 49,0 2,0 B C A J±L G I E F H D Pinnbult Avsedd för infästning i kolvstången. Pinnbulten är kombinerbar med kulledsöra och gaffelfäste. Material: Förzinkat stål 12 0,002 P1J-6DS0 20 0,005 P1J-6HS0 25 0,005 P1J-6HS0 32 0,008 P1J-6KS0 40 0,008 P1J-6KS0 50 0,014 P1J-6MS0 63 0,014 P1J-6MS0 Cyl. A B C D E Ø B C D 12 1,5 5,5 1,6 10 M3 20 2,5 8,0 2,5 20 M5 25 2,5 8,0 2,5 20 M5 32 3,0 10,0 3,0 25 M6 40 3,0 10,0 3,0 25 M6 50 4,0 13,0 5,0 25 M8 63 4,0 13,0 5,0 25 M8 A E 14
15 Sensorer P8S-DRFLX P8S-DPFLX P8S-DRSHX P8S-DPSHX Tungelementsensorer Sensorerna baseras på ett beprövat tungelement, avsett för universalspänning. Detta tillsaans med husets kompakta dimensioner och den smidiga T-spårsinfästningen, gör dem väl lämpade för en mångfald applikationer. De kan samarbeta med såväl elektroniska styrsystem som med konventionella ventiler. Ingen arbetsmiljö är för krävande. Tekniska data Specifikation P8S-DRFLX, 3 m P8S-DRSHX Konstruktion Tungelement (Reed) Utgång Slutande Spänningsområde, P1J-2XRL VAC/VDC Spänningsområde, P1J-2XSH 0-60 VAC/VDC Max spänningsfall 2,8 V Max belastningsström 380 ma Max brytförmåga (resistiv) 10 W Min Aktiveringssträcka 11 Repeternoggrannhet ±0,1 Max till- och frånslagsfrekvens 500 Hz Max till- och frånslagstid 1 ms Skyddsklass IP 67 Temperaturområde 10 C till +70 C Indikering LED, röd Material, sensorhus Polyamid Kabel PVC 2x0,2 2 Kabel inkl. honkontakt PVC 3x0,2 2 Vikt Sensor med 3 m kabel 55 g Vikt sensor inkl. hankontakt 2 g Vikt kabel inkl. kontaktdon, 3 m 90 g Vikt kabel inkl. kontaktdon, 5 m 146 g Vikt kabel inkl. kontaktdon, 10 m 286 g Montering T-spårsmontering Beställningsdata Betälln.-nr Utgång Kabellängd Tungelementsensorer P8S-DRFLX Slutande 3 m* P8S-DRSHX Slutande ** * Ingjuten kabel ** Kabel beställes separat Elektroniska sensorer De elektroniska sensorerna är av typ Solid State, dvs de saknar helt rörliga delar. De är försedda med kortslutnings- och transientskydd som standard. Den inbyggda elektroniken gör sensorerna lämpliga för applikationer med mycket hög till- och frånslagsfrekvens. Tekniska data Specifikation P8S-DPFLX, 3 m P8S-DPSHX Konstruktion Hallelement Utgång PNP, N.O. Spänningsområde VDC Max spänningsfall 1 V Max belastningsström Se nedanstående diagram Max brytförmåga (resistiv) 12 W Min Aktiveringssträcka 12 Repeternoggrannhet ±0,1 Max till- och frånslagsfrekvens 1 khz Max till- och frånslagstid 0,01 ms Skyddsklass IP 67 Temperaturområde 10 C till +70 C Indikering LED, röd Material, sensorhus Polyamid Kabel PVC 2x0,2 2 Kabel inkl. honkontakt PVC 3x0,2 2 Vikt Sensor med 3 m kabel 55 g Vikt sensor inkl. hankontakt 2 g Vikt kabel inkl. kontaktdon, 3 m 90 g Vikt kabel inkl. kontaktdon, 5 m 146 g Vikt kabel inkl. kontaktdon, 10 m 286 g Montering T-spårsmontering Beställningsdata Betälln.-nr Utgång Kabellängd Elektroniska sensorer P8S-DPFLX PNP, NO 3 m* P8S-DPSHX PNP, NO ** Kablar för sensorer (inkl honkontakt) m m m ma Symbol P8S-DRFLX Röd P8S-DRSHX Brun Symbol P8S-DPFLX C P8S-DPSHX Röd Brun Blå Blå Grön Blå Svart Blå 15
