Cylindrar för pneumatik. Serie P1A enligt ISO 6432

Storlek: px
Starta visningen från sidan:

Download "Cylindrar för pneumatik. Serie P1A enligt ISO 6432"

Transkript

1 aerospace climate control electromechanical filtration fluid & gas handling hydraulics pneumatics process control sealing & shielding Cylindrar för pneumatik Serie P1A enligt ISO 6432 Katalog PDE2564TCSE September 2010

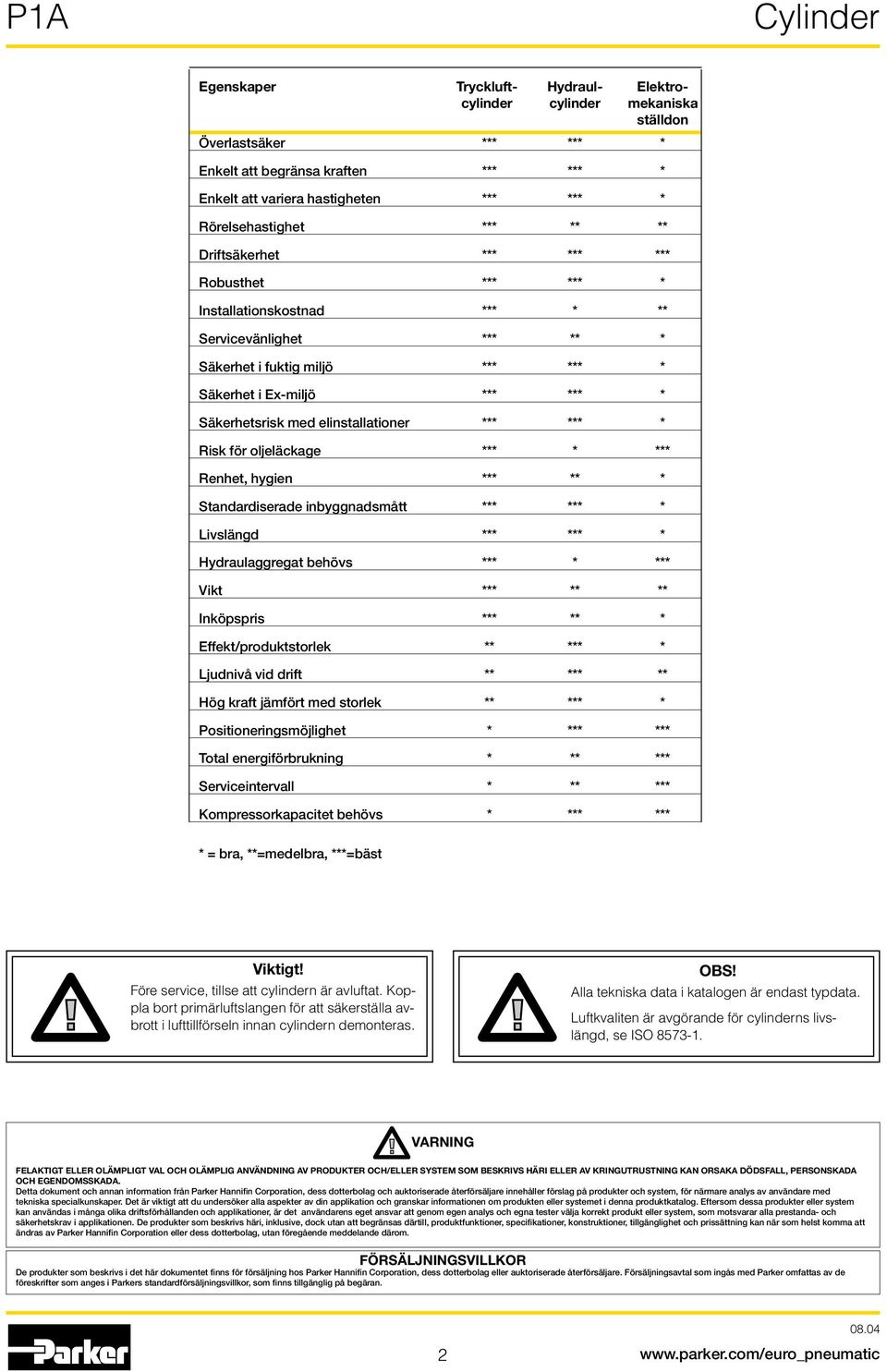

2 Egenskaper Tryckluft- Hydraul- Elektrocylinder cylinder mekaniska ställdon Överlastsäker *** *** * Enkelt att begränsa kraften *** *** * Enkelt att variera hastigheten *** *** * Rörelsehastighet *** ** ** Driftsäkerhet *** *** *** Robusthet *** *** * Installationskostnad *** * ** Servicevänlighet *** ** * Säkerhet i fuktig miljö *** *** * Säkerhet i Ex-miljö *** *** * Säkerhetsrisk med elinstallationer *** *** * Risk för oljeläckage *** * *** Renhet, hygien *** ** * Standardiserade inbyggnadsmått *** *** * Livslängd *** *** * Hydraulaggregat behövs *** * *** Vikt *** ** ** Inköpspris *** ** * Effekt/produktstorlek ** *** * Ljudnivå vid drift ** *** ** Hög kraft jämfört med storlek ** *** * Positioneringsmöjlighet * *** *** Total energiförbrukning * ** *** Serviceintervall * ** *** Kompressorkapacitet behövs * *** *** * = bra, **=medelbra, ***=bäst Viktigt! Före service, tillse att cylindern är avluftat. Koppla bort primärluftslangen för att säkerställa avbrott i lufttillförseln innan cylindern demonteras. OBS! Alla tekniska data i katalogen är endast typdata. Luftkvaliten är avgörande för cylinderns livslängd, se ISO VARNING FELAKTIGT ELLER OLÄMPLIGT VAL OCH OLÄMPLIG ANVÄNDNING AV PRODUKTER OCH/ELLER SYSTEM SOM BESKRIVS HÄRI ELLER AV KRINGUTRUSTNING KAN ORSAKA DÖDSFALL, PERSONSKADA OCH EGENDOMSSKADA. Detta dokument och annan information från Parker Hannifin Corporation, dess dotterbolag och auktoriserade återförsäljare innehåller förslag på produkter och system, för närmare analys av användare med tekniska specialkunskaper. Det är viktigt att du undersöker alla aspekter av din applikation och granskar informationen om produkten eller systemet i denna produktkatalog. Eftersom dessa produkter eller system kan användas i många olika driftsförhållanden och applikationer, är det användarens eget ansvar att genom egen analys och egna tester välja korrekt produkt eller system, som motsvarar alla prestanda- och säkerhetskrav i applikationen. De produkter som beskrivs häri, inklusive, dock utan att begränsas därtill, produktfunktioner, specifikationer, konstruktioner, tillgänglighet och prissättning kan när som helst komma att ändras av Parker Hannifin Corporation eller dess dotterbolag, utan föregående meddelande därom. FÖRSÄLJNINGSVILLKOR De produkter som beskrivs i det här dokumentet finns för försäljning hos Parker Hannifin Corporation, dess dotterbolag eller auktoriserade återförsäljare. Försäljningsavtal som ingås med Parker omfattas av de föreskrifter som anges i Parkers standardförsäljningsvillkor, som finns tillgänglig på begäran. 2

3 Innehåll Sida ISO-cylinderfamiljen P1A krafter...6 Huvuddata...7 Materialspecifikation...8 Dämpdiagram...8 Dimensioner...9 Guide för val av lämplig rördiameter Standardslaglängder...12 Beställningsnyckel...12 Beställningsnummer enkelverkande P1A...13 Beställningsnummer dubbelverkande P1A P1A med vridstyrning...16 Dimensioner för vridstyrning och kolvstångsfästen Sensorer Anslutningskablar med en kontakt...27 Färdiga skarvkablar med dubbla kontakter...27 Anslutningsblock Valvetronic

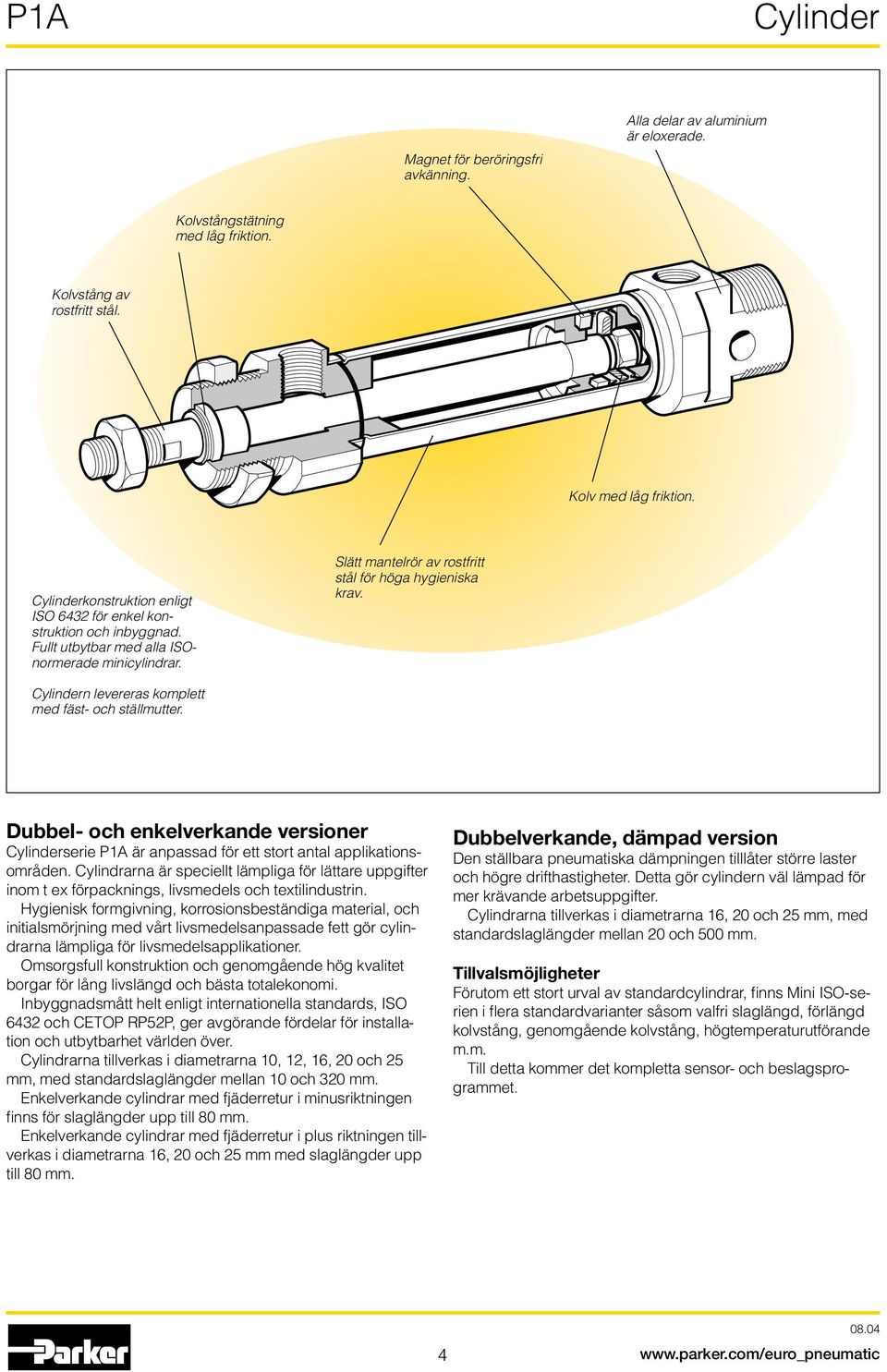

4 Magnet för beröringsfri avkänning. Alla delar av aluminium är eloxerade. Kolvstångstätning med låg friktion. Kolvstång av rostfritt stål. Kolv med låg friktion. konstruktion enligt ISO 6432 för enkel konstruktion och inbyggnad. Fullt utbytbar med alla ISOnormerade minicylindrar. Slätt mantelrör av rostfritt stål för höga hygieniska krav. n levereras komplett med fäst- och ställmutter. Dubbel- och enkelverkande versioner serie P1A är anpassad för ett stort antal applikationsområden. Cylindrarna är speciellt lämpliga för lättare uppgifter inom t ex förpacknings, livsmedels och textilindustrin. Hygienisk formgivning, korrosionsbeständiga material, och initialsmörjning med vårt livsmedelsanpassade fett gör cylindrarna lämpliga för livsmedelsapplikationer. Omsorgsfull konstruktion och genomgående hög kvalitet borgar för lång livslängd och bästa totalekonomi. Inbyggnadsmått helt enligt internationella standards, ISO 6432 och CETOP RP52P, ger avgörande fördelar för installation och utbytbarhet världen över. Cylindrarna tillverkas i diametrarna 10, 12, 16, 20 och 25 mm, med standardslaglängder mellan 10 och 320 mm. Enkelverkande cylindrar med fjäderretur i minusriktningen finns för slaglängder upp till 80 mm. Enkelverkande cylindrar med fjäderretur i plus riktningen tillverkas i diametrarna 16, 20 och 25 mm med slaglängder upp till 80 mm. Dubbelverkande, dämpad version Den ställbara pneumatiska dämpningen tilllåter större laster och högre drifthastigheter. Detta gör cylindern väl lämpad för mer krävande arbetsuppgifter. Cylindrarna tillverkas i diametrarna 16, 20 och 25 mm, med standardslaglängder mellan 20 och 500 mm. Tillvalsmöjligheter Förutom ett stort urval av standardcylindrar, finns Mini ISO-serien i flera standardvarianter såsom valfri slaglängd, förlängd kolvstång, genomgående kolvstång, högtemperaturutförande m.m. Till detta kommer det kompletta sensor- och beslagsprogrammet. 4

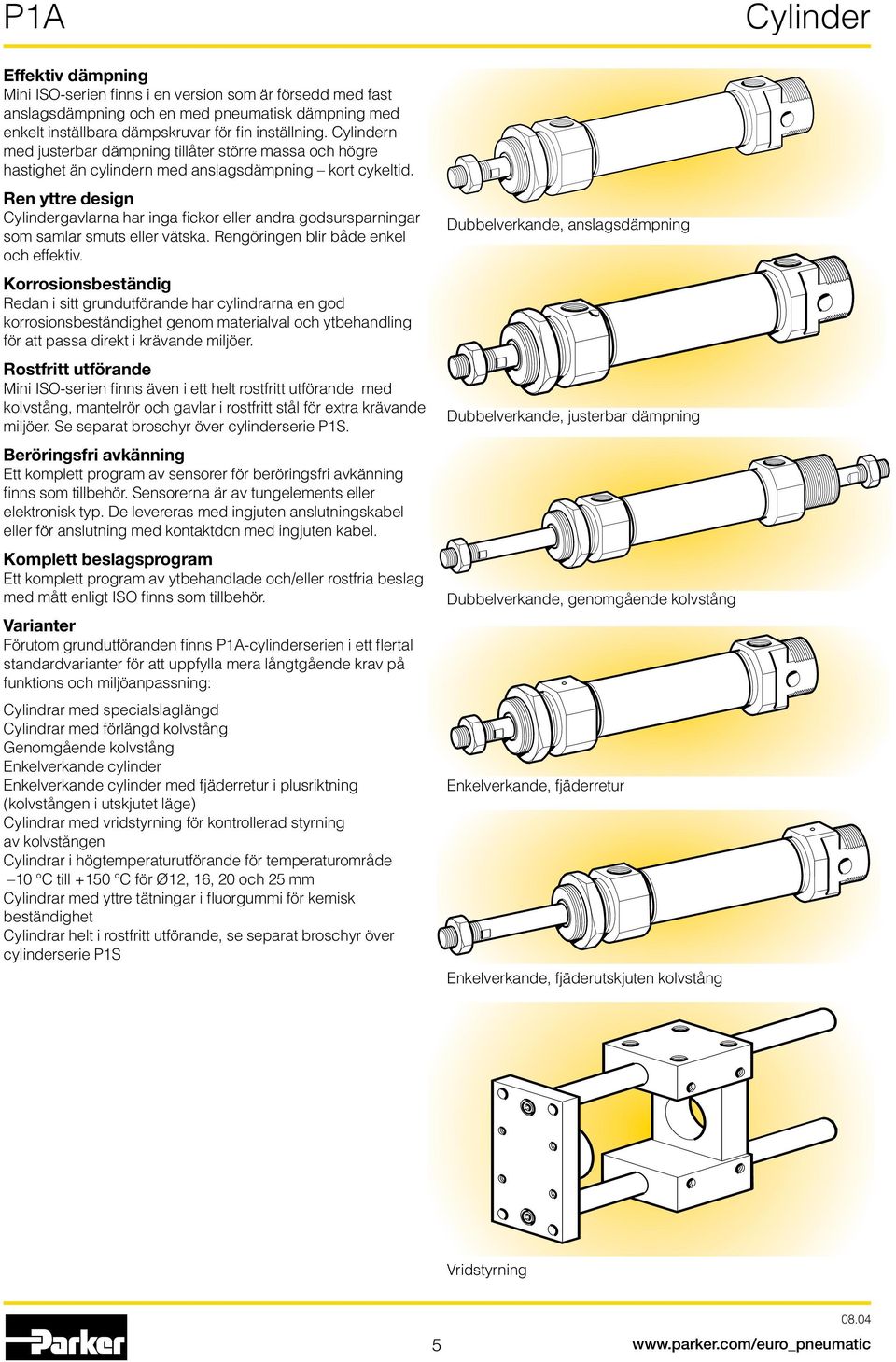

5 Effektiv dämpning Mini ISO-serien finns i en version som är försedd med fast anslagsdämpning och en med pneumatisk dämpning med enkelt inställbara dämpskruvar för fin inställning. n med justerbar dämpning tillåter större massa och högre hastighet än cylindern med anslagsdämpning kort cykeltid. Ren yttre design gavlarna har inga fickor eller andra godsursparningar som samlar smuts eller vätska. Rengöringen blir både enkel och effektiv. Korrosionsbeständig Redan i sitt grundutförande har cylindrarna en god korrosionsbeständighet genom materialval och ytbehandling för att passa direkt i krävande miljöer. Rostfritt utförande Mini ISO-serien finns även i ett helt rostfritt utförande med kolvstång, mantelrör och gavlar i rostfritt stål för extra krävande miljöer. Se separat broschyr över cylinderserie P1S. Beröringsfri avkänning Ett komplett program av sensorer för beröringsfri avkänning finns som tillbehör. Sensorerna är av tungelements eller elektronisk typ. De levereras med ingjuten anslutningskabel eller för anslutning med kontaktdon med ingjuten kabel. Komplett beslagsprogram Ett komplett program av ytbehandlade och/eller rostfria beslag med mått enligt ISO finns som tillbehör. Varianter Förutom grundutföranden finns P1A-cylinderserien i ett flertal standardvarianter för att uppfylla mera långtgående krav på funktions och miljöanpassning: Cylindrar med specialslaglängd Cylindrar med förlängd kolvstång Genomgående kolvstång Enkelverkande cylinder Enkelverkande cylinder med fjäderretur i plusriktning (kolvstången i utskjutet läge) Cylindrar med vridstyrning för kontrollerad styrning av kolvstången Cylindrar i högtemperaturutförande för temperaturområde 10 C till +150 C för Ø12, 16, 20 och 25 mm Cylindrar med yttre tätningar i fluorgummi för kemisk beständighet Cylindrar helt i rostfritt utförande, se separat broschyr över cylinderserie P1S Dubbelverkande, anslagsdämpning Dubbelverkande, justerbar dämpning Dubbelverkande, genomgående kolvstång Enkelverkande, fjäderretur Enkelverkande, fjäderutskjuten kolvstång Vridstyrning 5

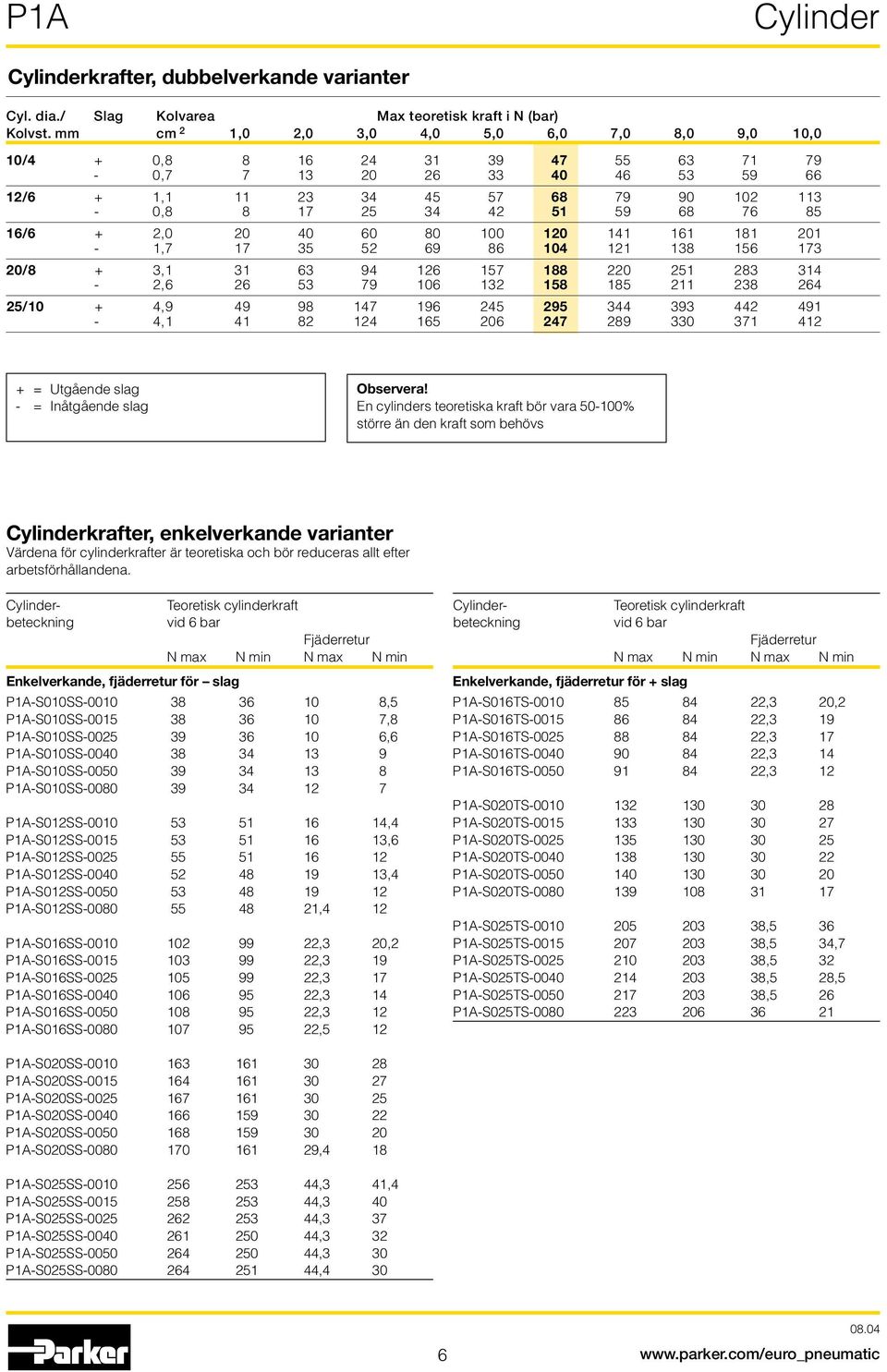

6 krafter, dubbelverkande varianter Cyl. dia./ Slag Kolvarea Max teoretisk kraft i N (bar) Kolvst. mm cm 2 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 10/4 + 0, , /6 + 1, , /6 + 2, , /8 + 3, , /10 + 4, , = Utgående slag - = Inåtgående slag Observera! En cylinders teoretiska kraft bör vara % större än den kraft som behövs krafter, enkelverkande varianter Värdena för cylinderkrafter är teoretiska och bör reduceras allt efter arbetsförhållandena. - Teoretisk cylinderkraft beteckning vid 6 bar Fjäderretur N max N min N max N min Enkelverkande, fjäderretur för slag P1A-S010SS ,5 P1A-S010SS ,8 P1A-S010SS ,6 P1A-S010SS P1A-S010SS P1A-S010SS P1A-S012SS ,4 P1A-S012SS ,6 P1A-S012SS P1A-S012SS ,4 P1A-S012SS P1A-S012SS ,4 12 P1A-S016SS ,3 20,2 P1A-S016SS ,3 19 P1A-S016SS ,3 17 P1A-S016SS ,3 14 P1A-S016SS ,3 12 P1A-S016SS ,5 12 beteckning Teoretisk cylinderkraft vid 6 bar Fjäderretur N max N min N max N min Enkelverkande, fjäderretur för + slag P1A-S016TS ,3 20,2 P1A-S016TS ,3 19 P1A-S016TS ,3 17 P1A-S016TS ,3 14 P1A-S016TS ,3 12 P1A-S020TS P1A-S020TS P1A-S020TS P1A-S020TS P1A-S020TS P1A-S020TS P1A-S025TS ,5 36 P1A-S025TS ,5 34,7 P1A-S025TS ,5 32 P1A-S025TS ,5 28,5 P1A-S025TS ,5 26 P1A-S025TS P1A-S020SS P1A-S020SS P1A-S020SS P1A-S020SS P1A-S020SS P1A-S020SS ,4 18 P1A-S025SS ,3 41,4 P1A-S025SS ,3 40 P1A-S025SS ,3 37 P1A-S025SS ,3 32 P1A-S025SS ,3 30 P1A-S025SS ,4 30 6

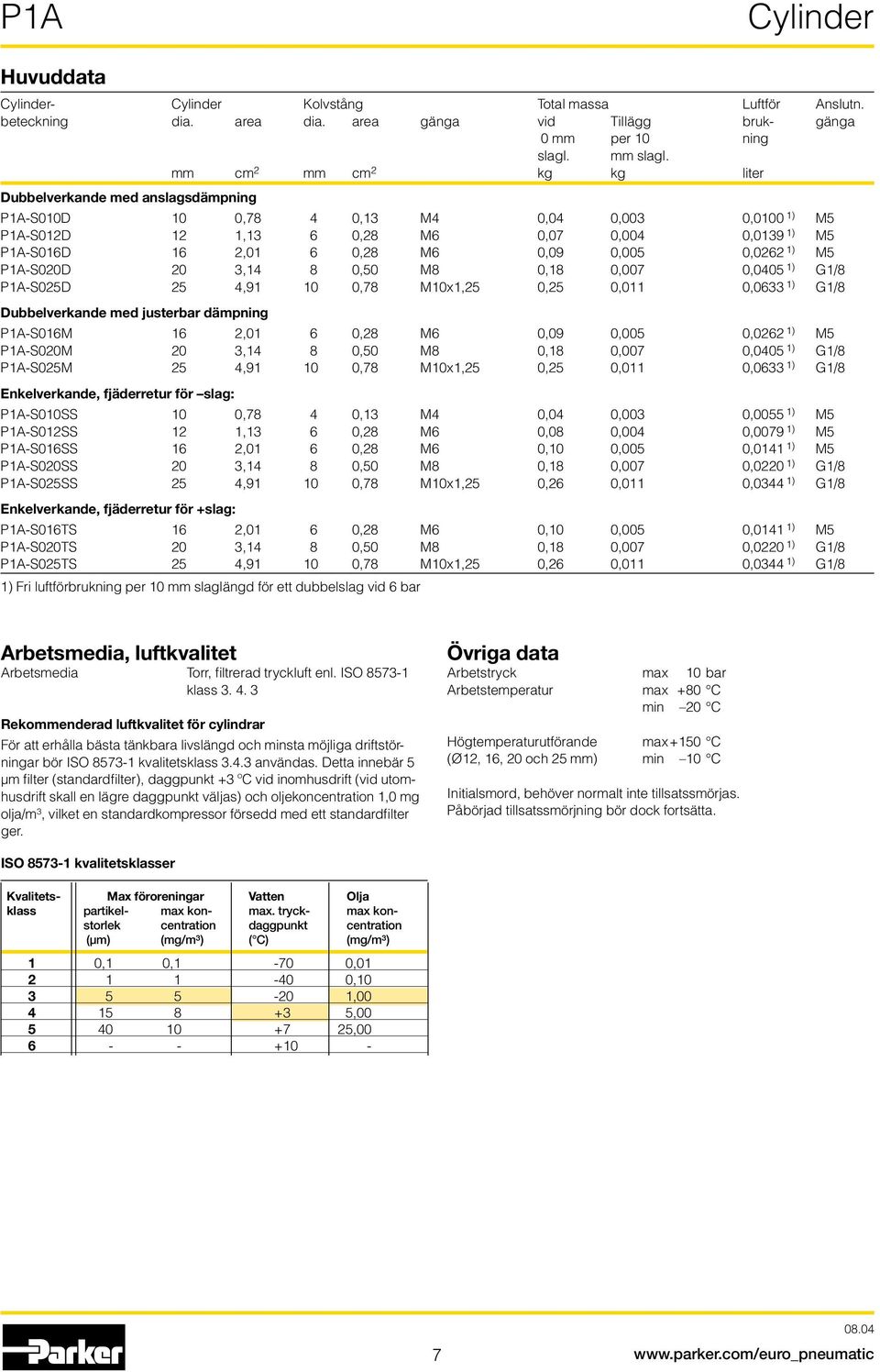

7 Huvuddata - Kolvstång Total massa Luftför Anslutn. beteckning dia. area dia. area gänga vid Tillägg bruk- gänga 0 mm per 10 ning slagl. mm slagl. mm cm 2 mm cm 2 kg kg liter Dubbelverkande med anslagsdämpning P1A-S010D 10 0,78 4 0,13 M4 0,04 0,003 0,0100 1) M5 P1A-S012D 12 1,13 6 0,28 M6 0,07 0,004 0,0139 1) M5 P1A-S016D 16 2,01 6 0,28 M6 0,09 0,005 0,0262 1) M5 P1A-S020D 20 3,14 8 0,50 M8 0,18 0,007 0,0405 1) G1/8 P1A-S025D 25 4, ,78 M10x1,25 0,25 0,011 0,0633 1) G1/8 Dubbelverkande med justerbar dämpning P1A-S016M 16 2,01 6 0,28 M6 0,09 0,005 0,0262 1) M5 P1A-S020M 20 3,14 8 0,50 M8 0,18 0,007 0,0405 1) G1/8 P1A-S025M 25 4, ,78 M10x1,25 0,25 0,011 0,0633 1) G1/8 Enkelverkande, fjäderretur för slag: P1A-S010SS 10 0,78 4 0,13 M4 0,04 0,003 0,0055 1) M5 P1A-S012SS 12 1,13 6 0,28 M6 0,08 0,004 0,0079 1) M5 P1A-S016SS 16 2,01 6 0,28 M6 0,10 0,005 0,0141 1) M5 P1A-S020SS 20 3,14 8 0,50 M8 0,18 0,007 0,0220 1) G1/8 P1A-S025SS 25 4, ,78 M10x1,25 0,26 0,011 0,0344 1) G1/8 Enkelverkande, fjäderretur för +slag: P1A-S016TS 16 2,01 6 0,28 M6 0,10 0,005 0,0141 1) M5 P1A-S020TS 20 3,14 8 0,50 M8 0,18 0,007 0,0220 1) G1/8 P1A-S025TS 25 4, ,78 M10x1,25 0,26 0,011 0,0344 1) G1/8 1) Fri luftförbrukning per 10 mm slaglängd för ett dubbelslag vid 6 bar Arbetsmedia, luftkvalitet Arbetsmedia Torr, filtrerad tryckluft enl. ISO klass Rekommenderad luftkvalitet för cylindrar För att erhålla bästa tänkbara livslängd och minsta möjliga driftstörningar bör ISO kvalitetsklass användas. Detta innebär 5 µm filter (standardfilter), daggpunkt +3 ºC vid inomhusdrift (vid utomhusdrift skall en lägre daggpunkt väljas) och oljekoncentration 1,0 mg olja/m³, vilket en standardkompressor försedd med ett standardfilter ger. Övriga data Arbetstryck max 10 bar Arbetstemperatur max +80 C min 20 C Högtemperaturutförande max +150 C (Ø12, 16, 20 och 25 mm) min 10 C Initialsmord, behöver normalt inte tillsatssmörjas. Påbörjad tillsatssmörjning bör dock fortsätta. ISO kvalitetsklasser Kvalitets- Max föroreningar Vatten Olja klass partikel- max kon- max. tryck- max konstorlek centration daggpunkt centration (µm) (mg/m³) ( C) (mg/m³) 1 0,1 0,1-70 0, , , , ,

8 Materialspecifikation Kolvstång Rostfritt stål, SS-EN Kolvstångstätning PUR Kolvstångslagring Flerskiktlager av PTFE och stål Gavlar Anodiserad aluminium Mantelrör Rostfritt stål, SS-EN Kolv Mässing Kolvtätning Nitrilgummi NBR Anslagsdämpare PUR Magnet Plastbundet magnetiskt material Returfjäder Rostfritt/rostskyddat stål Dämpskruv Rostfritt stål, SS-EN Varianter: Högtemperaturutförande, typ F: Kolvstångstätning Fluorgummi, FPM Kolv Mässing Kolvtätning Fluorgummi, FPM Cylindrar med yttre tätningar i fluorgummi, typ V: Kolvstångstätn./skrapring Fluorgummi, FPM Reservdel = Ny cylinder Dämpdiagram Vid dimensionering med avseende på cylinderns dämpförmåga används nedanstående figur. Den maximala dämpförmågan som framgår av figuren förutsätter följande: Liten last, dvs litet tryckfall över kolven. Jämviktshastighet Korrekt justerad dämpskruv Lasten är summan av inre och yttre friktion samt eventuella gravitationskrafter. Vid hög relativ belastning rekommenderas att vid given hastighet, massan minskas med en faktor 2,5, eller vid given massa att hastigheten minskas med en faktor 1,5. Detta relativt de i figuren angivna maximala prestanda. Anslagsdämpning Hastighet [m/s] 2,0 1,6 1,2 1,0 0,8 0,5 Ø25 Ø20 Ø16 Massa [kg] 0,3 Ø12 Ø10 0,2 0,1 0,1 0,2 0,3 0,5 0,8 1, Justerbar dämpning Hastighet [m/s] Massa [kg] 3,0 2,5 2,0 1,5 Ø25 1,0 0,8 Ø20 0,5 0,4 Ø16 0,3 0,2 0,3 0,5 0,8 1 1,

9 Dimensioner CAD-ritningar på Internet Dubbel- och enkelverkande På vår hemsida, finns AirCad Drawing Library med 2D- och 3D-ritningar för huvudversionerna. Enkelverkande variant T ZJ XC AM C EW ØKK ØBE ØCD ØBE H Genomgående kolvstång BF WH + slagl. AF L P EE AF WH SW Enkelverkande variant S ØBE ØKK dia. AM 0/-2 BE AF BF C CDH9 EE EW H KK L SW WH±1,2 mm mm mm mm mm mm mm mm mm mm mm M12x1, ,0 4 M5 8 13,0 M M16x1, ,8 6 M ,8 M ) 16 M16x1, ,8 6 M ,8 M ) 16 M16x1, ,8 6 M ,8 M M22x1, ,8 8 G1/ ,8 M M22x1, ,8 8 G1/ ,8 M10x1, ) P1A-S016DS/SS/TS 2) P1A-S016MS Dubbelverkande cylindrar dia. XC ZJ P mm mm mm mm slagl slagl slagl slagl slagl slagl slagl slagl slagl slagl slagl slagl slagl slagl slagl. Enkelverkande med fjäderretur för slag, typ SS Slaglängd/ dia. XC XC XC XC XC XC ZJ ZJ ZJ ZJ ZJ ZJ P P P P P P mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm Enkelverkande med fjäderretur för + slag, typ TS Slaglängd/ dia. XC 3) XC 3) XC 3) XC 3) XC 3) XC 3) ZJ 3) ZJ 3) ZJ 3) ZJ 3) ZJ 3) ZJ 3) P P P P P P mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm ) Gäller cylinder med kolvstången i inskjutet läge enligt måttritning Längdtoleranser ±1 mm Slaglängdstoleranser +1,5/0 mm 9

10 Guide för val av lämplig rördiameter Valet av rördimension sker ofta erfarenhetsmässigt, utan större försök till optimering. Ofta är resultatet fullt acceptabelt, även om såväl tryckluftsförbrukning som cylinderhastighet inte är optimal. I vissa fall är det dock god ekonomi att göra en överslagsberäkning för att komma så nära idealfallet som möjligt. Grundprincipen är följande: 1. Primärledningen till arbetsventilen kan gärna vara överdimensionerad. Detta innebär ingen extra luftförbrukning och kostar därmed inte något extra i drift. 2. Rören mellan ventil och cylinder optimeras däremot enligt principen att en liten diameter stryper, och begränsar därmed cylinderhastigheten, medan en onödigt stor diameter ger en dödvolym som kostar i luftförbrukning och uppfyllnadstid. Följande förutsättning gäller: belastningen ca 50% av teoretiska kraften (= normal belastning) En lägre belastning ger högre cylinderhastighet och vice versa. Rördiametern väljes som funktion av cylinderdiameter, önskad cylinderhastighet samt rörlängd mellan ventil och cylinder. I de fall man vill utnyttja ventilens flödeskapacitet maximalt samt erhålla maximal hastighet, bör rören väljas så att de minst motsvarar den ekvivalenta strypdiametern (se beskrivning nedan) för att röret inte skall reducera totalflödet. Det innebär att ett kort rör skall ha minst den ekvivalenta strypdiametern. Vid längre rör bör rör väljas enligt nedan. Raka instickskopplingar väljes för högsta flöde (Vinkel- och banjokopplingar ger strypning). 3 Ø200 Ø160 Ø125 Ø [mm] Ekvivalent strypdiameter 1) Rör Øy/Øi [mm] /16 /15 /14 /13 /12 14/11 12/10 Flöde Qn [Nl/min] Ø / Ø80 Ø63 Ø50 Ø40 Ø32 Ø25 Ø20 Ø16 Ø /6 6/4 5/3 4/2, ,2 0,5 0,8 1,1 1, hastighet [m/s] 4 Rörlängd [m] 1) Ekvivalent strypdiameter är en lång strypning (t ex ett rör) eller en serie strypningar (t ex genom en ventil) omräknade till en kort strypning som ger motsvarande flöde. Ej att förväxla med den genomloppsdiameter som i bland anges för ventiler. I värdet för genomloppsdiametern tas normalt ingen hänsyn till att en ventil innehåller en serie strypningar. 2) Qn är ett mått på ventilens flödeskapacitet med flöde i liter per minut (l/min) vid 6 bar(e) matningstryck och 1 bar tryckfall över ventilen. 10

11 Exempel 1 : vilken rördiameter skall väljas? En Ø50-cylinder skall köras med 0,5 m/s. Rörlängden mellan ventil och cylinder är 2 m. I diagrammet följer vi linjen från Ø50 till 0,5 m/s och får en ekvivalent strypningsdiameter se 1) föregående sida av ca Ø4 mm. Vi går vidare ut till höger i diagrammet och möter linjen för 2 m rör mellan kurvorna för 4 mm (6/4-rör) och 6 mm (8/6-rör). Detta innebär att 6/4-rör stryper hastigheten, medan 8/6-rör är något stor. Vi väljer 8/6-rör och en ventil med min Qn = 500 Nl/min för att få full cylinderhastighet. Exempel 2 : vilken cylinderhastighet erhålles? En Ø80-cylinder skall användas och är ansluten med 8 m 12/10-rör till en ventil med Qn ca 1200 Nl/min. Vilken cylinderhastighet kommer vi att få? I diagrammet följer vi linjen från 8 m rörlängd upp till kurvan för 12/10-rör. Därifrån går vi horisontellt till kurvan för Ø80-cylindern. Vi finner att hastigheten kommer att bli ca 0,5 m/s. Exempel 3 : Vad är rörets minimala innerdiameter och maximala längd? För en applikation skall en cylinder Ø125 användas. Max kolvhastighet är 0.5 m/s. n skall styras med en ventil som har Qn ca 3200 Nl/min. Vilken rördiameter kan användas och vad är rörets maximala längd. Vi refererar till diagrammet på motstående sida. Vi börjar vid Ø125-cylindern på diagrammets vänstra sida och följer linjen tills den når linjen för cylinderhastighet 0.5 m/s. Härifrån drar vi en horisontell linje i diagrammet. Denna linje visar att vi behöver en ekvivalent strypdiameter på ca 10 mm. Genom att följa denna linje horisontelt kommer vi att korsa några få rördiametrar. Dessa rördiametrar (diagrammets högra sida) visar oss den minsta innerdiametern i kombination med max rörlängd (nederst på diagrammet ). Exempel: Innerdiameter ett: Om ett rör (14/11) används är rörets maximala längd 0.7 meter. Innerdiameter två: Om ett rör (-/13) används är rörets maximala längd 3.7 meter. Innerdiameter tre: Om ett rör (-/14) används är rörets maximala längd 6 meter. Ventilserier och deras aktuella flöden i Nl/minut Ventilserier Qn i Nl/min Valvetronic Solstar 33 Interface PS1 100 Adex A Moduflex storlek 1, (2 x 3/2) 220 Valvetronic PVL-B 5/3 stängd, 6 mm instick 290 Moduflex storlek 1, (4/2) 320 B43 Manuella och mekaniska 340 Valvetronic PVL-B 2 x 2/3, 6 mm instick 350 Valvetronic PVL-B 5/3 stängd, G1/8 370 Compact Isomax DX Valvetronic PVL-B 2 x 3/2 G1/8 440 Valvetronic PVL-B 5/2, 6 mm instick 450 Valvetronic PVL-B 5/3 avluftad, 6 mm instick 450 Moduflex storlek 2, (2 x 3/2) 450 Flowstar P2V-A 520 Valvetronic PVL-B 5/3 avluftad, G1/8 540 Valvetronic PVL-B 5/2, G1/8 540 Valvetronic PVL-C 2 x 3/2, 8 mm instick 540 Adex A Valvetronic PVL-C 2 x 3/2 G1/8 570 Compact Isomax DX VIKING Xtreme P2LAX 660 Valvetronic PVL-C 5/3 stängd, 8 mm instick 700 Valvetronic PVL-C 5/3 avluftad, G1/4 700 B3-Serien 780 Valvetronic PVL-C 5/3 stängd, G1/4 780 Moduflex storlek 2, (4/2) 800 Valvetronic PVL-C 5/2, 8 mm instick 840 Valvetronic PVL-C 5/3 avluftad, 8 mm instick 840 Valvetronic PVL-C 5/2, G1/4 840 Flowstar P2V-B 1090 ISOMAX DX B53 Manuella och mekaniska 1160 B4-Serien 1170 VIKING Xtreme P2LBX 1290 B5-Serien, G1/ Avstängningsventiler VE22/ ISOMAX DX VIKING Xtreme P2LCX, G3/ VIKING Xtreme P2LDX, G1/ ISOMAX DX Avstängningsventiler VE42/ Avstängningsventiler VE82/ Exempel 4 : Vilken rördimension och cylinderhastighet erhålles med given cylinder och ventil? För en applikation skall en cylinder Ø40 och en ventil med Qn=800 Nl/min användas. Avståndet mellan cylinder och ventil är i det här exemplet satt till 5 m. Rördimension: Vilken rördiameter måste väljas för att erhålla max cylinder hastighet? Starta vid rörlängd 5 m och gå upp till linjen för 800 Nl/min. Välj närmast större rördiameter, i detta fall väljes Ø10/8 mm. hastighet: Vilken maxhastighet erhåller cylindern? Följ linjen för 800 Nl/min till vänster tills den möter linjen för cylinder Ø40 mm. I detta fall ehålles en hastighet strax över 1,1 m/s. 11

12 Beställningsnyckel P 1 A S M S dia. mm M D F K S T typ/funktion Dubbelverkande, justerbar dämpning Ø16 - Ø25 Ej för tätningsmaterial typ F. Dubbelverkande, fast anslagsdämpning, Ø10 - Ø25 Dubbelverkande, justerbar dämpning, genomgående kolvstång, Ø16 - Ø25 Ej för tätningsmaterial typ F. Dubbelverkande, fast anslagsdämpning, genomgående kolvstång, Ø10 - Ø25 Enkelverkande, fast anslagsdämpning, fjäderretur för slag, Ø10 - Ø25 Ej för tätningsmaterial typ F. Enkelverkande, fast anslagsdämpning, fjäderretur för + slag, Ø16 - Ø25 Ej för tätningsmaterial typ F. S F V Slaglängd mm T ex 0025 = 25 mm För standardslagländer och maxlängder se tabell nedan. Tätningsmaterial Standard, -20 C till +80 C Magnetkolv Högtemperatur, Ø12, 16, 20 och 25 mm -10 C till +150 C. Ej magnetkolv Yttre tätningar i fluorgummi -20 C till +80 C Magnetkolv Standardslaglängder - - Standardslaglängder i mm Slaglängd på beställning beteckning dia. mm * * 80* 100* 125* 160* 200* 250* 320* 400* 500* Dubbelverkande med anslagsdämpning: P1A-S010D 10 P1A-S012D 12 P1A-S016D 16 P1A-S020D 20 ** P1A-S025D 25 ** Dubbelverkande med justerbar dämpning: P1A-S016M 16 P1A-S020M 20 ** P1A-S025M 25 ** Enkelverkande, fjäderretur för slag: P1A-S010SS 10 P1A-S012SS 12 P1A-S016SS 16 P1A-S020SS 20 P1A-S025SS 25 Enkelverkande, fjäderretur för +slag: P1A-S016TS 16 P1A-S020TS 20 P1A-S025TS 25 * Standardslaglängder i mm enligt ISO 4393 ** Max slaglängd 1000 mm 12

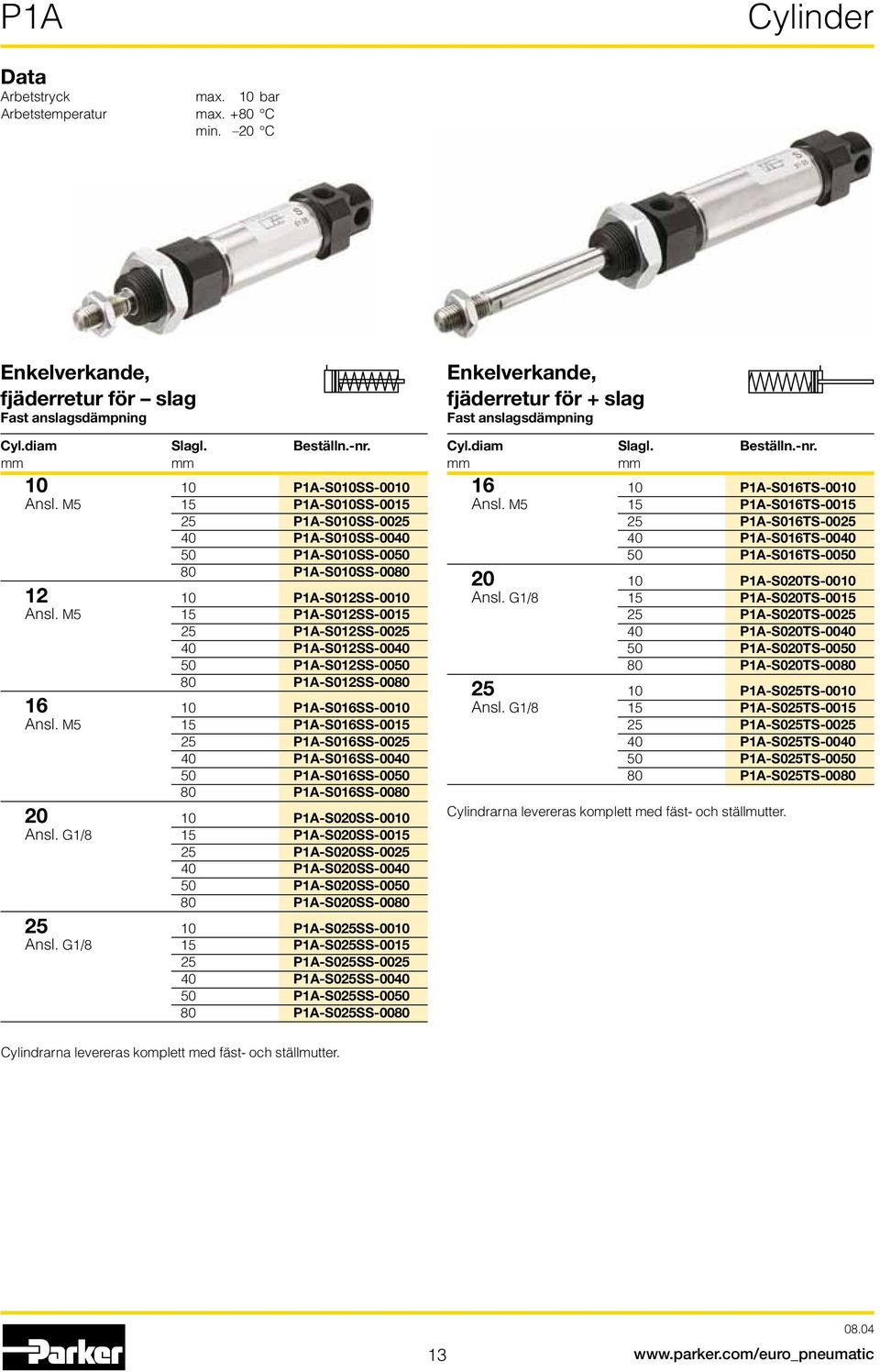

13 Data Arbetstryck max. 10 bar Arbetstemperatur max. +80 C min. 20 C Enkelverkande, fjäderretur för slag Fast anslagsdämpning Cyl.diam Slagl. Beställn.-nr. mm mm P1A-S010SS-0010 Ansl. M5 15 P1A-S010SS P1A-S010SS P1A-S010SS P1A-S010SS P1A-S010SS P1A-S012SS-0010 Ansl. M5 15 P1A-S012SS P1A-S012SS P1A-S012SS P1A-S012SS P1A-S012SS P1A-S016SS-0010 Ansl. M5 15 P1A-S016SS P1A-S016SS P1A-S016SS P1A-S016SS P1A-S016SS P1A-S020SS-0010 Ansl. G1/8 15 P1A-S020SS P1A-S020SS P1A-S020SS P1A-S020SS P1A-S020SS P1A-S025SS-0010 Ansl. G1/8 15 P1A-S025SS P1A-S025SS P1A-S025SS P1A-S025SS P1A-S025SS-0080 Enkelverkande, fjäderretur för + slag Fast anslagsdämpning Cyl.diam Slagl. Beställn.-nr. mm mm P1A-S016TS-0010 Ansl. M5 15 P1A-S016TS P1A-S016TS P1A-S016TS P1A-S016TS P1A-S020TS-0010 Ansl. G1/8 15 P1A-S020TS P1A-S020TS P1A-S020TS P1A-S020TS P1A-S020TS P1A-S025TS-0010 Ansl. G1/8 15 P1A-S025TS P1A-S025TS P1A-S025TS P1A-S025TS P1A-S025TS-0080 Cylindrarna levereras komplett med fäst- och ställmutter. Cylindrarna levereras komplett med fäst- och ställmutter. 13

14 Data Arbetstryck max. 10 bar Arbetstemperatur max. +80 C min. 20 C Dubbelverkande Fast anslagsdämpning Cyl.diam Slagl. Beställn.-nr. mm mm P1A-S010DS-0010 Ansl. M5 15 P1A-S010DS P1A-S010DS P1A-S010DS P1A-S010DS P1A-S010DS P1A-S010DS P1A-S010DS P1A-S010DS-0100 Max slaglängd 500 mm 125 P1A-S010DS P1A-S012DS-0010 Ansl. M5 15 P1A-S012DS P1A-S012DS P1A-S012DS P1A-S012DS P1A-S012DS P1A-S012DS P1A-S012DS P1A-S012DS P1A-S012DS P1A-S012DS-0160 Max slaglängd 500 mm 200 P1A-S012DS P1A-S016DS-0010 Ansl. M5 15 P1A-S016DS P1A-S016DS P1A-S016DS P1A-S016DS P1A-S016DS P1A-S016DS P1A-S016DS P1A-S016DS P1A-S016DS P1A-S016DS-0160 Max slaglängd 500 mm 200 P1A-S016DS-0200 Dubbelverkande Fast anslagsdämpning Cyl.diam Slagl. Beställn.-nr. mm mm P1A-S020DS-0010 Ansl. G1/8 15 P1A-S020DS P1A-S020DS P1A-S020DS P1A-S020DS P1A-S020DS P1A-S020DS P1A-S020DS P1A-S020DS P1A-S020DS P1A-S020DS P1A-S020DS P1A-S020DS-0250 Max slaglängd 1000 mm 320 P1A-S020DS P1A-S025DS-0010 Ansl. G1/8 15 P1A-S025DS P1A-S025DS P1A-S025DS P1A-S025DS P1A-S025DS P1A-S025DS P1A-S025DS P1A-S025DS P1A-S025DS P1A-S025DS P1A-S025DS P1A-S025DS-0250 Max slaglängd 1000 mm 320 P1A-S025DS-0320 Cylindrarna levereras komplett med fäst- och ställmutter. Cylindrar med genomgående kolvstång levereras komplett med två ställmuttrar och en fästmutter. 14

15 Data Arbetstryck max. 10 bar Arbetstemperatur max. +80 C min. 20 C Dubbelverkande Justerbar dämpning Cyl.diam Slagl. Beställn.-nr. mm mm P1A-S016MS-0020 Ansl. M5 25 P1A-S016MS P1A-S016MS P1A-S016MS P1A-S016MS P1A-S016MS P1A-S016MS P1A-S016MS P1A-S016MS P1A-S016MS P1A-S016MS P1A-S016MS P1A-S016MS-0400 Max slaglängd 500 mm 500 P1A-S016MS P1A-S020MS-0020 Ansl. G1/8 25 P1A-S020MS P1A-S020MS P1A-S020MS P1A-S020MS P1A-S020MS P1A-S020MS P1A-S020MS P1A-S020MS P1A-S020MS P1A-S020MS P1A-S020MS P1A-S020MS-0400 Max slaglängd 1000 mm 500 P1A-S020MS-0500 Cyl.diam Slagl. Beställn.-nr. mm mm P1A-S025MS-0020 Ansl. G1/8 25 P1A-S025MS P1A-S025MS P1A-S025MS P1A-S025MS P1A-S025MS P1A-S025MS P1A-S025MS P1A-S025MS P1A-S025MS P1A-S025MS P1A-S025MS P1A-S025MS-0400 Max slaglängd 1000 mm 500 P1A-S025MS-0500 Cylindrarna levereras komplett med fäst- och ställmutter. Cylindrar med genomgående kolvstång levereras komplett med två ställmuttrar och en fästmutter. 15

16 Vridstyrning U-profil H-profil P1A med vridstyrning serie P1A kan förses med en vridstyrning för kolvstången. Den påbyggda vridstyrningen ger en kontrollerad kolvstångsrörelse och medger samtidigt att cylindrarna kan ta upp ett vridande moment på kolvstången och en större tvärkraft. Vridstyrningen finns med glidlager som U-profil eller kulbussning som H-profil. Fästplattan, som har förborrade hål för fastsättning, är kopplad till kolvstången med en flexokoppling som förhindrar uppbyggnad av spänningar i cylindern. P1A med vridstyrning finns för diametrarna 12 till 25 mm med slaglängder upp till 250 mm. Vridstyrningen beställs separat enligt nedanstående beställningsnyckel. Tekniska data Arbetstryck max 10 bar Arbetstemperatur 20 C till +80 C Materialspecifikation, vridstyrning Hus Anodiserad aluminium Gejdrar, H-profil Härdat rostfritt stål Fästplatta Anodiserad aluminium Gejdrar, U-profil Rostfritt stål Fästplatta Förzinkat stål Glidlager Brons Övriga data enligt grundcylinder. Beställningsnyckel P 1 A - 4 D R H - X X X X version Cyl.-dia mm Vridstyrningstyp Slaglängd (mm) A Mini ISO cylinder D 12, 16 H 20 H K H-Profil, Kulbussning U-Profil, Glidlager Som för bascylinder J 25 Tvärkraftslast som funktion av lastavstånd S = Lastcentrum X = Lastavstånd (mm) Last (N) U-profil Last (N) H-profil Ø20-25 Ø Lastavstånd X (mm) Lastavstånd X (mm) 16

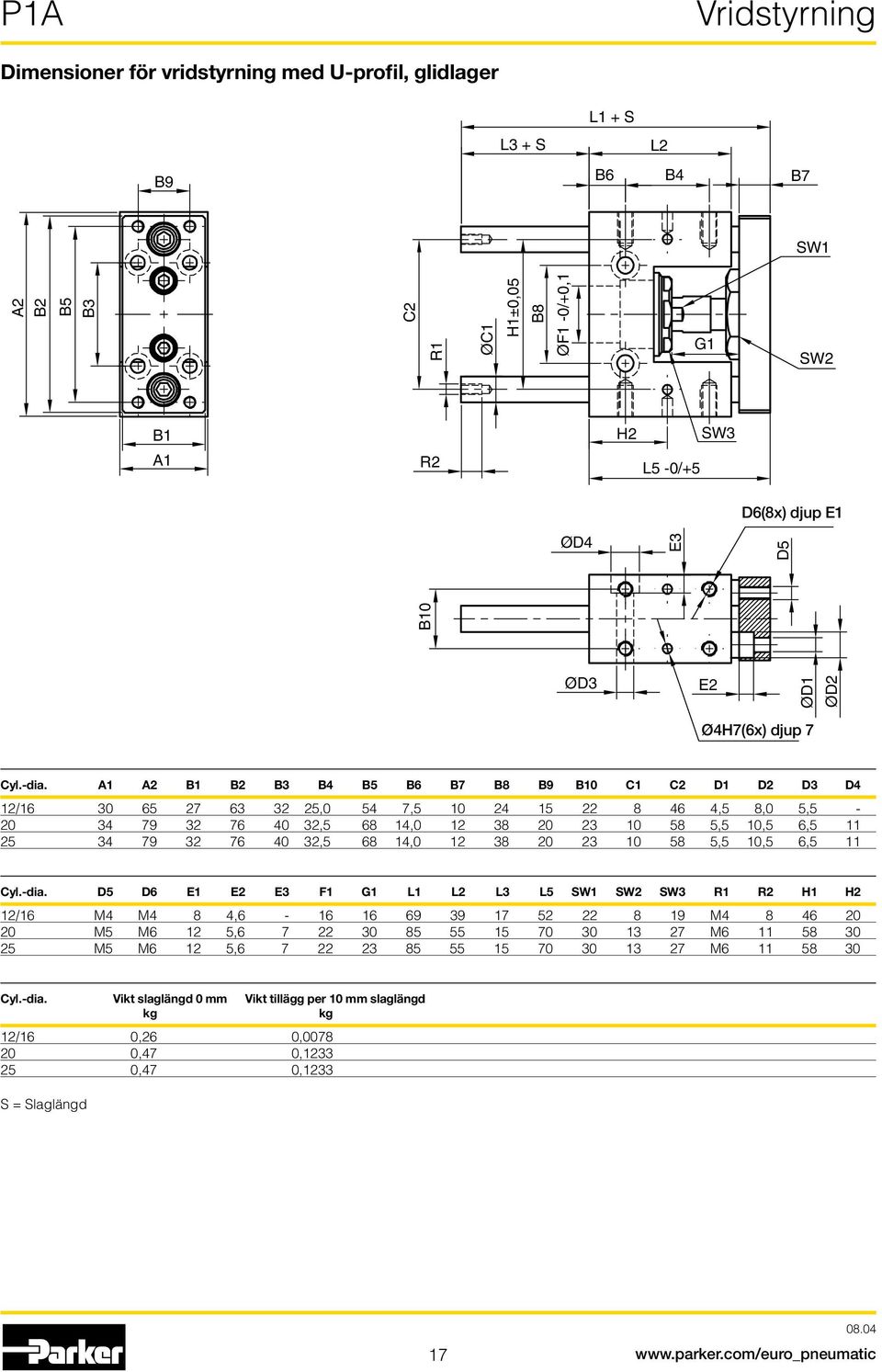

17 Vridstyrning Dimensioner för vridstyrning med U-profil, glidlager L1 + S L3 + S L2 B9 B6 B4 B7 SW1 A2 B2 B5 B3 C2 R1 ØC1 H1±0,05 B8 ØF1-0/+0,1 G1 SW2 B1 A1 R2 H2 L5-0/+5 SW3 ØD4 E3 D6(8x) djup E1 B10 D5 ØD3 E2 ØD1 ØD2 Ø4H7(6x) djup 7 Cyl.-dia. A1 A2 B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 C1 C2 D1 D2 D3 D4 12/ ,0 54 7, ,5 8,0 5, , , ,5 10,5 6, , , ,5 10,5 6,5 11 Cyl.-dia. D5 D6 E1 E2 E3 F1 G1 L1 L2 L3 L5 SW1 SW2 SW3 R1 R2 H1 H2 12/16 M4 M4 8 4, M M5 M6 12 5, M M5 M6 12 5, M Cyl.-dia. Vikt slaglängd 0 mm Vikt tillägg per 10 mm slaglängd kg kg 12/16 0,26 0, ,47 0, ,47 0,1233 S = Slaglängd 17

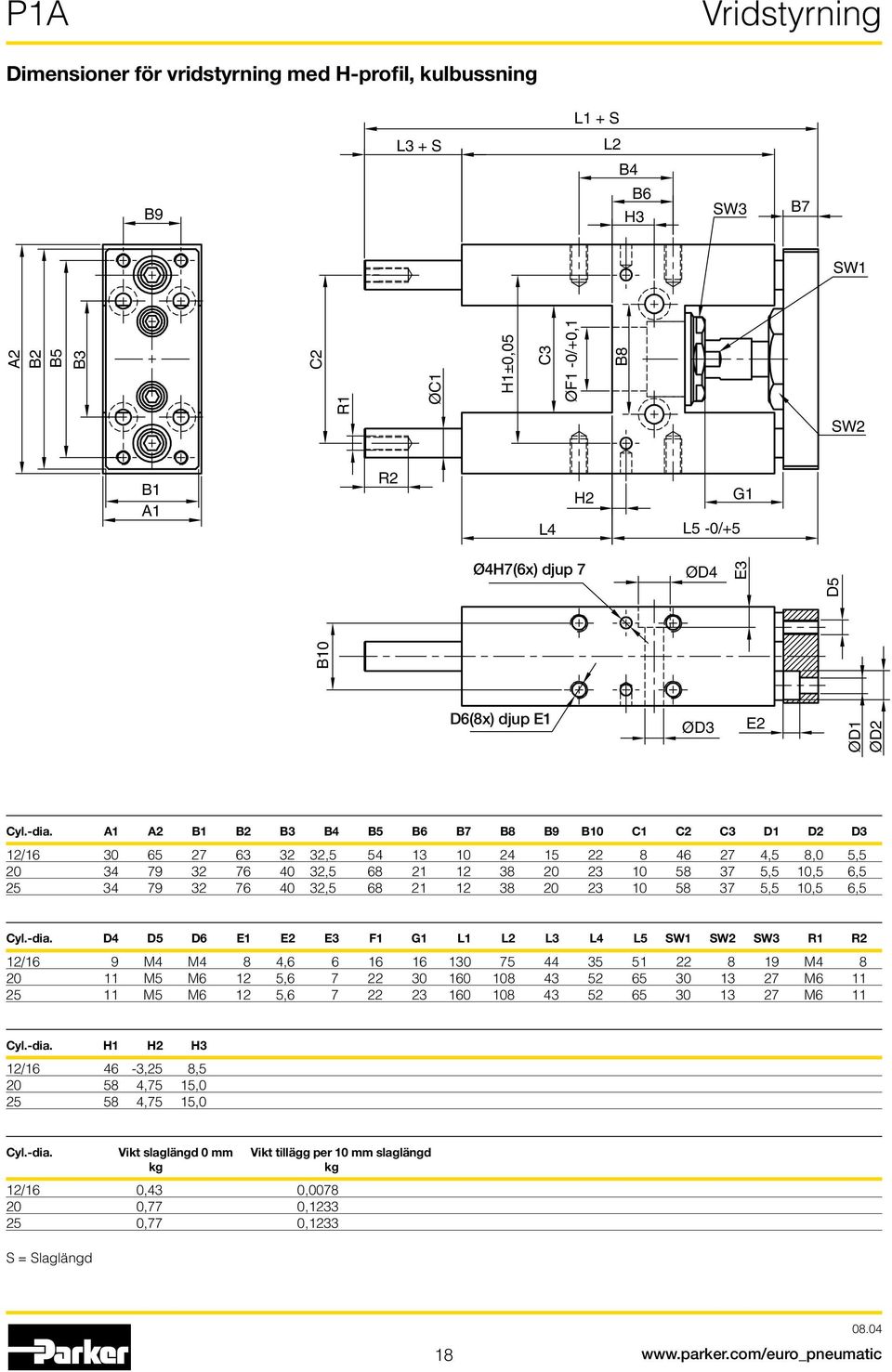

18 Vridstyrning Dimensioner för vridstyrning med H-profil, kulbussning L1 + S L3 + S L2 B4 B9 B6 H3 SW3 B7 SW1 A2 B2 B5 B3 C2 R1 ØC1 H1±0,05 C3 ØF1-0/+0,1 B8 SW2 B1 A1 R2 L4 H2 L5-0/+5 G1 Ø4H7(6x) djup 7 ØD4 E3 D5 B10 D6(8x) djup E1 ØD3 E2 ØD1 ØD2 Cyl.-dia. A1 A2 B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 C1 C2 C3 D1 D2 D3 12/ , ,5 8,0 5, , ,5 10,5 6, , ,5 10,5 6,5 Cyl.-dia. D4 D5 D6 E1 E2 E3 F1 G1 L1 L2 L3 L4 L5 SW1 SW2 SW3 R1 R2 12/16 9 M4 M4 8 4, M M5 M6 12 5, M M5 M6 12 5, M6 11 Cyl.-dia. H1 H2 H3 12/ ,25 8, ,75 15, ,75 15,0 Cyl.-dia. Vikt slaglängd 0 mm Vikt tillägg per 10 mm slaglängd kg kg 12/16 0,43 0, ,77 0, ,77 0,1233 S = Slaglängd 18

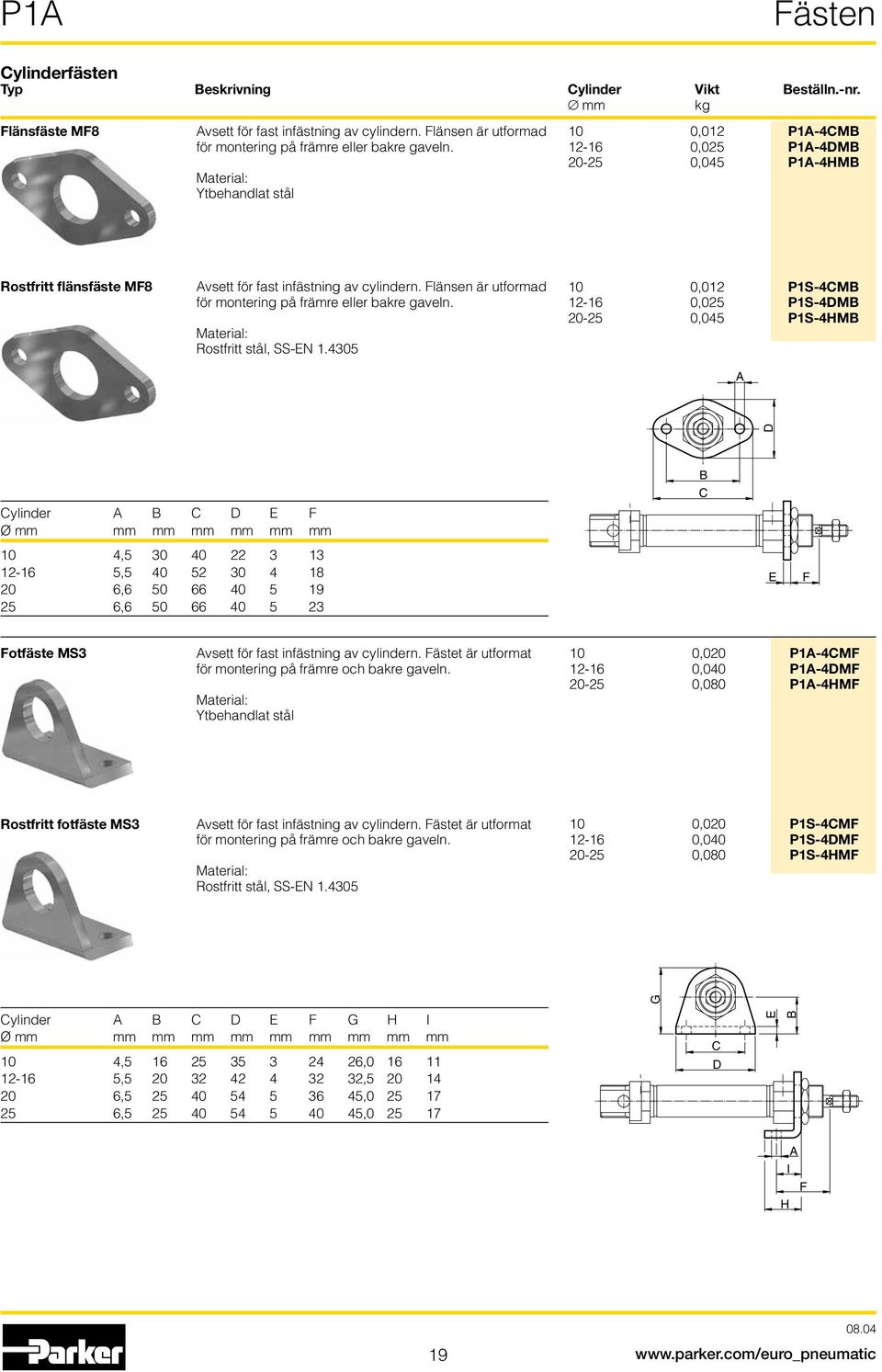

19 Fästen fästen Typ Beskrivning Vikt Beställn.-nr. mm kg Flänsfäste MF8 Avsett för fast infästning av cylindern. Flänsen är utformad för montering på främre eller bakre gaveln. Material: Ytbehandlat stål 10 0,012 P1A-4CMB ,025 P1A-4DMB ,045 P1A-4HMB Rostfritt flänsfäste MF8 Avsett för fast infästning av cylindern. Flänsen är utformad för montering på främre eller bakre gaveln. Material: Rostfritt stål, SS-EN ,012 P1S-4CMB ,025 P1S-4DMB ,045 P1S-4HMB A D A B C D E F Ø mm mm mm mm mm mm mm 10 4, , , , B C E F Fotfäste MS3 Avsett för fast infästning av cylindern. Fästet är utformat för montering på främre och bakre gaveln. Material: Ytbehandlat stål 10 0,020 P1A-4CMF ,040 P1A-4DMF ,080 P1A-4HMF Rostfritt fotfäste MS3 Avsett för fast infästning av cylindern. Fästet är utformat för montering på främre och bakre gaveln. Material: Rostfritt stål, SS-EN ,020 P1S-4CMF ,040 P1S-4DMF ,080 P1S-4HMF A B C D E F G H I Ø mm mm mm mm mm mm mm mm mm mm 10 4, , , , , , , , G C D E B A I F H 19

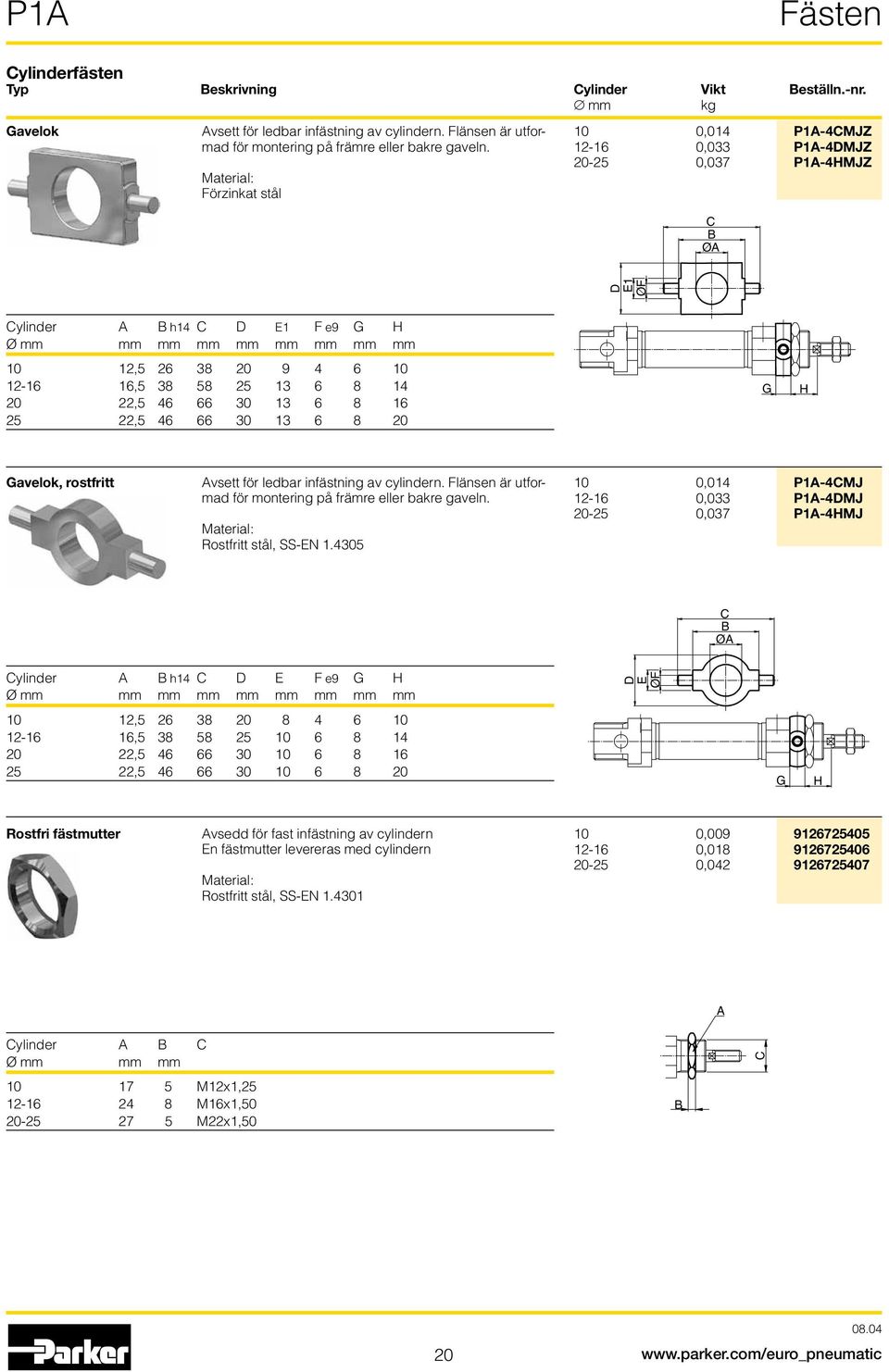

20 Fästen fästen Typ Beskrivning Vikt Beställn.-nr. mm kg Gavelok Avsett för ledbar infästning av cylindern. Flänsen är utformad för montering på främre eller bakre gaveln. Material: Förzinkat stål 10 0,014 P1A-4CMJZ ,033 P1A-4DMJZ ,037 P1A-4HMJZ C B ØA D E1 ØF A B h14 C D E1 F e9 G H Ø mm mm mm mm mm mm mm mm mm 10 12, , , , G H Gavelok, rostfritt Avsett för ledbar infästning av cylindern. Flänsen är utformad för montering på främre eller bakre gaveln. Material: Rostfritt stål, SS-EN ,014 P1A-4CMJ ,033 P1A-4DMJ ,037 P1A-4HMJ C B ØA A B h14 C D E F e9 G H Ø mm mm mm mm mm mm mm mm mm 10 12, , , , D E ØF G H Rostfri fästmutter Avsedd för fast infästning av cylindern En fästmutter levereras med cylindern Material: Rostfritt stål, SS-EN , , , A A B C Ø mm mm mm M12x1, M16x1, M22x1,50 B C 20

21 Fästen fästen Typ Beskrivning Vikt Beställn.-nr. mm kg Svängfäste Avsett för ledbar infästning av cylindern. Levereras med axel för montering i bakre gavel. Material: Svängfäste: ytbehandlat stål, svart Axel: ythärdat stål Låsringar: enligt DIN 471, rostfritt stål 10 0,020 P1A-4CMT ,040 P1A-4DMT ,080 P1A-4HMT Rostfritt svängfäste Avsett för ledbar infästning av cylindern. Levereras med axel för montering i bakre gavel. Material: Svängfäste: rostfritt stål, SS-EN Axel: härdat rostfritt stål, SS-EN Låsringar: rostfritt stål SS-EN ,020 P1S-4CMT ,040 P1S-4DMT ,080 P1S-4HMT A B C D E F G H I J Ø mm mm mm mm mm mm mm mm mm 10 4, , , , , , , S=slaglängd I D H E F J A C B G + S Gaffelfäste Enligt ISO 8140 Avsett för ledbar infästning av cylindern. Fästet är ställbart i axiell riktning. Levereras komplett med axel. Material: Förzinkat stål 10 0,007 P1A-4CRC ,022 P1A-4DRC 20 0,045 P1A-4HRC 25 0,095 P1A-4JRC Rostfritt gaffelfäste Enligt ISO 8140 Avsett för ledbar infästning av cylindern. Fästet är ställbart i axiell riktning. Levereras komplett med axel. Material: Rostfritt stål, SS-EN ,007 P1S-4CRD ,022 P1S-4DRD 20 0,045 P1S-4HRD 25 0,095 P1S-4JRD A B C D E F G H I J Ø mm mm mm mm mm mm mm mm mm mm I±J 10 4 M4 2, M6 3, M ,5 3, M10x1, C G E F D B H D A 21

22 Fästen fästen Typ Beskrivning Vikt Beställn.-nr. mm kg Kulledsöra Enligt ISO 8139 Avsett för ledbar infästning av cylindern. Fästet är ställbart i axiell riktning. Material: Kulledsöra: Förzinkat stål Kulled: härdat stål 10 0,017 P1A-4CRS ,025 P1A-4DRS 20 0,045 P1A-4HRS 25 0,085 P1A-4JRS Rostfritt kulledsöra Enligt ISO 8139 Avsett för ledbar infästning av cylindern. Fästet är ställbart i axiell riktning. Material: Kulledsöra: rostfritt stål, SS-EN Kulled: härdat stål, SS-EN ,017 P1S-4CRT ,025 P1S-4DRT 20 0,045 P1S-4HRT 25 0,085 P1S-4JRT A B C D E F G H I J K L Ø mm mm mm mm mm mm mm mm mm mm mm mm 10 5 M4 2, M6 3, ,8 9 38,5 11 1, M M10x1, , ,5 17 2,5 Rostfri ställmutter Avsedd för fast infästning av tillbehör på kolvstången En mutter levereras med cylindern. (cylindrar med genomgående kolvstång levereras med två muttrar.) enligt DIN 439 form B Material: Rostfritt stål, SS-EN , , , , D F E Ø mm mm mm 10 M4 7 2, M6 10 3,2 20 M M10x1, E F D 22

23 Sensorer Vår globala serie av sensorer Denna sensorserie används eller kommer att användas på alla förekommande serier i vårt globala produktprogram med cylindrar/arbetsenheter. Sensorerna har små inbyggnadsmått och passar antingen i spår gjorda i mantelprofil eller som i detta fall spänns de fast runt cylinderröret med hjälp av ett specialfäste. Välj mellan elektroniska eller reed-sensorer med flera kabellängder utrustade med 8 mm eller M12 kontakter Elektroniska sensorer De nya elektroniska sensorerna är av typen Solid State, dvs de saknar helt rörliga delar. De är försedda med kortslutningsoch transientskydd som standard. Den inbyggda elektroniken gör sensorerna lämpliga för applikationer med hög till- och frånslagsfrekvens, samt med krav på mycket lång livslängd. Reed-sensorer Sensorerna baseras på beprövade tungelement, som ger säker funktion i en mångfald av applikationer. Enkel montering, skyddad inbyggnad på cylindern och tydlig, gul LED-indikering är viktiga fördelar med denna serie sensorer. Tekniska data Konstruktion GMR (Giant Magnetic Resistance) magneto-resistiv funktion Montering Sensorfäste P8S-TMC01 Utgång PNP, normalt öppen (finns även i utförande NPN mot förfrågan) Spänningsområde V DC V DC ATEX-sensor Rippel max 10% Spänningsfall max 2,5 V Belastningsström max 100 ma Egenförbrukning max 10 ma Aktiveringssträcka min 9 mm Hysteres max 1,5 mm Repeternoggrannhet max 0,2 mm Till- och frånslagsfrekvens max 5 khz Tillslagstid max 2 ms Frånslagstid max 2 ms Skyddsklass IP 68 (EN 60529) Temperaturområde 25 C till +75 C 20 C till +45 C ATEX-sensor Indikering LED, gul Material, sensorhus PA 12 Material, skruv Rostfritt stål Kabel PVC eller PUR 3x0.25 mm 2 se respektive beställningsnr. Tekniska data Konstruktion Tungelement s.k. Reed-element Montering Sensorfäste P8S-TMC01 Utgång Normalt öppen, alt. normalt stängd Spänningsområde V AC/DC resp V AC/DC V AC/DC Belastningsström max 500 ma för sensor V resp. max 100 ma för sensor V max 30 ma för sensor V Brytförmåga (resistiv) max 6 W/VA Aktiveringssträcka min 9 mm Hysteres max 1,5 mm Repeternoggrannhet 0,2 mm Till- och frånslagsfrekvens max 400 Hz Tillslagstid max 1,5 ms Frånslagstid max 0,5 ms Skyddsklass IP 68 (EN 60529) Temperaturområde 25 C till +75 C Indikering LED, gul Material, sensorhus PA12 Material, skruv Rostfritt stål Kabel PVC eller PUR 3x0.14 mm 2 se respektive beställningsnr. 23

24 Sensorer Elektroniska sensorer Reed-sensorer M8 Signal 4 V DC +V DC 1 3 M12 V DC 3 Signal V DC M8 Signal 4 +( ) V (+) V 1 3 AC/DC AC/DC M12 (+) V 3 AC/DC Signal 4 1 +( ) V AC/DC Brun Svart Blå DC Brun Svart Blå AC/DC P8S-GCFPX Brun Blå AC/DC P8S-GRFLX / P8S-GRFLX2 Brun Blå AC/DC Dimensioner Sensorer Sensorfäste P8S-TMC01 4,3 9,7 6,1 4,6 20,9 8,3 M3 14,6 31,2 14,1 31,5 M8x1 31,5-36 M8x

25 Sensorer Beställningsdata Utgång/funktion Kabel/kontakt Vikt Beställningsnr. kg Elektroniska sensorer, V DC Typ PNP, normalt öppen 0,27 m PUR-kabel och M8/Snap-in hankontakt 0,007 P8S-GPSHX Typ PNP, normalt öppen 1,0 m PUR-kabel och M8/Snap-in hankontakt 0,013 P8S-GPSCX Typ PNP, normalt öppen 1,0 m PUR-kabel med M8 skruvkontakt 0,013 P8S-GPCCX Typ PNP, normalt öppen 0,27 m PUR-kabel och M12 skruvkontakt 0,015 P8S-GPMHX Typ PNP, normalt öppen 3 m PVC-kabel utan kontakt 0,030 P8S-GPFLX Typ PNP, normalt öppen 10 m PVC-kabel utan kontakt 0,110 P8S-GPFTX Elektronisk sensor V DC ATEX-klassad II3G EEx na II T4X II3D 135 C IP67 Typ PNP, normalt öppen 3 m PVC-kabel utan kontakt 0,030 P8S-GPFLX/EX Reed sensorer, V AC/DC Normalt öppen 0,27 m PUR-kabel och M8/Snap-in hankontakt 0,007 P8S-GSSHX Normalt öppen 1,0 m PUR-kabel och M8/Snap-in hankontakt 0,013 P8S-GSSCX Normalt öppen 1,0 m PUR-kabel med M8 skruvkontakt 0,013 P8S-GSCCX Normalt öppen 0,27 m PUR-kabel och M12 skruvkontakt 0,015 P8S-GSMHX Normalt öppen 1,0 m PUR-kabel och M12 skruvkontakt 0,023 P8S-GSMCX Normalt öppen 3 m PVC-kabel utan kontakt 0,030 P8S-GSFLX Normalt öppen 10 m PVC-kabel utan kontakt 0,110 P8S-GSFTX Normalt stängd 5m PVC-kabel utan kontakt 1) 0,050 P8S-GCFPX Reed sensorer, V AC/DC Normalt öppen 3 m PVC-kabel utan kontakt 0,030 P8S-GRFLX Reed sensorer, V AC/DC Normalt öppen 3 m PVC-kabel utan kontakt 0,030 P8S-GRFLX2 1) Utan LED Sensorfäste Beskrivning Vikt Beställningsnr. kg Sensorfäste till cylinder P1A Ø10 till Ø25 0,07 P8S-TMC01 25

26 Sensorer för speciella applikationer Sensorer för applikationer där den korta inbyggnadslängden och att kabeln går ut i 90 grader är väsentligt. Då en cylinder har kort slaglängd och/eller är trångt inbyggd ger denna typ av sensor ett alternativt och ibland enklare inbyggnad än vad som kan göras med vår globala serie av sensorer. Symbol elektronisk sensorer P1A-2XMK P1A-2XLK Röd Svart Vit Vit Sensorer Svart Röd Tekniska data Konstruktion Hallelement Utgång PNP resp. NPN, N.O. Spänningsområde VDC Max rippel 10% Max spänningsfall 0,5 V vid 100 ma Max belastningsström, P1A-2XMK, P1A-2XLK 150 ma Max brytförmåga (resistiv) 6 W Egenförbrukning <30 ma vid 30 V Min aktiveringssträcka 5 mm Hysteres 1,1-1,3 mm Repeternoggrannhet ±0,1 mm Max till och frånslagsfrekvens 1 khz Max till och frånslagstid 0,8/3,0 µs Skyddsklass, P1A-2XMK, P1A-2XLK IP 67 Temperaturområde 10 C till +60 C Indikering LED Stöttålighet 40 g Material, sensorhus Polyamid 11 Material, ingjutning Epoxy Kabel PVC 3x0,15 mm 2 Montering Fästbygel Material, fästbygel Acetal/rostfritt stål Material, skruv Rostfritt stål Beställningsdata Dimensioner P1A-2XMK och P1A-2XLK 3 x 0,15 mm, 2 m LED Utgång Kabel Vikt Beställn.-nr. längd kg Elektroniska sensorer PNP, N.O. 2 m 0,040 P1A-2XMK NPN, N.O. 2 m 0,040 P1A-2XLK Fästbyglar för sensorer För cylinder Ø10 0,005 P1A-2CCC För cylinder Ø12 0,005 P1A-2DCC För cylinder Ø16 0,008 P1A-2FCC För cylinder Ø20 0,008 P1A-2HCC För cylinder Ø25 0,010 P1A-2JCC 26

27 Sensorer Anslutningskablar med en kontakt Kablarna har en pågjuten snap-in honkontakt. Kabeltyp Kabellängd/kontakt Vikt Beställningsnr. kg Kablar för sensorer, komplett med en honkontakt Kabel, Flex PVC 3 m, 8 mm Snap-in kontakt 0, Kabel, Flex PVC 10 m, 8 mm Snap-in kontakt 0, Kabel, Super Flex PVC 3 m, 8 mm Snap-in kontakt 0, Kabel, Super Flex PVC 10 m, 8 mm Snap-in kontakt 0, Kabel, Polyuretan 3 m, 8 mm Snap-in kontakt 0, Kabel, Polyuretan 10 m, 8 mm Snap-in kontakt 0, Kabel, Polyuretan 5 m, M12 skruvkontakt 0, Kabel, Polyuretan 10 m, M12 skruvkontakt 0, Hankontakter för anslutningskablar Kabelkontakter för egen tillverkning av anslutningskabel. Kontakterna snabbmonteras på kabeln utan specialverktyg, endast kabelns ytterhölje borttages. Kontakterna finns både för M8 och M12 skruvkontakt och uppfyller skyddsform IP 65. Kontakt Vikt Beställningsnr. kg M8 skruvkontakt 0,017 P8CS0803J M12 skruvkontakt 0,022 P8CS1204J Färdiga skarvkablar med dubbla kontakter Som tillbehör finns ett stort antal kablar för att kunna uppfylla alla krav som kan ställas och för att göra installationer enkla, snabba och säkra. Kablarna har pågjutna 8 mm snap-in rundkontakter i båda ändarna. Kablarna finns i två utföranden. Ett med raka 3-poliga han respektive honkontakter och ett som har en rak 3-polig hankontakt i ena ändan och i den andra en vinklad 3 polig honkontakt. Tekniska data Kontakter Pågjutna 8 mm Snap-in han/honkontakter Skyddsform IP67 Kabel Ledare 3 x 0,25 mm 2 (32 x 0,10 mm 2 ) Hölje PVC/PUR Färg Svart Kablar med raka 3-poliga han- respektive honkontakter. Kablar med i ena ändan en rak 3-polig hankontakt och i den andra en vinklad 3-polig honkontakt. Benämning Vikt Beställn.nr. kg Kabel med raka kontakter, 0,2 m 0, Kabel med raka kontakter, 0,3 m 0, Kabel med raka kontakter, 0,5 m 0, Kabel med raka kontakter, 1,0 m 0, Kabel med raka kontakter, 2,0 m 0, Kabel med raka kontakter, 3,0 m 0, Kabel med raka kontakter, 5,0 m 0, Kabel med raka kontakter, 10 m 0, Benämning Vikt Beställn.nr. kg Kabel med rak och vinklad kontakt, 0,2 m 0, Kabel med rak och vinklad kontakt, 0,3 m 0, Kabel med rak och vinklad kontakt, 0,5 m 0, Kabel med rak och vinklad kontakt, 1,0 m 0, Kabel med rak och vinklad kontakt, 2,0 m 0, Kabel med rak och vinklad kontakt, 3,0 m 0, Kabel med rak och vinklad kontakt, 5,0 m 0, Kabel med rak och vinklad kontakt, 10 m 0,

28 Sensorer Anslutningsblock Valvetronic 110 Valvetronic 110 är en anslutningsblock som kan användas för att samla upp signaler från givare monterade på en maskin och ansluta dessa till styrsystemet med hjälp av en mångledarkabel. Valvetronic 110 kan också användas för att centralt ansluta mångledarkabeln till utgångarna på ett styrsystem och gå ut till en maskin där utgångssignalerna kan anslutas. Anslutnings blocket har 10 stycken 8 mm snap-in rundkontakter och en mångledarkabel som kan fås med 3 eller 10 m längd. Samtliga anslutningar på blocket är numrerade från 1 till 10. Som tillbehör finns blindproppar för an slutningar som inte används och märklappar för märkning av respektive block. Tekniska data Signalanslutningar: 10 stycken 3-poliga numrerade 8 mm runda snap-in honkontakter. Ingångsblock Gemensam +24 VDC 2 Insignal 3 Gemensam 0 V Utgångsblock 1 Gemensam GND 2 Utsignal 3 Gemensam 0 V Elektriska data: Spänning 24 V DC (max 60 V AC/75 V DC) Isolationsgrupp C enligt DIN 0110 Belastning max 1 A per anslutning max 3 A totalt Kabel: Längd 3 eller 10 m Kabeltyp LifYY11Y Ledare 12 st Area: 0,34 mm 2 Färgmärkning Enligt DIN Mekaniska data: Skyddsform IP67 DIN med fastsnäppta kontakter och/eller blindproppar. Temperatur 20 C till +70 C Material: Hus PA 6.6 V0 enligt UL 94 Kontakthållare PBTP Snap-in ring LDPE Gjutmassa Epoxy Tätning NBR Skruvar Ytbehandlat stål Industribeständighet: God kemikalie- och oljebeständighet. Vid aggressiv miljö bör test utföras. Beställningsdata Benämning Vikt Beställningsnr. kg Anslutningsblock Valvetronic 110 med 3 m kabel 0, Anslutningsblock Valvetronic 110 med 10 m kabel 0, Blindpropp, 10 pack 0, Används för att avtäta anslutningar som inte används. Märkskylt, 10 pack 0, Vit, för märkning att sätta fast i spår på sidan av samlingsboxen. Dimensioner och kopplingsschema B A 18,7 12, M ,2 20,5 30,5 L Ledare Färg Input Output 1 Rosa Signal 1 Signal 1 2 Grå Signal 2 Signal 2 3 Gul Signal 3 Signal 3 4 Grön Signal 4 Signal 4 5 Vit Signal 5 Signal 5 6 Röd Signal 6 Signal 6 7 Svart Signal 7 Signal 7 8 Violett Signal 8 Signal 8 9 Grå-Rosa Signal 9 Signal 9 10 Röd-Blå Signal 10 Signal 10 A Blå 0 V 0 V B Brun +24 V PE

29 Anteckningar 29

30 Anteckningar 30

31 Anteckningar 31

32 Parker Hannifin i världen AE Förenade Arabemiraten, Dubai Tel: parker.me@parker.com AR Argentina, Buenos Aires Tel: AT Österrike, Wiener Neustadt Tel: +43 (0) parker.austria@parker.com AT Österrike, Wiener Neustadt (Östeuropa) Tel: +43 (0) parker.easteurope@parker.com AU Australien, Castle Hill Tel: +61 (0) AZ Azerbaijan, Baku Tel: parker.azerbaijan@parker.com BE/LU Belgien, Nivelles Tel: +32 (0) parker.belgium@parker.com BR Brasilien, Cachoeirinha RS Tel: BY Vitryssland, Minsk Tel: parker.belarus@parker.com CA Kanada, Milton, Ontario Tel: CH Schweiz, Etoy Tel: +41 (0) parker.switzerland@parker.com CL Chile, Santiago Tel: CN Kina, Shanghai Tel: CZ Tjeckien, Klecany Tel: parker.czechrepublic@parker.com DE Tyskland, Kaarst Tel: +49 (0) parker.germany@parker.com DK Danmark, Ballerup Tel: parker.denmark@parker.com ES Spanien, Madrid Tel: parker.spain@parker.com FI Finland, Vantaa Tel: +358 (0) parker.finland@parker.com FR Frankrike, Contamine-sur-Arve Tel: +33 (0) parker.france@parker.com GR Grekland, Aten Tel: parker.greece@parker.com HK Hong Kong Tel: HU Ungern, Budapest Tel: parker.hungary@parker.com IE Irland, Dublin Tel: +353 (0) parker.ireland@parker.com IN Indien, Mumbai Tel: IT Italien, Corsico (MI) Tel: parker.italy@parker.com JP Japan, Tokyo Tel: +81 (0) KR Korea, Seoul Tel: KZ Kazakstan, Almaty Tel: parker.easteurope@parker.com MX Mexico, Apodaca Tel: MY Malaysia, Shah Alam Tel: NL Nederländerna, Oldenzaal Tel: +31 (0) parker.nl@parker.com NO Norge, Asker Tel: parker.norway@parker.com NZ Nya Zeeland, Mt Wellington Tel: PL Polen, Warszawa Tel: +48 (0) parker.poland@parker.com PT Portugal, Leca da Palmeira Tel: parker.portugal@parker.com RO Rumänien, Bukarest Tel: parker.romania@parker.com RU Ryssland, Moskva Tel: parker.russia@parker.com SE Sverige, Spånga Tel: +46 (0) parker.sweden@parker.com SG Singapore Tel: SK Slovakien, Banská Bystrica Tel: parker.slovakia@parker.com SL Slovenien, Novo Mesto Tel: parker.slovenia@parker.com TH Thailand, Bangkok Tel: TR Turkiet, Istanbul Tel: parker.turkey@parker.com TW Taiwan, Taipei Tel: UA Ukraina, Kiev Tel parker.ukraine@parker.com UK Storbritannien, Warwick Tel: +44 (0) parker.uk@parker.com US USA, Cleveland Tel: VE Venezuela, Caracas Tel: ZA Sydafrikanska Republiken, Kempton Park Tel: +27 (0) parker.southafrica@parker.com Europeiskt produktinformationscentrum Gratis telefonnummer: (från AT, BE, CH, CZ, DE, EE, ES, FI, FR, IE, IL, IS, IT, LU, MT, NL, NO, PT, SE, SK, UK) 2010 Parker Hannifin Corporation. Alla rättigheter förbehålles Parker Hannifin AB Sales Company Sweden Fagerstagatan 18, Box 8314 SE Spånga Tel: Fax: Katalog PDE2564TCSE September 2010 Din Parker-distributör
