1 Vatten i vägen Grönblå gaturum & regnbäddar Kent Fridell, Edge & SLU

2 Biofilter - regnbädd Definition: Vegetationsbeklädd markbädd med fördröjningszon för infiltrering och behandling av dagvatten. Mål: Att efterlikna naturen sätt att med hjälp av fysisk, kemisk och biologisk aktivitet omhänderta dagvattnet samt uppnå en naturlig hydrologi. Bioretention Bioinfiltration Rain garden Regnbädd Stormwater planter Stormwater pods Biopods Bioswales Bioretention swales (svackdike) Drain garden Regnrabatter Regnträdgårdar Figurer: Biofilter, Kristian Klasson & Kent Fridell Tengbomgruppen AB, 2014.

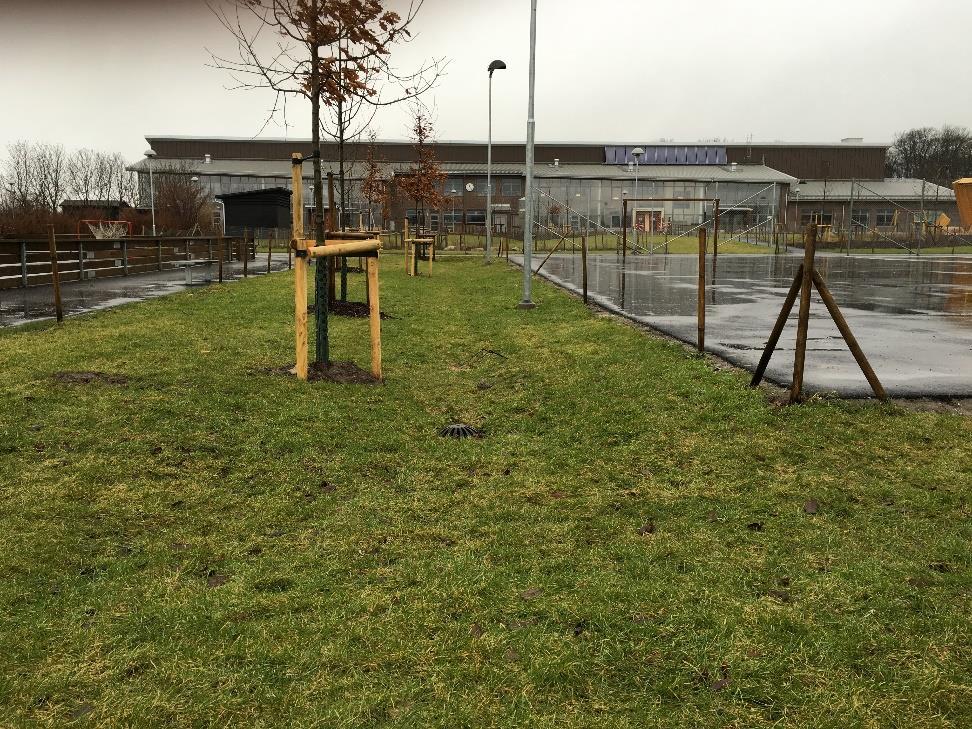

3 Parkskolan (F-6) i Dalby, Lunds kommun

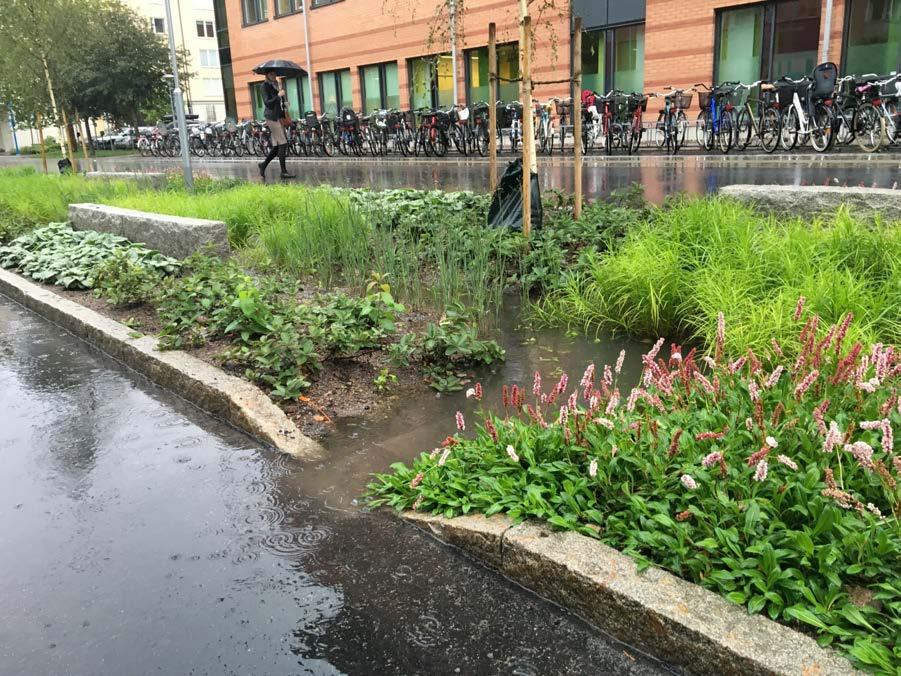

4 Foto: Rasmus Elleby

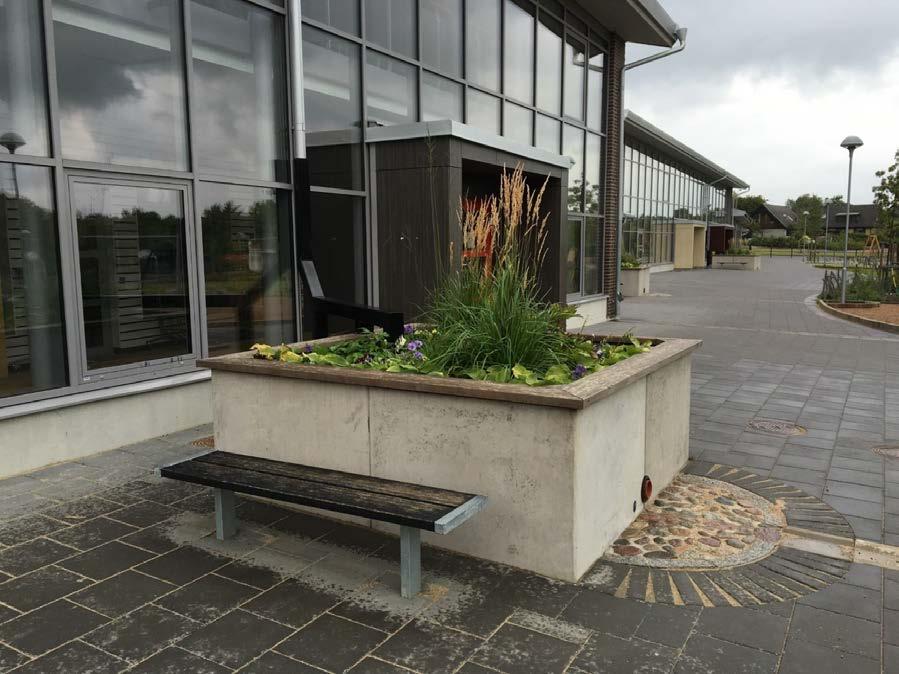

5 Parkskolan (F-6) i Dalby, Lunds kommun Upphöjd regnbädd

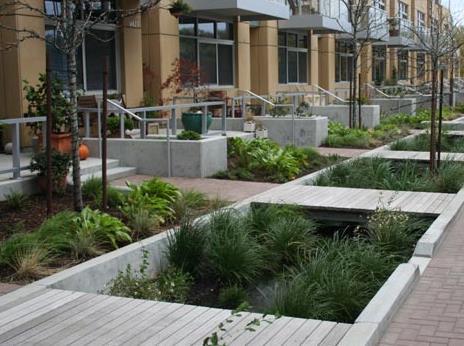

6 Biofilter, regnbädd Bioretention planter, rain garden Figurer: San Mateo County Sustainable Green Streets and Parking Lots Design Guidebook, San Mateo Countywide, 2009.

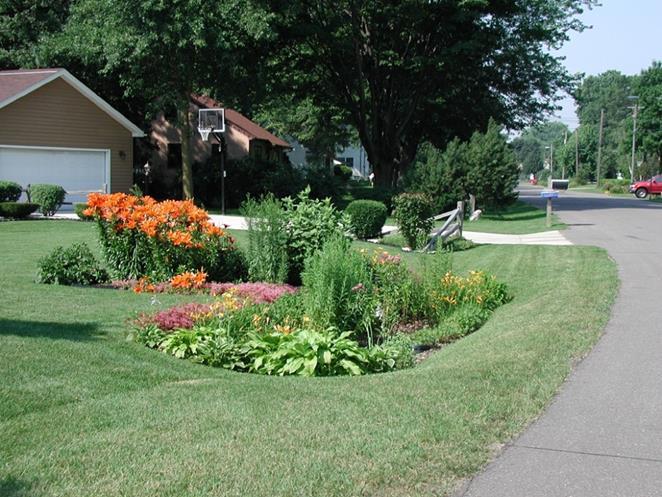

7 Figur: Regnbäddar för omhändertagande av dagvatten. Regnbädd Rain garden

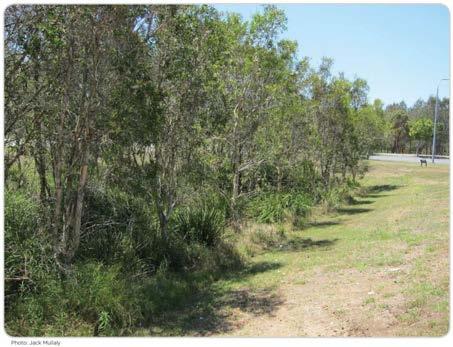

8 Stora regnbäddar

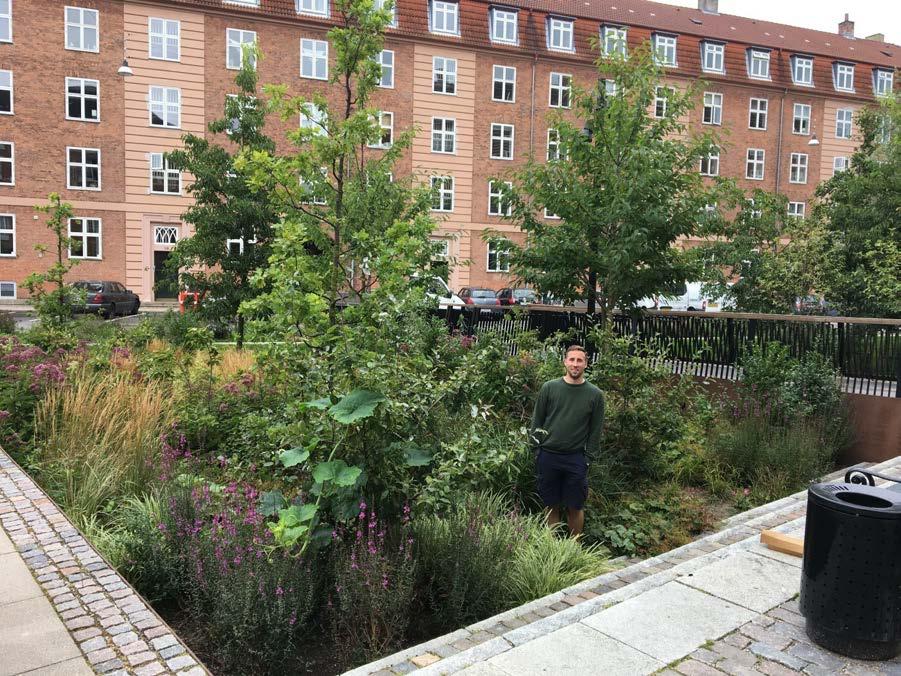

9 Tåsinge plads, Köpenhamn

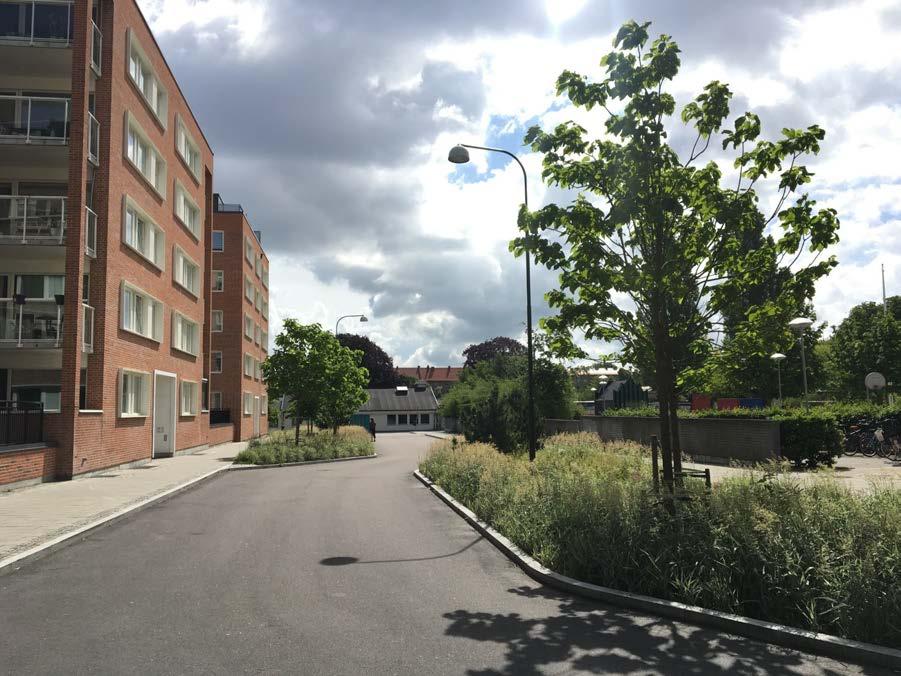

10 Malmö

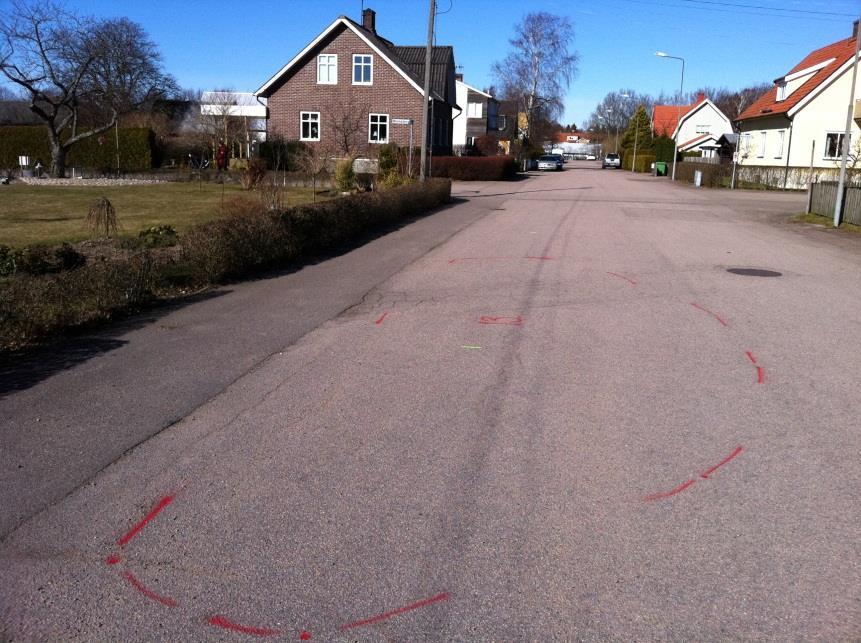

11 Munka-Ljungby

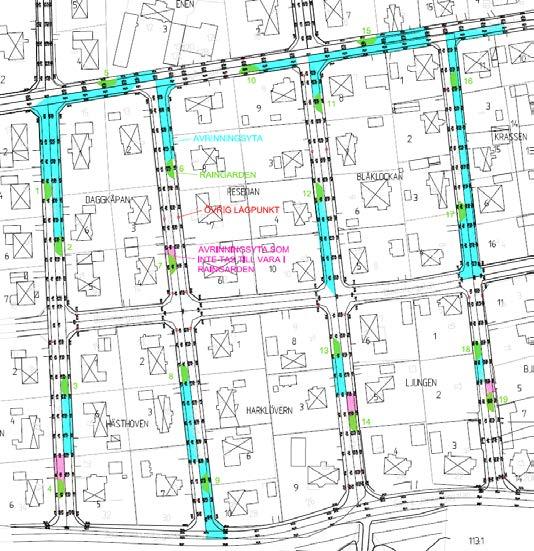

12 Munka-Ljungby, Ängelholm Figur: Biofilter i gatumiljö. Ängelholms kommun. Johan Slagstedt

13 Munka-Ljungby

14

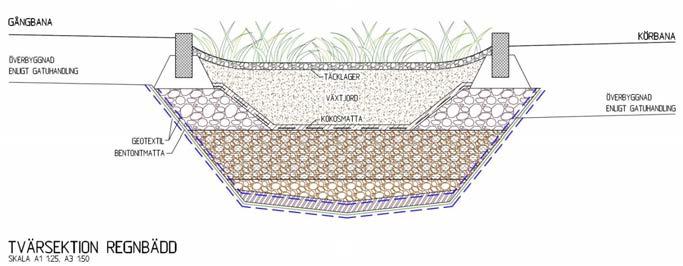

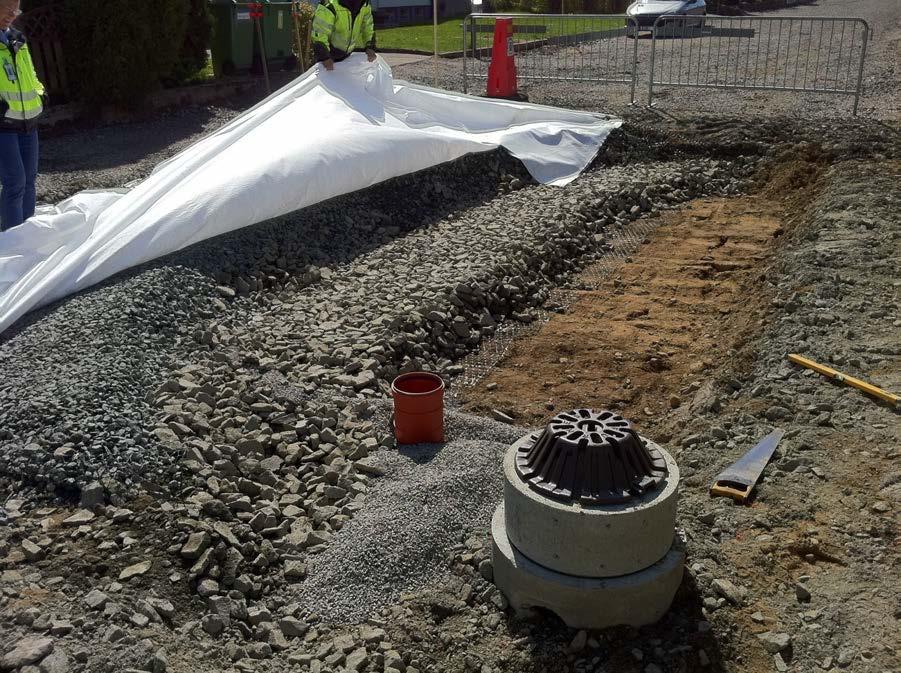

15 KOKOSMATTA

16

17

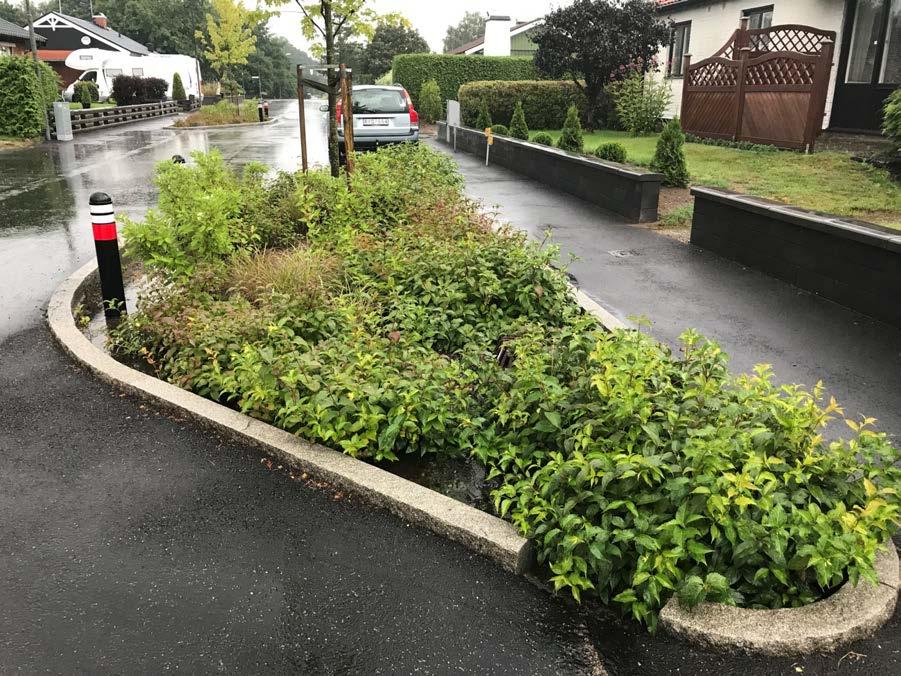

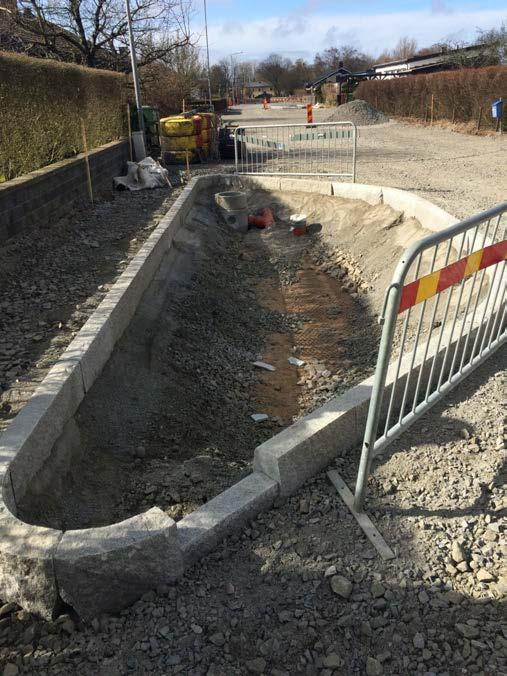

18 Munka-Ljungby (Ängelholm)

19

20 Grönblå gata i Munka-Ljungby

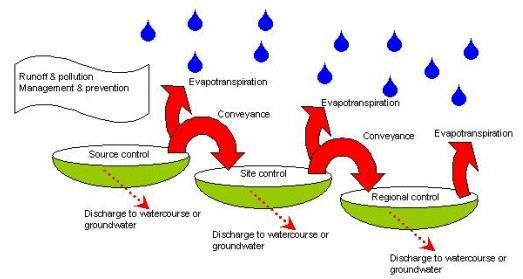

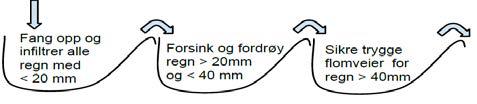

21 Resilienta! Mångfunktionella ytor! Förvaltningskedja Se vattnet som en resurs genom hela kedjan! Ekosystemtjänster! Regn Figur: Ciria Figur: Ciria, Figur: Exempel från Norge, (2008). Vattenvägar! (Second way) Landskapet skall klara minst ett 100-årsregn.

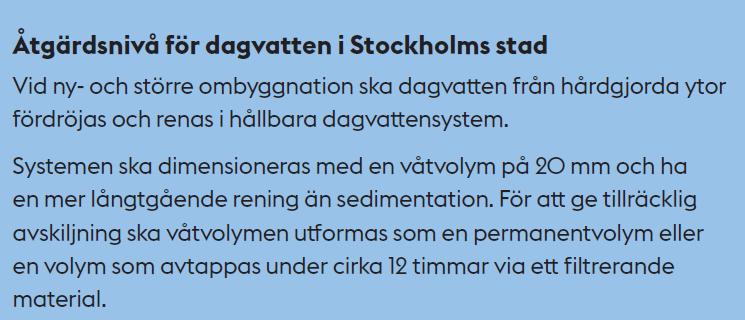

22 Riktlinjer: Stockholm, Uppsala mfl. Reduktion av föroreningsbelastningen på % vilket innebär att 90 % av års nederbörden ska tas om hand Vid en magasineringskapacitet på 20 (10) mm regn uppnås målet 90 % omhändertagande. Källa: Dagvatten - Åtgärdsnivå vid ny- och större ombyggnation, 2016

23 Vinnova projektet: Klimatsäkrade systemlösningar för urbana ytor Hemsida:

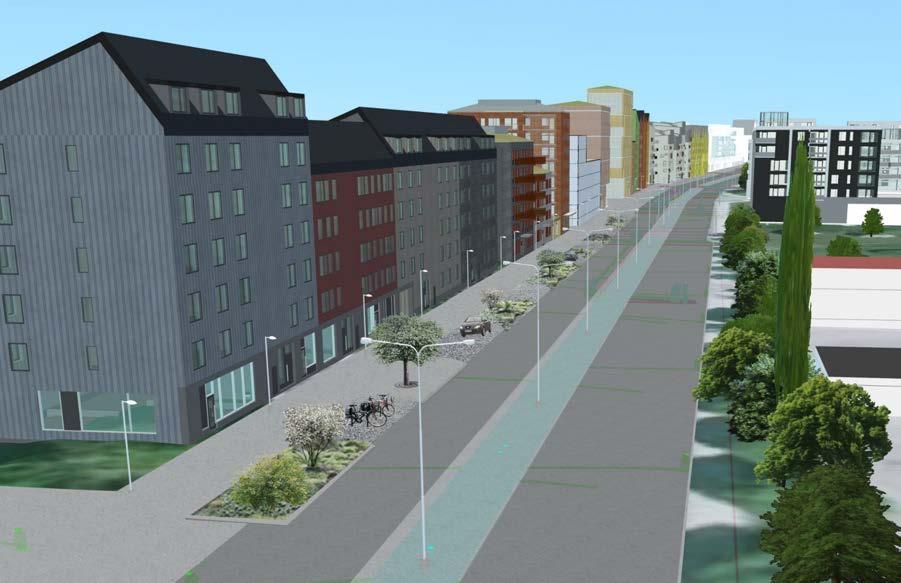

24 Östra Sala Backe, Uppsala

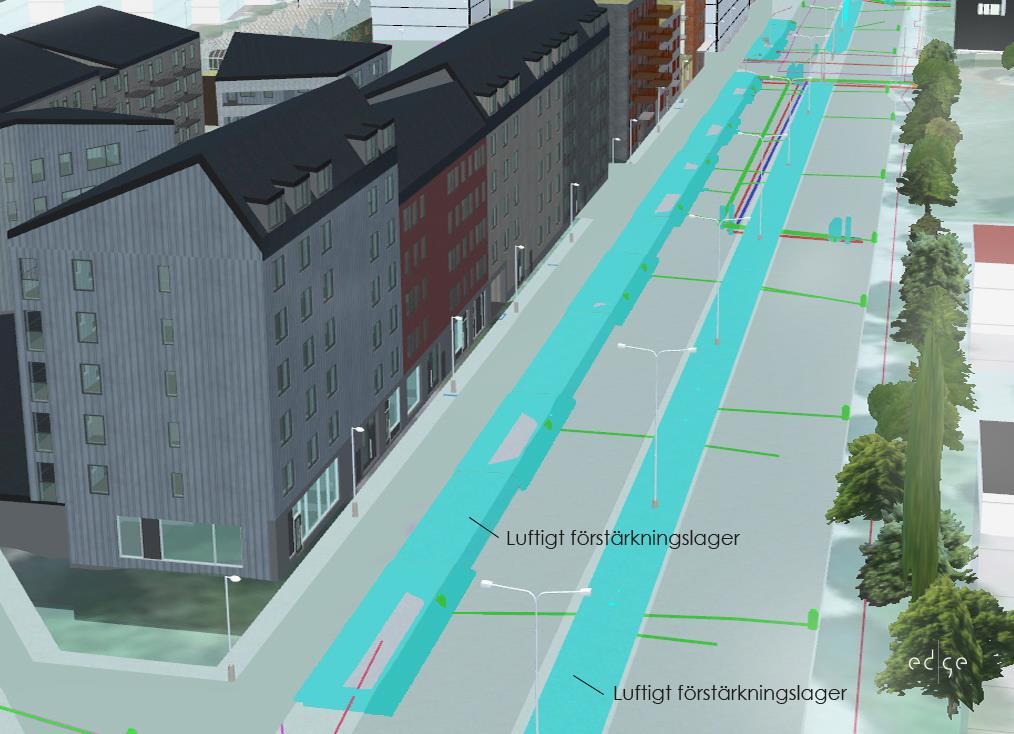

25 Luftigt förstärkningslager - Grunden i systemet!

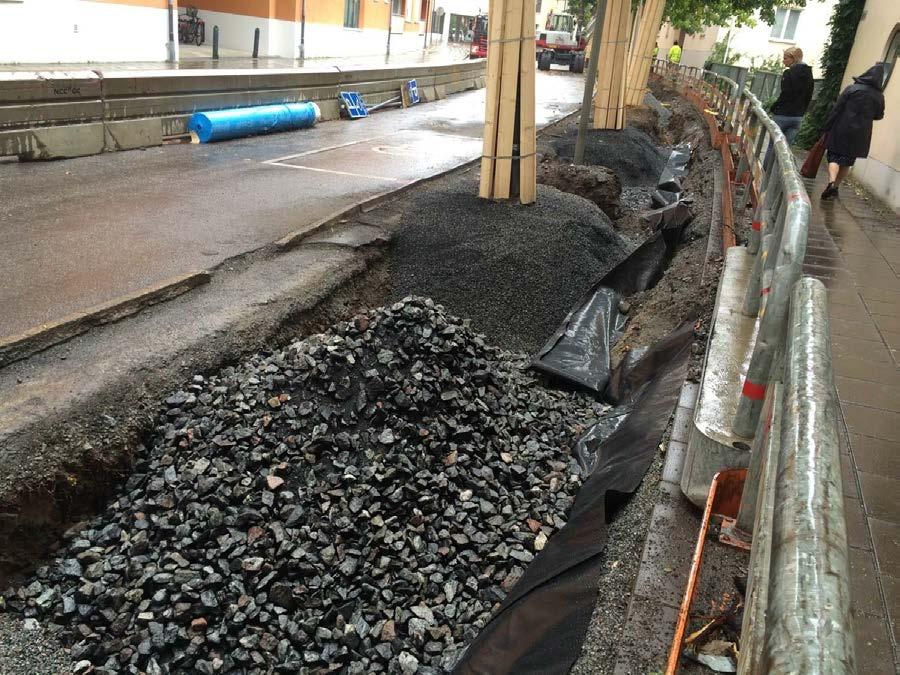

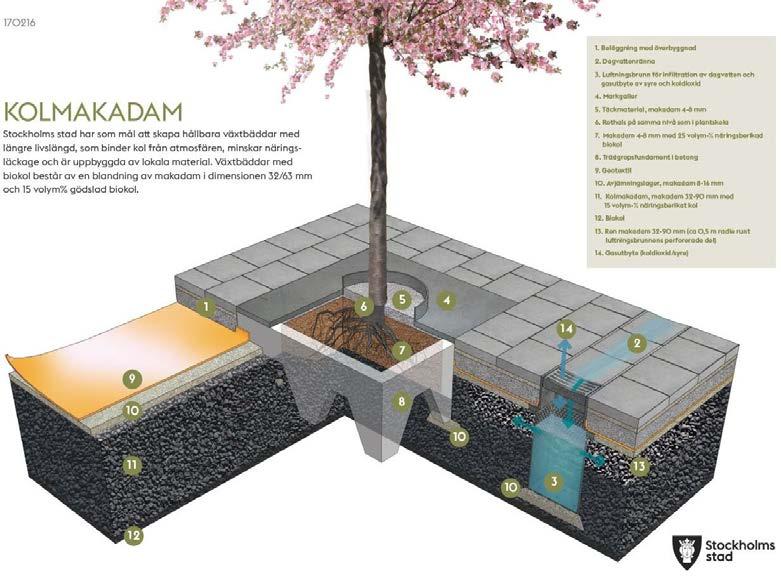

26 Exempel på makadam fraktioner Dränerande förstärkningslager: Makadam 2-90 mm Luftigt förstärkningslager: Makadam mm Undre växtsubstrat: Makadam mm + biokol

27 Trädgrop med luftigt förstärkningslager

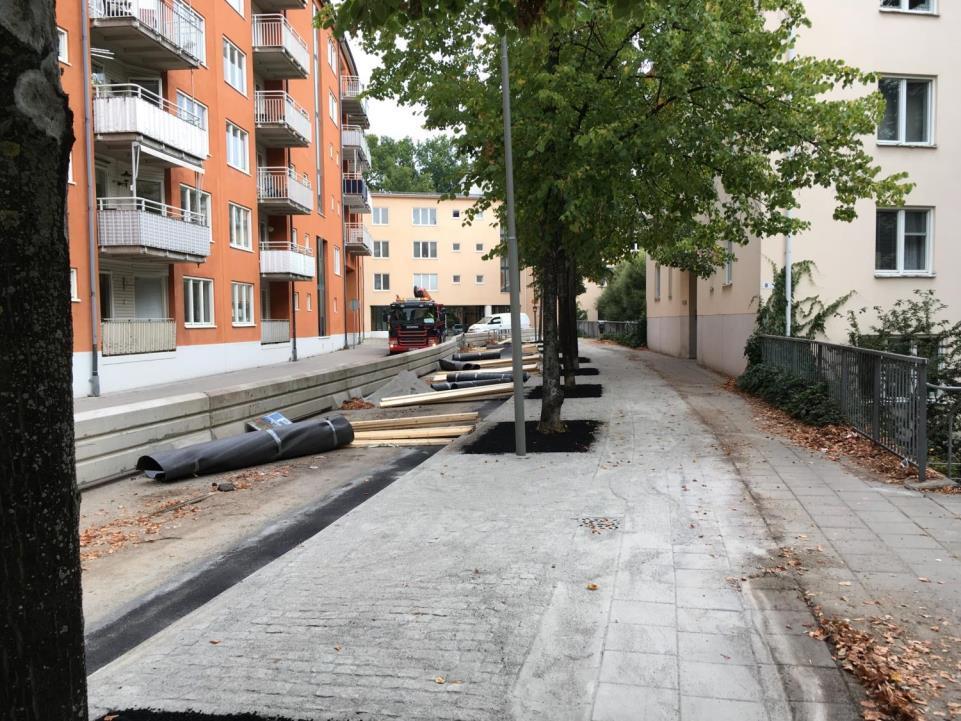

28 Bo Bergmans gata Stockholm, 2016 Foto: Björn Embrén

29 Foto: Björn Embrén

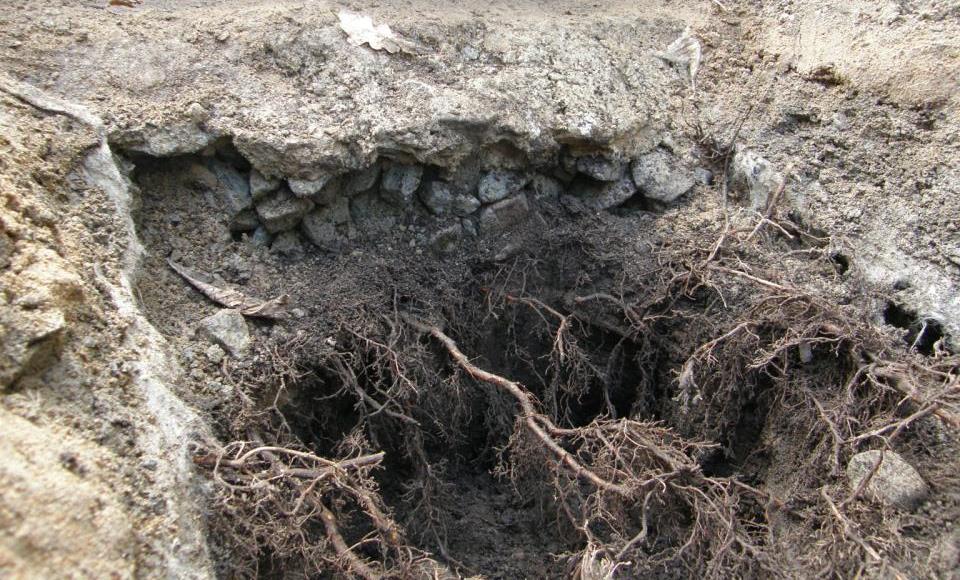

30 4 år efter platering - rötter 3.5 m från träd Erik Dahlbergsallén Foto: Björn Embrén Foto: Björn Embrén

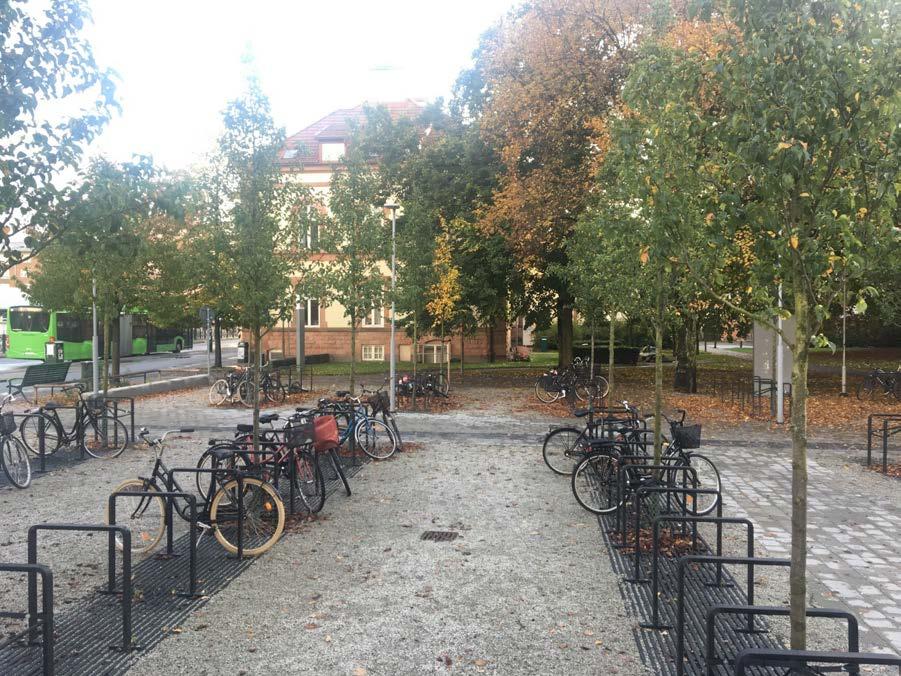

31

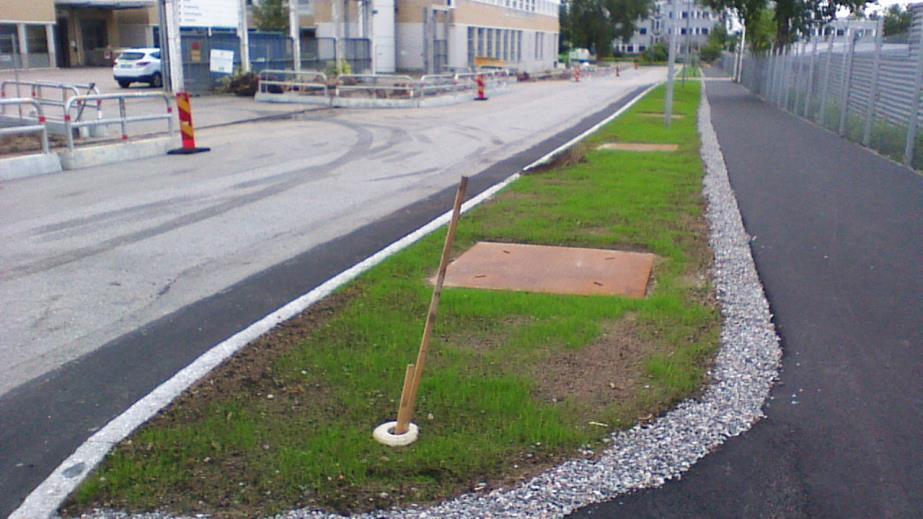

32 Grönblå infrastruktur med LF

33

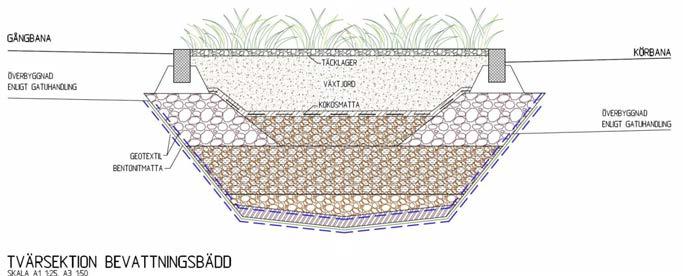

34 Bevattningsbädd

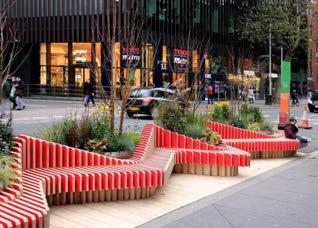

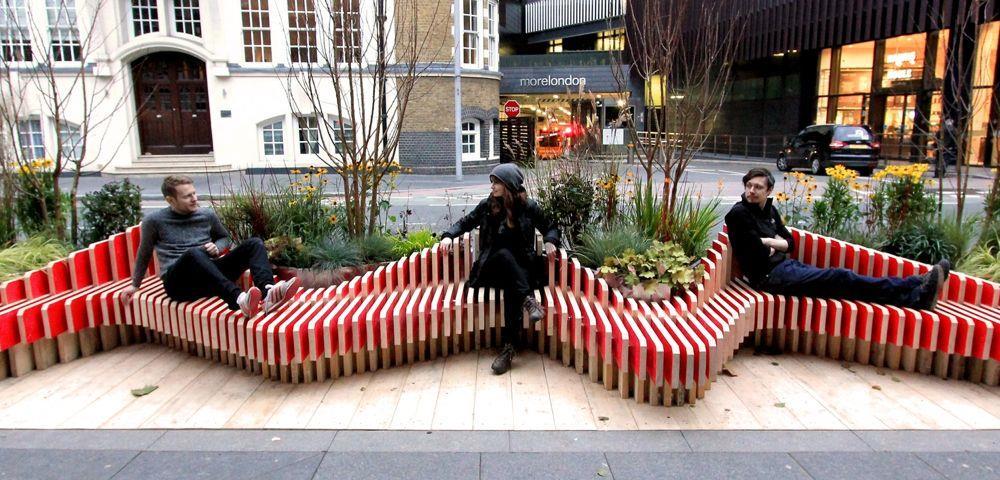

35 Parklets

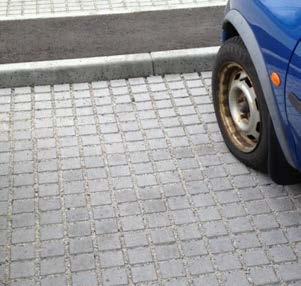

36 Dränerande beläggning & överbyggnad

37 Grova värden för dimensionering 2-10 % av den ogenomsläppliga ytan (avrinningsområdet) fördröjningszonsdjup mm ( 500 mm, översvämningszon) Figur: Tengbomgruppen AB, 2014.

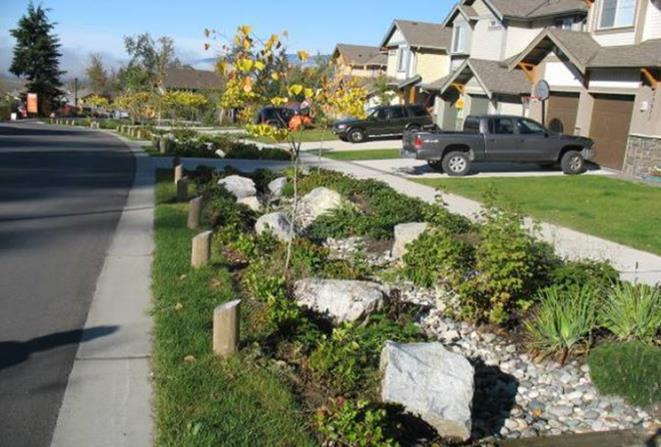

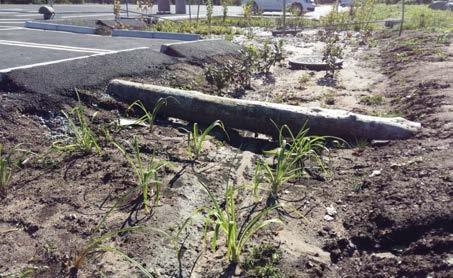

38 Inlopp Varianter - Flöde från rörsystem - Koncentrerad ytavrinning - Ytavrinning på bred front Funktion: - Storleken på inflödet, l/s - Sediment kontroll - Reduktion av flödesenergi & erosionskontroll - Fördelning/spridning av flödet i anläggningen Figur: Portland, Cornelia Ljungerud. Figur: San Mateo County Sustainable Green Streets and Parking Lots Design Guidebook, San Mateo Countywide, 2009.

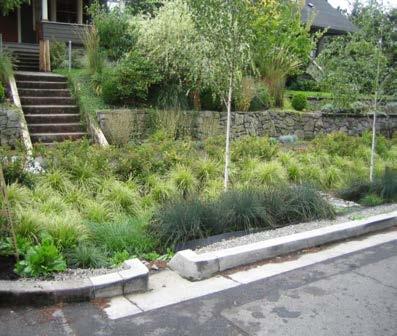

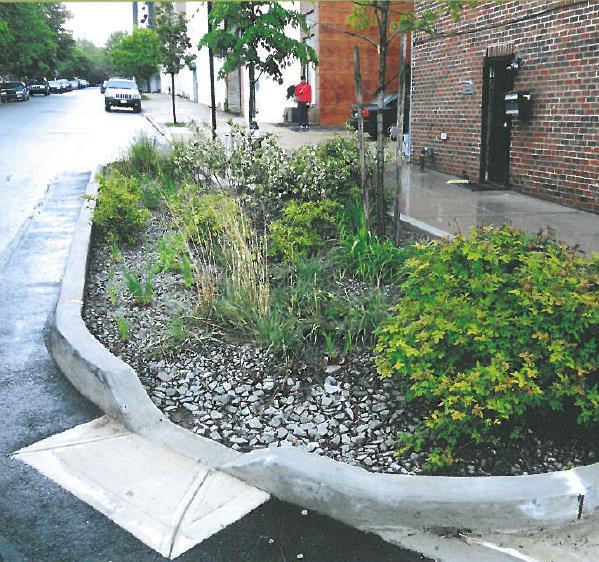

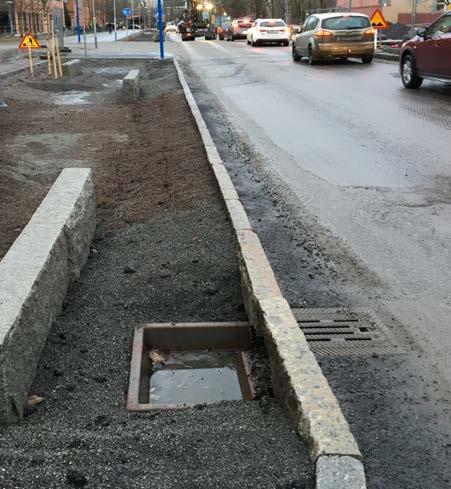

39 Inlopp

40

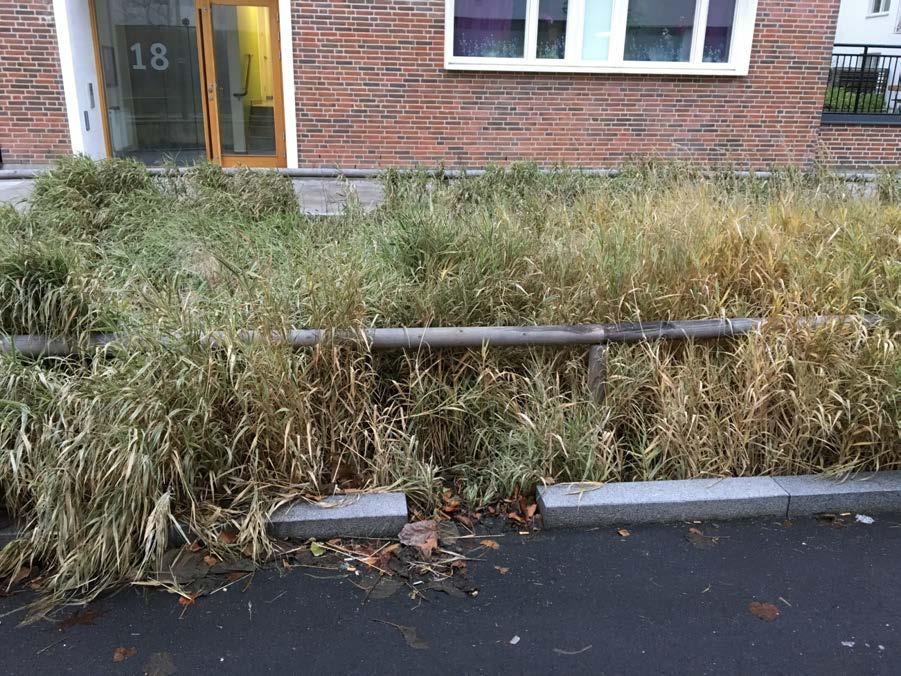

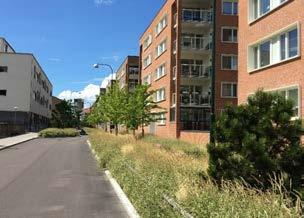

41

42 Biofilter typ 1. (Inget avvattningssystem) Minst 0,5 m djup till högsta årliga grundvattennivån.

43 Biofilter typ 2. (Dräneringsledning) Om K s i terrassen är < 10 mm/h behövs dräneringsrör med dräneringsgrus installeras.

44 Biofilter typ 3. (Upphöjd dräneringsledning) För att öka volymen dagvatten som perkolerar ned i terrassen.

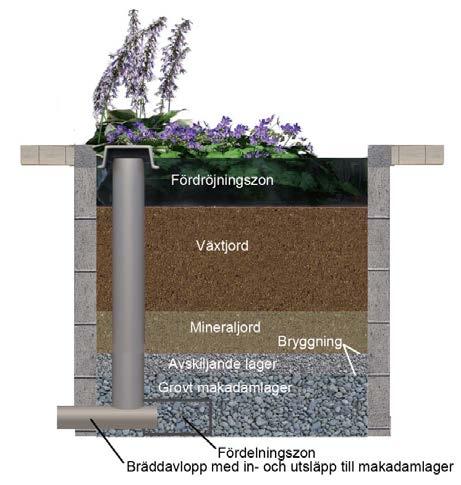

45 Biofilter typ 3. Variant för träd med extra stor fördröjningsvolym Figur: Tengbomgruppen AB, 2014.

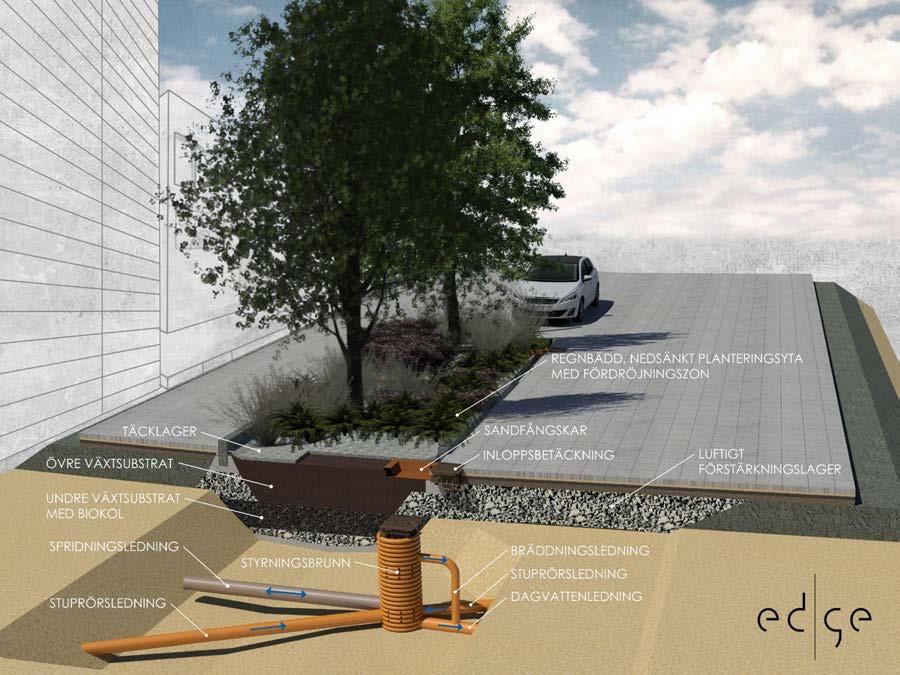

46 Grönblå infrastruktur med LF

47 Biofilter typ 4. (Tät duk) Vid förutsättningar där vattnet inte får/kan ledas ner i terrassen.

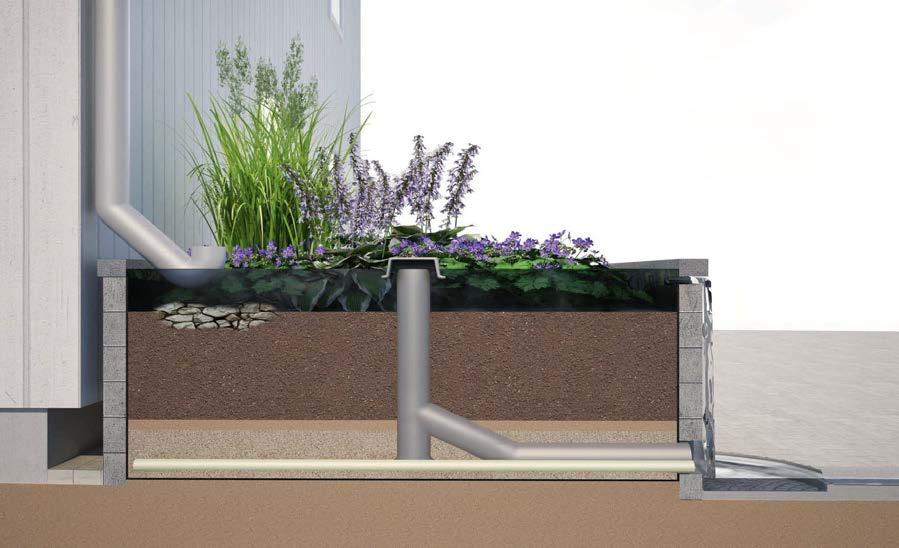

48 Biofilter typ 5. (Vattenlås & internt vattenförråd) Materialskiljande lager (övergångszon) (partikel immigration) ren sand Vattenmättad zon (mellansand grovsand, C-källa för denitrifikation) Minska inträngning av rötter i dränledning Mättade zonen på 350 mm, lagrar vatten för mer än 5 veckor.

49 Filtermedia Ler: % Silt: % Sand: % Ler: < 15 % Silt: < 30 % Sand: 65 % Ler: 2 5 % Silt + Ler: 15 % Sand: % Tabell: Rekommendationer på mullhalt Yta Rekommenderad (mullhalt vikt-%) Gräs 3 5 % Plantering 3 5 (8) % Mineraljord 0-2 % Filtermaterialets djup mm ( 700 mm för träd) Erosion & avdunstningsskydd - Minska erosion - Minska avdunstning - Minska ogräsuppslag - Bidra till att behålla goda egenskaper på växtjorden - Ej flyta!

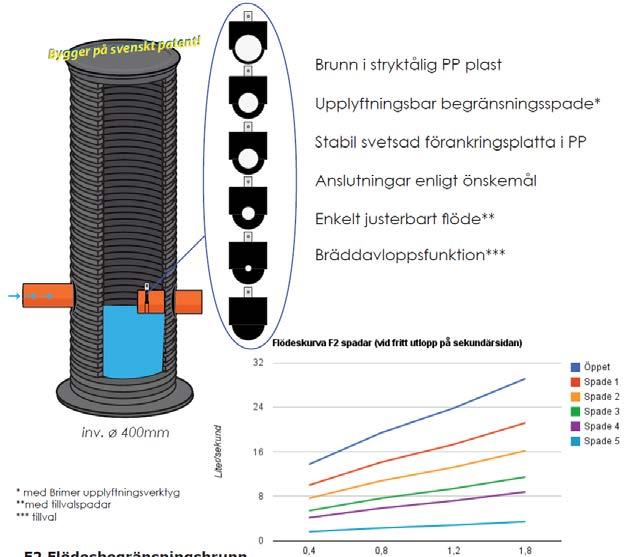

50 Reglering av tömningshastighet

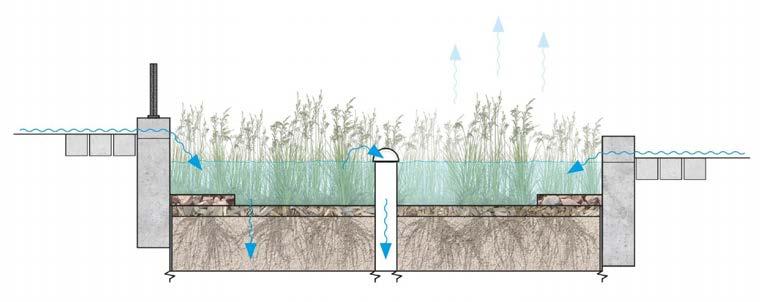

51 Utlopp & bräddning Den magasinerade vattenmängden ovan mark skall vara bortdränerad inom 24 h efter regn & växtbädden uppnå dräneringsjämnvikt inom 48 h: 1. För att kunna mot ta ett nytt regn 2. Skapa bra växtbetingelser 3. Minska risk för mygg Figur: Gjorda av Wille Helmbold, 2016.

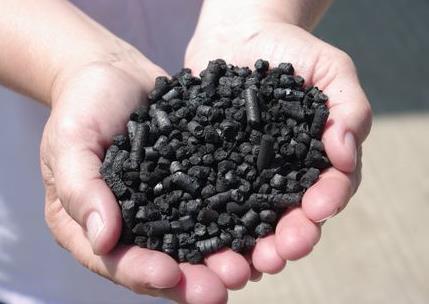

52 Rening Tabell: Reningseffekt/ämne [%], StormTac (2017) Ämne P N Pb Cu Zn Cd Cr Ni Hg SS Olja PAH BaP Reningseffekt [%] Biokol?

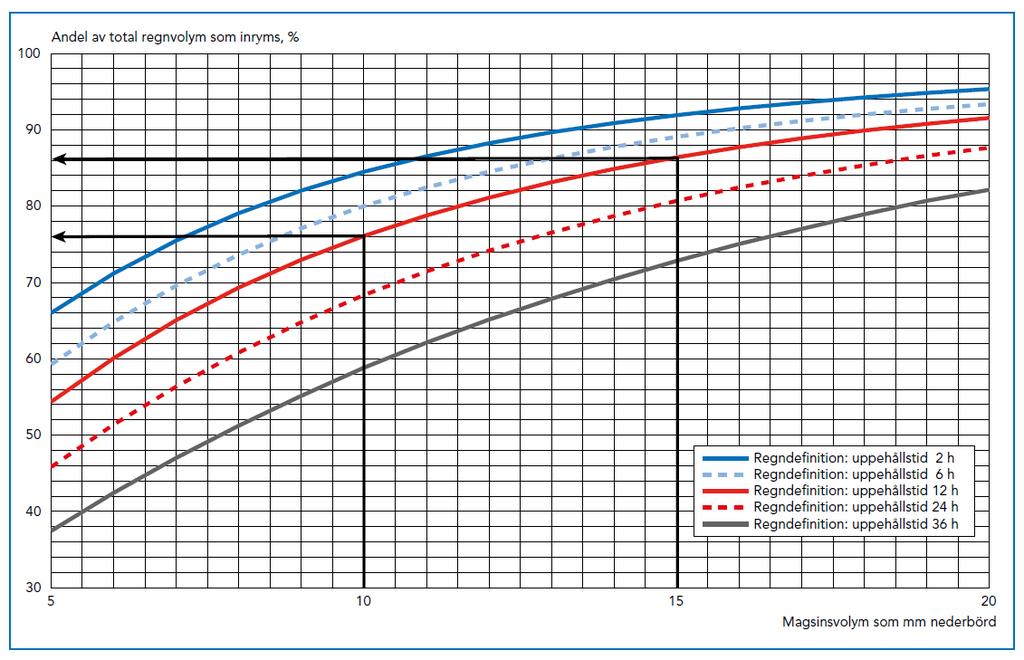

53 Andel av årsnederbörd som behandlas Figur: Svenskt vatten P104.

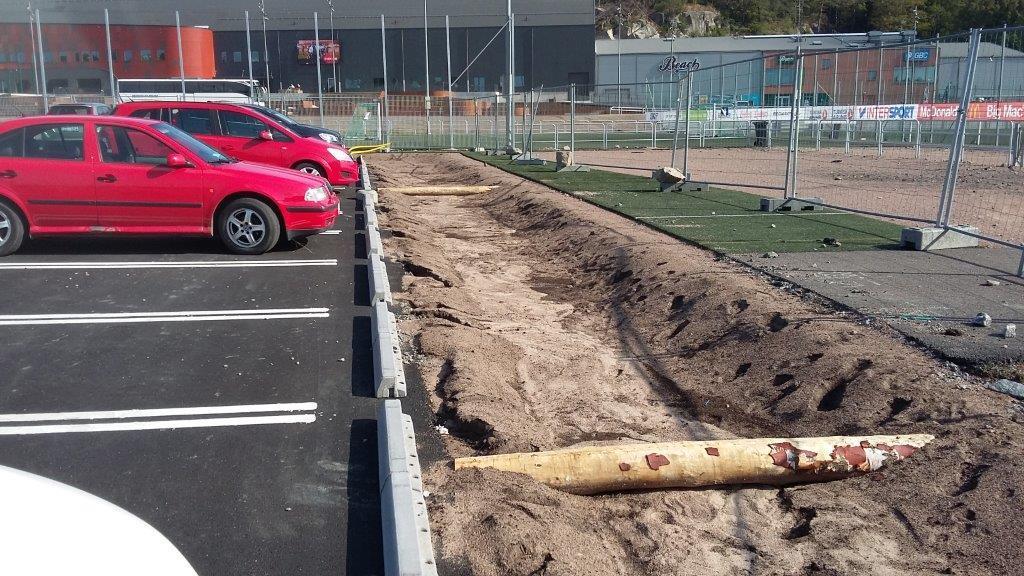

54

55

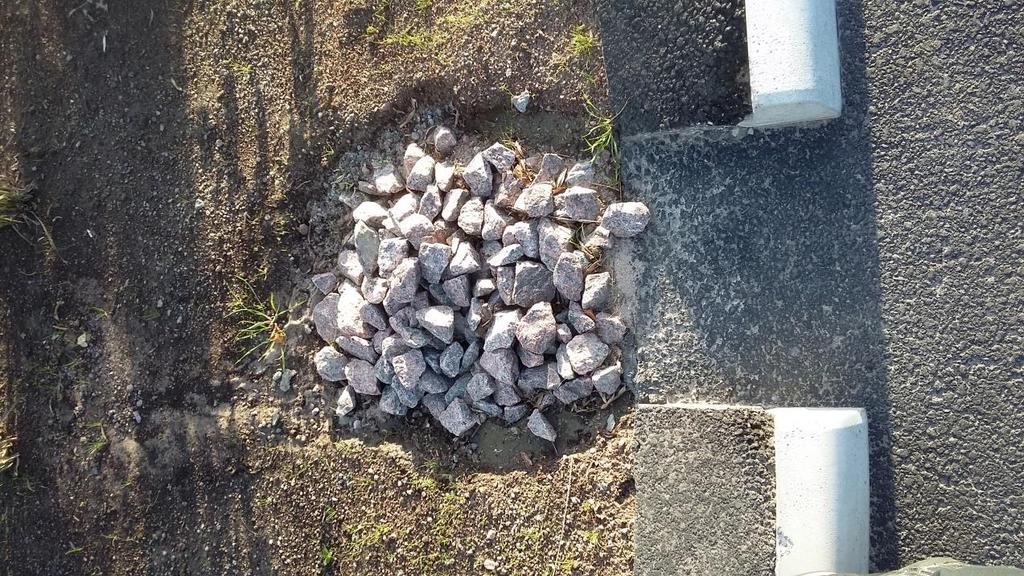

56

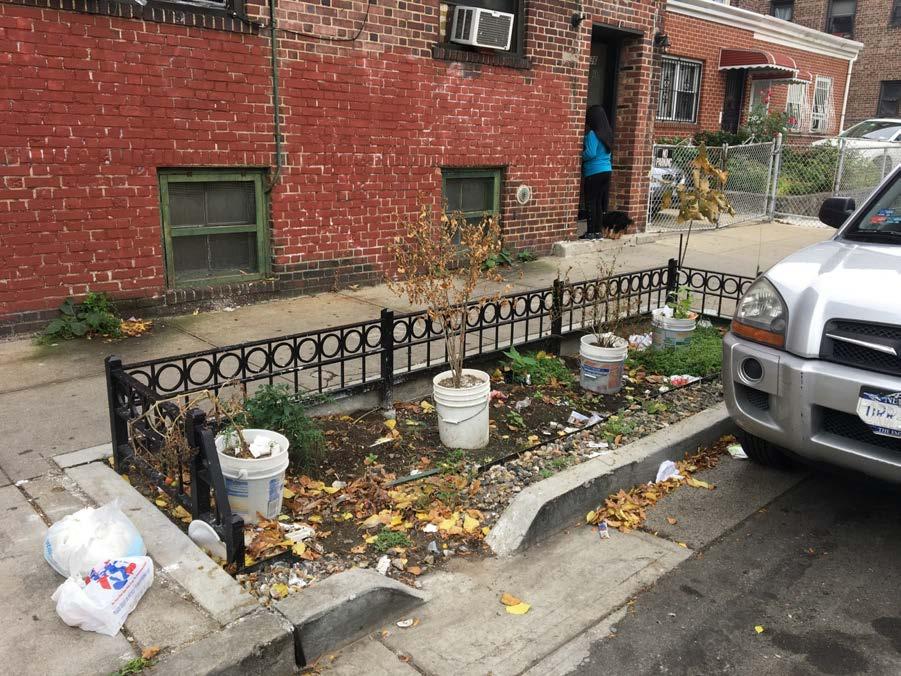

57

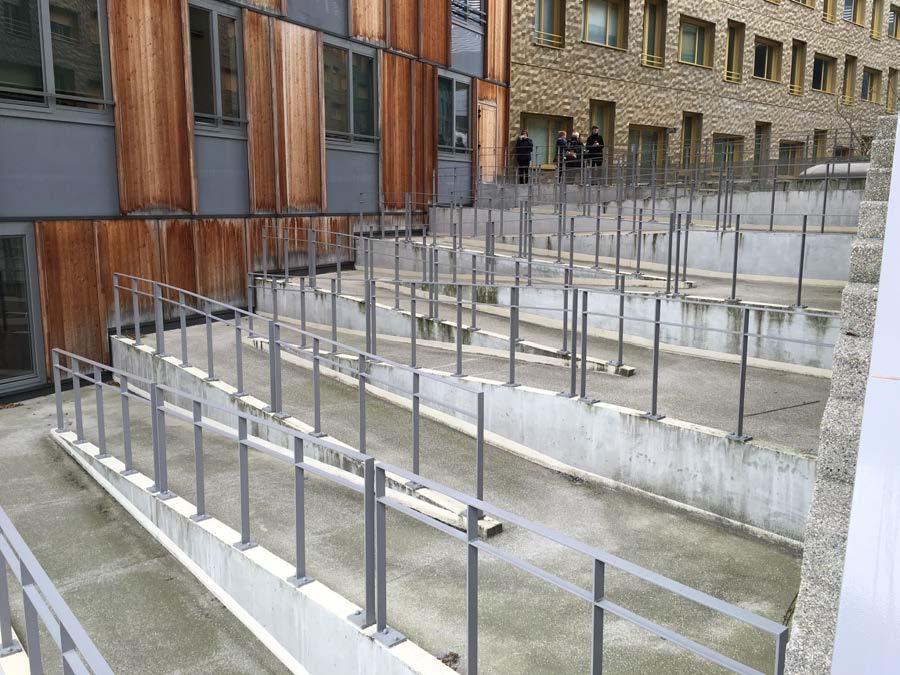

58

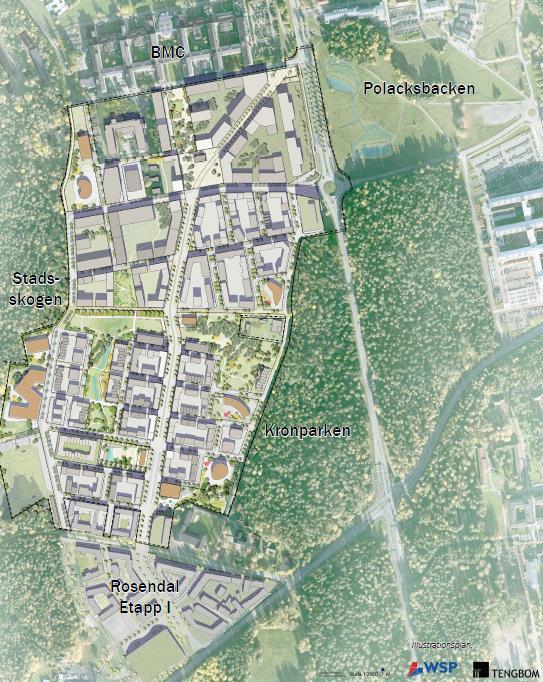

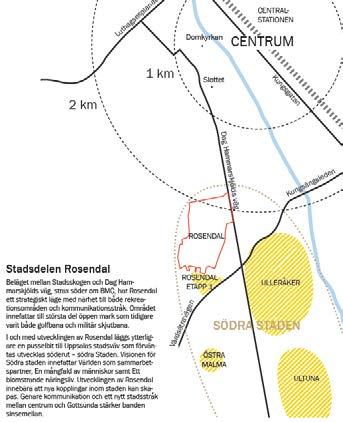

59 Rosendal, Uppsala

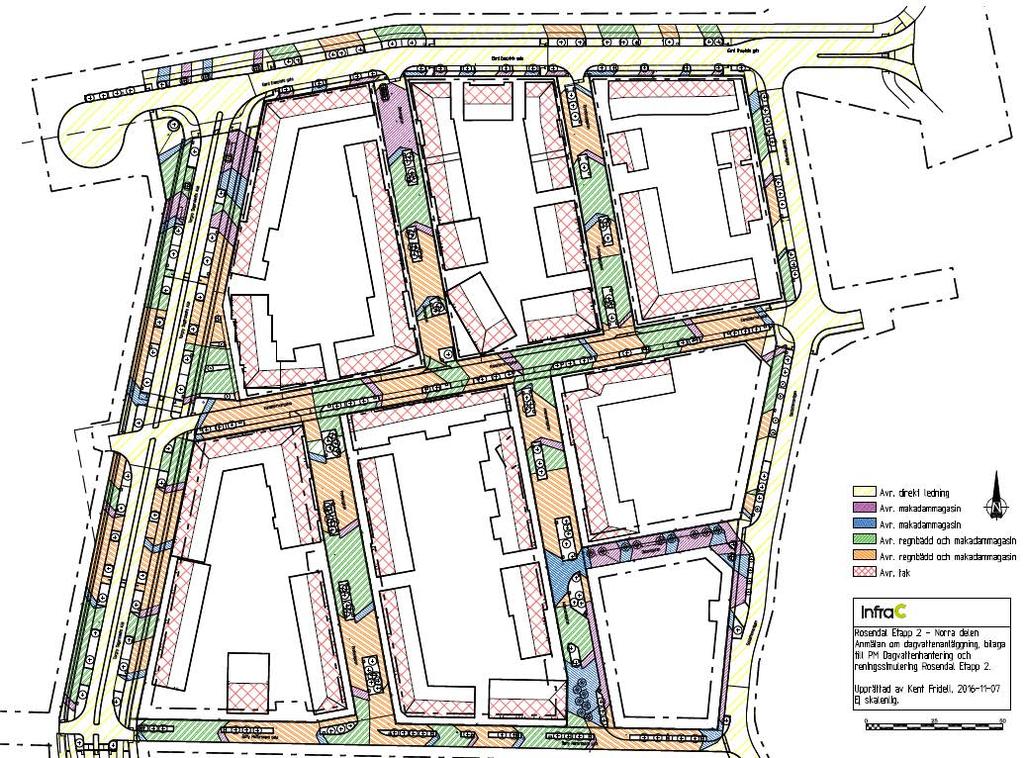

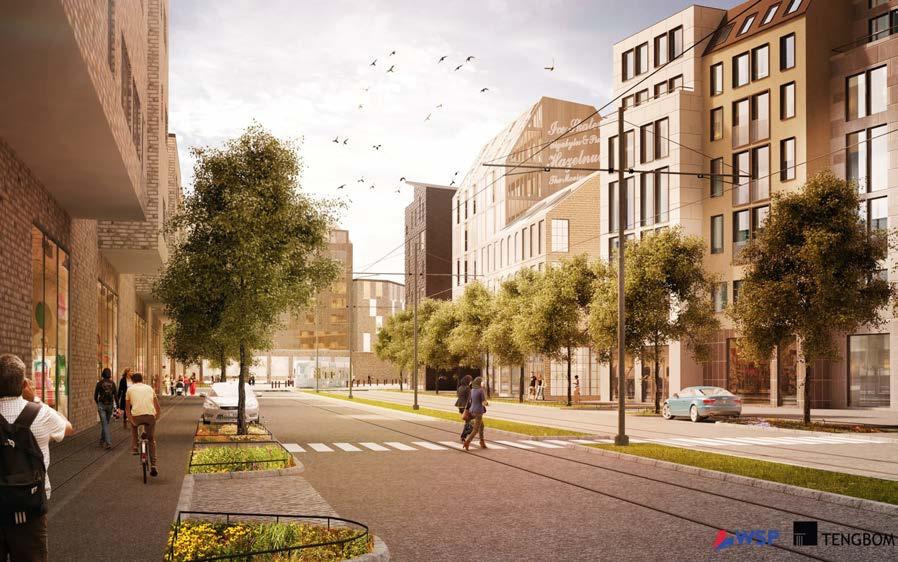

60 Rosendal Hållbar attraktiv stad

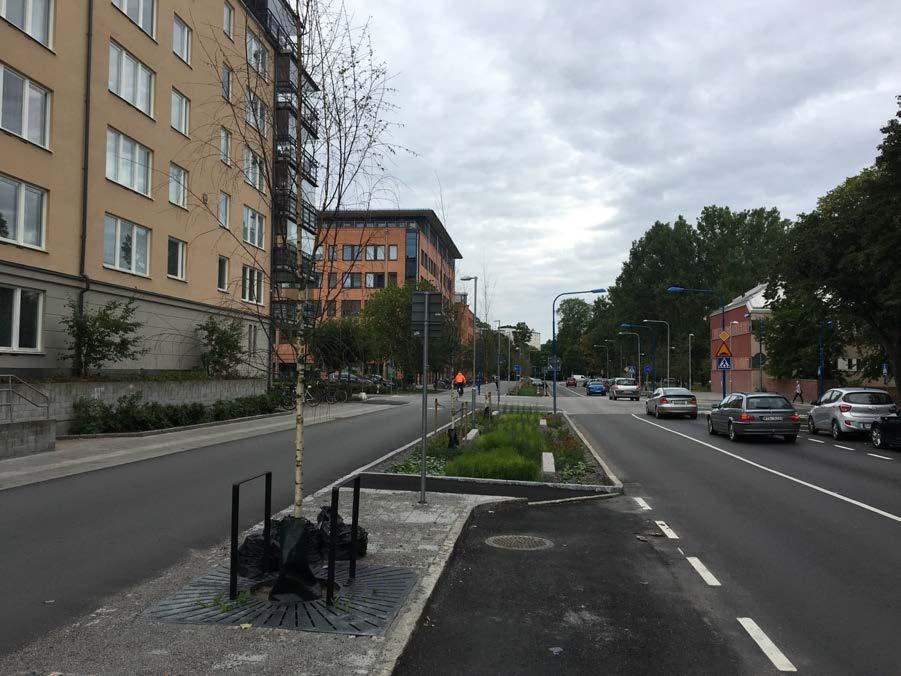

61 Testbädd Strandbogatan Uppsala

62

63 Gaturum Gaturum Kvartersgata Kvartersgata med med luftigt luftigt förstärkningslager

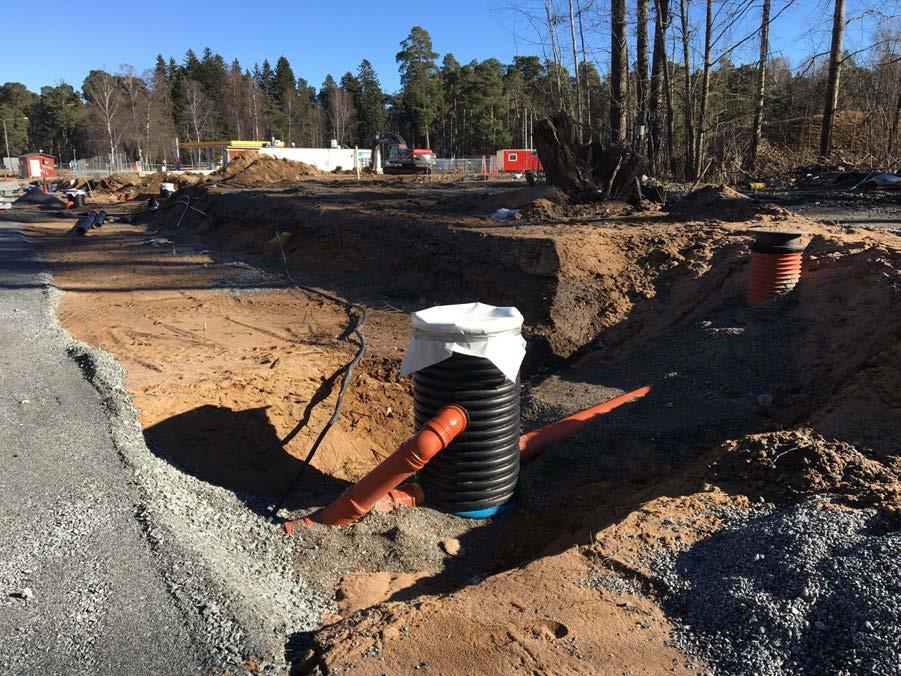

64 Vanlig överbyggnad för gångyta Styrningsbrunn

65

66

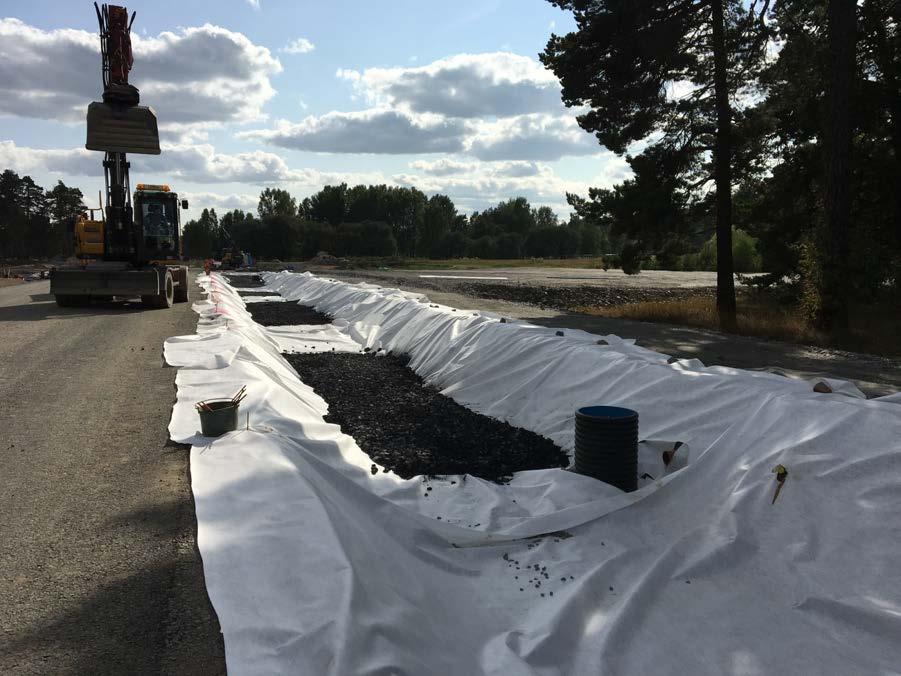

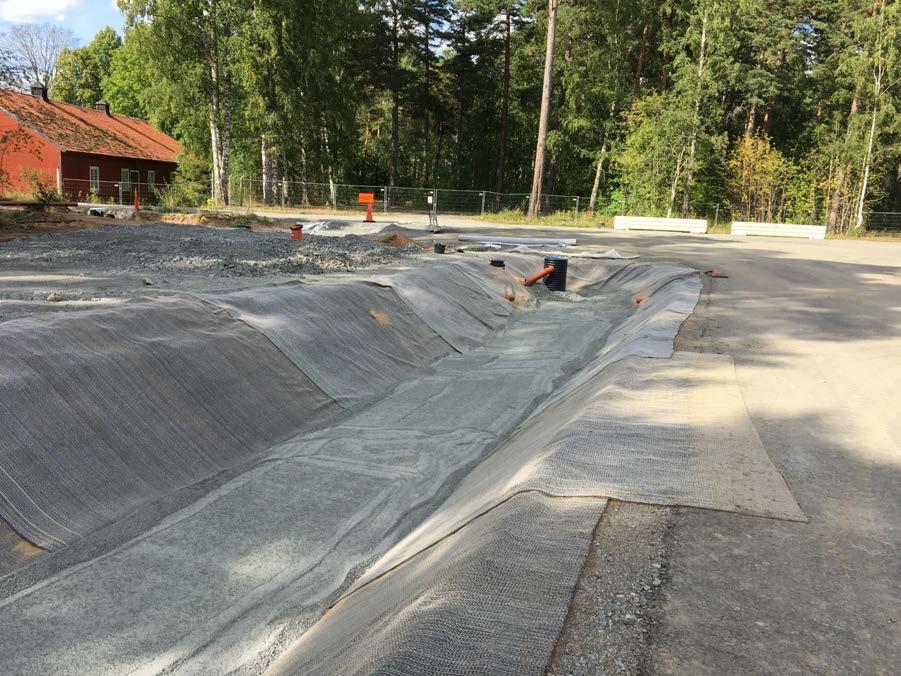

67 Bentonitmatta, stenmjöl, fiberduk, geonät & spridningsledning

68

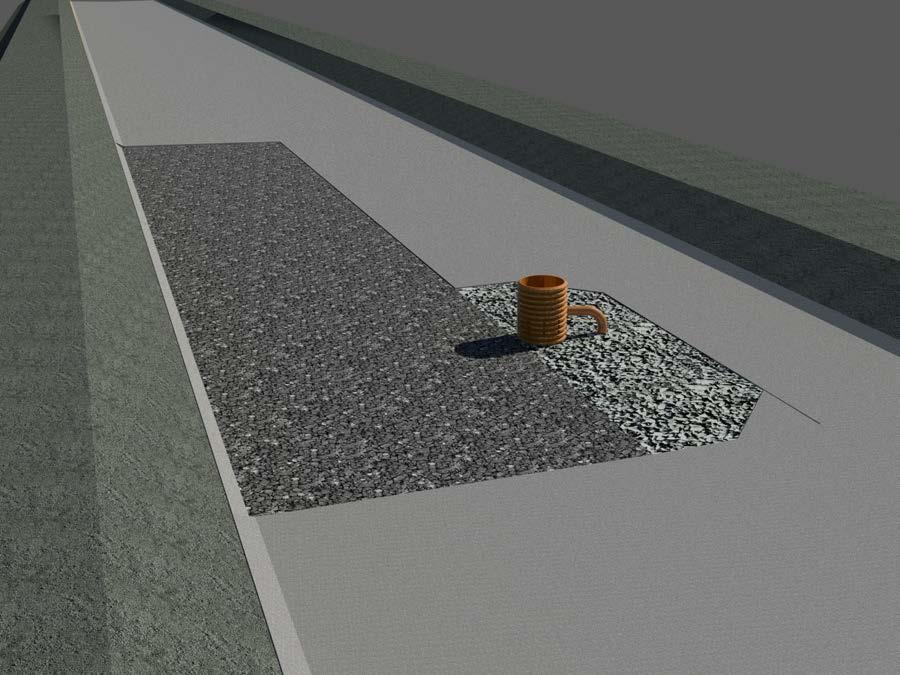

69 Makadam mm med biokol

70

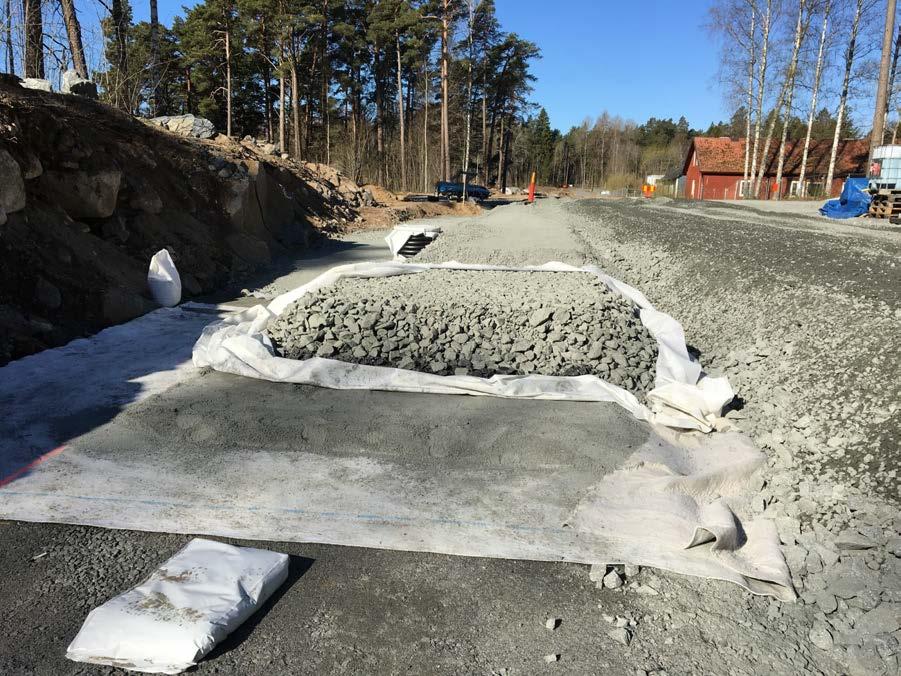

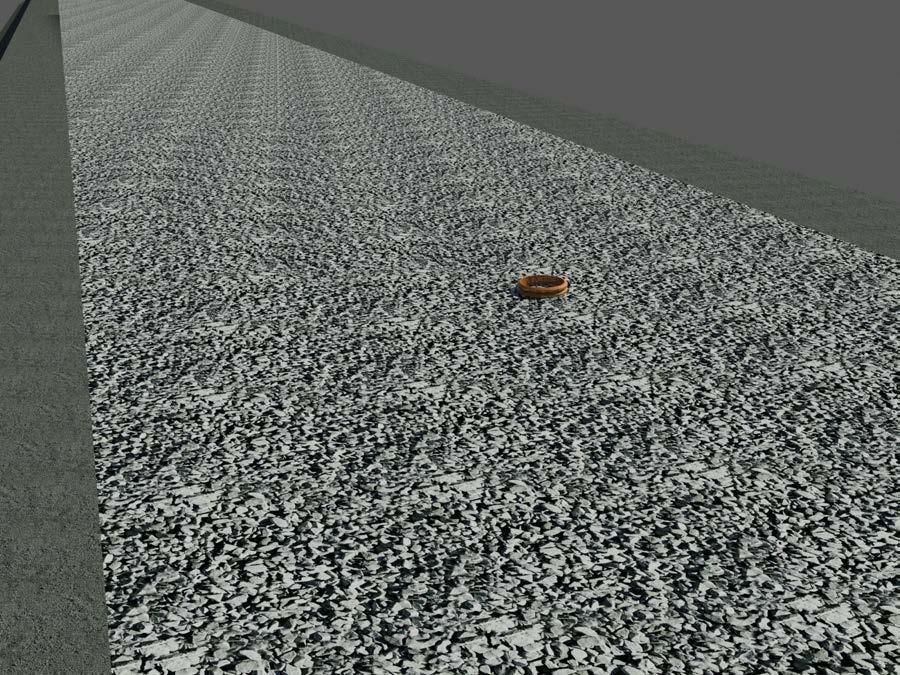

71 Luftigt förstärkningslager Utlägges i lager av 250 mm

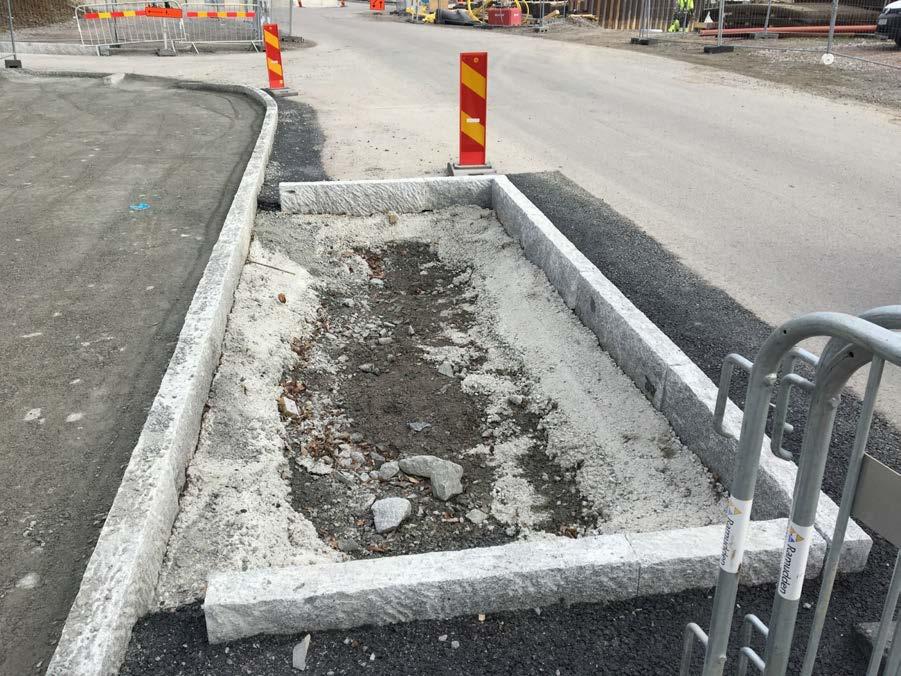

72

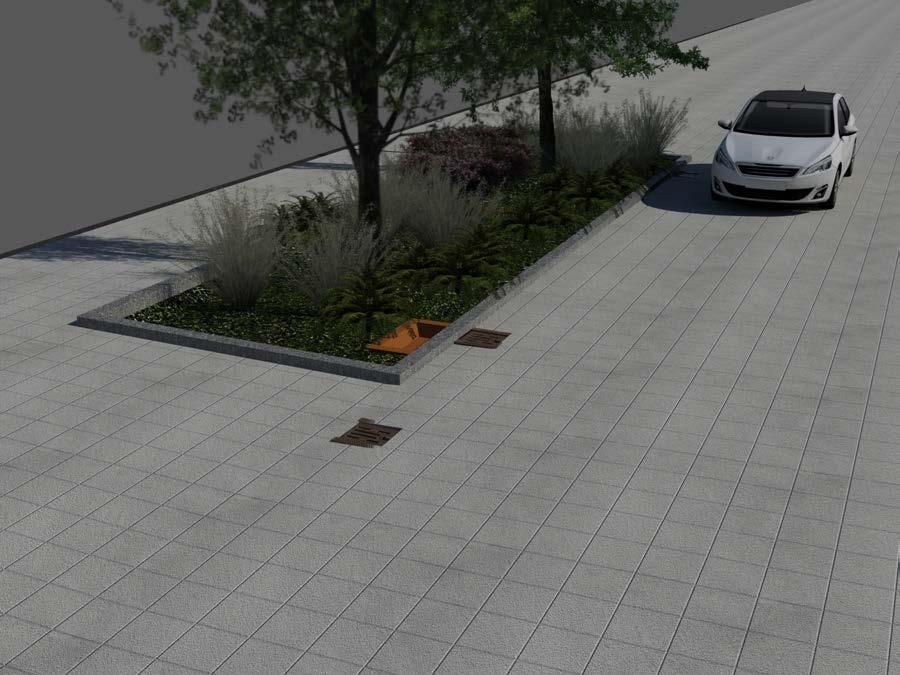

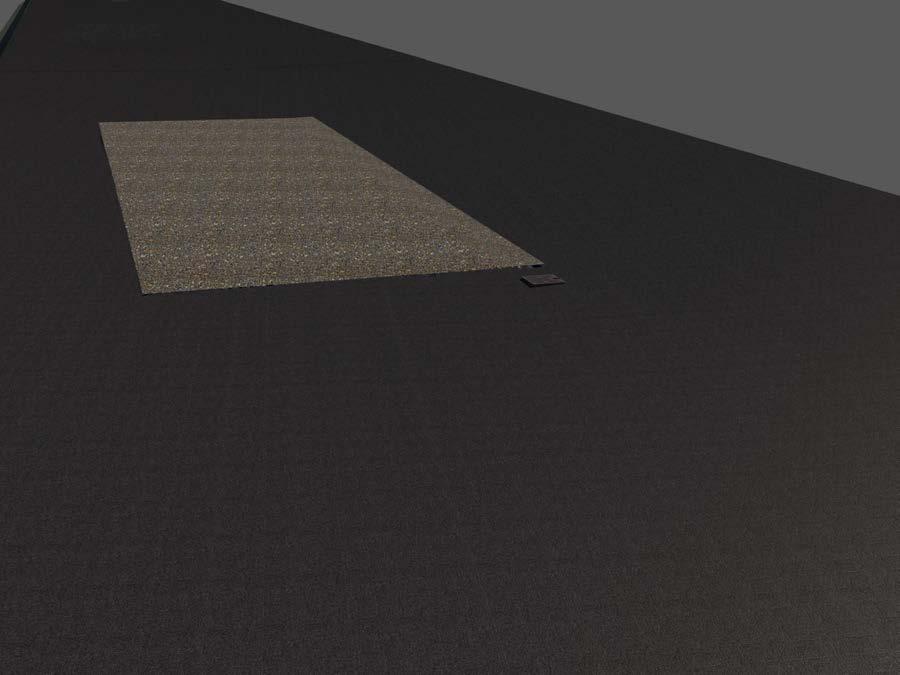

73 AG Färdig byggata

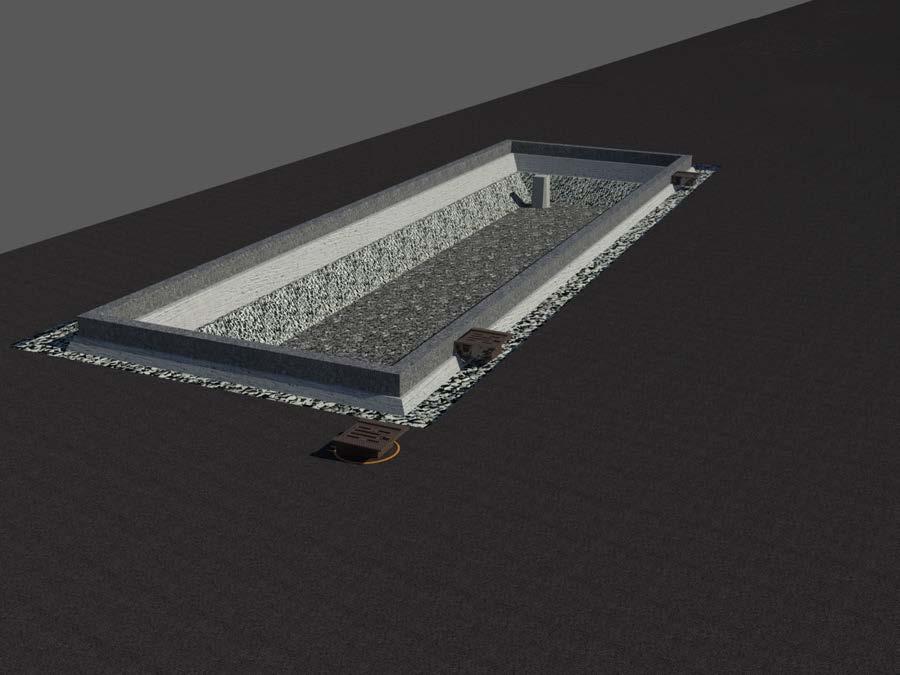

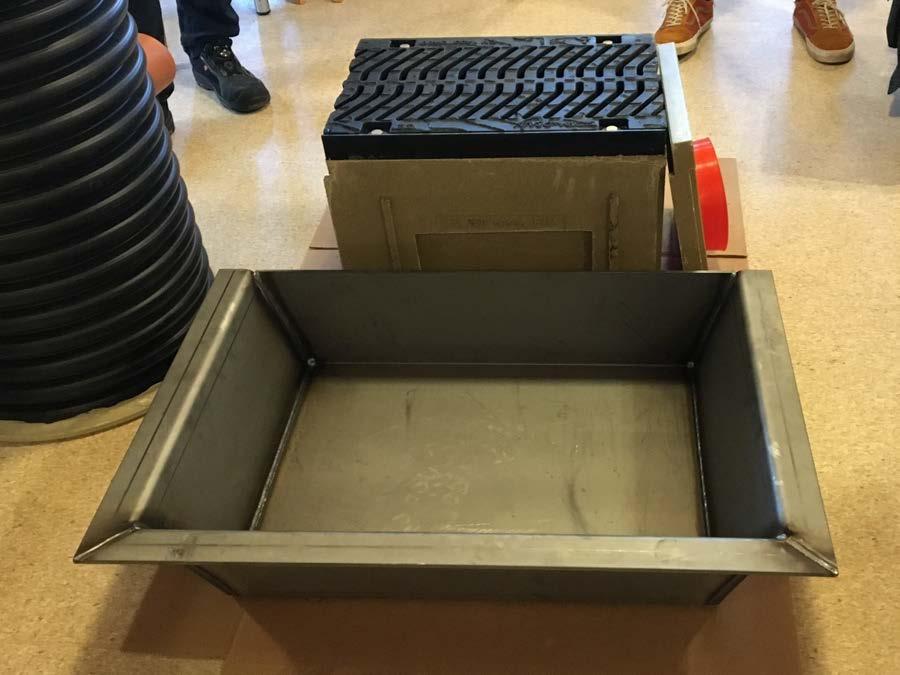

74 Urgrävning efter typ av plantering Kantsten & inloppsbetäckningar

75

76 Växtjord, sandfångskar & överfall

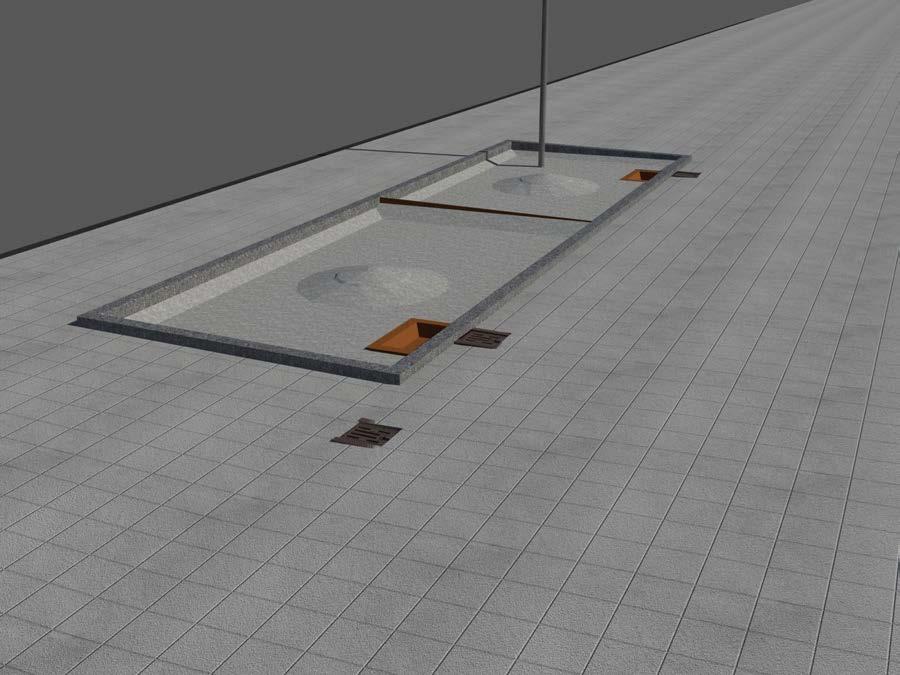

77 Marksten & täcklager OBS! täcklager efter plantering

78

79

80 Projektering/anläggning/drift/ekonomi Byggnad Landskap VA Gata Belysning Mångfunktionell konstruktion Grönblågrå systemlösning

81 Utmaningar Känsliga för markarbeten i avrinningsområdet pga. erosion av material - Åtgärd anlägg en förbiledning mellan inlopp och bräddning. Byggnader & fukt Framtida schakter kräver mer återställningsarbete Högt stående grundvatten Hög halt sediment eller föroreningar i dagvattnet eller i marken Vägsalt Nytt tanke sätt Utrymme/belysningsfundament Brist i anläggningsarbete eller projektering = översvämning!!!! Måste in i de tidiga skedena, t.ex. placering av stuprör & husplacering och höjdsättning Kallt klimat ska ej vara något problem enligt litteraturen! - Kompensera med större djup och grövre material

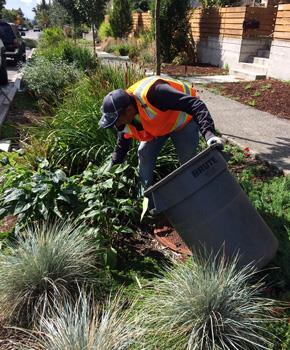

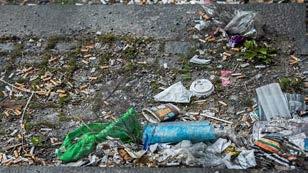

82 Skötsel / Underhåll Skötselinsatser i trafikmiljö i konflikt med säker arbetsmiljö Skötsel av vegetation som en vanlig plantering Nytt tankesätt kräver utbildning av skötselpersonal Regelbunden tillsyn av säkerhetsanordningar (inlopp, erosionsskydd, brunnar) Tillsyn efter kraftig nederbörd (erosionsskador) Skräpsamlare pga. nedsänkning? Fler brunnar som behöver ses över Utbyte av filtermaterial, 10 konstruktionens livslängd

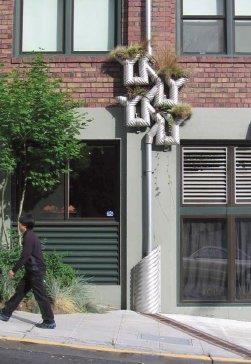

83 Stora möjligheter så låt kreativiteten flöda! Figurer: Low Impact Development Approaches Handbook, Clean Water Service, Kent Fridell
