1 Stadens strategi och vägledning för dagvatten

2 Förvaltnings- och bolagsövergripande arbete Styrgrupp: Styrgruppen för god vattenstatus Arbetsgrupp: Stockholm Vatten och Avfall (projektledare) Miljöförvaltningen Trafikkontoret Stadsbyggnadskontoret Exploateringskontoret

3 Definition av dagvatten Ytavrinnande regn- och smältvatten från exploaterade områden * som når recipient eller reningsverk via hårdgjorda ytor, genomsläpplig mark, diken och/eller VA-anläggning. * I exploaterade områden ingår inte åkermark och skogsmark.

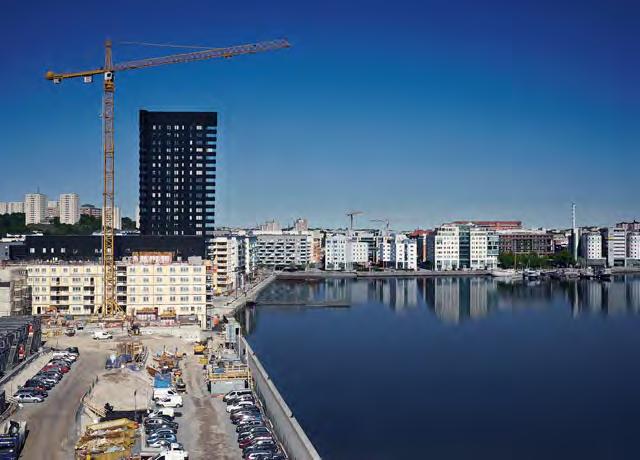

4 Utmaningar för dagvattenhanteringen Staden växer i snabb takt Mer hårdgjord yta à Mer dagvatten Gamla marginaler i va-systemet minskar Ökade krav på rening Insikt i klimatförändringarnas effekter Snårigt med lagstiftningen

5 Stockholms stads dagvattenstrategi Förbättrad vattenkvalitet i stadens vatten Robust och klimatanpassad dagvattenhantering Resurs och värdeskapande för staden Miljö- och kostnadseffektivt genomförande

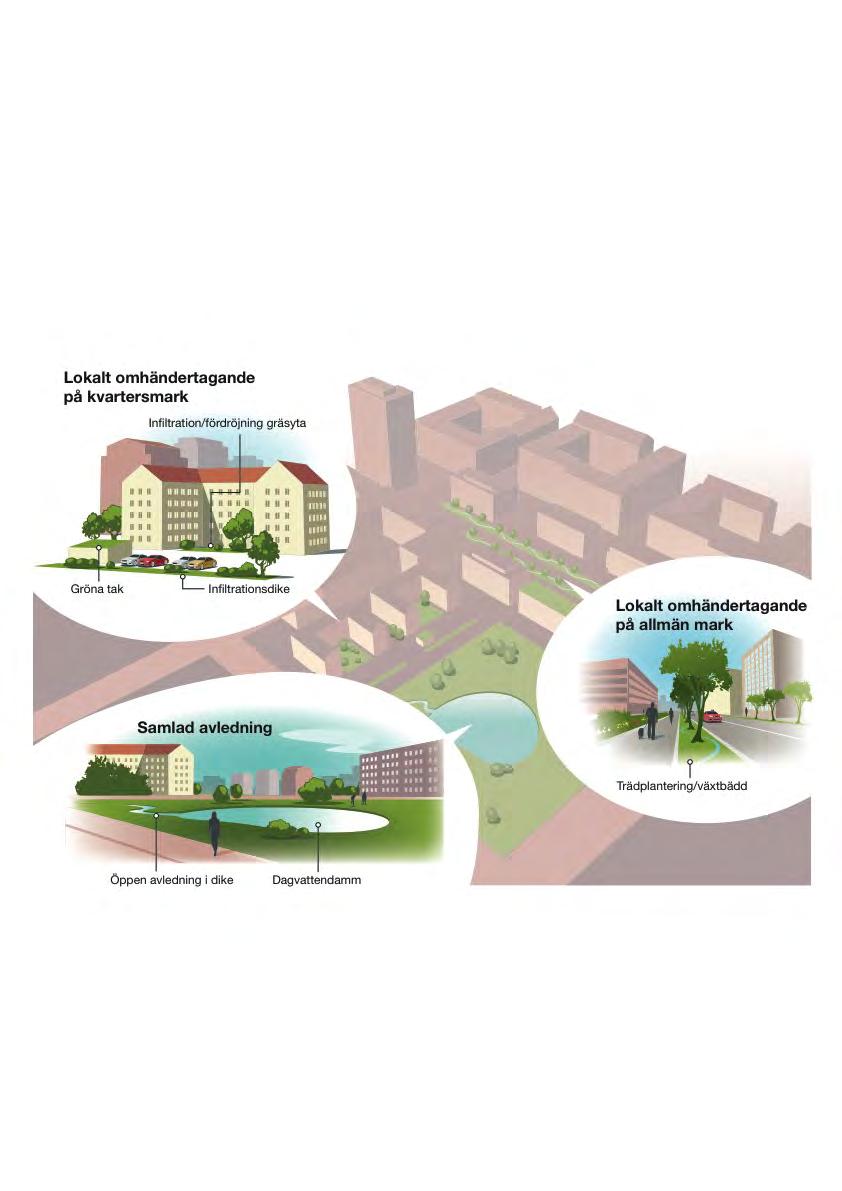

6 Stockholms stads dagvattenstrategi

7 LOD behöver inte vara till grundvattnet

8 Stockholms sjöar och vattendrag - Förutsättningar i befintliga miljön Huvudsakliga miljöproblem: Övergödning, miljögifter och förändrade livsmiljöer på grund av fysisk påverkan. Vanliga källor: Förorenat dagvatten Orenat avloppsvatten via bräddningar och felkopplingar. Gamla synder i form av tidigare utsläpp av främst orenat avloppsvatten.

9 Lokala åtgärdsprogram (LÅP) - För den befintliga miljön Klassificering av status, bedömning av påverkan och åtgärder Förvaltningsplan inklusive åtgärder Handlingsplan för god vattenstatus Lokala åtgärdsprogram på vattenförekomstnivå

10 Dagvattenvägledningen på en webbsida

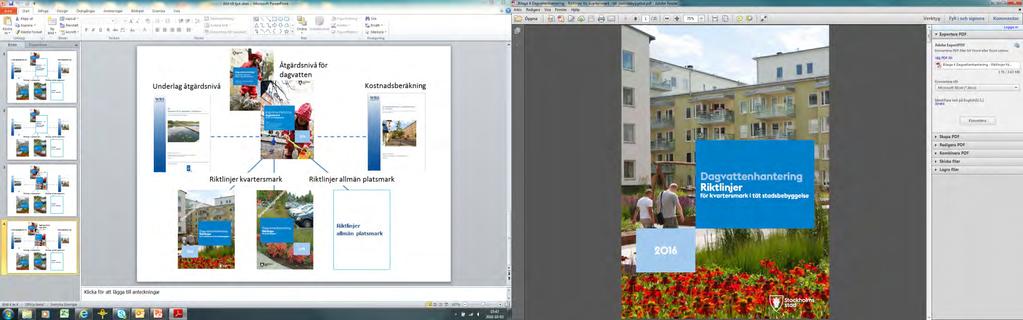

11 Åtgärdsnivå och riktlinjer - Vid ny och (större) ombyggnation Åtgärdsnivå Riktlinjer kvartersmark Riktlinjer allmän platsmark Riktlinjer allmän platsmark

12 Normalflöde respektive större flöde VA-huvudmannen ska klara att ta hand om ett fastställt och branschgemensamt flöde i sitt ledningsnät. Översvämningsrisker förknippade med högre flöden ska förebyggas genom planering. Här har stadsbyggnadskontoret en viktig roll.

13 Ansvar vid ny- och större ombyggnation? Stadsbyggnadskontoret - har planeringsansvar och ska se till så att planer skapar förutsättningar för en hållbar dagvattenhantering. Normal flöden Högre flöden Verktyg x x PBL Exploateringskontoret - markägare x x Avtal Miljöförvaltningen x MB SVOA avledning samt vid behov ytterligare behandling (omhändertagande och rening) Trafikkontoret Ansvarar för avvattning av gata och torg. (dagvattenbrunnar med servisledning) x x LAV

14 Ansvar för dagvattenanläggningar Genom beslut i kommunfullmäktige år 2014 förtydligades Stockholm Vatten och Avfalls ansvar som stadens VA-huvudman. Förtydliganden av beslutets innebörd samt kring finansieringsformer pågår.

15 Gatuträd med funktion för dagvattenhantering Trafikkontoret kommer fortsatt att äga och sköta trädplanteringar och växtbäddar med gatuträd i gaturummet, anläggningar vilka har funktion för dagvattenhanteringen. Trafikkontoret testar olika inlopp för vatten till träden, se högra bilden. Foto: Lennart Johansson Foto: Björn Embrén

16 Checklistan Ska alltid användas Är just en checklista krävs dagvattenkompetens för att avgöra vad som behövs Extra viktigt: Skyfallsaspekten studeras Föreslagen dagvattenlösning ska vara så konkret att den möjliggör reservation av ytor Pågår framtagande av särskild checklista för dagvatten på enbart allmän platsmark

17 Planera för dagvatten

18 Åtgärdsnivån - Behov Konkretisera vad en hållbar dagvattenhantering innebär Mått som kan kommuniceras, användas och följas upp Förenkla för, och enhetliggöra mellan, enskilda planer

19 Åtgärdsnivån - Baseras på Ett antal sjöars behov av avlastning beräknades/studerades. Fosfor (P), Koppar (Cu) och Zink (Zn) valdes ut. Behovet av belastningsminskning på ca 70 % avseende P och något lägre för Cu och Zn. Antas en föroreningsreduktion på 70% i LOD-anläggningar (grov förenkling).

20 Åtgärdsnivån - Storlek

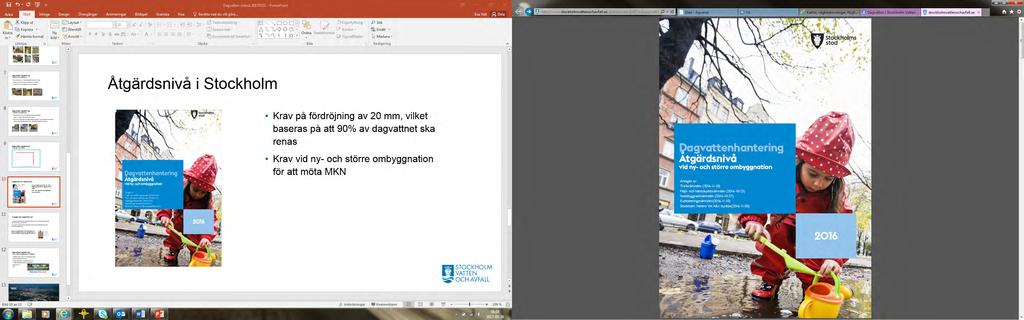

21 Åtgärdsnivån Krav på fördröjning av 20 mm, vilket baseras på att 90% av dagvattnet ska renas Krav vid ny- och större ombyggnation för att möta MKN

22 Åtgärdsnivån - Frångås En mindre våtvolym kan accepteras i de fall anläggningen ändå kan uppnå syftet med åtgärdsnivån. Avsteg kan medges i de fall tekniska förutsättningar, naturliga förhållanden eller orimliga kostnader i förhållande till miljönyttan medför att det inte är möjligt eller motiverat.

23 Åtgärdsnivån - gäller fr.o.m. Åtgärdsnivån gäller vid ny- och större ombyggnation from 1 jan 2017 Berör de planer som påbörjar sina dagvattenutredningar efter detta datum om inte Stadsbyggnadskontoret eller Miljöförvaltningen påtalar annat. Krav på planering enligt åtgärdsnivån ställs i exploateringsavtal from 1 juli 2017

24 Åtgärdsnivån - Vad innebär det? Beskriver enbart den volym som ska kunna fördröjas. Baseras på tillrinnande hårdgjorda ytors storlek. Ersätter helt inget ökat flöde, vilket ofta använts i dagvattenutredningar. Räknar fortfarande på dimensionerande regn, tex 10 års regn, ut från ett område men utgående flöde minskas till följd av de fördröjningar som det passerar. 20 mm motsvarar ett 10 års regn med 26 min varaktighet.

25 Tabell från riktlinjer för kvartersmark

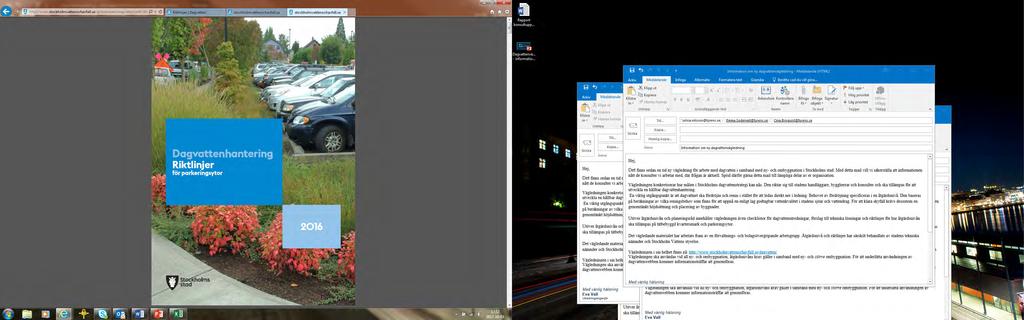

26 Riktlinjer för parkeringsytor Kategori I. Parkering för boende Kategori II. Arbetsplats- och pendlarparkering Kategori III. Handels- och verksamhetsparkering à Påverkar teknikval

27 Riktlinjer för kvartersmark i tät stadsbebyggelse Råd - att tänka på Exemplifiering kring fyra kvarterstyper Förtätning av befintliga bebyggelseområden Tät stadsenklav Extra tät stadsenklav Punkthus

28 Systemlösning förtätningskvarter

29 Systemlösning extra tät stadsenklav

30

31

32 Exempel utan hållbar dagvattenhantering

33

34

35

36

37

38 Goda exempel på kvartersmark

39 Privat mark - Parkeringar

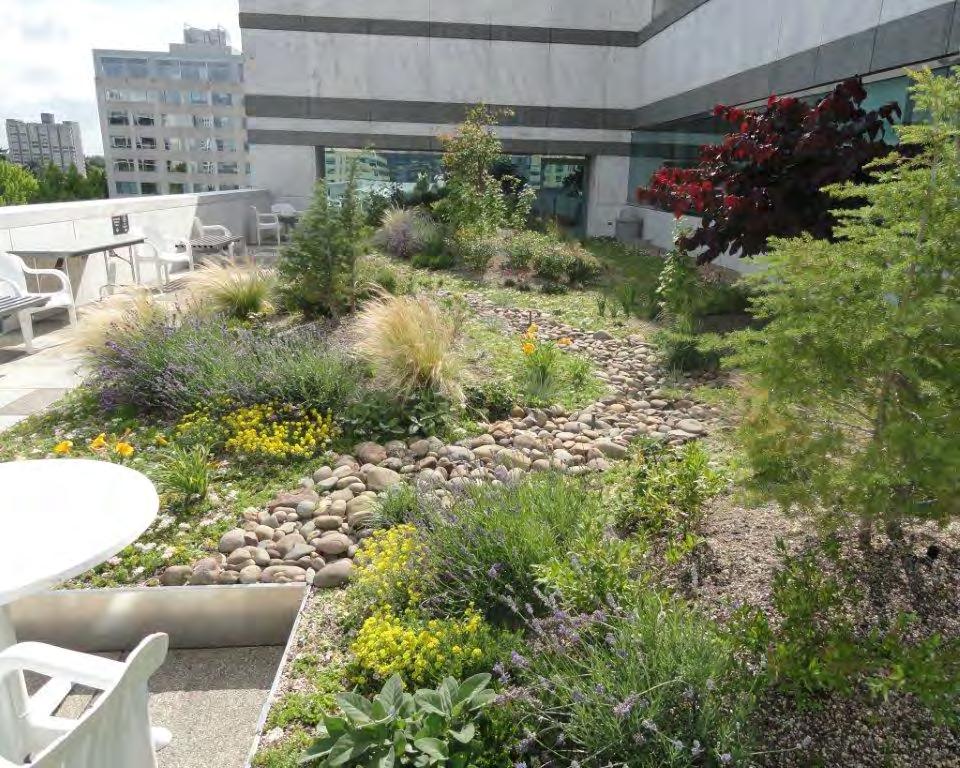

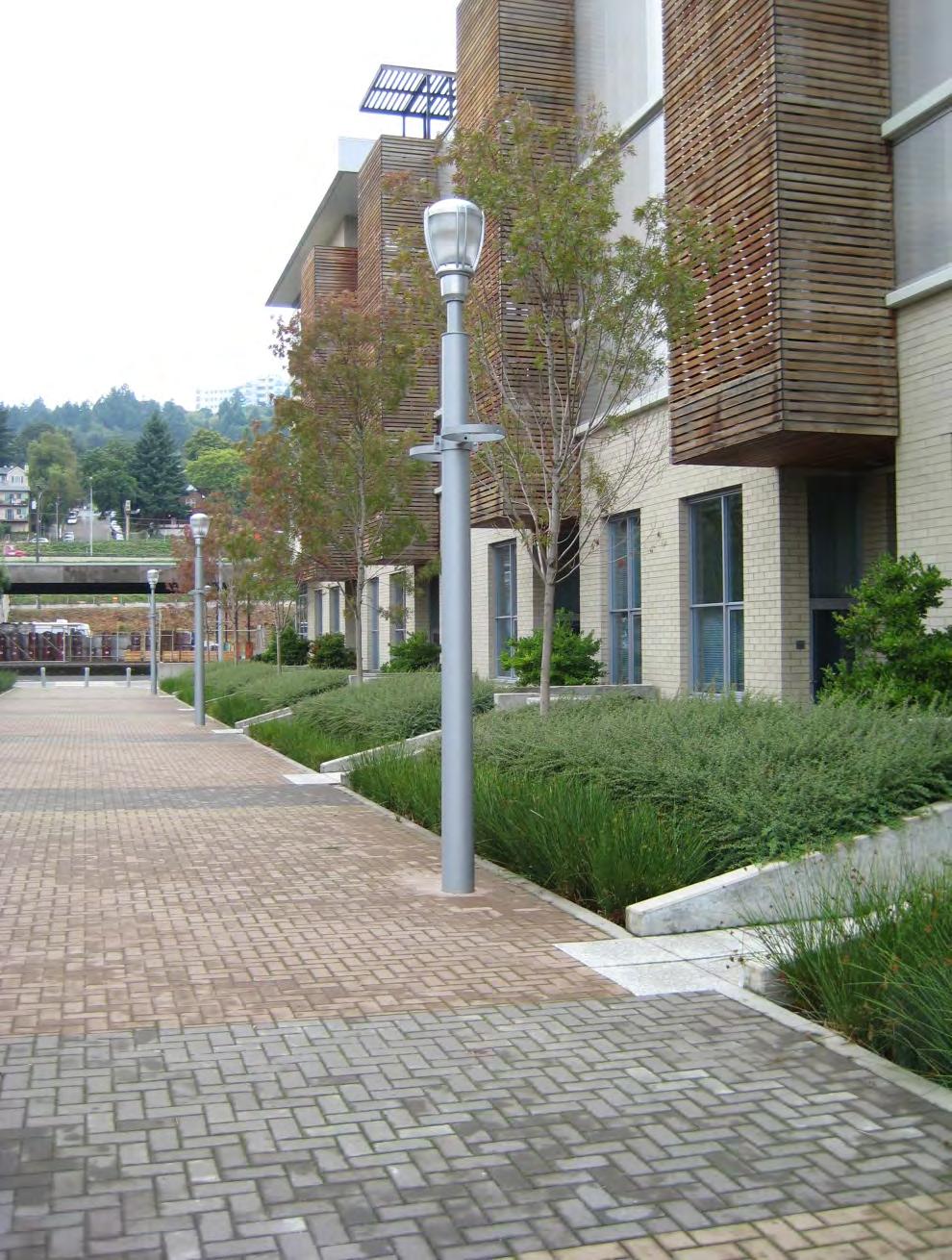

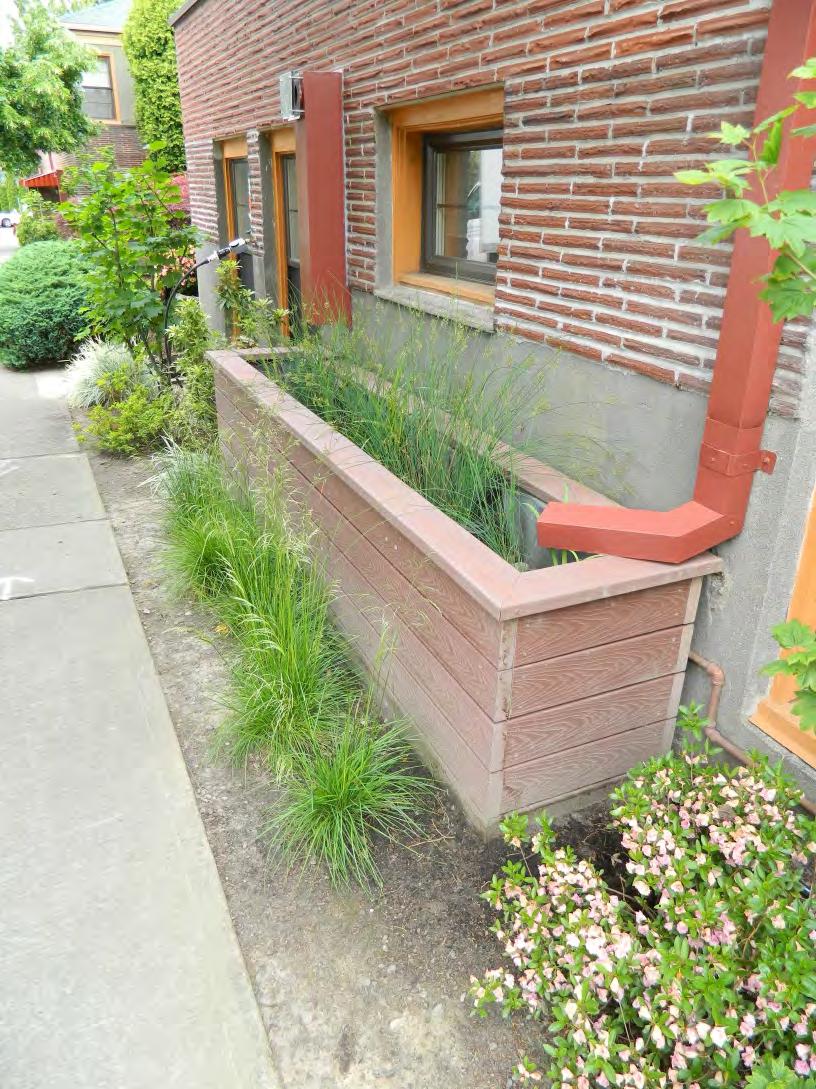

40 Privat mark - Bostadsbebyggelse

41 Privat mark - Bostadsbebyggelse

42 Privat mark - Bostadsbebyggelse

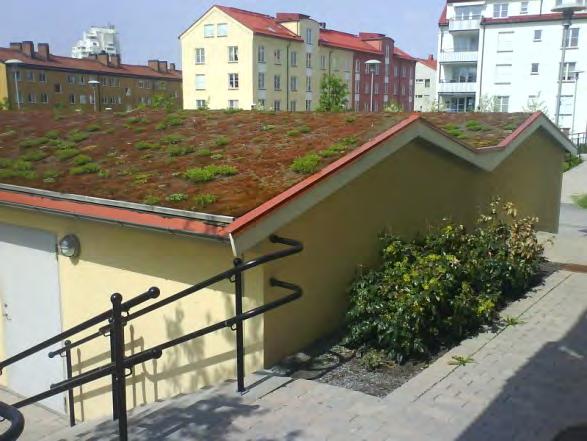

43 Privat mark - Bostadsbebyggelse

44 Privat mark - Bostadsbebyggelse

45 Allmän mark - Parker

46 Dagvattenwebbsidan - för ny- och större ombyggnation Åtgärdsnivå samt riktlinjer för kvartersmark, p-ytor Checklista dagvattenutredning Beräkningsmetodik vid dagvattenutredning Anläggningsbeskrivningar (planeringsnivå) Etc.

47 Tack!
