Väg 50 Motala-Mjölby. en del av. BanaVäg Motala-Mjölby

Transkript

1 Väg 50 Motala-Mjölby en del av BanaVäg Motala-Mjölby

2 Väg 50 Mjölby Motala Projektet omfattar ca 28 km ny riksväg 50 varav: 14 km 2+1 väg med bredden 14 meter 14 km fyrfältsväg med bredden16,5-18,5 m Ca 10 km övriga allmänna vägar och gator Dessutom enskilda vägar, gc-vägar mm Över 40 broar varav Vätterbron längd 620 m 8 nya trafikplatser samt ombyggnad av en befintlig trafikplats

3 Väg 50 Mjölby Motala Upphandling Hela projektet upphandlas i öppen upphandling och som en entreprenad. Entreprenadform Totalentreprenad med drift och underhållsåtagande innefattande detaljprojektering, byggande samt drift och underhåll i 20 år

4 Mål med upphandlingen och genomförandet av projektet LCC perspektivet Entreprenören har möjlighet att påverka teknisk lösning, produktions metod, materialval etc. Skapa förutsättningar till mer väg för pengarna

5 Funktionsupphandling Riksväg 50 Förfrågningsunderlag Entreprenadkontrakt Administrativa föreskrifter Beskrivningar med funktionskrav enligt FIA (Förnyelse I Anläggningsbranschen) Väg Bro Drift och underhåll Gestaltningsprogram kap 1-4 Teknisk beskrivning Mät Riskanalyser Ritningar Geoteknik Övriga projekteringsunderlag Befintliga förhållanden

6 Entreprenadkontrakt 1 Omfattning Åtagande: Totalentreprenad med drift underhållsåtagande - projektering, väg och brobyggnadsarbeten - underhållstid 20 år för väg 50, Mjölby Motala Kontrakthandlingar: - ABT 06, ändringar förtecknade i AF 2 Utförande - I allt kommunicera på svenska språket - Samverkan erbjuds enligt FIA (Förnyelse i anläggningsbranschen)

7 Entreprenadkontrakt 3 Organisation Beställare: Ombud och projektledare Entreprenör: Ombud och platschef 4 Tider - Färdigställande Projekterings- och byggnadsarbeten senast Underhållstid 20 år efter trafiköppning Forts

8 Entreprenadkontrakt 4 Tider - Garantitid efter underhållstidens slut krävs ingen garantitid för allmänna vägar samt i kontraktshandlingarna särskilt angivna gång- och cykelvägar, vilka skall avlämnas till beställaren vi godkänd slutbesiktning före trafiköppning, skall garantitiden vara 10 år för enskilda vägar, skogsbilvägar/ägovägar samt övriga gång- och cykelvägar, skall garantitiden vara 3 år

9 Entreprenadkontrakt 5 Ansvar och avhjälpande - Vite vid försening avseende projektering och byggande, 4 miljoner kronor för varje påbörjad vecka skada på vegetation vid överlast Tillhandahållande av handlingar och uppgifter under entreprenadtiden hinder av spårtrafik Forts

10 5 Ansvar och avhjälpande Entreprenadkontrakt - Bonus vid tidigare färdigställande 2 miljoner kronor per vecka, dock max 20 miljoner kronor - Avdrag på ersättning under underhållstiden om vägen tas i anspråk Ett antal fria underhållstillfällen, därefter avdrag när vägen tas i anspråk om ställda krav enligt BFdou ej uppfylls Forts

11 Entreprenadkontrakt 5 Ansvar och avhjälpande - Bonus under underhållstiden Trafiksäkerhetsbonus, kronor per år Då varning, avdrag eller vite ej tillämpats, kronor per år 6 Ekonomi - Kontraktssumma Fastpris, uppdelad på projektering, byggande och drift och underhåll Indexberäkning enligt särskild bilaga Forts

12 Entreprenadkontrakt 6 Ekonomi - Betalning Betalning erläggs mot faktura upprättad i enlighet med krav i bilaga, Prestationsbunden betalningsplan Förskott, maximalt 10% av kontraktssumma Säkerhet bankgaranti eller försäkring i försäkringsbolag Fakturering Projektering och byggande, 1 gång per månad Drift och underhåll, 1 per kvartal

13 Entreprenadkontrakt 7 Besiktning Trafiköppningsbesiktning - på delar där underhållstid gäller Funktionsbesiktning - verifiering av egenskaps-, funktions- och standardkrav under underhållstiden Slutbesiktning - efter underhållstiden samt - på de delar som avlämnas till beställaren efter färdigställande Garantibesiktning - efter garantitidens utgång på de delar som avlämnas till beställaren efter färdigställande

14 Administrativa föreskrifter AF AFD AFD.1 Administrativa föreskrifter Förkortningar och begreppsförklaringar Entreprenadföreskrifter vid totalentreprenad Omfattning Arbetsområdets gränser enligt ritningar (ej arbetsplan) Drift och underhåll enligt ritningar Arkeologiska undersökningar avslutade senast Förutsättningar med hänsyn till vägtrafik innebär begränsad byggtid för delsträckor AFD.2 Utförande 2 veckor efter kontrakt redovisa organisation innehållande minst: Ombud, platschef, vägbyggnadschef, brobyggnadschef, projekteringsledare, geotekniker och landskapsarkitekt

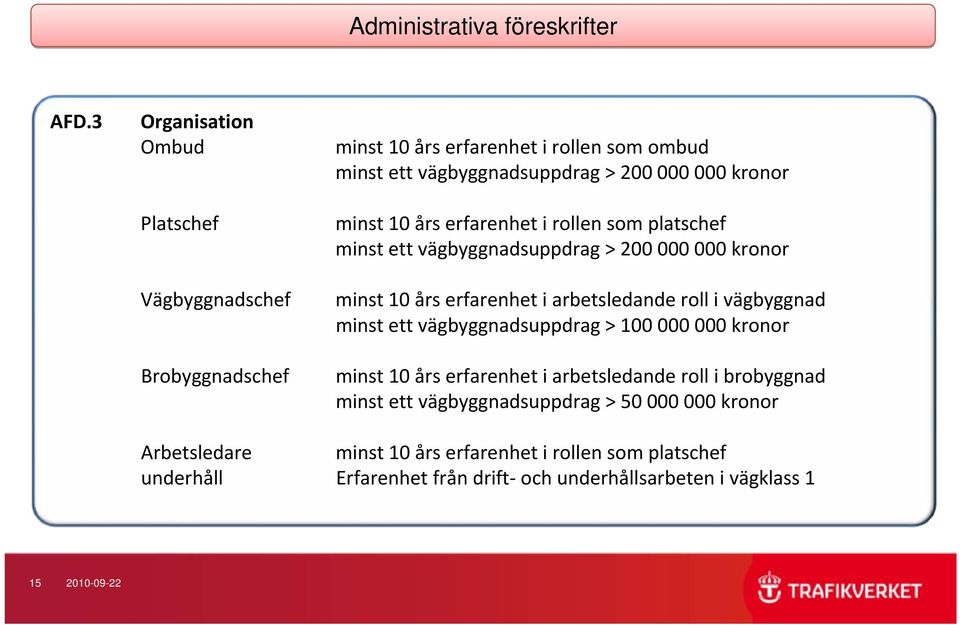

15 Administrativa föreskrifter AFD.3 Organisation Ombud Platschef Vägbyggnadschef Brobyggnadschef minst 10 års erfarenhet i rollen som ombud minst ett vägbyggnadsuppdrag > kronor minst 10 års erfarenhet i rollen som platschef minst ett vägbyggnadsuppdrag > kronor minst 10 års erfarenhet i arbetsledande roll i vägbyggnad minst ett vägbyggnadsuppdrag > kronor minst 10 års erfarenhet i arbetsledande roll i brobyggnad minst ett vägbyggnadsuppdrag > kronor Arbetsledare minst 10 års erfarenhet i rollen som platschef underhåll Erfarenhet från drift och underhållsarbeten i vägklass

16 Administrativa föreskrifter AFD.341 Projekteringsledning Projekteringsledare, Geotekniker, Landskapsarkitekt minst 10 års erfarenhet i respektive roll minst ett vägbyggnadsuppdrag > kronor i ledande roll AFD.4 Tider Kontraktstidplan skall upprättas enligt prestationsbunden betalningsplan

17 Beskrivningar med funktionskrav Väg Bro Drift och underhåll Gestaltningsprogram kap 1-4 Beskrivningens uppbyggnad följer BSAB-systemet Krav: Funktionskrav, utförandekrav, krav under underhållstiden Verifiering; projektering, byggskedet, underhållstiden Relationshandlingar

18 Beskrivningar med funktionskrav Väg Bro Drift och underhåll Gestaltningsprogram kap SAMMANSATTA BYGGDELAR OCH INSTALLATIONSSYSTEM 01 SAMMANSATTA BYGGDELAR 01.B Sammansatta byggdelar väg, plan od 01.BB Sammansatta byggdelar vägkropp (överbyggnad, underbyggnad och undergrund) Dimensionering: (Livslängder, laster) Övergripande krav för vägkonstruktioner i VVFS 2004:031 Vägverkets föreskrifter om bärförmåga, stadga och beständighet hos byggnadsverk vid byggande av vägar och gator skall gälla. Funktionskrav: Stabilitet, bärförmåga, jämnhet i längdled, jämnhet i tvärled, tvärfallsavvikelse tjällyftning, sättningar, sprickor Verifiering: Mätningar (Mätbil, rätskiva, fallvikt), beräkningar

19 Beskrivningar med funktionskrav Väg Bro Drift och underhåll Gestaltningsprogram kap ÖVERBYGGNADER ANLÄGGNINGSKOMPLETTERINGAR 31 ÖVERBYGGNADER 31.B Överbyggnader för väg och plan Krav på utförande Ex: Enskilda vägar skall utföras enligt VV Publikation 2001:9 Projektering och byggande av enskilda vägar, med bärighetsklass enligt bilaga. Verifiering: Ex. Verifieringar sker genom kontroll under byggprocessen att projekterad handling följs. Krav i VV publikation 2001:9, Projektering och byggande av enskilda vägar skall vara uppfyllda. 31.D Överbyggnader för slänter med speciella krav 31.D//1 Vägslänter Krav på utförande, Funktionskrav, Verifiering Enligt Gestaltningsprogram

20 Beskrivningar med funktionskrav Väg Bro Drift och underhåll Gestaltningsprogram kap 1-4 EBB Broar för vägtrafik Formgivning: Enligt gestaltningsprogram Stabilitet och Bärförmåga: Dimensionering enligt ATB Bro 2004 inklusive supplement nr 2. Krav på utförande: Utförande enligt ATB Bro 2004 inklusive supplement nr 2. Verifiering: Beräkning och kontroll enligt ATB Bro 2004 inklusive supplement nr 2. EBB//.02 BRO ÖVER VÄG 942 OCH GC-VÄG V HOGSTAD I MJÖLBY PÅ VÄG 50 Bron skall utföras med en brobredd av 16,50 m samt min. fri höjd 4,70 m över väg 942 och min 2,70 m över gc-väg. Utformning av bron skall göras enligt typritning 040K2001, alternativ 1 eller 2 och Gestaltningsprogrammet. Bron skall förses med bullerskydd enligt Gestaltningsprogrammet

21 Beskrivningar med funktionskrav Väg Bro Drift och underhåll Gestaltningsprogram kap Allmänna krav och regler för drift och underhåll För väg 50 och dess påfarts- och avfartsramper vid trafikplatserna samt tillhörande sidoanläggningar och sidoområden skall entreprenören svara för och bekosta drift och underhåll under en s.k. underhållstid på 20 år

22 Beskrivningar med funktionskrav Väg Bro Drift och underhåll Gestaltningsprogram kap 1-4 Gestaltningsprogrammet har samma status som övriga beskrivningar i entreprenaden. Därför är det viktigt att läsa programmet till- sammans med Beskriv- ning med funktionskrav väg, -bro och -drift och underhåll

23 Riskanalyser 1 Riskanalys framtagen av beställaren Teknik och produktion, Miljö, Trafiksäkerhet, Arbetsmiljö 2 Riskanalys för arbetsmiljö Stöd för arbetsmiljöarbetet 3 Riskanalys avseende närliggande anläggningar Gällande för schaktnings- och packningsarbeten

24 Ritningar Exempel på ritningar: Översiktsplaner, översiktsprofiler Planer, profiler Typsektioner, typritningar Befintliga förhållanden Broskisser Driftområdesgränser

25 Geoteknik Exempel på handlingar: Rapporter geotekniska undersökningar Rapport fallviktsmätningar Ritningar, geotekniska undersökningar

26 Övriga projekteringsunderlag Exempel på övriga projekteringsunderlag: Dikningsföretag Pumpstationer Detaljplaner Relationshandlingar Ritningar för Banverkets utbyggnad Gestaltningsprogram kapitel

27 Erfarenheter så här långt Lätt att utvärdera anbuden, då skallkrav var satta och sedan lägsta pris avgör. Matcha organisationer Beställare/entreprenör Var tydliga i de delar där du vill styra Tolka inte resultat, hjälp inte till i onödan Höga förväntningar från båda håll
