1 F2 Samhällsbuller, Psykoakustik, SDOF Samhällsbuller i Sverige Idag uppskattas 2 miljoner människor i Sverige vara utsatta för en bullernivå* från flyg, tåg och vägtrafik som överstiger de riktvärden som riksdagen ställt sig bakom. Av dessa är 1,6 miljoner (80%) störda av vägtrafikbuller (VV 2003). Minst 25% av EU:s befolkning påverkas i sådan omfattning att det påverkar hälsa och livskvalitet EU: Kartläggning < *55 dba ekvivalentnivå (dygnsmedel) vid bostad 1

Av dessa är 1,6 miljoner (80%) störda av vägtrafikbuller (VV 2003).

2 Socialstyrelsens miljörapport 2009 Trafikslag Antal exponerade (>55 dba L Aeq,24h ) Vägtrafik milj Spårburen Flygtrafik (civ) Flygtrafik (mil) Totalt milj 2

8 milj Spårburen 400 000 600 000 Flygtrafik (civ) 15

3 3

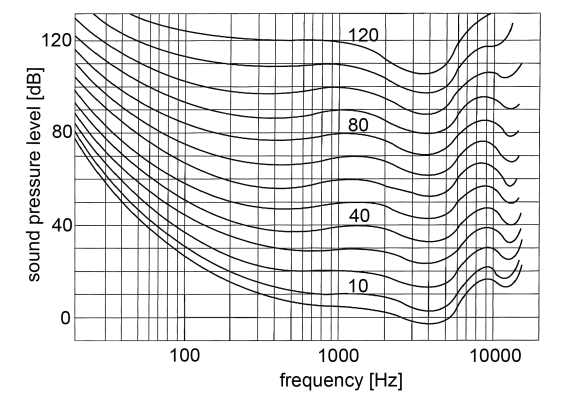

4 Psykoakustik Söker samband mellan ett ljuds fysikaliska parametrar och hur ljudet uppfattas av hörsystemet. Psykoakustiska mått har som mål att beskriva hur ljudet uppfattas. 4

5 Örat A ytterörat /4 = 2-2.5cm f = 3-4 khz 2-2.5cm 5

6 B mellanörat Hammaren Städet Stigbygeln Ovala fönstret Trumhinna Runda fönstret C innerörat, cochlea 6

Basilarmembranet Effekter vid exponering 30 db God sömn 35 db Tal 100% förståeligt (1m avstånd) 45 db Tal ganska förståeligt 50 db 10-25% ganska & mycket störda

7 Basilarmembranet Effekter vid exponering 30 db God sömn 35 db Tal 100% förståeligt (1m avstånd) 45 db Tal ganska förståeligt 50 db 10-25% ganska & mycket störda 55 db 10-25% mycket störda 65 db Ohälsosam röstansträngning vid tal 65 db Barns inlärning försämrad 65 db Risk för bullerorsakat högt blodtryck/hjärt-kärlsjukdom 7

mycket störda 55 db 10-25% mycket störda 65 db Ohälsosam röstansträngning vid

8 Buller inomhus allmäna råd Maximalt ljud: L Amax = 45 db Ekvivalent ljud: L Aeq = 30 db Ljud med hörbara tonkomponenter: L Aeq = 25 db Ljud från musikanläggningar: L Aeq = 25 db Värden för låga tersband ( Hz) f (Hz) 31, L (db) Buller riktvärden vid t ex konserter (Upphävd enl SOSFS 2013:28) 8

Värden för låga tersband (32-200 Hz) f (Hz) 31,5 40 50 63 80 100 125 160 200 L (db) 56 49

9 Objektiva konsekvenser av buller Hörselnedsättning Tinnitus Försvårad kommunikation Hörselnedsättning Temporär eller permanent Hårcellerna skadas och kan ej läkas eller lagas Friska hårceller Hårcellerna försvinner med åldern Skadade hårceller 9

permanent Hårcellerna skadas och kan ej läkas eller lagas

10 Konsekvens av hörselnedsättning Svaga ljud ohörbara Diskantljud drabbas mest Förvrängning av ljud (disharmoni mellan öronen) Svårt att uppfatta tal Sociala konsekvenser Tinnitus tre grader Svaga sus Ringningar som påverkar det dagliga livet Starka ljud som påverkar allmäntillståndet, t ex med koncentrations- och sömnstörningar Ca 1,5 miljoner har tinnitus i Sverige, så allvarligt att det påverkar livet avsevärt 3 av 4 rock- och jazzmusiker (källa: 10

livet Starka ljud som påverkar allmäntillståndet, t ex med koncentrations- och sömnstörningar Ca 1,5 miljoner har

11 Skadliga miljöer Arbetsplatser Tung industri Skolor och daghem Dansrestauranger Musikklubbar och -konserter Mp3-spelare (lätt att skapa höga ljud i små volymer) Tonårsrum osv Subjektiva konsekvenser av buller Prestationsfömåga Koncentrationsstörningar Försämrad inlärning Stress Livskvalitet Nedstämdhet Förhöjt blodtryck Sömnsvårigheter Trötthet 11

Tonårsrum osv Subjektiva konsekvenser av buller Prestationsfömåga

12 Utvecklingspsykologiska effekter Barn i Storbritannien som var utsatta för flygplansbuller lärde sig läsa i genomsnitt två månader senare än andra barn per fem decibel som ljudnivån ökade. I Nederländerna var motsvarande skillnad närmare en månad. I Tyskland (München) jämfördes två förskolor som låg nära en flygplats före resp. efter att flygplatsen flyttades. Bullret gav en försening i 'milstolpar' på ca 2 mån. Malmö Åtgärdsprogram mot buller 2014 Antal invånare utsatta för >30 dba inomhus: , >55 dba utomhus vid fasad: Uppskattad kostnad (inkl sjukvård och arbetsbortfall): MSEK/År Förslag till långsiktiga åtgärder (250 MSEK): Källa: Sänkt hastighetsgräns, testa tyst asfalt, Körstil och tystare bilar/däck Ljudreduktion: Bullerskärmar, Förbättring av ljudisolering i fönster och fasad i byggnader (bidrag) Fokus läggs på känsliga platser som skolor, förskolor och parker 12

Bullret gav en försening i 'milstolpar' på ca 2 mån.

13 13

14 14

15 Förmildrande omständigheter? Diskutera: Är det alltid oacceptabelt med höga ljudnivåer eller kan det finnas andra omständigheter som kan vara förmildrande? SDOF Enfrihetsgradssystem Massa, M Fjäder, K F(t) = F driv cos( t) Dämpare, R u(t) 15

eller kan det finnas andra omständigheter som kan vara

16 Egenfrekvens Den frekvens vid vilken systemet svänger när den lämnas att svänga fritt (efter att ha fått starthjälp). Uttryckt i vinkelfrekvens (rad/s) resp. frekvens (1/s = Hz) 0 K M f K M Homogen lösning Lösningen som erhålls när man sätter F(t) = 0 Bestäms m h a begynnelsevillkor Består av en exponentiellt avklingnande del... och en harmoniskt oscillerande del t 0t i dt i dt 2 Ae A e e B sin( t) B cos( t) 0 2 uh( t) e d 2 d R 2 MK d

frekvens (1/s = Hz) 0 K M f 0 1 2 K M Homogen lösning Lösningen som erhålls när man sätter F(t) = 0 Bestäms m h a

17 Dämparens funktion Är den komponent som står för systemets energiförlust Ex: Utan dämpning Med dämpning Partikulärlösning Lösningen som visar förskjutningen från drivande kraft. Ex: F(t) = F driv cos( t) Ansätt u p ( t) D sin( t) D2 Vilket ger lösningen cos( ) 1 t R D1 2 2 K M D 2 R K M K M R u p ( t) D1 sin( t) D2 cos( t) 2 F F driv driv 17

18 Total lösning = homogen + partikulär u h u p u = u h + u p Olika drivfrekvenser

19 Drivning vid låg frekvens ( < 0 ) Fjädern dominerar Kraft och förskjutning i fas Drivning vid resonansfrekvens ( = 0 ) Dämparen dominerar Fasskillnad = 90 eller Liten eller ingen dämpning: systemet kollapsar 19

20 Tacoma narrows 1600 m lång Kollapsade 1940 pga cykliska vindstötar vid egenfrekvensen Drivning vid hög frekvens: ( > 0 ) Massan dominerar Kraft och förskjutning i motfas (fasskillnad = 180 eller ) 20
