Flakväxlare. MetaFlex 11 art. nr: MetaFlex 14 art. nr: MetaFlex 18 art. nr: MetaFlex 24 art.

Transkript

1 MetaFlex 11 art. nr: MetaFlex 14 art. nr: MetaFlex 18 art. nr: MetaFlex 20 art. nr: MetaFlex 24 art. nr: Flakväxlare MetaFlex 24Q art. nr:

2 Flakväxelvagna MetaFlex 18 art: MetaFlex 20 art:

3 r 18 till 24 ton MetaFlex 24 art: MetaFlex 24Q art:

4 Egenskaper Flakväxelvagnar Vid växling används 2 stycken dubbelverkande hydraulfunktioner, bom och skjutbart torn. Dessa arbetar man med parallellt under växlingsförloppet för att uppnå den smidigaste växlingen. Cylindrarna är vid uppväxling av flak ihopskjutna, detta för att få så stor nytta av cylindrarnas positiva sida samt för att få ned oljevolymen. Föraren reglerar själv den vikt som belastar traktorn med det skjutbara tornet. Grundinställningen för ett 6000 mm rullflak som har jämt fördelad last är att rullflakets framstam kommer i linje med första tvärbiten på chassit. Vikten på traktorn är då 2800 kg. Påhänget på traktorn går att reglera under körning. Låsning av rullfalk enl SIS 3021 (längd mm, standardlängd 6000mm), är ett knap som sitter svetsat på tippramen, rullramens bakre vinkeljärn går in under när man skjuter fram tornet mot traktorn, detta sker automatiskt. Kroken på flakväxelvagnen är ledad för att uppnå en mjuk växling utan slag. Flakväxelvagnen är utrustad med axelupphängning, kommunicerande kärl. Boggi spärras automatiskt vid på respektive avväxling och tippning när man kommer över 60 bars tryck i växlingsmomentet. Gränsen 60 bar är grundinställt för att man vill ha öppen boggi vid tomkörning med växlingsarm bakåt. Tippning sker med teleskopcylinder för att få bästa tippegenskaper (hastighet/oljemängd/tippvinkel). Val mellan tipp och växling regleras med det skjutbara tornet hydraulmekaniskt. Axelupphängning komunicerandekärl är en konstruktion som Metsjövagnen produktutvecklat under lång tid (monteras som standard på vagnar över 14 ton). Den är framtagen för flakväxelvagn då det är av största vikt att kunna reglara höjd på chassit. Tippning med teleskopcylinder ger snabb tippcykel samt möjlighet att öka tippvinkel. För en bra växling med låg rasvinkel och ett tungt lastat rullflak. Möjlighet att gripa rullflak så nära bakaxel som möjligt. Chassits rullramsanlägg så nära marken som möjligt. Möjlighet att under växelcykel tangera chassits rullramsanlägg. 4

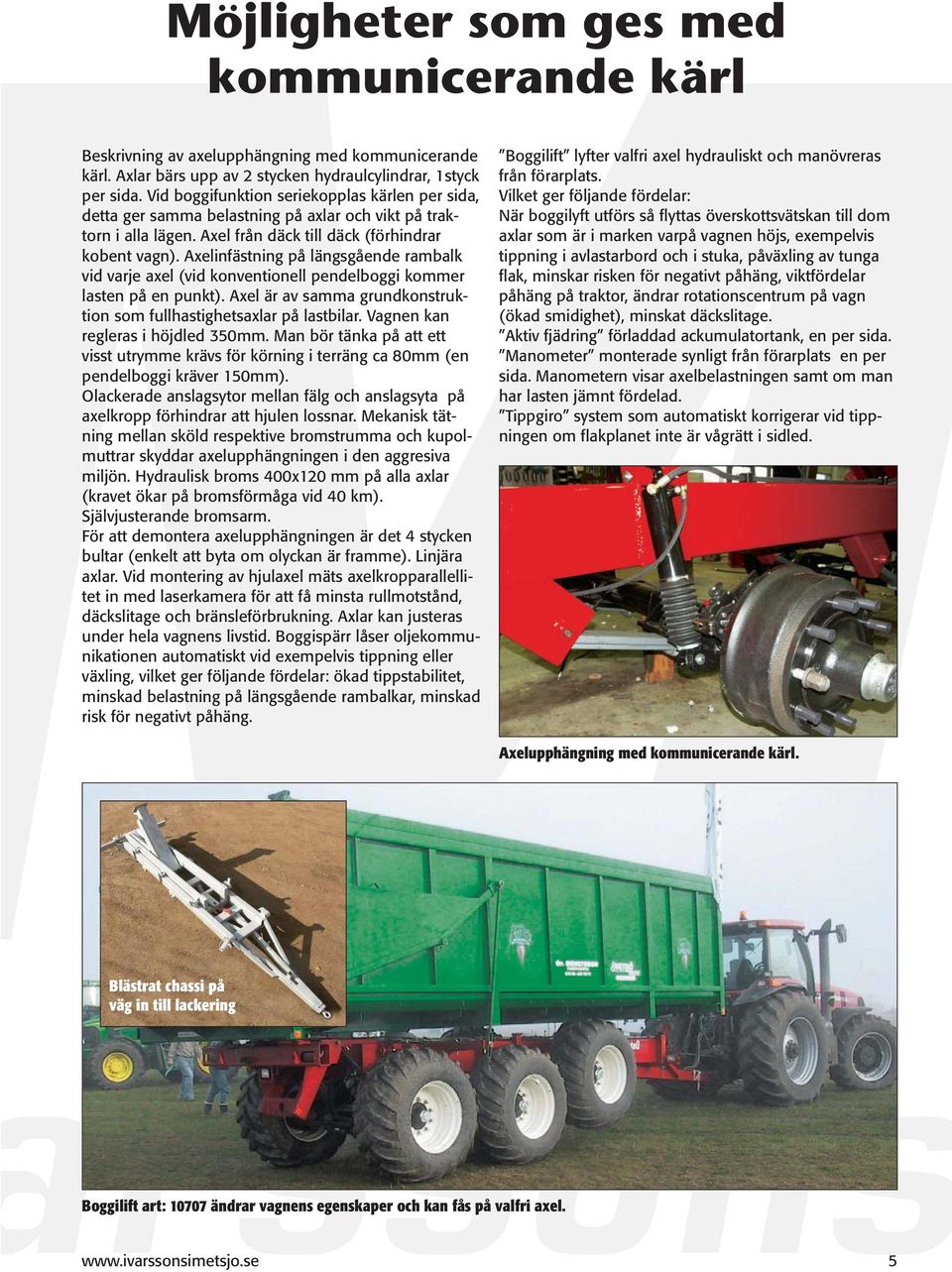

5 Möjligheter som ges med kommunicerande kärl Beskrivning av axelupphängning med kommunicerande kärl. Axlar bärs upp av 2 stycken hydraulcylindrar, 1styck per sida. Vid boggifunktion seriekopplas kärlen per sida, detta ger samma belastning på axlar och vikt på traktorn i alla lägen. Axel från däck till däck (förhindrar kobent vagn). Axelinfästning på längsgående rambalk vid varje axel (vid konventionell pendelboggi kommer lasten på en punkt). Axel är av samma grundkonstruktion som fullhastighetsaxlar på lastbilar. Vagnen kan regleras i höjdled 350mm. Man bör tänka på att ett visst utrymme krävs för körning i terräng ca 80mm (en pendelboggi kräver 150mm). Olackerade anslagsytor mellan fälg och anslagsyta på axelkropp förhindrar att hjulen lossnar. Mekanisk tätning mellan sköld respektive bromstrumma och kupolmuttrar skyddar axelupphängningen i den aggresiva miljön. Hydraulisk broms 400x120 mm på alla axlar (kravet ökar på bromsförmåga vid 40 km). Självjusterande bromsarm. För att demontera axelupphängningen är det 4 stycken bultar (enkelt att byta om olyckan är framme). Linjära axlar. Vid montering av hjulaxel mäts axelkropparallellitet in med laserkamera för att få minsta rullmotstånd, däckslitage och bränsleförbrukning. Axlar kan justeras under hela vagnens livstid. Boggispärr låser oljekommunikationen automatiskt vid exempelvis tippning eller växling, vilket ger följande fördelar: ökad tippstabilitet, minskad belastning på längsgående rambalkar, minskad risk för negativt påhäng. Boggilift lyfter valfri axel hydrauliskt och manövreras från förarplats. Vilket ger följande fördelar: När boggilyft utförs så flyttas överskottsvätskan till dom axlar som är i marken varpå vagnen höjs, exempelvis tippning i avlastarbord och i stuka, påväxling av tunga flak, minskar risken för negativt påhäng, viktfördelar påhäng på traktor, ändrar rotationscentrum på vagn (ökad smidighet), minskat däckslitage. Aktiv fjädring förladdad ackumulatortank, en per sida. Manometer monterade synligt från förarplats en per sida. Manometern visar axelbelastningen samt om man har lasten jämnt fördelad. Tippgiro system som automatiskt korrigerar vid tippningen om flakplanet inte är vågrätt i sidled. Axelupphängning med kommunicerande kärl. Blästrat chassi på väg in till lackering Boggilift art: ändrar vagnens egenskaper och kan fås på valfri axel. 5

6 Kringutrustning/Multikoppling Dragkoppling. Multikoppling Möljliggör att enkelt byta funktion på växelvagn. Hackvagnskoppling. Svanhals för vändskiva 2 kingpinn. Montage av kran på drag. Gödselpump. Kuldrag. Det finns en mängd olika draghöjder samt anslutningar mot dragare. Svanhalsdrag girohängd kingpinn. Detta möjliggör svängradie på ca: mot konventionell Kuldrag, bilden visar hane och hona. Dragbom för traktorhitch. dragbomslängd och placering av axlar har stor vikt för vagnens köregenskaper. Traktorns sidstabilitet med väl avvägd hjulbas gör att vagnen får goda egenskaper vid transsport i högre hastighet även i fält. Chassi med multikoppling Chassi med multikoppling Chassi med multikoppling utan draganordning 6

7 Multidrag med monterad kran Multidrag med monterad kran Multidrag med monterad hack. Hack finns i 2 storlekar med samma Multikoppling. Multidrag med monterad hack. Transsporthjul är tillval. 7

8 Standardutrustning MetaFlex 18 MetaFlex 20 MetaFlex 24 Art.nr Art.nr Art.nr Hjul 560/60R22,5 161 D Radial 700/50 x 26,5 12 Mö 404Tl 600/50x22,5 mö 404 Tl Axlar Kommunicerande kärl Laserriktade Kupolmutter Belastning 10,5t vid/62 km Avstånd över navflänsar 2000 mm. Borrning /10 Ytbehandlade enligt KTL- metoden. svart. Teknisk data Dia 1240 bredd 550 Dia 1350 bredd 700 Dia Dia 1170 bredd 600 Dia Boggi Boggi cc 1550 Boggi cc 1810 Trippel cc ton enl TSV 20 ton enl TSV 24 ton enl TSV Styraxel (brickor som går in i varandra) axel 2 axel 3 Medspårande länkaxel, Ja Ja Hydraulisk låsning vid backning Broms 2axlar 2axlar 3axlar Hydraulisk trumbroms 410x120 Automatbromsarmar AGS. (självjusterande) Dragögla för hitchkrok inv 56 mm, Draghöjd 500, Stödlast 3 ton. Stödben mek. teleskop för hitchögel Höjd mark-rullramsanlägg 1200 (1100) 1270 mm (1190) 1160mm (1080) (minstahöjd) Längd cc ögel-cc rullramsanlägg Längd ögel-vridcentrum 5600 medspårande länkaxel långboggi medspårande länkaxel med styrd bakaxel till styrd axel 1 och Skjutbart torn (Flytta flak i färdriktning) Längd rullflak sis 3021 min max7000 mm mm mm Maxlast vid växling kg inkl lastbärare kg inkl lastbärare kg inkl lastbärare Bruttovikt kg kg kg Nyttolast kg kg kg Chassi vikt 4500 kg 5000 kg 5000 kg Teknisk belastning 24 ton 24 ton kg Elsystem 12volt ENL TSV norm Armatur 2 st bakljus-broms-blinkers. Reflex på sidor och bak. Anslutning traktor 7 pol kontakt Hydraulik traktor 2 st dubbeleluttag, 2 st dubbeleluttag, 2 st dubbeleluttag, 1 st friliggande broms 1 st friliggande broms 1 st enkel styraxel 1 st friliggande broms Flöde L/min Hydrultryck kg Oljemängd tipp 25 L, växling +17 L tipp 25 L, växling +17 L tipp 25 L, växling +17 L ger tankvolym 37 L ger tankvolym 37 L ger tankvolym 37 L Tippvinkel 53º Ytbehandling. Kemisk avfettning, blästring SA 2,5 Lack 2-komp 120 MY miljöklass M2, Kulör Chassi röd RAL 303 Fälgar Vit 9010 /silver 8

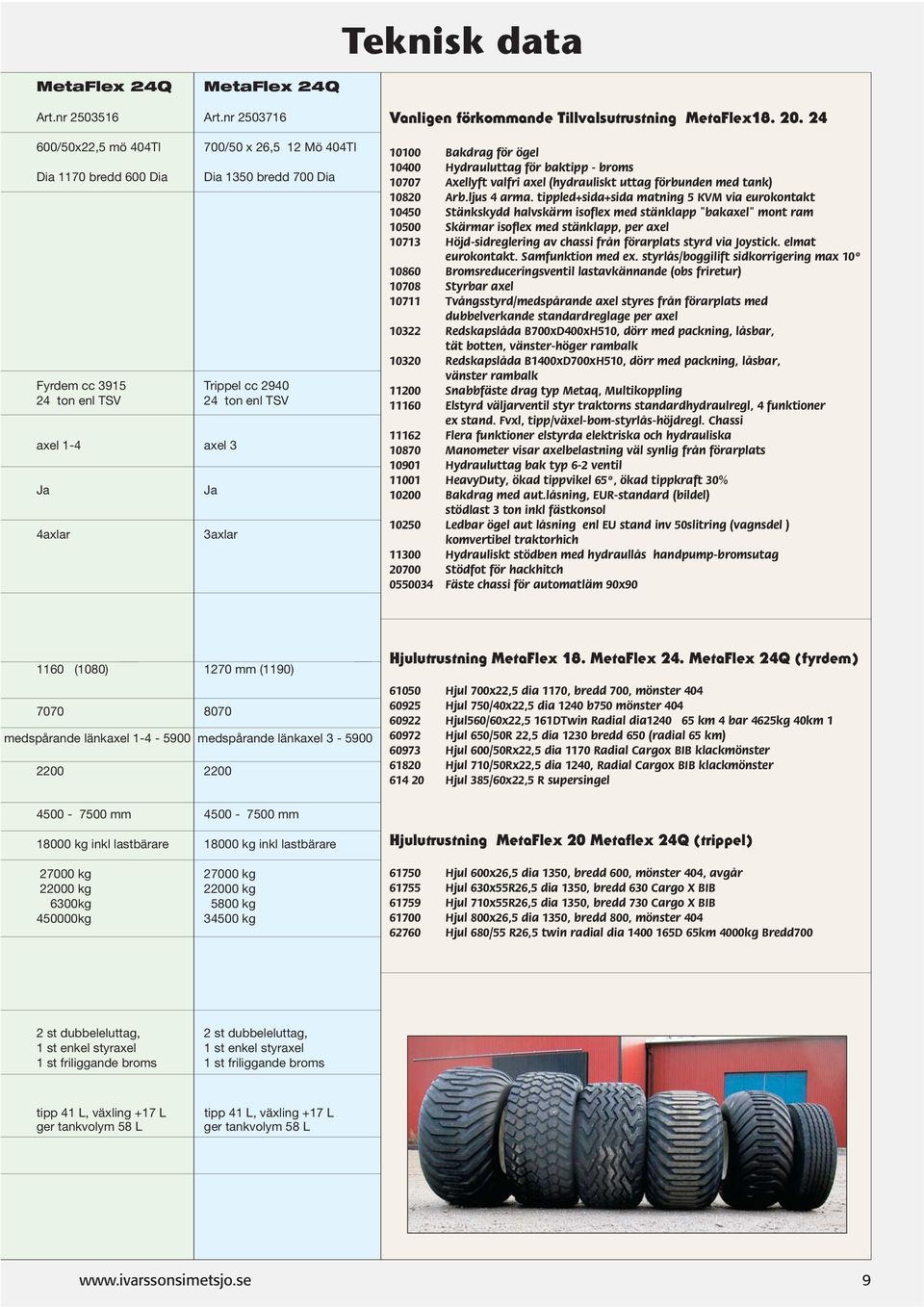

9 Teknisk data MetaFlex 24Q MetaFlex 24Q Art.nr Art.nr /50x22,5 mö 404Tl Dia 1170 bredd 600 Dia 700/50 x 26,5 12 Mö 404Tl Dia 1350 bredd 700 Dia Fyrdem cc 3915 Trippel cc ton enl TSV 24 ton enl TSV axel 1-4 axel 3 Ja 4axlar Ja 3axlar Vanligen förkommande Tillvalsutrustning MetaFlex Bakdrag för ögel Hydrauluttag för baktipp - broms Axellyft valfri axel (hydrauliskt uttag förbunden med tank) Arb.ljus 4 arma. tippled+sida+sida matning 5 KVM via eurokontakt Stänkskydd halvskärm isoflex med stänklapp "bakaxel" mont ram Skärmar isoflex med stänklapp, per axel Höjd-sidreglering av chassi från förarplats styrd via Joystick. elmat eurokontakt. Samfunktion med ex. styrlås/boggilift sidkorrigering max 10º Bromsreduceringsventil lastavkännande (obs friretur) Styrbar axel Tvångsstyrd/medspårande axel styres från förarplats med dubbelverkande standardreglage per axel Redskapslåda B700xD400xH510, dörr med packning, låsbar, tät botten, vänster-höger rambalk Redskapslåda B1400xD700xH510, dörr med packning, låsbar, vänster rambalk Snabbfäste drag typ Metaq, Multikoppling Elstyrd väljarventil styr traktorns standardhydraulregl, 4 funktioner ex stand. Fvxl, tipp/växel-bom-styrlås-höjdregl. Chassi Flera funktioner elstyrda elektriska och hydrauliska Manometer visar axelbelastning väl synlig från förarplats Hydrauluttag bak typ 6-2 ventil HeavyDuty, ökad tippvikel 65º, ökad tippkraft 30% Bakdrag med aut.låsning, EUR-standard (bildel) stödlast 3 ton inkl fästkonsol Ledbar ögel aut låsning enl EU stand inv 50slitring (vagnsdel ) komvertibel traktorhich Hydrauliskt stödben med hydraullås handpump-bromsutag Stödfot för hackhitch Fäste chassi för automatläm 90x (1080) 1270 mm (1190) medspårande länkaxel medspårande länkaxel mm mm kg inkl lastbärare kg inkl lastbärare kg kg kg kg 6300kg 5800 kg kg kg Hjulutrustning MetaFlex 18. MetaFlex 24. MetaFlex 24Q (fyrdem) Hjul 700x22,5 dia 1170, bredd 700, mönster Hjul 750/40x22,5 dia 1240 b750 mönster Hjul560/60x22,5 161DTwin Radial dia km 4 bar 4625kg 40km Hjul 650/50R 22,5 dia 1230 bredd 650 (radial 65 km) Hjul 600/50Rx22,5 dia 1170 Radial Cargox BIB klackmönster Hjul 710/50Rx22,5 dia 1240, Radial Cargox BIB klackmönster Hjul 385/60x22,5 R supersingel Hjulutrustning MetaFlex 20 Metaflex 24Q (trippel) Hjul 600x26,5 dia 1350, bredd 600, mönster 404, avgår Hjul 630x55R26,5 dia 1350, bredd 630 Cargo X BIB Hjul 710x55R26,5 dia 1350, bredd 730 Cargo X BIB Hjul 800x26,5 dia 1350, bredd 800, mönster Hjul 680/55 R26,5 twin radial dia D 65km 4000kg Bredd700 2 st dubbeleluttag, 2 st dubbeleluttag, 1 st enkel styraxel 1 st enkel styraxel 1 st friliggande broms 1 st friliggande broms tipp 41 L, växling +17 L ger tankvolym 58 L tipp 41 L, växling +17 L ger tankvolym 58 L 9

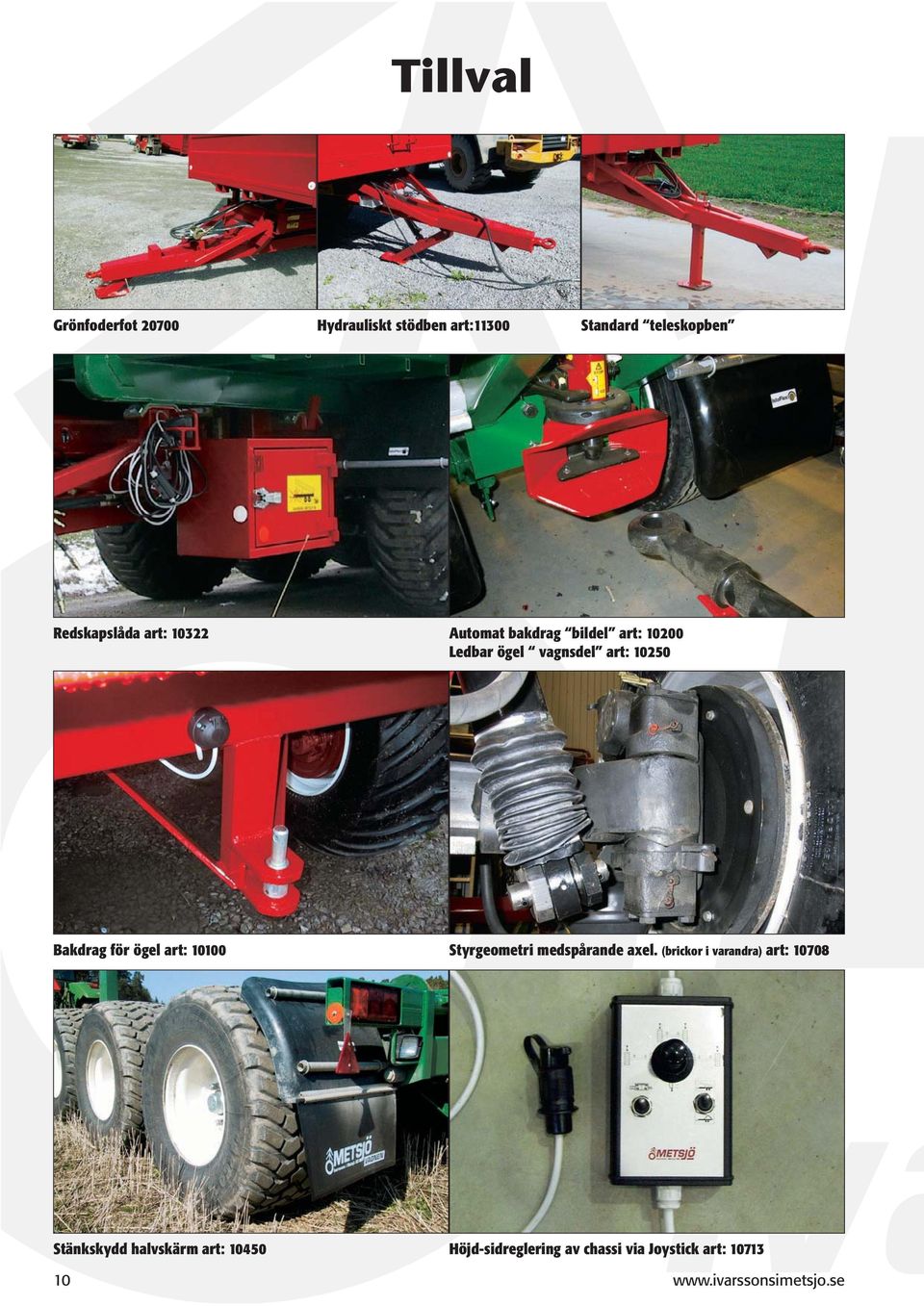

10 Tillval Grönfoderfot Hydrauliskt stödben art:11300 Standard teleskopben Redskapslåda art: Automat bakdrag bildel art: Ledbar ögel vagnsdel art: Bakdrag för ögel art: Styrgeometri medspårande axel. (brickor i varandra) art: Stänkskydd halvskärm art: Höjd-sidreglering av chassi via Joystick art:

11 Tillval Redskapslåda art: Elstyrd hydraulik art: Arbetsbelysningar 2 vid främre ramben och 2 vid bakre tippled, monterad i skyddskorg art: Uttag bak dubbelverk + broms + el art: Manometer monterad på dragbom art: Helskärm art:

12 Flakväxelvagn MetaFlex 11 MetaFlex 11 Vid växling/tippning används 1 styck dubbelverkande hydraulfunktion. Tippning sker med dubbelverkande teleskopcylinder för att få bästa tippegenskaper. Att välja mellan att tippa och växla sker mekaniskt vid främre vänster ramben. (Kan manövreras från förarplats detta är tillval. art:10926) Kroken på flakväxelvagnen är ledad för att uppnå en mjuk växling utan slag. Växlingsarmen har ett strategiskt placerat titthål för att kunna se kroken vid dockning med rullflak. Låsning av rullfalk enl SIS 3021 är ett knap som sitter svetsat på tippramen. Rullramens bakre vinkeljärn går in under när man växlar upp rullramen, detta sker automatiskt. MetaFlex 11 hanterar rullflak SIS 3021 i längder Rullflak längre än 4165 påverkar vagnens egenskaper med ökat överhäng/tippled, detta minskar även stödlast på traktor. Metaflex har pendelboggi på 11 tons bärförmåga. MetaFlex 11 har som tillval art boggilift axel 1-2 kan köras på låga hastigheter på valfri axel. Detta ändrar vagnens egenskaper vid växling så väl som körning. Påväxling av 18-kubiks rullflak Metsjös rullflak för schakt MetaFlex 11 art:

13 Ledad krok ger mjuk växling Strategisk placering av titthål i torn 13

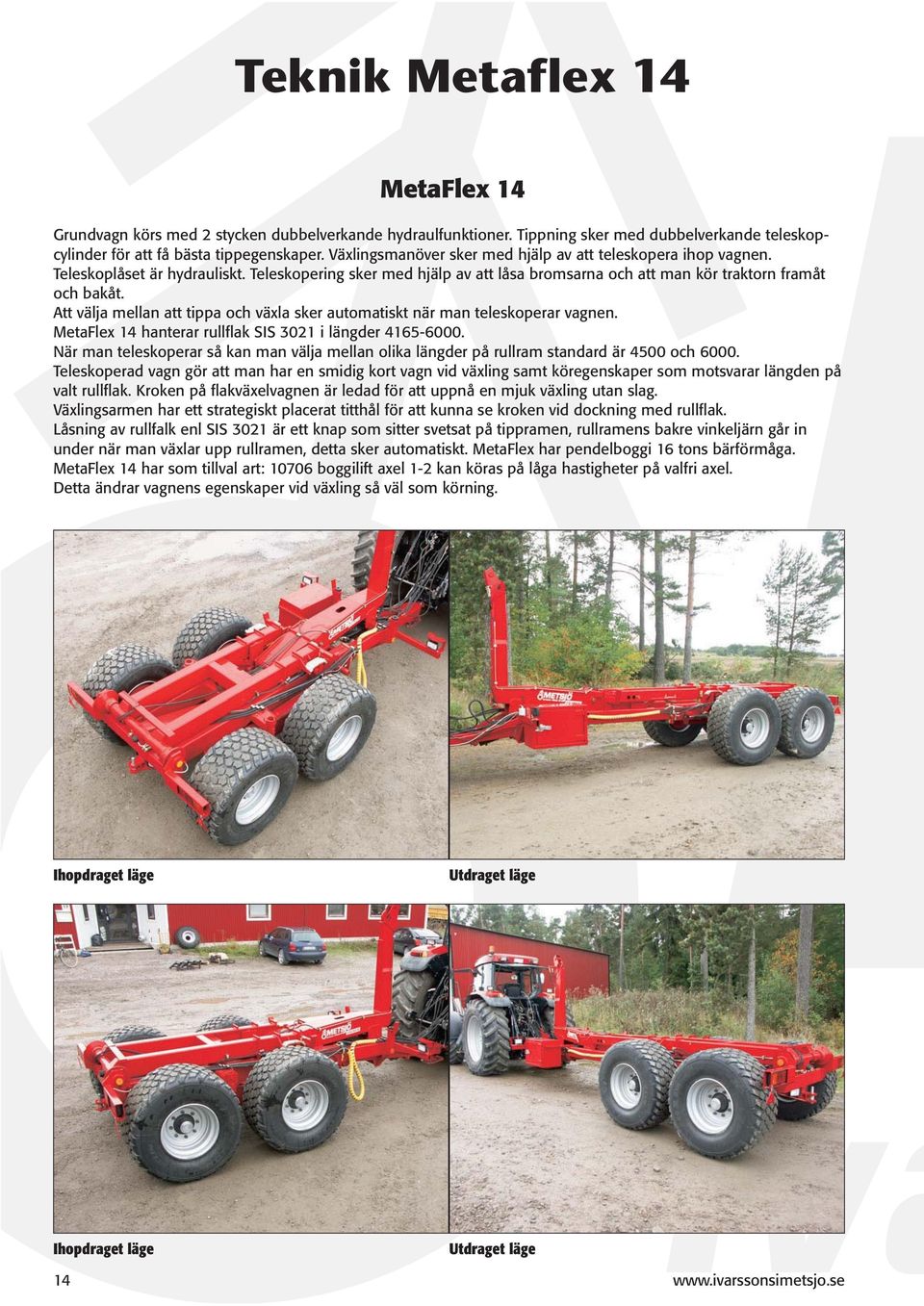

14 Teknik Metaflex 14 MetaFlex 14 Grundvagn körs med 2 stycken dubbelverkande hydraulfunktioner. Tippning sker med dubbelverkande teleskopcylinder för att få bästa tippegenskaper. Växlingsmanöver sker med hjälp av att teleskopera ihop vagnen. Teleskoplåset är hydrauliskt. Teleskopering sker med hjälp av att låsa bromsarna och att man kör traktorn framåt och bakåt. Att välja mellan att tippa och växla sker automatiskt när man teleskoperar vagnen. MetaFlex 14 hanterar rullflak SIS 3021 i längder När man teleskoperar så kan man välja mellan olika längder på rullram standard är 4500 och Teleskoperad vagn gör att man har en smidig kort vagn vid växling samt köregenskaper som motsvarar längden på valt rullflak. Kroken på flakväxelvagnen är ledad för att uppnå en mjuk växling utan slag. Växlingsarmen har ett strategiskt placerat titthål för att kunna se kroken vid dockning med rullflak. Låsning av rullfalk enl SIS 3021 är ett knap som sitter svetsat på tippramen, rullramens bakre vinkeljärn går in under när man växlar upp rullramen, detta sker automatiskt. MetaFlex har pendelboggi 16 tons bärförmåga. MetaFlex 14 har som tillval art: boggilift axel 1-2 kan köras på låga hastigheter på valfri axel. Detta ändrar vagnens egenskaper vid växling så väl som körning. Ihopdraget läge Utdraget läge Ihopdraget läge Utdraget läge 14

15 Pendelboggi MetaFlex ton Boggipendeln är tvångssmord och har utbytbara glidbussningar. Den är centrerad på en massivt slipad axel. Axlar är godkända för en hastighet på 40 km. MetaFlex 11 och 14 har max belastning per axel på 5,5 resp. 8 ton/boggi, monterad 11 resp. 16 ton. Borrning/bultdelning 161x205 med 6 st hjulbult för MetaFlex 11 och för MetaFlex 14 är det borrning/bultdelning på 220x275 med 8 st hjulbult. Smörjningsintervall på hjulnav efter km (eller vartannat år). Hjulnavet har ingen smörjkopp pga av det långa smörjintervallet, samt för att eliminera översmörjning med varmgång som följd. Bromsar på alla hjulen. Bromskraft är minst 35% vid 100 bar. TSV kräver 30% vid 100 bar, normaltraktorn har 170 bar. Axlarna är utrustade med justerbar bromsarm. Snabb bromseffekt uppnås genom kort slaglängd. Smörjning på nockarm inkl stöd. Det finns en mekanisk tätning mellan sköld och bromstrumma. 15

16 2

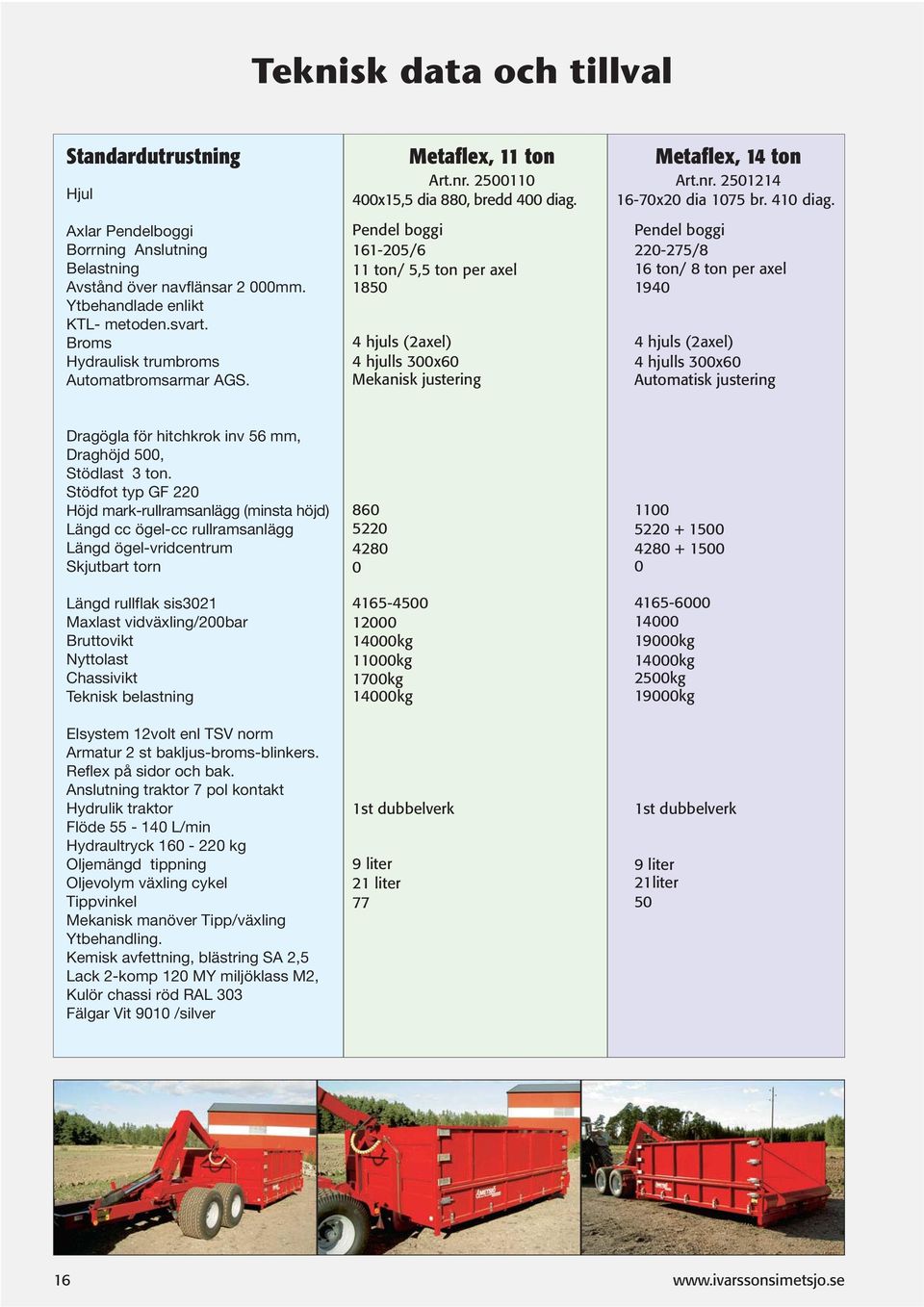

17 Teknisk data och tillval Standardutrustning Hjul Axlar Pendelboggi Borrning Anslutning Belastning Avstånd över navflänsar 2 000mm. Ytbehandlade enlikt KTL- metoden.svart. Broms Hydraulisk trumbroms Automatbromsarmar AGS. Metaflex, 11 ton Art.nr x15,5 dia 880, bredd 400 diag. Pendel boggi /6 11 ton/ 5,5 ton per axel hjuls (2axel) 4 hjulls 300x60 Mekanisk justering Metaflex, 14 ton Art.nr x20 dia 1075 br. 410 diag. Pendel boggi /8 16 ton/ 8 ton per axel hjuls (2axel) 4 hjulls 300x60 Automatisk justering Dragögla för hitchkrok inv 56 mm, Draghöjd 500, Stödlast 3 ton. Stödfot typ GF 220 Höjd mark-rullramsanlägg (minsta höjd) Längd cc ögel-cc rullramsanlägg Längd ögel-vridcentrum Skjutbart torn Längd rullflak sis3021 Maxlast vidväxling/200bar Bruttovikt Nyttolast Chassivikt Teknisk belastning Elsystem 12volt enl TSV norm Armatur 2 st bakljus-broms-blinkers. Reflex på sidor och bak. Anslutning traktor 7 pol kontakt Hydrulik traktor Flöde L/min Hydraultryck kg Oljemängd tippning Oljevolym växling cykel Tippvinkel Mekanisk manöver Tipp/växling Ytbehandling. Kemisk avfettning, blästring SA 2,5 Lack 2-komp 120 MY miljöklass M2, Kulör chassi röd RAL 303 Fälgar Vit 9010 /silver kg 11000kg 1700kg 14000kg 1st dubbelverk 9 liter 21 liter kg 14000kg 2500kg 19000kg 1st dubbelverk 9 liter 21liter 50 16

18 Tillvalsutrustning Metaflex Hjul 505/50-17 Radial a8/146 dia 944 bredd 505, silver 40 km/h 4125 kg bar 380 bar per axel Hjul 480/45-17 Diagonal LI 146 AW 305 tubless x) Hydrauluttag bak för broms - tipp - el 7 pol Hydrauluttag "på gaffeln" dubbelverkande 1/4 självutlös Boggilift - boggitryck axel 1-2, dubbelverkande uttag (fri retur vid boggikörning) Reglage från förarplats Tipp- växling XStänkskydd halvskärm isoflex med stänklapp bakaxel mont ram Redskapslåda B700xD400xH510, dörr med packning, låsbar, tät botten vän-hö rambalk Arbetsljus 4 arma.tippled+sida+sida matning 5 KVM via eurokontakt (4 st armatur) Hydrauluttag "på gaffeln" X = Ej eftermontage Boggilift på axel 1 Tillvalsutrustning Metaflex 14 Tillvalsutrustning Hjulutrustning (per axel) Hjul 500/60x22,5 dia 1170 mönster Hjul 600/50x22,5 mönster 404, dia Hjul 600/50x22,5 Michelin Cargo Bib, klackmönster, dia Hjul 700/45x22,5 mönster 404, dia Hjul ,5 supersingel Hydrauluttag bak för broms - tipp- el 7 pol Hydrauluttag "på gaffeln" dubbelverkande 1/4 självutlös X)Boggilift - boggitryck axel 1-2, dubbelverkande uttag (fri retur vid boggikörning) X)Stänkskydd halvskärm isoflex med stänklapp bakaxel mont ram Redskapslåda B700xD400xH510, dörr med packning, låsbar, tät botten vän-hö rambalk Arbetsljus 4 arma.tippled+sida matning 5 KVM via eurokontakt (4 st armatur) Boggilift på axel 2 X = Ej eftermontage Redskapslåda Hjulval för MetaFlex 11 standard är: 400x15,5 dia 880 bredd 400 diagonal. speed 40km Tillval. Hjul 480/45-17 Diagonal LI 146 AW 305 tubless art: Hjul 505/50-17 Radial dia 944 bredd km/h 4125 kg bar 380 art:

19 Påbyggnad för rullflak Bild från lackverkstaden, flak till växlare blir lackat. Tillverkning av påbyggnader har en lång tradition i Metsjö. Samordningseffekter mellan våra olika produkter så som MetaQ, Metax, Metamid samt maskintransport ger kunderna prisvärda lösningar. Vi bockar plåt, svetsar, blästrar och lackar i våra moderna lokaler i Metsjö. Vi har även möjlighet att erbjuda andra fabrikat av rullflak, så kallade "Bulkflak" som alternativ för att få bästa ekonomiska totalalösning för våra kunder. Svetsningsarbete på Metsjö, flak till växlare som är under tillverkning. 18

20 19

21 Fältflak på rullram Egenskaper för en bra fältvagn. Materialet som transporteras i vagnen skall hanteras på sådant sätt att minimal friktion uppstår mellan vagnskorg och gods under lastning, lossning och transport. Därför tillverkas fältvagnen med fast sida med 2x45" fas mot flakplanet. Insidan är slät utan länkar och stag. Den övre bärlinan är kraftig. Flakplanet är koniskt dvs. 100mm bredare bak. Flakplan med bärning så nedböjning elimineras. Detta gör att materialet släpper lätt vid tippning. Framstammen är vattenavvisande med en siktläm 2000x500. Siktlämsperforering är lämplig för våra fyra sädesslag. För annan transport så är det standard med en täckplåt som hakas fast med snabblås på insidan. Stege finns på utsidan och fotsteg på insida av framstammen. Automatisk öppning av bakläm vid tippning. Automatlämsgeometri så att lämmen inte får kontakt med tippad massa samt mekaniskt självlås av läm vid transport. Detta medför att det är enkelt att köra. Baklämmen har styrklackar som går ner i de bakre stolparna vid transport. Baklämmen har verkpassning 8mm samt en lyftögla monterad i lämmens överkant. Med ett enkelt handgrepp frigörs 2st sprintar så att hela baklämmen kan lyftas bort. Tätningen mellan bakläm och sida består av gummilameller som är justerbara i sid och höjdled samt vändbara. Om tätningen är rätt justerad är vagnen vattentät. Fördröjningen av lämöppningen är väl synlig från traktor. Man kan tippa så mycket att man ser att backa mot avlastarbord och stucka. Fördröjningen kan lätt låsas för direkt öppning. MetaFlex bör utrustas med automatläm. Dragbomslängd lämhöjd, flaklängd och placering av axlar har stor vikt för vagnens köregenskaper. Detta har MetaFlex som standard. Fältflak med stag i korg. 20

22 Schaktflak Teknisk data Schaktflak Standard är: Plåt TJ 6mm. flak-sida Slitplåt 400 Brenell. Hydraulisk schaktläm Fäste spridarläm Blästras SA 2,5 Röd 120my Metaflex 11 Metaflex 14 Metaflex 18 art: art: art: Längd Bredd Höjd Rymd 6,1kbm 7,4kbm 8,9bm Tillval: Spridarläm för schaktflak, Hardox 400 spridarkedja, lyftögel,höjd 8800 art: art: art: Kombihängd spridarläm/stolphängd högersida Hardox 400 Höjd 8800 art: art: art: Lämkit för schaktflak, För spannmåls, höjd 1410, art: rymd 14kbm art: rymd 17,2 art: rymd 25kbm " Binddon nedsänkt i flak 8 tons /per st " art: art: art: Spannmålskit 21

23 Grönfodertranssport Egenskaper för en lyckad transport av grönfoder. Luftgenomsläpp perforering så att fodrets små partiklar stannar i vagn. Sidorna i vagnen har slät insida. Koniskt flak. Takets utformning gör att det ger stadga i konstruktionen, samt hjälp vid lastning att fördela lasten. Baklämsöppning med sådan geometri att lämmen inte kommer i kontakt med tippad material. Baklämmen bör ha keps så att taket inte skrapar av toppen på tippad massa. Hantering av Grönfoder kassett: Lyftes på en punkt med monterad bakläm för att få så få rörliga delar som möjligt. 4 stycken låspunkter. Lyftdon är monterade på tak. Tänkvärt runt grönfodertransport: Koppling av lyftdon på grönfoderkassett sker på hög höjd 4,3m, det finns ett riskmoment vid hanteringen av kassett vid montage och demontering. Fältflaket nederdelen är av stor vikt att den inte utsättes för påkänningar så det äventyrar en säker grönfodertransport. Grönfoderflak är en icke delbar container detta för med sig fördelar i hållfasthet och vikt. Man bör tänka på att container utsätts för stora påkänningar i lastat så väl som tom körning. Redskapsbyte med grönfoderflak är avsevärt enklare att demontera grönfoderkassett. Man arbetar på marken och den är enmansbetjänad risken för olyckor är minimal. Vi rekommenderar grönfoderflak för vagnar med flaklängd över 5 meter. Detta borgar för en perfekt grönfodervagn som hanteras enkelt utan olyckstillbud. Frontlastat grönfoderflak. Finnes även som frontlastad kassett. 22

24 Sidlastat grönfoderflak. Finnes även som sidlastad kassett. Skjutbar framstam. När man jobbar i låga hus. Lossningstid densamma som tipp. Skjutbar framläm, bilden tagen från sidan snett uppifrån. Skjutbar framläm bakifrån. 23

25 Flak med öppningsbara lämmar Öppningsbara lämmar Öppningsbara sidor, underlämmen kan fällas ned 180 grader. Överläm öppnas åt sidan 180 grader. Sidlämmar och bakläm är släta på insidan. Delade stolpar mellan över- och underläm. Bakre underläm topphängd i överläm (hängda i varandra) Översta baklämmen är topphängd. Beslag och gångjärn är bultade. Beslag är skyddade bakom 2 st längsgående fenderlister. Framlämmen är vattenavvisande för hjulsprut. Stege finns på utsidan samt fotsteg på insidans framläm. Rullflak LRR 11 Rullflak L 4165, spannmålsflak, öppningsbara lämmar rymd 13 kbm (lika Metamid) Rullflak L 4165, material flak låglämmar, rymd 3,6 kbm (lika MetaNo) Spannmålskit inkl. framläm (för MetaNo) Rullflak Eucon fältflak, fast sida, hydr. bakläm L 4165 x B 2550 x H ,7 kbm Rullram längd 4,5 m, Unp 180, SiS Spannmålskitt inkl framläm rymd 11,2kbm Hel längd överläm H = Presenning grönt (pannma 240) med stativ 3st bågar längsgånde rör Tillval Tillägg för rullbar presenning Spannmålslucka 300x300 Bultbar Galvaniserad Spännbandskit 3st band 11m mont framstam 1st spännare Framläm, höjd 600, maskin tp (utöver stand.läm) Rullflak Rullflak grönfoder sidlast 33 kbm L 5050 öppningsbara dörrar bak (ej tak) Rullflak grönfoder frontlast 33 kbm L 5050 öppningsbara dörrar bak Rullflak fasta sidor kbm 5050 Fältflak automatläm-siktläm LRR14 rullflak L 5050, spannmålsflak, öppningsbara lämmar rymd 16 kbm (lika Metax) Spannmålslämmar Metax (sida -bak överläm) Underlämmar Metax (sida -bak underläm) Spannmålslämmar Metax (sida -bak överläm) Rullflak Eucon fältflak, fast sida, hydr. Bakläm L 5050 x B 2550 x H ,7 kbm Rullram längd 5050 m, Unp 180, SiS 3021 Tillval Presenning grönt (pannma 240) med stativ 3st bågar längsgånde rör Tillägg för rullbar presenning Spannmålslucka 300x300 bultbar galvaniserad Spännbandskit 3st band 11m mont framstam 1st spännare 24

26 Styckegods Rullflak Rullflak grönfoder 40 kbm frontlast L 6000, öppningsbara dörrar bak Rullflak grönfoder sidlast 40 kbm L 6000 öppningsbara dörrar bak (ej tak) Brr balflak, längd 7200, inkl. H grind bak lastsäk sida cc Rullram längd 6 m, Unp 180, SiS Rullflak fasta sid kbm l 6000 MQ60 Fältflak automatläm-siktläm Err Eucon hängdumper, fast sida, hydr bakläm, L6000xB2550xH kbm LRR rullflak 6000 öppningsbara sidor 18,5 kbm MQ Spannmålslämmar MetaQ 60 (sida -bak överläm) Underlämmar MetaQ 60 (sida -bak underläm) Tillval Presenning grönt (pannma 240) med stativ 3st bågar längsgående rör Tillägg för rullbar presenning (ej fältflak) Spannmålslucka 300x300 bultbar galvaniserad Spannmålslucka 500x300 bultbar, galvaniserad Spännbandskit 3st band 11m mont framstam 1st spännare Rullflak Rullflak grönfoder frontlast 52 kbm L 7500 öppningsbara dörrar bak Rullflak grönfoder sidlast 52 kbm L 7500 öppningsbara dörrar bak (ej tak) Brr balflak, längd 8400, inkl. H grind bak lastsäk sida cc Omlastnings-skruvflak, pto 540, L6000xB2600xH kbm Rullflak fasta sidor kbm L7500 MQ75 fältflak Err Eucon hängdumper, fast sida, hydr bakläm, L7500xB2550xH kbm Tillval Presenning grönt (pannma 240) delbart stativ, 4st bågar längsgående rör, Tillägg för rullbar presenning (ej fältflak) Spannmålslucka 300x300 bultbar Galvaniserad Spannmålslucka 500x300 bultbar, galvaniserad Spännbandskit 3st band 11m mont framstam 1st spännare 25

27 Maskinflak För att halkskydda maskinflak bultas Formplyfa i remsor på stålflaket. Maskinflak rullram (MRR) Stand är: Plåt TJ 6mm. flak Slitplåt 400 Brenell. Lastsäkring flaklina cc1200. Fästhylsa för framstam/bakramp. Blästras SA 2,5 Röd 120my MRR11 MRR18 MRR20 art: art: art: Längd Bredd Tillval. Stackhylsa infälld i flak dia inv 50 stackl 300. per st Framläm, höjd 600, maskin tp "Lastsäkring binddon nedsänkt i flak 8 tons /per st" art:10335 art:10615 art: Redskapsskåp B.D.H 700,180,1250 dörr packning låsbar art:10322 art:10328 Ramper maskinrullflak Längd 1000x500 halkfri 2st art:

28 Rullramsbärare med tipp Chassi Metsjö MetaQ 60 boggi alt MetaQ 75 treaxlad. Valet av chassi avgörs på efterfrågad lastförmåga. Arbetsförlopp: Dockning rullflak flakväxel till rullramsbärare Frigör el och hydraulik från vagn 2. Anslut bromsledning på bromsuttag på handpump vagn 2. Sänk draget på vagn 2 med hjälp av hydrauliskt stödben. Överväxling kan börja. Man backar över dragstång på vagn 2 för att säkerställa ev negativt påhäng, detta sker automatiskt. När rullflaket gått i de bakre styrtapparna låses de främre låsen manuellt. Kör fram och pumpa upp draget/bom docka vagnar, frigör broms i vagn2. Återanslut el och hydraulik i växlarvagn. MetaQ chassi är komvertibelt med Metsjös övriga påbyggnader. MetaQ utrustning för rullramsbärare Rullramsbärare mekanlås rullram. Flakplan längd 6000 Med fästen för rullram mekanisk låsning Hydrauluttag baktipp - broms - el Hydrauliskt stödben med hydraullås handpump - bromsuttag. (vagn 2 seriehängning) Ledbar ögel automatisk låsning enl EU standard invändig 50 slitring (vagnsdel) komvertibel traktorhich. Flakväxlaren bör utrustas med automatdrag Bakdrag med automatisk låsning, EUR-standard (bildel) stödlast 3 ton inkl fästkonsol MetaQ rullramsbärare är standard för traktor bruk 40km/h. Det är fullt möjligt att utrusta MetaQ till registrerad "fullhastighets vagn". Då har man möjlighet att använda en lastbil eller traktor som dragare. Rullramsbärare med tipp 51ton efter traktor. Backning över dragstång på vagn 2. Rullramsbärare med tipp. 27

29 Rullram/omlastningsvagn Omlastningsvagn (skruvvagn). art: Avsedd att transportera spannmål och gödning Chassi MetaQ boggi eller trippel - flakväxlare. Fästen för stödben enl MetaQ standard Rymd. 23 kbm. Höjd (vid däck dia 1350) Längd 6000 bredd 2600 Höjd under skruv 4300 skruv pto driven 540. Tömningsskruv placerad på vänstersida. Frammatning av material är hydraulisk skruv. Renslucka finns i botten. Hydraulisk fällbar skruv för transport max bredd Tömningskapacitet 7000L per minut. Hydrauluttag 2st dubbelverk. 180bar 1/2 Flöde Tillval. Ståbrygga art: Presenning med stativ /rullpress art: Arbetsbelysning armatur vid tömningsrör art:

30 Eucon hängdumper Eucon hängdumper Användningsområde för lite tuffare körning inom arbetsområdet jordbruksprodukter. Där man värdesätter en lätt konstruktion som är ren på in och utsida och därmed lätt att hålla ren. Hög hållfast plåt, sträckgränsen är avsevärt högre än konventionell plåt, med detta så tillåts plåten att bukta ut mera en den konventionella plåten. Den övre bärlinan är kraftig. Det är den som är tippram. Materialet som transporteras i vagnen skall hanteras på sådant sätt att minimal friktion uppstår mellan vagnskorg och gods under lastning, lossning och transport. Därför tillverkas fältflak med fast sida med 2x45 fas mot flakplanet. Insidan är slät utan länkar och stag. Bakläm hydrauliskt manövrerad, inbyggd övre kantlina. Baklämsgeometri så att lämmen inte får kontakt med tippad massa. Bakläm har verkpassning 8mm. Tätning mellan bakläm och sida består av gummilameller som är justerbara i sid och höjdled samt vändbara. Om tätningen är rätt justerad är vagnen vattentät. Framstammen är vattenavvisande med siktläm 2000x500. Siktlämsperforering är lämplig för våra fyra sädesslag. För annan transport så är det standard med en täckplåt som hakas på med snabblås på insidan. Stege finns på utsidan och fotsteg på insidan av framstammen. Dessa finns i rullramsutformning. 29

31 Flytgödseltank Tankvagn MetaQ - Rullram 30

32 Fastgödselspridare Fastgödsel på Rullram. 31

33 Produktion sker på Metsjö Norrgård som är belägen utanför Linköping Sverige. Vi tillverkar förutom vagnar även maskinhallar samt mobila förråd. Ivarssons i Metsjö AB förbehåller sig rätten för produktändringar. Ivarssons i Metsjö AB Linköping Tel Fax info@ivarssonsimetsjo.se
