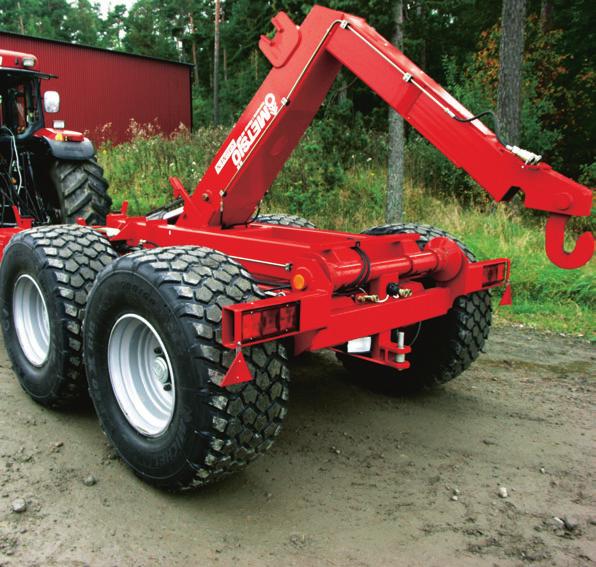

1 MetaFlex 14 Instruktion och underhåll

2 Förord. Metsjövagnen MetaFlex byggs av Ivarssons i Metsjö, AB Innan Du tar vagnen i bruk, bör Du göra Dig väl bekant med dess funktion och handhavande. Detta gör Du lämpligen genom att noga läsa genom denna instruktionsbok och samtidigt, steg för steg, praktiskt se var på maskinen de olika inställningarna, justeringarna etc skall utföras. För att underlätta för Dig själv, och för att undvika missförstånd i samband med service- och reservdelsfrågor, bör Du anteckna maskinens typbeteckning samt serienummer och tillverkningsår. Dessa uppgifter finns samlade på maskinens typskylt som är placerad på den längsgående ramen på vagnens vänstra sida. Serienummer, vagn... Tillverkningsår... Rätt till ändringar i konstruktion och specifikation förbehålles.

3 Standardutrustning Art.nr Hjul 16-70x20 dia 1075, bredd 410 diagonal 154 A6 3750kg/30km. Boggi 16 ton 8 ton per axel cc hjulsbroms hydraulisk. Egen vikt 2000 kg. Vikt på traktor max 3000 kg. Tjänstevikt kg. Lastkapacitet kg. Tippkraft 14 ton, tippvinkel 52º Tippslag Oljevolym vid tippning 9 liter. Oljevolym växling cykel 21 liter. Växel 600 kg = 12 tons vinkel max 28º. Rullflak enl SiS 3021 längder Hydrauluttag 1 st dubbelverkande + fri retur. Ytbehandling: Förbehandling med alkalisk avfettning och blästring Sa 2,5 Karosseri kittas (där kontruktion ej medger helsvetsning). Fogmassa klassificeras som EJ miljöfarlig. Underhåller EJ brand. Lackering: systemet motsvarar medel C2 i BSK 99 tvåkomponent, rostkyddspigmenterad. Blank polyuretan med god väder- och nötningsbeständighet. Bildar en yta som väl bibehåller glans och kulör samt är lätt att rengöra, kulör röd RAL 303". Metaflex boggi 500x22,5 dia 1200 bredd 500 rullflak enl Sis sand m

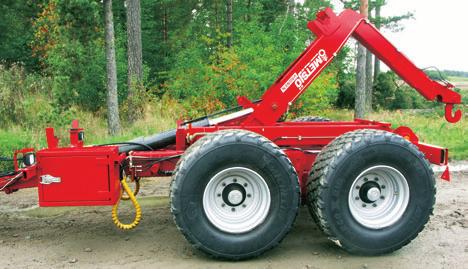

4 Körinstruktion Traktor bör väljas efter terräng. Min storlek: 50 hk. Lastad vagn skall alltid vara kopplad för traktor Anslut alltid: Bromsledning 1/4 Tippslang 1/2 Belysningskontakt (12 volt.) Frånkoppling av vagn traktor 1) Uppställning av vagnen skall göras på plan, hårdgjord yta. 2) Placera lämplig bromskloss för fram och bakaxel. 3) Sätt ned stödbenen på marken. 4) Demontera el-anslutningar och hydraulslangar som skall vara trycklösa. 5) Frigör hitchkrok. Obs! vagnen är ej utrustad med negativt bromssystem. Tippning 1) Kontrollera att hitchkrok/draganordning är spärrad för negativt påhäng. 2) Förvissa dig om att lasten är jämt fördelad över vagnskorgen. 3) Kontrollera att baklämmen är öppen (hydraulisk/manuell bakläm. 4) Tippning skall ske på plan, hårdjord yta. 5) Säkerhetsavstånd vid tippning: 15 m radie. 6) Traktorn skall alltid vara tillkopplad vid tippning. 7) Kör aldrig med flaket i upptippat läge. 8) Tippa alltid full slaglängd (låt ej baklämmen skrapa toppen på avtippad massa). 9) Systemet är inte utrustat med chockventil. (Obs! sänkning av flaket med last vid tipp, kan provocera fram stora trycktoppar på över 230 bar. 10) Kontrollera att bromsarna är frilagda vid transport. Vid arbete under flak skall alltid kulventilen vid tippcylindern vara stängd. Hydraulsystem för 230 bar tryck. Max belastnig bakdrag: Vertikalt 1000 kg Horisontellt kg

5 Underhåll och skötsel Efterdrag hjulbultarna efter timmar samt efter 150 timmars användning. (320 NM). Kontrollera lufttrycket regelbundet. Lufttryck: 5 bar. Hjul 400 x 15,5.borrning /6-27 /32 R18/S disk (C). Kontroll av draganordning. Slitage på dragögel. Smörjpunkter: 1) Boggipendel (centrumled) 1+1 (fig 1). 2) Tippcylinder 1+1. (fig 2) 3) Drag ögla. (fig 4) Art: Arbetsbelysning (Ej standard) Art: Cylinder LL200/100/45 Art: Flaklås Art: Skyddsspiral Gul Bult M24X110 Art: Fig 1. smörjning pendelboggi Dragögel Art: Bult M30X120 Art: Fig 4. smörjning Kontrollera slitage på dragögel

6 Felsökning Knäppning under gång: o Hjulbult lös o Smörj pendelboggi o Kontrollera att smörjmedel går ut på båda sidor. o Centrumbult (M30) är låst. Knäppning vid tippning: o Tippcylinderns led, lager (smörj avlastad med tipp stöttad) o Bäraxel smörjtorr (frigör flak och rengör kulor bak samt pensla dessa med fett) Belysning: o 12 volt system o Onormalt mycket glödlampor o Dålig jordning (svart kabel) Tipp fungerar ej: o Kulventilen vid kolven stängd o Slangkopplingen felaktigt ansluten o Tippa alltid med full slaglängd på tippcylindern (låt ej baklämmen skrapa toppen på avtippad massa) Bromsar blir varma: o Smörj ev mekaniska delar o Kontrollera traktorns returoljetryck o Låt ej vagnens bromsar bromsa hela ekipaget Oljud vid inbromsning: o Kontrollera bromsbelägg : Kolla att justering inte är för hårt anlagd. Kontakt 7-pol hane Art: Tillverkarskylt Art: Mutter M10 Nylock Niklad Art: ,8 Bult M10x40 Art: Manuell justeringskruv för automatbromsarm

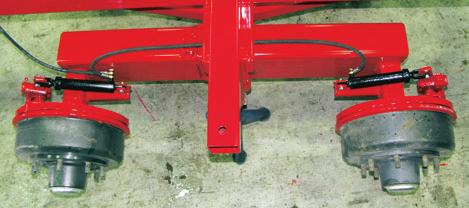

7 Sprint stödben 19 Niklad Art: 19L250 Axeltapp MetaX Vänster Art: VÄ Höger Art: HÖ Ringsprint 10m-40 Art: ,2 Bromsslang som kopplas till rör bak Art: 241B04L800broms Bromscylinder Art: Dämpblock Art: Fästplatta amider Art: Bult M16X40 Art: Amider 100X14 Gul Art:

8 Glödlampa bromsljus/blinkers 12V 21W Art: Glödlampa baklyse 12V 10W Art: Amider GP 100X15 Grön Art: Cyl KommunicerandeKärl Dubbelverk Art: VÄ (Ej standard) Art: Dekal varning tipp Art: Cylinder LL200/100/45 Art: Stoppkloss förniklad Sprint stödben 19 Niklad Art: 19L250 Art: ,1 Stödfot GF Art: Fästplatta amider Amider 100X14 Gul Art: Art: Dragögel Bult M16X40 Art: Art: Tryckfjäder 240x6

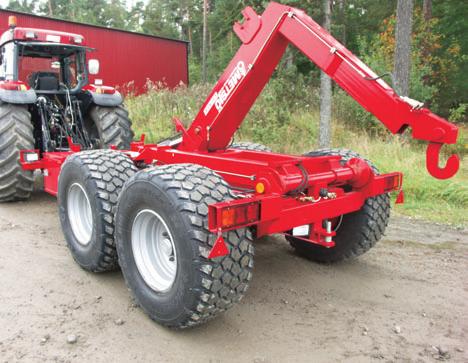

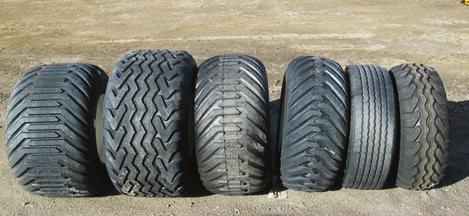

9 Dekal Metsjövagnen Art: Flakväxelrulle Art: C Reflex gul Art: Triangel röd Art: Armaturglas Art: ,1 Baklykta 1217 talmu mått 320X120 inkl. armaturglas Art: Dragsprint för bakdrag förniklad Art: S Hjul 16/70x20 12 PR Komplett 220X275/ Hjul 500/60x22,5 dia 1170 mönster Hjul 600/50x22,5 mönster 404, dia Hjul 600/50x22,5 Michelin Cargo Bib, klackmönster, dia Hjul 700/45x22,5 mönster 404, dia Hjul ,5 supersingel

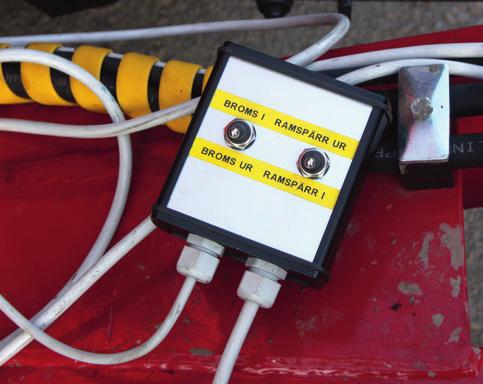

10 Art: Cylinder tryckande invändig fjäder Art: Manöverlåda inklusive kabel (lilla lådan)

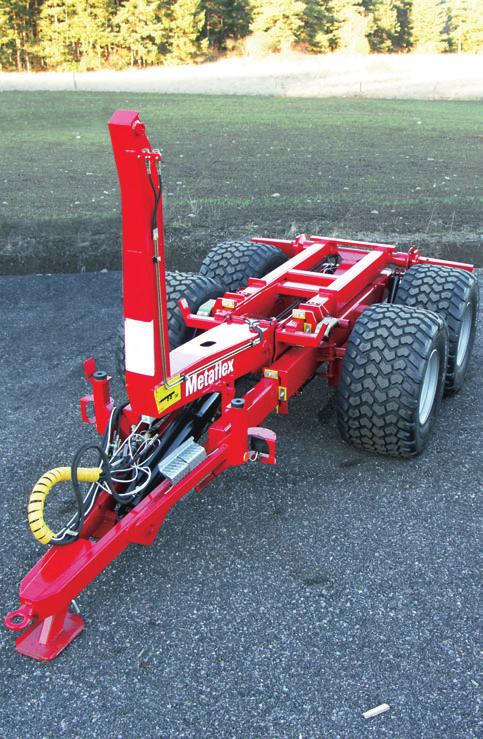

11 Växla och reglera längd på chassi Anslut vagnens hydraulik och el 1. Växelcylinder med ett dubbelverkande hydrauluttag. 2. Bromsledning med traktorns bromsuttag (bromsuttaget har alltid fri retur) 3. Elfunktioner, eluttag för styrbox och belysningskabel 7-polig. Växla och reglera längd på chassi För att växla på och av ett rullflak. 1. Aktivera elbrytare märkt "Broms i " och tryck på bromsen. (Nu är vagnen bromsad) 2. Aktivera elbrytare märkt "Spärr ur" och tryck på bromsen. (Nu är ramspärr fri) Nu när ramspärrar är fria och vagnen bromsad kan man välja önskad längd på chassi. För att växla skjuts chassit ihop till sin kortaste längd 1. Slå av brytare "Spärr ur" så letar spärren efter närmaste hål. 2. Kontrollera att spärrar är i läge genom att rycka fram och tillbaka med traktor. När detta är kontrollerat kan växlingen börja. Växelmanöver sker alltid i det kortaste läget (ihopskjuten). 1. Kör utväxlingscylinder och kroka i rullram. 2. Växla upp rullflak. Med fördel kan man hjälpa till med att backa traktor under påväxling. Kontrollera att rullramen styr rätt på chassits rullar. När rullflaket är greppat kan man teleskopera chassit till önskad längd. Vid växling/tippning används en styck dubbelverkande hydraulfunktion. Växlingsmanöver sker med hjälp av att teleskopera ihop vagnen. Teleskoplåset är hydrauliskt. Justering av chassits längd (teleskopering) sker med hjälp av att låsa bromsarna och att man kör traktorn framåt eller bakåt. Teleskopmanövreringen sker från förarplats. Vagnen är utrustad med 2 st 12 volts backventiler som ligger i vagnens bromskrets. För att teleskopera så bromsas ekipaget och sedan slås strömmen till på backventilerna, på detta sätt låser man kvar oljan i vagnens bromssystem och frigör ramlås. Nu kan man släppa foten från bromsen och vagnen är bromsad med friad ramspärr. Det går att ändra längden på vagnen. Ramspärren är fjäderbelastad och finner således sitt fasta läge. Att välja mellan att tippa och växla sker automatiskt när man teleskoperar vagnen. MetaFlex 14 hanterar rullflak SIS 3021 i längder mm. Teleskoperingen ger möjlighet att välja mellan tre olika längder på rullram, standard är 4500 mm och de andra är 5050 mm och 6000 mm. Teleskoperad vagn gör att man har en smidig kort vagn vid växling samt köregenskaper som motsvarar längden på valt rullflak. Kroken på flakväxelvagnen är ledad för att uppnå en mjuk växling utan slag. Växlingsarmen har ett titthål strategiskt placerat för att kunna se kroken vid dockning med rullflak. Låsningen av rullflaket är enl. SIS 3021 ett knap som sitter svetsat på tippramen. Rullramens bakre vinkeljärn går in under när man växlar upp rullramen, detta sker automatiskt. MetaFlex 14 har en pendelboggi med 16 tons bärförmåga. MetaFlex 14 är en MetaX med växelarm och de grundläggande komponenterna som pendelboggi och hjulval är samma i dessa vagnar. Man bör dock tänka på att ett hjulval som medför en större diameter påverkar växlingsegenskaperna negativt. Den rekommenderade längden för påbyggnad är som på en MetaX 5050 mm. Även om MetaFlex 14 hanterar flak från mm. Tippning sker med dubbelverkande teleskopcylinder för att få bästa tippegenskaperna. Vår tipp och växelcylinder har teleskopsteg för att få ett kompakt cylindermontage.

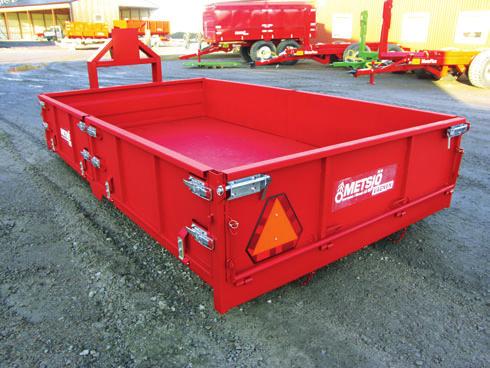

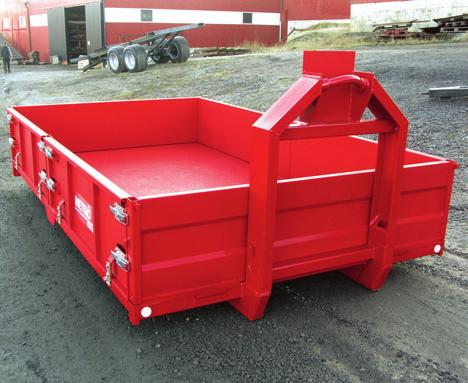

12 Bakläm No - Mid - MX lågläm 0707Art: F Sidoläm MetaMid lågläm Art: F Framstam No - Mid - MX lågläm 07Art: F Sidoläm MetaMid lågläm Art: F Stolpe No, Mid, MX bak höger lågläm 07 Art: F Stolpe No, Mid, MX bak vänster lågläm 07 Art: F Låsbeslag Ticko förniklat Art: ,8 Gångjärn Art: ,7

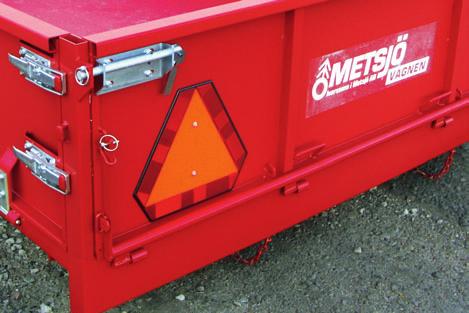

13 Bakläm No - Mid - MX lågläm 07 Art: F Plunschlås till spannmålslämmar NO, Mid, MetaX Art: Baklämsstänge 07 mekaniskt No - Mid - MX Art: F LGF-skylt Art: Dekal Metsjövagnen Art:

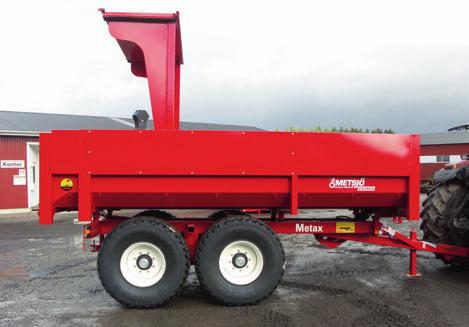

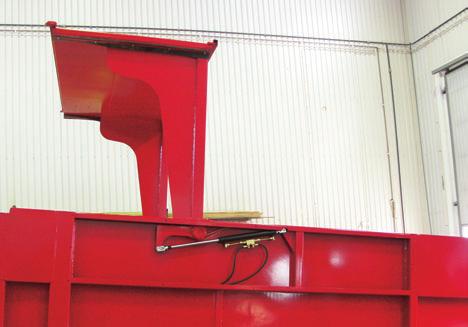

14 Cyl slag 400 öron typ gaffel 20mm inv 1/4 eucon Art: Hydraullås 1/4-1/4 (pilotbackventil) Art: Bakläm Eucon Höjd 1500 Art: F Cyl slag 400 öron typ gaffel 20mm inv 1/4 eucon Art:

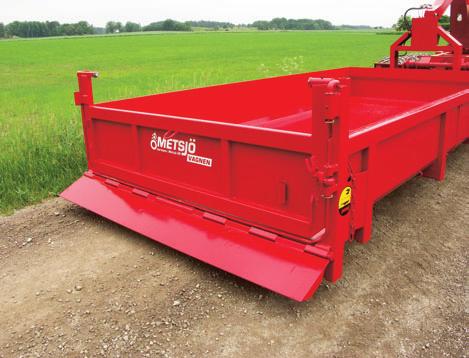

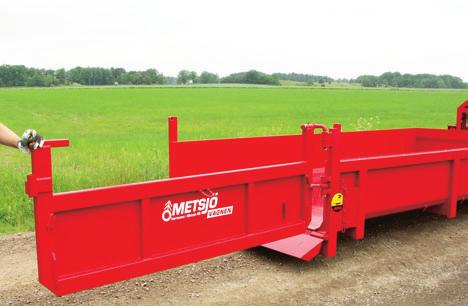

15 Schaktflak på Rullram Art: Schaktläm bottenhängd Art: F10505 Kombihängd Spridarläm/stolphäng Art: F dobb med svetsad bricka förnicklad Kombihängd Spridarläm/stolphäng Art: 30L310Förn Art: F

16 A Det.nr Ant Konstr. Ritad A.I M.T Benämning Material Mod.nr Ämne Dimension Axel tapp Axel tapp Balk Förstäkning Lock 90 nippel Boggihylsa Smörjslang Rak nippel Styrrör Styrrör Styrrör Genomförning Smörjnippel KKR Plåt Plåt Ä-rör S-rör S-rör S-rör Kop. Kontr. Stand. Godk. 250x150x8 10 mm 8 mm Ø140x100 L895 Ø15x1,5 Ø15x1,5 Ø15x1,5 1:15 Skala Vänster pendelboggi till MetaX Art nr: 40x40x4L50B Ersätter Ersatt av Filnamn VÄ Anm. Art nr: vä Art nr: hö Art nr:250x150x8l1400 Art nr:0010 Art nr:0016 Art nr: Art nr: bh Art nr: Art nr: Art nr: 15x1,5L50 Art nr: 15x1,5L140 Art nr: 15x1,5L40 Art nr: Art nr: Förstärkning Plåt 10 mm Art nr: Vinkel järn V-järn 40x40x4 Dat. Art nr: VÄ

17 A Det.nr Ant Konstr. Ritad A.I M.T Benämning Material Mod.nr Ämne Dimension Axel tapp Axel tapp Balk Förstäkning Lock 90 nippel Boggihylsa Smörjslang Rak nippel Styrrör Styrrör Styrrör Genomförning Smörj nippel KKR Plåt Plåt Ä-rör S-rör S-rör S-rör Kop. Kontr. Stand. Godk. 250x150x8 10 mm 8 mm Ø140x100 L895 Ø15x1,5 Ø15x1,5 Ø15x1,5 1:15 Skala Höger pendelboggi till MetaX Art nr: 40x40x4L50B Ersätter Ersatt av Filnamn Dat. MmpendH Anm. Art nr: vä Art nr: hö Art nr:250x150x8l1400 Art nr:0010 Art nr:0016 Art nr: Art nr: bh Art nr: Art nr: Art nr: 15x1,5L50 Art nr: 15x1,5L140 Art nr: 15x1,5L40 Art nr: Art nr: Förstärkning Plåt 10 mm Art nr: Vinkel järn V-järn 40x40x4 Art nr: HÖ

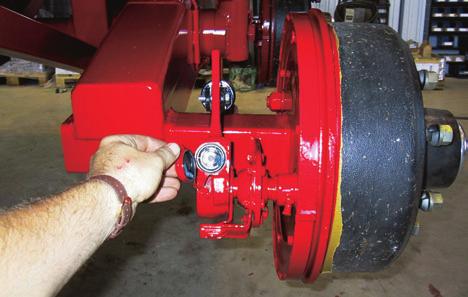

18 Axeltapp GS-ST , 4-KT 90 mm, vänster. Nr För leveranser f.r.o.m Broms N (400x120) med automatisk bromshävarm AGS Hjulbult M 20x1,5 med plan-mutter och fjäderbricka Art: VÄ Pos Benämning Mått Antal/tapp Artikelnummer 1 Axeltapp m bromssköld Smörjnippel M8x A Skydd f. smörjnippel Bussning, nockaxel Lagerhållare A Lagerhållare Skruv M 8x A Skruv M 8x Fjäderbricka B Mutter M A Låsmutter M Stödring Kronmutter M 52x Saxpinne x63 DIN Navtätning /139,5x14, Mont.-sats ankarbult /139,5x14, Ankarbult kpl Bricka Låsmutter VM 24x1, A Bussning, nockaxel D36/32x Bromsnock L= Bricka /47,6x1, Säkringsring x1, Smörjnippel M8x1 Vinklad a Skydd f. smörjnippel O-Ring ,3x2, Ring ,1/35,9x4, Ring Bricka /42x Låsring x1,5/ Bromshävarm AGS a Fixpunkt, vänster b Fixpunkt, höger Bromsback kpl m belägg Bromsbelägg Nit B 8x15, stål Returfjäder D24/6x a Returfjäder D20/4x Nav Stift x15, Bromstrumma x Hjulbult M 20x1, Mutter M20x1,5 NV Fjäderbricka C 20,5/ Hjulmutter B 20/ Hjulbult kompl.sats pos Rullager Rullager Navkapsel D 120, Skyddsplåt t.bromssköld Vä Skyddsplåt t.bromssköld Hö Skruv M 8x Bricka , Plugg

19 Axeltapp GS-ST , 4-KT 90 mm, höger. Nr För leveranser f.r.o.m Broms N (400x120) med automatisk bromshävarm AGS Hjulbult M 20x1,5 med plan-mutter och fjäderbricka Art: HÖ Pos Benämning Mått Antal/tapp Artikelnummer 1 Axeltapp m bromssköld Smörjnippel M8x A Skydd f. smörjnippel Bussning, nockaxel Lagerhållare A Lagerhållare Skruv M 8x A Skruv M 8x Fjäderbricka B Mutter M A Låsmutter M Stödring Kronmutter M 52x Saxpinne x63 DIN Navtätning /139,5x14, Mont.-sats ankarbult /139,5x14, Ankarbult kpl Bricka Låsmutter VM 24x1, A Bussning, nockaxel D36/32x Bromsnock L= Bricka /47,6x1, Säkringsring x1, Smörjnippel M8x1 Vinklad a Skydd f. smörjnippel O-Ring ,3x2, Ring ,1/35,9x4, Ring Bricka /42x Låsring x1,5/ Bromshävarm AGS a Fixpunkt, vänster b Fixpunkt, höger Bromsback kpl m belägg Bromsbelägg Nit B 8x15, stål Returfjäder D24/6x a Returfjäder D20/4x Nav Stift x15, Bromstrumma x Hjulbult M 20x1, Mutter M20x1,5 NV Fjäderbricka C 20,5/ Hjulmutter B 20/ Hjulbult kompl.sats pos Rullager Rullager Navkapsel D 120, Skyddsplåt t.bromssköld Vä Skyddsplåt t.bromssköld Hö Skruv M 8x Bricka , Plugg

20

21

22

23

24

25

26

27

28 Miljöpolicy Ivarssons i Metsjö AB Vi tar ansvar för att minimera den miljöbelastning som uppkommer genom tillverkning, distribution och användning av våra produkter. I vårt arbete tar vi hänsyn till både global och lokal påverkan. Vårt miljöansvar innebär att: - Utarbeta konkreta miljömål som mäts och följs upp. - Systematiskt och strukturerat arbeta med förbättringar av våra produkter och processer som en integrerad del i det dagliga arbetet. - Ständigt effektivisera vår användning av energi och andra naturresurser. - Alltid beakta miljöaspekterna vid val av material, insatskemikalier, leverantörer och entreprenörer samt vid utvärdering av nya processer och produkter. - Bedriva företagets verksamheter i enlighet med gällande miljötillstånd och att möta uppställda miljökrav i lagar och förordningar. - I nära kontakt med berörda myndigheter utveckla miljöanpassade varor. - Ha en öppen dialog och samarbete med myndigheter, forskare, miljöintressenter och kunder om vår miljöpåverkan med syftet att gemensamt sträva mot en långsiktig hållbarhet. - Ge regelbunden och saklig information om hantering och slutanvändning av våra produkter till kunder, återförsäljare och andra berörda intressenter. - Kontinuerligt identifiera, kommunicera och hantera miljöriskerna i vår verksamhet. - Att upprätthålla god beredskap för att minimera den skadliga effekten på människors hälsa och den omgivande miljön i händelse av en olycka.

29

30 Produktion sker på Metsjö Norrgård som är belägen utanför Linköping Sverige. Vi tillverkar förutom vagnar även maskinhallar samt mobila förråd. Ivarssons i Metsjö AB förbehåller sig rätten för produktändringar. Ivarssons i Metsjö AB Linköping Tel Fax info@ivarssonsimetsjo.se
