1 Instruktionsbok och Montageanvisning

2 Tack för att du valt en MIDrail båtslip. Vi är övertygade om att du kommer att få stor nytta och mycket nöje av din MIDrail. Läs igenom denna instruktion noga och följ instruktionerna. Du kan förenkla arbetet med att montera din båtslip om du stämmer av listan med ingående delar mot ritningen. Var särskilt noga med dimension och längd på bultar.

3 Instruktioner Ta upp din båt Kör båten försiktigt upp på båtslipen, guide-rören styr dig rätt. Dra upp båt och dollyvagn med vinschen. För att lättare få din båt på rätt position kan en förtöjningslina fästas i övre fästet för guide-röret och dras till lämplig pollare på båten, gärna lång bak. Se den gula linjen på bilden nedan. På båda sidorna. Sjösätt din båt Lätta på vinschens spärr och veva ner båt och dolly i sjön. När båten flyter fritt stoppar du nervinschningen. Frigör rep från pollarna och häng dem på guide-rörer så är de redo när du kommer tillbaka. Knuffa ut båten från dollyvagnen eller använd motorn och backa försiktigt. Ha en trevlig båttur

4 Instruktioner Underhåll Kontrollera vinschlinan regelbundet, minst en gång i månaden. Om det är någon skada på linan så byt ut den. Välj en lina som är UV stabil och med en brottsgräns på minst 1500 kg. Dra och ryck i linan, den ska kännas stum. Dollyhjul smörj hjulbussningarna minst en gång om året med vattentåligt fett. Kontrollera att muttrar är åtdragna en gång per år Om rost visar sig. Slipa rent och lägg på kallgalv, kallförzinkning finns som spray eller på burk.

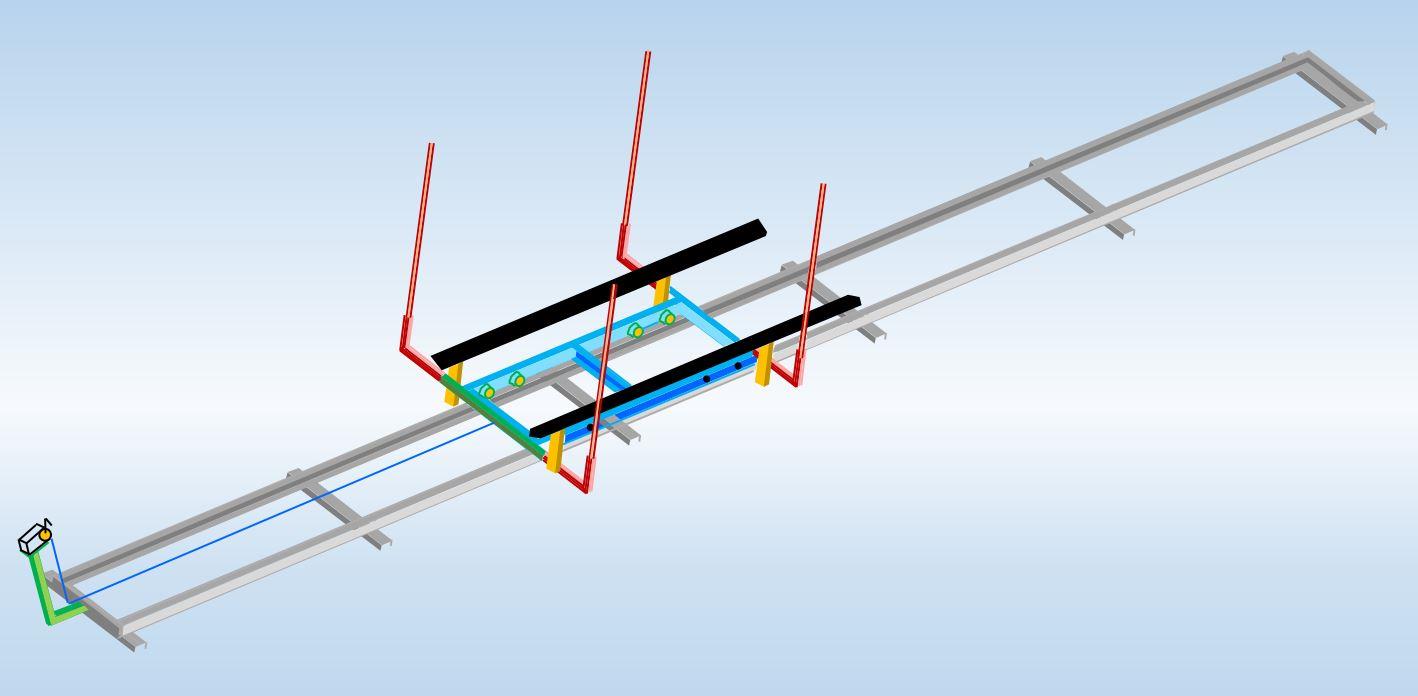

5 Ingående delar 1. Tvärbalk 4 2. Övre tvärbalk 1 3. Räls Dolly vagn 1 5. Tipp skydd 4 6. Båtstödsfäste 4 7. Båtstöd 2 8. Övre ändbalk 1 9. Vinschfäste Guiderörsfäste Nedre ändbalk Fäste för brytrulle Guiderör Stödvinkel Nedre tvärbalk Axel till brytrulle Handvinsch Nylonhjul Brytrulle Nylonrulle tippskydd 22x Nylonrulle urspårningsskydd 30x U-bult M10x62x Bult M14x Bult M12x Bult M12x Bult M12x Bult M12x Bult M10x Bult M10x Låsmutter M14, alt. Mutter + Låsbricka Låsmutter M12, alt. Mutter + Låsbricka Låsmutter M10, alt. Mutter + Låsbricka Bricka 16 mm Bricka 14 mm Bricka 12 mm Bricka 10 mm Fjäderpinne 5x Saxsprint 4x40 2

6 Montageanvisning Huvudmontageordning Montera rälsen Montera vinschfäste, vinsch, brytrulle Montera nylonhjulen på dollyvagnen och ställ den på rälsen Fäst vinschens lina i dollyvagnen så att den inte kan rulla iväg Montera tippskydden Montera återstående delar Verktyg Följande verktyg behövs för montaget. Ringnycklar eller liknande 17, 19 och 21 mm Spärrskaft och hylsor 17, 19 och 21 mm Mutterdragare underlättar men det går även utan. Tång, ex. polygrip Vinkelhake Hammare eller liknande att knacka med

7 Montageanvisning Montage av räls Det är oftast enklast att arbeta nerifrån och upp då arbetet i vatten är besvärligast och rälsen blir tynger att hantera allteftersom den monteras. Börja med att lägga ut rälsens tvärbalkar. Var uppmärksam på att tvärbalkarna är an tre olika typer. Standardbalkarna har 4hål för montage av räls Nedre tvärbalken har 6 hål för räls och ändbalk Övre tvärbalken har 8 hål för räls, ändbalk och stöd till vinchfäste Lägg ut rälsen med fästena utåt och insidan av u-balken inåt. När första rälsen skruvas fast i tvärbalken, använd en vinkelhake för att få rälsen i rät vinkel mot tvärbalken Sträva efter att montera rälsen så rakt som möjligt och att ändarna på rälssektionerna kommer i linje med varandra.

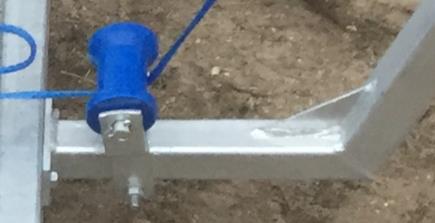

8 Montageanvisning Montage av räls När övre ändbalken sitter på plats är det dags att montera vinschfästet. Detta skruvas fast på utsidan av ändbalken samtidigt fästs stödvinkeln på insidan av balken med samma bultar. Montera fästet till brytrullen och brytrullen på vinschfästet. Montera vinschen på vinschfästet med linspolen mot rälsen. Kontrollera att linan är upplindad på vinchen på rätt sätt. Linan ska ligga an mot spolen på framsidan. Ligger linan som den röda markeringen så dra ut hela linan från rullen och rulla upp den igen på rätt sätt. Linan ska löpa under brytrullen och senare fästas i dollyvagnen.

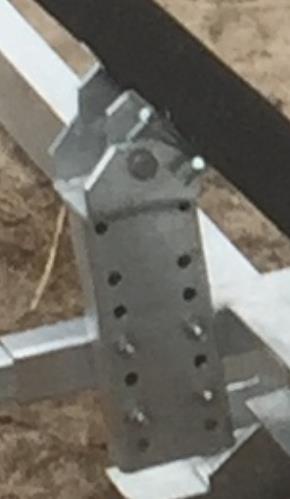

9 Montageanvisning Montage av vagn Börja med att montera hjulen på vagnen. Fetta in en hjulbussning med vattenfast fett och skjut in den i nylonhjulet. Trä hjulbulten igenom hjulbussningen och se till att det finns en bricka som ligger an mot hjulbussningen på båda sidor om nylonhjulet. Då säkerställs att hjulet roterar fritt även nar bulten dras åt. Skruva in hjulbulten i gängade fästet i ramen och lås med en låsmutter på utsidan av ramen. Ställ dollyvagnen på rälsen. Fäst vinschlinan i vagnen så att den inte rullar iväg. Montera fästena för båtstöden. Dessa ska sitta på insidan av fyrkantsprofilerna. Montera båtstöden.

10 Montageanvisning Montage av vagn Montera vinkelfästena för guiderören. Den långa delen ska träs in i fyrkantprofilen. Trä ner guiderören i vinkelfästena. Inställning av båtstöd. Det är viktigt att båtstöden ställs in så att båten vilar på stöden. Kölen ska inte ligga på vagnen. Ett sätt att göra detta är att ta en kartongskiva, lägg den mot aktern och rita av aktern och dess vinkel. Därefter kan denna skäras ut och användas som mall när båtstöden ställs in. Inställning av guiderör Ställ in de nedre guiderören (närmast vattnet) så att avståndet mellan rören är ca cm bredare än båtens bredaste del. Ställ in de övre guiderören (närmast vinschen) så att avståndet mellan rören är ca cm bredare än båten när båten ligger korrekt på båtstöden. Vi reserverar oss för eventuella fel i instruktionsbok och montageanvisning
