1 Monteringsanvisning bandfoderbord Rev 7

2 Denna monteringsanvisning visar hur man monterar Knarrhults bandfoderbord. Kontrollera att alla delar har kommit i leveransen enl. bifogad följesedel. Foderbordet levereras komplett, förutom skruv att fästa foderbordet i golvet. Är det betong så är det lämpligt med 10 mm expanderbult. Det du behöver är följande verktyg: Nyckel eller spärrhandtag med 16 mm hylsa Nyckel eller spärrhandtag med 10 mm hylsa 4 mm insexnyckel Torx T30 Skruvmaskin Murarsnöre eller liknande Såg för att såga av elrör Borrmaskin 5,0 mm borr Vinkelslip eller bultsax för att korta kättingen 2

3 Börja med att ställa motorskåpet på plats i bortre ändan från pålastningen. Skruva inte fast det i golvet ännu. Matningsström kommer lämpligen in underifrån. 3

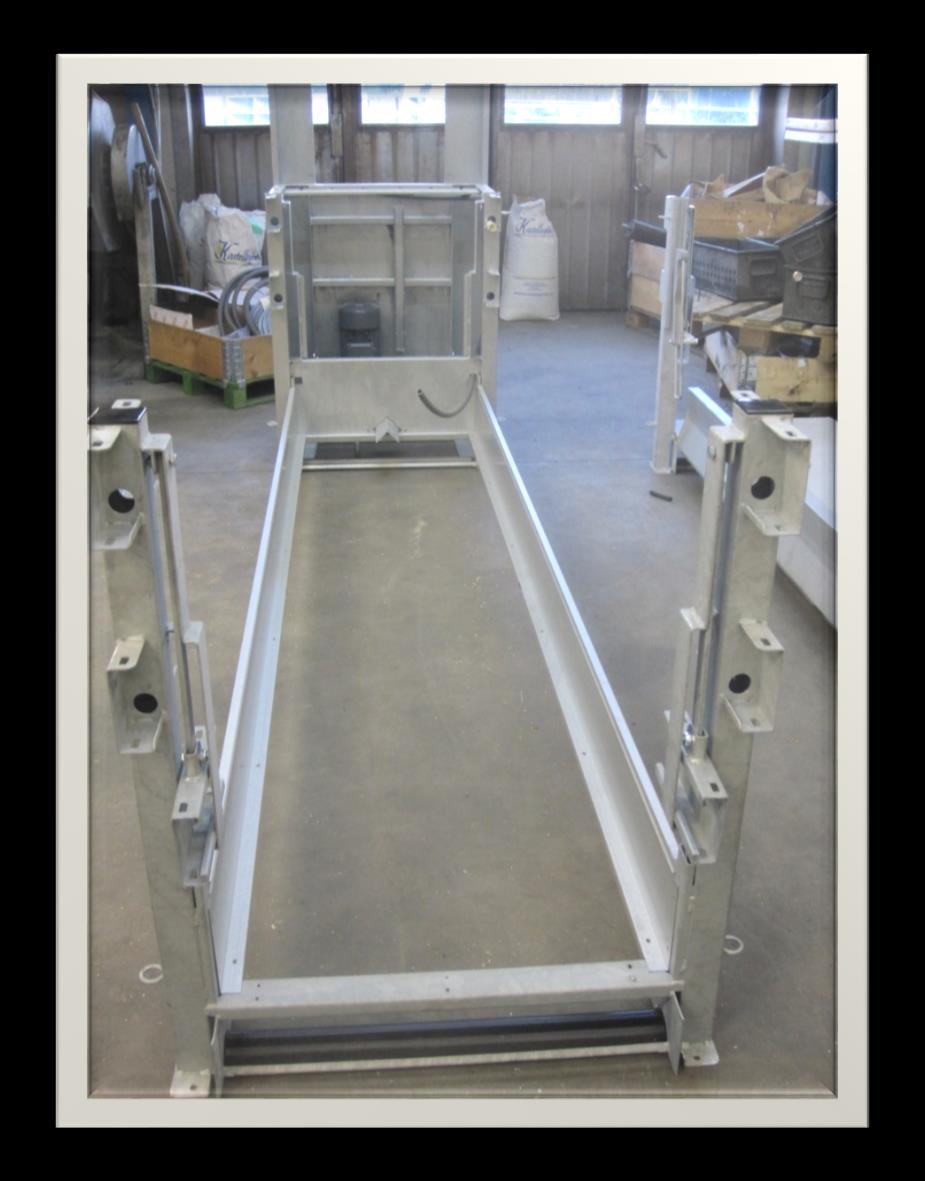

4 Ställ upp den första bocken ca 3 meter från skåpet. Ska motorskåpet vara utanför den första 3 meters sektionen så är det CC-stolpe 3000 mm. Ska skåpet ingå i den första 3 meters sektionen så är det CCstolpe 2500 mm, det ska då finnas bommar och plywood som är ca 2500 mm långa till denna anpassade till denna sektionen. Se följesedel. Passar inte standardlängd alls så är det lämpligt att kapa denna första sektionen till rätt längd, men gör inte kapningen ännu innan du satt upp alla sektioner provisoriskt. Observera att den svängbara armen kommer på rätt håll. Den ska kunna svänga från motorskåpet. 4

5 Ställ sedan ut alla andra bockar med CC-stolpe 3000 mm. Har du ett foderbord med pålastningssektion så kommer Startbocken med manöverhandtagen först och sist vändrullen. Har du ett foderbord utan pålastning så sitter vändrullen monterad på Startbocken med manöverhandtagen. Ställ även ut mellanbockar, en mellan varje bock. För att spara arbete sedan och se att allt stämmer så kan man även lägga ut alla andra bommar, plaströr och plywood längs foderbordet. 5

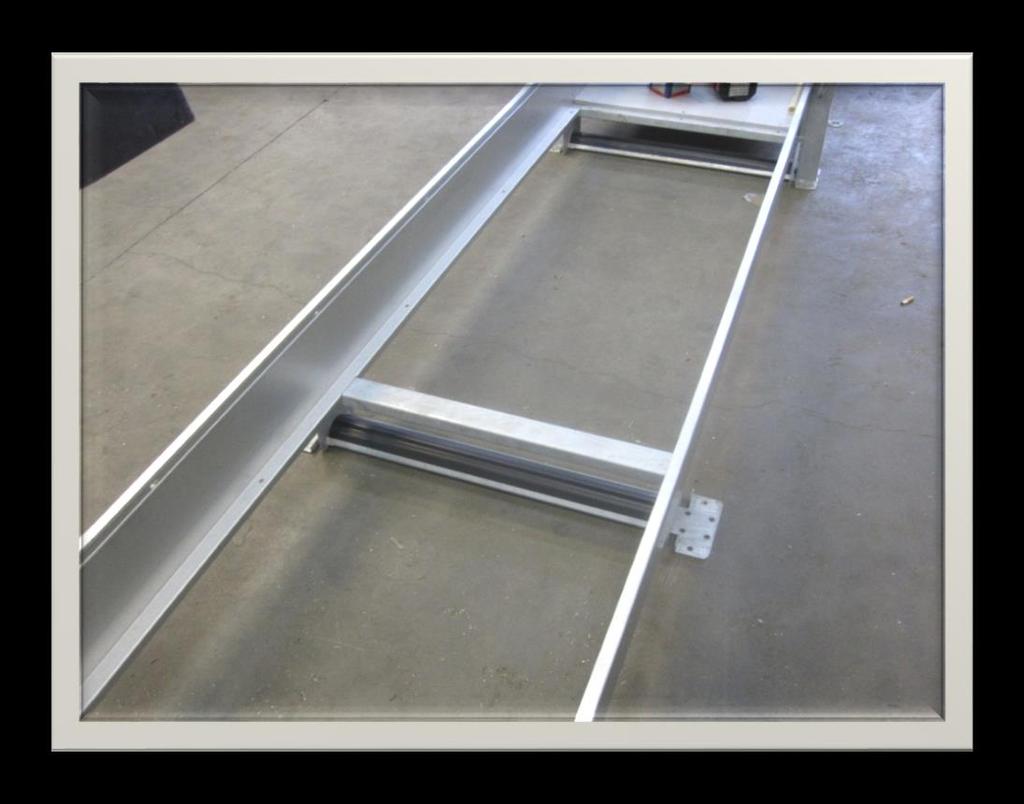

6 Häng nu dit sidoplåtarna på den första sektionen (de blir hängande utan att skruva tills vidare), det ska bli en kant nertill på insidan. Är den första sektionen kortare än 3 m (2,5 meters eller kapad sektion), så blir det höger vänster på dessa plåtarna. Ställ sedan ett mellanstöd på plats mitt på sektionen, där finns ett jack i sidoplåten där det ska stå. 6

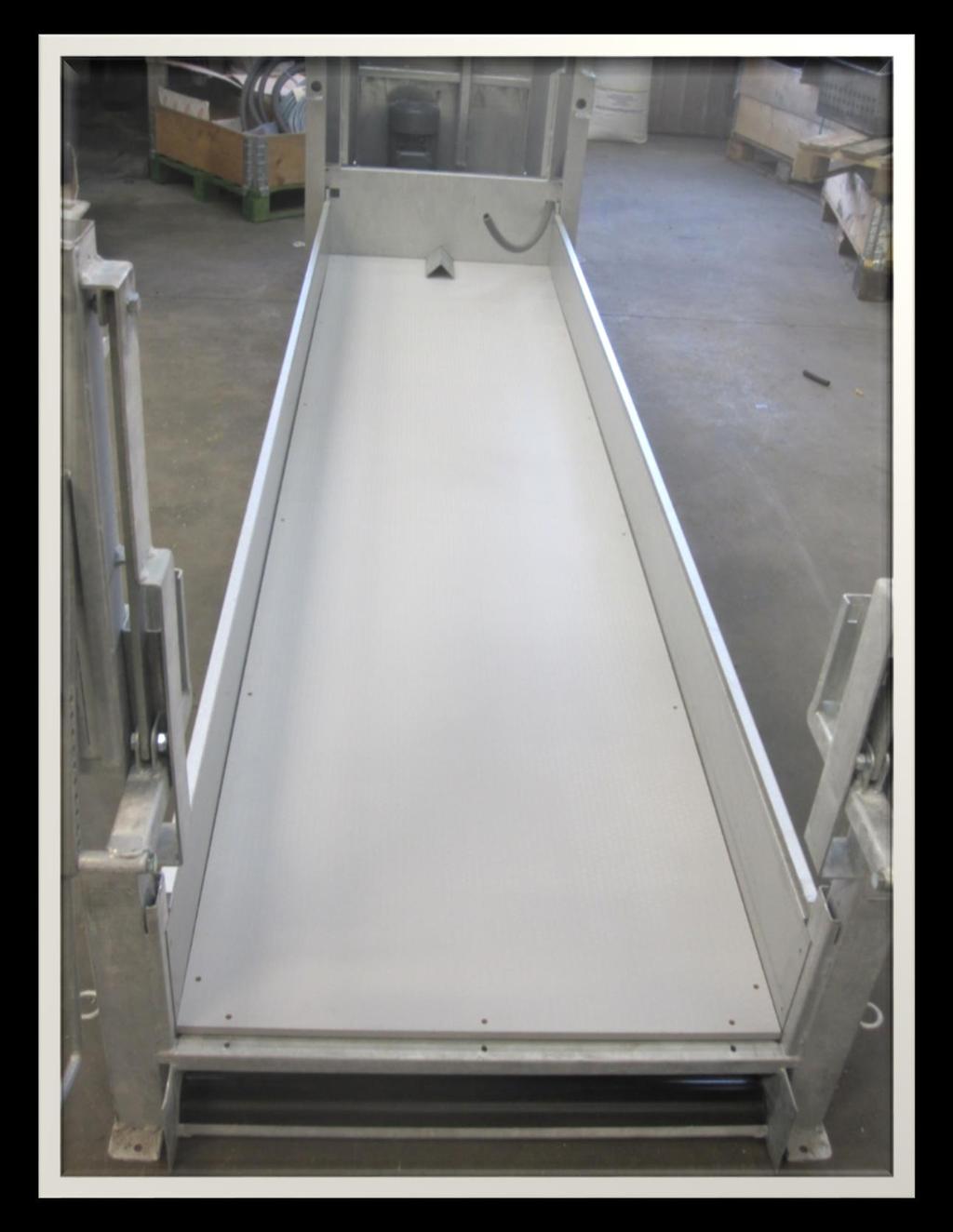

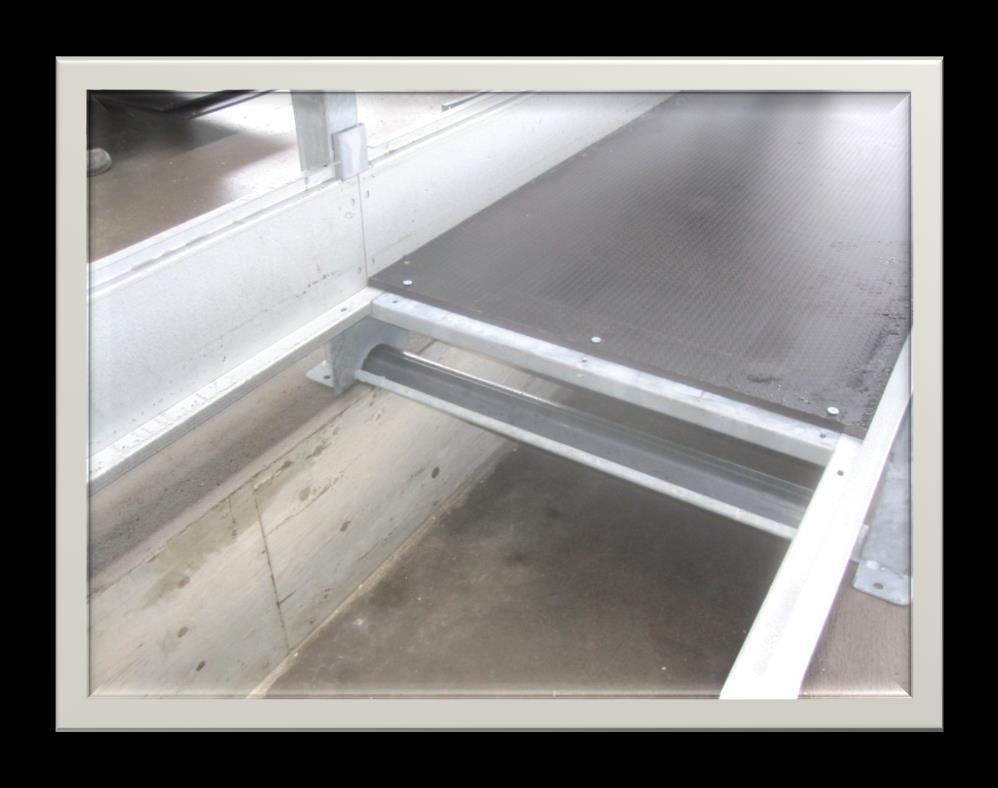

7 Sedan läggs en bottenplatta på plats, hade du en 2,5 m första sektion så ska det finnas en bottenskiva som är 2,5 m lång. Varje bottenskiva skruvas med 12 st M6x25 (gängpressande) med försänkt skalle och låsmutter med fläns längs sidorna och 6 st gängpressande M6x25 i bockarna. Man behöver borra upp hålen med ett 5,0 mm borr. 7

8 Dra skruvarna så pass hårt så att skallen går ner jäms med plattan. Skulle gängan gå sönder kan man sätta en mutter på undersidan. Montera sedan ihop Bockar, Mellanbockar med Sidoplåtar och bottenskivor för hela foderbordet. Bottenskivorna är exakt 3 m långa så de ska passas ihop utan skarvar, sidoplåtarna är något kortare. Det är här mycket noga att foderbordet blir helt rakt både i sidled och upp/ner. Använd ett murarsnöre eller liknade för att rikta upp bockarna. 8

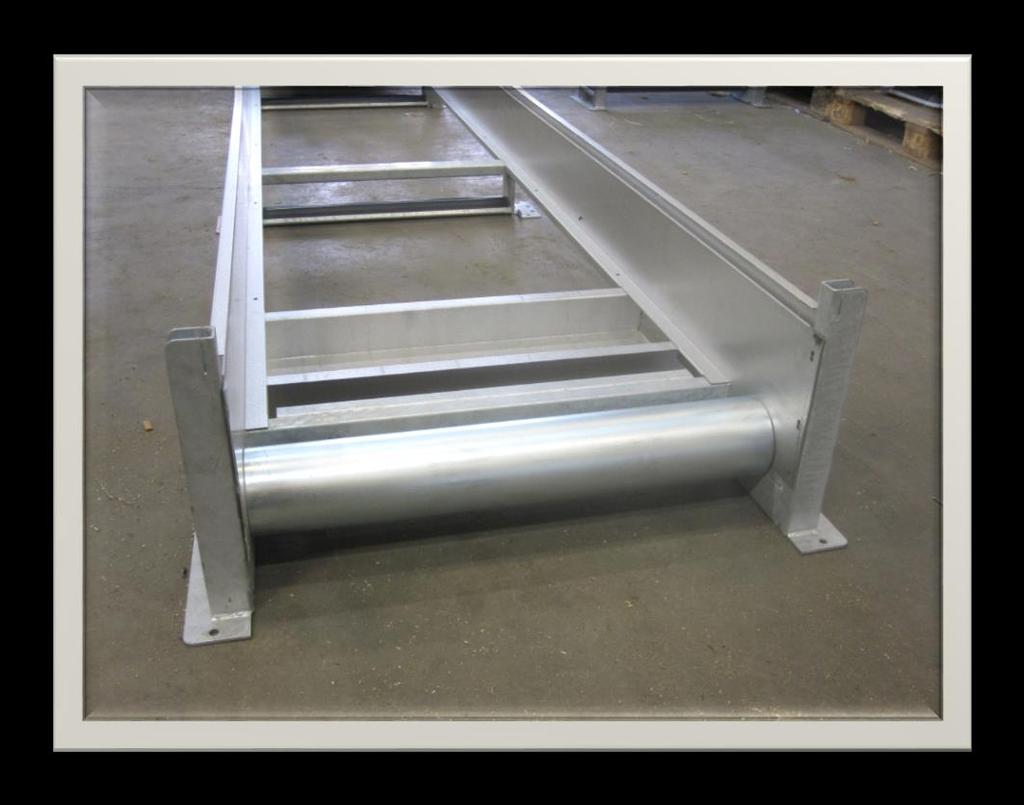

9 När den sista bocken med manöverhandtagen är uppsatt, så ska pålastningen på plats. I slutet ska den låga bocken med vändrullen stå, där finns 2 st (en höger och en vänster) sidoplåt med jack i en ända om passar att sätta på vändrullen. Har man ett foderbord utan pålastning sitter vändrullen direkt på Startbocken. 9

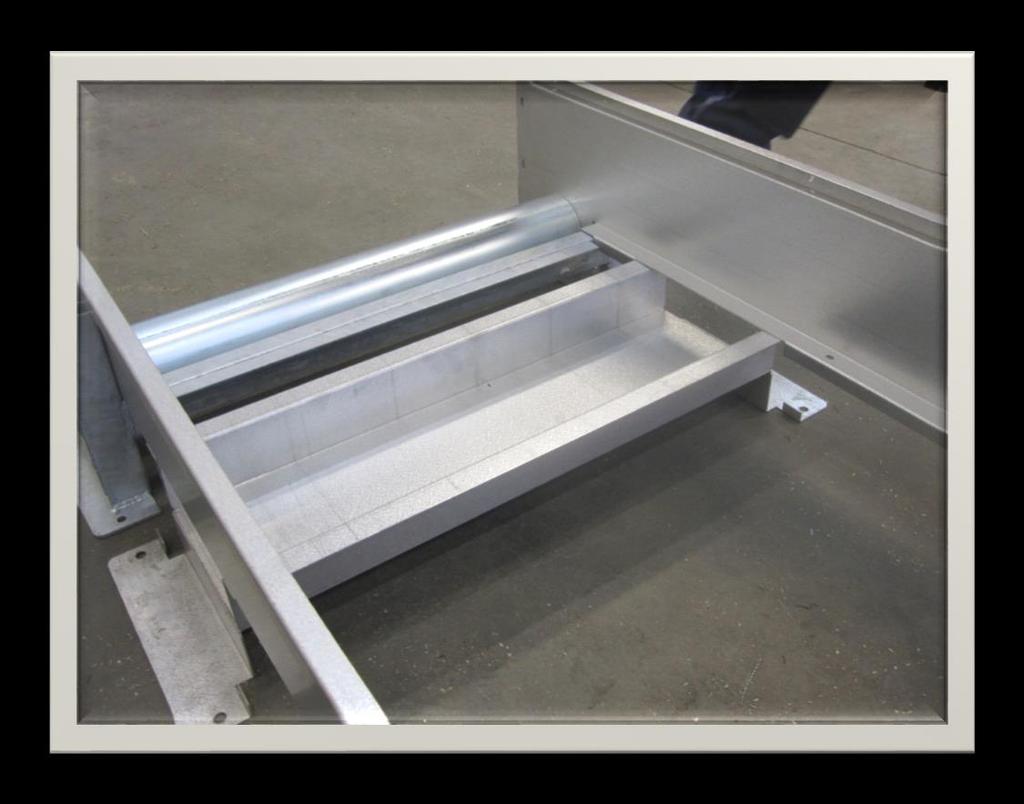

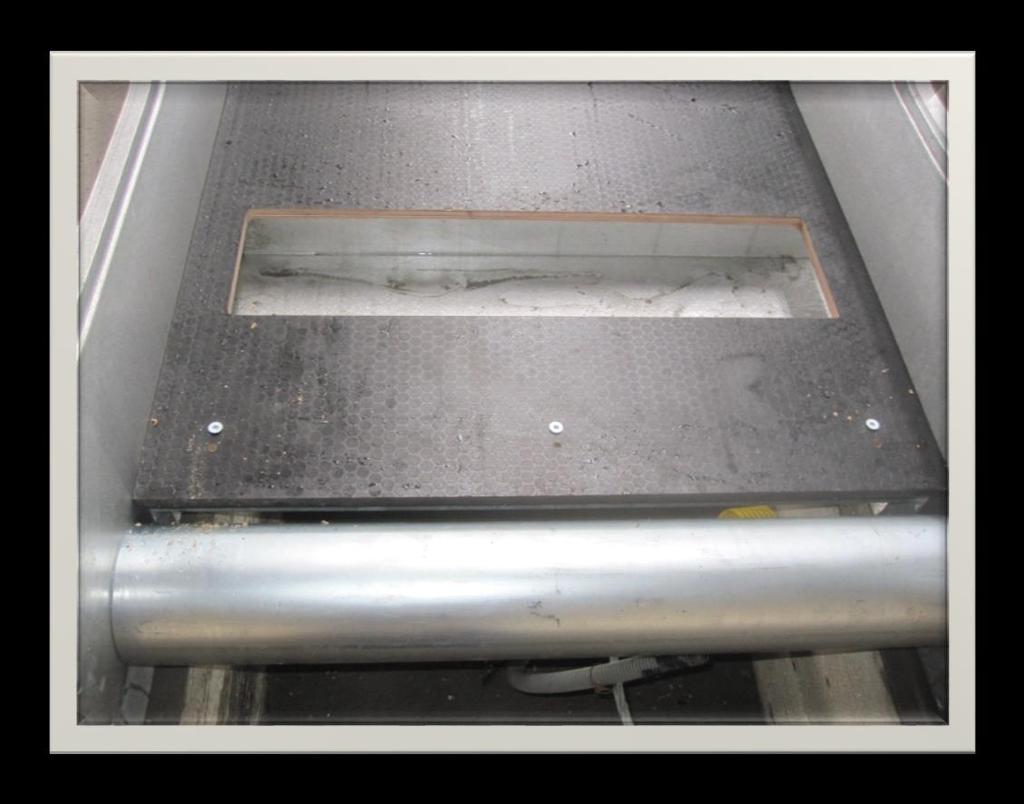

10 Skräplådan ska sitta strax innan rullen. Det finns en bottenplatta med hål som passar ovanför skräplådan. 10

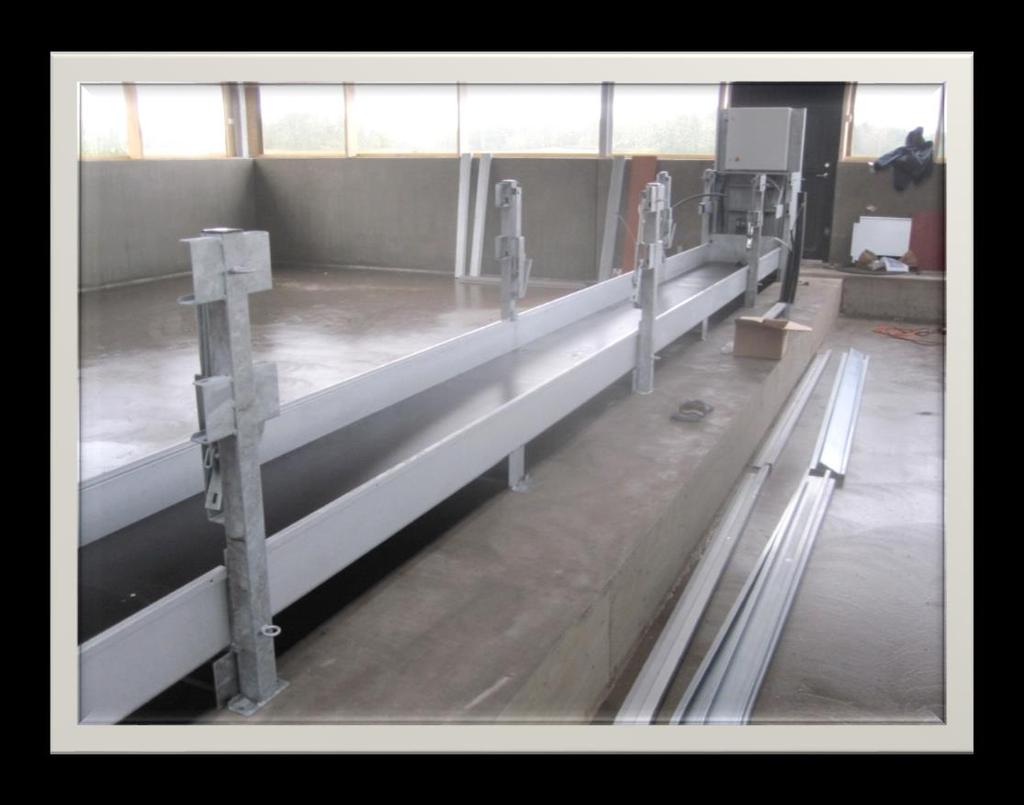

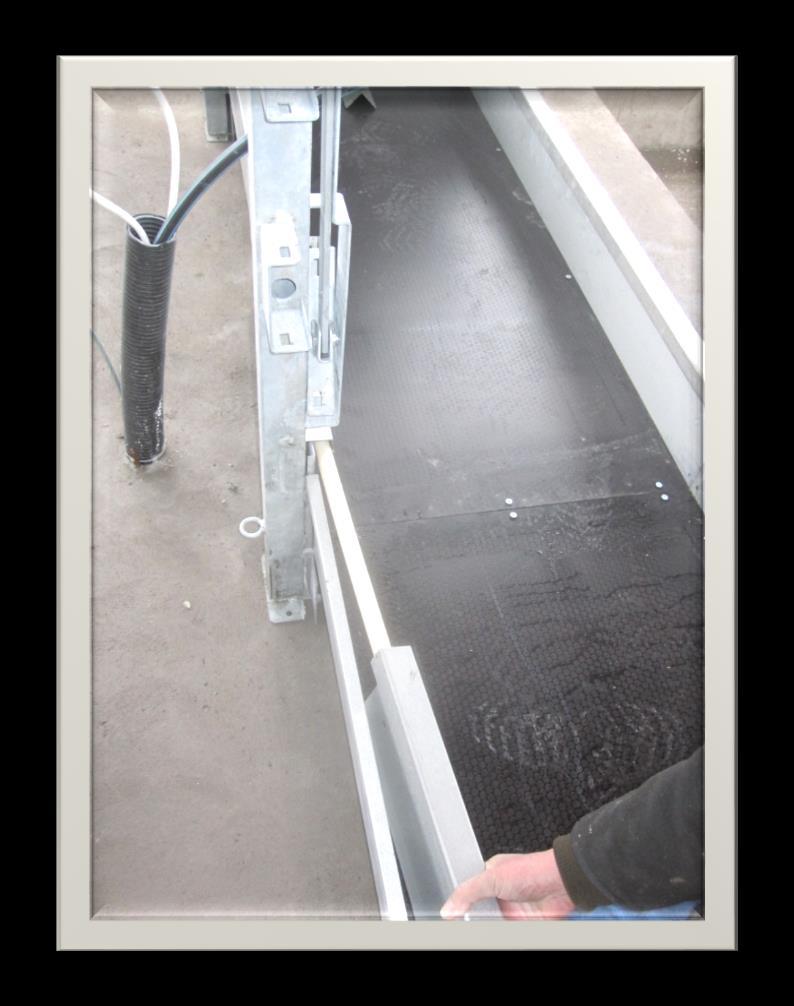

11 När alla bottenplattor är fastskruvade, är det dags att sätta dit kantplåten och elröret. Har du bara 3 m sektioner så är det ingen skillnad på vänster och höger sida av kantplåten. Men har du kapat en sektion eller fått en 2,5 m sektion så är det skillnad på hålbilden för höger och vänster, de ska passa att skruva ihop med sidoplåten. Trä ut en flexslang (medföljer) genom hålet i skåpet så den kommer ut strax ovanför sidoplåten. Välj höger eller vänster sida beroende på om manöverskåpet vid pålastningen ska vara på höger eller vänster sida. För att underlätta kabeldragningen senare så är det lämpligt att trä i ett dragsnöre/ståltråd vid monteringen av rören, alternativt putta i kabeln eftersom. Skarva på en 3 m längd elrör med en muff. 11

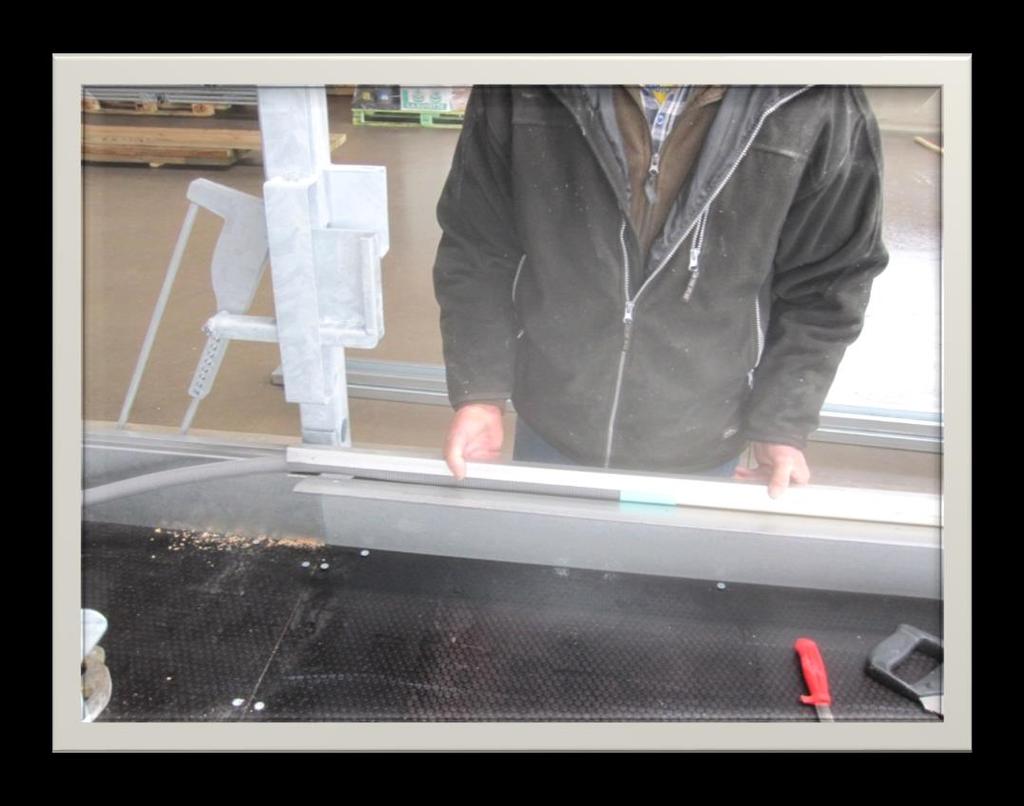

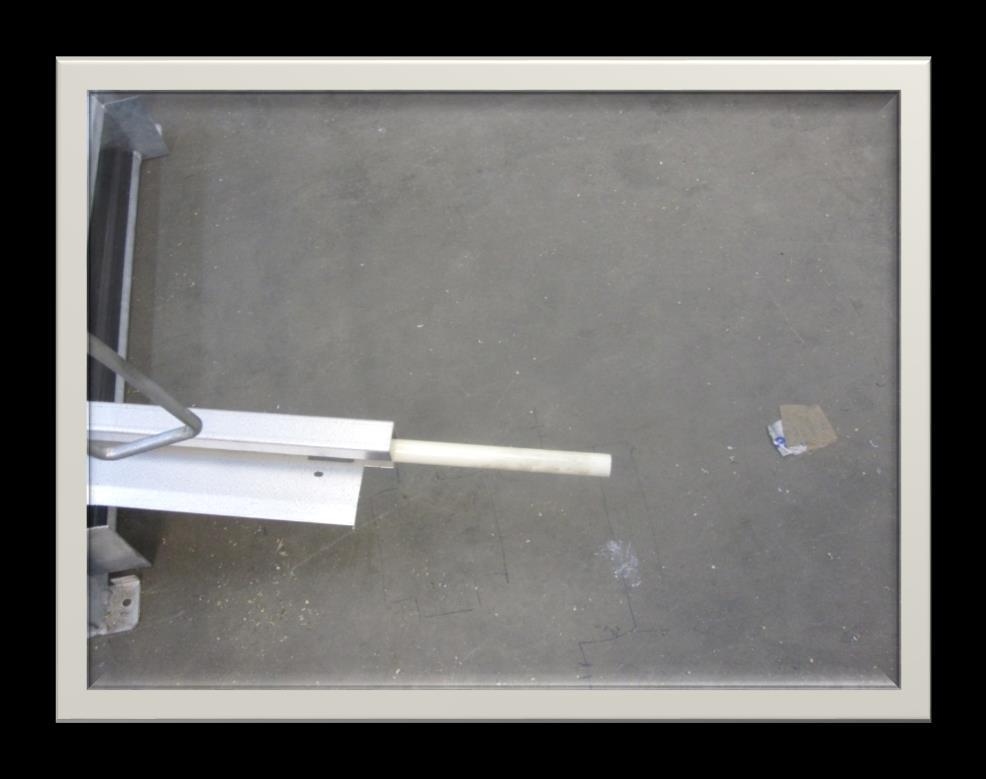

12 Om den första sektionen är kortare än 3 m så kapa av lämplig längd på ett elrör så det räcker igenom hela bommen plus ca 20 cm. Trä på en ätkantsbom på röret, skarven ska vara inne i bommen. Häng plåten på plats. Skarva sedan i nästa rör med en muff och trä på en plåt osv, hela foderbordet. 12

13 Vid sista plåten innan bocken med manöverhandtagen ska elröret kapas av och skarvas med en flexslang som träs ut i kantplåten (finns 2 med hål en höger och en vänster). 13

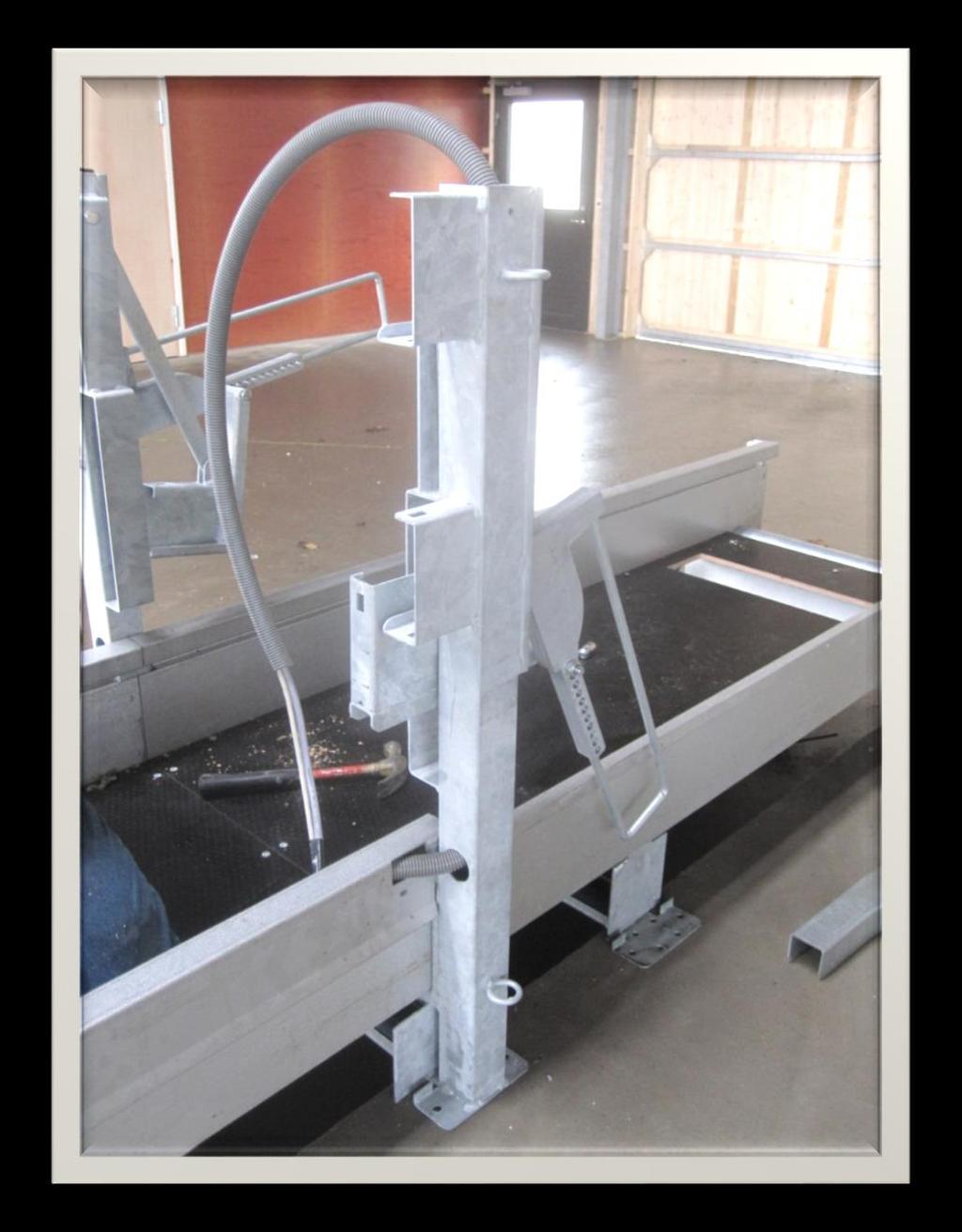

14 Sedan träs flexslangen in i hålet och upp genom stolpen på bocken. 14

15 När alla kantplåtar är på plats kan de två plåtarna skruvas ihop med 7 st (på var sida) flänsskruv M6x12 + mutter med fläns och nylock, sätt muttern på insidan. Observera samtidigt att bockarna inte lutar för mycket för då kan det bli problem att räta upp dem senare. 15

16 Fästet till manöverskåpet trycks ner i startbocken där kabeln kommer. Den låses med en självborrande skruv från sidan. Kabeln träs igenom U-profilen och upp i knapplådan. 16

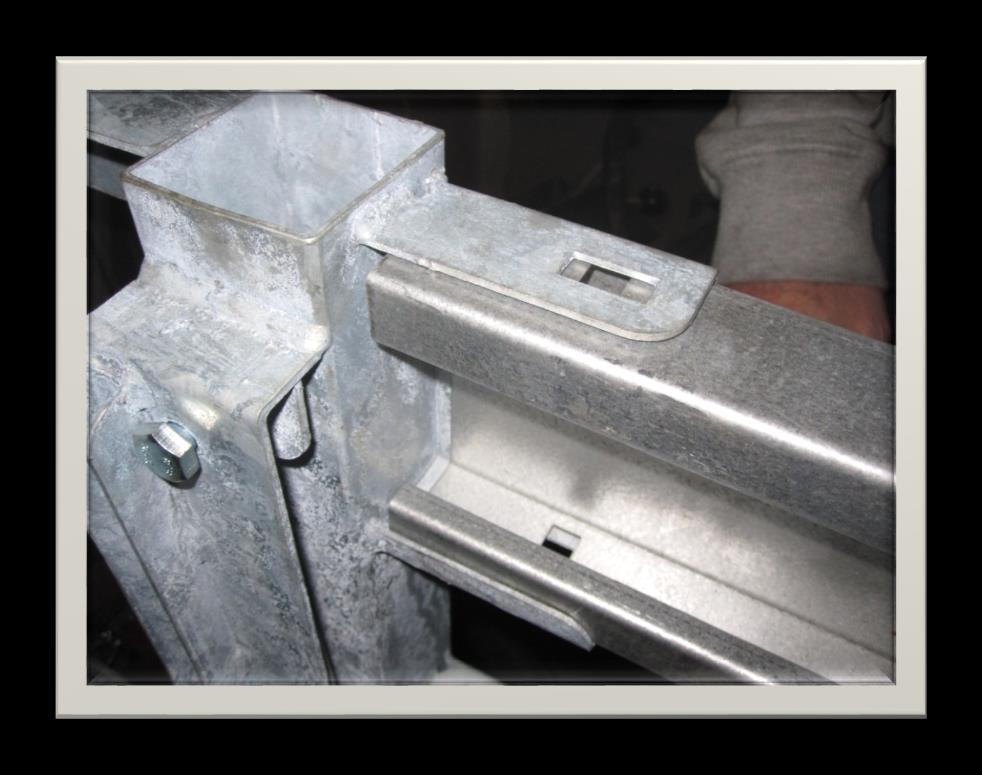

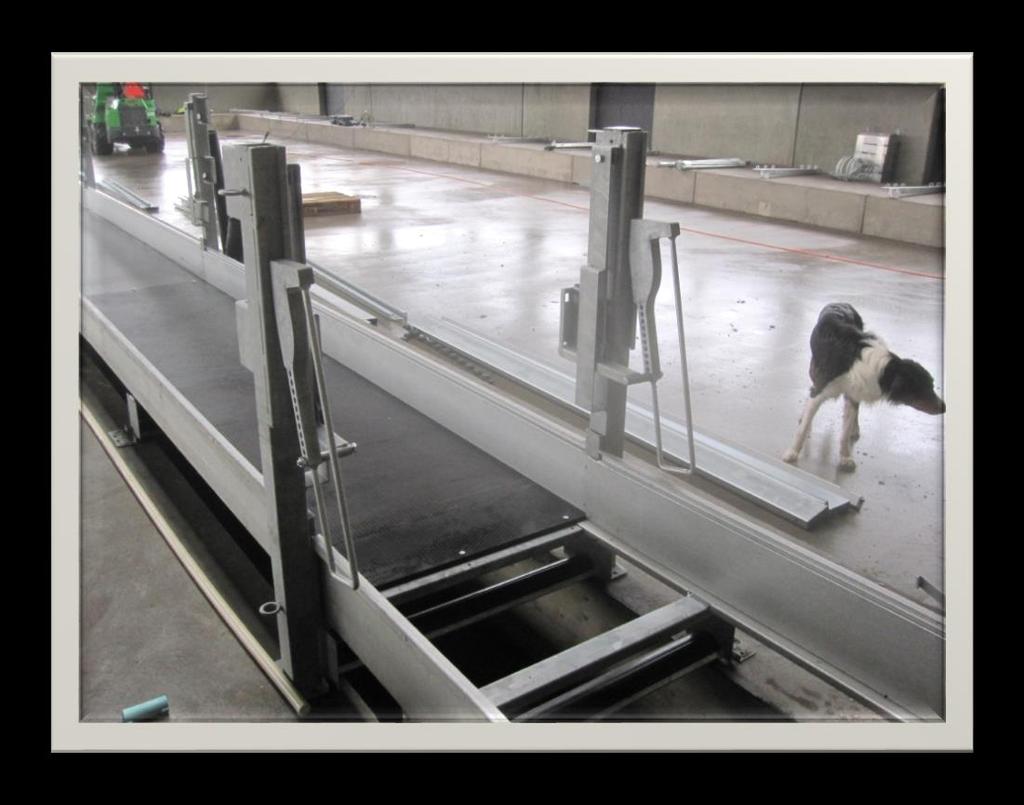

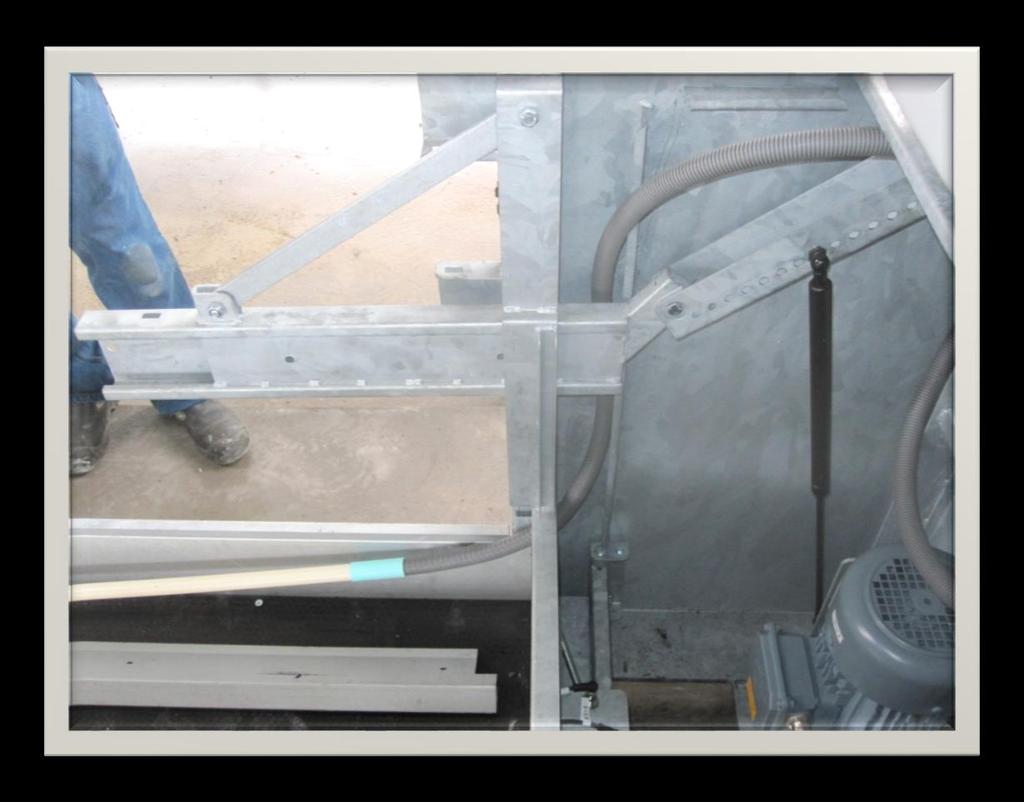

17 Nu kan bommarna sättas på plats, de två övre bommarna kan tryckas på plats från sidan, se bilder. Man behöver alltså inte trä in dem. 17

18 Har du bommar med hål för vattennipplar, så ska de sitta med de 2 små skruvhålen överst. Bommen med vattennipplar ska sitta överst. Nackbommarna ska skruvas fast med M10x20 Vagnsbult, en bricka (tidigare var brickan tunnare då krävdes 2 st), plus mutter. Skruvarna kan vändas på valfritt håll, Innan skruvarna dras se till att bockarna står rakt både upp och i sidled. Det är också viktigt att hela foderbordet är absolut rakt. 18

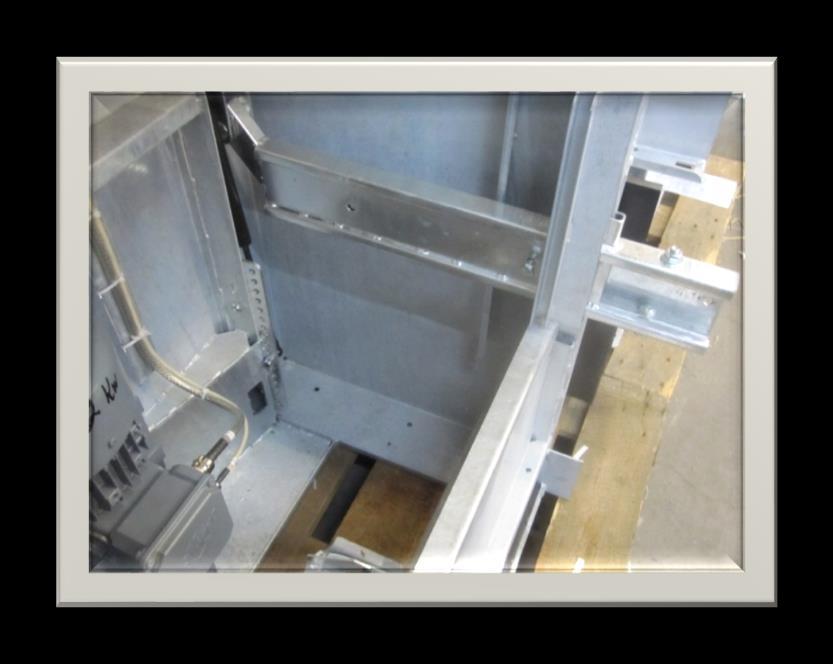

19 De svängbara bommarna får man trä i med början vid skåpet. När den svängbara bommen skruvas fast, se till att alla armar hänger ner mot sitt stopp. Nu kan även sidoplåtarna skruvas fast i stolparna vid bockarna. Borra med 5,0 mm borr dra i M6x12 Gängpressande skruvar, 4 st. i varje stolpe. I skåpet finns på varje arm en säkerhetsbult, lossa inte denna innan alla bommar är fastskruvade. Annars finns stor klämrisk, fjädern är mycket stark. Den kan även användas för att låsa bommarna i uppfällt läge. Detta läge används om man ska lossa gasfjädern. 19

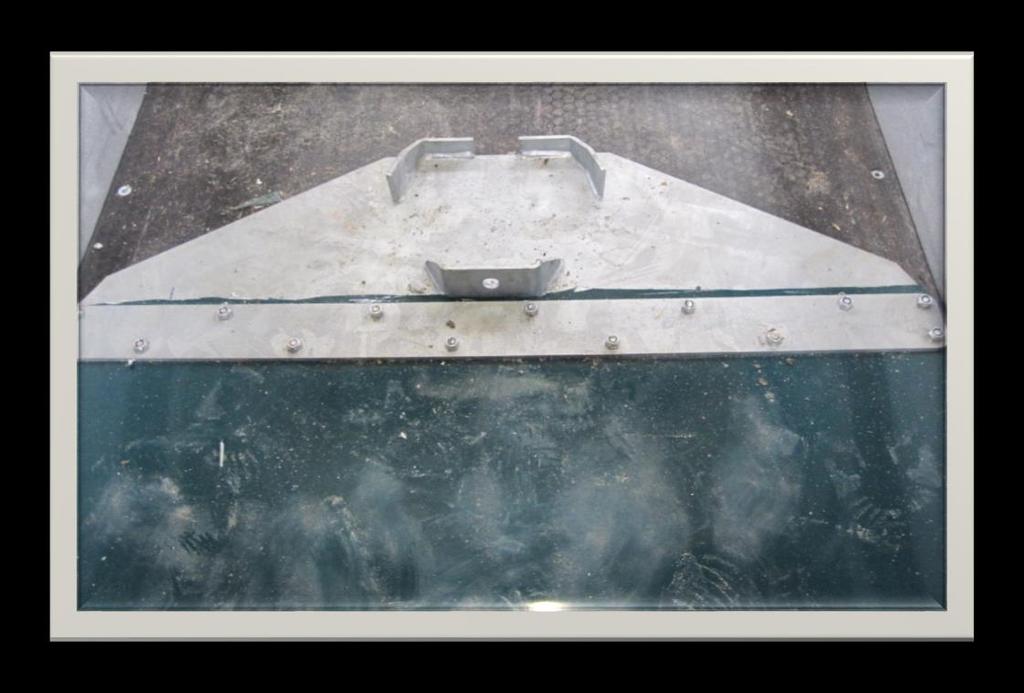

20 Beroende på bandets längd kan gasfjädern i skåpet flyttas så bommen blir lagom tung att manöverera. Flyttar man fjädern i sitt övre fäste närmare öppningen blir den starkare, man får sen följa med lagom där nere så fjäderns längd räcker till. 20

21 Nu är det dags att sätta dit bandet, bandet ska vara ca 1 m längre än foderbordet (ätplats plus pålastning), normalt levereras band som är lagom om man har hela 3 m sektioner hela vägen. Alltså har du ett foderbord på 24 m ätplats plus 3 m pålastning så ska bandet vara 28 m. Det finns 2 drag-ok som skruvas fast i ändarna på bandet. De skruvas med 14 st försänkta M6x16 och M6 låsmutter. Oket som ska vara på undersidan av foderbordet, observera vilken sida på bandet det ska skruvas på. Hörnen kan sneddas av med kniv. 21

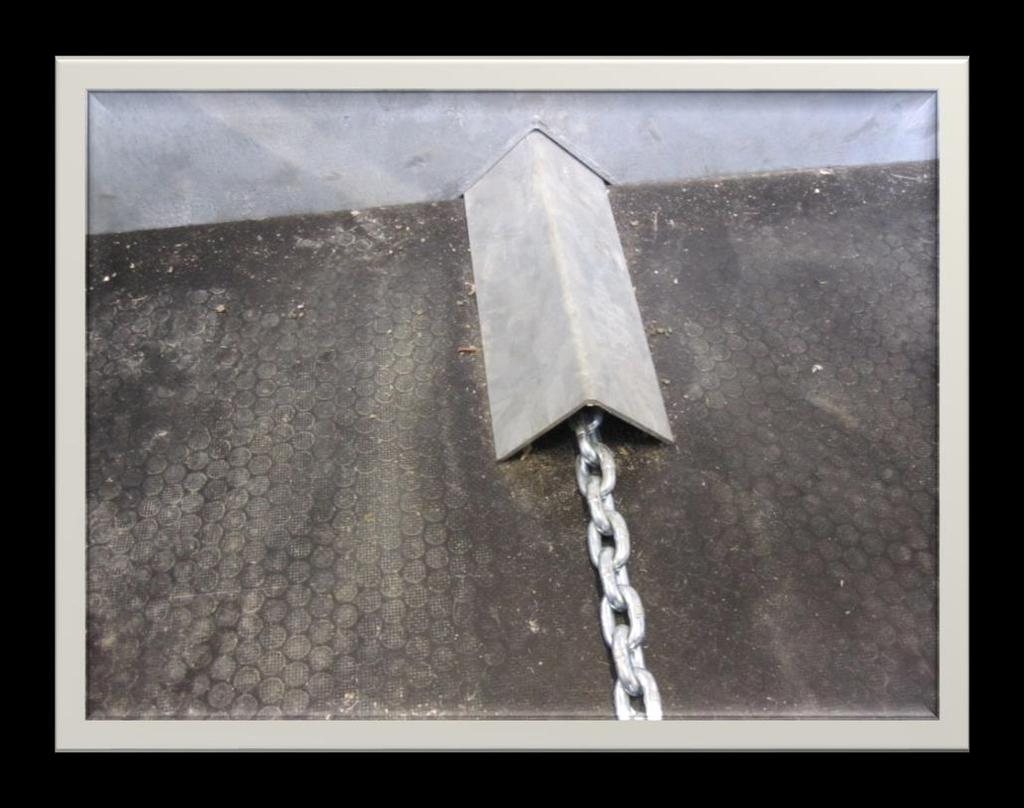

22 Oket på ovansidan, skruvas tvärtom. Dra sedan bandet med gröna sidan ner från pålastingen under hela foderbordet ända in i motorskåpet. Trä in kättingen i motorskåpet under stoppskenan. 22

23 Lägg kättingen i kättinghjulet, observera att första länken ska stå upp så andra länken ligger i kättinghjulet. Vrid sedan med handen eller en 19 mm nyckel på hjulet tills kättingen gått runt hela vägen, var mycket noga med att den hamnar rätt och inte vrids. Fäst sedan ihop kättingen med oket, med den medföljande kopplingslänken, knacka ihop med en hammare. 23

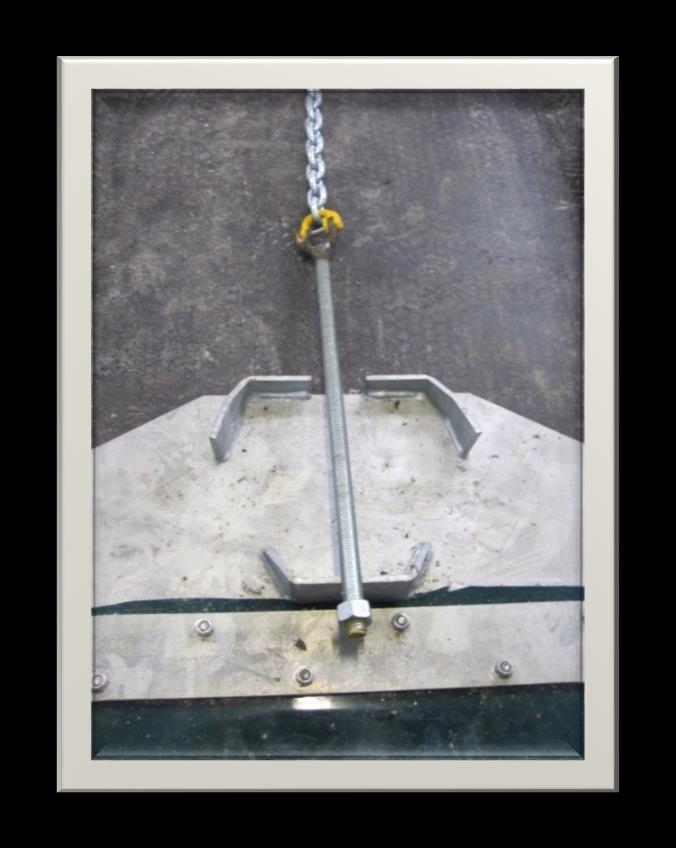

24 Andra ändan på kättingen kopplas med medföljande spännskruv i det övre oket. Länken får kapas av så den precis räcker ihop. Nu är det dags att spänna bandet, det ska spännas ganska hårt man kan se på undersidan så inte bandet/kättingen hänger nämnvärt mellan stöden. Spänn genom att skruva ihop spännskruven helt, lägg sedan OK-spännaren mellan kättingen och oket. Släpp spännskruven, lossa kopplingslänken och korta kättingen så mycket det går och spänn igen. Upprepa detta tills det är tillräckligt spänt. Om det inte är tillräckligt spänt så kommer kättingen att slacka framför kättinghjulet i motorskåpet när man backar bandet när det är fullt med foder. Det finns då risk att det kuggar över eller trasslar sig. Bandet kan sträcka sig lite med tiden också så det är bra att kontrollera bandspänningen ibland. När allt detta är klart kan sidoskivorna sättas på plats, de skjuts upp under ätkanten och släpps ner innanför de små taggarna som går upp på bockarna och mellan stöden. Plattorna ska inte skruvas fast för att enklare kunna plockas bort när man ska rengöra under foderbordet. Det finns 2 st skivor med hål för asklådan inkluderat. 24

25 Matningsström och manöverskåpet skall kopplas in av behörig elektriker. Matningen kan antingen komma ovanifrån genom det klammrade röret, eller från golvet. Inkoppling sker i säkerhetsbrytare, 3-faser och säkerhetsjord, nollledare används inte. Rekomenderad säkring anges på typskylt på sidan av skåpet. 25

26 Styrkabeln kan dras på antingen höger eller vänster sida, beroende på vilken sida knapplådan för styrningen sätts. Inkoppling på plint nummer 1 till 11 plus säkerhetsjord. Kabelledarna är numrerade från 1 till 11 plus grön/gul. 26

27 Inkoppling i knapplåda görs enligt skiss nedan. 27

28 Blir det problem med att jordfelsbrytaren löser ut måste ett filter på frekvensomriktaren kopplas bort. Lossa de fyra Torxskruvarna som håller frekvensomriktaren på motorn, och dra loss den försiktigt. Flytta bygel till CY=OFF Montera sedan försiktigt tillbaka den. 28

29 Tillbehö r bandföderbörd Art nr. 131A T-rör vattennippel Vid beställning av bandfoderbord kan man få en bom med hål för vattennippel. Där skruvas enkelt det rostfria T-röret med plats för ½ vattennippel. Art nr. 8N Grindfäste bandfoderbord Som standard kan man koppla grindar i bandfoderbordet var 3:dje meter, men behöver man tätare kan man skruva ett grindfäste på valfri plats. 29

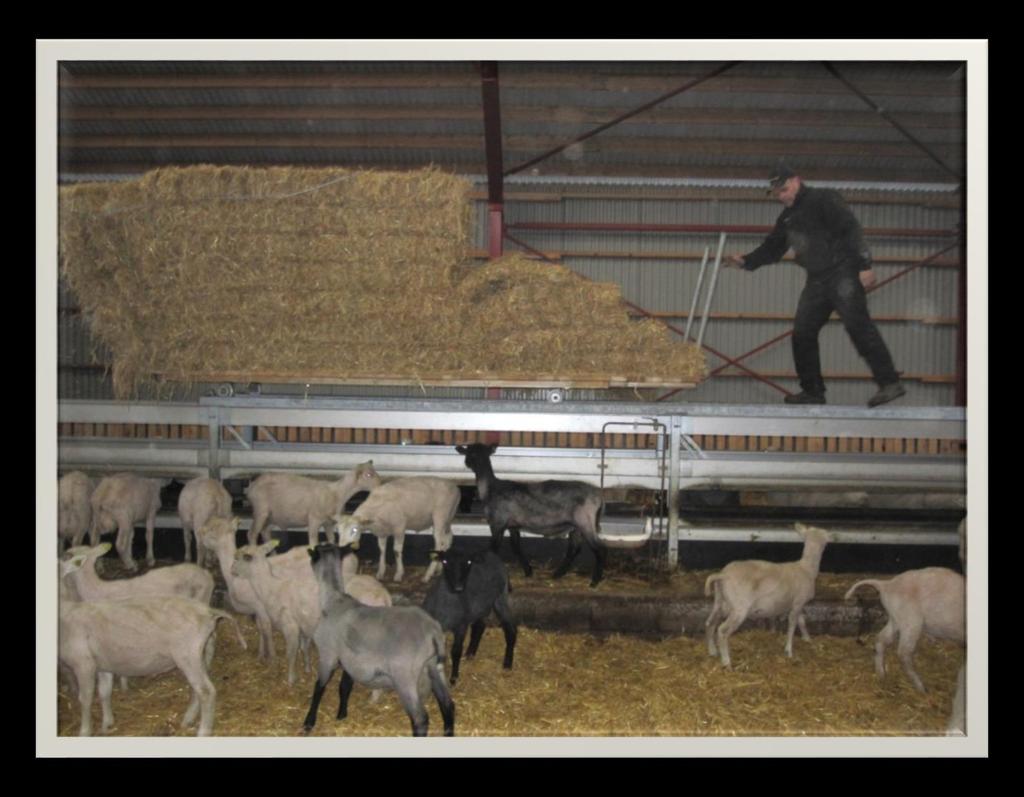

30 Art nr. 55K Räls till bandfoderbord Art nr. 55L Hjul till räls Man kan komplettera bandfoderbordet med en räls som sitter ovanpå kanterna, där man kan rulla n vagn (får byggas själv). 30
