Energi och kemi från skogen med nya processer. Vad kommer de att ha för betydelse i en framtid?

Transkript

1 Energi och kemi från skogen med nya processer. Vad kommer de att ha för betydelse i en framtid? Swedish Pulp & Paper Tech Group Sweco, Stockholm 28 november 2017 Tomas Ekbom Swedish Bioenergy Association

2 Swedish Bioenergy Association founded in 1980 Interest organisation for companies and private persons Almost 300 member companies producers, users, manufacturing firms, consultants and service companies etc. Our mission is to increase the use of bioenergy in an economically and environmentally optimal way.

3 BioDriv and Biooil are two SVEBIO networks for organisations and companies, which wants to create fossil free sectors and benefit sustainable biofuels. BioDriv comprises 60 companies and organisations with 130 people. Biooil comprises 30 companies and 60 people. We work with policy makers, legislators, government and authorities to promote biofuels. and Biooil networks

4 vi vet att: Potentialen för svenska biooljor och biodrivmedel är stor, minst TWh för biodrivmedel. Satsningar på svensk förädling av jord- och skogsbruksråvara till bioenergi skapar arbetstillfällen, klimatnytta och stärker svensk landsbygd. Om våra politiker fastställer långsiktiga styrmedel och höjer klimatmålen är möjligheterna goda för investeringar i även skogsbaserad bioenergi inom några år.

5 Coal, 19.2 TWh, 5.1% Nuclear power, 50.2 TWh, 13.3% Energy use for Sweden 2016 Fossil gas, 8.4 TWh, 2.2% Heat pumps, 2.5 TWh, 0.7% Bioenergy, TWh, 36.6% Power and district heat sector almost fossil free. Transport sector still fossil oil dependant, and is increasing. Oil, 94.8 TWh, 25.2% Wind power, 12.7 TWh, 3.4% Hydro power, 50.7 TWh, 13.5% Sweden shall be zero net emission by 2045 and reduce 70% emissions by 2030 in transport. Bioenergy includes peat and waste. Source: Preliminary calc of Svebio statistics from the Swedish Energy Agency

6 TWh 12,0 10,0 8,0 6,0 4,0 Swedish biofuel consumption Ethanol Biogas Biodiesel Total Road transport fuels 2016: 18.6% biofuel share 17.2 TWh biofuels >80% is imported 2,0 0, Ref. Swedish Energy Agency and Statistics Sweden, 2017

7 32 Swedish road transport fuels 2016 TWh/yr Logarithmic scale B100 = RME100 + HVO100 Ethanol = E5 + ED95 + E85 Biogas excl. natural gas In total 92.8 TWh, whereof 17.2 TWh biofuels Petrol Diesel Biodiesel B100 Ethanol Biogas Ref. Statistics Sweden, Deliveries of transport fuels for vehicles, 2017.

8 Biofuel production plants in Sweden Pilot and Demo plants LTU GreenFuels in Piteå 4 t/d bio-dme and bio-methanol SEKAB in Örnsköldsvik litre/day ethanol SCA in Obbola 24 litre/day crude bioliquids RenFuel in Bäckhammar 3000 t/a crude bioliquids AGA Gas in Sandviken 550 Nm 3 /hr hydrogen Selected biofuel plants, there are e.g. additional biogas plants not shown. Commercial plants SunPine Diesel in Piteå m 3 crude tall diesel (and biocomponents for petrol) Domsjö Fabriker in Örnsködsvik m 3 ethanol Agroetanol in Norrköping m 3 ethanol Perstorp in Stenungsund m 3 RME biodiesel Göteborg Energi in Gothenburg 20 MW biomethane (Gobigas) St1 Refinery in Gothenburg (NEOT) 5000 m 3 ethanol Preemraff Gothenburg tonnes HVO (incl. SunPine diesel) Ecobränsle in Karlshamn m 3 RME biodiesel

9 Gobigas, Gothenburg SunPine, Piteå Perstorp, Stenungsund Agroetanol, Norrköping Preemraff, Gothenburg

10 Biofuel plants in development Proposed plants Domsjö Fabriker in Örnsköldsvik t biomethanol/petrol SCA in Östrand ton biofuels RenFuel in Vallvik? t/a crude bioliquids Rottneros in Rottneros t biofuels St1 and Viken in Follum m 3 ethanol Södra & Statkraft? UPM Biofuels? Neste? Colabitoil? Värmlandsmetanol? Plants in development Kaidi in Finland ton biofuels 2019 St1 with UPM in Pietarsaari m 3 ethanol 2020 St1 in Kajaani m 3 ethanol 2017 Setra in Gävle t pyrocrude 2020 St1 Refinery in Gothenburg ton biofuels 2020 Preemraff Gothenburg and Lysekil ton biofuels 2021 Södra in Mörrum 5000 t biomethanol in 2019 Perstorp in Fredrikstad t FAME in 2017 Selected plants, e.g. additional biogas plants not shown.

11 Substantial Swedish forest growth Yearly growth 115 mil. m 3 sk TWh/yr Total forest capital 3 billion m 3 sk Potential: >40 TWh/yr Yearly felling 85 mil. m 3 sk How shall we use the surplus, and which value chains?

12 Betydande potential av bioprodukter i skogsindustrin Separation av etanol, metanol, tallolja och terpentin från massabruken som kemikalier eller bränslen. Ligninseparation (t.ex. LignoBoost) för organisk katalys (t.ex. RenFuel) till lignooljor eller till mesaugn eller till användning för lim, dispergeringsmedel, kolfiber. Potential om ton lignin per år (4,1 TWh/år). Räknat på 300 kr/mwh = värde om ca 1,2 miljarder kr. Terpentin säljs idag av enstaka bruk. Potentialen är ca ton per år, värde ca miljoner kr. Rötning av fiberslam för biogastillverkning för intern förbrukning eller uppgradering till Fordonsgas.

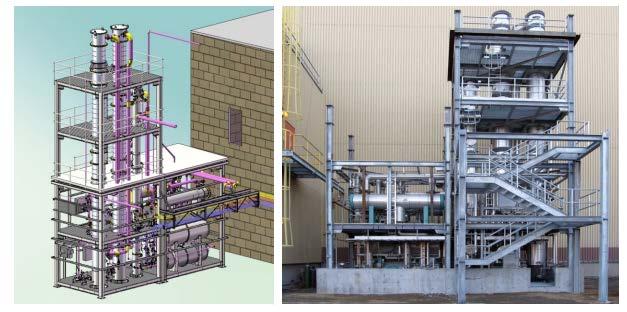

13 Metanolproduktion i en massafabrik Metanolreningssystem från A.H. Lundberg Systems Ltd år 2012 med en referens på 2 ton/h strippergas, Alberta Pacific Forest Industries i Alberta.

14 Svensk metanolutveckling med separation och förgasning Holmen i samarbete med Valmet demonstrerade metanolseparation med en stripper med 30 l/ h råmetanol ut. Södra investerar 100 Mkr för en metanolfabrik att stå klar 2019 om 5 miljoner liter. Potential om ca ton per år, med värde som skattebefriat drivmedel, om miljoner kr. Chemrec svartlutsförgasning vid Smurfit Kappa Kraftliner med en utvecklingsanläggning för metanol och DME, nystart av projekt hos Domsjö Fabriker?

15 Vad är detta för biooljor?

16 Biooljor är en ökande sektor Biooljor är främst blandade fettsyror (Mixed Fatty Acids, MFA), tallbeckolja och råtallolja. Mest i fjärrvärmesektorn men även el samt i industrin med ca 3,3 TWh per år. Ökande i asfalts- och cementproduktion, även tillverkande industri, handlande sektorn, service och handel samt övrigt. Trolig ökning med 1 TWh i den industrin. Total potential för svenska marknaden fem år framåt i intervallet 5,6-6,8 TWh per år. Alternativa oljor är RME och palm (med PFAD) och pyrolysvätska, pris och kvalitet avgörande.

17 Biooljor Förbränning av pyrolysvätska

18 Flera termokemiska processer möjliga för skogsbränslen i ett bioraffinaderi Skog Turbiner eller motorer El Värme/kyla Torrefiering Pyrolys* Förgasning Hydrering eller syntes Kemikalier Drivmedel Bränslen * Möjlig samprodukt är biokol eller tillverkad med karbonisering

19 Karlstad far och flyger på biojet Inhemskt flygbränsle = ca 20 % av 1,15 miljoner m 3

20 Inlandsbanan kör som tåget på grönt dieselbränsle Svensk tågdieselanvändning m 3

21 Båtar kan flyta på grönt marinbränsle Östersjön trafikeras av 1000 fartyg som konsumerar ton var = 10 miljoner ton per år.

22 Skogen kan ge mer rena biodrivmedel för rena transporter och fler gröna kemikalier och produkter
