Etanol från Cellulosa. BioEtanol. ETANOL - BRED RÅVARUPOTENTIAL Från Spannmål till biomassa med cellulosa. Barrskogsbältet. Processutvecklingssteg

Transkript

1 från Cellulosa 1909 Den första sulfit etanol anläggningen 1925 (Lättbentyl, 25% EtOH) 1941 Domsjö, Örnsköldsvik Organisk syntes, långt före den petrokemiska industrin Från Pilot till kommersiella anläggningar. Jan Lindstedt, Industrial Development, Stockholm fabriker i Sverige producerade m 3 EtOH 1985 grundades 2004 piloten 2010 anl? Bio ETANOL - BRED RÅVARUPOTENTIAL Från Spannmål till biomassa med cellulosa Skog Odling Återvinning Avverkningsrester Halm, bagass Industriavfall Såg/kutterspån Energiskog Hushållssopor Röjning/Gallring Spannmål Returfibrer /LN /KS3/BAFF Barrskogsbältet Processutvecklingssteg Fermentor storlek Labskala -Forskning Bänkskala Lund -Utveckling Pilotanläggning Ö- vik -Verifiering Industriell utvecklingsanl. -Utvärdering Demo Produktionsanl. -Skapa utveckling och välfärd 1 liter 100 liter liter liter liter Finland Source: FAO /JeL 1

2 Pilotanläggningen i Örnsköldsvik Komplett process från cellulosaråvara till etanol (kontinuerlig drift) Flexibel - Två stegs svagsyra/ enzymatisk cellulosahydrolys Invigd maj 2004, investering 200 MSEK Ägs av holdingbolagen vid Umeå Universitet och Luleå Tekniska Universitet Driftansvar E-technology Piloten Syfte med piloten Verifiering och optimering av processlösningar Underlag för uppskalning - drifterfarenheter, mass- och energibalanser FoU-motor Reaktorsystem för svagsyra: Inte rocket science men hightech The first Ethanol from the Pilot Plant! Bioenergikombinat Bioetanol + Värme + Elektricitet Råvara Anläggning Värme Första etanolen från Piloten Energi effektivitet inkl trp % CO 2 effektivitet % Electricitet 2

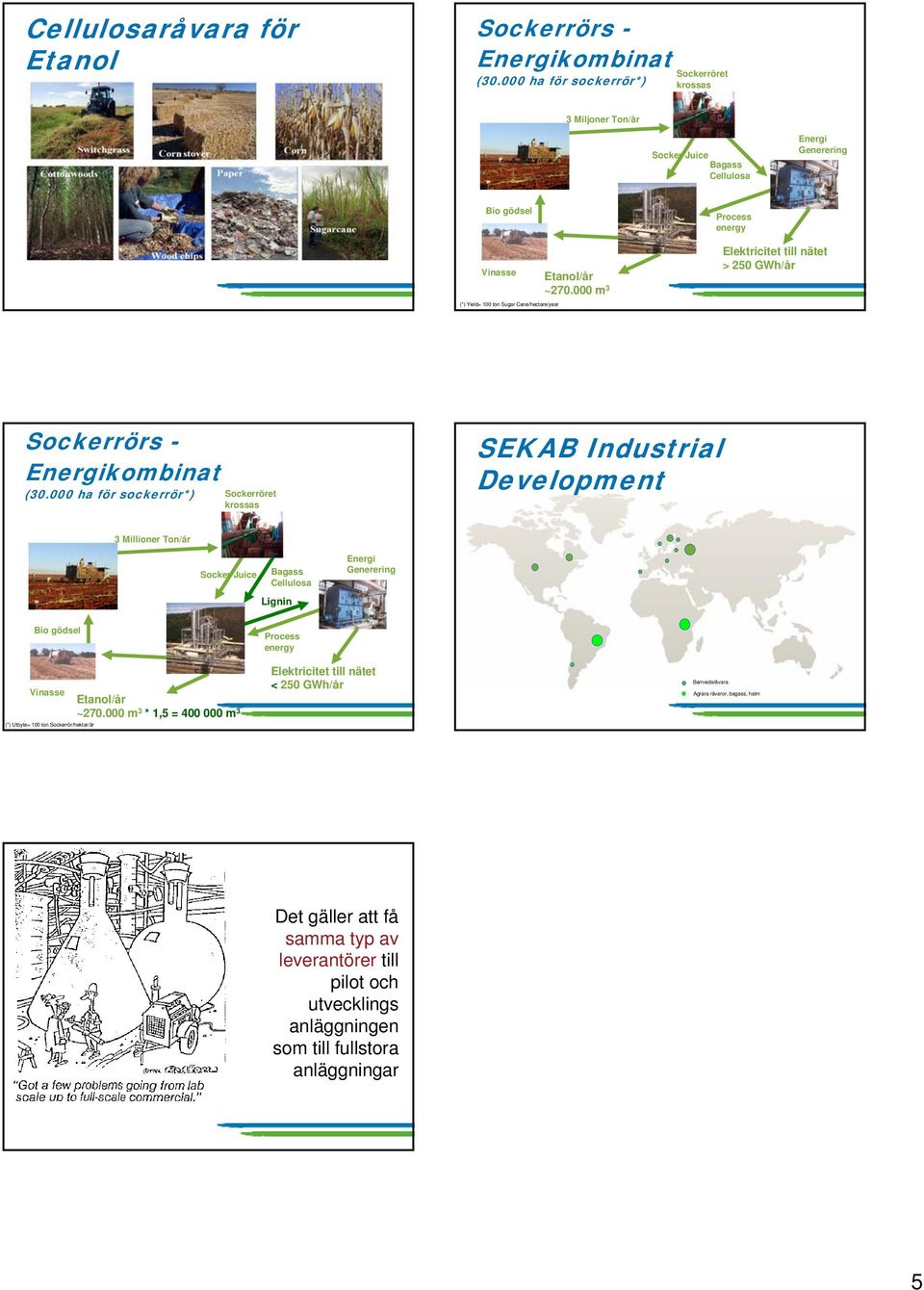

3 Energibalans för cellulosaetanolanläggning integrerad med kraftvärmeverk Skogsråvara 1) 100 % fabrik/ Kraftvärmeverk rmeverk Fast biobränsle Biogas El/värme alternativt försäljning eller vidareförädling Drivkrafter för integration med kraftvärmeproduktion Bränsle för el och värmeproduktion Råvara för pelletsproduktion Regional utveckling 1) Kalkyl baserad på barrskogsråvara Energiutnyttjande > 80 % El- och ånga till etanolproduktion inkluderad Förstudie av etanolanläggningar modell liter/anl. Gruppen E-Technology Industrial Development BioFuel Industries BioFuels and Chemicals International Projects /AS Ett nationellt program: Sweden BioFuel Nation 2020 Industrialisering av andra generationens biodrivmedel Hydrolys IDU - Bäst före 2010! Pilot Industrial Development Demo Combine Industriell Anl. I, Referens Industriell Anl. II Industriell Anl. III Industriell Anl. IV 3
