Montering och installation av solfångare. SKM-Modellen H58/20. Innehåll

Transkript

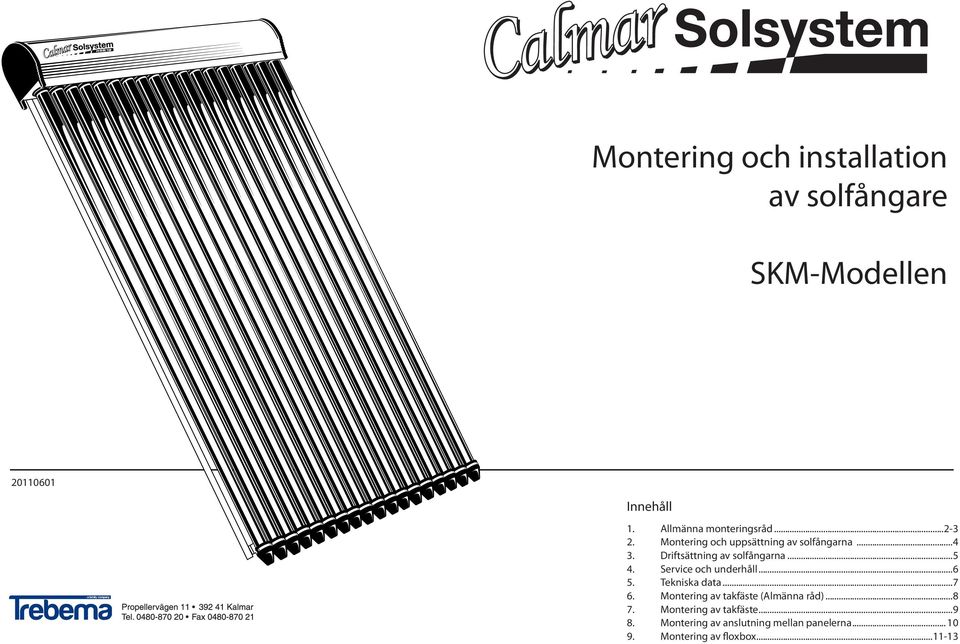

1 H58/18 H58/20 Montering och installation av solfångare SKM-Modellen a.se Innehåll 1. Allmänna monteringsråd Montering och uppsättning av solfångarna Driftsättning av solfångarna Service och underhåll Tekniska data Montering av takfäste (Almänna råd) Montering av takfäste Montering av anslutning mellan panelerna Montering av floxbox

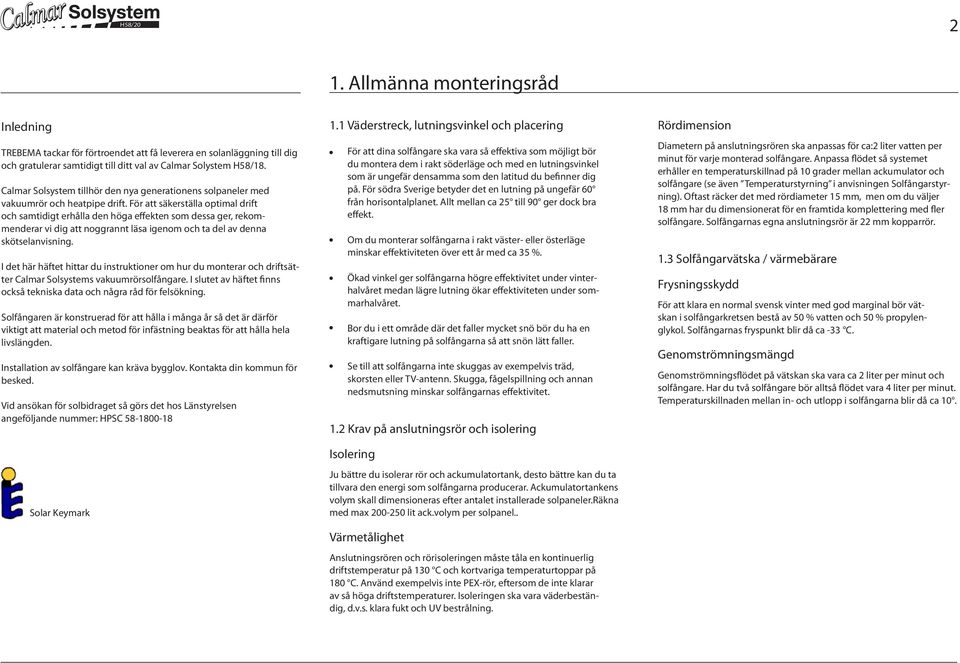

2 2 1. Allmänna monteringsråd Inledning TREBEMA tackar för förtroendet att få leverera en solanläggning till dig och gratulerar samtidigt till ditt val av Calmar Solystem H58/18. Calmar Solsystem tillhör den nya generationens solpaneler med vakuumrör och heatpipe drift. För att säkerställa optimal drift och samtidigt erhålla den höga effekten som dessa ger, rekommenderar vi dig att noggrannt läsa igenom och ta del av denna skötselanvisning. I det här häftet hittar du instruktioner om hur du monterar och driftsätter Calmar Solsystems vakuumrörsolfångare. I slutet av häftet finns också tekniska data och några råd för felsökning. Solfångaren är konstruerad för att hålla i många år så det är därför viktigt att material och metod för infästning beaktas för att hålla hela livslängden. Installation av solfångare kan kräva bygglov. Kontakta din kommun för besked. Vid ansökan för solbidraget så görs det hos Länstyrelsen angeföljande nummer: HPSC Solar Keymark 1.1 Väderstreck, lutningsvinkel och placering För att dina solfångare ska vara så effektiva som möjligt bör du montera dem i rakt söderläge och med en lutningsvinkel som är ungefär densamma som den latitud du befinner dig på. För södra Sverige betyder det en lutning på ungefär 60 från horisontalplanet. Allt mellan ca 25 till 90 ger dock bra effekt. Om du monterar solfångarna i rakt väster- eller österläge minskar effektiviteten över ett år med ca 35 %. Ökad vinkel ger solfångarna högre effektivitet under vinterhalvåret medan lägre lutning ökar effektiviteten under sommarhalvåret. Bor du i ett område där det faller mycket snö bör du ha en kraftigare lutning på solfångarna så att snön lätt faller. Se till att solfångarna inte skuggas av exempelvis träd, skorsten eller TV-antenn. Skugga, fågelspillning och annan nedsmutsning minskar solfångarnas effektivitet. 1.2 Krav på anslutningsrör och isolering Isolering Ju bättre du isolerar rör och ackumulatortank, desto bättre kan du ta tillvara den energi som solfångarna producerar. Ackumulatortankens volym skall dimensioneras efter antalet installerade solpaneler.räkna med max lit ack.volym per solpanel.. Värmetålighet Anslutningsrören och rörisoleringen måste tåla en kontinuerlig driftstemperatur på 130 C och kortvariga temperaturtoppar på 180 C. Använd exempelvis inte PEX-rör, eftersom de inte klarar av så höga driftstemperaturer. Isoleringen ska vara väderbeständig, d.v.s. klara fukt och UV bestrålning. Rördimension Diametern på anslutningsrören ska anpassas för ca:2 liter vatten per minut för varje monterad solfångare. Anpassa flödet så systemet erhåller en temperaturskillnad på 10 grader mellan ackumulator och solfångare (se även Temperaturstyrning i anvisningen Solfångarstyrning). Oftast räcker det med rördiameter 15 mm, men om du väljer 18 mm har du dimensionerat för en framtida komplettering med fler solfångare. Solfångarnas egna anslutningsrör är 22 mm kopparrör. 1.3 Solfångarvätska / värmebärare Frysningsskydd För att klara en normal svensk vinter med god marginal bör vätskan i solfångarkretsen bestå av 50 % vatten och 50 % propylenglykol. Solfångarnas fryspunkt blir då ca -33 C. Genomströmningsmängd Genomströmningsflödet på vätskan ska vara ca 2 liter per minut och solfångare. Har du två solfångare bör alltså flödet vara 4 liter per minut. Temperaturskillnaden mellan in- och utlopp i solfångarna blir då ca 10.

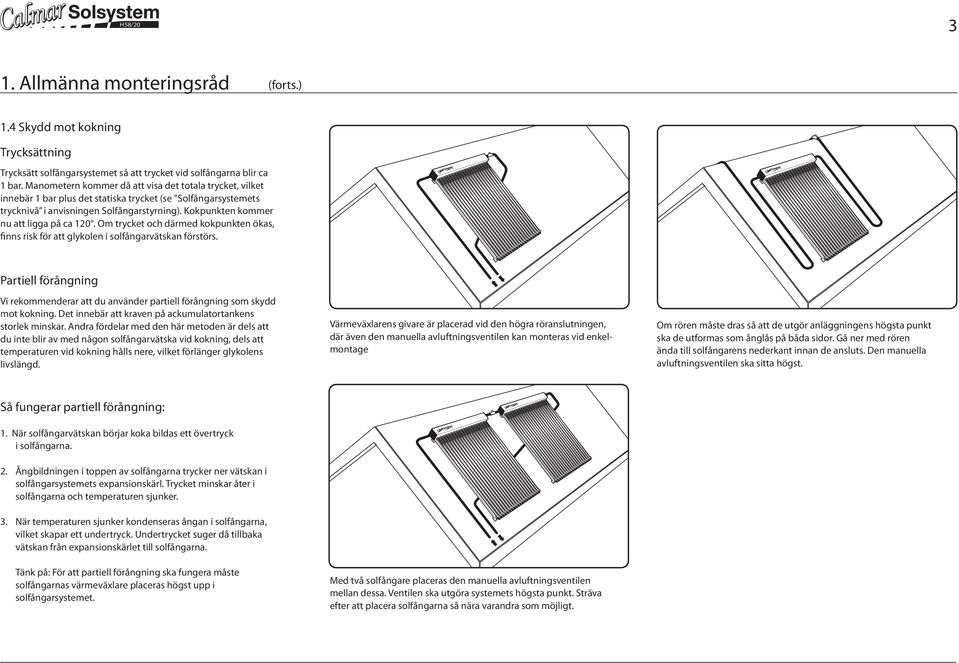

3 3 1. Allmänna monteringsråd (forts.) 1.4 Skydd mot kokning Trycksättning Trycksätt solfångarsystemet så att trycket vid solfångarna blir ca 1 bar. Manometern kommer då att visa det totala trycket, vilket innebär 1 bar plus det statiska trycket (se Solfångarsystemets trycknivå i anvisningen Solfångarstyrning). Kokpunkten kommer nu att ligga på ca 120. Om trycket och därmed kokpunkten ökas, finns risk för att glykolen i solfångarvätskan förstörs. Partiell förångning Vi rekommenderar att du använder partiell förångning som skydd mot kokning. Det innebär att kraven på ackumulatortankens storlek minskar. Andra fördelar med den här metoden är dels att du inte blir av med någon solfångarvätska vid kokning, dels att temperaturen vid kokning hålls nere, vilket förlänger glykolens livslängd. Värmeväxlarens givare är placerad vid den högra röranslutningen, där även den manuella avluftningsventilen kan monteras vid enkelmontage Om rören måste dras så att de utgör anläggningens högsta punkt ska de utformas som ånglås på båda sidor. Gå ner med rören ända till solfångarens nederkant innan de ansluts. Den manuella avluftningsventilen ska sitta högst. Så fungerar partiell förångning: 1. När solfångarvätskan börjar koka bildas ett övertryck i solfångarna. 2. Ångbildningen i toppen av solfångarna trycker ner vätskan i solfångarsystemets expansionskärl. Trycket minskar åter i solfångarna och temperaturen sjunker. 3. När temperaturen sjunker kondenseras ångan i solfångarna, vilket skapar ett undertryck. Undertrycket suger då tillbaka vätskan från expansionskärlet till solfångarna. Tänk på: För att partiell förångning ska fungera måste solfångarnas värmeväxlare placeras högst upp i solfångarsystemet. Med två solfångare placeras den manuella avluftningsventilen mellan dessa. Ventilen ska utgöra systemets högsta punkt. Sträva efter att placera solfångarna så nära varandra som möjligt.

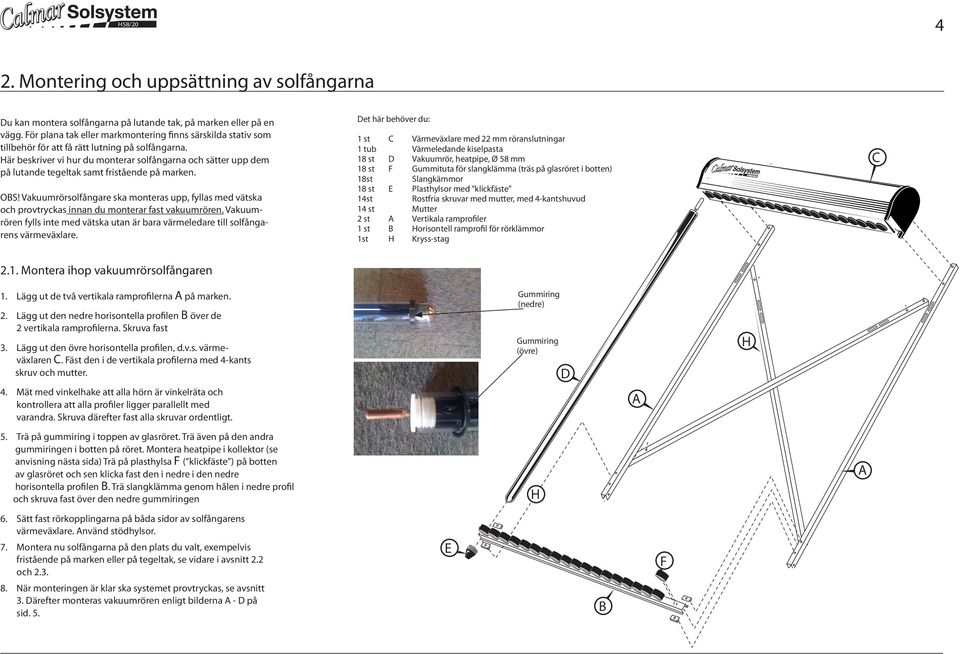

4 H58/18 H58/ Montering och uppsättning av solfångarna Du kan montera solfångarna på lutande tak, på marken eller på en vägg. För plana tak eller markmontering finns särskilda stativ som tillbehör för att få rätt lutning på solfångarna. Här beskriver vi hur du monterar solfångarna och sätter upp dem på lutande tegeltak samt fristående på marken. OBS! Vakuumrörsolfångare ska monteras upp, fyllas med vätska och provtryckas innan du monterar fast vakuumrören. Vakuumrören fylls inte med vätska utan är bara värmeledare till solfångarens värmeväxlare. Det här behöver du: 1 st C Värmeväxlare med 22 mm röranslutningar 1 tub Värmeledande kiselpasta 18 st D Vakuumrör, heatpipe, Ø 58 mm 18 st F Gummituta för slangklämma (träs på glasröret i botten) 18st Slangkämmor 18 st E Plasthylsor med klickfäste 14st Rostfria skruvar med mutter, med 4-kantshuvud 14 st Mutter 2 st A Vertikala ramprofiler 1 st B Horisontell ramprofil för rörklämmor 1st H Kryss-stag C 2.1. Montera ihop vakuumrörsolfångaren 1. Lägg ut de två vertikala ramprofilerna A på marken. 2. Lägg ut den nedre horisontella profilen B över de 2 vertikala ramprofilerna. Skruva fast 3. Lägg ut den övre horisontella profilen, d.v.s. värmeväxlaren C. Fäst den i de vertikala profilerna med 4-kants skruv och mutter. 4. Mät med vinkelhake att alla hörn är vinkelräta och kontrollera att alla profiler ligger parallellt med varandra. Skruva därefter fast alla skruvar ordentligt. Gummiring (nedre) Gummiring (övre) D A H 5. Trä på gummiring i toppen av glasröret. Trä även på den andra gummiringen i botten på röret. Montera heatpipe i kollektor (se anvisning nästa sida) Trä på plasthylsa F ( klickfäste ) på botten av glasröret och sen klicka fast den i nedre i den nedre horisontella profilen B. Trä slangklämma genom hålen i nedre profil och skruva fast över den nedre gummiringen H A 6. Sätt fast rörkopplingarna på båda sidor av solfångarens värmeväxlare. Använd stödhylsor. 7. Montera nu solfångarna på den plats du valt, exempelvis fristående på marken eller på tegeltak, se vidare i avsnitt 2.2 och När monteringen är klar ska systemet provtryckas, se avsnitt 3. Därefter monteras vakuumrören enligt bilderna A - D på sid. 5. E B F

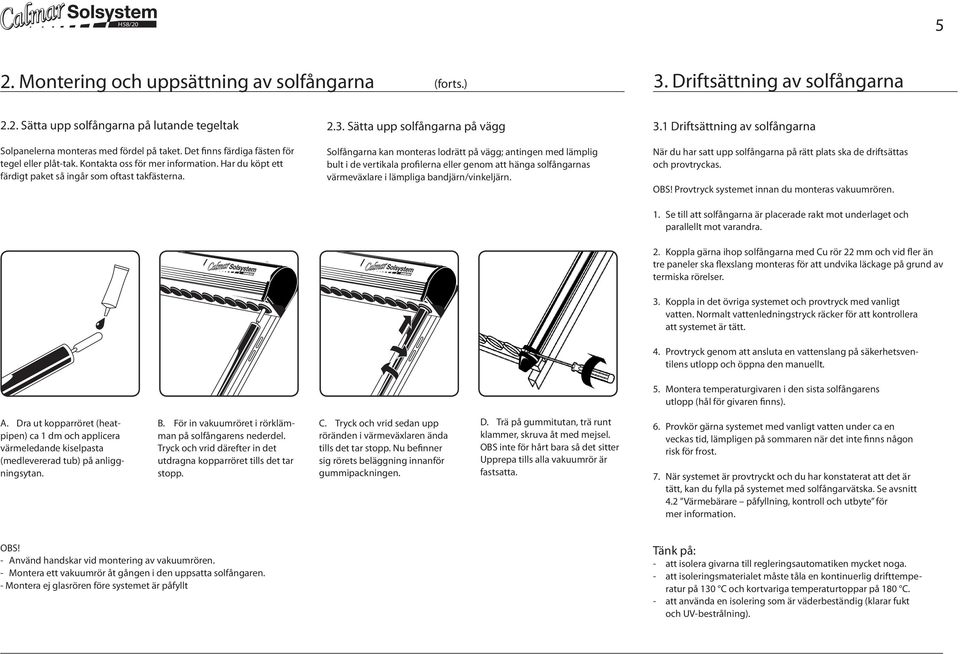

5 H58/18 H58/ Montering och uppsättning av solfångarna (forts.) 3. Driftsättning av solfångarna 2.2. Sätta upp solfångarna på lutande tegeltak Solpanelerna monteras med fördel på taket. Det finns färdiga fästen för tegel eller plåt-tak. Kontakta oss för mer information. Har du köpt ett färdigt paket så ingår som oftast takfästerna Sätta upp solfångarna på vägg Solfångarna kan monteras lodrätt på vägg; antingen med lämplig bult i de vertikala profilerna eller genom att hänga solfångarnas värmeväxlare i lämpliga bandjärn/vinkeljärn. H58/ Driftsättning av solfångarna När du har satt upp solfångarna på rätt plats ska de driftsättas och provtryckas. OBS! Provtryck systemet innan du monteras vakuumrören. 1. Se till att solfångarna är placerade rakt mot underlaget och parallellt mot varandra. 2. Koppla gärna ihop solfångarna med Cu rör 22 mm och vid fler än tre paneler ska flexslang monteras för att undvika läckage på grund av termiska rörelser. 3. Koppla in det övriga systemet och provtryck med vanligt vatten. Normalt vattenledningstryck räcker för att kontrollera att systemet är tätt. 4. Provtryck genom att ansluta en vattenslang på säkerhetsventilens utlopp och öppna den manuellt. 5. Montera temperaturgivaren i den sista solfångarens utlopp (hål för givaren finns). A. Dra ut kopparröret (heatpipen) ca 1 dm och applicera värmeledande kiselpasta (medlevererad tub) på anliggningsytan. B. För in vakuumröret i rörklämman på solfångarens nederdel. Tryck och vrid därefter in det utdragna kopparröret tills det tar stopp. C. Tryck och vrid sedan upp röränden i värmeväxlaren ända tills det tar stopp. Nu befinner sig rörets beläggning innanför gummipackningen. D. Trä på gummitutan, trä runt klammer, skruva åt med mejsel. OBS inte för hårt bara så det sitter Upprepa tills alla vakuumrör är fastsatta. 6. Provkör gärna systemet med vanligt vatten under ca en veckas tid, lämpligen på sommaren när det inte finns någon risk för frost. 7. När systemet är provtryckt och du har konstaterat att det är tätt, kan du fylla på systemet med solfångarvätska. Se avsnitt 4.2 Värmebärare påfyllning, kontroll och utbyte för mer information. OBS! - Använd handskar vid montering av vakuumrören. - Montera ett vakuumrör åt gången i den uppsatta solfångaren. - Montera ej glasrören före systemet är påfyllt Tänk på: - att isolera givarna till regleringsautomatiken mycket noga. - att isoleringsmaterialet måste tåla en kontinuerlig drifttemperatur på 130 C och kortvariga temperaturtoppar på 180 C. - att använda en isolering som är väderbeständig (klarar fukt och UV-bestrålning).

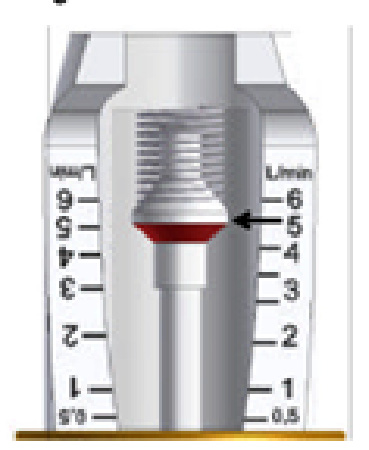

6 6 4. Service och underhåll 4.1. Råd om fel uppstår på anläggningen Om ett glasrör går sönder Montera ur hela glasröret. Du behöver inte stoppa eller tömma systemet. Ta vara på rörets innehåll om det är helt: heatpipe, värmeledningsplåtar och centrering/tätning. Du kan köpa reservdelar antingen som kompletta rör eller enbart glasrör. Systemet fungerar även om ett eller flera rör skadas eller tas bort. Trycket i solfångarsystemet faller Se avsnitt 4.2. Värmebärare påfyllning, kontroll och utbyte. Solfångarna värmer sämre än förväntat Är flödet tillräckligt högt? Flödet bör bara ca 2 liter per minut och solfångare. Har du lämpligt dimensionerad solslinga/solslingor i ackumulatortanken? Solslingan kan vara för kort eller sakna kamflänsar, vilket minskar värmeöverföringsytan. Solslingan får inte vara för tätt hoprullad; den bör vara isärdragen och stående på höjden i tanken. Kontrollera om det finns luft i solfångarsystemet, vilket påverkar cirkulationen negativt. Avlufta systemet vid behov Om solfångarvätskan innehåller för mycket glykol påverkar det värmeöverföringen negativt.vi rekommenderar en blandning av hälften vatten och hälften glykol. Har du använt värmeledande pasta (exempelvis kiselpasta) på heatpipens anliggningsyta mot värmeväxlaren? Utan värmledande pasta försämras överföringen av värme från vakuumrör till värmeväxlare. Är heatpipen i vakuumrören införda ända in i värmeväxlaren? Startar och stannar solfångarstyrningen som den ska? Se Anvisning för solfångarstyrning för mer information om inställningsmöjligheterna Värmebärare påfyllning, kontroll och utbyte Påfyllning: När du har provkört systemet en tid, gärna under en sommarvecka, tappar du ur vattnet och mäter volymen enligt följande: 1. Om systemet exempelvis innehåller 8 liter vatten: Blanda 4 liter vatten med 4 liter propylenglykol och fyll systemet med blandningen. 2. Systemet ska fyllas med en påfyllningsstation (separat pump) det är extremt viktigt att vätskan får pumpas runt så att alla eventuella luftbubblor försvinner. Detta kan ta mer än en halv timme. När vätskan i kärlet har slutat att skumma så är luft bubblorna borta. Om det kommer ljud ifrån cirkulationspumpen när den går tyder det på att det finns luft kvar. Systemet kan då behöva fyllas på mer. 3. För påfyllning av systemet se avsnitt 13 resp 14. Luftning Använd gärna en luftare i form av en enkel trevägskoppling på solfångarens utlopp för att få bort de stora luftvolymerna vid påfyllningen. Du kan även montera i en lokal luftfälla på lämplig plats inomhus. Det går också bra att lufta för hand via exempelvis säkerhetsventilen om den placeras på ett lämpligt ställe. Byte av värmebärare Värmebäraren bör bytas ut vartannat år eller när vätskan blir missfärgad. Använd kranvatten och vanlig miljövänlig propylenglykol (finns att köpa på varje välsorterad bensinstation). Kontroll av tryck i systemet Kontrollera att trycket i systemet inte faller efter hand. Tryckfall signalerar att systemet är otätt och läcker. Kontroll av tryck i expansionskärlet Om nederdelen av vakuumröret blir mjölkvitt läcker röret. Det har då tappat sitt vakuum och behöver bytas ut. Kontrollenhet

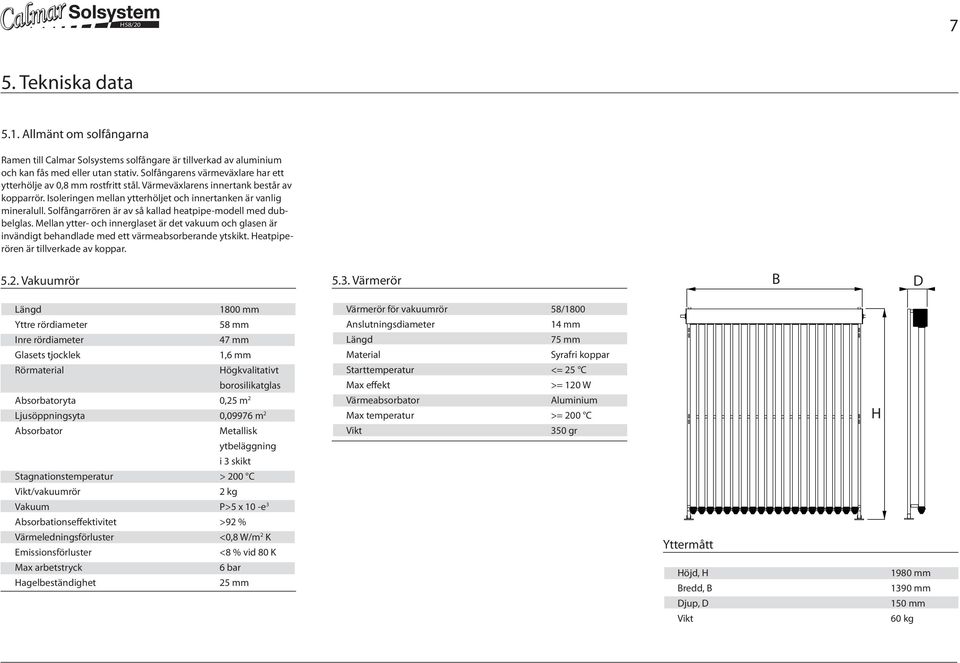

7 7 5. Tekniska data 5.1. Allmänt om solfångarna Ramen till Calmar Solsystems solfångare är tillverkad av aluminium och kan fås med eller utan stativ. Solfångarens värmeväxlare har ett ytterhölje av 0,8 mm rostfritt stål. Värmeväxlarens innertank består av kopparrör. Isoleringen mellan ytterhöljet och innertanken är vanlig mineralull. Solfångarrören är av så kallad heatpipe-modell med dubbelglas. Mellan ytter- och innerglaset är det vakuum och glasen är invändigt behandlade med ett värmeabsorberande ytskikt. Heatpiperören är tillverkade av koppar Vakuumrör 5.3. Värmerör B D Längd 1800 mm Yttre rördiameter 58 mm Inre rördiameter 47 mm Glasets tjocklek 1,6 mm Rörmaterial Högkvalitativt borosilikatglas Absorbatoryta 0,25 m 2 Ljusöppningsyta 0,09976 m 2 Absorbator Metallisk ytbeläggning i 3 skikt Stagnationstemperatur > 200 C Vikt/vakuumrör 2 kg Värmerör för vakuumrör 58/1800 Anslutningsdiameter 14 mm Längd 75 mm Material Syrafri koppar Starttemperatur <= 25 C Max effekt >= 120 W Värmeabsorbator Aluminium Max temperatur >= 200 C Vikt 350 gr H Vakuum P>5 x 10 -e 3 Absorbationseffektivitet >92 % Värmeledningsförluster Emissionsförluster Max arbetstryck Hagelbeständighet <0,8 W/m 2 K <8 % vid 80 K 6 bar 25 mm Yttermått Höjd, H Bredd, B Djup, D Vikt 1980 mm 1390 mm 150 mm 60 kg

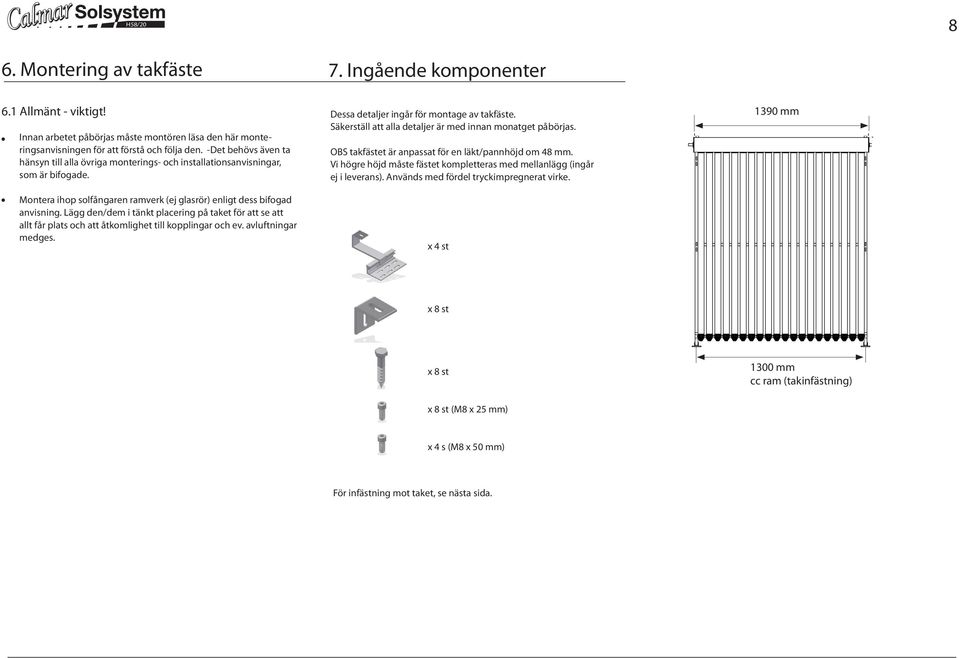

8 8 6. Montering av takfäste 7. Ingående komponenter 6.1 Allmänt - viktigt! Innan arbetet påbörjas måste montören läsa den här monteringsanvisningen för att förstå och följa den. -Det behövs även ta hänsyn till alla övriga monterings- och installationsanvisningar, som är bifogade. Montera ihop solfångaren ramverk (ej glasrör) enligt dess bifogad anvisning. Lägg den/dem i tänkt placering på taket för att se att allt får plats och att åtkomlighet till kopplingar och ev. avluftningar medges. Dessa detaljer ingår för montage av takfäste. Säkerställ att alla detaljer är med innan monatget påbörjas. OBS takfästet är anpassat för en läkt/pannhöjd om 48 mm. Vi högre höjd måste fästet kompletteras med mellanlägg (ingår ej i leverans). Används med fördel tryckimpregnerat virke. x 4 st 1390 mm x 8 st x 8 st 1300 mm cc ram (takinfästning) x 8 st (M8 x 25 mm) x 4 s (M8 x 50 mm) För infästning mot taket, se nästa sida.

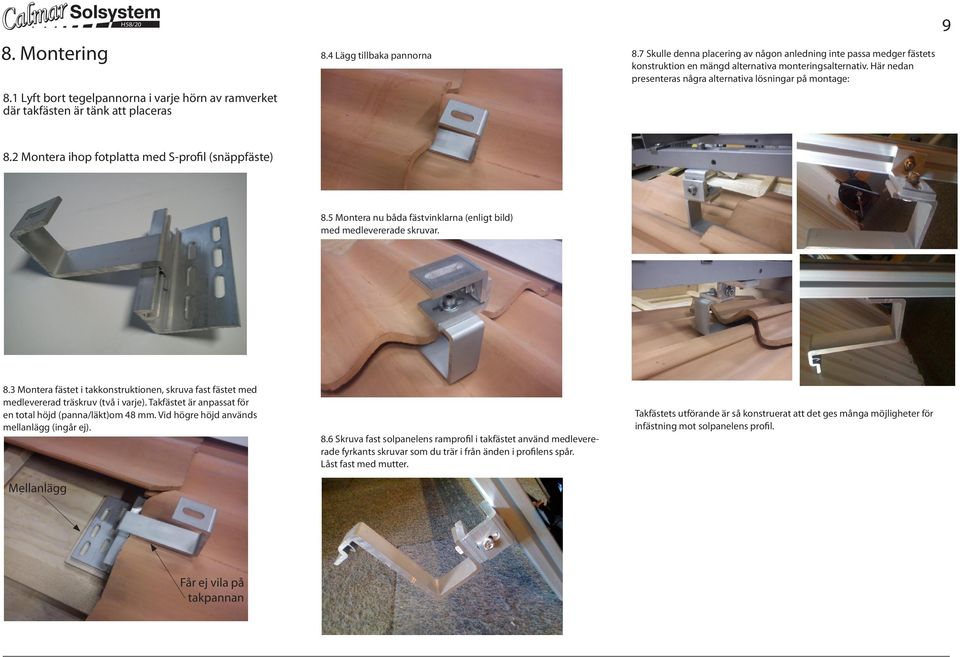

9 9 8. Montering 8.1 Lyft bort tegelpannorna i varje hörn av ramverket där takfästen är tänk att placeras 8.4 Lägg tillbaka pannorna 8.7 Skulle denna placering av någon anledning inte passa medger fästets konstruktion en mängd alternativa monteringsalternativ. Här nedan presenteras några alternativa lösningar på montage: 8.2 Montera ihop fotplatta med S-profil (snäppfäste) 8.5 Montera nu båda fästvinklarna (enligt bild) med medlevererade skruvar. 8.3 Montera fästet i takkonstruktionen, skruva fast fästet med medlevererad träskruv (två i varje). Takfästet är anpassat för en total höjd (panna/läkt)om 48 mm. Vid högre höjd används mellanlägg (ingår ej). Mellanlägg 8.6 Skruva fast solpanelens ramprofil i takfästet använd medlevererade fyrkants skruvar som du trär i från änden i profilens spår. Låst fast med mutter. Takfästets utförande är så konstruerat att det ges många möjligheter för infästning mot solpanelens profil. Får ej vila på takpannan

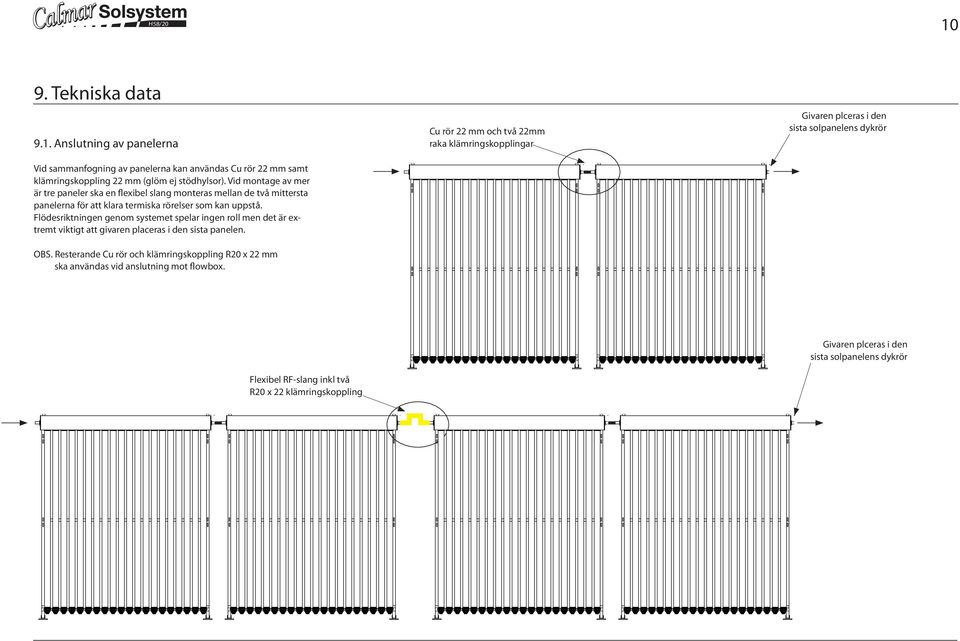

10 10 9. Tekniska data 9.1. Anslutning av panelerna Vid sammanfogning av panelerna kan användas Cu rör 22 mm samt klämringskoppling 22 mm (glöm ej stödhylsor). Vid montage av mer är tre paneler ska en flexibel slang monteras mellan de två mittersta panelerna för att klara termiska rörelser som kan uppstå. Flödesriktningen genom systemet spelar ingen roll men det är extremt viktigt att givaren placeras i den sista panelen. OBS. Resterande Cu rör och klämringskoppling R20 x 22 mm ska användas vid anslutning mot flowbox. Cu rör 22 mm och två 22mm raka klämringskopplingar Givaren plceras i den sista solpanelens dykrör Flexibel RF-slang inkl två R20 x 22 klämringskoppling Givaren plceras i den sista solpanelens dykrör

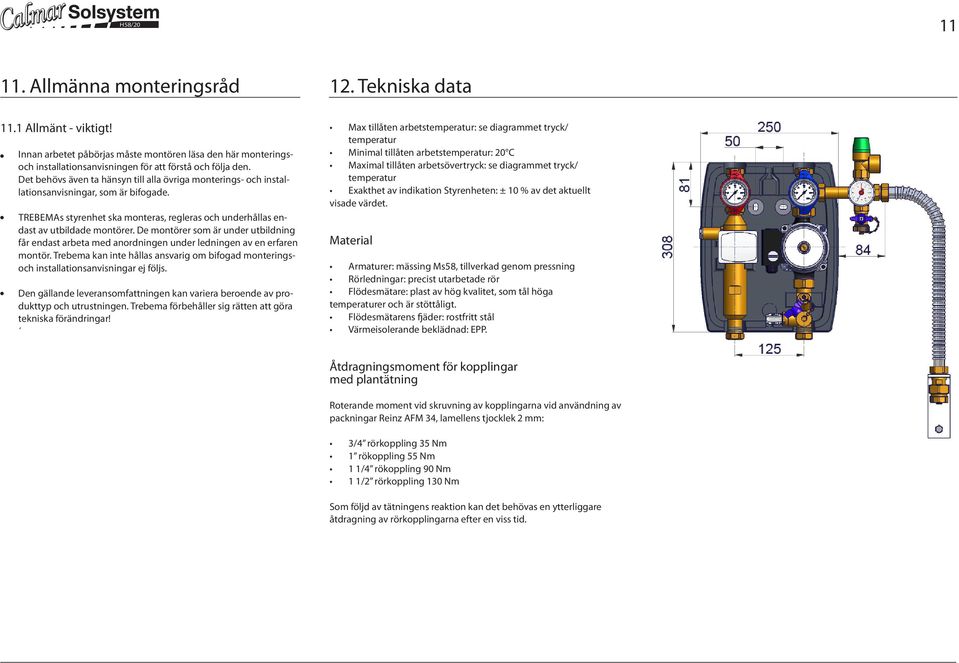

11 Allmänna monteringsråd 12. Tekniska data 11.1 Allmänt - viktigt! Innan arbetet påbörjas måste montören läsa den här monteringsoch installationsanvisningen för att förstå och följa den. Det behövs även ta hänsyn till alla övriga monterings- och installationsanvisningar, som är bifogade. TREBEMAs styrenhet ska monteras, regleras och underhållas endast av utbildade montörer. De montörer som är under utbildning får endast arbeta med anordningen under ledningen av en erfaren montör. Trebema kan inte hållas ansvarig om bifogad monteringsoch installationsanvisningar ej följs. Den gällande leveransomfattningen kan variera beroende av produkttyp och utrustningen. Trebema förbehåller sig rätten att göra tekniska förändringar! Max tillåten arbetstemperatur: se diagrammet tryck/ temperatur Minimal tillåten arbetstemperatur: 20 C Maximal tillåten arbetsövertryck: se diagrammet tryck/ temperatur Exakthet av indikation Styrenheten: ± 10 % av det aktuellt visade värdet. Material Armaturer: mässing Ms58, tillverkad genom pressning Rörledningar: precist utarbetade rör Flödesmätare: plast av hög kvalitet, som tål höga temperaturer och är stöttåligt. Flödesmätarens fjäder: rostfritt stål Värmeisolerande beklädnad: EPP. Åtdragningsmoment för kopplingar med plantätning Roterande moment vid skruvning av kopplingarna vid användning av packningar Reinz AFM 34, lamellens tjocklek 2 mm: 3/4 rörkoppling 35 Nm 1 rökoppling 55 Nm 1 1/4 rökoppling 90 Nm 1 1/2 rörkoppling 130 Nm Som följd av tätningens reaktion kan det behövas en ytterliggare åtdragning av rörkopplingarna efter en viss tid.

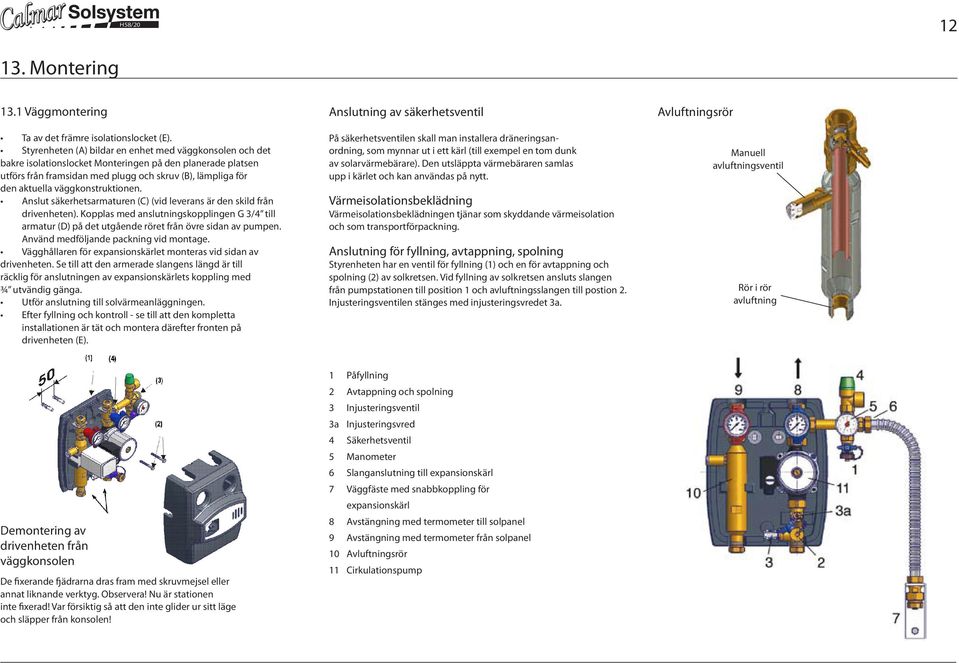

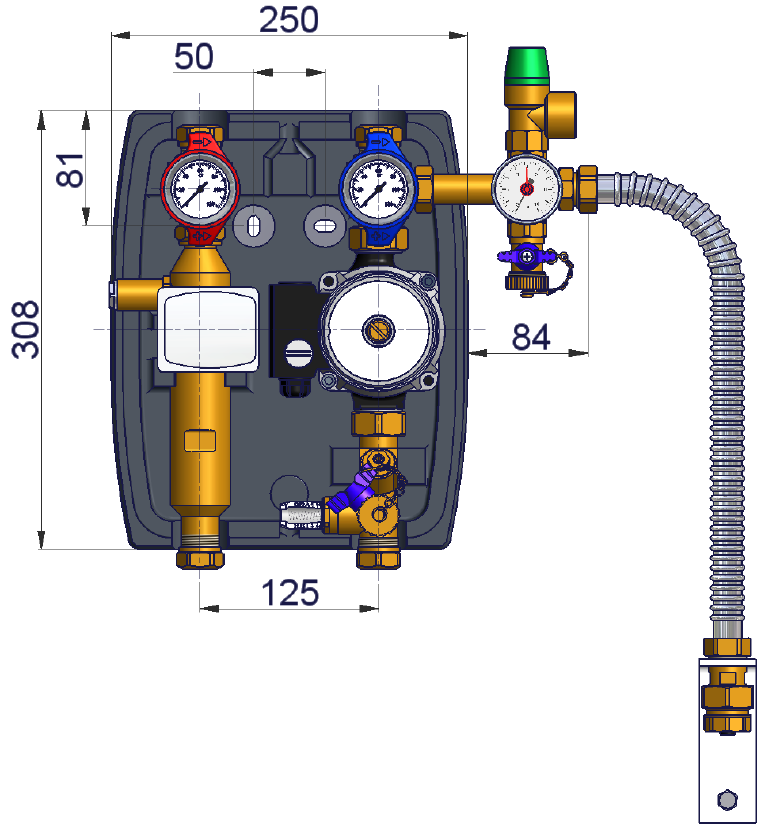

12 Montering 13.1 Väggmontering Ta av det främre isolationslocket (E). Styrenheten (A) bildar en enhet med väggkonsolen och det bakre isolationslocket Monteringen på den planerade platsen utförs från framsidan med plugg och skruv (B), lämpliga för den aktuella väggkonstruktionen. Anslut säkerhetsarmaturen (C) (vid leverans är den skild från drivenheten). Kopplas med anslutningskopplingen G 3/4 till armatur (D) på det utgående röret från övre sidan av pumpen. Använd medföljande packning vid montage. Vägghållaren för expansionskärlet monteras vid sidan av drivenheten. Se till att den armerade slangens längd är till räcklig för anslutningen av expansionskärlets koppling med ¾ utvändig gänga. Utför anslutning till solvärmeanläggningen. Efter fyllning och kontroll - se till att den kompletta installationen är tät och montera därefter fronten på drivenheten (E). Anslutning av säkerhetsventil På säkerhetsventilen skall man installera dräneringsanordning, som mynnar ut i ett kärl (till exempel en tom dunk av solarvärmebärare). Den utsläppta värmebäraren samlas upp i kärlet och kan användas på nytt. Värmeisolationsbeklädning Värmeisolationsbeklädningen tjänar som skyddande värmeisolation och som transportförpackning. Anslutning för fyllning, avtappning, spolning Styrenheten har en ventil för fyllning (1) och en för avtappning och spolning (2) av solkretsen. Vid fyllning av solkretsen ansluts slangen från pumpstationen till position 1 och avluftningsslangen till postion 2. Injusteringsventilen stänges med injusteringsvredet 3a. Avluftningsrör Manuell avluftningsventil Rör i rör avluftning Demontering av drivenheten från väggkonsolen De fixerande fjädrarna dras fram med skruvmejsel eller annat liknande verktyg. Observera! Nu är stationen inte fixerad! Var försiktig så att den inte glider ur sitt läge och släpper från konsolen! 1 Påfyllning 2 Avtappning och spolning 3 Injusteringsventil 3a Injusteringsvred 4 Säkerhetsventil 5 Manometer 6 Slanganslutning till expansionskärl 7 Väggfäste med snabbkoppling för expansionskärl 8 Avstängning med termometer till solpanel 9 Avstängning med termometer från solpanel 10 Avluftningsrör 11 Cirkulationspump

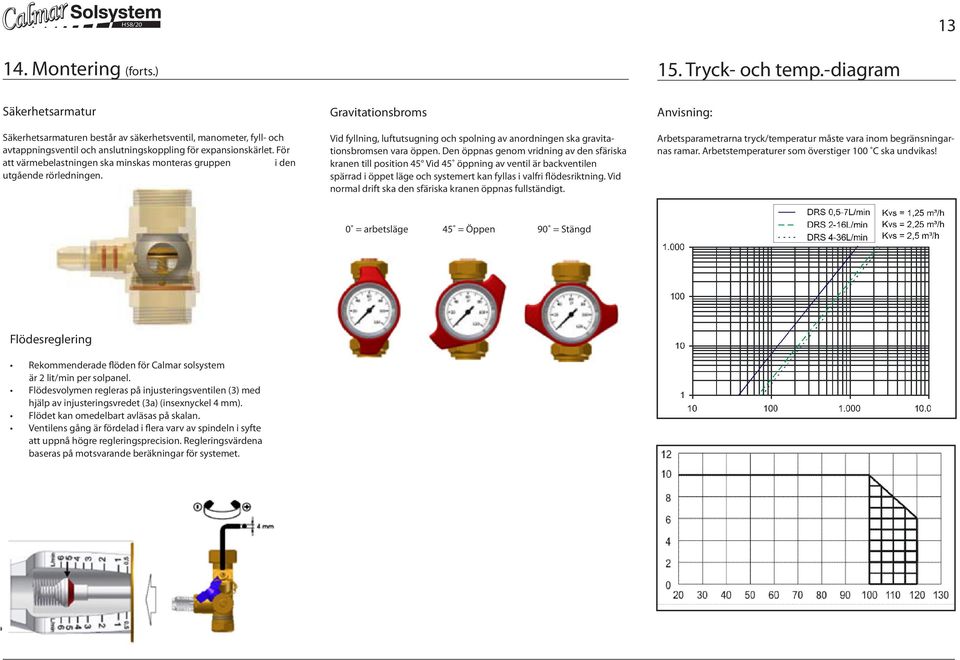

13 Montering (forts.) 15. Tryck- och temp.-diagram Säkerhetsarmatur Säkerhetsarmaturen består av säkerhetsventil, manometer, fyll- och avtappningsventil och anslutningskoppling för expansionskärlet. För att värmebelastningen ska minskas monteras gruppen i den utgående rörledningen. Gravitationsbroms Vid fyllning, luftutsugning och spolning av anordningen ska gravitationsbromsen vara öppen. Den öppnas genom vridning av den sfäriska kranen till position 45 Vid 45 öppning av ventil är backventilen spärrad i öppet läge och systemert kan fyllas i valfri flödesriktning. Vid normal drift ska den sfäriska kranen öppnas fullständigt. Anvisning: Arbetsparametrarna tryck/temperatur måste vara inom begränsningarnas ramar. Arbetstemperaturer som överstiger 100 C ska undvikas! 0 = arbetsläge 45 = Öppen 90 = Stängd Flödesreglering Rekommenderade flöden för Calmar solsystem är 2 lit/min per solpanel. Flödesvolymen regleras på injusteringsventilen (3) med hjälp av injusteringsvredet (3a) (insexnyckel 4 mm). Flödet kan omedelbart avläsas på skalan. Ventilens gång är fördelad i flera varv av spindeln i syfte att uppnå högre regleringsprecision. Regleringsvärdena baseras på motsvarande beräkningar för systemet.
