1 Välkomna till TSRT19 Reglerteknik M Föreläsning 8 Sammanfattning av föreläsning 7 Kretsformning Lead-lag design Instabila nollställen och tidsfördröjning (tolkning i frekvensplanet)

2 Sammanfattning av förra föreläsningen 2 W(s) H(s) R(s) F(s) G(s) Y(s) Framkoppling: Lägg till framkopplingen H(s) för att minska inverkan av mätbara störningen W(s) på utsignalen Y(s). Med andra ord, låt insignalen till systemet bero på både reglerfelet och den mätbara störningen. -1

3 Sammanfattning av förra föreläsningen 3 R(s) G O (s) Y(s) -1 Stabilitet: Antag G O (s) stabilt Det återkopplade systemet är stabilt om förstärkningen G O (i ) är mindre än 1 då fasförskjutningen arg(g O (i )) är -180º. (amplitudmarginal > 1) Alternativ syn, stabilt om fasförskjutningen är större än -180º då förstärkningen är 1 (fasmarginal > 0)

4 Sammanfattning av förra föreläsningen 4

5 Kretsformning 5 F(s) -1 Dagens fråga: Hur kan vi designa en regulator F(s) så att specifikationer på slutna systemet uppfylls, givet ett Bodediagram på en initial kretsförstärkning

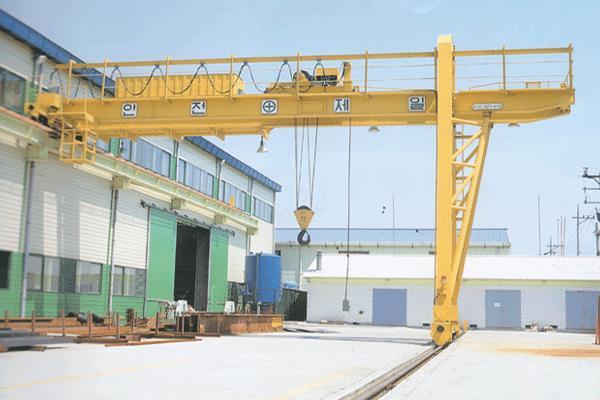

6 Kretsformning 6 Vi kommer att använda dagens designmetodik för att konstruera en regulator för sidledes positionering av traverskran Insignal: Pålagd kraft i upphängning Utsignal: Lastens position i sidled Knepigt reglerproblem med oscillationer från pendeldynamiken och kabelflexibilitet

7 Kretsformning 7 Svårt att modellera matematiskt (främst pga de flexibla kablarna) Istället har experiment med sinusformade insignaler genomförts, och gett ett Bodediagram för systemet Enligt stabilitetskriteriet vet vi att en P-regulator med förstärkning mindre 2.77 ger stabilitet (eftersom kretsförstärkningen då blir 1 när fasen är -180º)

8 Kretsformning 8 Vi gör ett stegsvar med en P-regulator med K=2 Alldeles för svängigt Kan vi på ett strukturerat sätt konstruera en bättre regulator mha öppna systemets Bodediagram?

9 Kretsformning 9 Typiska specifikationer: Det slutna systemets specificeras typiskt i bandbredd (relaterar till snabbhet), resonanstopp (relaterar till översläng) och lågfrekvensegenskaper Bandbredd: Kopplat till kretsförstärkningens skärfrekvens Resonanstopp: Kopplat till kretsförstärkningens fasmarginal Lågfrekvensegenskaper (t.ex statiskt reglerfel)

10 Kretsformning 10 Designproblem: Välj F(s) så att skärfrekvensen blir som önskad (dvs G 0 (i ) =1 i önskad skärfrekvens), tillräckligt stor fasmarginal i denna frekvens, samt tillräckligt hög förstärkning i låga frekvenser Med andra ord, givet Bodediagrammet på G(s), välj F(s) så att Bodediagrammet på kretsförstärkningen F(s)G(s) uppfyller specifikationerna

11 Kretsformning 11 Hur ser Bodediagrammet ut för seriekopplade system, givet att man har Bodediagram för de enskilda systemen? G 1 G 2 (detta är grunden till våran metod för att skissa Bodediagram) Additativt i log-log Additativt

12 Kretsformning 12 Forma kretsförstärkningen med seriekopplad (variant av) PD-regulator och (variant av) PI-regulator PI-regulator PD-regulator Justerar (generellt lågfrekvensegenskaper) Justerar skärfrekvens Justerar fasmarginal

13 Kretsformning 13 PID-varianter Original Variabelbyte Alternativ form Filtrerad derivata Alternativ form Gemensamt bråk Faktorisera nämnare Variabelbyte Undvik ren integrator

14 Kretsformning 14 Forma kretsförstärkningen med seriekopplad (variant av) PD-regulator och en (variant av) PI-regulator Justerar (generellt lågfrekvensegenskaper) Justerar skärfrekvens Justerar fasmarginal

15 Kretsformning 15 Bodediagram för PD -delen (lead-länk, fasavancerande) Positiv fas i alla frekvenser Väldigt stor fas i viss frekvens (vilken vi således bör matcha med önskad skärfrekvens!)

16 Kretsformning 16 Bodediagram för PI -delen (lag-länk, fasretarderande) Förstärkning 1 för höga frekvenser (påverkar således inte skärfrekvens) Liten fasförlust för höga frekvenser, (kommer inte påverka fasmarginal nämnvärt) Stor förstärkning i låga frekvenser

17 Lead-lag design 17 Designmetod: 1. Konstruera en fasavancerande regulator så att tillräckligt hög fasmarginal erhålls i önskad skärfrekvens. 2. Seriekoppla med en fasretarderande regulator för att erhålla önskad lågfrekvensförstärkning.

18 Lead-lag design 18 Fasavancering: Fasavancerande del När är fasökningen som störst? (fasökningen skall vara som störst i önskad skärfrekvens) Är som störst i frekvensen

19 Lead-lag design 19 Metodik för fasavanceringlänken (lead-länk) 1. Välj en önskad skärfrekvens (baserad på önskad bandbredd för slutna systemet) 2. Hur mycket fas saknas för att erhålla önskad fasmarginal (som bestäms från önskad resonanstopp) 3. Välj ett så att motsvarande maximal fasavancering erhålls 4. Välj K och D så att skärfrekvensen faktiskt hamnar i den frekvensen där maximala fasavanceringen placerats 5. Utvärdera, kanske ändra kraven lite och iterera

20 Lead-lag design 20 Tillbaka till kranen: Önskad skärfrekvens: 1 rad/s Önskad fasmarginal: 50º (bör ge rimlig resonanstopp) Nuvarande fas i önskad skärfrekvens: -143º Nödvändig fasavancering:13º

21 Lead-lag design 21 Nödvändig fasavancering 13º Denna fasavancering skall ske vid önskad skärfrekvens = 1 Kretsförstärkningen skall vara 1 i denna frekvensen

22 Lead-lag design 22

23 Lead-lag design 23 Fasretardering: Fasretarderande del Målet med den fasretarderande delen är att höja förstärkningen vid frekvensen 0 för att erhålla ett mindre stationärt reglerfel Förstärkningen i frekvensen 0 höjs med 1/ Tyvärr så sänker den lag-länken även fasen, vilket motverkar syftet med lead-länken som konstruerats för att förbättra fasmarginalen vid designad skärfrekvens

24 Lead-lag design 24 Metodik för fasretardationslänken 1. Givet en lågfrekvensspecification (t.ex e ) 2. Välj så att specificationen uppfylls (här 1/(1+F lag (0)F lead (0)G(0) ) 0.01) 3. Välj I som 10/ C,desired (tumregel ) Tumregeln ger att fasförlusten från lag-länken blir ungefär 6º i valda skärfrekvensen. Om man vet att man skall addera en lag-länk när man designar sin lead-länk, kan det därför vara rimligt att lägga till 6º extra fasmarginal i lead-designen.

25 Icke-minfassystem 25 Vi kan nu förstå varför system med instabila nollställen är svårare att reglera Samma amplitud! Sämre fas!

26 Tidsfördröjning 26 En tidsfördröjning ger en ren fasförlust, och försämrar således fasmarginalen Fördröjning T G

27 Sammanfattning 27 Sammanfattning av dagens föreläsning I frekvenssvarsbaserad kompensering försöker vi forma förstärkning och fas på kretsförstärkningen F(s)G(s) genom att välja F(s) baserat på G(s) Bodediagram Specifikationer på bandbredd och resonanstopp på slutna systemet översätts till krav på kretsförstärkningen skärfrekvens och fasmarginal. Dessa specifikationer översätts till parametrar i en lead-länk (PD) Specifikationer på stationärt reglerfel översätts till krav på krestsförstärkningens statiska förstärkning. Detta krav översätts till parametrar i en lag-länk (PI) Instabila nollställen är knepiga att reglera eftersom de sänker fasen, och sålunda försämrar fasmarginalen. Likaså gör tidsfördröjningar
