1 INSTALLATIONSINSTRUKTIONER FÖR VESSELVIEW 7 OBS! Plcer dess instruktioner tillsmmns med produkten för nvändrens frmtid bruk sedn instlltionen vslutts. VIKTIGT! Dett dokument hjälper vår återförsäljre, båtbyggre och vår servicepersonl tt utför korrekt instlltion v och service på vår produkter. Om du inte hr utbildts på rekommenderde service- eller instlltionsprocedurer för dess eller liknnde Mercury Mrine-produkter, skll du låt rbetet utförs v en behörig tekniker hos din Mercury Mrine-återförsäljre. Felktig instlltion eller service v Mercury-produkten kn resulter i skd på produkten eller personskdor på instlltören eller de personer som nvänder produkten Ref. Antl Beskrivning 1 1 VesselView MFD-kbelstmsmontering (flerfunktionsdisply) 3 1 Lufttemperturvkännre och monteringsrmtur 4 1 VesselView 7:s dpterkbelstm 5 1 Snbbstrtnvisningr 6 1 Solskydd 7 2 Srginfttning 8 1 Fästbeslg 9 1 Pckning Instlltion v VesselView 7 Ledningsdrgning Försök ldrig tt nslut, upprätt kontkt med, koppl in i, växl eller sänk spänningskälln eller strömmen från DTS-kbelstmmrn. Försök ldrig tt nslut någon typ v kommuniktions- eller nvigeringsutrustning till DTS-kbelstmmen förutom vid den ngivn nslutningspunkten. Instller lltid båtens tillbehörsutrustning med lämplig strömnslutning, t. ex. säkringspnel eller vgreningsdos. Försök ldrig tt nvänd någon v DTS-kbelstmmrn som strömkäll. 90-8M NOVEMBER Mercury Mrine Sid 1 / 22

2 ! VARNING! Att skrv eller stick in något skdr isoleringen och gör tt vtten kn träng in i kblrn. Vtteninträngning kn led till kbelfel och förlust v gs- och växelkontroll. För tt undvik risk för llvrlig skd eller dödsfll genom tt förlor kontrollen över båten, skrv inte och stick inte heller in något i DTS-systemets kbelisoleringr. Kbeldrgningsriktlinjer för elektrisk båttillbehör! VARNING! För högt spänningsfll kn äventyr DTS-systemet och led till llvrlig personskd eller dödsfll på grund v förlord gs- eller växelkontroll. Ing elektrisk tillbehör får koppls in i DTS-systemets 12 V tändningslåskretsr. VIKTIGT! Anslut inte båtens tillbehör till tändningslåset. Använd en seprt koppld 12 V-käll för båttillbehörens ledningsdrgning. VIKTIGT! DTS-systemet kräver en fst strömkäll på 12 V. Att skrv eller nslut tillbehör till 12 V-källn eller tändningslåsets DTS-kretsr (lil, lil/vit eller röd kblr) kn smält en säkring och/eller överbelst kretsr och led till periodisk eller totl driftsförlust. Elektromgnetisk störning 1.5 m (5 ft) 2 m (6.5 ft) 1 m (3.3 ft) Riktlinjer för kbelstmsinstlltion Minst vstånd för VesselView Led red på en lämplig drgningsväg för kbelstmsnslutningrn till sin instlltionspunkter. Undersök drgningsvägen för tt säkerställ tt ytorn är fri från vss knter och gjutskägg som kn skd kbelstmmen. Fäst och stöd kbelstmmen med klämmor eller buntbnd vr 45,8 cm (18 in.) längs drgningsvägen. En klämm eller ett buntbnd måste nvänds inom 25,4 cm (10 in.) från vrje nslutning i ett DTS-system. Se till tt ll nslutningr sitter ordentligt. Tät ll onvänd kontkter med väderskydd Sid 2 / M NOVEMBER 2014

3 Anslutningr och spel f b c d e SMARTCRAFT POWER VIDEO IN NMEA 2K NETWORK g SmrtCrft-nslutning b - Krftfull c - Video in d - SIMNET/ NMEA 2000 e - Nätverk f - Inte mindre än 101,6 mm (4,00 in.) g - Inte mer än 50,8 mm (2,00 in.) Monteringsplts Monteringspltsen måste väljs nog innn du borrr eller skär. VesselView måste monters så tt förren kn nvänd reglgen och tydligt se skärmen. Skärmen hr god kontrst- och ntireflektionsegenskper som tillåter visning i direkt solljus. För bäst resultt sk skärmen monters så tt den inte exponers för direkt solljus och där bländnde ljus från fönster och blnk föremål minimers. Verifier tt det finns ing dold elektrisk ledningr eller ndr delr bkom pnelen innn du skär. Instller inte på en plts där rtikeln kn nvänds som hndtg, där den riskerr sänks ned i vätsk eller där den stör båtens mnövrering. Säkerställ tt du hr tillräckligt med utrymme tt nslut ll relevnt kblr. God ventiltion är ett viktigt bektnde vid bestämningen v monteringsplts. Dålig ventiltion kn led till tt skärmen blir för vrm. 15 to +55 C (+5 to 131 F) M NOVEMBER 2014 Sid 3 / 22

4 Dess instlltionsinstruktioner hr skrivits för kbelstmmr inkluderde med VesselView. 90 -kbelstmsnslutningen gör det eventuellt inte möjligt tt instller VesselView när instrumentbrädns tjocklek är större än de listde måtten. Den rk kontkten rt. nr 8M bör beställs när instrumentbrädns tjocklek överstiger mx. tillåten tjocklek. Alterntiv rk kontkt 1. Verifier tt du hr tillräckligt utrymme för VesselViews kbelstmsnslutningr. 2. Sätt fst håltgningsmllen på monteringsytn med tejp. 3. Borr fyr 4,5 mm (nr 16 borrskär) monteringshål när du nvänder gängde skruvr och muttrr med brickor. 4. Borr fyr 3,5 mm (nr 29 borrskär) monteringshål när du nvänder bleckskruvr med koniskt huvud. 5. Använd ett lämpligt borrskär eller en hålsåg för tt såg eller skär ut de fyr 25,4 mm (1 in.) hörnen i det grå utskurn området. 6. Avlägsn resten v det grå området med en såg eller nnn nordning. 7. Avlägsn eventuell skrp knter med en fil. 8. Verifier tt VesselView pssr in i öppningen. Avlägsn mteril från öppningen om det påverkr instlltionen. 9. Avlägsn det vidhäftnde skyddet från pckningen och instller på VesselViews monteringsyt. 10. Anslut ll kblr på enhetens bksid innn du sätter in den i öppningen. 11. Fäst enheten med korrekt fästbeslg. 12. Instller den övre och nedre infttningen Montering v srginfttningen Sid 4 / M NOVEMBER 2014

5 VesselView 7 SmrtCrft-kbelstm f b SMARTCRAFT POWER VIDEO IN NMEA 2K NETWORK c d e g k i j h SmrtCrft-nätverksnslutning b - Krftnslutning c - SmrtCrft-kbelstmnslutning d - Kbelstmsnslutning e - Systemlänk - bbordsmitt f - +Lufttemperturgivre g - Systemlänk - styrbordsmitt h - Signlhorn i - Systemlänksport j - Systemlänk - styrbord k - Avgreningsdos En kbelstm för endst effekt är även tillgänglig (extrutr.). Denn tillvlskbelstm nvänds när ytterligre VesselView MFD-enheter hr instllerts. 90-8M NOVEMBER 2014 Sid 5 / 22

6 VesselView NMEA 2K-nslutningr (extrutr.) b c - 12 ohm vslutningsmotstånd b - GPS c - Sjökortsplotter d - NMEA 2K 3 A-nätggregt med säkring e - Strömbuss f - VesselView f d e Sid 6 / M NOVEMBER 2014

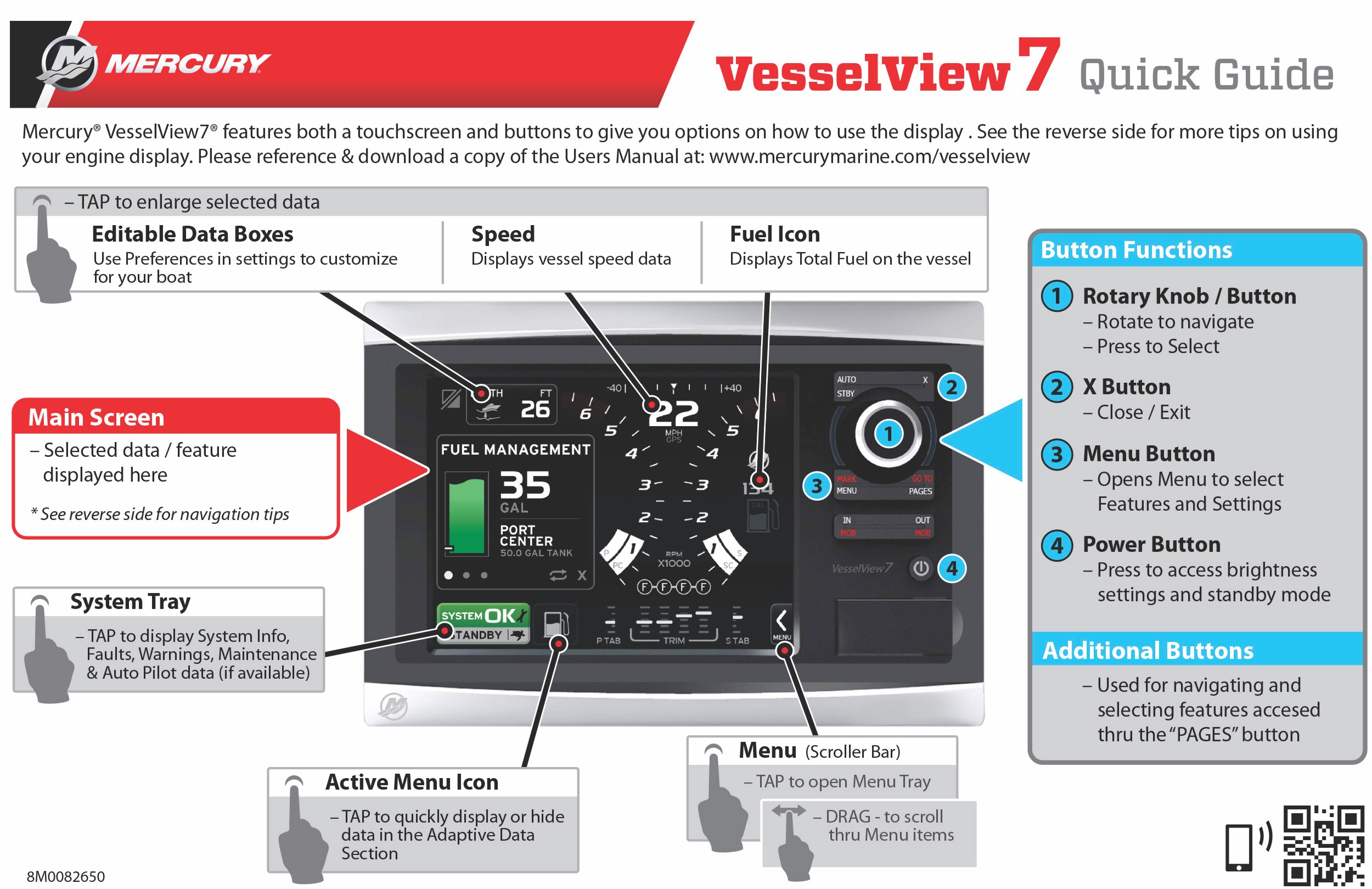

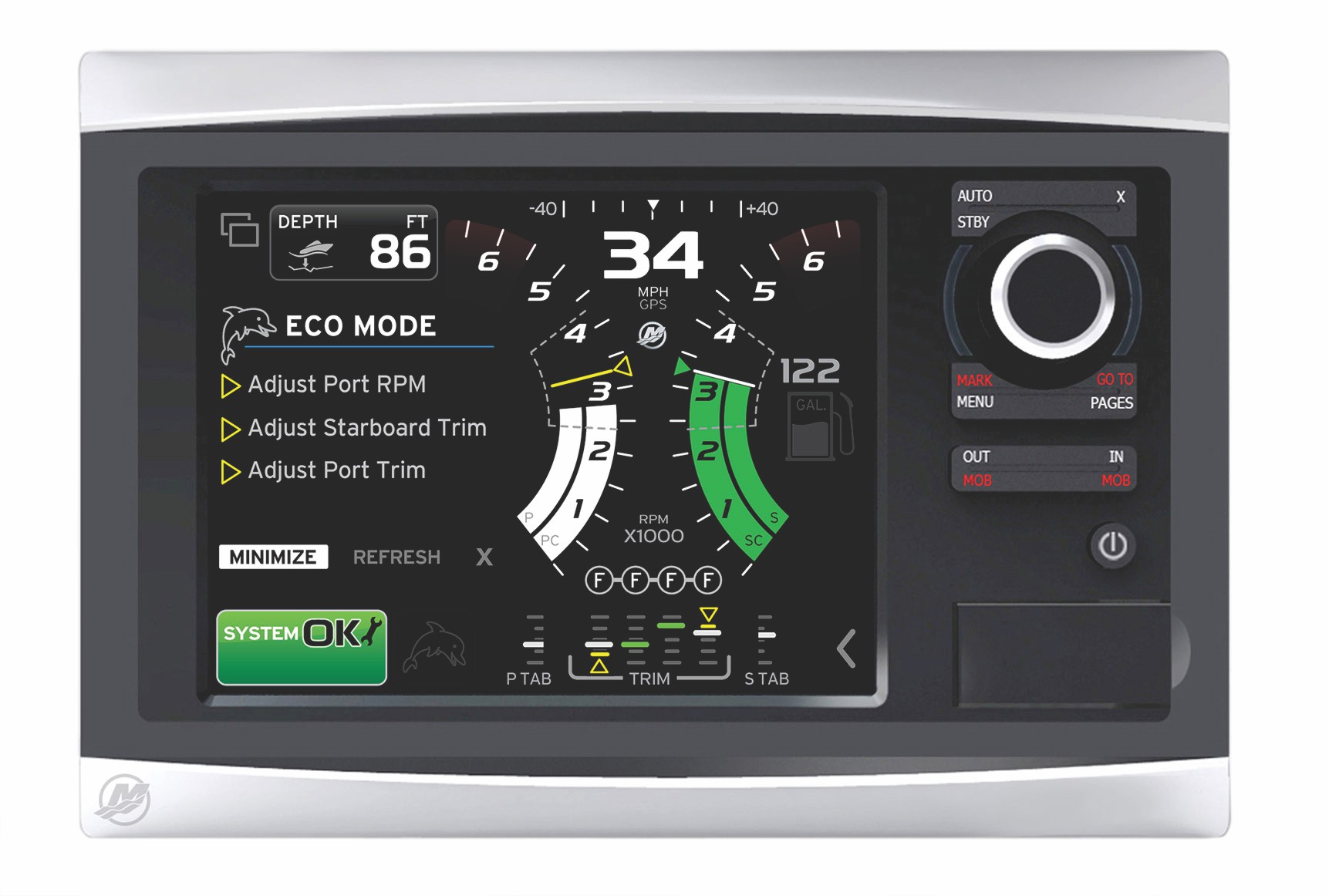

7 Knppidentifiering Frontreglge b c d e f g h i Pekskärm b - Knppen MARK MENU (mrker-meny) c - Knppen STBY-AUTO (vänteläge-uto) d - Exit-knppen (X eller vslut) e - Vridknpp (tryck för tt mt in funktion) f - Knppen GO TO PAGES (gå till-sidor) g - IN/OUT-zoom, MOB (mn överbord) h - Effekt-ljustyrk i - Kortläsrdörr Frontreglgens funktion Pekskärm: Skärmen på VesselView 7 hr fler områden som är tryckkänslig och kn styrs genom en tryckning eller en vertikl eller horisontell svepning. MARK MENU (mrker-meny): MARK MENU hr två funktioner och är beroende v vilket skärmläge som är ktivt. Tryck på MARK MENU-knppen medn sjökortsplottern är synlig för tt få åtkomst till ruttpunktern och ndr funktioner. Tryck på knppen medn SmrtCrft-informtionen är synlig för tt öppn rullningslisten. STBY AUTO (vänteläge-uto): Låter förren inktiver (vänteläge) eller ktiver Nvico -systemdriften. Exit: Stänger en meny och tr bort mrkören från skärmen. Vridknpp: Används för mnövrering i menyern, zoom in på sjökort och mn trycker på den för tt välj ett lterntiv. GO TO PAGES (gå till-sidor): Ett snbbt tryck tr frm hempnelsidorn och du kn tryck på knppen fler gånger för tt knpp genom hemsidns menyer. Ett längre tryck tr frm GO TO-menylterntiven. IN OUT MOB (in/ut-mn överbord): Zoomknppr för olik NMEA-grundkomponenter. Om du trycker på IN- och OUTknpprn smtidigt så mrkers båtens position med ikonen mn överbord (MOB) (om ytterligre utrustning instllerts). Effekt-ljustyrk: Tryck på knppen en gång får tt gå till effektläge eller för tt ändr enhetens bkgrundsbelysning eller för tt gå till nttläge. Kortläsre: Låter dig uppgrder VesselView-progrmvrn, för tt ldd upp sjökort och spr ruttpunkter och inställningr. Inställningsguide VIKTIGT! Rus inte VesselView genom tt tryck på knppr medn systemet strts för tt hämt båt- och motordt. När VesselView först strts eller efter en fbriksåterställning, så tr det någr sekunder för systemet tt gå igenom strtprocessen. 90-8M NOVEMBER 2014 Sid 7 / 22

8 Instlltionsguiden för VesselView leder dig genom de först konfigurtionsstegen för VesselView. En inställningsguide kn nvänds när som helst genom ikonen INSTÄLLNING i rullningsmenyn. Tryck på rullningslistens pil och svep till inställningsikonen. För tt strt inställningsguiden sk du gå till Settings/System/Setup Wizrd (inställning>system>inställningsguide). Klick på Next (näst) för tt fortsätt Importer konfigurtion För tt importer en existernde båtkonfigurtion sk du stick in ett mikro-sd-kort med konfigurtionsfilen och välj denn fil i rullgrdinsmenyn. Om ingen importfil finns sk du tryck på Next (näst) för tt fortsätt Motorinställning 1. På motorns inställningsskärm sk du nvänd vridknppen eller tryck på menyfälten för tt välj rätt lterntiv. 2. Fullgör vlen på motorns inställningsskärm Motortypsmeny b - Motormodellmeny c - Klick på Next (näst) för tt fortsätt b Sid 8 / M NOVEMBER 2014

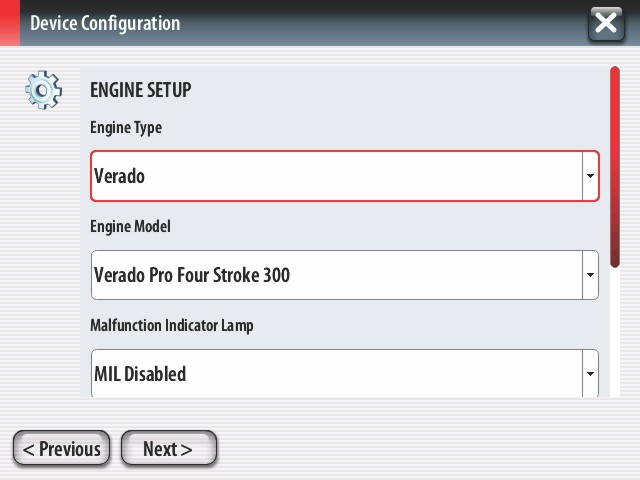

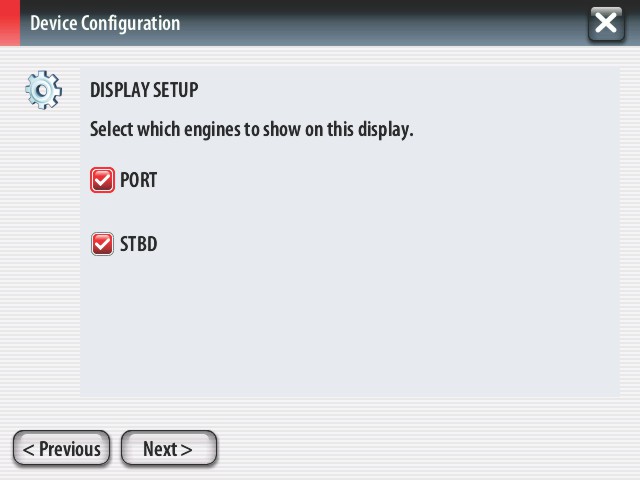

9 3. Öppn och välj rätt lterntiv i de återstående menyfälten på motorns inställningsskärm. När du hr gjort din vl, tryck på Next för tt fortsätt. - Fält för vl v motormodell Fält för styrsspkslterntiv b - Fält för ntl motorer b Visningsinställning Beroende på det ntl motorer viss på skärmen Motorinställning, sk du välj motorern som sk vis v denn VesselView-enhet. Upp till fyr motorer kn väljs. - De vld motorern viss. b - Klick på Next (näst) för tt fortsätt M NOVEMBER 2014 Sid 9 / 22

10 Inställning v enhet På enhetens inställningsskärm sk du nvänd vridknppen eller tryck på menyfälten för tt välj rätt lterntiv. Om du nvänder fler VesselView-nordningr, sk du se till tt du tilldelr vrje enhet ett unikt nummer för tt undvik dtproblem. Rodernumret bör mtch den enskild VesselView-enhetens plts. Klick på Next (näst) för tt fortsätt - Fält för VesselView-lterntiv b - Fält för roderlterntiv b Inställning v enheter Välj måttenheter för VesselViews dt som viss på skärmen; dvs. hstighet, distns och volym. Måttenhetern kn ändrs senre. - Vlfält för måttenheter Tnkkonfigurtion Välj ntl bränsletnkr i båten från rullgrdinsmenyn. Klick på Next (näst) för tt fortsätt - Fält för vl v ntl tnkr Sid 10 / M NOVEMBER 2014

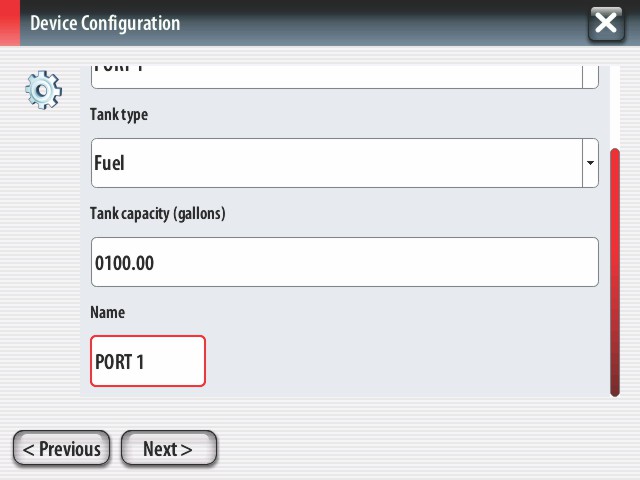

11 Använd vridknppen eller tryck på menyfälten för tt välj tnkkäll, tnktyp och tnkkpcitet. Använd knppstsen på skärmen för tt nge kpcitet. När du hr ngett tnkkpcitet sk du tryck på OK för tt stäng knppstsen. - Vlfält för tnkposition b - Vlfält för tnktyp c - Fält för tt nge tnkkpcitet b c Fält för tt nge tnkkpcitet b - Knppsts på skärmen c - Klick på Next (näst) för tt fortsätt b Tnknmnet nges i nmnfältet. För tt ändr tnknmn sk du tryck på fältet och nvänd knppstsen på skärmen för tt ändr tnkens nmn. - Fält för tnknmn M NOVEMBER 2014 Sid 11 / 22

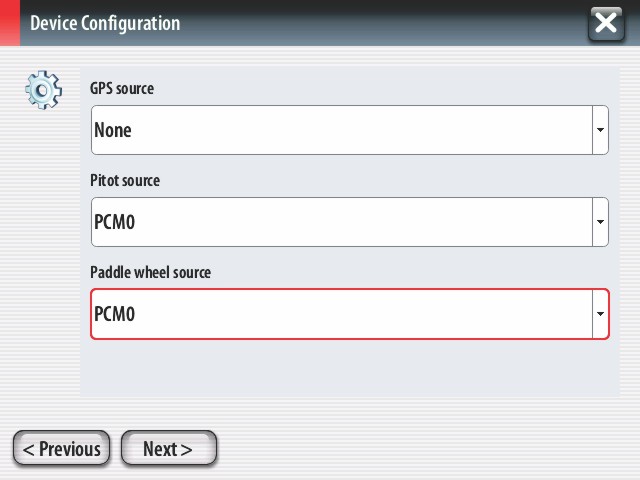

12 - Angivet tnknmn b - Entertngent för tt mt in dt b Bsert på ntlet tnkr som ngivits under konfigurtionen, återgår skärmen till skärmen för tnkkäll. All menyfält måste fylls i med rätt informtion för vrje ytterligre tnk. När ll menyfält hr fyllts i sk du tryck på Next (näst) för tt fortsätt. En bränslekpcitetsskärm visr den totl kpciteten utgående från ngivn dt. - Fält för bränslekpcitet b - Klick på Next (näst) för tt fortsätt Hstighetsinställning På hstighetsinställningsskärmen finns det tre lterntiv för tt bestämm hur VesselView hämtr hstighetsinformtionen. Om båten är utrustd med GPS så tillåter rullgrdinsmenyn vl v tillgänglig nordningr. Om båten hr en pitotgivre, så väljs dett lterntiv. Om båten hr ett pddelhjul, så viss en vllterntiv. Efter det hstighetskälln hr vlts, sk du tryck på Next (näst) för tt fortsätt. b - Fält för GPS-käll b - Fält för pitotkäll c - Fält för pddelhjulskäll c Sid 12 / M NOVEMBER 2014

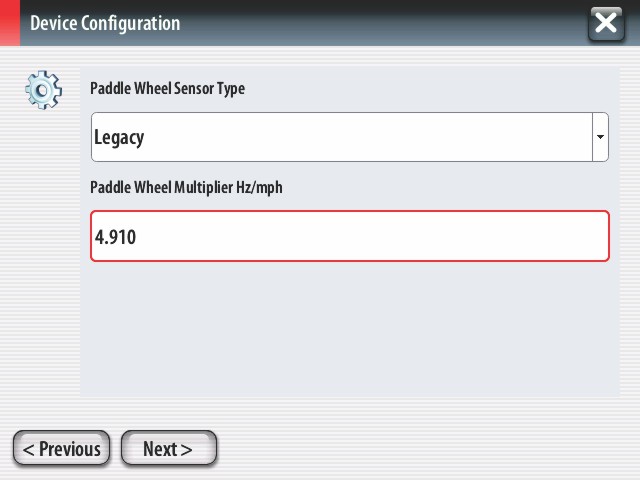

13 Om pitotkälln vldes viss skärmen för pitothstighetgivre. Använd rullgrdinsmenyn Pitotgivrtyp för tt välj lämpligt lterntiv. De flest motorer nvänder en 100 psi-pitot. Produkter från Mercury Rcing nvänder en 200 psi-pitot. Efter vlet, tryck på Next (näst) för tt fortsätt. - Fält för pitottryck Om pddelhjulskälln vldes viss skärmen för pddelhjulsgivre. Använd rullgrdinsmenyn Pddelhjulsgivrtyp för tt välj lämpligt lterntiv. Efter vlet, tryck på Next (näst) för tt fortsätt. - Fält för pddelhjulsgivrtyp Slutför inställningsguiden Tryck på Finish (vslut) för tt slutför inställningsguiden på VesselView. Slå inte v enheten förrän skärmen Slutför ersätts med båtens ktivitetsskärm M NOVEMBER 2014 Sid 13 / 22

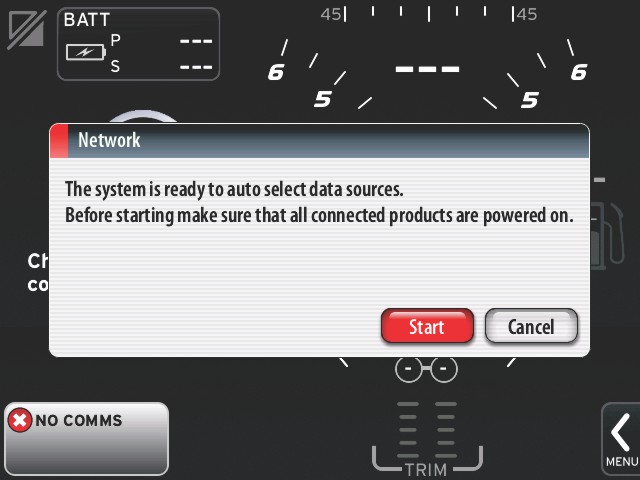

14 Inställning v dtkäll VesselView uppmnr dig tt ställ in detekterbr dtkällor. Tryck på OK för tt fortsätt. Slå på ll produkter och vrid på tändningsnyckeln för tt motorer för tt säkerställ tt ll dtgenerernde källor kn detekters. Tryck på Strt för tt strt processen Sid 14 / M NOVEMBER 2014

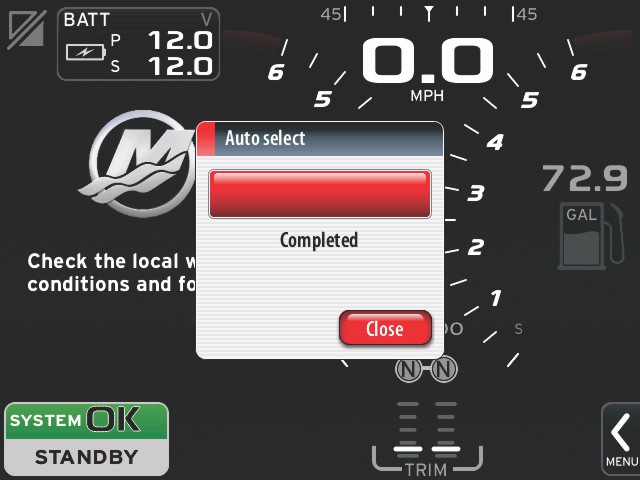

15 Tryck på Close (vslut) när uto-vl är klrt. - Avslut-knppen VesselView visr systemskärmen. System som nvänder etblerde prmetrr viss i grönt. Om du trycker på fältet System OK så viss motorns körtimmr M NOVEMBER 2014 Sid 15 / 22

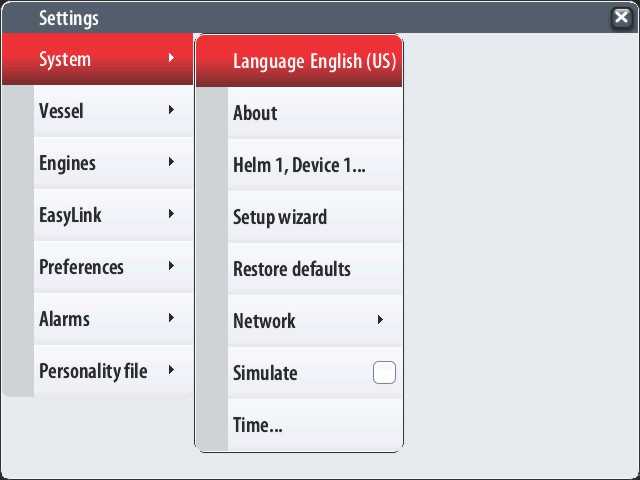

16 Inställningsmenyer All inställningr kn ändrs när som helst med hjälp v inställningsmenyn. Du kn gå till ll rullgrdins- och expnsionsmenyer genom tt tryck på skärmen eller nvänd vridknppen. Du får åtkomst till inställningsmenyn genom tt nvänd rullningslisten längst ner till höger på skärmen. 1. Systemmeny Båtmeny Sid 16 / M NOVEMBER 2014

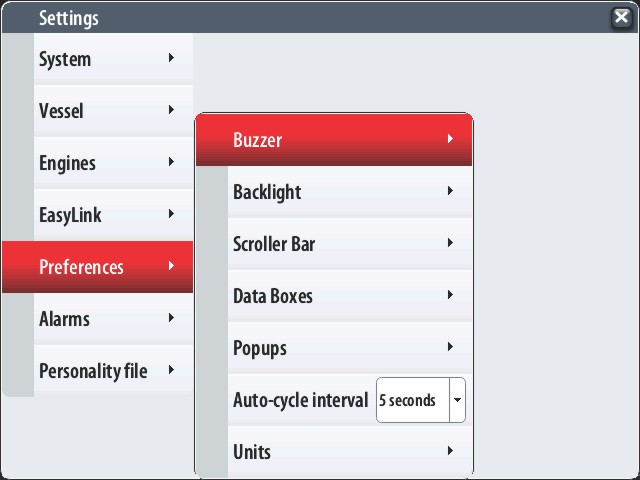

17 3. Motormeny EsyLink-meny Förinställningsmeny M NOVEMBER 2014 Sid 17 / 22

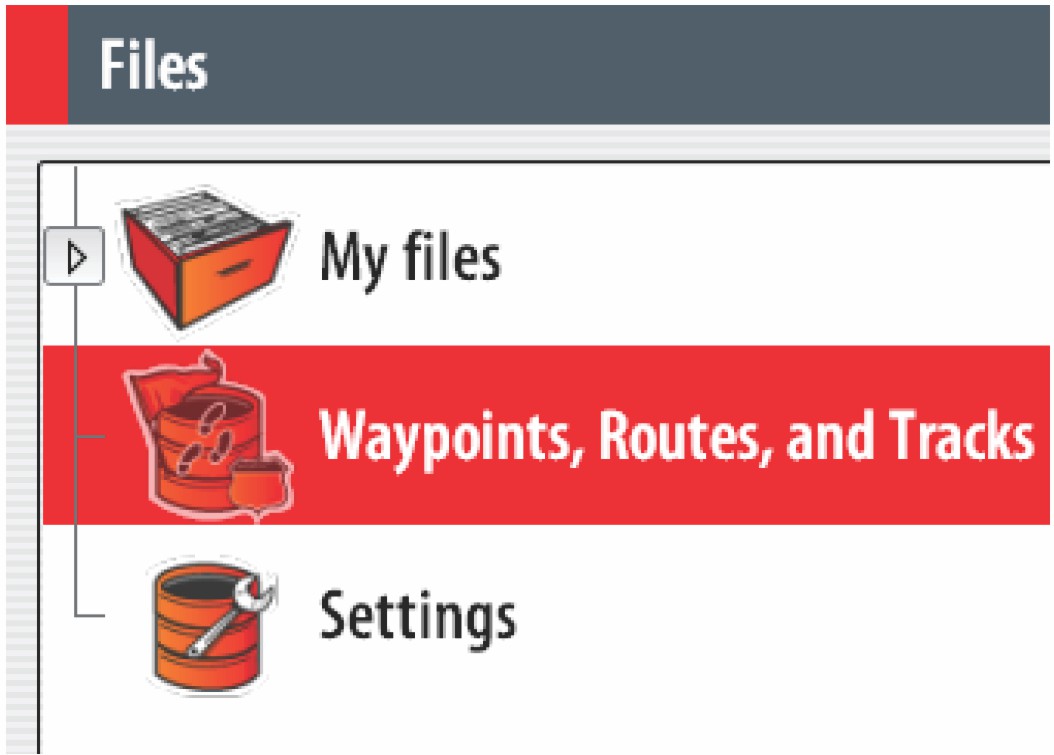

18 6. Lrmmeny Inställningsfilmeny Hur du uppdterr VesselView 7:s progrmvr Nedn förklrs hur du uppgrderr VesselView 7:s progrmvr Du behöver åtkomst till Internet och en kommuniktionsport för tt överför filen till ett FAT- eller FAT32-mikro-SD-kort. Säkerhetskopier din ruttpunkter, rutter och spår Även om ruttpunkter, rutter och spår inte bör påverks, rekommenderr vi tt dess säkerhetskopiers innn du påbörjr uppgrderingen. Under säkerhetskopieringen kopiers ll ruttpunkter, rutter och spår till ett mikro-sd-kort. Du kn nvänd smm kort som på vilket uppgrderingsfilern finns. Beroende på den mängd informtion du vill säkerhetskopier, måste kortet h tillräckligt stor kpcitet tt lgr den. 1. Slå på tändningsnyckeln och verifier tt VesselView är på. 2. Stick in mikro-sd-kortet i kortläsrporten hel vägen tills det klickr och blir på plts. 3. Tryck på knppen PAGES under vridknppen. 4. Välj Tools (verktyg) och sedn Files (filer). 5. Välj Wypoints (ruttpunkter), Routes (rutter) och Trcks (spår) Sid 18 / M NOVEMBER 2014

19 6. Välj önskt filformt och tryck på Export. 7. Välj mikro-sd-kortet som destintion och välj OK Använd tngentbordet på skärmen för tt ge säkerhetskopieringsfilen ett nmn och tryck på Enter. Hämt den senste progrmvrn 1. Den senste progrmvrn för skärmen finns online och kn ldds ner från Mercurys webbplts på För tt se vilken progrmvruversion du hr v VesselView, sk du strt VesselView. Medn systemet strtr kn du se längst ned till höger på skärmen vilken version v progrmmet du hr. Om VesselView redn är på sk du välj Settings>System>About för tt se den ktuell versionen v VesselView-progrmvrn. MERCURY MARINE Välj VesselView 7-produkt och klick på DOWNLOAD UPGRADE (hämt uppgrdering). 3. Beroende på din dtors säkerhetsinställningr, kn en säkerhetsvrning viss. Klick på Allow (tillåt) för tt fortsätt. 4. Skp en mpp på hårddisken och spr filen där. 5. Om du uppmns tt SAVE (spr) eller RUN (kör) sk du välj SAVE och spr på din hårddisk. OBS! Filen är i llmänhet MB stor. VIKTIGT! En del webbläsre kn ändr filtillägget. Verifier tt filnmnet och -tillägget inte ändrts. Det rätt tillägget efter filnmnet bör vr.upd. Ändr inte nmn på filen eller filtillägget. 6. Efter det tt filen sprts på hårddisken, sk du kopier filen till ett tomt FAT- eller FAT 32-mikro-SD-korts rotktlog och säkerställ tt kortets minne är minst 512 MB. Diskens rotktlog är den överst nivån, där filen inte sk sätts i en mpp. Uppgrder Vesselview Viktigt tt tänk på före och under uppgrderingen: Hr du säkerhetskopiert din ruttpunkter, rutter och spår? 90-8M NOVEMBER 2014 Sid 19 / 22

20 Vrje skärm måste uppgrders särskilt. Det finns inte utomtisk nätverksfunktion som uppgrderr fler VesselView-funktioner smtidigt. Slå inte v skärmen och koppl inte från strömmen under uppgrderingsprocessen. Avlägsn inte mikro-sd-kortet under uppgrderingsprocessen. 1. Verifier tt tändningsnyckeln är v och tt VesselView inte slgits på. OBS! En del instlltioner kn h VesselView påslget vi en dedicerd krets, istället för genom tändningsnyckelkretsen. VIKTIGT! VesselView måste slås v minst 30 sekunder innn progrmvrn uppgrders. 2. Stick in mikro-sd-kortet i kortläsrporten hel vägen tills det klickr och blir på plts. 3. Slå på tändningsnyckeln och verifier tt VesselView är på. 4. Låt systemet strt. Du uppmns på en skärm tt uppgrder eller nnuller. 5. Använd vridknppen för tt mrker uppgrderingsfilen och tyrck på knppen för tt bekräft. Select updte to run 0: Cncel (Do not run updter) *1: VesselView 7-X.0.XX.XXX-XXXXX 6. Slå inte v tändningsnyckeln och VesselView och vlägsn inte heller mikro-sd-kortet medn progrmvrn ldds upp. Denn process kn t fler minuter tt slutför Instlling updte. Plese wit... Do not turn off during updte, s this my dmge your device. 7. När upplddningen är klr sk du vlägsn mikro-sd-kortet och systemet strts utomtiskt på nytt för tt vslut uppgrderingen Updte complete. Plese remove the SD crd to finish. 8. Verifier tt progrmvruversionen som uppgrderts är rätt. Tryck på Go To-knppen, tryck på Settings (inställningr) och vrid knppen till About (om). Tryck på knppen för tt verifier. Den ktuell progrmvruversionen viss. Om du slår v båten i 30 sekunder och sedn slår på den, så viss progrmvruversionen längst ner till höger på den först strtskärmen. Pekskärmsklibrering 1. Stäng v enheten. 2. Tryck och MENU-knppen nedtryckt och slå sedn på enheten Sid 20 / M NOVEMBER 2014

21 3. Håll MENU-knppen nedtryckt medn enheten slås på, tills klibreringsverktygsskärmen viss (c 15 sekunder). TSLIB clibrtion utility Touch crosshir to clibrte Klibreringsverktygsskärmen 4. Tryck på hårkorset på skärmen för tt gör niopunktsklibreringen. 5. Efter klibreringen viss den norml tillämpningsskärmen på enheten M NOVEMBER 2014 Sid 21 / 22
