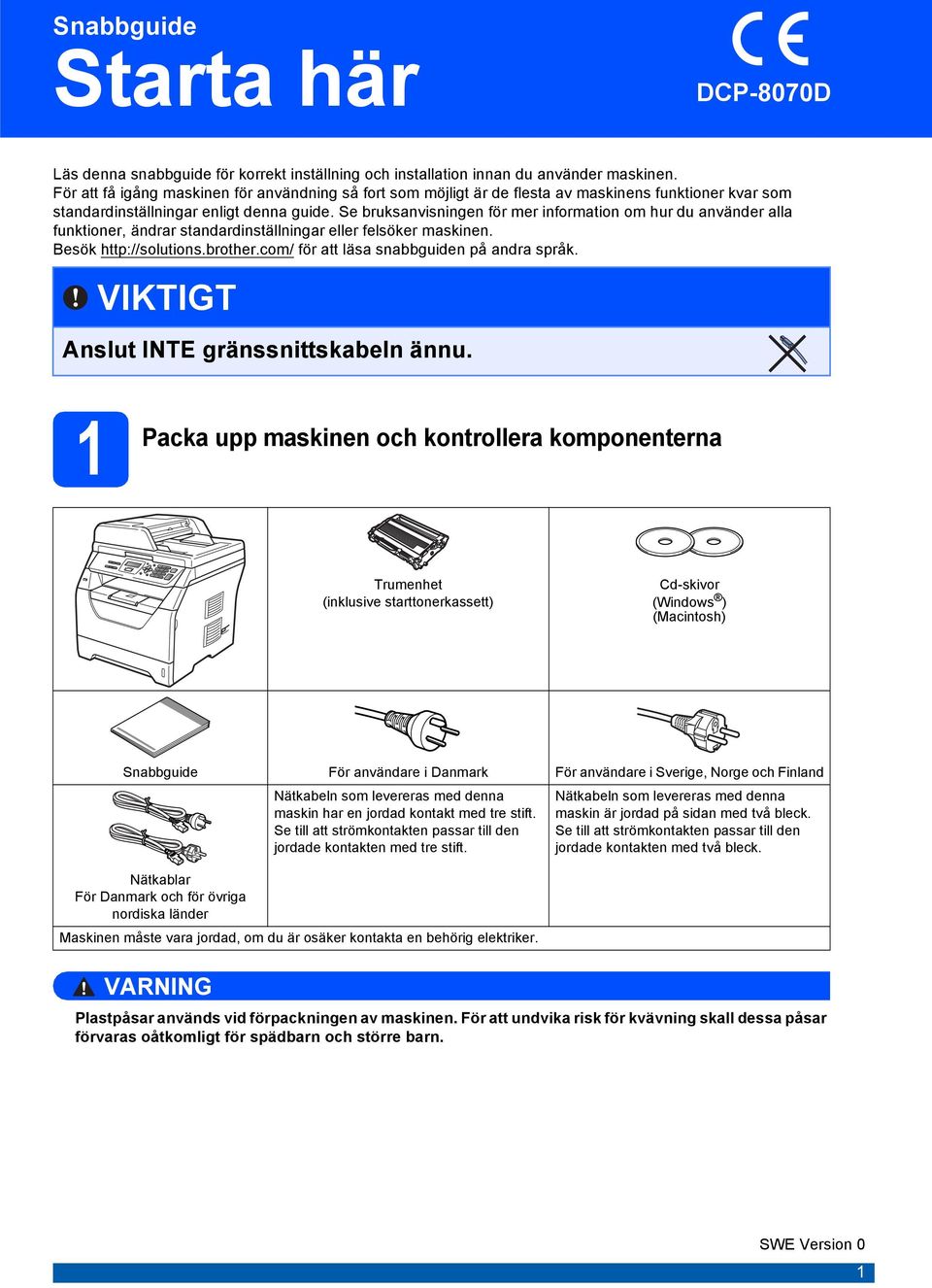

1 Snguide Strt här DCP-8070D Läs denn snguide för korrekt inställning och instlltion innn du nvänder mskinen. För tt få igång mskinen för nvändning så fort som möjligt är de flest v mskinens funktioner kvr som stndrdinställningr enligt denn guide. Se ruksnvisningen för mer informtion om hur du nvänder ll funktioner, ändrr stndrdinställningr eller felsöker mskinen. Besök för tt läs snguiden på ndr språk. Anslut INTE gränssnittskeln ännu. 1 Pck upp mskinen och kontroller komponentern Trumenhet (inklusive strttonerkssett) Cd-skivor (Windows ) (Mcintosh) Snguide För nvändre i Dnmrk För nvändre i Sverige, Norge och Finlnd VARNING Nätkeln som leverers med denn mskin hr en jordd kontkt med tre stift. Se till tt strömkontkten pssr till den jordde kontkten med tre stift. Nätklr För Dnmrk och för övrig nordisk länder Mskinen måste vr jordd, om du är osäker kontkt en ehörig elektriker. Nätkeln som leverers med denn mskin är jordd på sidn med två leck. Se till tt strömkontkten pssr till den jordde kontkten med två leck. Plstpåsr nvänds vid förpckningen v mskinen. För tt undvik risk för kvävning skll dess påsr förvrs oåtkomligt för spädrn och större rn. SWE Version 0 1

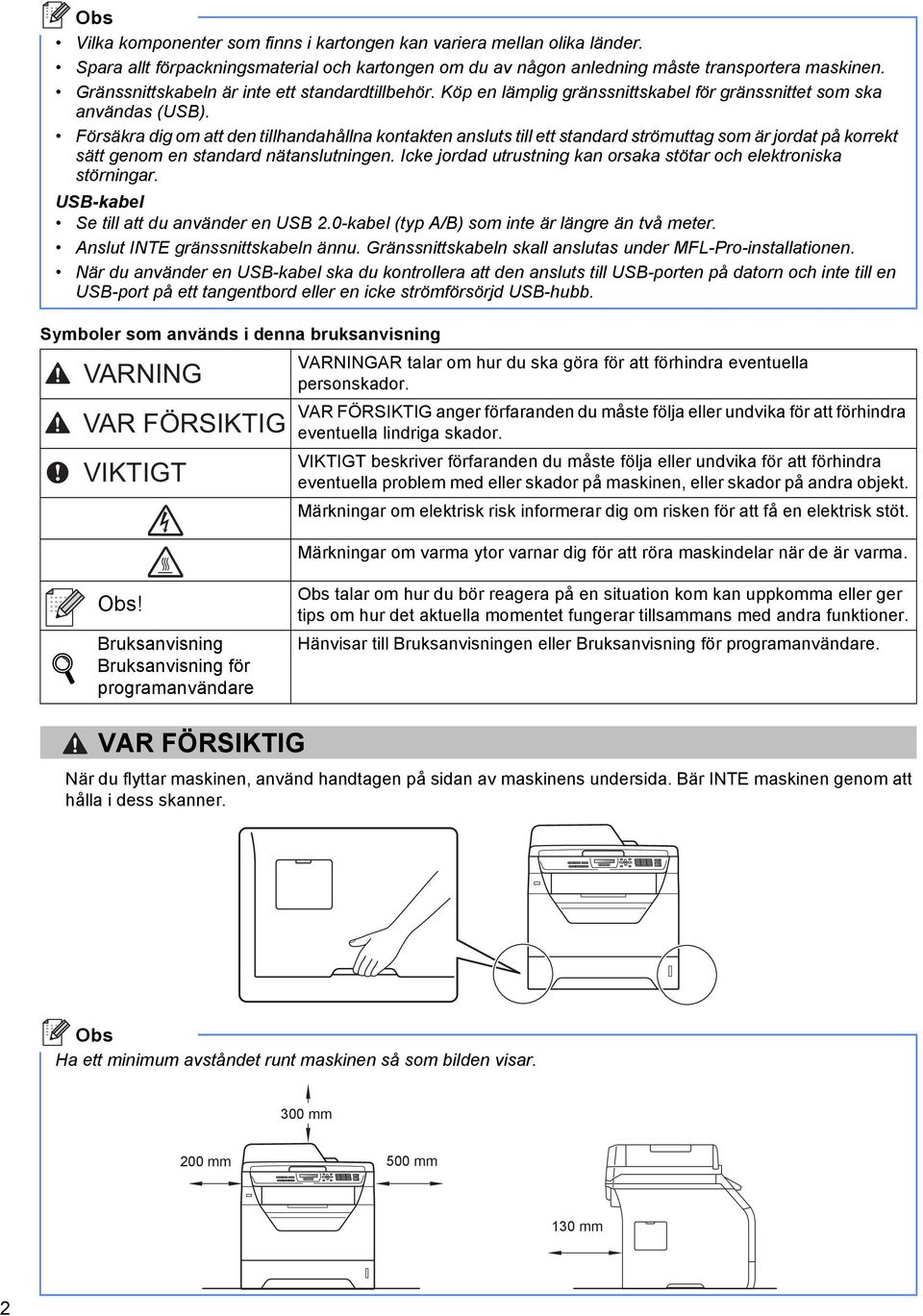

2 Os Vilk komponenter som finns i krtongen kn vrier melln olik länder. Spr llt förpckningsmteril och krtongen om du v någon nledning måste trnsporter mskinen. Gränssnittskeln är inte ett stndrdtillehör. Köp en lämplig gränssnittskel för gränssnittet som sk nvänds (USB). Försäkr dig om tt den tillhndhålln kontkten nsluts till ett stndrd strömuttg som är jordt på korrekt sätt genom en stndrd nätnslutningen. Icke jordd utrustning kn orsk stötr och elektronisk störningr. USB-kel Se till tt du nvänder en USB 2.0-kel (typ A/B) som inte är längre än två meter. Anslut INTE gränssnittskeln ännu. Gränssnittskeln skll nsluts under MFL-Pro-instlltionen. När du nvänder en USB-kel sk du kontroller tt den nsluts till USB-porten på dtorn och inte till en USB-port på ett tngentord eller en icke strömförsörjd USB-hu. Symoler som nvänds i denn ruksnvisning VARNING VAR FÖRSIKTIG VARNINGAR tlr om hur du sk gör för tt förhindr eventuell personskdor. VAR FÖRSIKTIG nger förfrnden du måste följ eller undvik för tt förhindr eventuell lindrig skdor. eskriver förfrnden du måste följ eller undvik för tt förhindr eventuell prolem med eller skdor på mskinen, eller skdor på ndr ojekt. Märkningr om elektrisk risk informerr dig om risken för tt få en elektrisk stöt. Märkningr om vrm ytor vrnr dig för tt rör mskindelr när de är vrm. Os! Bruksnvisning Bruksnvisning för progrmnvändre Os tlr om hur du ör reger på en sitution kom kn uppkomm eller ger tips om hur det ktuell momentet fungerr tillsmmns med ndr funktioner. Hänvisr till Bruksnvisningen eller Bruksnvisning för progrmnvändre. CAUTION VAR FÖRSIKTIG När du flyttr mskinen, nvänd hndtgen på sidn v mskinens undersid. Bär INTE mskinen genom tt håll i dess sknner. Os H ett minimum vståndet runt mskinen så som ilden visr. 300 mm 200 mm 500 mm 130 mm 2

3 2 Instller trummn och tonerkssetten d Skk dem försiktigt från sid till sid fler gånger för tt fördel tonerpulvret jämnt inuti kssetten. Anslut INTE gränssnittskeln ännu. T ort skyddstejpen och filmen som täcker kopieringsglset. Tryck på låsknppen och öppn den främre luckn. e Tryck in trummn i mskinen tills den klickr på plts. 1 f Stäng mskinens främre luck. c Pck upp trummn och tonerkssetten. 3

4 3 Fyll på ppper i pppersfcket Dr ut pppersfcket helt ur mskinen. d Lägg ppper i fcket och se till tt det inte överstiger mrkeringen för högst tillåtn rkhöjd. Den sid du vill skriv på sk vr vänd nedåt. 1 Tryck ned den lå spärren till pppersguidern och npss pppersguidern efter den pppersstorlek som du nvänder. Kontroller tt guidern sitter ordentligt i skårorn. e f Kontroller tt pppersguidern rör ppperets sidor så tt det mts korrekt. Sätt tillk pppersfcket ordentligt i mskinen. Kontroller tt det är ordentligt istt i mskinen. Vik upp stödfliken så tt pppret inte glider v utmtningsfcket med textsidn nedåt. 1 c Om du luftr pppersrken väl minskr du risken för tt ppper fstnr eller mts fel. 1 4

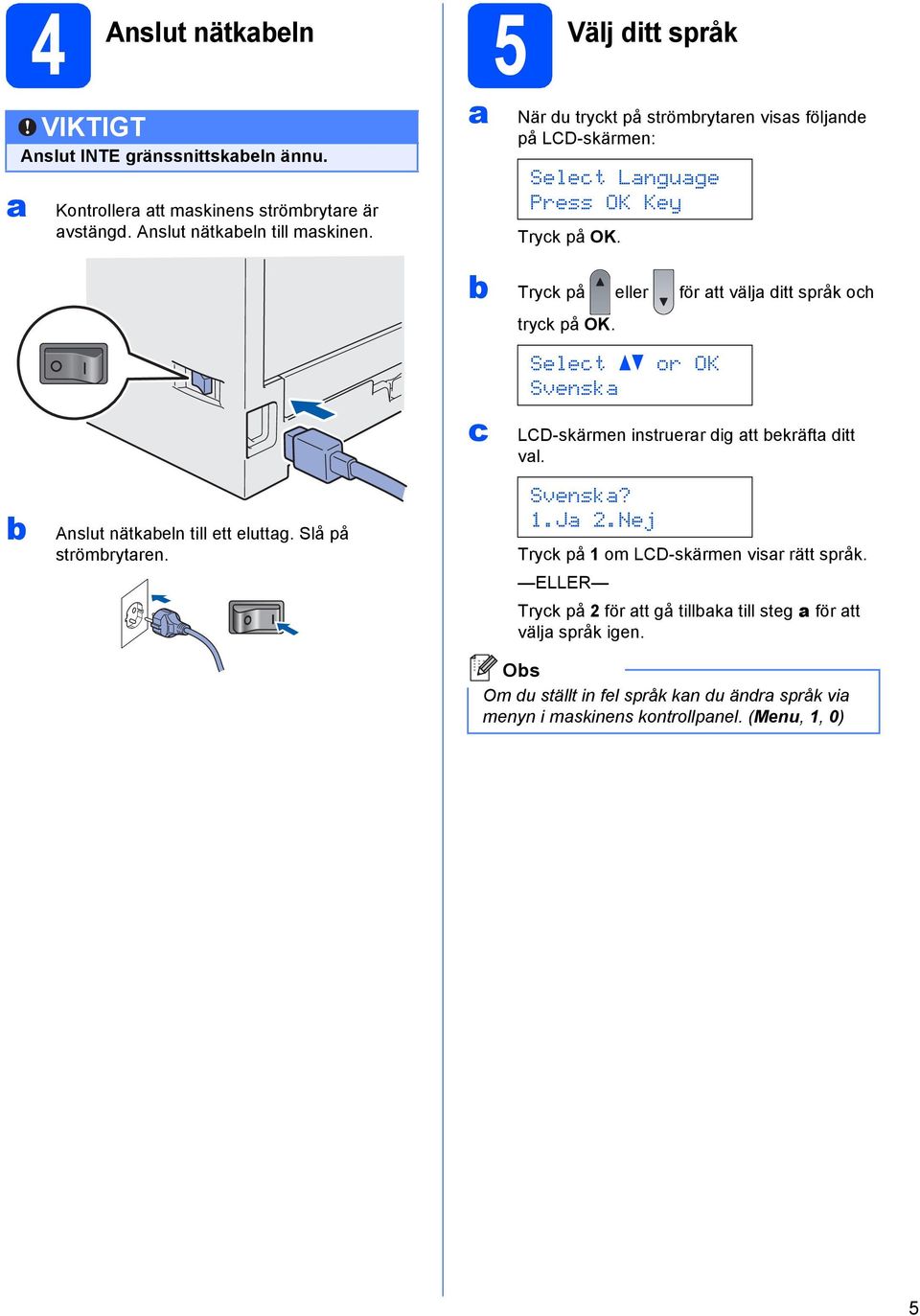

5 4 Anslut nätkeln Anslut INTE gränssnittskeln ännu. Kontroller tt mskinens strömrytre är vstängd. Anslut nätkeln till mskinen. 5 Välj ditt språk När du tryckt på strömrytren viss följnde på LCD-skärmen: Select Lnguge Press OK Key Tryck på OK. Anslut nätkeln till ett eluttg. Slå på strömrytren. Tryck på eller för tt välj ditt språk och tryck på OK. c Select or OK Svensk LCD-skärmen instruerr dig tt ekräft ditt vl. Svensk? 1.J 2.Nej Tryck på 1 om LCD-skärmen visr rätt språk. ELLER Tryck på 2 för tt gå tillk till steg för tt välj språk igen. Os Om du ställt in fel språk kn du ändr språk vi menyn i mskinens kontrollpnel. (Menu, 1, 0) 5

6 6 Juster LCD-skärmens kontrst (vid ehov) Om du hr svårt för tt läs det som står på LCDskärmen kn du försök tt ändr kontrstinställningen. Tryck på 1. c Tryck på 5. Tryck på Menu. d Tryck på om du vill ök kontrsten. ELLER f g h Ange dg med två siffror med de kominerde siffer- och okstvsknpprn och tryck på OK. Dtum och tid Dg:25 (skriv t.ex. 2, 5). Ange tiden med de kominerde siffer- och okstvsknpprn i 24-timmrsformt och tryck på OK. Dtum och tid Tid:15:25 (skriv t.ex. 1 5, 2 5 för 15.25). Tryck på Stop/Exit. e 7 Ställ Tryck på Tryck på OK. Tryck på Stop/Exit. om du vill minsk kontrsten. in dtum och tid Med denn inställning kn mskinen nmnge filer som skpts med funktionen Sknn till USB. Tryck på 5. c Tryck på 1. d e Tryck på Menu. Ange de två sist siffrorn i årtlet med de kominerde siffer- och okstvsknpprn och tryck på OK. Dtum och tid År:2009 (skriv t.ex. 0, 9 för 2009). Ange månd med två siffror med de kominerde siffer- och okstvsknpprn och tryck på OK. Dtum och tid Månd:03 (skriv t.ex. 0, 3 för mrs). 8 Automtisk sommrtid Du kn ställ in mskinen så tt den utomtiskt växlr melln sommr- och vintertid. Den ställer frm sig en timm på våren och drr tillk sig en timm på hösten. Tryck på 5. c Tryck på 2. Tryck på Menu. d Tryck på eller för tt välj På (eller Av). Tryck på OK. e Tryck på Stop/Exit. 6

7 9 Välj din nslutningstyp För nvändre v USB-gränssnitt Windows, gå till sidn 8 Mcintosh, gå till sidn 12 Windows USBMcintosh 7

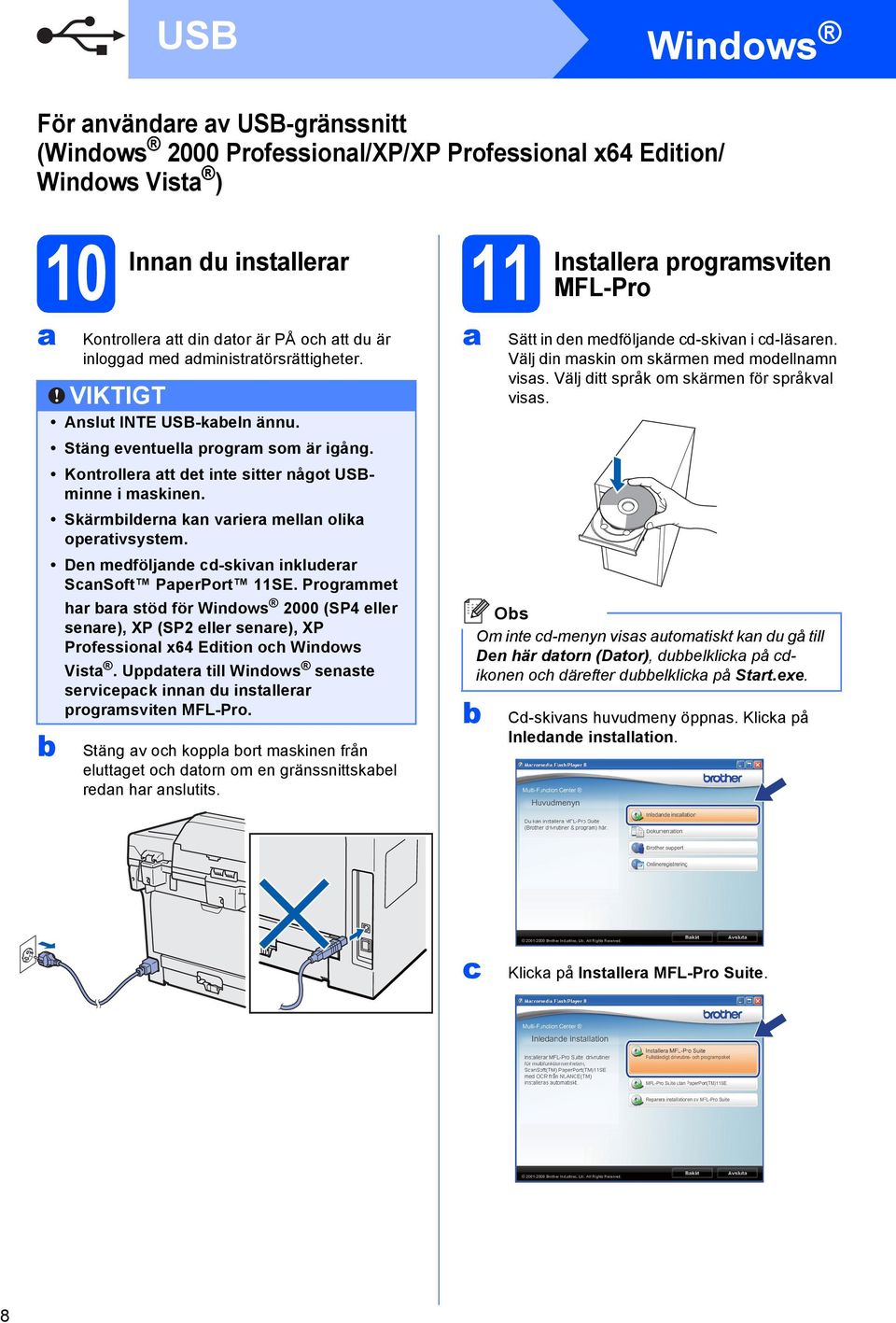

8 USB Windows För nvändre v USB-gränssnitt (Windows 2000 Professionl/XP/XP Professionl x64 Edition/ Windows Vist ) 10 Innn du instllerr Kontroller tt din dtor är PÅ och tt du är inloggd med dministrtörsrättigheter. Anslut INTE USB-keln ännu. Stäng eventuell progrm som är igång. Kontroller tt det inte sitter något USBminne i mskinen. Skärmildern kn vrier melln olik opertivsystem. Den medföljnde cd-skivn inkluderr ScnSoft PperPort 11SE. Progrmmet hr r stöd för Windows 2000 (SP4 eller senre), XP (SP2 eller senre), XP Professionl x64 Edition och Windows Vist. Uppdter till Windows senste servicepck innn du instllerr progrmsviten MFL-Pro. Stäng v och koppl ort mskinen från eluttget och dtorn om en gränssnittskel redn hr nslutits. 11 Instller progrmsviten MFL-Pro Sätt in den medföljnde cd-skivn i cd-läsren. Välj din mskin om skärmen med modellnmn viss. Välj ditt språk om skärmen för språkvl viss. Os Om inte cd-menyn viss utomtiskt kn du gå till Den här dtorn (Dtor), duelklick på cdikonen och därefter duelklick på Strt.exe. Cd-skivns huvudmeny öppns. Klick på Inlednde instlltion. c Klick på Instller MFL-Pro Suite. 8

9 USB Windows Os Om instlltionen inte fortsätter utomtiskt öppnr du huvudmenyn igen genom tt plock ur och sätt in cd-skivn igen, eller genom tt duelklick på progrmfilen Strt.exe i rotmppen. Fortsätt från steg c för tt instller progrmsviten MFL-Pro Suite. För Windows Vist, när skärmen Kontroll v nvändrkonto viss, klick på Tillåt. d När fönstret ScnSoft PperPort 11SE Licensvtl viss klickr du på J om du ccepterr progrmmets Licensvtl. g h Välj Stndrd och klick sedn på Näst. Instlltionen fortsätter. Os Om du vill instller PS-drivrutinen (Brothers BR- Script-drivrutin), välj Anpssd och följ sedn instruktionern på skärmen. När skärmilden Välj funktioner viss mrkerr du PS skrivrdrivrutin och fortsätter sedn tt följ instruktionern på skärmen. Om du inte vill övervk mskinens sttus och felmeddelnden från din dtor vmrkerr du Aktiver Sttusövervkning och klickr på Näst. Windows USBMcintosh e f Instlltionen v ScnSoft PperPort 11SE strtr utomtiskt och sedn instllers progrmsviten MFL-Pro. När fönstret Licensvtl i Brothers progrmsvit MFL-Pro viss klickr du på J om du ccepterr progrmmets Licensvtl. i Gå till näst steg när denn skärmild viss. 9

10 USB Windows 12 Anslut USB-keln 13 Anslut nätkeln Anslut INTE mskinen till en USB-port på ett tngentord eller en icke strömförsörjd USB-hu. Anslut mskinen direkt till din dtor. Anslut nätkeln till ett eluttg. Slå på strömrytren. T ort etiketten som täcker USB-porten. Anslut USB-keln till den USB-kontkt på mskinen som är märkt med symolen. Anslut sedn keln till din dtor. Instlltionen v Brother-drivrutinern strtr utomtiskt. Skärmildern viss en efter den ndr. Avryt INTE någon v skärmildern under instlltionen. Det kn t någr sekunder innn skärmildern viss. När skärmilden Onlineregistrering viss gör du ditt vl och följer instruktionern på skärmen. När du hr slutfört registreringsprocessen sk du stäng weläsren för tt återgå till dett fönster. Klick sedn på Näst. 10

11 USB Windows 14 Slutför och strt om Klick på Slutför för tt strt om din dtor. Du måste logg in med dministrtörsrättigheter när dtorn strtts om. Os XML Pper Specifiction skrivrdrivrutin XML Pper Specifiction-skrivrdrivrutinen är den mest lämplig drivrutinen när du skriver ut från progrm som nvänder XML Pper Specifiction-dokument. Vänligen ldd ner den senste drivrutinen vi Brother Solutions Center på Windows USBMcintosh Os Om ett felmeddelnde viss under progrminstlltionen sk du kör Instlltionsdignostik som finns under Strt/All Progrm/Brother /DCP-XXXX (där DCP-XXXX är din modells nmn). På skärmilden Sök efter uppdteringr v inyggd progrmvr väljer du den inställning för den inyggd progrmvrn (firmwre) du vill h och klickr på OK. Om du stängt v inställningen för sttusövervkren i steg h viss inte skärmilden. Os Tillgång till Internet krävs för uppdtering v den inyggd progrmvrn (firmwre). Slutför Instlltionen är nu klr. 11

12 USB Mcintosh För nvändre v USB-gränssnitt (Mc OS X eller senre) 10 Innn du instllerr Kontroller tt din mskin och tt din Mcintosh är PÅ. Du måste vr inloggd med dministrtörsrättigheter. Kontroller tt det inte sitter något USB-minne i mskinen. Anslut USB-keln till den USB-kontkt på mskinen som är märkt med symolen. Anslut sedn keln till din dtor. 11 Anslut USB-keln Anslut INTE mskinen till en USB-port på ett tngentord eller en icke strömförsörjd USB-hu. Anslut mskinen direkt till din Mcintosh. 12 Instller progrmsviten MFL-Pro Sätt in den medföljnde cd-skivn i cd-läsren. T ort etiketten som täcker USB-porten. Duelklick på Strt Here OSX för tt instller. H tålmod, det tr någr sekunder innn progrmmet hr instllerts. Slutför instlltionen genom tt klick på Omstrt. Os Läs Bruksnvisningen för progrmnvändre på cd-skivn om du vill instller PS-drivrutinen (Brothers BR-Script-drivrutin). 12

13 USB Mcintosh c d Brother progrmvrn söker efter Brotherenheter. Under denn tid viss följnde skärm. Välj mskinen i listn och klick sedn på OK. 13 Instller Presto! PgeMnger OCR-funktioner läggs till i Brother ControlCenter2 när Presto! PgeMnger instllerts. Du kn enkelt sknn, del och orgniser fotogrfier och dokument med hjälp v Presto! PgeMnger. Duelklick på Presto! PgeMnger och följ instruktionern på skärmen. Windows USBMcintosh e Klick på OK när denn skärm viss. Instlltionen v progrmsviten MFL-Pro är nu klr. Gå till steg 12 på sidn 13. Slutför Instlltionen är nu klr. 13

14 Annn informtion Använd mskinen på ett säkert sätt Spr dess instruktioner för frmtid ehov och läs dem innn du försöker dig på något underhållsrete. VARNING Det finns elektroder med hög spänning inuti mskinen. Innn du rengör mskinens insid måste nätkeln drs ut ur vägguttget. Då undviker du tt få en elektrisk stöt. T INTE i kontkten med våt händer. Då kn du få en elektrisk stöt. Kontroller lltid tt kontkten är ordentligt istt. Denn produkt måste instllers när ett vägguttg som är lättåtkomligt. I en nödsitution måste du dr ut kontkten ur vägguttget för tt strömmen sk stängs v helt. Använd INTE någr lättntändlig medel, spryer eller orgnisk lösningr/vätskor som innehåller lkohol/mmonik när mskinens in- eller utsid rengörs. Det kn led till rnd eller elektrisk stötr. Referer till Rutinunderhåll i Bruksnvisningen för informtion om rengöring v mskinen. Använd INTE en dmmsugre för tt städ upp spilld toner. Dett kn få tonerdmmet tt ntänd inuti dmmsugren och eventuellt strt en rnd. Avlägsn försiktigt tonerdmm med en torr, mjuk, luddfri trs och kst ort den enligt lokl estämmelser. 14

15 Annn informtion CAUTION VAR FÖRSIKTIG När du precis nvänt mskinen kn viss intern delr vr extremt vrm. När du öppnr mskinens främre eller kre luck sk du INTE rör vid de delr som viss som skuggde på ildern. Undvik personskd genom tt inte plcer händern över knten under dokumentlocket eller sknnerlocket som på figuren. Stick inte in fingrrn i området som viss på ildern eftersom du kn skd dig. Fixeringsenheten är märkt med en vrningsetikett. T INTE ort etiketten och skd den INTE. 15

16 Annn informtion Bestämmelser EG konformitetsförklring IEC A2:2001-Specifiktioner Den här mskinen är en klss 1-lserprodukt enligt definitionen i IEC A2:2001- specifiktionern. Etiketten nedn förekommer i de länder som stipulerr dett. CLASS 1 LASER PRODUCT APPAREIL À LASER DE CLASSE 1 LASER KLASSE 1 PRODUKT Mskinen är utrustd med en klss 3B-lserdiod som vger osynlig lserstrålning i sknnerenheten. Sknnerenheten får inte öppns under någr omständigheter. Inre lserstrålning Våglängd: nm Uteffekt: mx. 5 mw. Lserklss: Klss 3B VARNING Bruk v reglge, justeringr eller procedurer som inte klrt nges i den här ruksnvisningen kn led till frlig strålning. KLASS 1 LASERAPPARAT VARNING EG konformitetsförklring Tillverkre Brother Industries Ltd., 15-1, Neshiro-cho, Mizuho-ku, Ngoy , Jpn Anläggning Brother Technology (Shenzhen) Ltd., NO6 Gold Grden Ind. Nnling Buji, Longgng, Shenzhen, Kin Om pprten nvänds på nnt sätt än vd som specificers i denn Bruksnvisning, kn nvändren utsätts för osynlig lserstrålning, som överskrider gränsen för lserklss 1. Frånkoppling Denn produkt måste instllers när ett vägguttg som är enkelt tt komm åt. Vid nödfll måste du dr ur nätsldden från vägguttget för tt ryt strömtillförseln totlt. Intygr härmed tt: Produkteskrivning Produktnmn : Lserskrivre : DCP-8070D Rdiostörning Denn produkt överensstämmer med EN55022 (CISPR-puliktion 22)/Klss B. överensstämmer med estämmelsern i tillämpt direktiv: Lågspänningsdirektiv 2006/95/EG och Direktivet för elektromgnetisk komptiilitet 2004/108/EG. Stndrder som gäller: Hrmoniserd: Säkerhet EN :2006 EMC EN55022:2006 klss B EN55024: A1: A2:2003 EN :2006 EN : A1: A2:2005 Året då CE-märkning strtdes: 2008 Utfärdt v : Brother Industries, Ltd. Dtum : 30 septemer 2008 Plts : Ngoy, Jpn 16
