2 MasterConcept the Master BIM plattform

3 Vad löser MasterConcept i BIM Säkerhetshantering kring Revit modeller och filer med tillhörande revision och versionshantering Användarkontroll och namngivning IEC/ISO strukturhantering 3D modellens Objekt görs tillgängliga utanför 3D modellen för Editering, Mängdhantering och Beräkningar Alla aspekter av objektet kan läggas till i MasterConcept nd MasterConcept hanterar 2D exporterade dokument med : Ursprung från 3D modell Revision Projekt och faser

4 IEC/ISO Structuring principles and reference designations Part 12: Buildings and building services En ny standard som täcker in BIM Byggnadskonstruktion Byggnadsfunktion

5 IEC/ISO Structuring principles and reference designations Part 12: Buildings and building services Byggnadskonstruktion Byggnadsfunktioner Heating, ventilation and air conditioning (HVAC) Automationssystem Kylsystem Värmesystem Byggnads el Belysningssystem Bevakningssystem

6 CAD- Driver konceptet utökat och kompletterat Autodesk Revit helt integrerat MasterConcept 3D hantering för Revit modeller MasterConcept Objekt hantering direkt i Revit Exportering av 2D filer och dokument

7 MasterConcept utökat med 100 objektklasser för BIM DI; Design Interior DE; Design Exterior SE; Structure Elements VE; Ventilation WS; Water System Kompletteringar till existerande AC Distribution AC Distribution AC Föredelning 交流配电 Accessory Accessory Rörtillbehör 附件 Accessory Accessory Rörtillbehör 附件 Air conditioning unit Air conditioning unit Luftkonditioneringsenhet 空调箱 Alarm device Alarm device Larmenhet 报警装置 Anchor bolt Anchor bolt Ankarbult 锚杆 Awning Awning Markis 雨蓬 Balcony terrace Balcony terrace Balkong 阳台露台 Baseboard Baseboard List 底板 Beam column joint Beam column joint Balkfäste 梁柱节点 Beam concrete Beam concrete Balk betong 梁 Beam steel Beam steel Balk stål 梁 Beam-column facing Beam-column facing Pelaryta 梁柱饰面 Bench Bench Sittbänk 座凳 Board Board Skiva 板 Boiler Boiler Kokare 锅炉 Bracing Bracing Stag 支撑 Bridge Bridge Bro 桥 Building connections Building connections Byggnadsförbindelser 建筑连接件 Bulk water ditch Bulk water ditch Regnvattendike 散水明沟 Cable tray accessories Cable tray accessories Tillbehör kabelränna 桥架配件 Capping Capping Toppinklädnad 压顶 Ceiling facing Ceiling facing Takyta inomhus 天花饰面 Column concrete Column concrete Pelare betong 柱 Column steel Column steel Pelare stål 柱 Compensator Compensator Kompensator 补偿器 Concrete pile Concrete pile Påle betong 混凝土桩 Connection accessories Connection accessories Kopplingar tillägg 连接附件 Cornice Cornice Kornisch 檐口 Curtain wall Curtain wall Fasad 幕墙 Damper Damper Spjäll 阀门 DC Distribution DC Distribution DC Distribution 直流配电 Deformation joints Deformation joints Deformationkoppling 变形缝 Distribution box Distribution box Fördelare 配电箱 Drains Drains Dränering 排水口

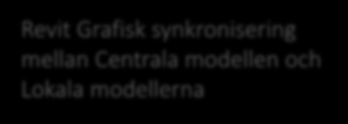

8 MasterConcept och Autodesk Revit 3D modell Revit Grafisk synkronisering mellan Centrala modellen och Lokala modellerna Revit Central Modell MasterConcept checkar ut Central modellen samt lokala modeller åt användarna MasterConcept

9 MasterConcept och Autodesk Revit Objekt data Revit Central Modell MasterConcept skapar matchande objekt och länkar samman dessa enligt konfigurationen VAD som skall skapas MasterConcept kopplar samman Revit Parametrar med Objekt egenskaper som uppdateras mellan 3D modellen och MasterConcept

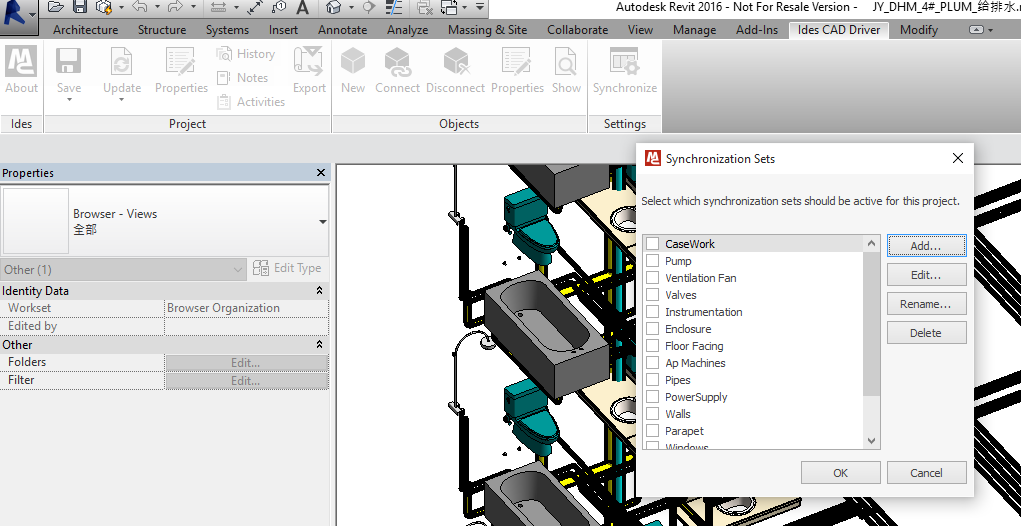

10 Synkronisering och konfiguration

11 Konfiguration och mappning

12 Vad finns det i modellen?

13 MasterConcept och Autodesk Revit ritnings export MasterConcept registrerar Ritningar inuti Revit modell och håller automatiskt koll på nya revisioner av exporterade DWG filer. Revit Central Modell

14 Exportmotor för mängdhantering av dokument
