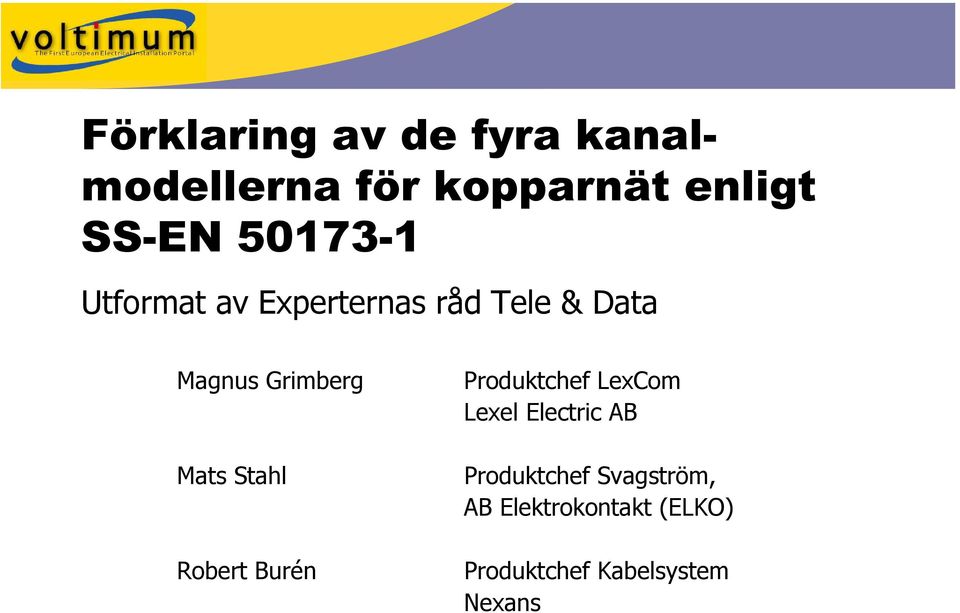

1 Förklaring av de fyra kanalmodellerna för kopparnät enligt SS-EN Utformat av Experternas råd Tele & Data Magnus Grimberg Mats Stahl Robert Burén Produktchef LexCom Lexel Electric AB Produktchef Svagström, AB Elektrokontakt (ELKO) Produktchef Kabelsystem Nexans

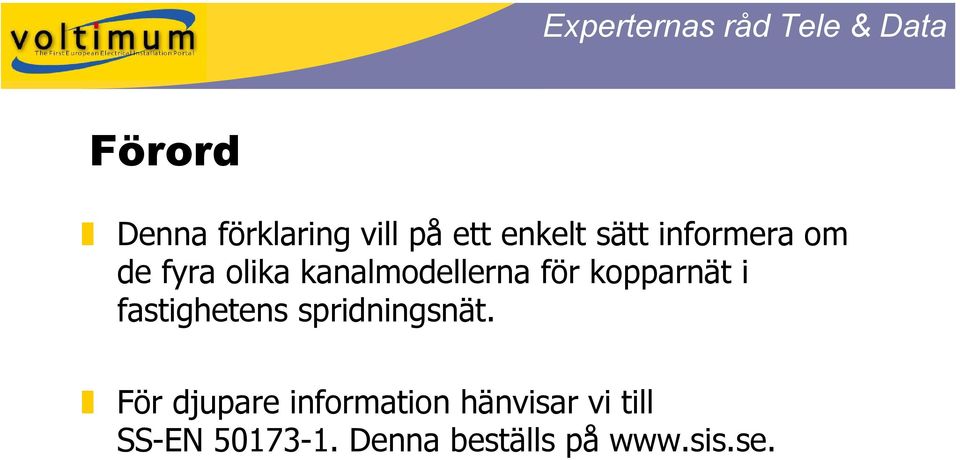

2 Förord Denna förklaring vill på ett enkelt sätt informera om de fyra olika kanalmodellerna för kopparnät i fastighetens spridningsnät. För djupare information hänvisar vi till SS-EN Denna beställs på

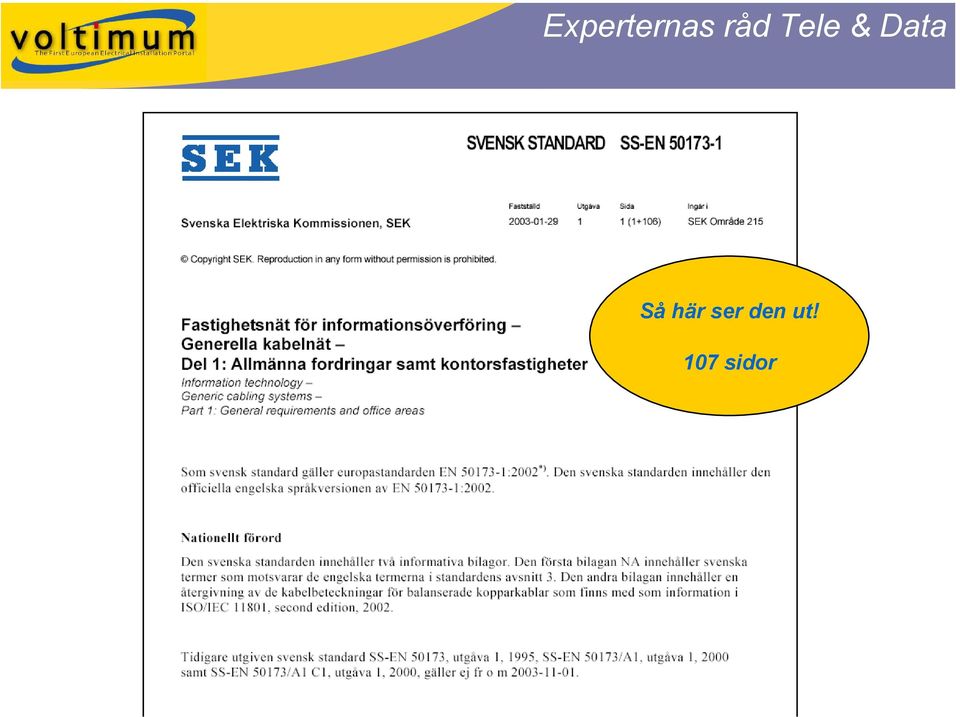

3 Så här ser den ut! 107 sidor

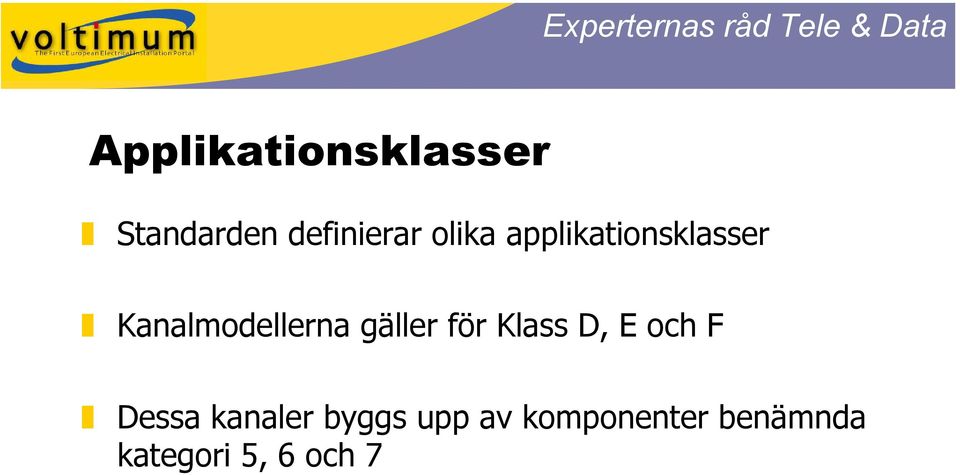

4 Applikationsklasser Standarden definierar olika applikationsklasser Kanalmodellerna gäller för Klass D, E och F Dessa kanaler byggs upp av komponenter benämnda kategori 5, 6 och 7

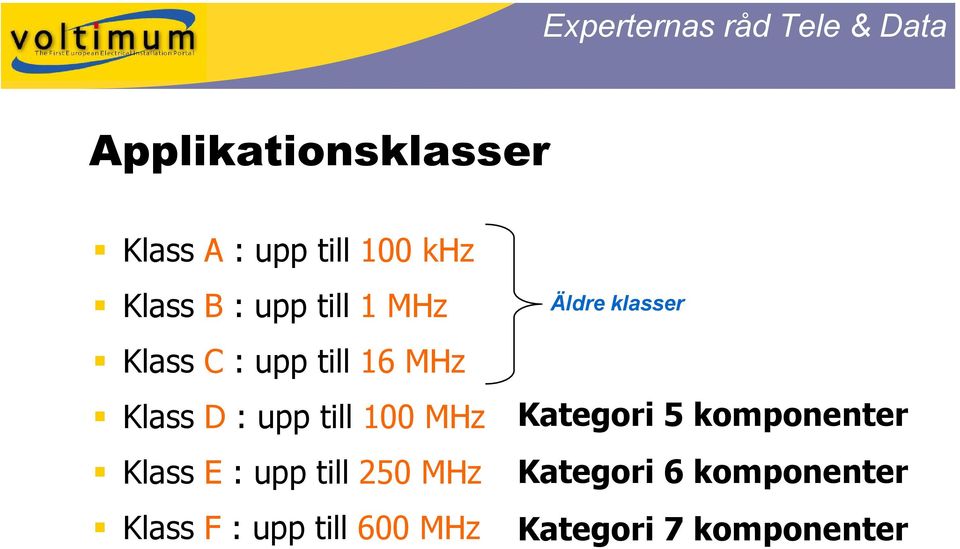

5 Applikationsklasser Klass A : upp till 100 khz Klass B : upp till 1 MHz Klass C : upp till 16 MHz Klass D : upp till 100 MHz Klass E : upp till 250 MHz Klass F : upp till 600 MHz Äldre klasser Kategori 5 komponenter Kategori 6 komponenter Kategori 7 komponenter

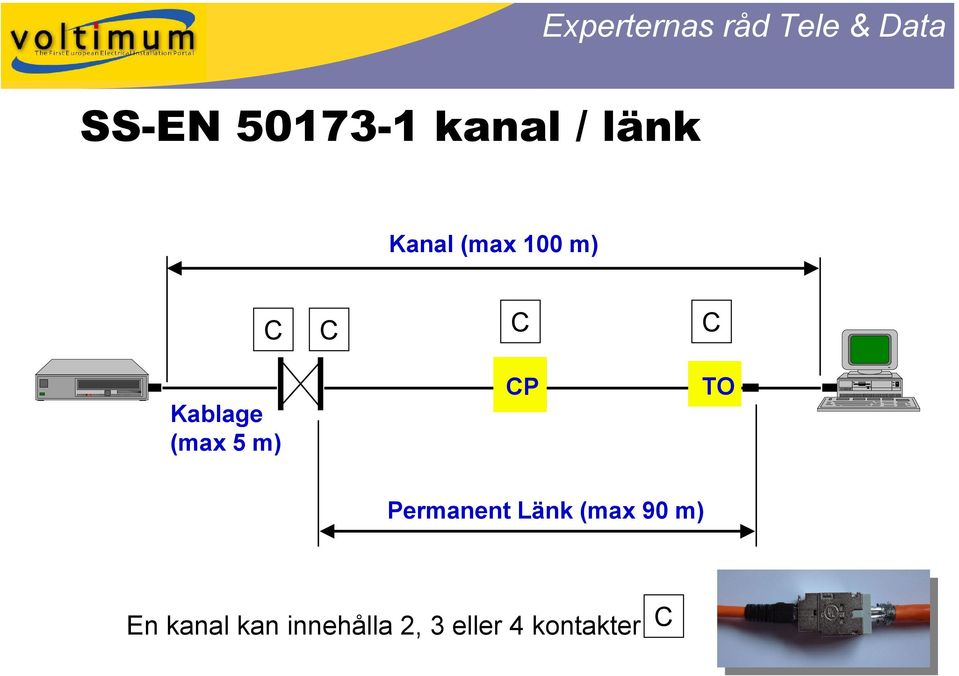

6 SS-EN kanal / länk Kanal (max 100 m) C C C C Kablage (max 5 m) CP TO Permanent Länk (max 90 m) En kanal kan innehålla 2, 3 eller 4 kontakter C

7 De fyra kanalmodellerna

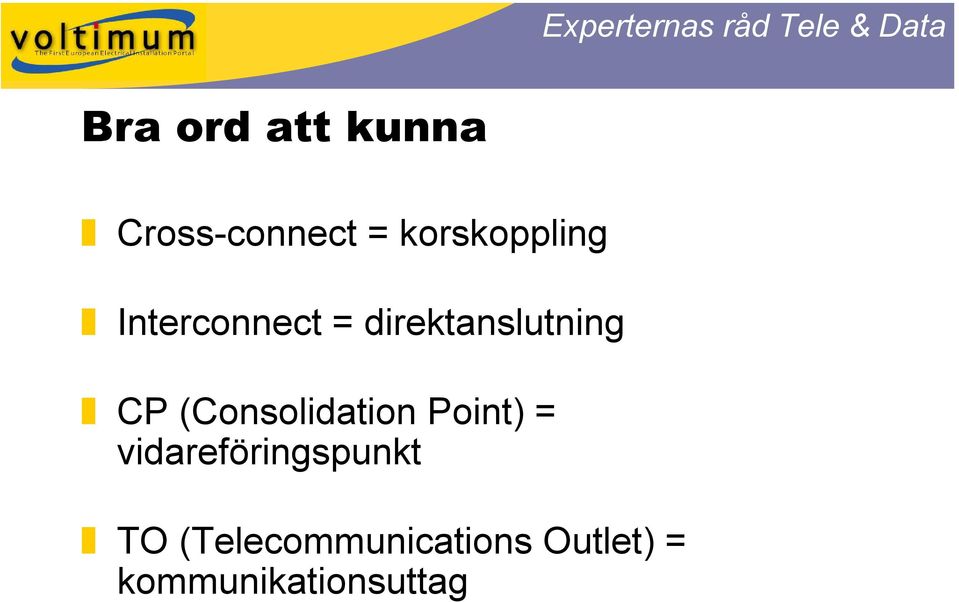

8 Bra ord att kunna Cross-connect = korskoppling Interconnect = direktanslutning CP (Consolidation Point) = vidareföringspunkt TO (Telecommunications Outlet) = kommunikationsuttag

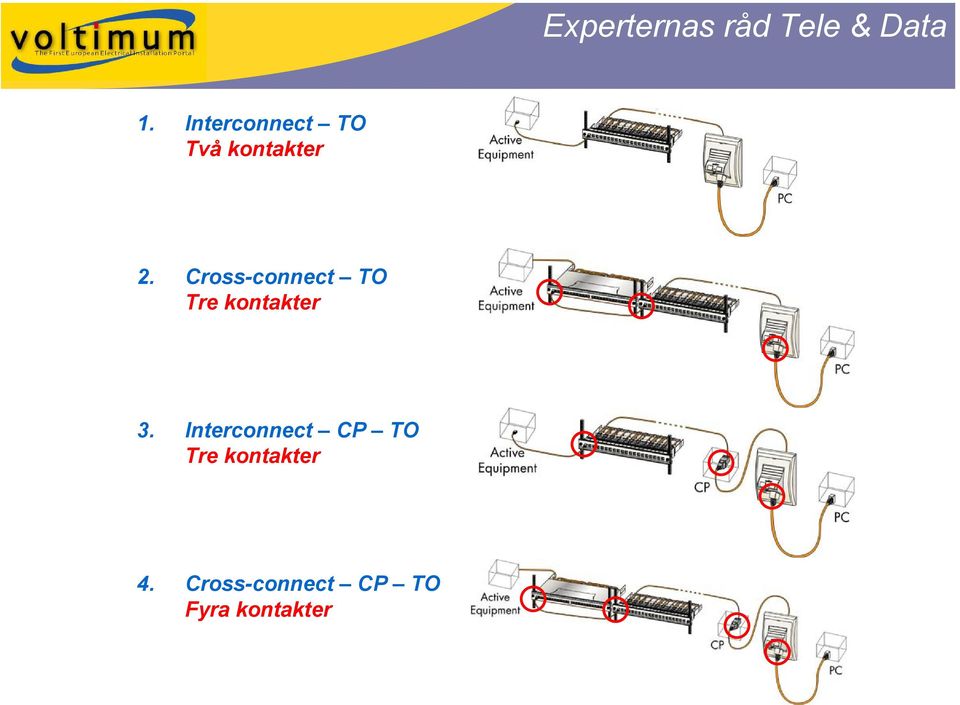

9 1. Interconnect TO Två kontakter 2. Cross-connect TO Tre kontakter 3. Interconnect CP TO Tre kontakter 4. Cross-connect CP TO Fyra kontakter

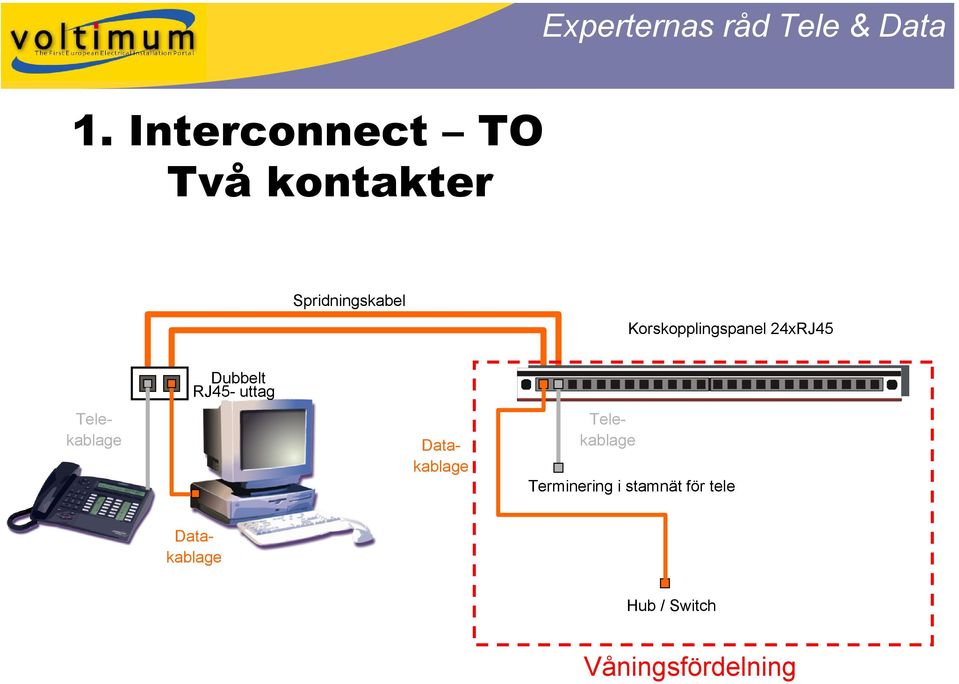

10 1. Interconnect TO Två kontakter Spridningskabel Korskopplingspanel 24xRJ45 Dubbelt RJ45- uttag Datakablage Telekablage Datakablage Telekablage Terminering i stamnät för tele Hub / Switch Våningsfördelning

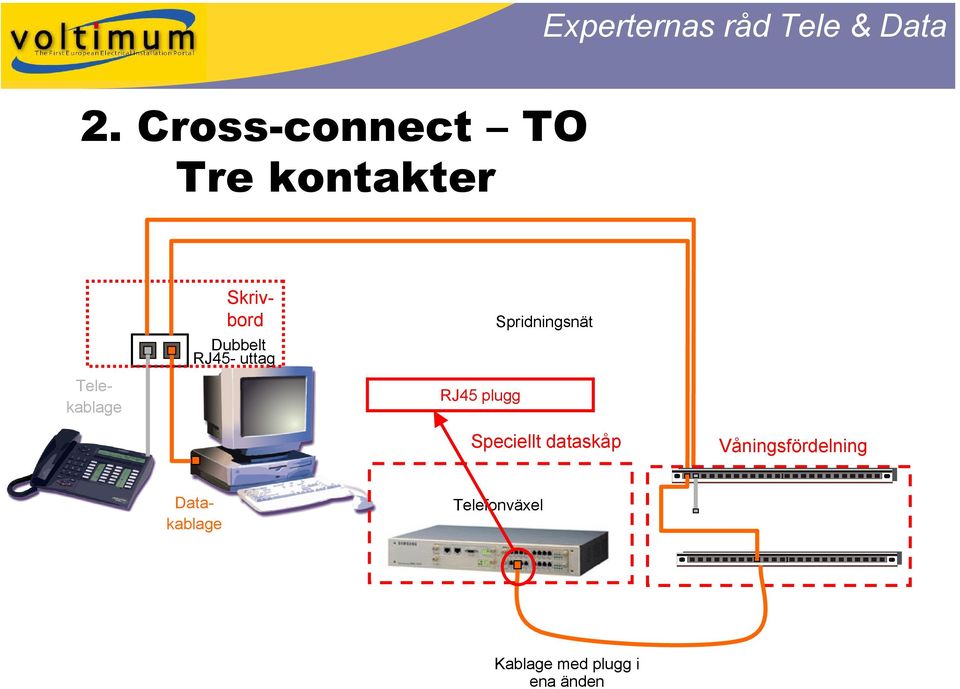

11 2. Cross-connect TO Tre kontakter Datakablage Telekablage Skrivbord Dubbelt RJ45- uttag RJ45 plugg Spridningsnät Speciellt dataskåp Våningsfördelning Telefonväxel Kablage med plugg i ena änden

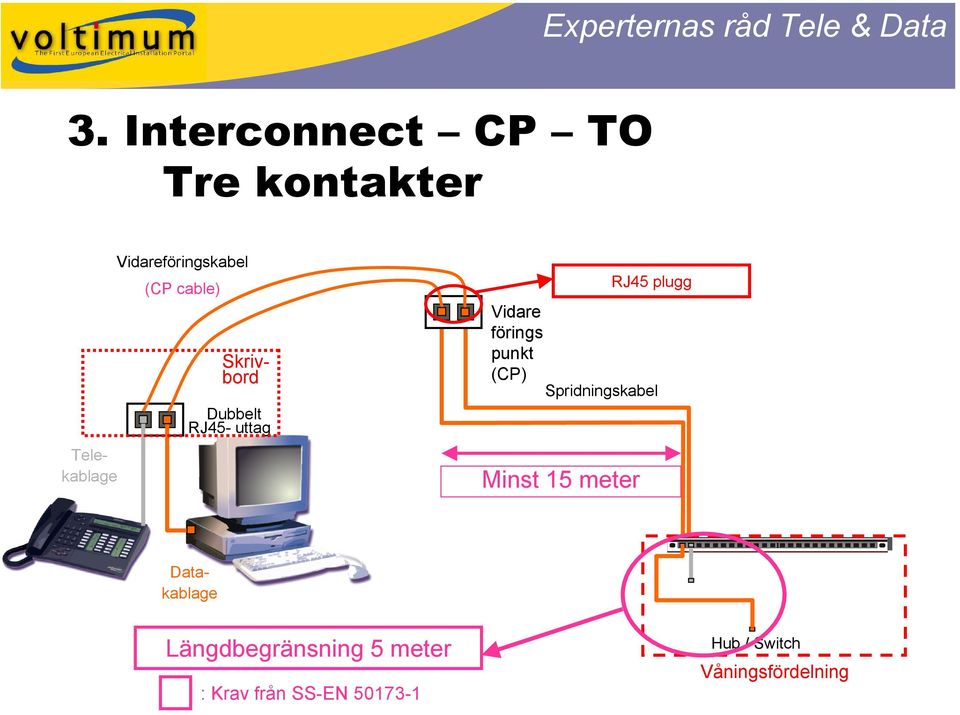

12 3. Interconnect CP TO Tre kontakter Vidareföringskabel (CP cable) Datakablage Telekablage Skrivbord Dubbelt RJ45- uttag Vidare förings punkt (CP) Spridningskabel Minst 15 meter RJ45 plugg Längdbegränsning 5 meter : Krav från SS-EN Hub / Switch Våningsfördelning

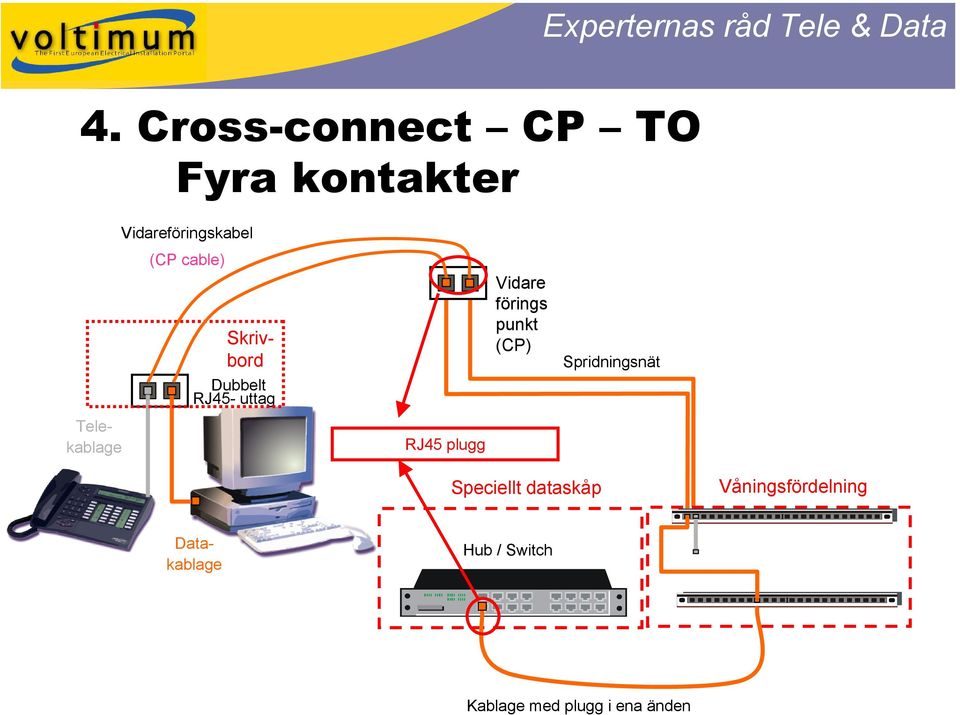

13 4. Cross-connect CP TO Fyra kontakter Vidareföringskabel (CP cable) Datakablage Telekablage Skrivbord Dubbelt RJ45- uttag RJ45 plugg Vidare förings punkt (CP) Spridningsnät Speciellt dataskåp Våningsfördelning Hub / Switch Kablage med plugg i ena änden

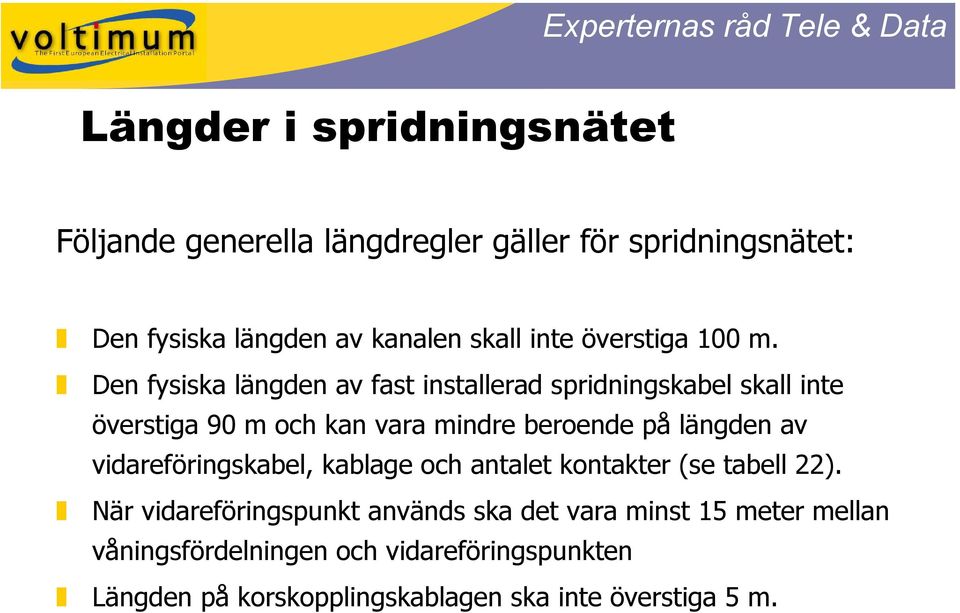

14 Längder i spridningsnätet Följande generella längdregler gäller för spridningsnätet: Den fysiska längden av kanalen skall inte överstiga 100 m. Den fysiska längden av fast installerad spridningskabel skall inte överstiga 90 m och kan vara mindre beroende på längden av vidareföringskabel, kablage och antalet kontakter (se tabell 22). När vidareföringspunkt används ska det vara minst 15 meter mellan våningsfördelningen och vidareföringspunkten Längden på korskopplingskablagen ska inte överstiga 5 m.

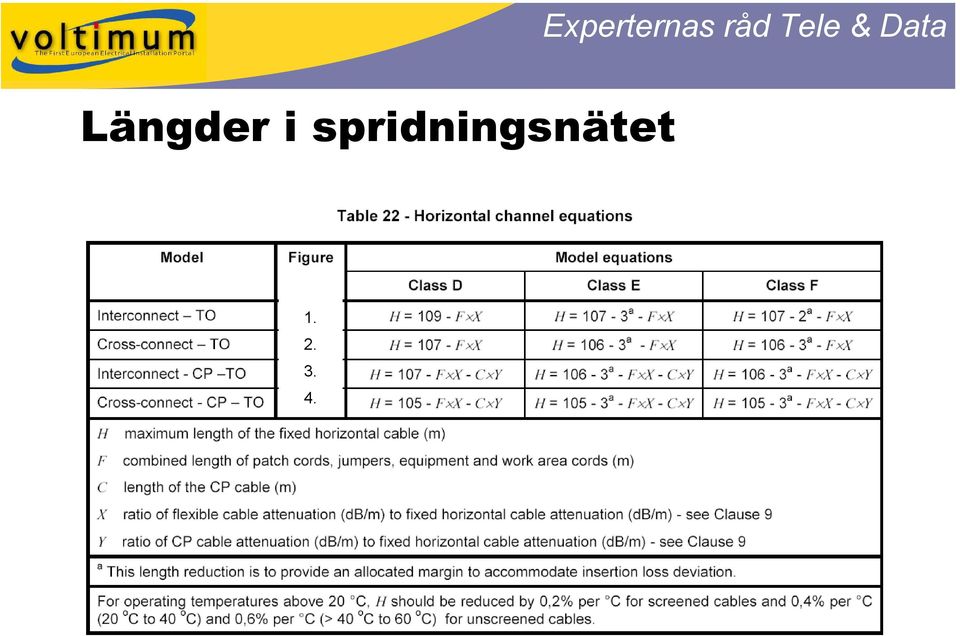

15 Längder i spridningsnätet

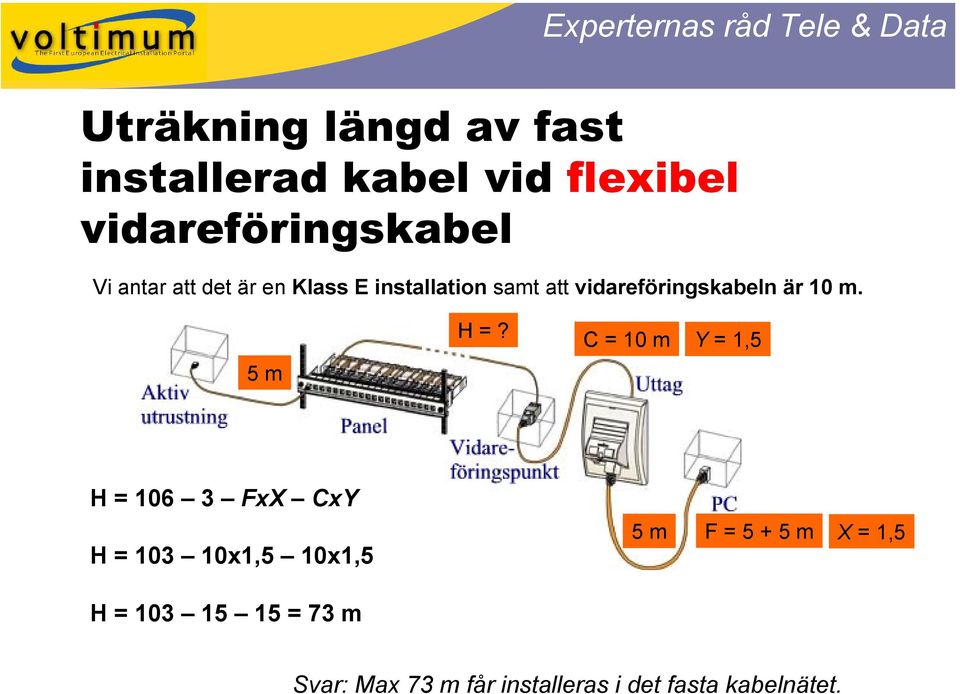

16 Uträkning längd av fast installerad kabel vid flexibel vidareföringskabel Vi antar att det är en Klass E installation samt att vidareföringskabeln är 10 m. 5 m H =? C = 10 m Y = 1,5 H = FxX CxY H = x1,5 10x1,5 H = = 73 m 5 m F = m X = 1,5 Svar: Max 73 m får installeras i det fasta kabelnätet.

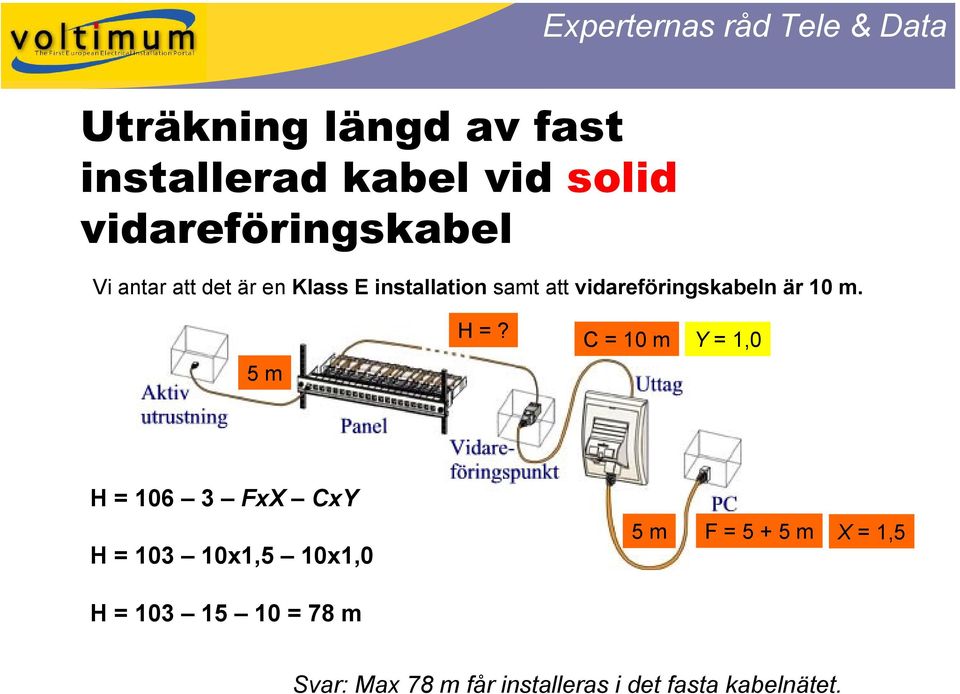

17 Uträkning längd av fast installerad kabel vid solid vidareföringskabel Vi antar att det är en Klass E installation samt att vidareföringskabeln är 10 m. 5 m H =? C = 10 m Y = 1,0 H = FxX CxY H = x1,5 10x1,0 H = = 78 m 5 m F = m X = 1,5 Svar: Max 78 m får installeras i det fasta kabelnätet.

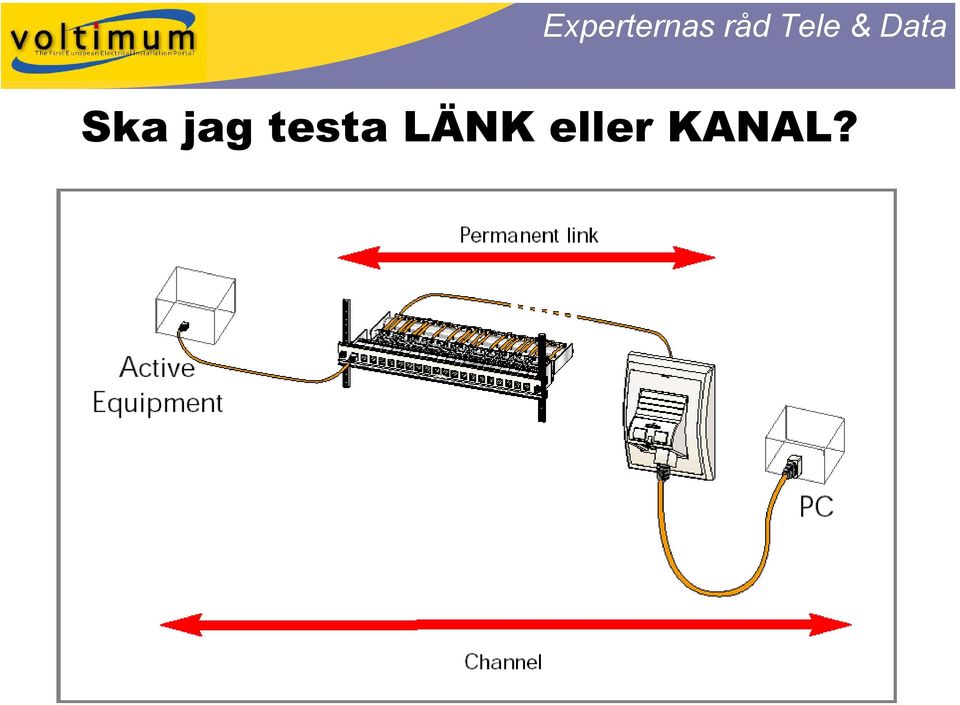

18 Ska jag testa LÄNK eller KANAL?

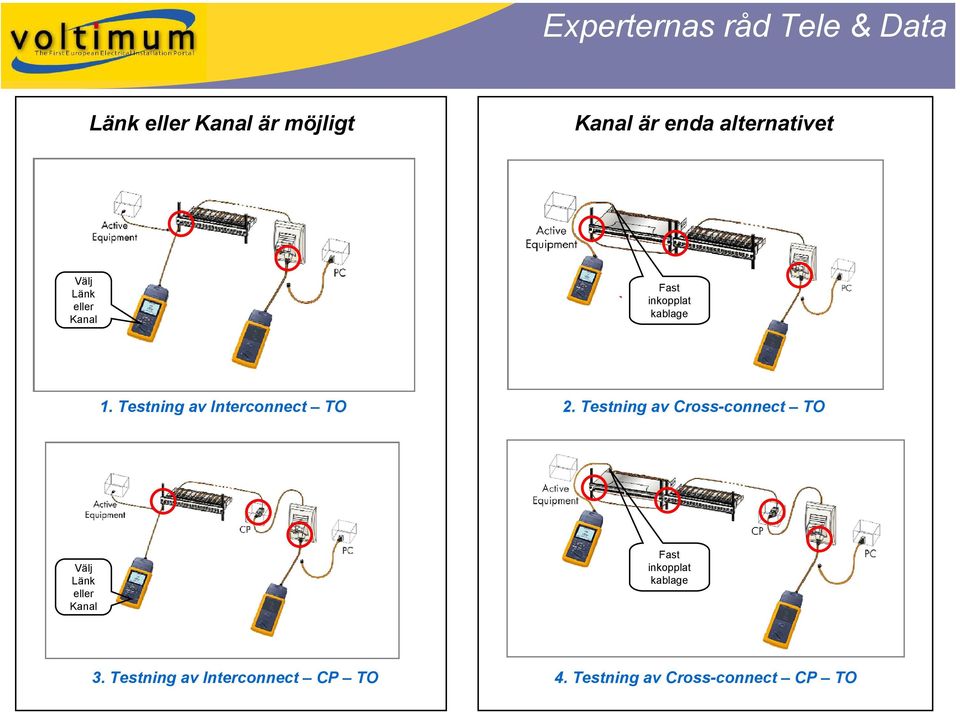

19 Länk eller Kanal är möjligt Kanal är enda alternativet Välj Länk eller Kanal Fast inkopplat kablage 1. Testning av Interconnect TO 2. Testning av Cross-connect TO Välj Länk eller Kanal Fast inkopplat kablage 3. Testning av Interconnect CP TO 4. Testning av Cross-connect CP TO

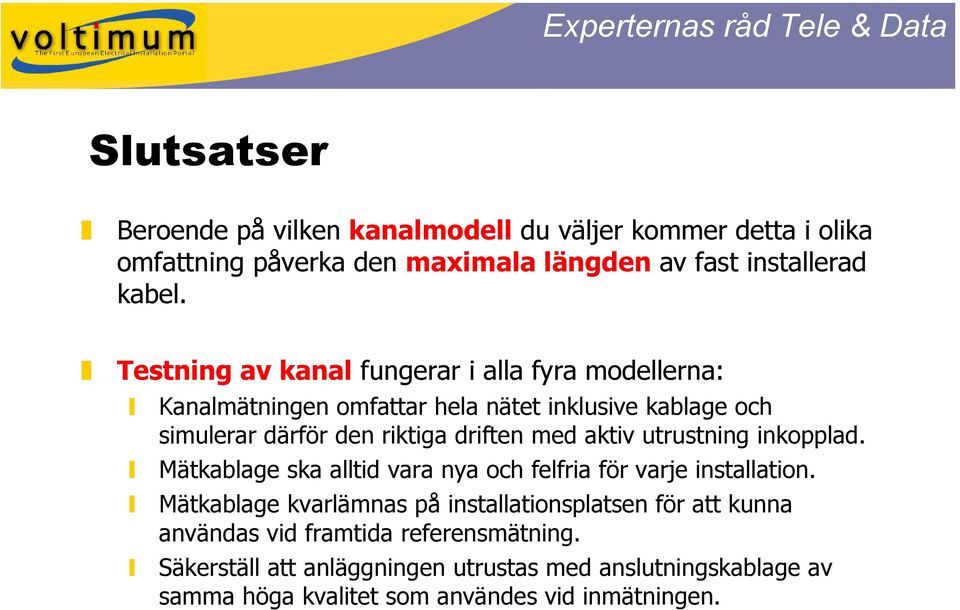

20 Slutsatser Beroende på vilken kanalmodell du väljer kommer detta i olika omfattning påverka den maximala längden av fast installerad kabel. Testning av kanal fungerar i alla fyra modellerna: Kanalmätningen omfattar hela nätet inklusive kablage och simulerar därför den riktiga driften med aktiv utrustning inkopplad. Mätkablage ska alltid vara nya och felfria för varje installation. Mätkablage kvarlämnas på installationsplatsen för att kunna användas vid framtida referensmätning. Säkerställ att anläggningen utrustas med anslutningskablage av samma höga kvalitet som användes vid inmätningen.
