FAMILJE VÄDERSTATION ( ) Snabb uppstartsmanual

Transkript

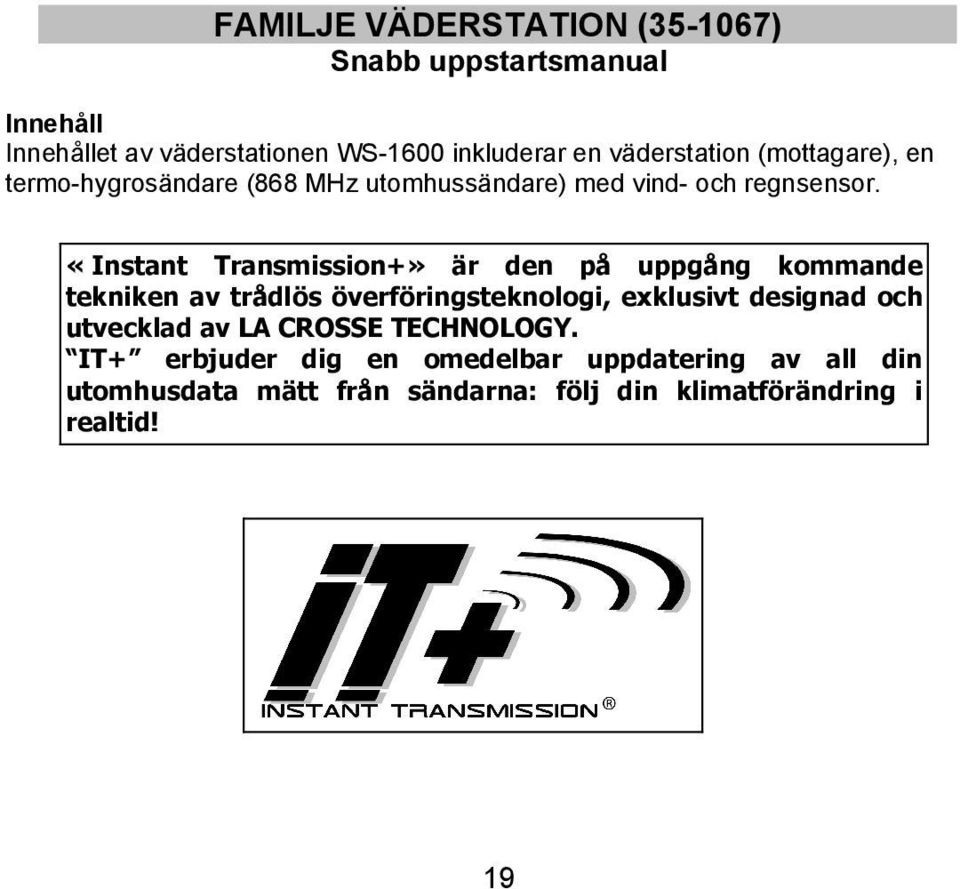

1 FAMILJE VÄDERSTATION ( ) Snabb uppstartsmanual Innehåll Innehållet av väderstationen WS-1600 inkluderar en väderstation (mottagare), en termo-hygrosändare (868 MHz utomhussändare) med vind- och regnsensor. «Instant Transmission+» är den på uppgång kommande tekniken av trådlös överföringsteknologi, exklusivt designad och utvecklad av LA CROSSE TECHNOLOGY. IT+ erbjuder dig en omedelbar uppdatering av all din utomhusdata mätt från sändarna: följ din klimatförändring i realtid! 19

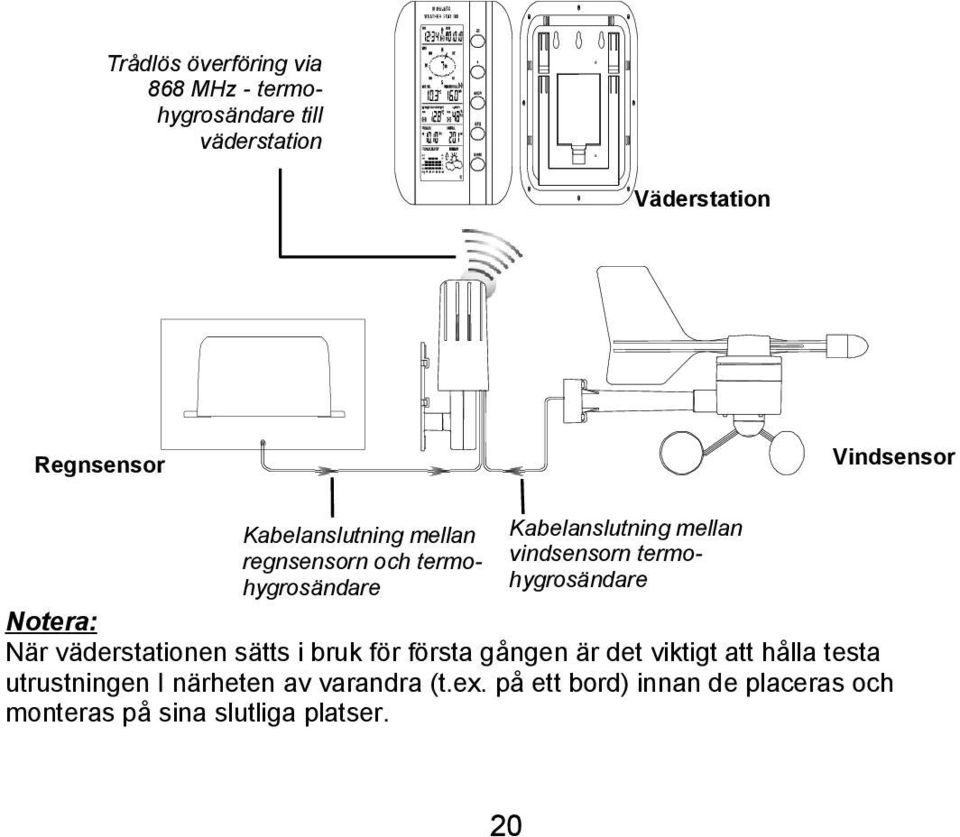

2 Trådlös överföring via 868 MHz - termohygrosändare till väderstation Väderstation Regnsensor Vindsensor Kabelanslutning mellan regnsensorn och termohygrosändare Kabelanslutning mellan vindsensorn termohygrosändare Notera: När väderstationen sätts i bruk för första gången är det viktigt att hålla testa utrustningen I närheten av varandra (t.ex. på ett bord) innan de placeras och monteras på sina slutliga platser. 20

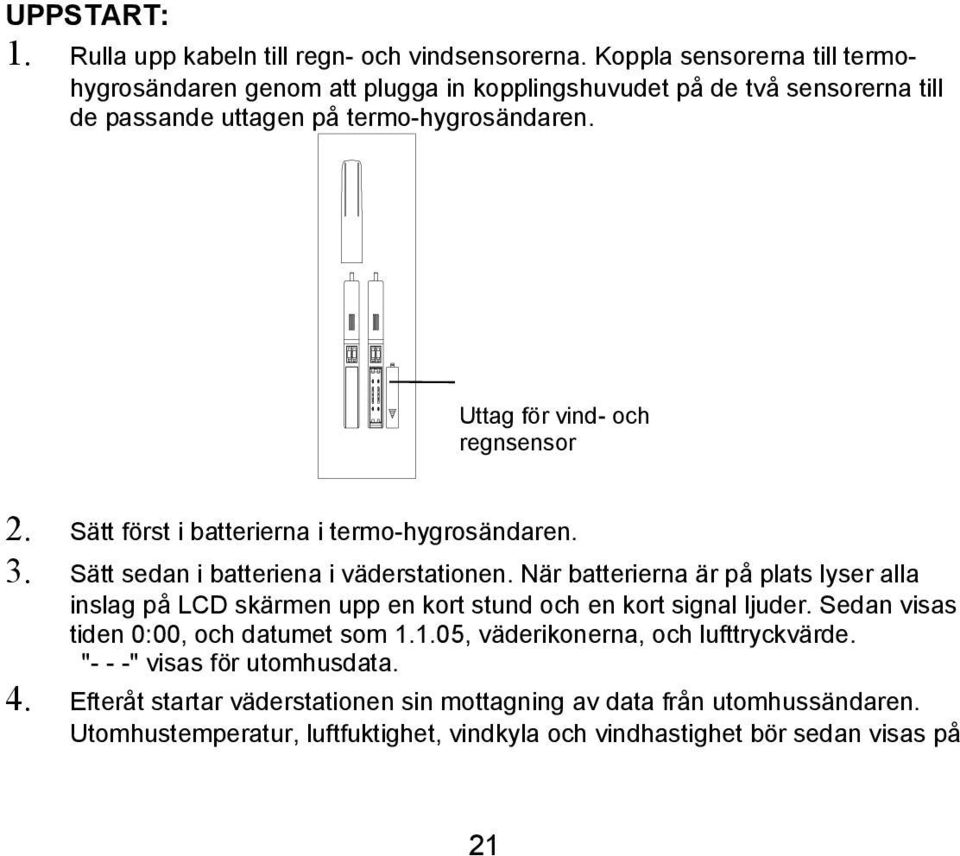

3 UPPSTART: 1. Rulla upp kabeln till regn- och vindsensorerna. Koppla sensorerna till termohygrosändaren genom att plugga in kopplingshuvudet på de två sensorerna till de passande uttagen på termo-hygrosändaren. Uttag för vind- och regnsensor 2. Sätt först i batterierna i termo-hygrosändaren. 3. Sätt sedan i batteriena i väderstationen. När batterierna är på plats lyser alla inslag på LCD skärmen upp en kort stund och en kort signal ljuder. Sedan visas tiden 0:00, och datumet som , väderikonerna, och lufttryckvärde. "- - -" visas för utomhusdata. 4. Efteråt startar väderstationen sin mottagning av data från utomhussändaren. Utomhustemperatur, luftfuktighet, vindkyla och vindhastighet bör sedan visas på 21

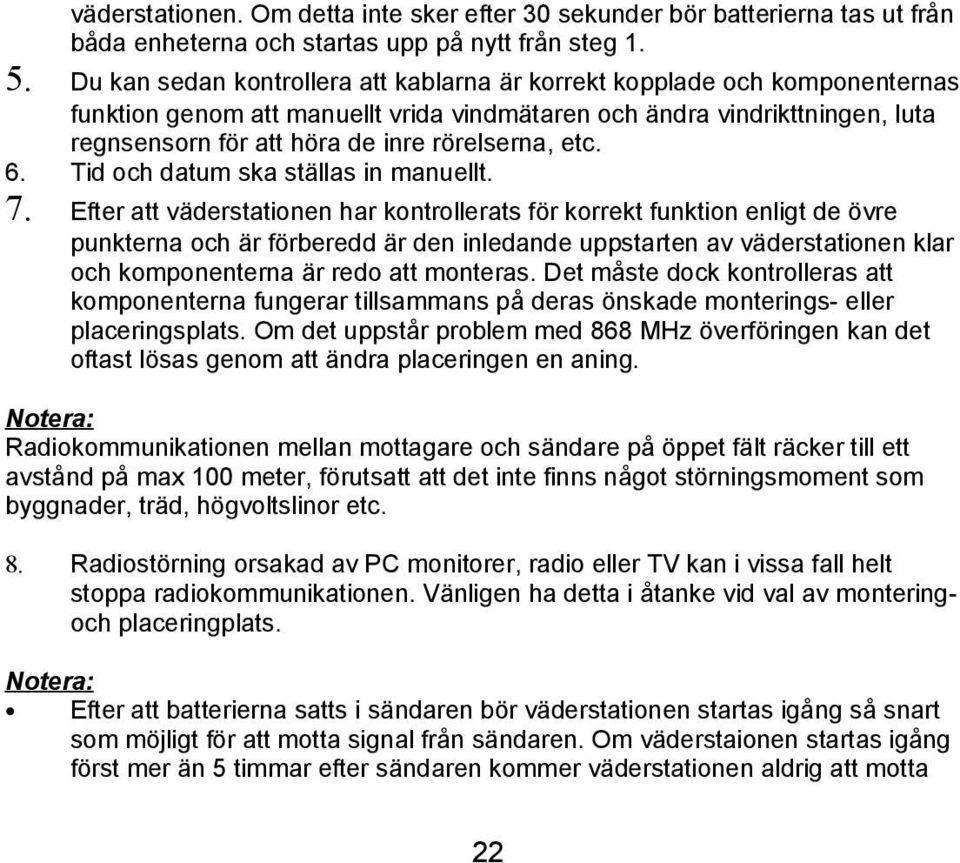

4 väderstationen. Om detta inte sker efter 30 sekunder bör batterierna tas ut från båda enheterna och startas upp på nytt från steg Du kan sedan kontrollera att kablarna är korrekt kopplade och komponenternas funktion genom att manuellt vrida vindmätaren och ändra vindrikttningen, luta regnsensorn för att höra de inre rörelserna, etc. 6. Tid och datum ska ställas in manuellt. 7. Efter att väderstationen har kontrollerats för korrekt funktion enligt de övre punkterna och är förberedd är den inledande uppstarten av väderstationen klar och komponenterna är redo att monteras. Det måste dock kontrolleras att komponenterna fungerar tillsammans på deras önskade monterings- eller placeringsplats. Om det uppstår problem med 868 MHz överföringen kan det oftast lösas genom att ändra placeringen en aning. Notera: Radiokommunikationen mellan mottagare och sändare på öppet fält räcker till ett avstånd på max 100 meter, förutsatt att det inte finns något störningsmoment som byggnader, träd, högvoltslinor etc. 8. Radiostörning orsakad av PC monitorer, radio eller TV kan i vissa fall helt stoppa radiokommunikationen. Vänligen ha detta i åtanke vid val av monteringoch placeringplats. Notera: Efter att batterierna satts i sändaren bör väderstationen startas igång så snart som möjligt för att motta signal från sändaren. Om väderstaionen startas igång först mer än 5 timmar efter sändaren kommer väderstationen aldrig att motta 22

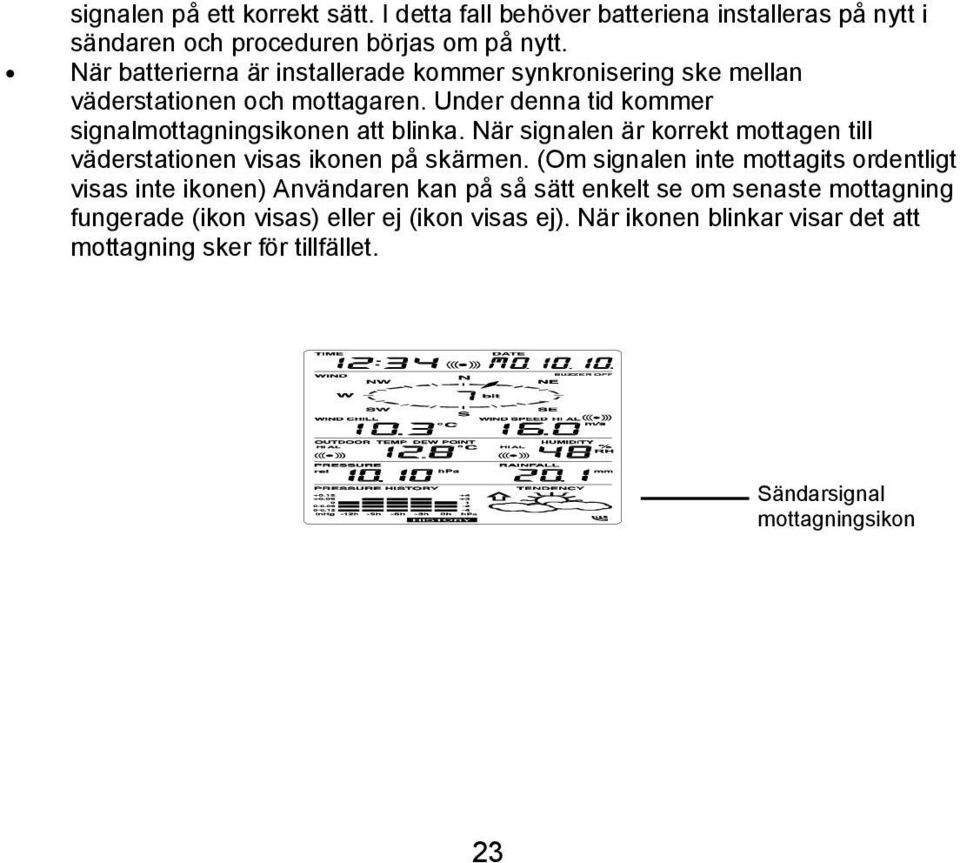

5 signalen på ett korrekt sätt. I detta fall behöver batteriena installeras på nytt i sändaren och proceduren börjas om på nytt. När batterierna är installerade kommer synkronisering ske mellan väderstationen och mottagaren. Under denna tid kommer signalmottagningsikonen att blinka. När signalen är korrekt mottagen till väderstationen visas ikonen på skärmen. (Om signalen inte mottagits ordentligt visas inte ikonen) Användaren kan på så sätt enkelt se om senaste mottagning fungerade (ikon visas) eller ej (ikon visas ej). När ikonen blinkar visar det att mottagning sker för tillfället. Sändarsignal mottagningsikon 23

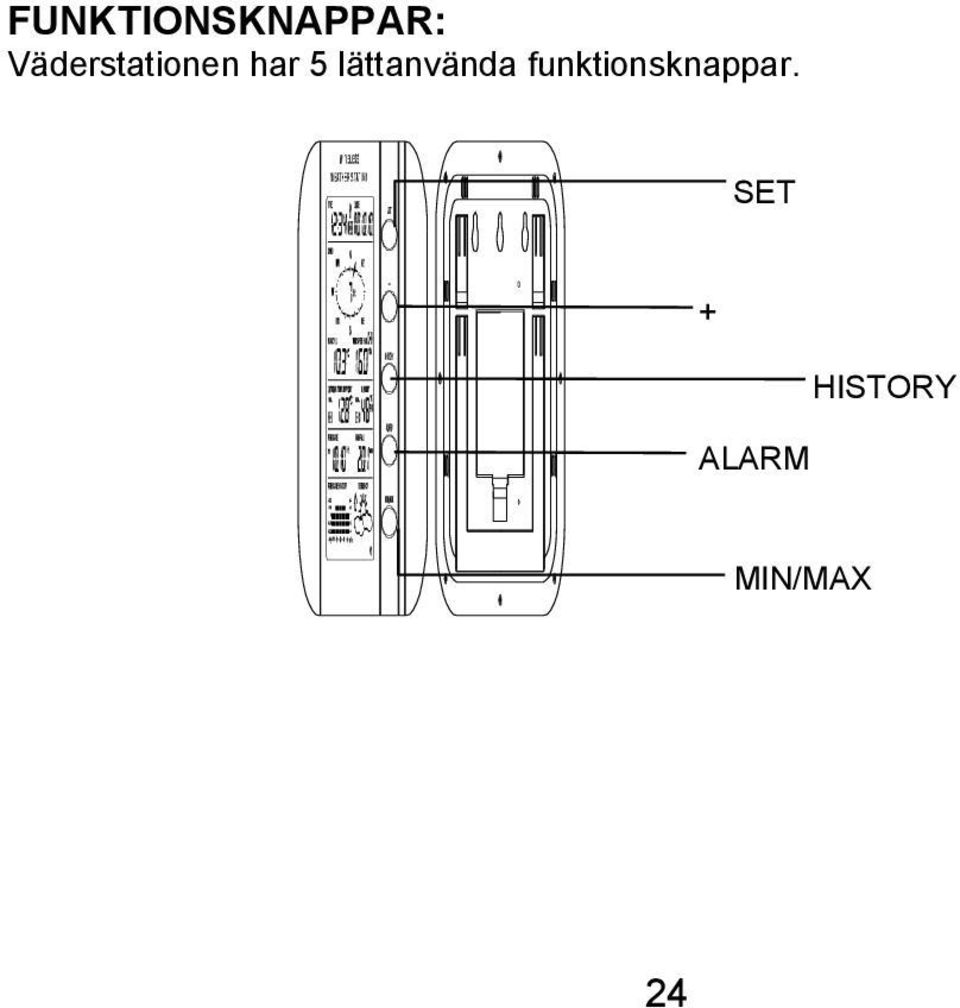

6 FUNKTIONSKNAPPAR: Väderstationen har 5 lättanvända funktionsknappar. SET + ALARM HISTORY MIN/MAX 24

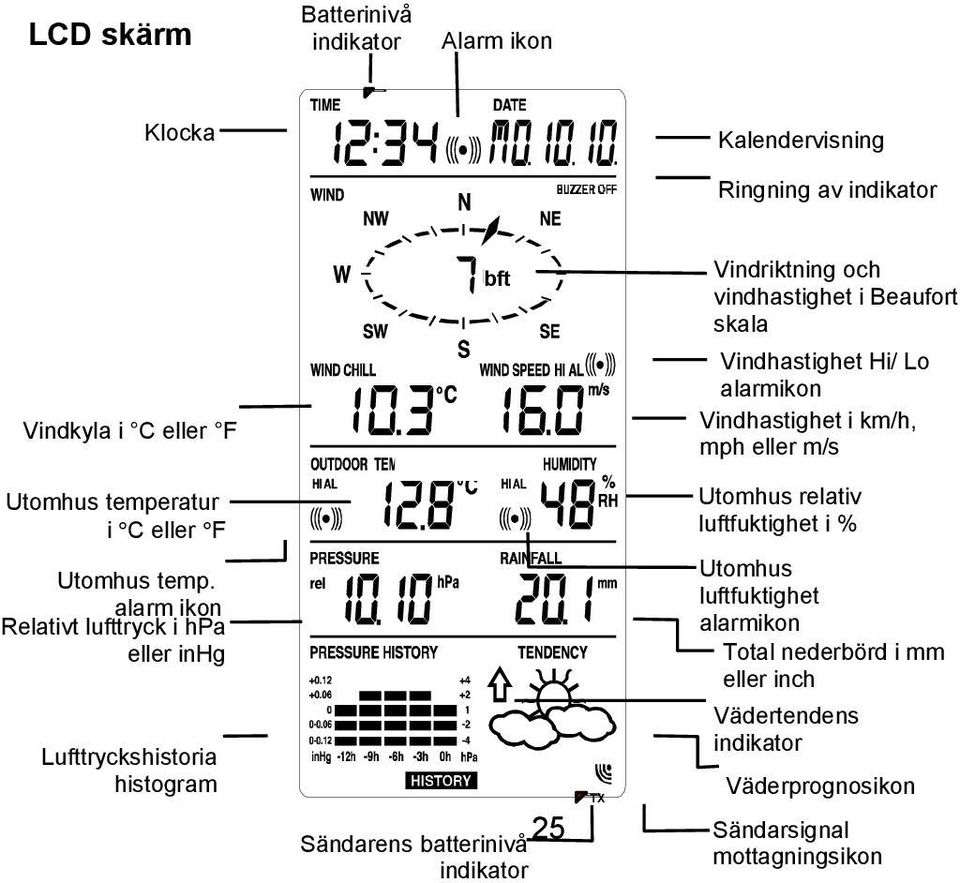

7 LCD skärm Batterinivå indikator Alarm ikon Klocka Kalendervisning Ringning av indikator Vindkyla i C eller F bft Vindriktning och vindhastighet i Beaufort skala Vindhastighet Hi/ Lo alarmikon Vindhastighet i km/h, mph eller m/s Utomhus temperatur i C eller F Utomhus relativ luftfuktighet i % Utomhus temp. alarm ikon Relativt lufttryck i hpa eller inhg Lufttryckshistoria histogram 25 Sändarens batterinivå indikator TX Utomhus luftfuktighet alarmikon Total nederbörd i mm eller inch Vädertendens indikator Väderprognosikon Sändarsignal mottagningsikon

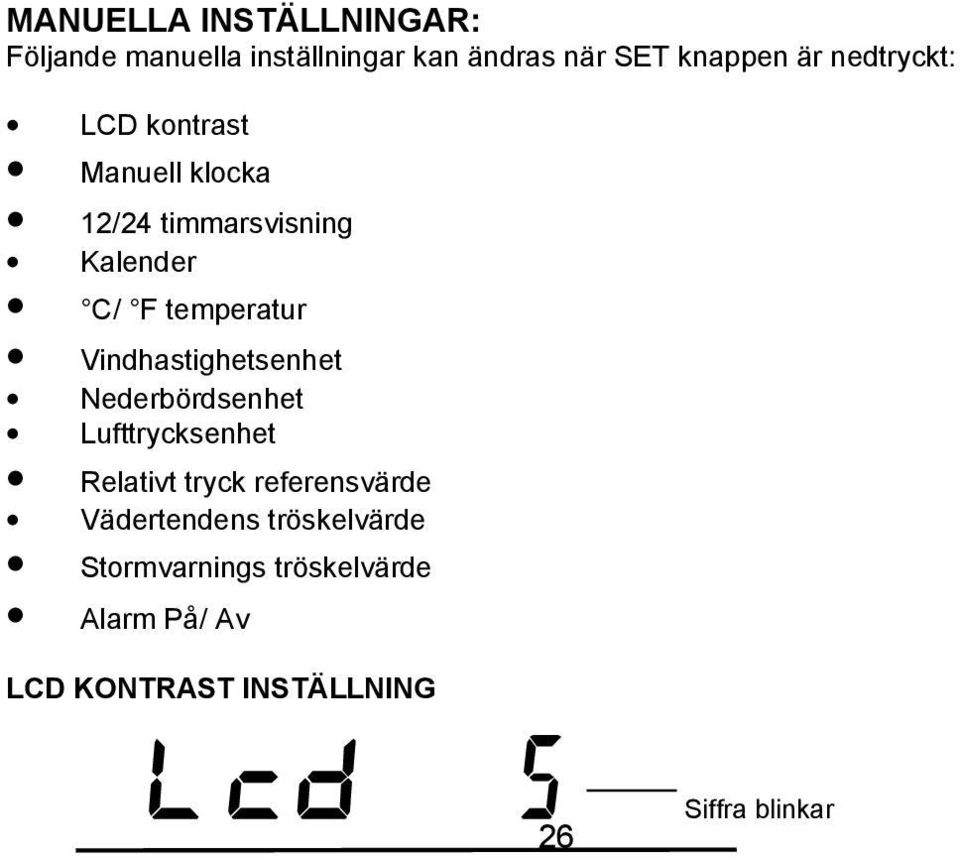

8 MANUELLA INSTÄLLNINGAR: Följande manuella inställningar kan ändras när SET knappen är nedtryckt: LCD kontrast Manuell klocka 12/24 timmarsvisning Kalender C/ F temperatur Vindhastighetsenhet Nederbördsenhet Lufttrycksenhet Relativt tryck referensvärde Vädertendens tröskelvärde Stormvarnings tröskelvärde Alarm På/ Av LCD KONTRAST INSTÄLLNING 26 Siffra blinkar

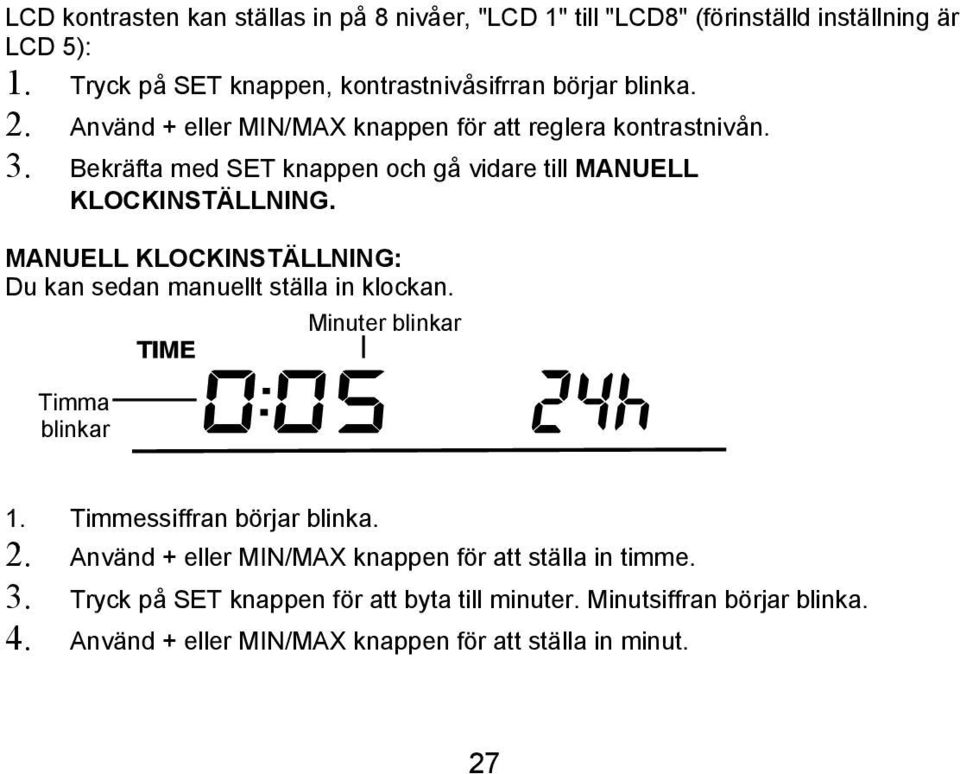

9 LCD kontrasten kan ställas in på 8 nivåer, "LCD 1" till "LCD8" (förinställd inställning är LCD 5): 1. Tryck på SET knappen, kontrastnivåsifrran börjar blinka. 2. Använd + eller MIN/MAX knappen för att reglera kontrastnivån. 3. Bekräfta med SET knappen och gå vidare till MANUELL KLOCKINSTÄLLNING. MANUELL KLOCKINSTÄLLNING: Du kan sedan manuellt ställa in klockan. Minuter blinkar Timma blinkar 1. Timmessiffran börjar blinka. 2. Använd + eller MIN/MAX knappen för att ställa in timme. 3. Tryck på SET knappen för att byta till minuter. Minutsiffran börjar blinka. 4. Använd + eller MIN/MAX knappen för att ställa in minut. 27

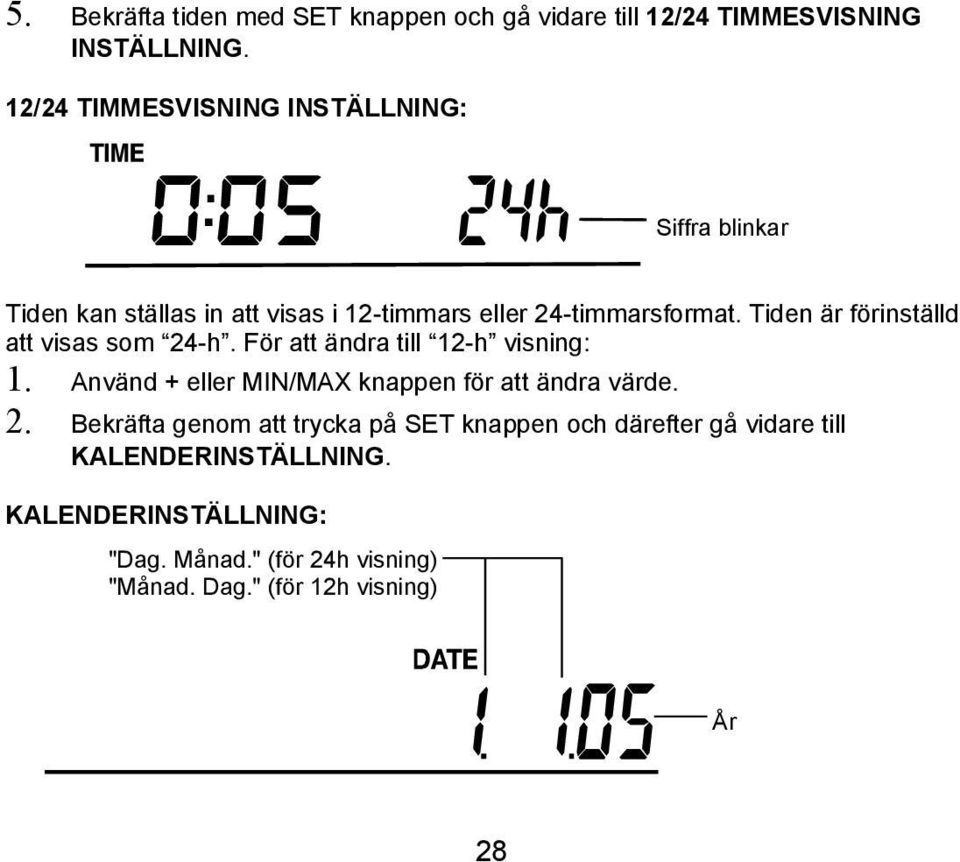

10 5. Bekräfta tiden med SET knappen och gå vidare till 12/24 TIMMESVISNING INSTÄLLNING. 12/24 TIMMESVISNING INSTÄLLNING: Siffra blinkar Tiden kan ställas in att visas i 12-timmars eller 24-timmarsformat. Tiden är förinställd att visas som 24-h. För att ändra till 12-h visning: 1. Använd + eller MIN/MAX knappen för att ändra värde. 2. Bekräfta genom att trycka på SET knappen och därefter gå vidare till KALENDERINSTÄLLNING. KALENDERINSTÄLLNING: "Dag. Månad." (för 24h visning) "Månad. Dag." (för 12h visning) År 28

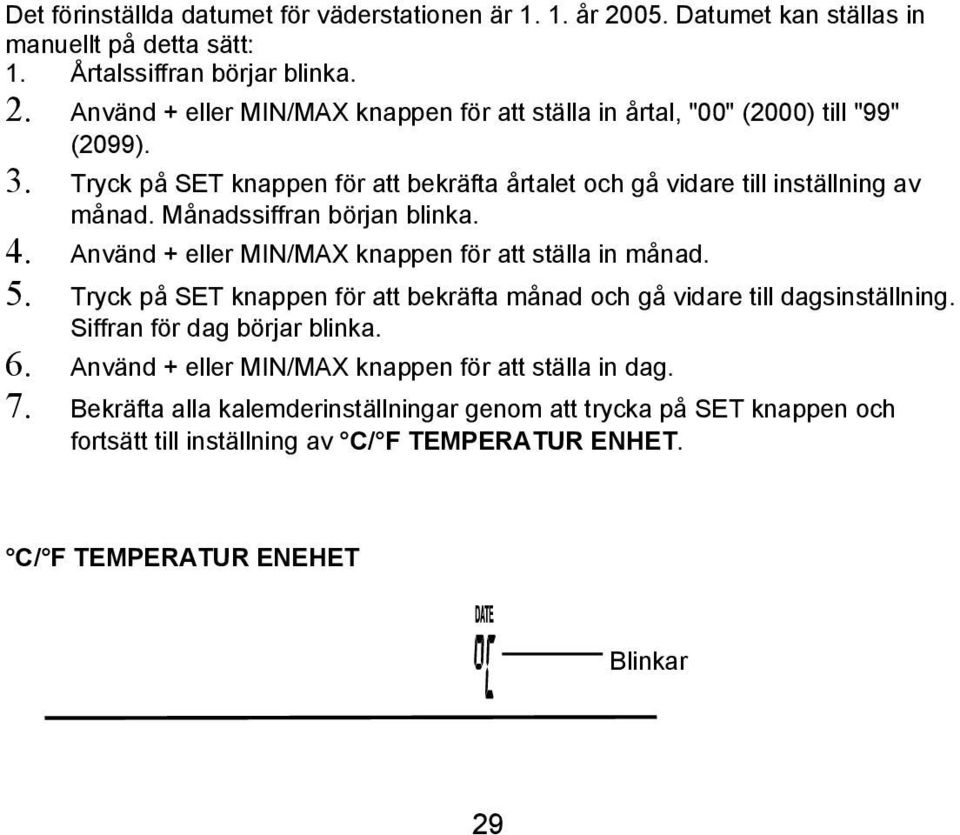

11 Det förinställda datumet för väderstationen är år Datumet kan ställas in manuellt på detta sätt: 1. Årtalssiffran börjar blinka. 2. Använd + eller MIN/MAX knappen för att ställa in årtal, "00" (2000) till "99" (2099). 3. Tryck på SET knappen för att bekräfta årtalet och gå vidare till inställning av månad. Månadssiffran början blinka. 4. Använd + eller MIN/MAX knappen för att ställa in månad. 5. Tryck på SET knappen för att bekräfta månad och gå vidare till dagsinställning. Siffran för dag börjar blinka. 6. Använd + eller MIN/MAX knappen för att ställa in dag. 7. Bekräfta alla kalemderinställningar genom att trycka på SET knappen och fortsätt till inställning av C/ F TEMPERATUR ENHET. C/ F TEMPERATUR ENEHET Blinkar 29

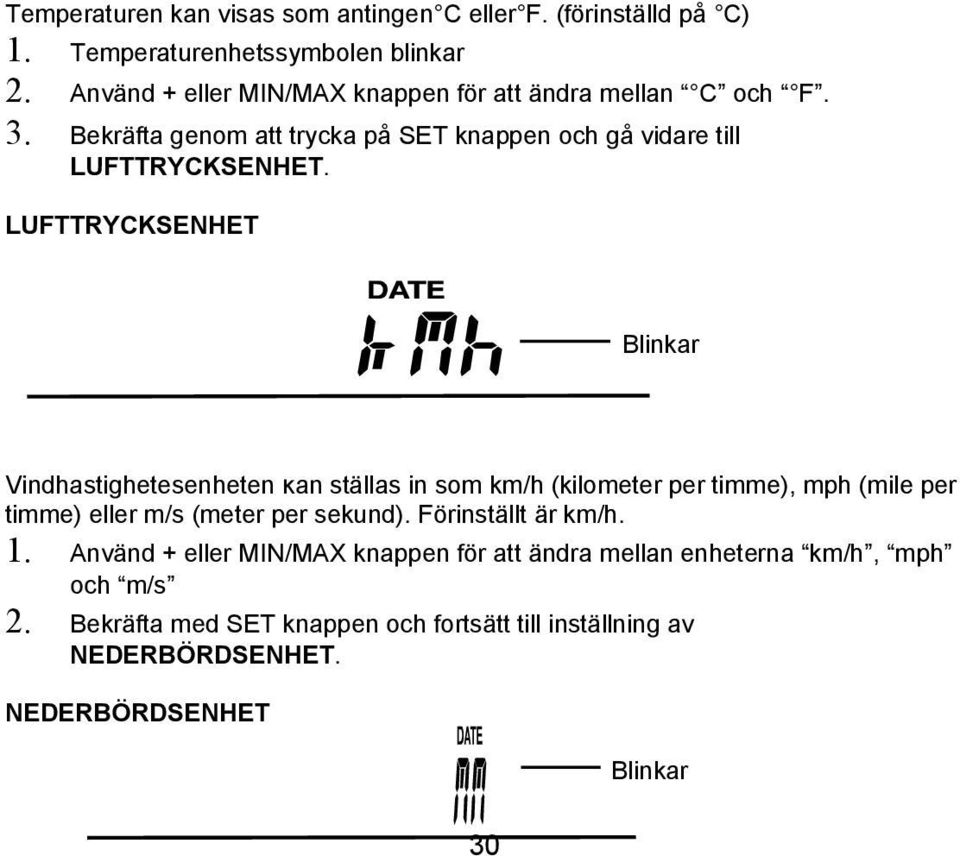

12 Temperaturen kan visas som antingen C eller F. (förinställd på C) 1. Temperaturenhetssymbolen blinkar 2. Använd + eller MIN/MAX knappen för att ändra mellan C och F. 3. Bekräfta genom att trycka på SET knappen och gå vidare till LUFTTRYCKSENHET. LUFTTRYCKSENHET Blinkar Vindhastighetesenheten kan ställas in som km/h (kilometer per timme), mph (mile per timme) eller m/s (meter per sekund). Förinställt är km/h. 1. Använd + eller MIN/MAX knappen för att ändra mellan enheterna km/h, mph och m/s 2. Bekräfta med SET knappen och fortsätt till inställning av NEDERBÖRDSENHET. NEDERBÖRDSENHET Blinkar 30

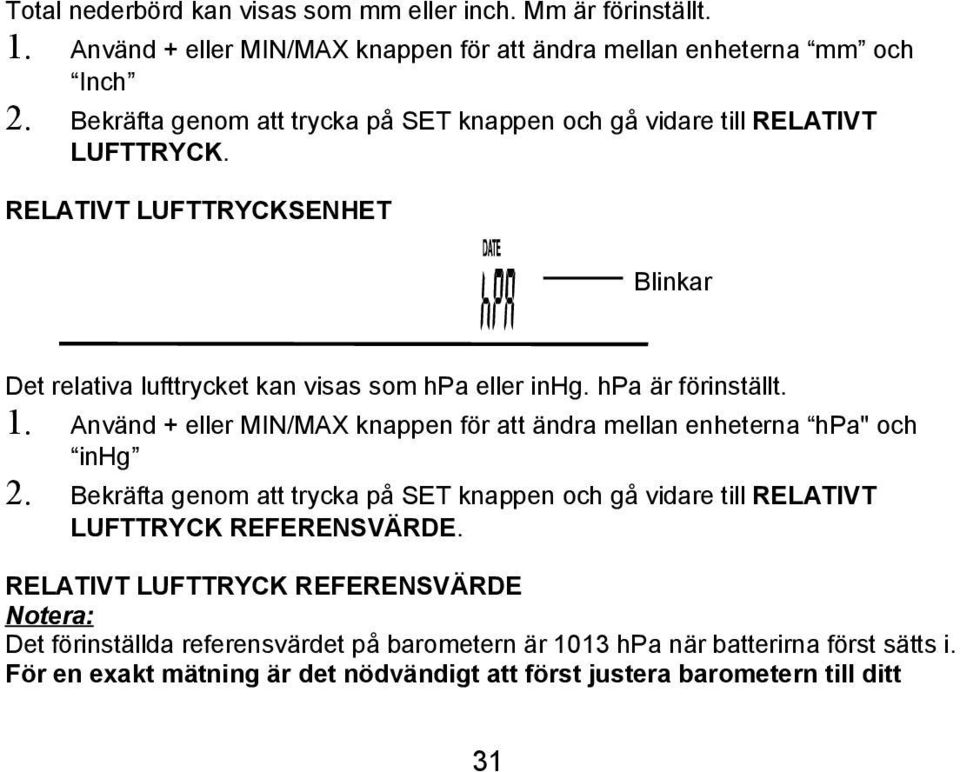

13 Total nederbörd kan visas som mm eller inch. Mm är förinställt. 1. Använd + eller MIN/MAX knappen för att ändra mellan enheterna mm och Inch 2. Bekräfta genom att trycka på SET knappen och gå vidare till RELATIVT LUFTTRYCK. RELATIVT LUFTTRYCKSENHET Blinkar Det relativa lufttrycket kan visas som hpa eller inhg. hpa är förinställt. 1. Använd + eller MIN/MAX knappen för att ändra mellan enheterna hpa" och inhg 2. Bekräfta genom att trycka på SET knappen och gå vidare till RELATIVT LUFTTRYCK REFERENSVÄRDE. RELATIVT LUFTTRYCK REFERENSVÄRDE Notera: Det förinställda referensvärdet på barometern är 1013 hpa när batterirna först sätts i. För en exakt mätning är det nödvändigt att först justera barometern till ditt 31

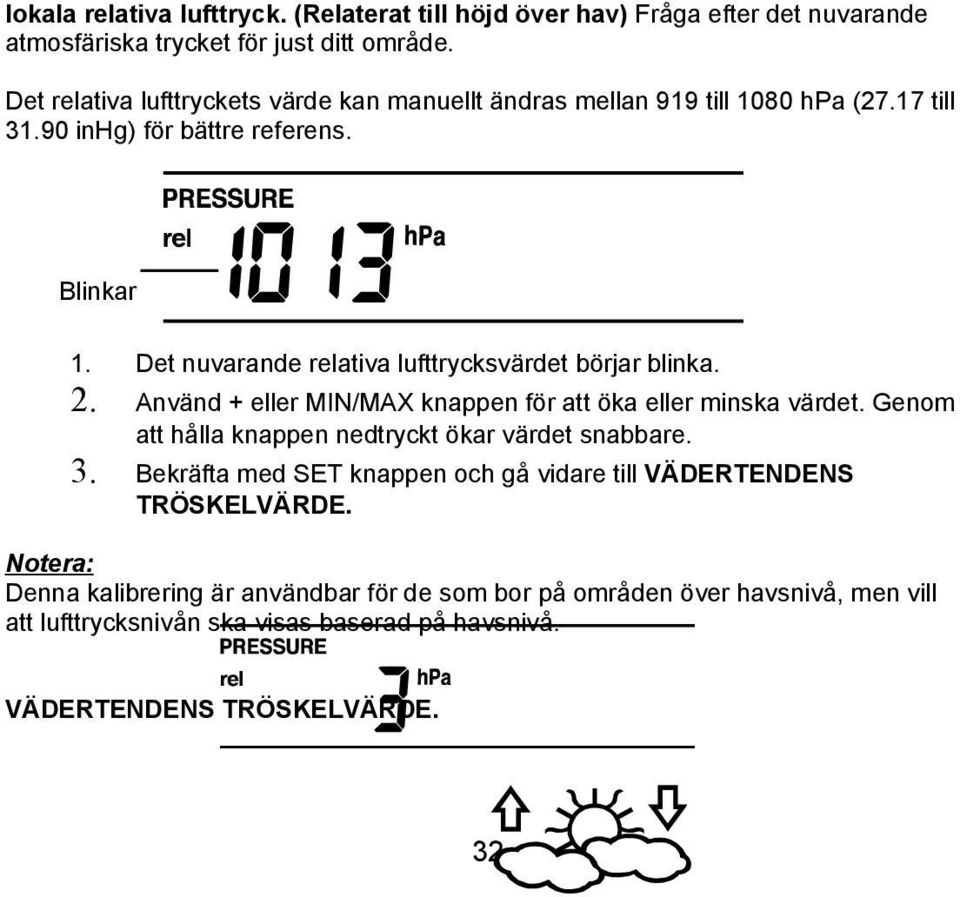

14 lokala relativa lufttryck. (Relaterat till höjd över hav) Fråga efter det nuvarande atmosfäriska trycket för just ditt område. Det relativa lufttryckets värde kan manuellt ändras mellan 919 till 1080 hpa (27.17 till inhg) för bättre referens. Blinkar 1. Det nuvarande relativa lufttrycksvärdet börjar blinka. 2. Använd + eller MIN/MAX knappen för att öka eller minska värdet. Genom att hålla knappen nedtryckt ökar värdet snabbare. 3. Bekräfta med SET knappen och gå vidare till VÄDERTENDENS TRÖSKELVÄRDE. Notera: Denna kalibrering är användbar för de som bor på områden över havsnivå, men vill att lufttrycksnivån ska visas baserad på havsnivå. VÄDERTENDENS TRÖSKELVÄRDE. 32

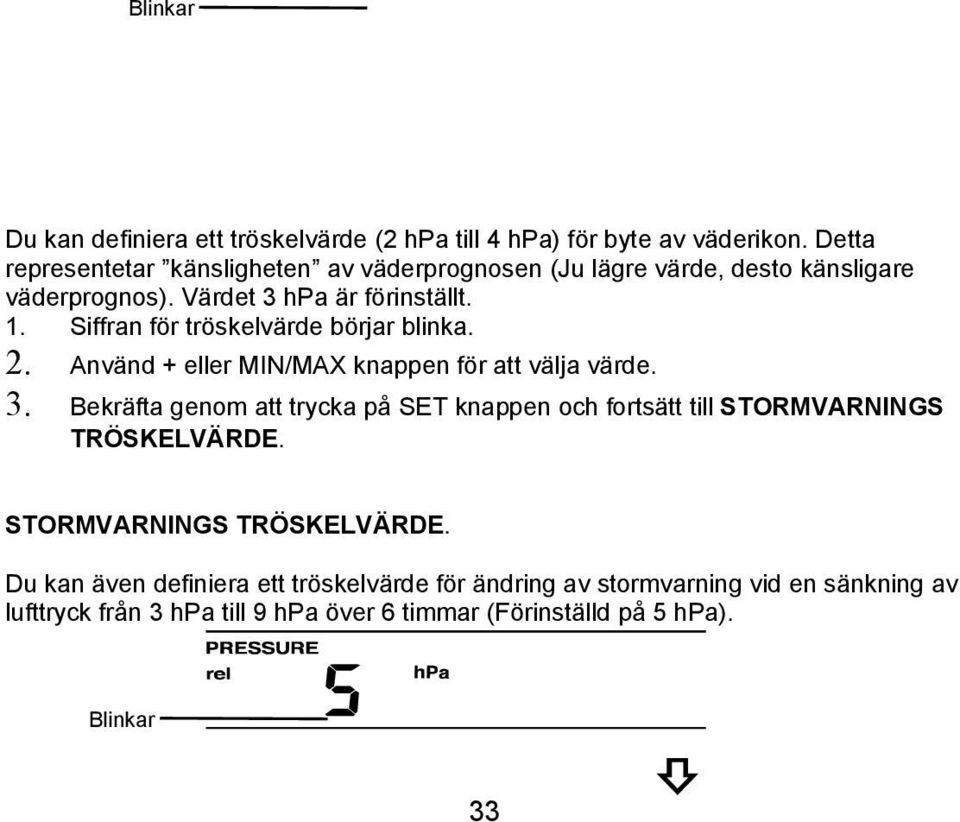

15 Blinkar Du kan definiera ett tröskelvärde (2 hpa till 4 hpa) för byte av väderikon. Detta representetar känsligheten av väderprognosen (Ju lägre värde, desto känsligare väderprognos). Värdet 3 hpa är förinställt. 1. Siffran för tröskelvärde börjar blinka. 2. Använd + eller MIN/MAX knappen för att välja värde. 3. Bekräfta genom att trycka på SET knappen och fortsätt till STORMVARNINGS TRÖSKELVÄRDE. STORMVARNINGS TRÖSKELVÄRDE. Du kan även definiera ett tröskelvärde för ändring av stormvarning vid en sänkning av lufttryck från 3 hpa till 9 hpa över 6 timmar (Förinställd på 5 hpa). Blinkar 33

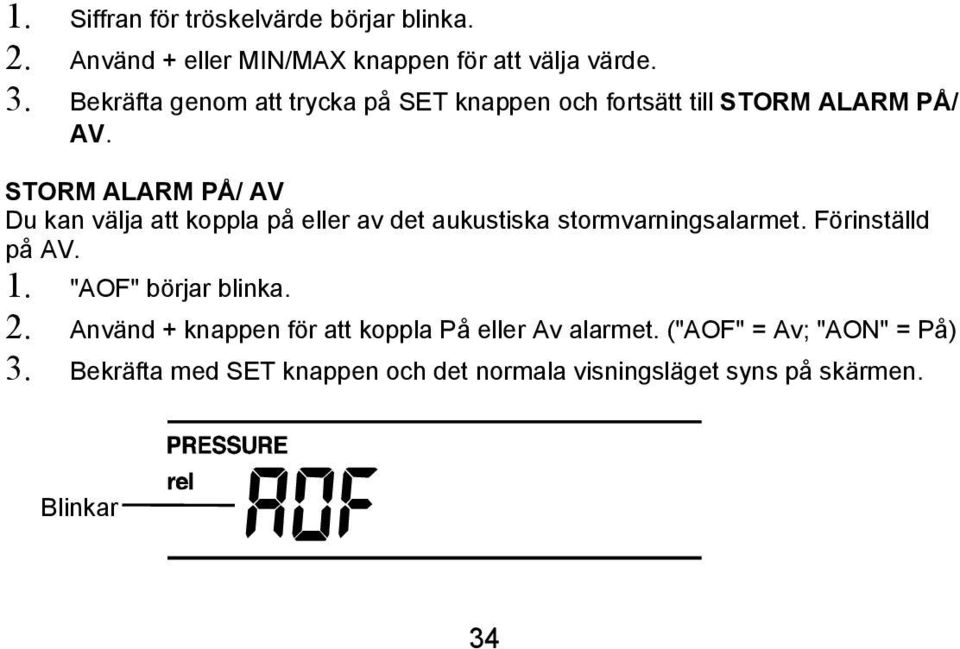

16 1. Siffran för tröskelvärde börjar blinka. 2. Använd + eller MIN/MAX knappen för att välja värde. 3. Bekräfta genom att trycka på SET knappen och fortsätt till STORM ALARM PÅ/ AV. STORM ALARM PÅ/ AV Du kan välja att koppla på eller av det aukustiska stormvarningsalarmet. Förinställd på AV. 1. "AOF" börjar blinka. 2. Använd + knappen för att koppla På eller Av alarmet. ("AOF" = Av; "AON" = På) 3. Bekräfta med SET knappen och det normala visningsläget syns på skärmen. Blinkar 34

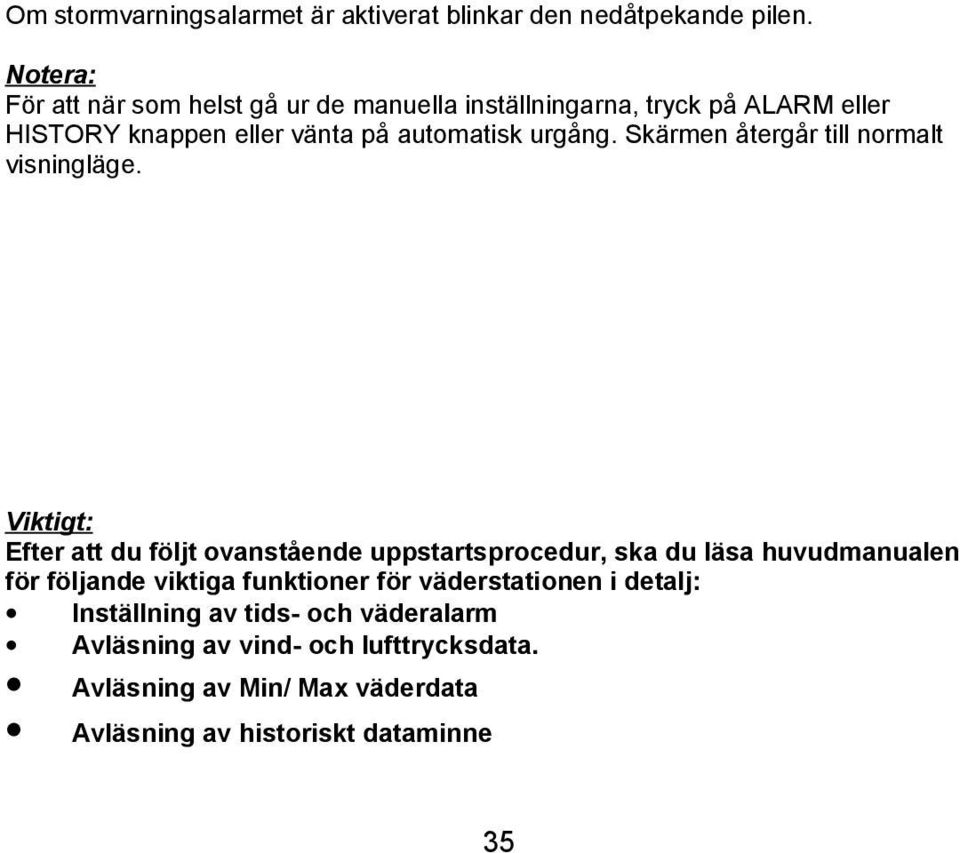

17 Om stormvarningsalarmet är aktiverat blinkar den nedåtpekande pilen. Notera: För att när som helst gå ur de manuella inställningarna, tryck på ALARM eller HISTORY knappen eller vänta på automatisk urgång. Skärmen återgår till normalt visningläge. Viktigt: Efter att du följt ovanstående uppstartsprocedur, ska du läsa huvudmanualen för följande viktiga funktioner för väderstationen i detalj: Inställning av tids- och väderalarm Avläsning av vind- och lufttrycksdata. Avläsning av Min/ Max väderdata Avläsning av historiskt dataminne 35

18 R&TTE direktiv 1999/5/EC Sammanfattning av «Declaration of Conformity» : Härmed deklarerar vi att denna trådlösa sändningsanordning stämmer överens med de essentiella kraven i R&TTE direktiv 1999/5/EC. 36
