BALERCONTROL III RP 220 / RP 320 GRAFISK DISPLAY

Transkript

1 BALERCONTROL III RP 220 / RP 320 GRAFISK DISPLAY B RUKSANVISNING från och tillverkningsåret

2

3 BALERCONTROL III med grafisk display för RP 220 RP INLEDNING KRAV PÅ MASKINEN SÄKERHETSANVISNINGAR BRANDSKYDDSANVISNINGAR TILL SKYDD FÖR DEN ELEKTRONISKA STYRNINGEN HUVUDMENY MASKINSTATUS: PRESSNING MASKINSTATUS: LINDNING MASKINSTATUS: ÖPPNA BAKLUCKA MASKINSTATUS: ÖPPEN BAKLUCKA MASKINSTATUS: MASKINSTILLESTÅND INSTÄLLNING AV BALAR DENSITET FÖR DEN AUTOMATISKA LINDNINGEN ÖVERSIKT ÖVER KNAPPFUNKTIONERNA I "HUVUDMENY" MENY INSTÄLLNINGAR SYSTEMINFO DIAGNOS STANDARDDIAGNOS ÖVERSIKT ÖVER KNAPPFUNKTIONERNA I DIAGNOSEN STATISTIK FELMEDDELANDEN SYSTEMFEL: KORTSLUTNING I SENSORFÖRSÖRJNING SYSTEMFEL: ÖVERSPÄNNING I MASKINEN ELSYSTEM FELBILD: "ÖVERBELASTNING" FELBILD: "KABELBROTT FELBILD: "SPÄNNA NÄTKNIV!" FELBILD: "NÄTKNIV SPÄND?" FELBILD: "GARN LÖPER ENKELSIDIGT!" FELBILD: "GARN LÖPER INTE!" FELBILD: "GARN LÖPER UTAN LINDNING" FELBILD: "BAKLUCKAN ÖPPEN PÅ ENA SIDAN FELBILD: "MAXIMAL PRESSTÄTHET HAR UPPNÅTTS" BILAGA SAMMANFATTNING AV KNAPPFUNKTIONERNA TIDSFÖLJD FÖR LINDNINGSFÖRLOPP VID AUTOMATISK LINDNING...24 Tillverkare: Maschinenfabrik GmbH Postfach Wolfenbüttel Tel: (05331) Fax: (05331) E-post: wmf@welger.com

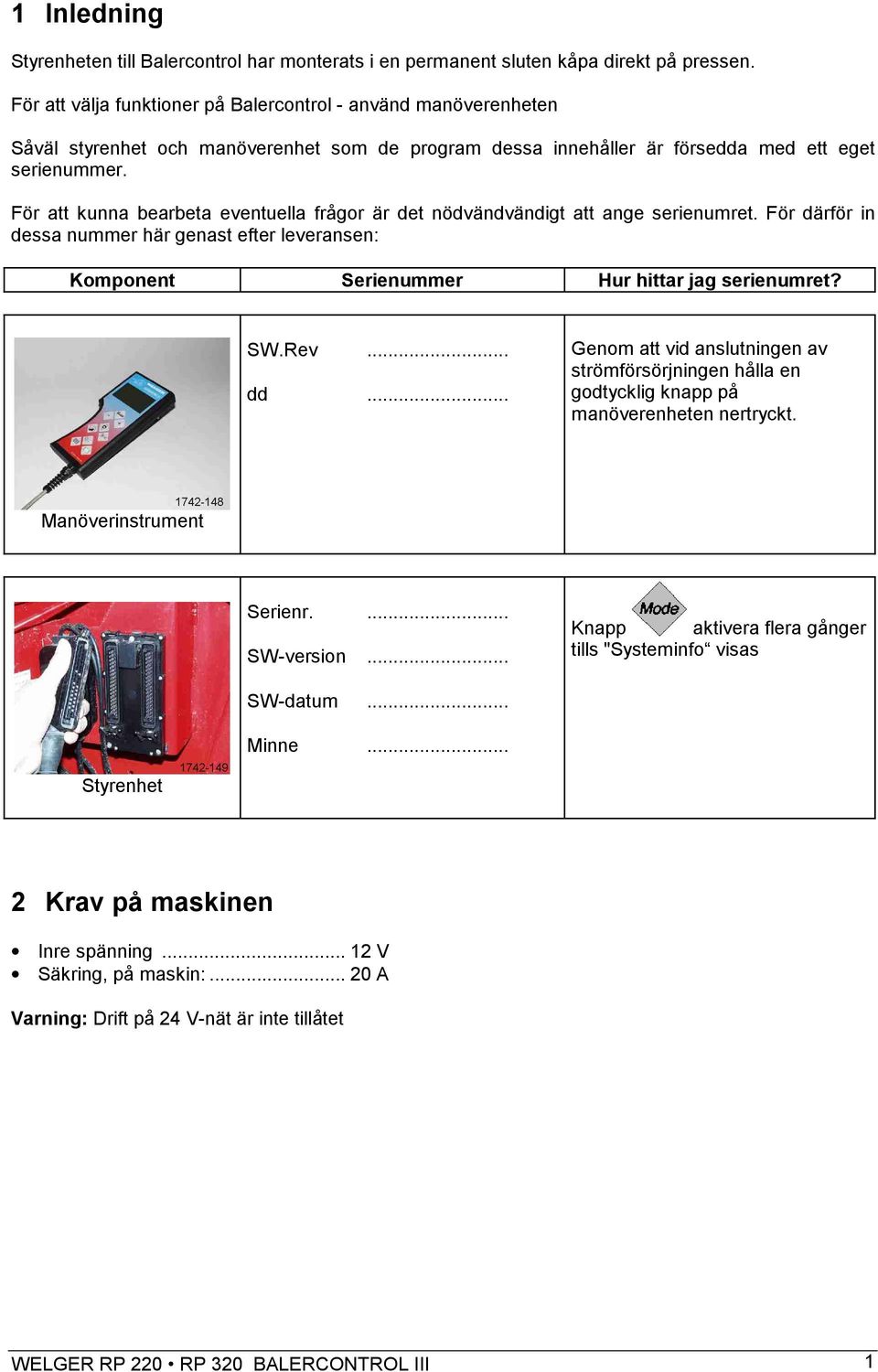

4 1 Inledning Styrenheten till Balercontrol har monterats i en permanent sluten kåpa direkt på pressen. För att välja funktioner på Balercontrol - använd manöverenheten Såväl styrenhet och manöverenhet som de program dessa innehåller är försedda med ett eget serienummer. För att kunna bearbeta eventuella frågor är det nödvändvändigt att ange serienumret. För därför in dessa nummer här genast efter leveransen: Komponent Serienummer Hur hittar jag serienumret? SW.Rev... dd... Genom att vid anslutningen av strömförsörjningen hålla en godtycklig knapp på manöverenheten nertryckt. Manöverinstrument Serienr.... SW-version... Knapp aktivera flera gånger tills "Systeminfo visas SW-datum... Minne... Styrenhet 2 Krav på maskinen Inre spänning V Säkring, på maskin: A Varning: Drift på 24 V-nät är inte tillåtet WELGER RP 220 RP 320 BALERCONTROL III 1

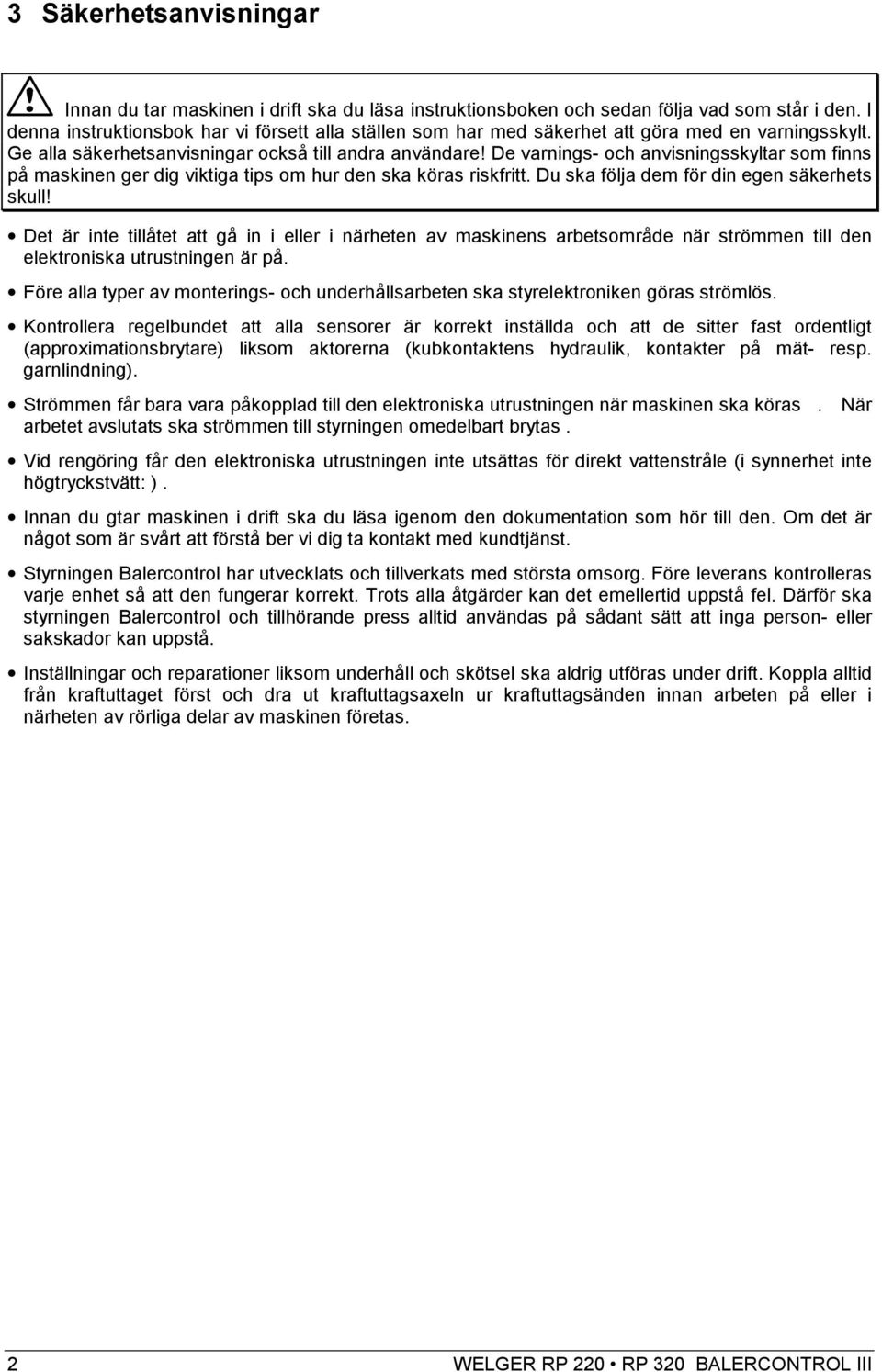

5 3 Säkerhetsanvisningar Innan du tar maskinen i drift ska du läsa instruktionsboken och sedan följa vad som står i den. I denna instruktionsbok har vi försett alla ställen som har med säkerhet att göra med en varningsskylt. Ge alla säkerhetsanvisningar också till andra användare! De varnings- och anvisningsskyltar som finns på maskinen ger dig viktiga tips om hur den ska köras riskfritt. Du ska följa dem för din egen säkerhets skull! Det är inte tillåtet att gå in i eller i närheten av maskinens arbetsområde när strömmen till den elektroniska utrustningen är på. Före alla typer av monterings- och underhållsarbeten ska styrelektroniken göras strömlös. Kontrollera regelbundet att alla sensorer är korrekt inställda och att de sitter fast ordentligt (approximationsbrytare) liksom aktorerna (kubkontaktens hydraulik, kontakter på mät- resp. garnlindning). Strömmen får bara vara påkopplad till den elektroniska utrustningen när maskinen ska köras. När arbetet avslutats ska strömmen till styrningen omedelbart brytas. Vid rengöring får den elektroniska utrustningen inte utsättas för direkt vattenstråle (i synnerhet inte högtryckstvätt: ). Innan du gtar maskinen i drift ska du läsa igenom den dokumentation som hör till den. Om det är något som är svårt att förstå ber vi dig ta kontakt med kundtjänst. Styrningen Balercontrol har utvecklats och tillverkats med största omsorg. Före leverans kontrolleras varje enhet så att den fungerar korrekt. Trots alla åtgärder kan det emellertid uppstå fel. Därför ska styrningen Balercontrol och tillhörande press alltid användas på sådant sätt att inga person- eller sakskador kan uppstå. Inställningar och reparationer liksom underhåll och skötsel ska aldrig utföras under drift. Koppla alltid från kraftuttaget först och dra ut kraftuttagsaxeln ur kraftuttagsänden innan arbeten på eller i närheten av rörliga delar av maskinen företas. 2 WELGER RP 220 RP 320 BALERCONTROL III

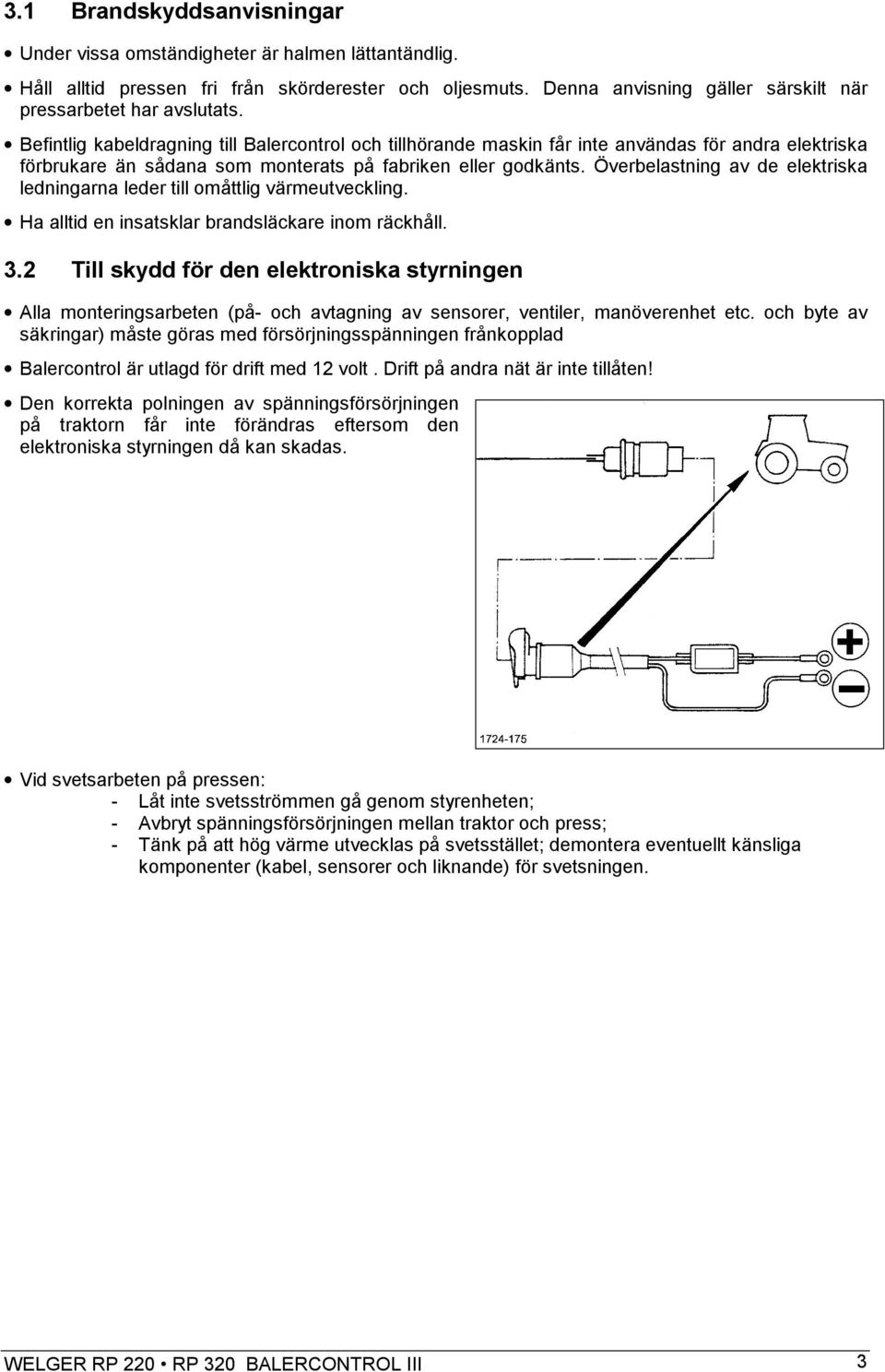

6 3.1 Brandskyddsanvisningar Under vissa omständigheter är halmen lättantändlig. Håll alltid pressen fri från skörderester och oljesmuts. Denna anvisning gäller särskilt när pressarbetet har avslutats. Befintlig kabeldragning till Balercontrol och tillhörande maskin får inte användas för andra elektriska förbrukare än sådana som monterats på fabriken eller godkänts. Överbelastning av de elektriska ledningarna leder till omåttlig värmeutveckling. Ha alltid en insatsklar brandsläckare inom räckhåll. 3.2 Till skydd för den elektroniska styrningen Alla monteringsarbeten (på- och avtagning av sensorer, ventiler, manöverenhet etc. och byte av säkringar) måste göras med försörjningsspänningen frånkopplad Balercontrol är utlagd för drift med 12 volt. Drift på andra nät är inte tillåten! Den korrekta polningen av spänningsförsörjningen på traktorn får inte förändras eftersom den elektroniska styrningen då kan skadas. Vid svetsarbeten på pressen: - Låt inte svetsströmmen gå genom styrenheten; - Avbryt spänningsförsörjningen mellan traktor och press; - Tänk på att hög värme utvecklas på svetsstället; demontera eventuellt känsliga komponenter (kabel, sensorer och liknande) för svetsningen. WELGER RP 220 RP 320 BALERCONTROL III 3

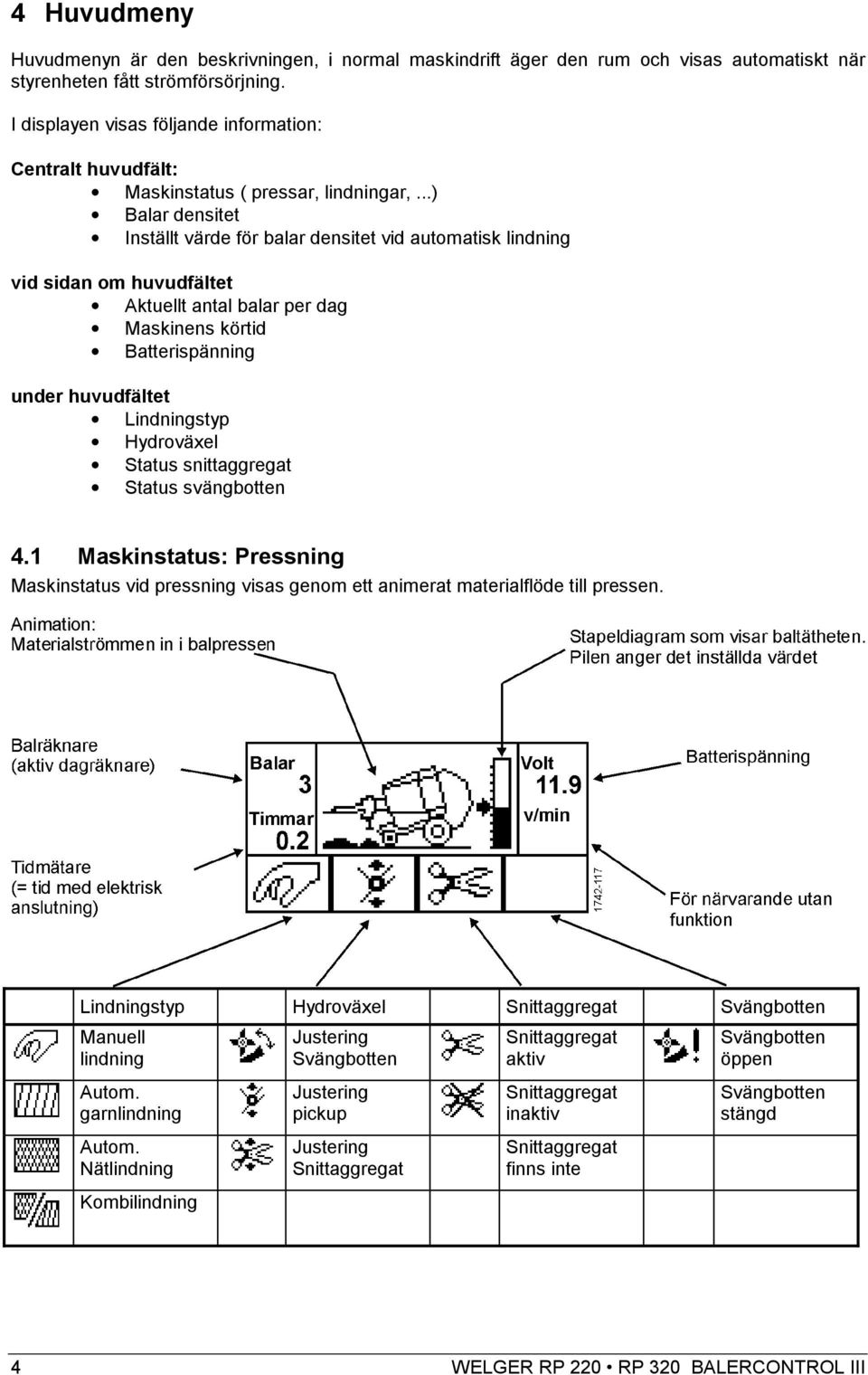

7 4 Huvudmeny Huvudmenyn är den beskrivningen, i normal maskindrift äger den rum och visas automatiskt när styrenheten fått strömförsörjning. I displayen visas följande information: Centralt huvudfält: Maskinstatus ( pressar, lindningar,...) Balar densitet Inställt värde för balar densitet vid automatisk lindning vid sidan om huvudfältet Aktuellt antal balar per dag Maskinens körtid Batterispänning under huvudfältet Lindningstyp Hydroväxel Status snittaggregat Status svängbotten 4.1 Maskinstatus: Pressning Maskinstatus vid pressning visas genom ett animerat materialflöde till pressen. Lindningstyp Hydroväxel Snittaggregat Svängbotten Manuell lindning Justering Svängbotten Snittaggregat aktiv Svängbotten öppen Autom. garnlindning Justering pickup Snittaggregat inaktiv Svängbotten stängd Autom. Nätlindning Justering Snittaggregat Snittaggregat finns inte Kombilindning 4 WELGER RP 220 RP 320 BALERCONTROL III

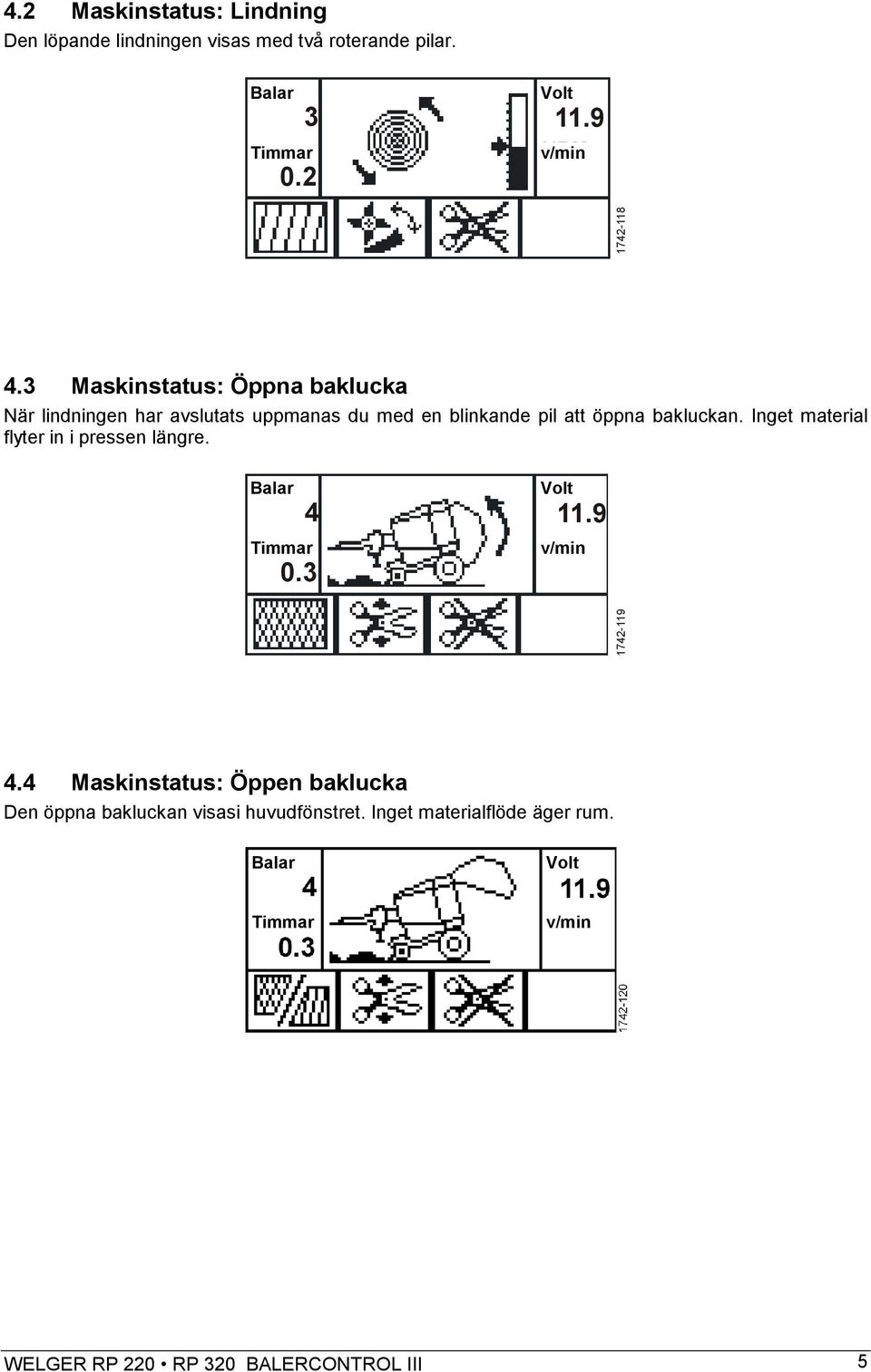

8 4.2 Maskinstatus: Lindning Den löpande lindningen visas med två roterande pilar. Balar Ballen 3 Std. Timmar 0.2 Batt. Volt 11.9 UPM v/min Maskinstatus: Öppna baklucka När lindningen har avslutats uppmanas du med en blinkande pil att öppna bakluckan. Inget material flyter in i pressen längre. Balar Ballen 4 Std. Timmar 0.3 Volt Batt UPM v/min Maskinstatus: Öppen baklucka Den öppna bakluckan visasi huvudfönstret. Inget materialflöde äger rum. Balar Volt Timmar v/min WELGER RP 220 RP 320 BALERCONTROL III 5

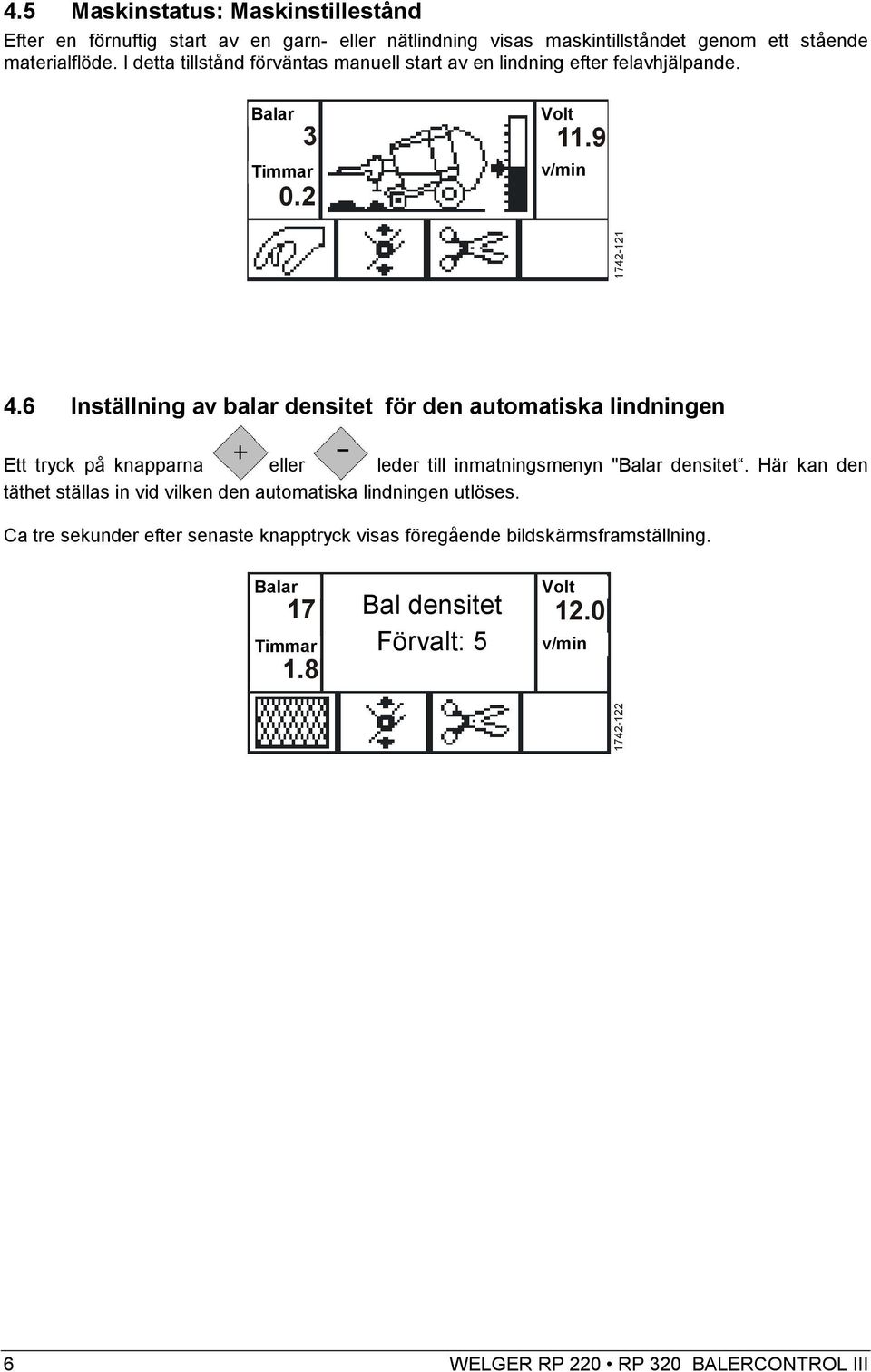

9 4.5 Maskinstatus: Maskinstillestånd Efter en förnuftig start av en garn- eller nätlindning visas maskintillståndet genom ett stående materialflöde. I detta tillstånd förväntas manuell start av en lindning efter felavhjälpande. Ballen Balar 3 Std. Timmar 0.2 Volt Batt v/min UPM Inställning av balar densitet för den automatiska lindningen Ett tryck på knapparna eller leder till inmatningsmenyn "Balar densitet. Här kan den täthet ställas in vid vilken den automatiska lindningen utlöses. Ca tre sekunder efter senaste knapptryck visas föregående bildskärmsframställning. Ballen Balar Std. 17 Timmar 1.8 Ballendichte densitet Vorgabe: Förvalt: 55 Volt Batt UPM v/min WELGER RP 220 RP 320 BALERCONTROL III

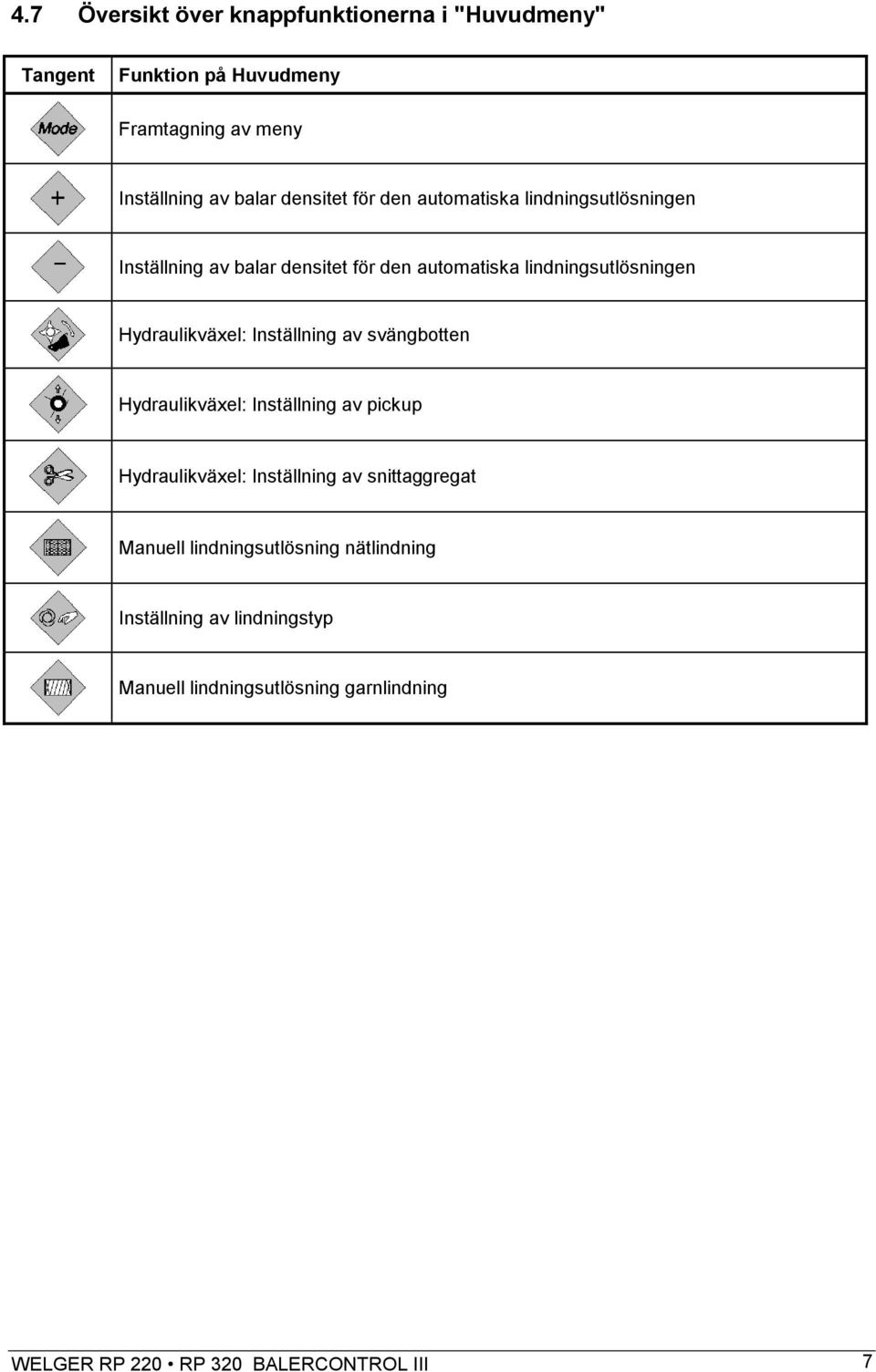

10 4.7 Översikt över knappfunktionerna i "Huvudmeny" Tangent Funktion på Huvudmeny Framtagning av meny Inställning av balar densitet för den automatiska lindningsutlösningen Inställning av balar densitet för den automatiska lindningsutlösningen Hydraulikväxel: Inställning av svängbotten Hydraulikväxel: Inställning av pickup Hydraulikväxel: Inställning av snittaggregat Manuell lindningsutlösning nätlindning Inställning av lindningstyp Manuell lindningsutlösning garnlindning WELGER RP 220 RP 320 BALERCONTROL III 7

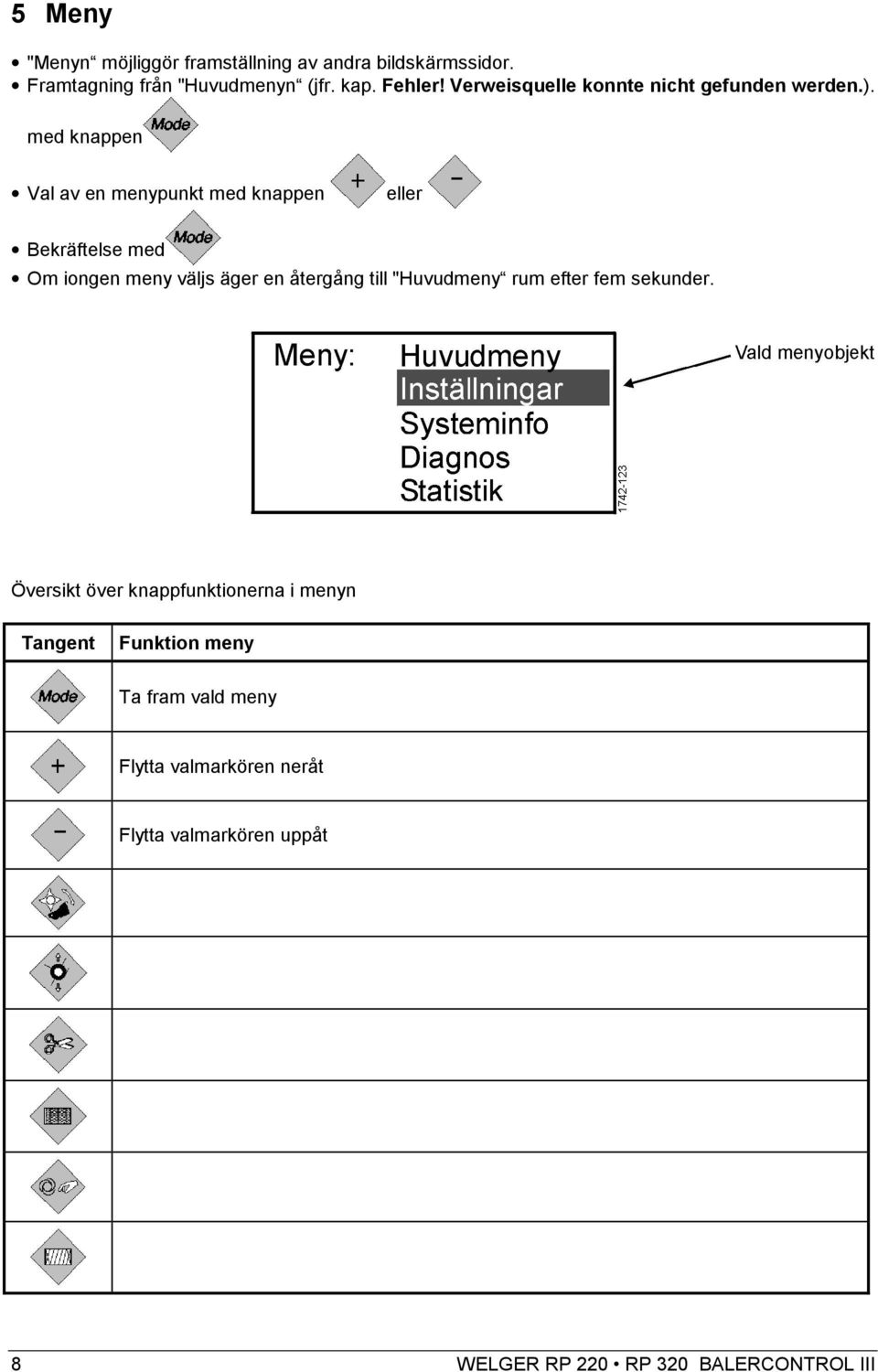

11 5 Meny "Menyn möjliggör framställning av andra bildskärmssidor. Framtagning från "Huvudmenyn (jfr. kap. Fehler! Verweisquelle konnte nicht gefunden werden.). med knappen Val av en menypunkt med knappen eller Bekräftelse med Om iongen meny väljs äger en återgång till "Huvudmeny rum efter fem sekunder. Översikt över knappfunktionerna i menyn Tangent Funktion meny Ta fram vald meny Flytta valmarkören neråt Flytta valmarkören uppåt 8 WELGER RP 220 RP 320 BALERCONTROL III

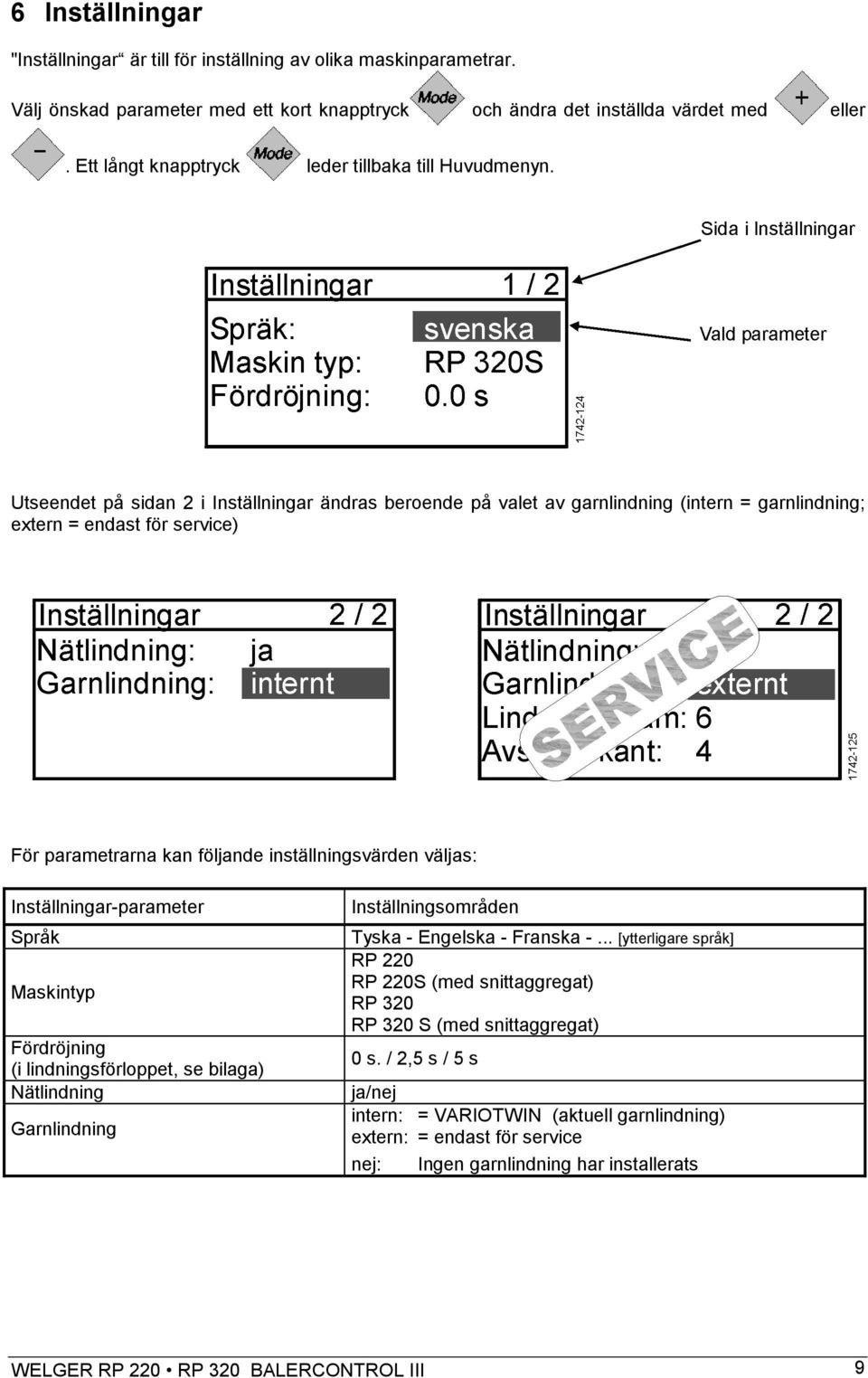

12 6 Inställningar "Inställningar är till för inställning av olika maskinparametrar. Välj önskad parameter med ett kort knapptryck och ändra det inställda värdet med eller. Ett långt knapptryck leder tillbaka till Huvudmenyn. Utseendet på sidan 2 i Inställningar ändras beroende på valet av garnlindning (intern = garnlindning; extern = endast för service) För parametrarna kan följande inställningsvärden väljas: Inställningar-parameter Språk Maskintyp Fördröjning (i lindningsförloppet, se bilaga) Nätlindning Garnlindning Inställningsområden Tyska - Engelska - Franska -... [ytterligare språk] RP 220 RP 220S (med snittaggregat) RP 320 RP 320 S (med snittaggregat) 0 s. / 2,5 s / 5 s ja/nej intern: = VARIOTWIN (aktuell garnlindning) extern: = endast för service nej: Ingen garnlindning har installerats WELGER RP 220 RP 320 BALERCONTROL III 9

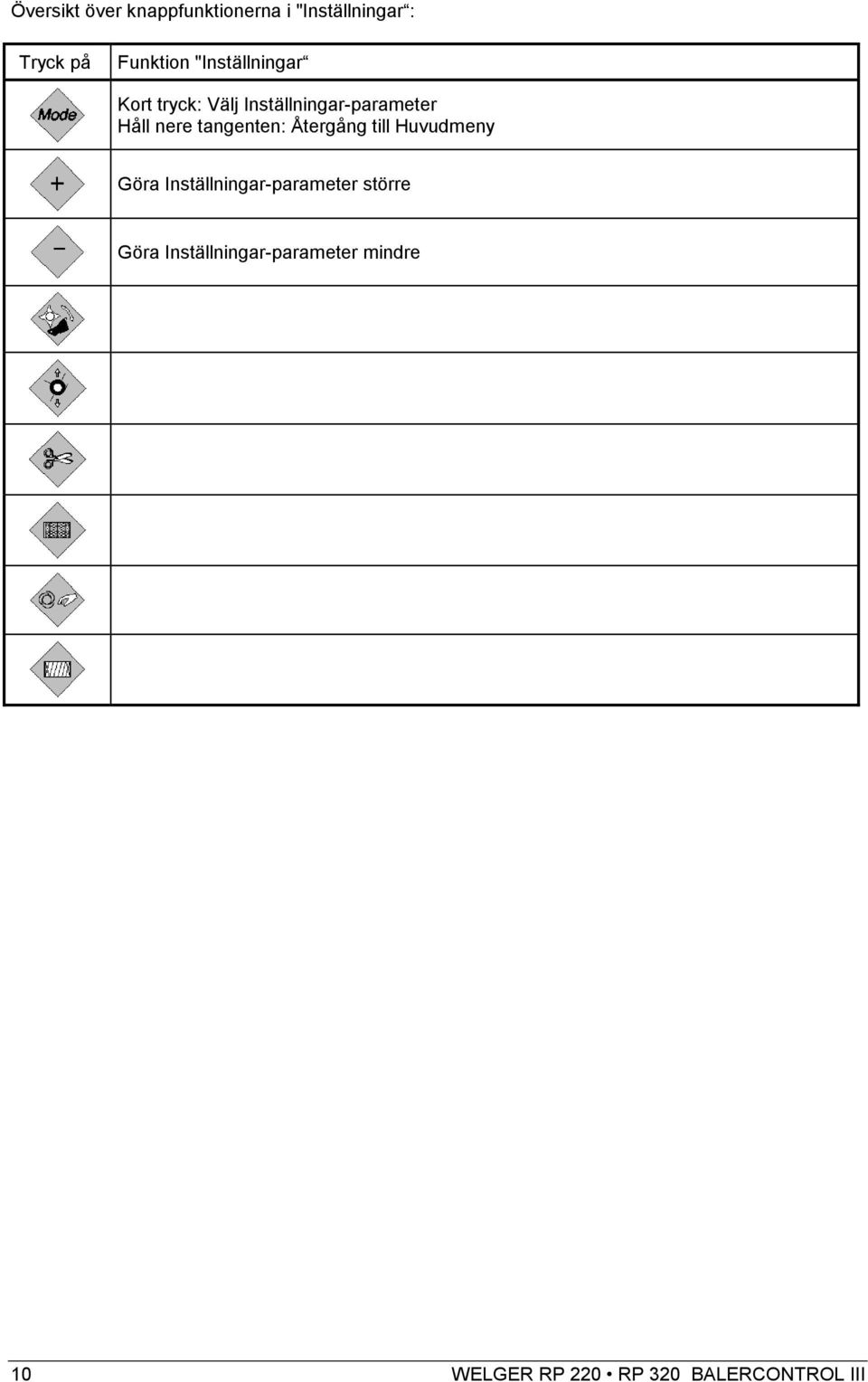

13 Översikt över knappfunktionerna i "Inställningar : Tryck på Funktion "Inställningar Kort tryck: Välj Inställningar-parameter Håll nere tangenten: Återgång till Huvudmeny Göra Inställningar-parameter större Göra Inställningar-parameter mindre 10 WELGER RP 220 RP 320 BALERCONTROL III

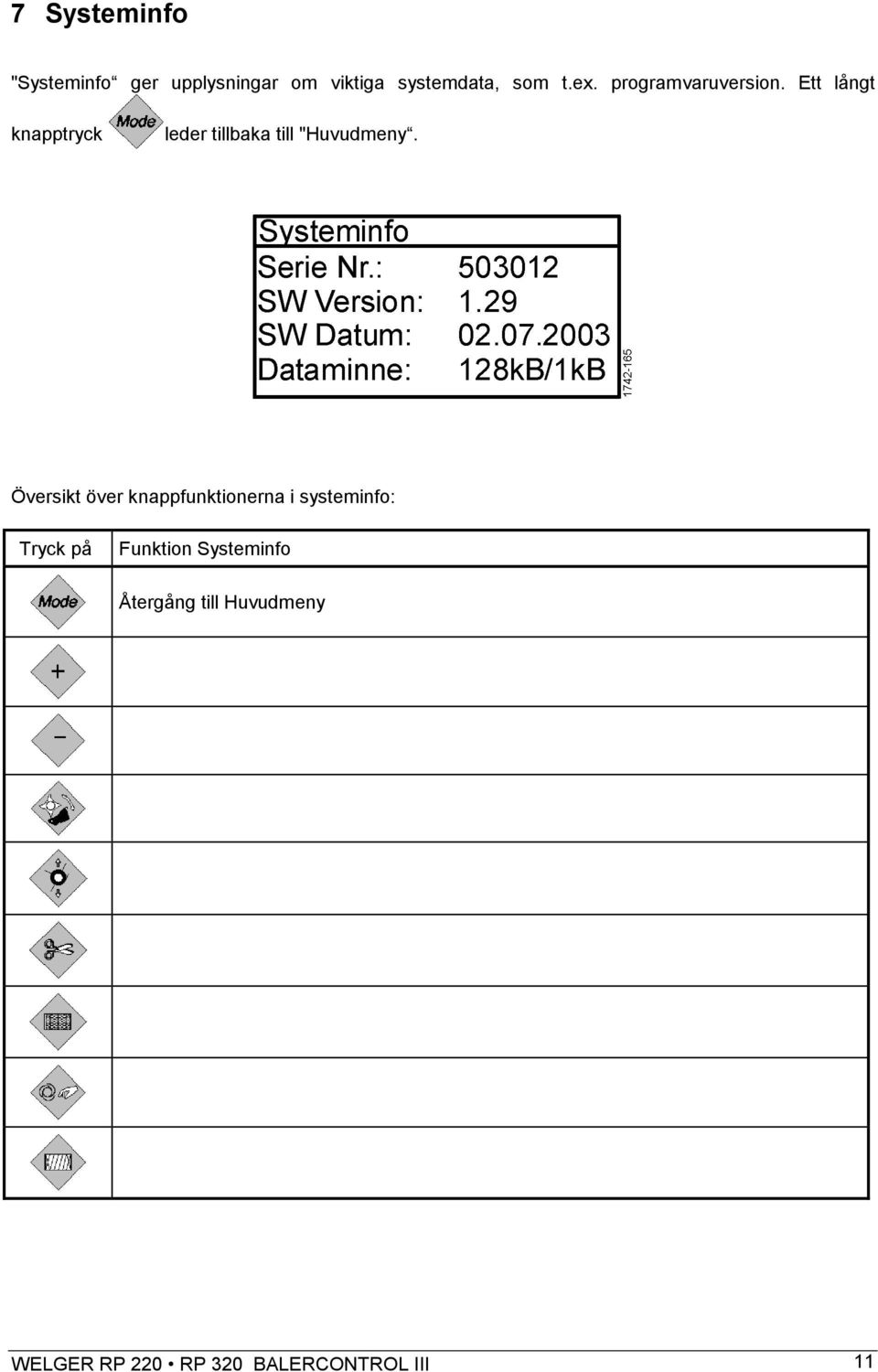

14 7 Systeminfo "Systeminfo ger upplysningar om viktiga systemdata, som t.ex. programvaruversion. Ett långt knapptryck leder tillbaka till "Huvudmeny. Översikt över knappfunktionerna i systeminfo: Tryck på Funktion Systeminfo Återgång till Huvudmeny WELGER RP 220 RP 320 BALERCONTROL III 11

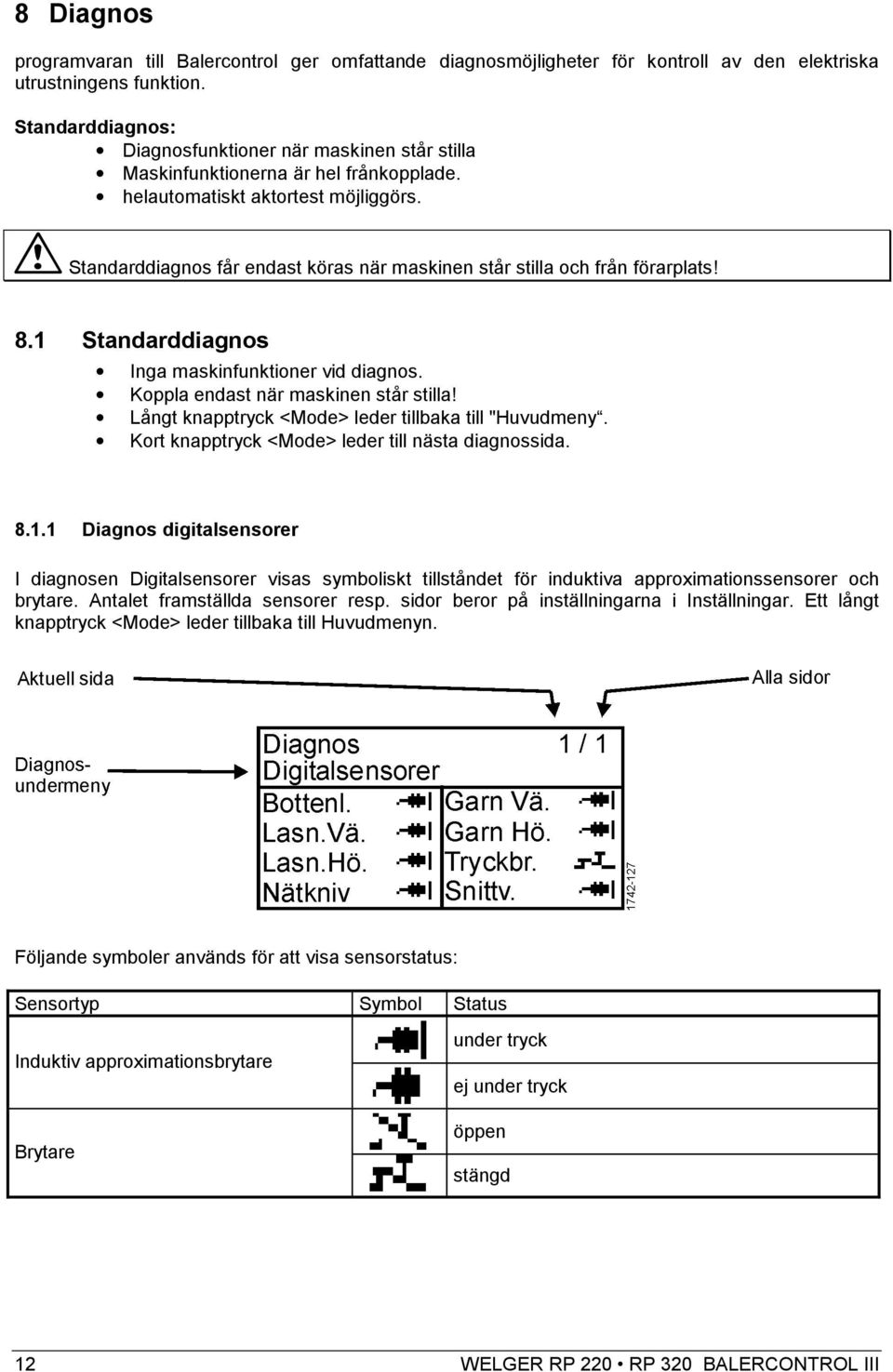

15 8 Diagnos programvaran till Balercontrol ger omfattande diagnosmöjligheter för kontroll av den elektriska utrustningens funktion. Standarddiagnos: Diagnosfunktioner när maskinen står stilla Maskinfunktionerna är hel frånkopplade. helautomatiskt aktortest möjliggörs. Standarddiagnos får endast köras när maskinen står stilla och från förarplats! 8.1 Standarddiagnos Inga maskinfunktioner vid diagnos. Koppla endast när maskinen står stilla! Långt knapptryck <Mode> leder tillbaka till "Huvudmeny. Kort knapptryck <Mode> leder till nästa diagnossida Diagnos digitalsensorer I diagnosen Digitalsensorer visas symboliskt tillståndet för induktiva approximationssensorer och brytare. Antalet framställda sensorer resp. sidor beror på inställningarna i Inställningar. Ett långt knapptryck <Mode> leder tillbaka till Huvudmenyn. Följande symboler används för att visa sensorstatus: Sensortyp Symbol Status Induktiv approximationsbrytare Brytare under tryck ej under tryck öppen stängd 12 WELGER RP 220 RP 320 BALERCONTROL III

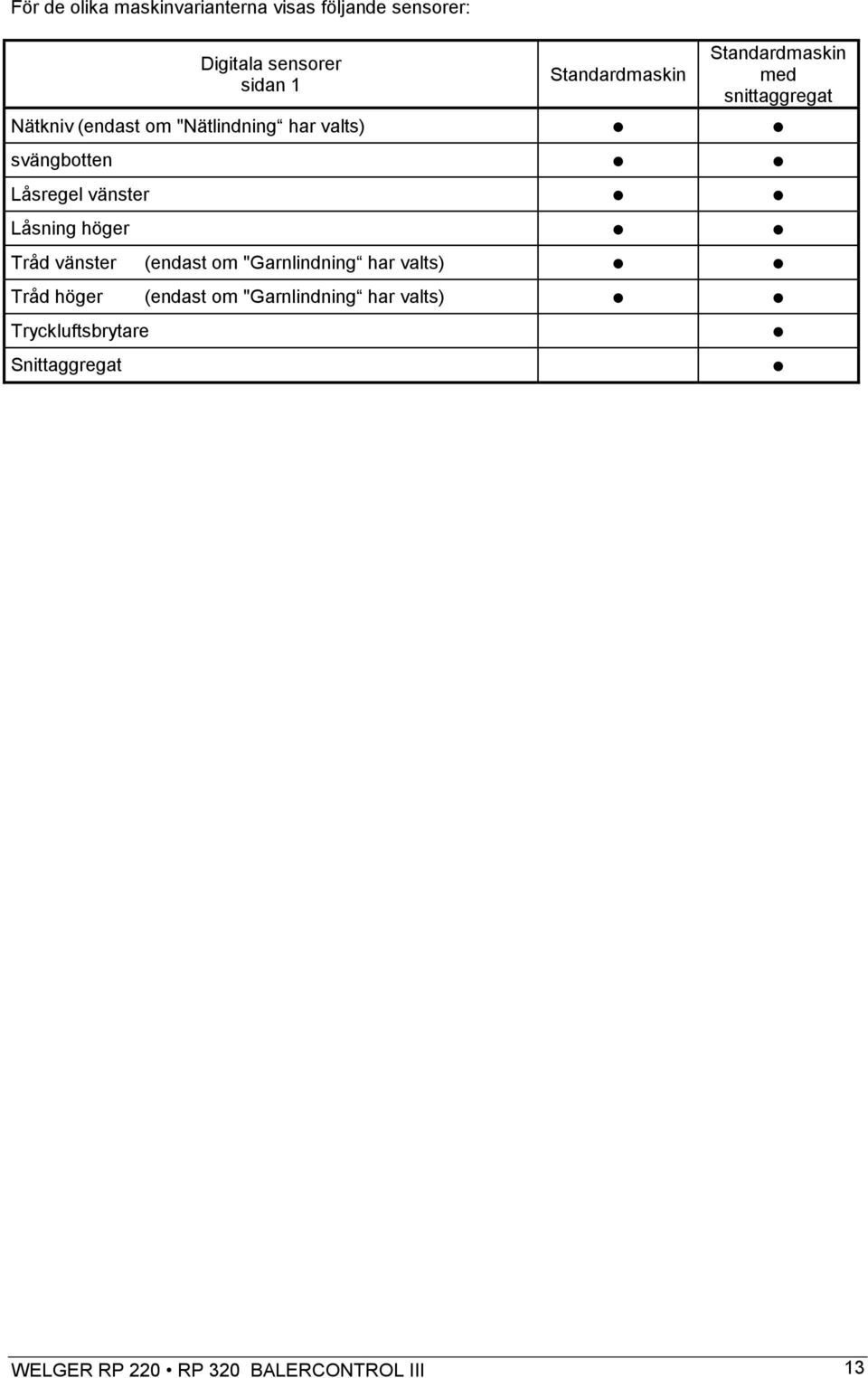

16 För de olika maskinvarianterna visas följande sensorer: Digitala sensorer sidan 1 Standardmaskin Standardmaskin med snittaggregat Nätkniv (endast om "Nätlindning har valts) svängbotten Låsregel vänster Låsning höger Tråd vänster (endast om "Garnlindning har valts) Tråd höger (endast om "Garnlindning har valts) Tryckluftsbrytare Snittaggregat WELGER RP 220 RP 320 BALERCONTROL III 13

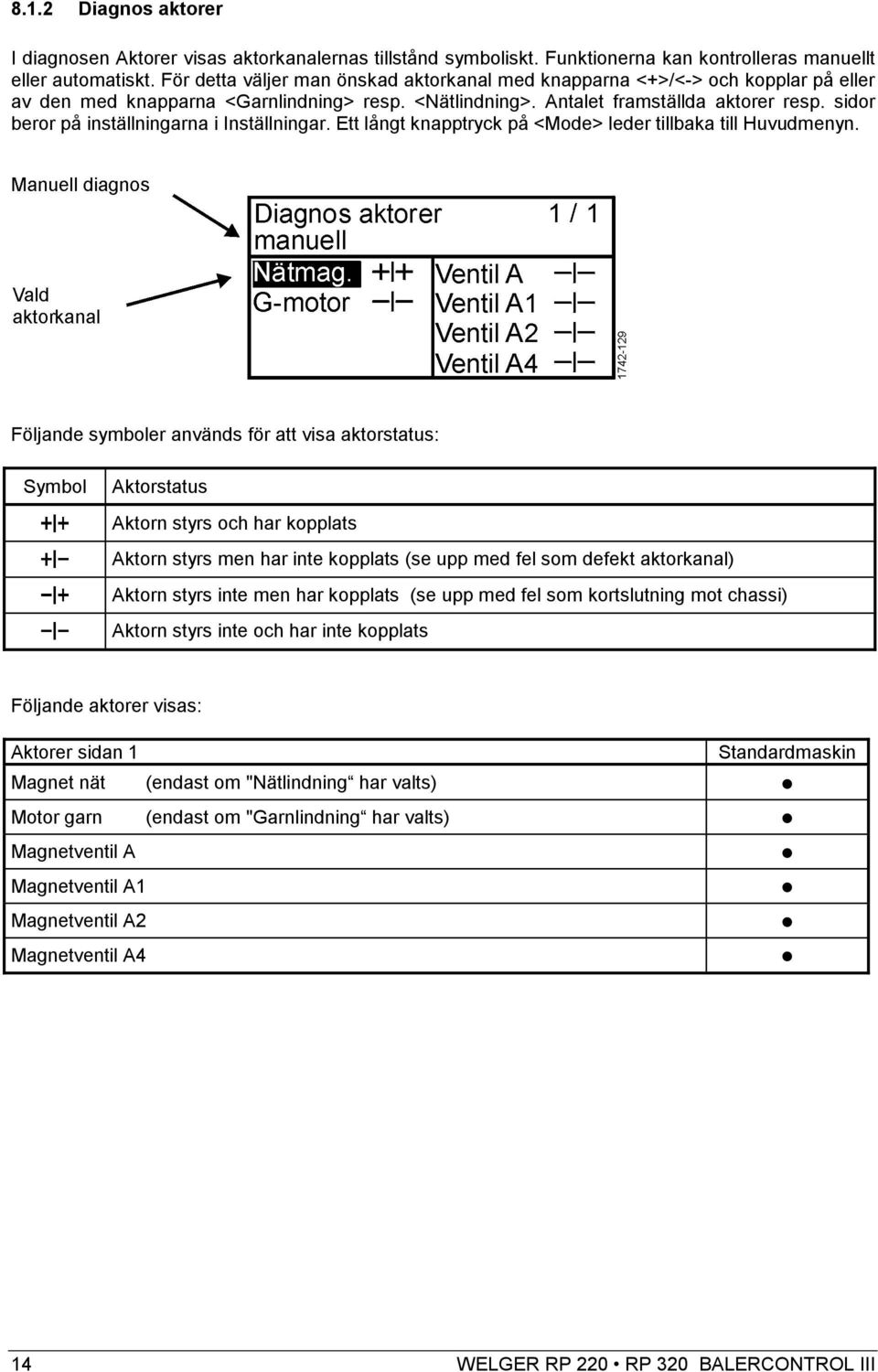

17 8.1.2 Diagnos aktorer I diagnosen Aktorer visas aktorkanalernas tillstånd symboliskt. Funktionerna kan kontrolleras manuellt eller automatiskt. För detta väljer man önskad aktorkanal med knapparna <+>/<-> och kopplar på eller av den med knapparna <Garnlindning> resp. <Nätlindning>. Antalet framställda aktorer resp. sidor beror på inställningarna i Inställningar. Ett långt knapptryck på <Mode> leder tillbaka till Huvudmenyn. Följande symboler används för att visa aktorstatus: Symbol Aktorstatus Aktorn styrs och har kopplats Aktorn styrs men har inte kopplats (se upp med fel som defekt aktorkanal) Aktorn styrs inte men har kopplats (se upp med fel som kortslutning mot chassi) Aktorn styrs inte och har inte kopplats Följande aktorer visas: Aktorer sidan 1 Standardmaskin Magnet nät (endast om "Nätlindning har valts) Motor garn (endast om "Garnlindning har valts) Magnetventil A Magnetventil A1 Magnetventil A2 Magnetventil A4 14 WELGER RP 220 RP 320 BALERCONTROL III

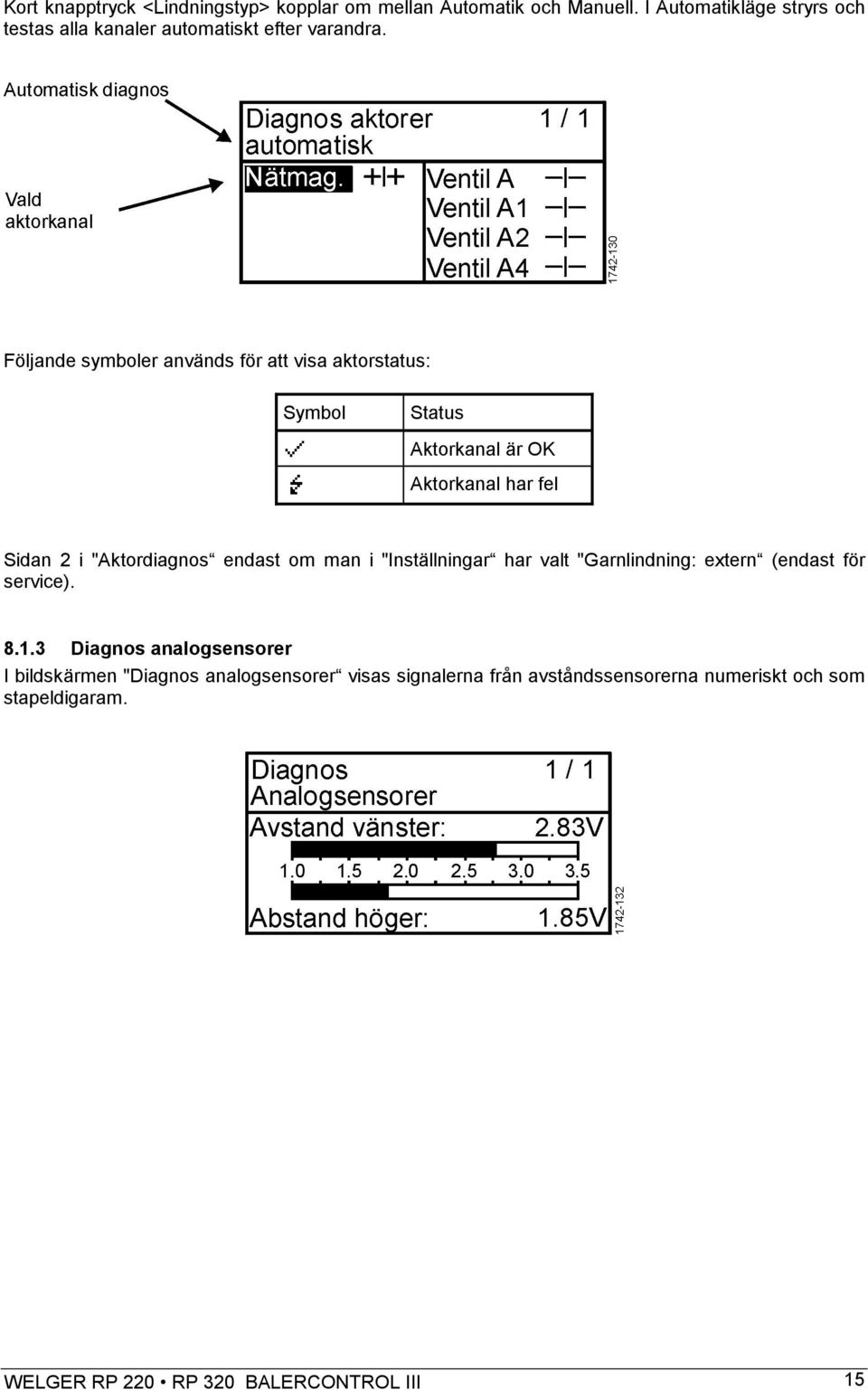

18 Kort knapptryck <Lindningstyp> kopplar om mellan Automatik och Manuell. I Automatikläge stryrs och testas alla kanaler automatiskt efter varandra. Följande symboler används för att visa aktorstatus: Symbol Status Aktorkanal är OK Aktorkanal har fel Sidan 2 i "Aktordiagnos endast om man i "Inställningar har valt "Garnlindning: extern (endast för service) Diagnos analogsensorer I bildskärmen "Diagnos analogsensorer visas signalerna från avståndssensorerna numeriskt och som stapeldigaram. WELGER RP 220 RP 320 BALERCONTROL III 15

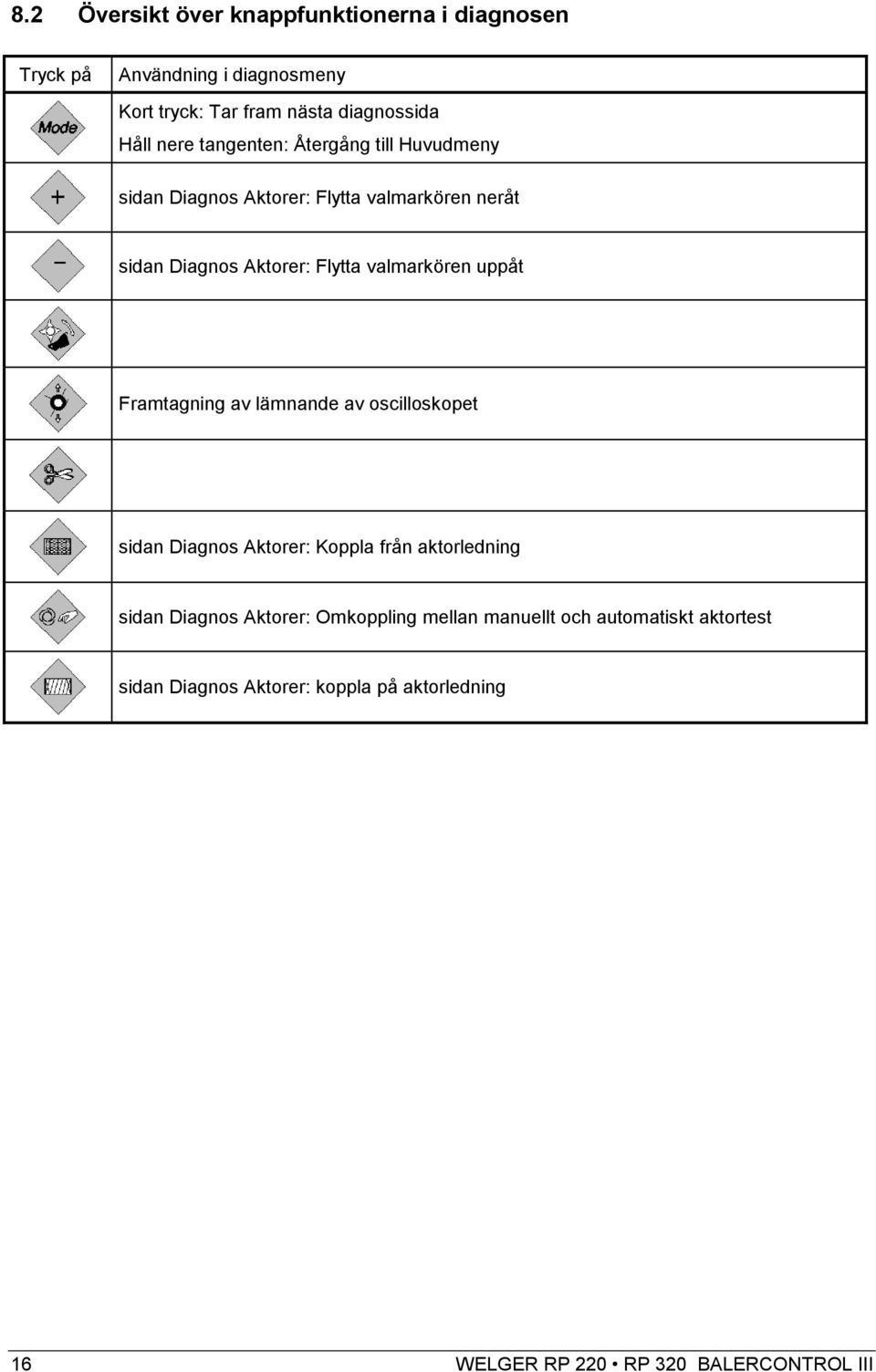

19 8.2 Översikt över knappfunktionerna i diagnosen Tryck på Användning i diagnosmeny Kort tryck: Tar fram nästa diagnossida Håll nere tangenten: Återgång till Huvudmeny sidan Diagnos Aktorer: Flytta valmarkören neråt sidan Diagnos Aktorer: Flytta valmarkören uppåt Framtagning av lämnande av oscilloskopet sidan Diagnos Aktorer: Koppla från aktorledning sidan Diagnos Aktorer: Omkoppling mellan manuellt och automatiskt aktortest sidan Diagnos Aktorer: koppla på aktorledning 16 WELGER RP 220 RP 320 BALERCONTROL III

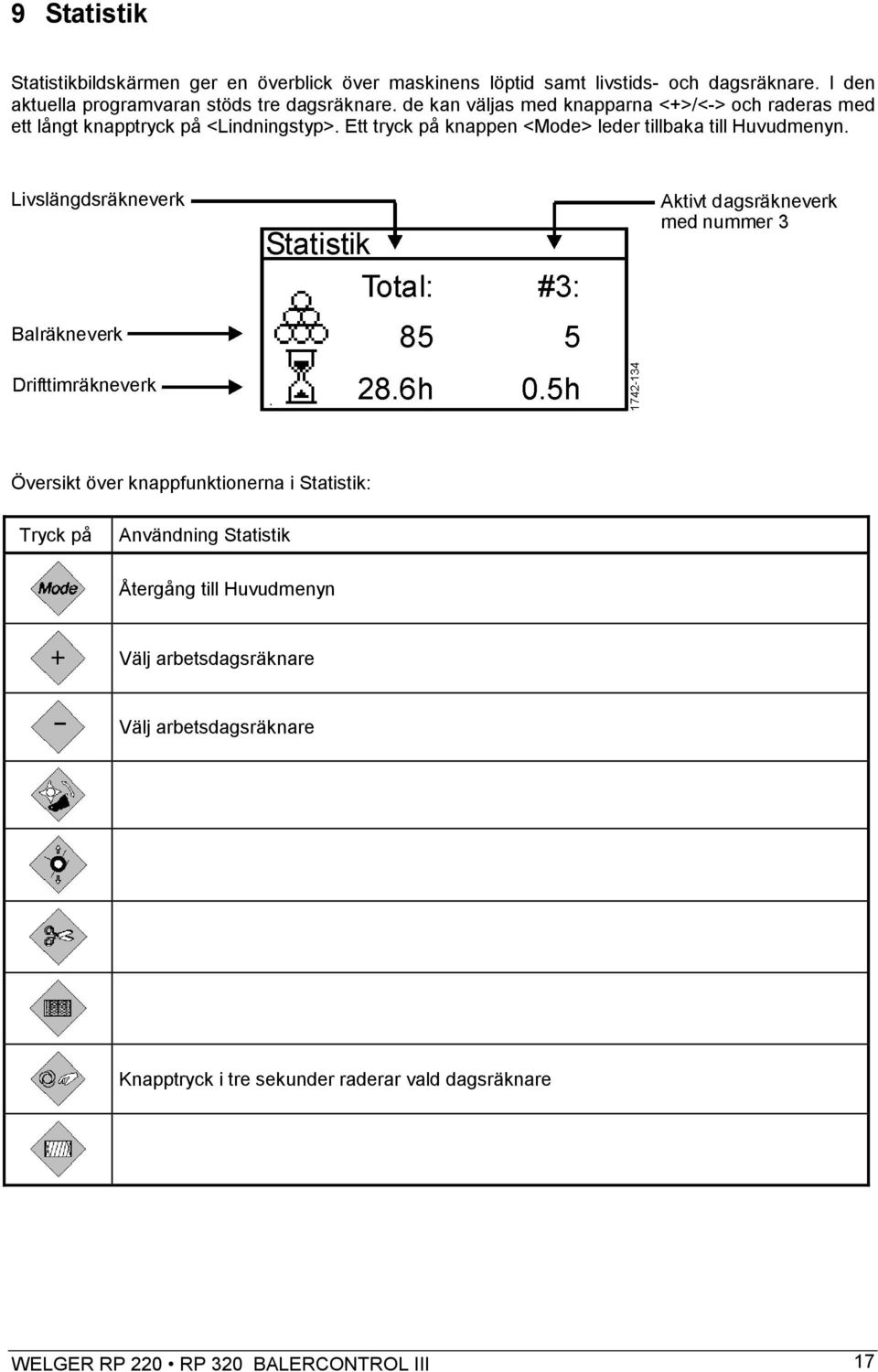

20 9 Statistik Statistikbildskärmen ger en överblick över maskinens löptid samt livstids- och dagsräknare. I den aktuella programvaran stöds tre dagsräknare. de kan väljas med knapparna <+>/<-> och raderas med ett långt knapptryck på <Lindningstyp>. Ett tryck på knappen <Mode> leder tillbaka till Huvudmenyn. Översikt över knappfunktionerna i Statistik: Tryck på Användning Statistik Återgång till Huvudmenyn Välj arbetsdagsräknare Välj arbetsdagsräknare Knapptryck i tre sekunder raderar vald dagsräknare WELGER RP 220 RP 320 BALERCONTROL III 17

21 10 Felmeddelanden Felmeddelanden läggs i ett eget fönster över aktuell bildskärm. De kan bara raderas med knappen <Mode>. Detta gäller dock inte för systemfelen. Felmeddelanden visas i alla menyer med undantag av standarddiagnosen eftersom där inga maskinfunktioner är i drift. Om flera fel uppträder samtidigt så visas det med högst prioritet först. Efteröljande avbildade fel visas efter respektive prioritet Systemfel: Kortslutning i sensorförsörjning Vid kortslutning eller överbelastning i sensorförsörjningen kopplas sensor- och aktorförsörjningen till styrnehten från, ett felfönster öppnas och buzzern kopplas på varaktigt. Systemfel ska inte tryckas bort med knappen <Mode>. Avbryt genast strömförsörjningen: Dra ut kontakten (DIN 9680B) Om felet kommer tillbaka när strömförsörjningen slås på går det att arbeta vidare med frånkopplad elektronik med hjälp av nödlindningen (se maskinens instruktionsbok, kapitel "Nöddrift av lindningen ). Därefter: Underrätta kundtjänst! 18 WELGER RP 220 RP 320 BALERCONTROL III

22 10.2 Systemfel: Överspänning i maskinen elsystem Vid överspänning i nätet (batterispänning > 17V) kopplas styrenhetens sensor- och aktorförsörjning från, ett felfönster öppnas och buzzern kopplas på varaktigt. Systemfel ska inte tryckas bort med knappen <Mode> Felbild: "Överbelastning" Det har uppstått ett fel som lett till överbelastning av en utgångskanal. Utgången har därefter kopplats bort. felmeddelandet kan raderas med knappen <Mode> men utgången förblir spärrad tills systemet startas om Felbild: "Kabelbrott Ett kabelbrott resp. en kabel som inte anslutits har upptäckts. Felmeddelandet kan raderas med knappen <Mode> eller försvinner automatiskt när lasten ansluts igen. WELGER RP 220 RP 320 BALERCONTROL III 19

23 10.5 Felbild: "Spänna nätkniv!" Automatisk nätlindning skulle startas men nätknivssensorn har inte dämpats. När felmeddelandet raderats kan en nät- eller garnlindning startas manuellt (nätknivssensorn ignoreras) Felbild: "Nätkniv spänd?" Manuell nätlindning skulle startas men nätknivssensorn är inte dämpad. När felmeddelandet raderats kan en nät- eller garnlindning startas manuellt (nätknivssensorn ignoreras) Felbild: "Garn löper enkelsidigt!" Garn löper endast enkelsidigt (t.ex. tom garnrulle). Felmeddelandet kan raderas med knappen <Mode> eller försvinner automatiskt när ingen av trådarna löper längre. 20 WELGER RP 220 RP 320 BALERCONTROL III

24 10.8 Felbild: "Garn löper inte!" En garnlindning har startats men efter frånkoppling av garnmotorn är det minst en tråd som inte löper. När felmeddelandet raderats kan en nät- eller garnlindning startas manuellt Felbild: "Garn löper utan lindning" Minst en tråd löper fast ingen lindning startats. Felmeddelandet kan raderas med knappen <Mode> eller försvinner automatiskt när ingen av trådarna löper längre Felbild: "Bakluckan öppen på ena sidan En låshake är öppen. Felmeddelandet kan raderas med knappen <Mode> eller försvinner automatiskt när båda låshakarna är öppna eller stängda. WELGER RP 220 RP 320 BALERCONTROL III 21

25 10.11 Felbild: "Maximal presstäthet har uppnåtts" I modus "Manuell lindningstyp har presstätheten 10 överskridits och ingen lindning startats. Om du startar en nät- resp. garnlindning försvinner detta felmeddelande. Felmeddelandet kan raderas med knappen <Mode>, signalen upphör först när en lindning startas. 22 WELGER RP 220 RP 320 BALERCONTROL III

26 11 Bilaga 11.1 Sammanfattning av knappfunktionerna Tryck på Huvudmeny Meny Framtagning meny Förminska vald Inställningarparameter Inställning av balar densitet för den automatiska lindningsutlös ningen Inställning av balar densitet för den automatiska lindningsutlös ningen Hydraulikväxel: Justering svängbotten Ta fram vald meny Val-flytta balkar neråt Val-flytta balkar uppåt Inställning ar Kort: Välja Inställningarparameter Lång: Återgång till Huvudmeny Förstora vald Inställningarparameter Systeminfo Återgång till Huvudmeny Diagnos sensorer Kort: Nästa diagnossida Lång: Återgång till Huvudmeny Diagnos aktorer Kort: Nästa Lång: Återgång till Huvudmeny Val-flytta balkar neråt Val-flytta balkar uppåt Statistik Återgång till Huvudmeny Välj arbetsdagsrä knare Välj arbetsdagsrä knare Hydraulikväxel: Justering pickup Hydraulikväxel: Inställning av snittaggregat Manuell lindningsutlös ning nätlindning Koppla från aktorledning Inställning av den automatiska lindningstype n Manuell lindningsutlös ning garnlindning Koppla om mellan manuellt och automatiskt aktortest Koppla på aktorledning Knapptryck 3 s raderar vald dagsräknare WELGER RP 220 RP 320 BALERCONTROL III 23

27 11.2 Tidsföljd för lindningsförlopp vid automatisk lindning Presstäthet uppnådd: Start lindning Garnlindning Buzzer Fördröjning: 0 s, 2, 5 s eller 5,0 s 3 s Garnmotor 8.0 s Nätlindning Buzzer Magnet nät 3 s Fördröjning: 0 s, 2, 5 s eller 5,0 s Kombilindning Buzzer Fördröjning: 0 s, 2, 5 s eller 5,0 s 3 s Garnmotor 8,0 s Magnet nät 3,0 s + Fördröjning 24 WELGER RP 220 RP 320 BALERCONTROL III
