1 CITROËN INFO DIAG DIAGNOS- INSTRUMENT LEXIA PROXIA CD 29 SERVICE- AVDELNINGEN ENDAST INTERN INFORMATION Nr /03/2004 DETTA MEDDELANDE SKA DELAS UT SAMT LÄSAS OCH KOMMENTERAS FÖR ALLA SOM DIREKT ELLER INDIREKT HANTERAR DIAGNOSINSTRUMENT LEXIA / PROXIA RUBRIK: Hjälp till diagnostik av BSI: Blinkers, varningsblinkers. GÄLLER: CITROËN C2, C3, C3 Pluriel, Xsara 2 (från OPR 9002), Xsara Picasso (från OPR 9492), Berlingo 2, C5, C8 Page 1 / 13

2 SERVICEAVDELNINGEN Hjälp till diagnostik av BSI (G11) Blinkers Varningsblinkers Tillämpning på följande CITROËN-bilar: C2 C3 C3 Pluriel Xsara 2 (från OPR 9002) Berlingo 2 Xsara 2 (från OPR 9492) C5, C8, C8 Behandlat symptom - Höger blinkers fungerar inte - Vänster blinkers fungerar inte - Varningsblinkerslamporna fungerar inte - Varningsblinkerlamporna förblir ständigt tända Page 2 / 13

3 Innehåll 1 Nödvändiga instrument Erreur! Sig 2 Garanti Erreur! Sig 3 Kontakt med assistans Erreur! Sig 3.1 INLEDNING ERREUR 3.2 EXEMPEL PÅ INFORMATION SOM SKA LÄMNAS ERREUR 4 Försiktighetsrekommendationer Erreur! Sig 4.1 GRUNDLÄGGANDE REKOMMENDATIONER ERREUR 4.2 VARNING ERREUR 5 Påminnelse om funktionerna Erreur! Sig 5.1 VARNINGSBLINKERS ERREUR 5.2 BLINKERS ERREUR 6 [G11][S00] Föregående kontroll av BSI Erreur! Sig 7 [G11][S01] Varningsblinkerslamporna fungerar inte Erreur! Sig 7.1 SAMTLIGA BILTYPER UTOM XSARA 2 : ERREUR 7.2 XSARA 2 ERREUR 8 [G11][S02] Varningsblinkerlamporna förblir ständigt tända Erreur! Sig 9 [G11][S03] Höger blinkers fungerar inte Erreur! Sig 10 [G11][S04] Vänster blinkers fungerar inte Erreur! Sig 11 [G11][S05] Kontrollanvisningar (Bilar utan fjärrkontroll med högfrekvens) Erreur! Sig 12 [G11][S06] Kontrollanvisningar (Bilar med fjärrkontroll med högfrekvens) Erreur! Sig Page 3 / 13

4 1 Nödvändiga instrument Diagnosinstrument. 2 Garanti OBS: För att en BSI ska ersättas, måste en begäran om godkännande av bytet göras. 3 Kontakt med assistans 3.1 Inledning Innan assistansen kontaktas, ber vi er samla ihop följande: numret eller numren på arbetsanvisningarna (G01 - G13) den använda sekvensen (S0x) steget som du kommit till (frivilligt, beror på det använda dokumentet) 3.2 Exempel på information som ska lämnas Du använder anvisning G10 (torkare), sekvens S06 motsvarar Kontroll av vindrutetorkarnas funktion och du har kommit till steg i översikten. För kontaktpersonen anger du då G10 - S Försiktighetsrekommendationer 4.1 Grundläggande rekommendationer Kontrollera före alla ingrepp: batterispänningen säkringarna att BSI:n inte befinner sig i nedsatt funktionsläge (se Föregående kontroll av BSI) Page 4 / 13

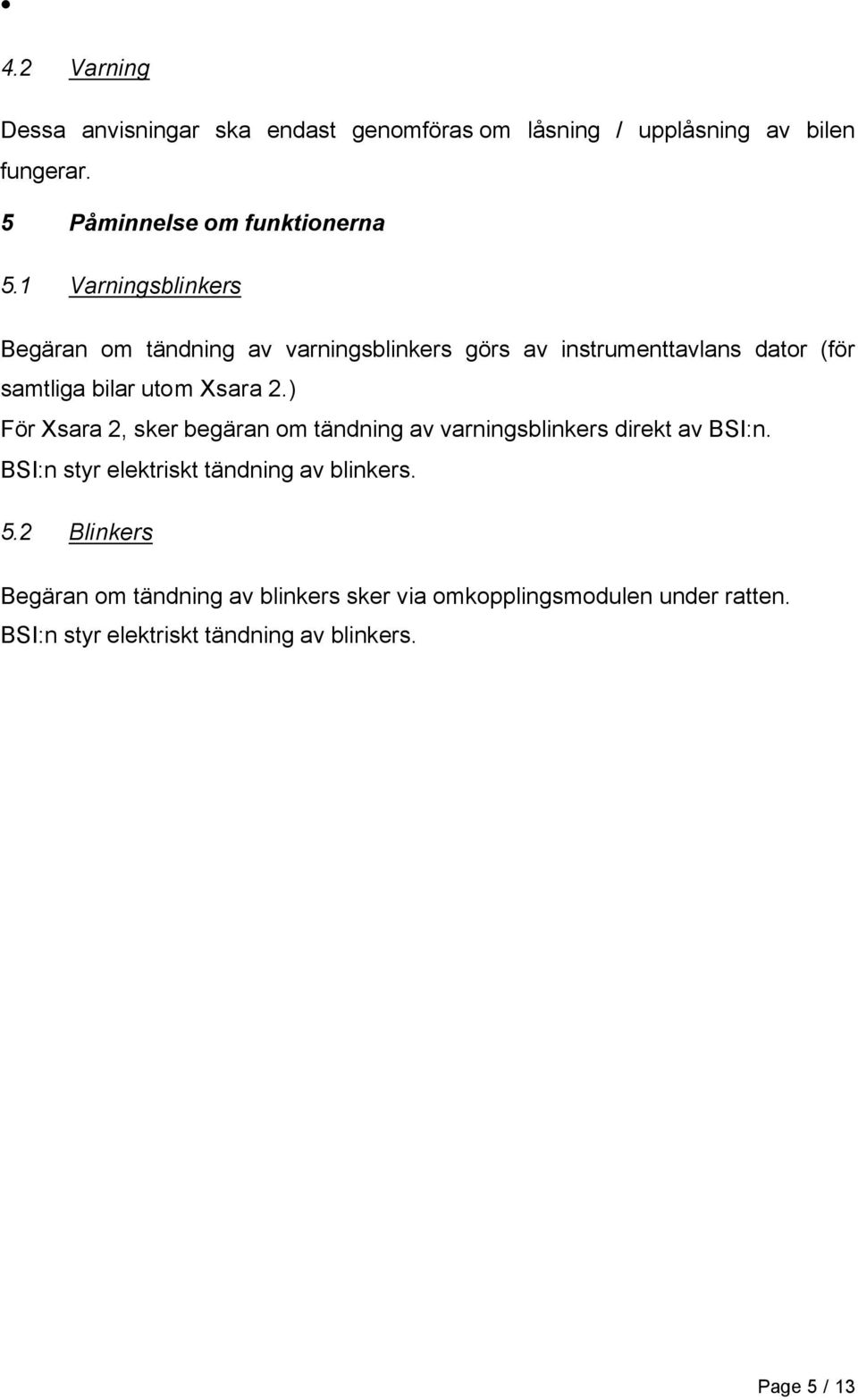

5 4.2 Varning Dessa anvisningar ska endast genomföras om låsning / upplåsning av bilen fungerar. 5 Påminnelse om funktionerna 5.1 Varningsblinkers Begäran om tändning av varningsblinkers görs av instrumenttavlans dator (för samtliga bilar utom Xsara 2.) För Xsara 2, sker begäran om tändning av varningsblinkers direkt av BSI:n. BSI:n styr elektriskt tändning av blinkers. 5.2 Blinkers Begäran om tändning av blinkers sker via omkopplingsmodulen under ratten. BSI:n styr elektriskt tändning av blinkers. Page 5 / 13

6 6 [G11][S00] Föregående kontroll av BSI Steg 1 Identifiering av en BSI i nedsatt funktionsläge: - Fall 1: När tändningen slås på (+ efter tändningslås), tänds bilens positionsljus, vindrutetorkarna går på intervalltorkning - Fall 2: När motorn är igång, tänds halvljusen och vindrutetorkarna går på intervalltorkning. Visar BSI symptom på nedsatt funktionssätt? Slut på felsökning Steg 2 Kontrollera säkringarna och matingen av BSI åtgärda eventuella fel Steg 3 Upprätta kommunikation med BSI:n med hjälp av ett diagnosinstrument. Välj menyn «IDENTIFIERING» Kan du avläsa BSI :ns programvaruversion (*)? (*)(eller programvarans utgåva) Gå till steg 4 Gå till steg 10 Page 6 / 13

7 Steg 4 Är BSI:n ny? (kommer från reservdelsavdelningen) Steg 5 Före slutet av juni 2004: Demontering av BSI:n godkänd. Från början av juli 2004: Fjärrprogrammera BSI:n med hjälp av metoden för fjärrprogrammering av okodade datorer Steg 6 Har BSI:n tidigare fjärrkodats? Steg 8 Gå till steg 10 Steg 7 Gör om fjärrprogrammeringen av BSI:n åtminstone tre gånger. Efter tredje försöket är demontering av BSI:n godkänd. Page 7 / 13

8 Steg 10 Upprätta kommunikation med BSI:n med hjälp av ett diagnosinstrument. Välj menyn «KONTROLL AV MANÖVERDON» och därefter «BELYSNING / SIGNALERING». Gör en kontroll av signalhornet. Fungerade signalhornet? Steg 12 Upprätta kommunikation med BSI:n med hjälp av ett diagnosinstrument. Välj menyn «KONTROLL AV MANÖVERDON» och därefter «BELYSNING / SIGNALERING». Gör en kontroll av halvljusen. Steg 11: Kontrollera kabelhärvan och anslutningen. Byt omkopplingsmodul under ratten. Det är inte BSI:n som orsakar felet. Demontering är inte tillåten. Fungerade halvljusen? Steg 13: Slut på felsökningen Det är BSI:n som orsakar felet. Demontering godkänns. Steg 14: Slut på felsökningen Det är fel på motorns reläbox. Det är inte BSI:n som orsakar felet. Demontering är inte tillåten. Page 8 / 13

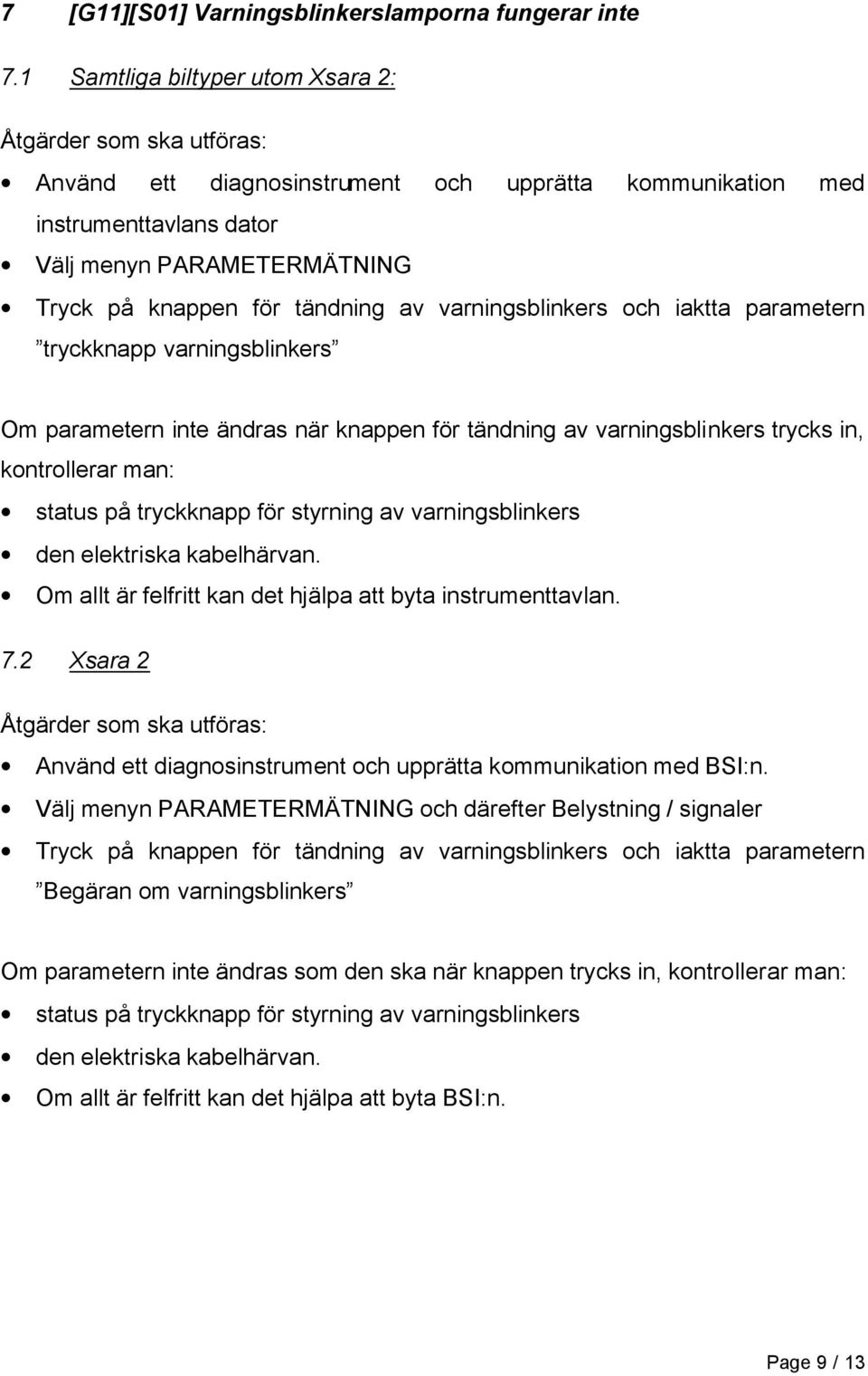

9 7 [G11][S01] Varningsblinkerslamporna fungerar inte 7.1 Samtliga biltyper utom Xsara 2: Åtgärder som ska utföras: Använd ett diagnosinstrument och upprätta kommunikation med instrumenttavlans dator Välj menyn PARAMETERMÄTNING Tryck på knappen för tändning av varningsblinkers och iaktta parametern tryckknapp varningsblinkers Om parametern inte ändras när knappen för tändning av varningsblinkers trycks in, kontrollerar man: status på tryckknapp för styrning av varningsblinkers den elektriska kabelhärvan. Om allt är felfritt kan det hjälpa att byta instrumenttavlan. 7.2 Xsara 2 Åtgärder som ska utföras: Använd ett diagnosinstrument och upprätta kommunikation med BSI:n. Välj menyn PARAMETERMÄTNING och därefter Belystning / signaler Tryck på knappen för tändning av varningsblinkers och iaktta parametern Begäran om varningsblinkers Om parametern inte ändras som den ska när knappen trycks in, kontrollerar man: status på tryckknapp för styrning av varningsblinkers den elektriska kabelhärvan. Om allt är felfritt kan det hjälpa att byta BSI:n. Page 9 / 13

10 8 [G11][S02] Varningsblinkerlamporna förblir ständigt tända Åtgärder som ska utföras: Kontrollera elkabelhärvan (kortslutning) Kontakta den tekniske experten före byte av BSI:n 9 [G11][S03] Höger blinkers fungerar inte Det finns två möjliga fall: Bilar utan fjärrkontroll med högfrekvens: se [G11][S05] Kontrollanvisningar Bilar med fjärrkontroll med högfrekvens: se [G11][S06] Kontrollanvisningar 10 [G11][S03] Vänster blinkers fungerar inte Det finns två möjliga fall: Bilar utan fjärrkontroll med högfrekvens: se [G11][S05] Kontrollanvisningar Bilar med fjärrkontroll med högfrekvens:.se [G11][S06] Kontrollanvisningar. Page 10 / 13

11 11 [G11][S05] Kontrollanvisningar (Bilar utan fjärrkontroll med högfrekvens) STEG 1 Kontrollera de olika säkringarna STEG 2 Upprätta kommunikation med BSI:n. Välj menyn KONTROLL AV MANÖVERDON och «Vänster blinker» och sedan «höger blinker» Orsakade kontrollen av manöverdon tändning av motsvarande blinker? 4.1 SLUT PÅ FELSÖKNINGEN Kontrollera att det finns förbindelse i kabelhärvorna. Om det inte är fel på kabelhärvorna eller säkringarna på glödlamporna kan det hjälpa att byta BSI:n. 4.2 SLUT PÅ FELSÖKNINGEN Det är inte BSI:n som orsakar felet. Demontering är ej tillåten. Page 11 / 13

12 12 [G11][S06] Kontrollanvisningar (Bilar med fjärrkontroll med högfrekvens) STEG 1 Kontrollera säkringarna STEG 2 Lås och lås upp bilen med hjälp av fjärrkontrollen med högfrekvens. Blinkar blinkerslamporna? STEG 3 Använd diagnosinstrumentet och gör en felavläsning av omkopplaren under ratten Finns det fel inlagda i omkopplingsmodulen under ratten? 2.1 SLUT PÅ FELSÖKNINGEN Det är inte BSI:n som orsakar felet. Kontrollera funktionen på tryckknappen för styrning av varningsblinkers. 3.1 SLUT PÅ FELSÖKNINGEN Gå till STEG 4 Kontrollera omkopplingsmodulen under ratten. Page 12 / 13

13 STEG 4 Upprätta kommunikation med BSI:n. Välj menyn KONTROLL AV MANÖVERDON och «Vänster blinkers» och därefter «Höger blinkers» Orsakade kontrollen av manöverdon tändning av motsvarande blinkerslampa? JA 4.1 SLUT PÅ FELSÖKNINGEN Kontrollera att det finns förbindelse i kabelhärvorna. Om det inte är fel på kabelhärvorna eller säkringarna på glödlamporna kan det hjälpa att byta BSI:n. 4.2 SLUT PÅ FELSÖKNINGEN Det är inte BSI:n som orsakar felet. Demontering är ej tillåten. Page 13 / 13
