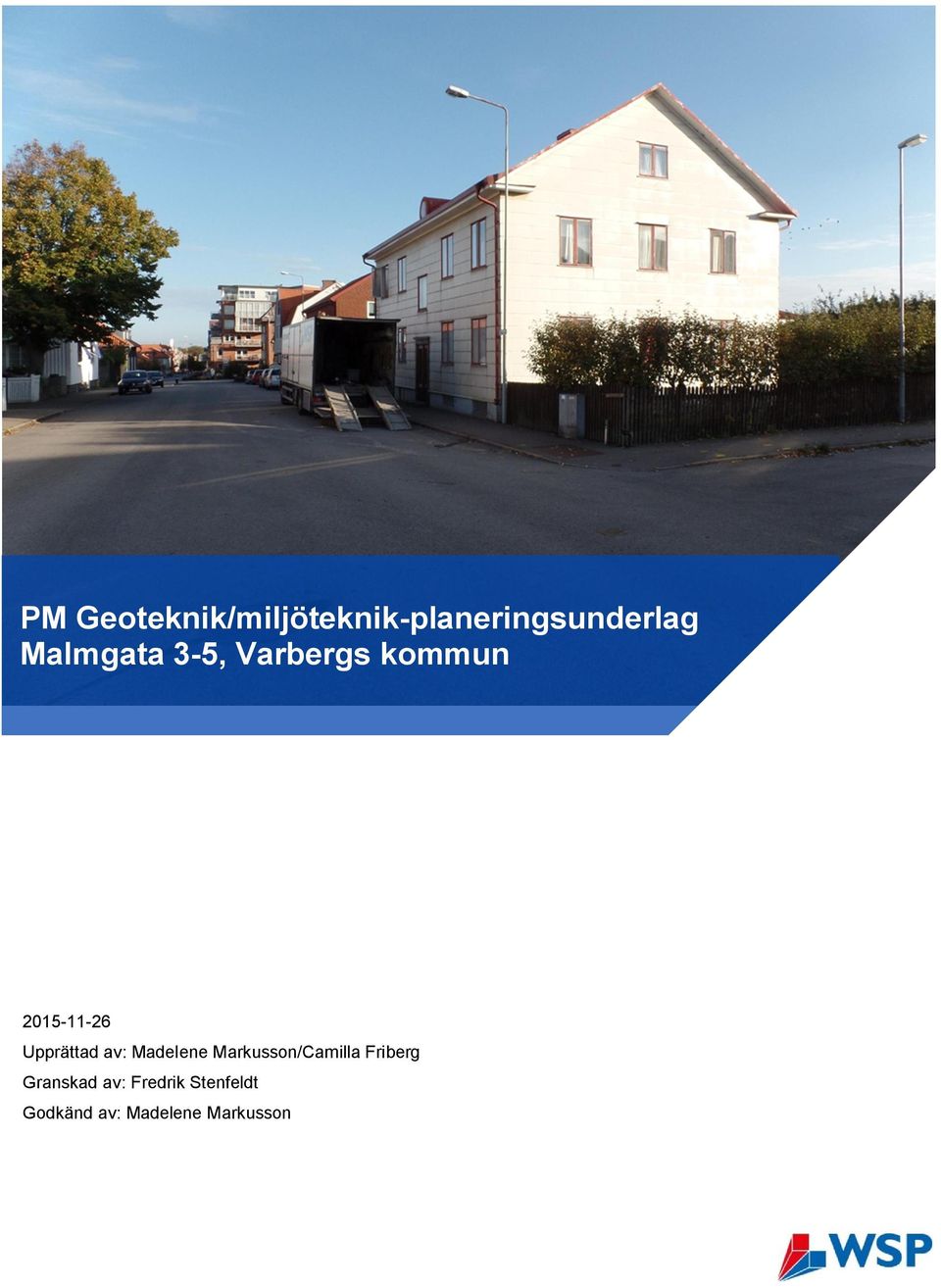

1 PM Geoteknik/miljöteknik-planeringsunderlag Malmgata 3-5, Varbergs kommun Upprättad av: Madelene Markusson/Camilla Friberg Granskad av: Fredrik Stenfeldt Godkänd av: Madelene Markusson

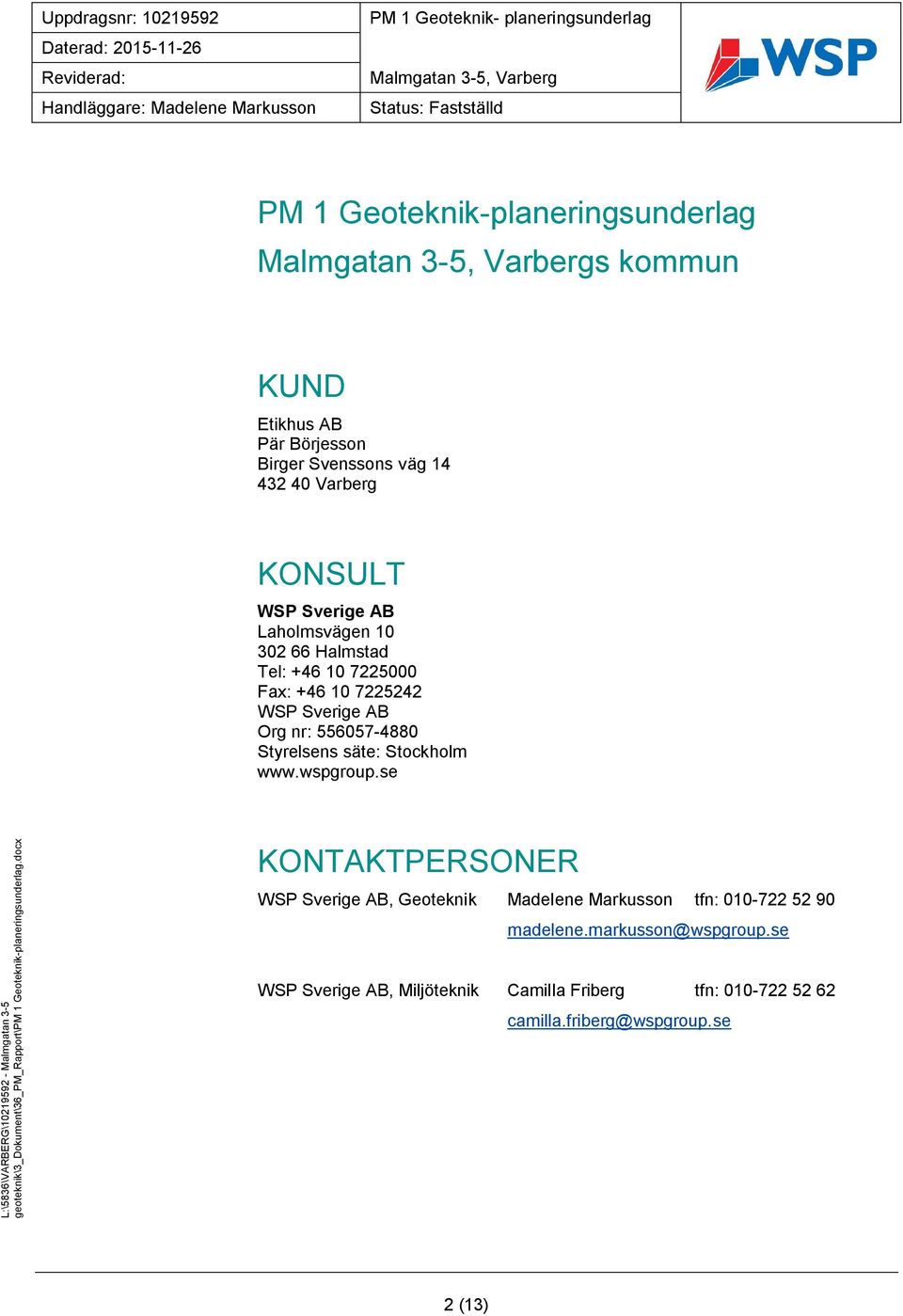

2 PM 1 Geoteknik-planeringsunderlag s kommun KUND Etikhus AB Pär Börjesson Birger Svenssons väg Varberg KONSULT WSP Sverige AB Laholmsvägen Halmstad Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER WSP Sverige AB, Geoteknik Madelene Markusson tfn: madelene.markusson@wspgroup.se WSP Sverige AB, Miljöteknik Camilla Friberg tfn: camilla.friberg@wspgroup.se 2 (13)

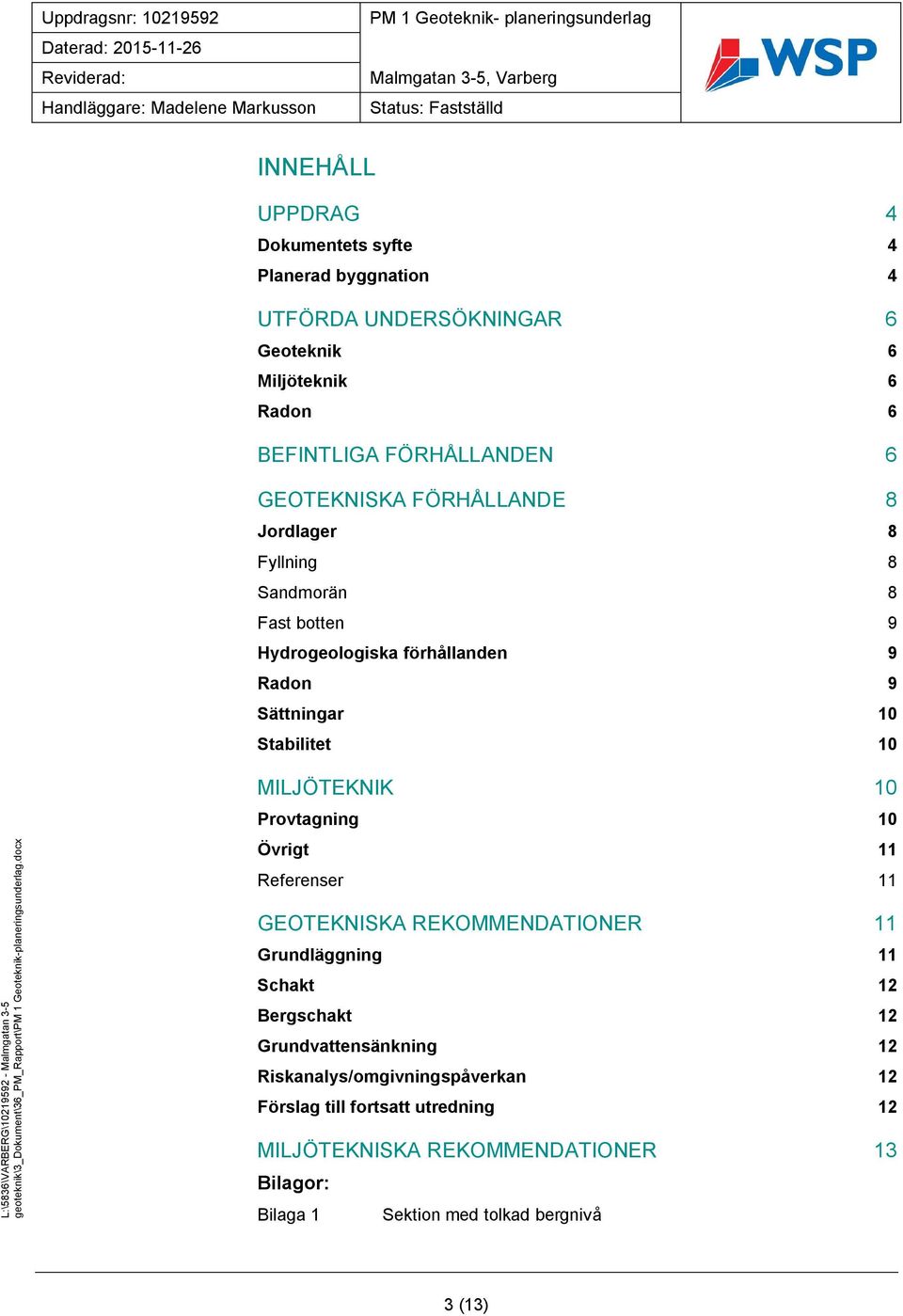

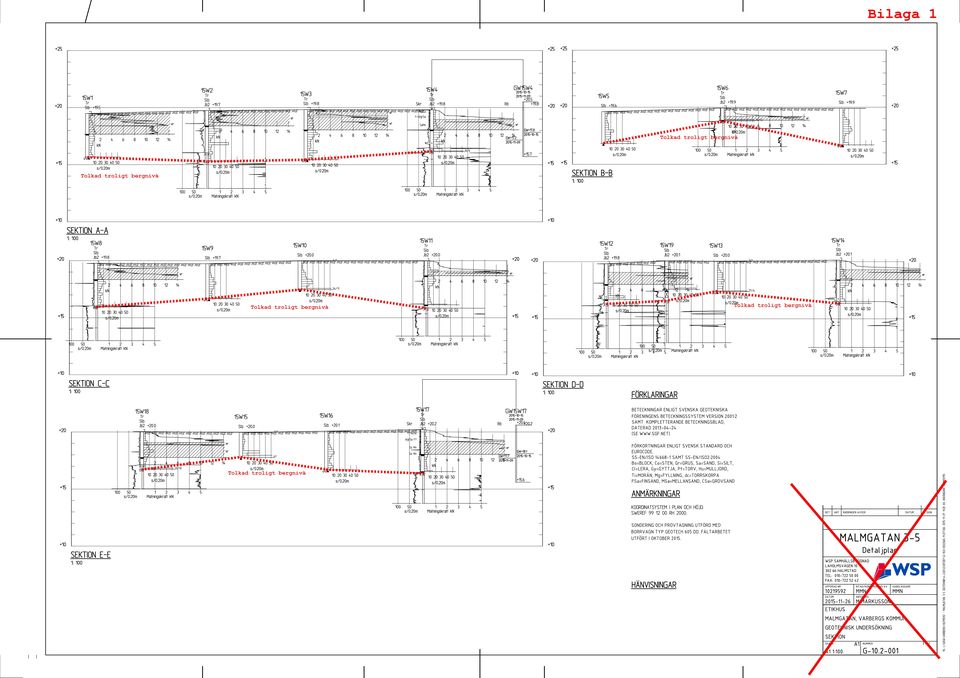

3 INNEHÅLL UPPDRAG 4 Dokumentets syfte 4 Planerad byggnation 4 UTFÖRDA UNDERSÖKNINGAR 6 Geoteknik 6 Miljöteknik 6 Radon 6 BEFINTLIGA FÖRHÅLLANDEN 6 GEOTEKNISKA FÖRHÅLLANDE 8 Jordlager 8 Fyllning 8 Sandmorän 8 Fast botten 9 Hydrogeologiska förhållanden 9 Radon 9 Sättningar 10 Stabilitet 10 MILJÖTEKNIK 10 Provtagning 10 Övrigt 11 Referenser 11 GEOTEKNISKA REKOMMENDATIONER 11 Grundläggning 11 Schakt 12 Bergschakt 12 Grundvattensänkning 12 Riskanalys/omgivningspåverkan 12 Förslag till fortsatt utredning 12 MILJÖTEKNISKA REKOMMENDATIONER 13 Bilagor: Bilaga 1 Sektion med tolkad bergnivå 3 (13)

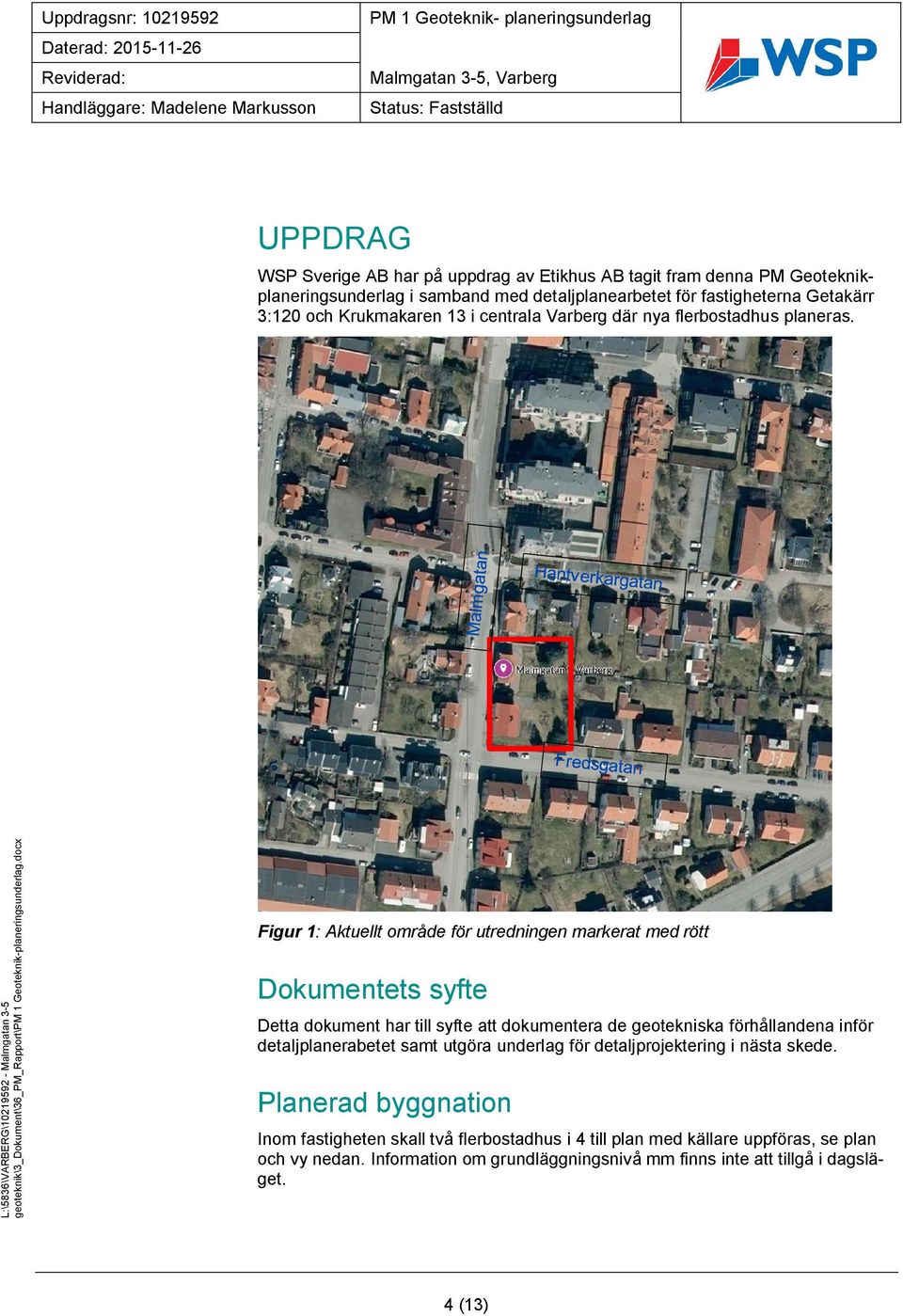

4 UPPDRAG WSP Sverige AB har på uppdrag av Etikhus AB tagit fram denna PM Geoteknikplaneringsunderlag i samband med detaljplanearbetet för fastigheterna Getakärr 3:120 och Krukmakaren 13 i centrala Varberg där nya flerbostadhus planeras. Figur 1: Aktuellt område för utredningen markerat med rött Dokumentets syfte Detta dokument har till syfte att dokumentera de geotekniska förhållandena inför detaljplanerabetet samt utgöra underlag för detaljprojektering i nästa skede. Planerad byggnation Inom fastigheten skall två flerbostadhus i 4 till plan med källare uppföras, se plan och vy nedan. Information om grundläggningsnivå mm finns inte att tillgå i dagsläget. 4 (13)

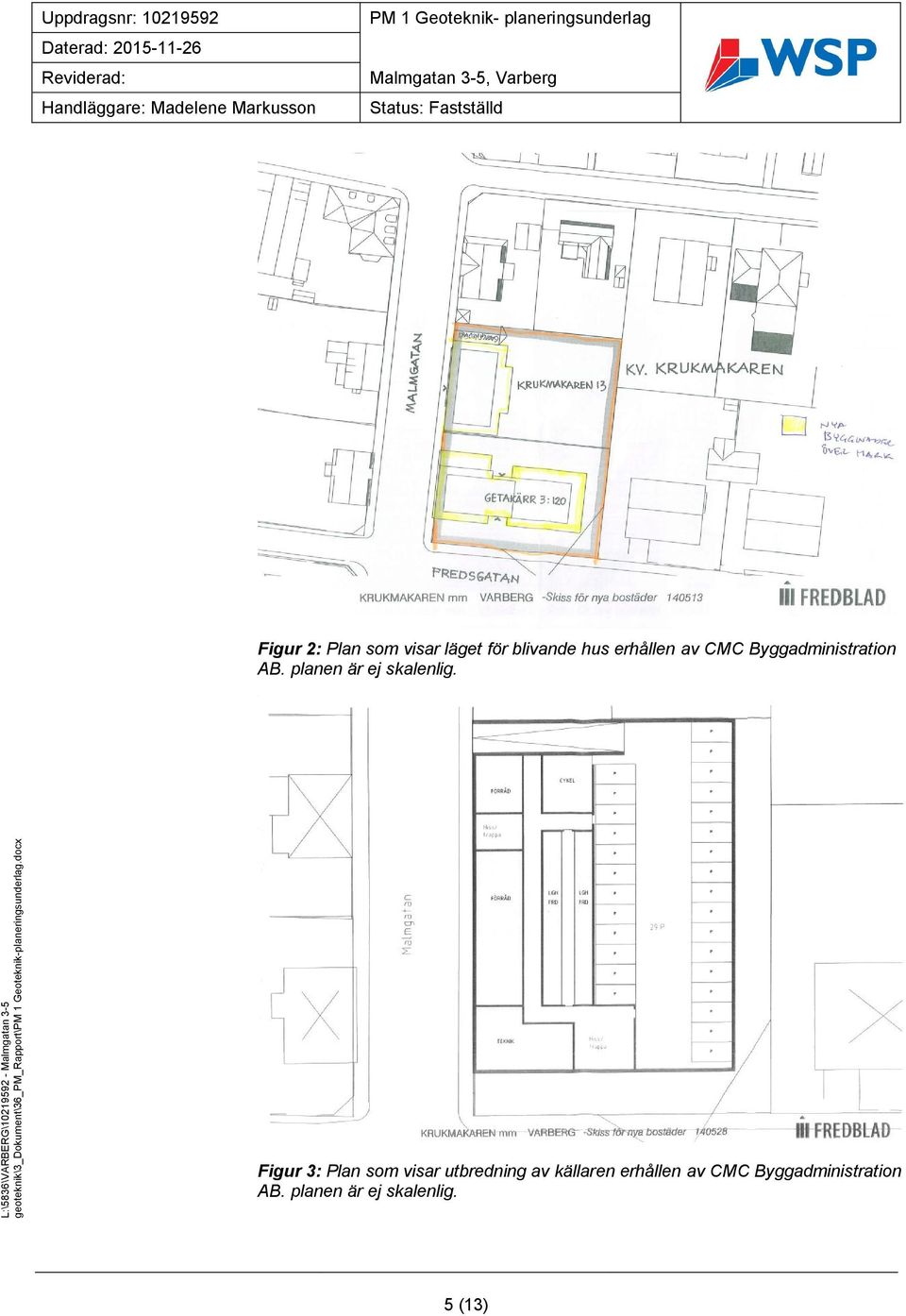

5 Figur 2: Plan som visar läget för blivande hus erhållen av CMC Byggadministration AB. planen är ej skalenlig. Figur 3: Plan som visar utbredning av källaren erhållen av CMC Byggadministration AB. planen är ej skalenlig. 5 (13)

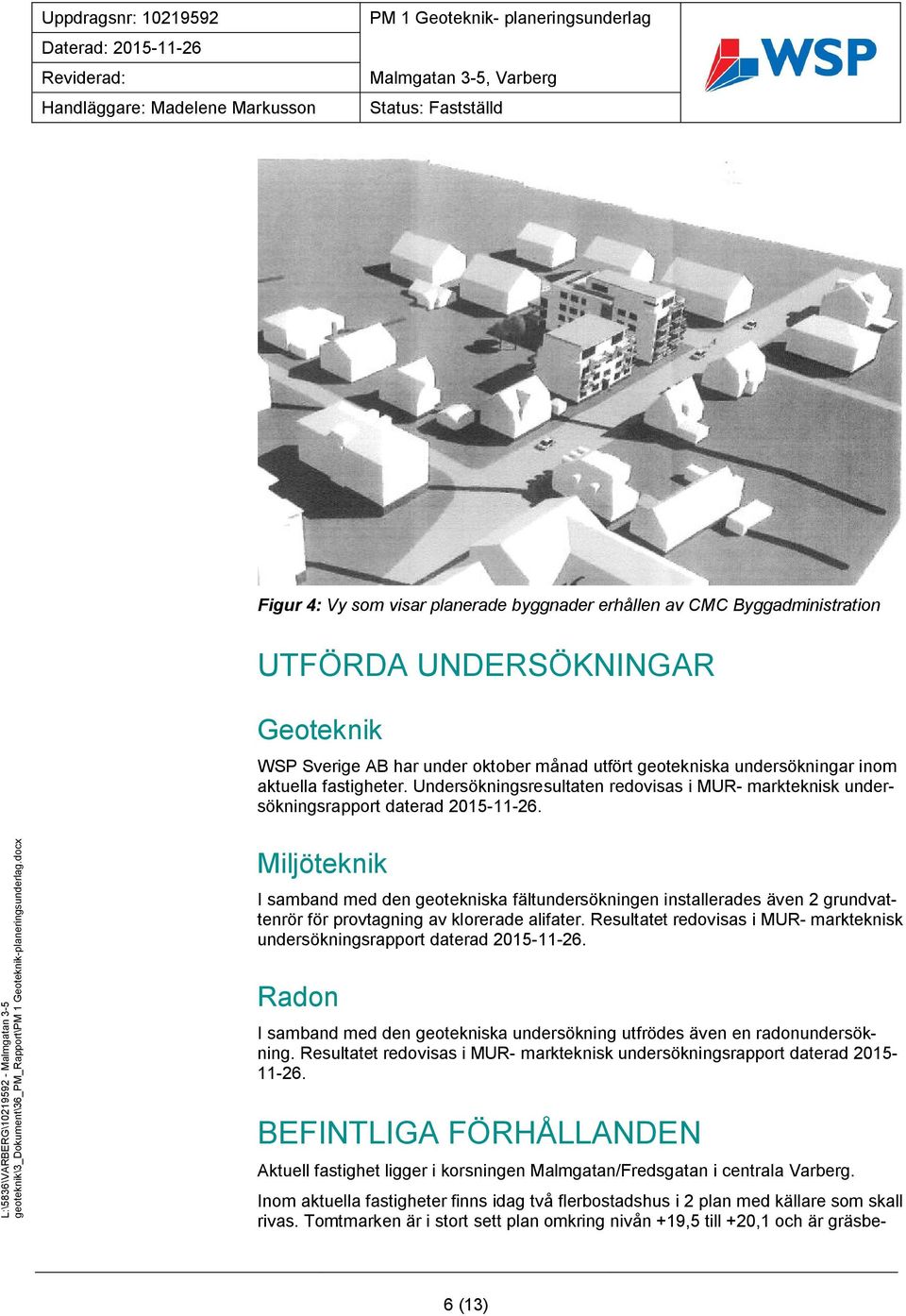

6 Figur 4: Vy som visar planerade byggnader erhållen av CMC Byggadministration UTFÖRDA UNDERSÖKNINGAR Geoteknik WSP Sverige AB har under oktober månad utfört geotekniska undersökningar inom aktuella fastigheter. Undersökningsresultaten redovisas i MUR- markteknisk undersökningsrapport daterad Miljöteknik I samband med den geotekniska fältundersökningen installerades även 2 grundvattenrör för provtagning av klorerade alifater. Resultatet redovisas i MUR- markteknisk undersökningsrapport daterad Radon I samband med den geotekniska undersökning utfrödes även en radonundersökning. Resultatet redovisas i MUR- markteknisk undersökningsrapport daterad BEFINTLIGA FÖRHÅLLANDEN Aktuell fastighet ligger i korsningen Malmgatan/Fredsgatan i centrala Varberg. Inom aktuella fastigheter finns idag två flerbostadshus i 2 plan med källare som skall rivas. Tomtmarken är i stort sett plan omkring nivån +19,5 till +20,1 och är gräsbe- 6 (13)

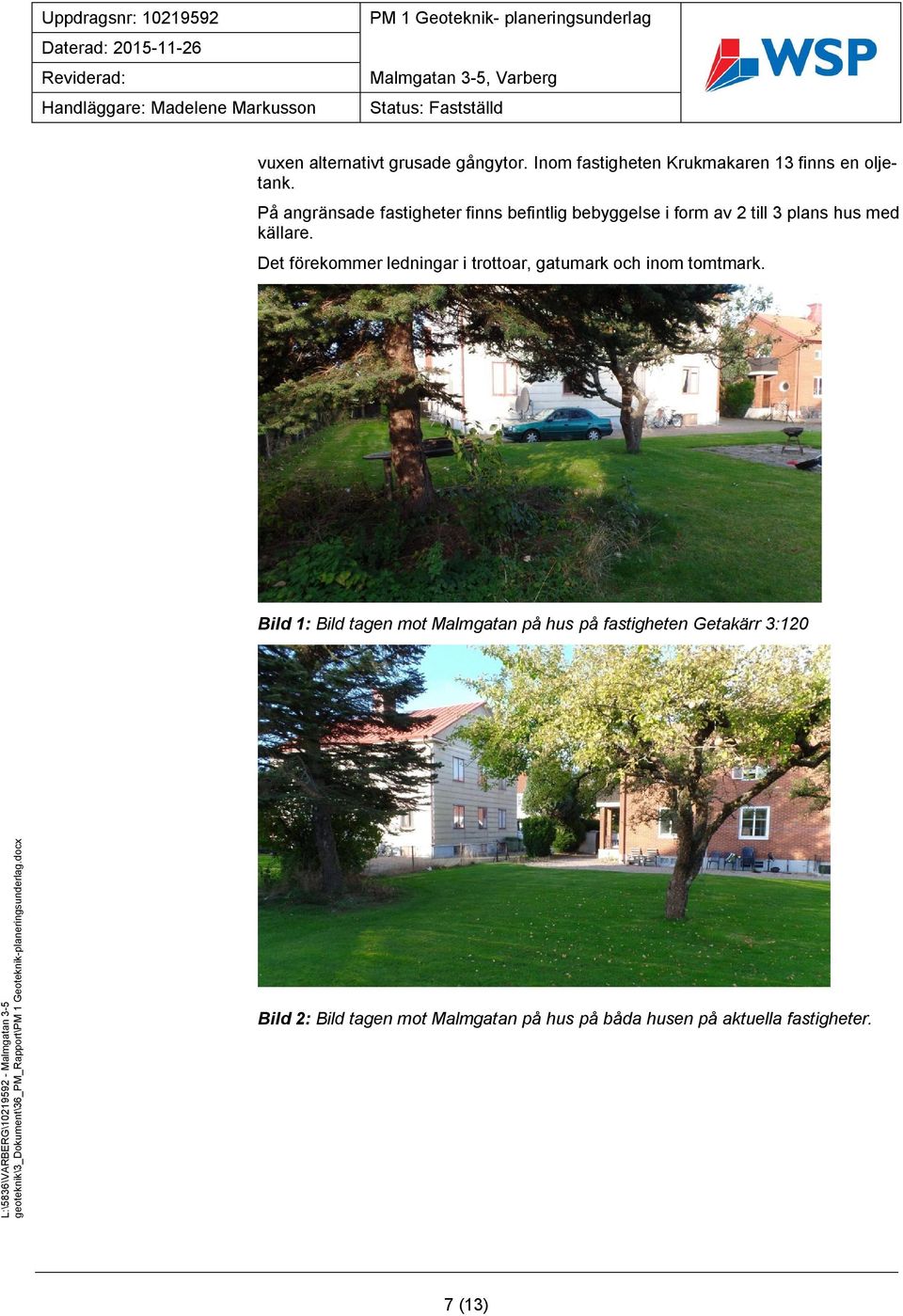

7 vuxen alternativt grusade gångytor. Inom fastigheten Krukmakaren 13 finns en oljetank. På angränsade fastigheter finns befintlig bebyggelse i form av 2 till 3 plans hus med källare. Det förekommer ledningar i trottoar, gatumark och inom tomtmark. Bild 1: Bild tagen mot Malmgatan på hus på fastigheten Getakärr 3:120 Bild 2: Bild tagen mot Malmgatan på hus på båda husen på aktuella fastigheter. 7 (13)

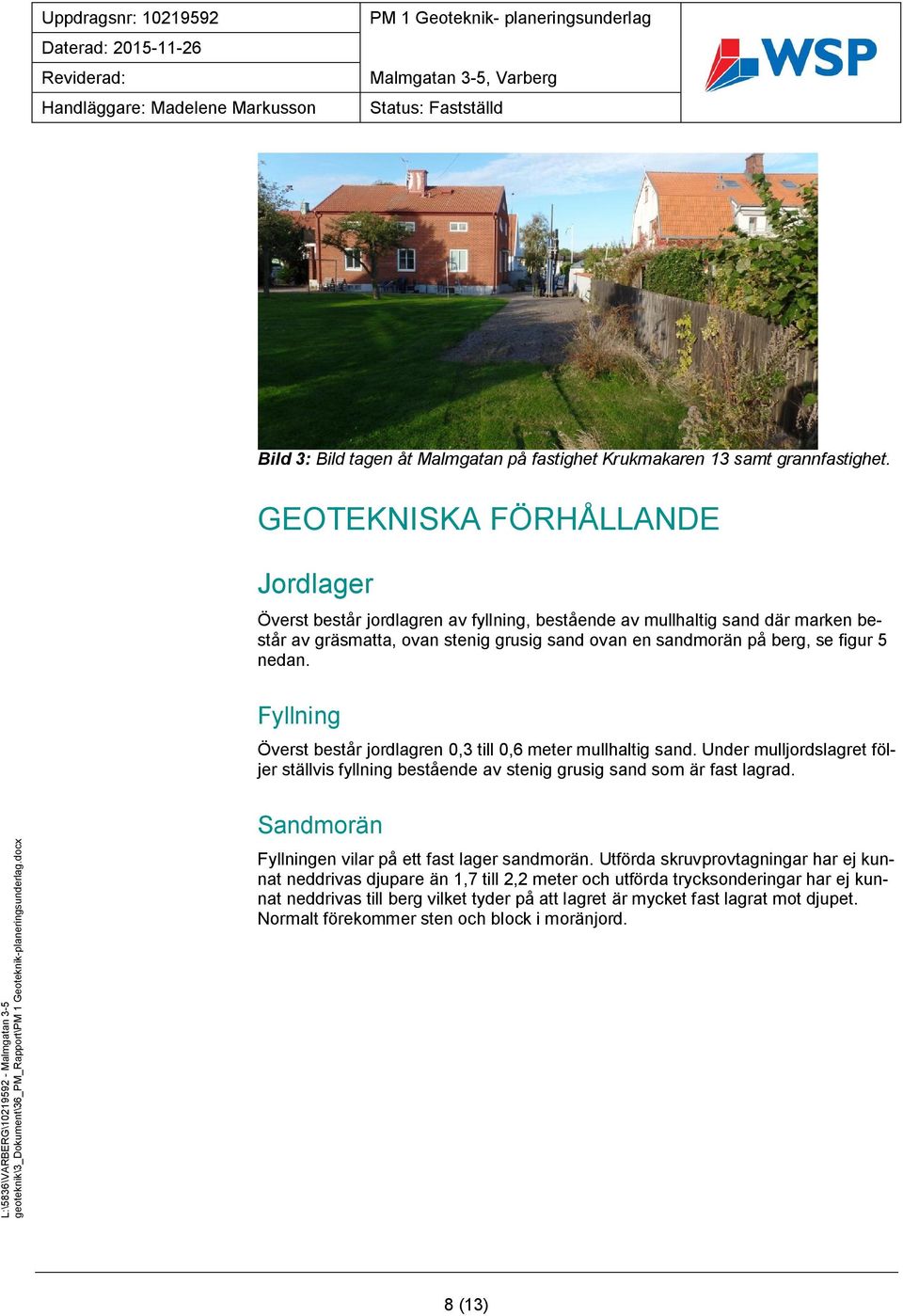

8 Bild 3: Bild tagen åt Malmgatan på fastighet Krukmakaren 13 samt grannfastighet. GEOTEKNISKA FÖRHÅLLANDE Jordlager Överst består jordlagren av fyllning, bestående av mullhaltig sand där marken består av gräsmatta, ovan stenig grusig sand ovan en sandmorän på berg, se figur 5 nedan. Fyllning Överst består jordlagren 0,3 till 0,6 meter mullhaltig sand. Under mulljordslagret följer ställvis fyllning bestående av stenig grusig sand som är fast lagrad. Sandmorän Fyllningen vilar på ett fast lager sandmorän. Utförda skruvprovtagningar har ej kunnat neddrivas djupare än 1,7 till 2,2 meter och utförda trycksonderingar har ej kunnat neddrivas till berg vilket tyder på att lagret är mycket fast lagrat mot djupet. Normalt förekommer sten och block i moränjord. 8 (13)

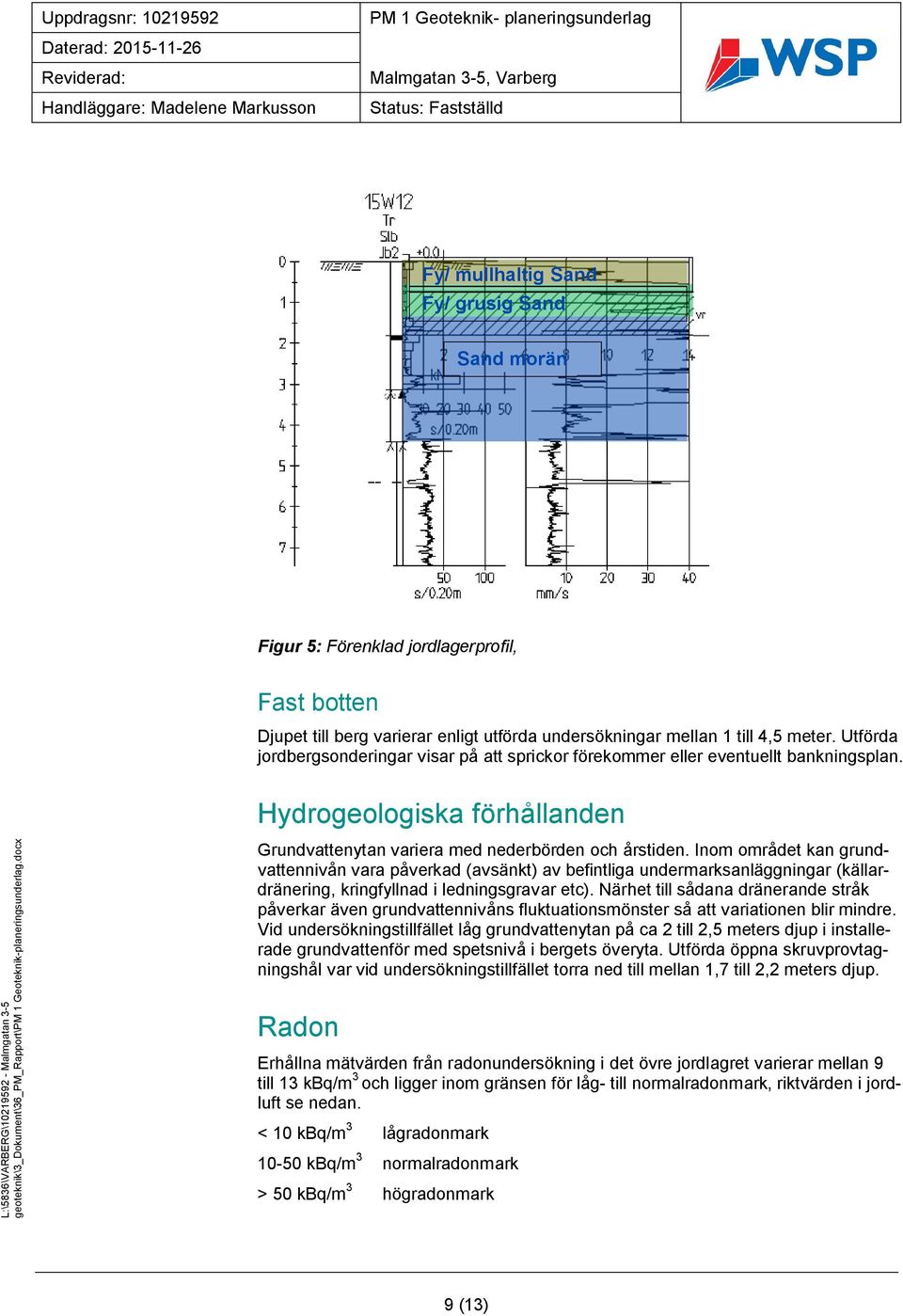

9 Fy/ mullhaltig Sand Fy/ grusig Sand Sand morän Figur 5: Förenklad jordlagerprofil, Fast botten Djupet till berg varierar enligt utförda undersökningar mellan 1 till 4,5 meter. Utförda jordbergsonderingar visar på att sprickor förekommer eller eventuellt bankningsplan. Hydrogeologiska förhållanden Grundvattenytan variera med nederbörden och årstiden. Inom området kan grundvattennivån vara påverkad (avsänkt) av befintliga undermarksanläggningar (källardränering, kringfyllnad i ledningsgravar etc). Närhet till sådana dränerande stråk påverkar även grundvattennivåns fluktuationsmönster så att variationen blir mindre. Vid undersökningstillfället låg grundvattenytan på ca 2 till 2,5 meters djup i installerade grundvattenför med spetsnivå i bergets överyta. Utförda öppna skruvprovtagningshål var vid undersökningstillfället torra ned till mellan 1,7 till 2,2 meters djup. Radon Erhållna mätvärden från radonundersökning i det övre jordlagret varierar mellan 9 till 13 kbq/m 3 och ligger inom gränsen för låg- till normalradonmark, riktvärden i jordluft se nedan. < 10 kbq/m 3 lågradonmark kbq/m 3 normalradonmark > 50 kbq/m 3 högradonmark 9 (13)

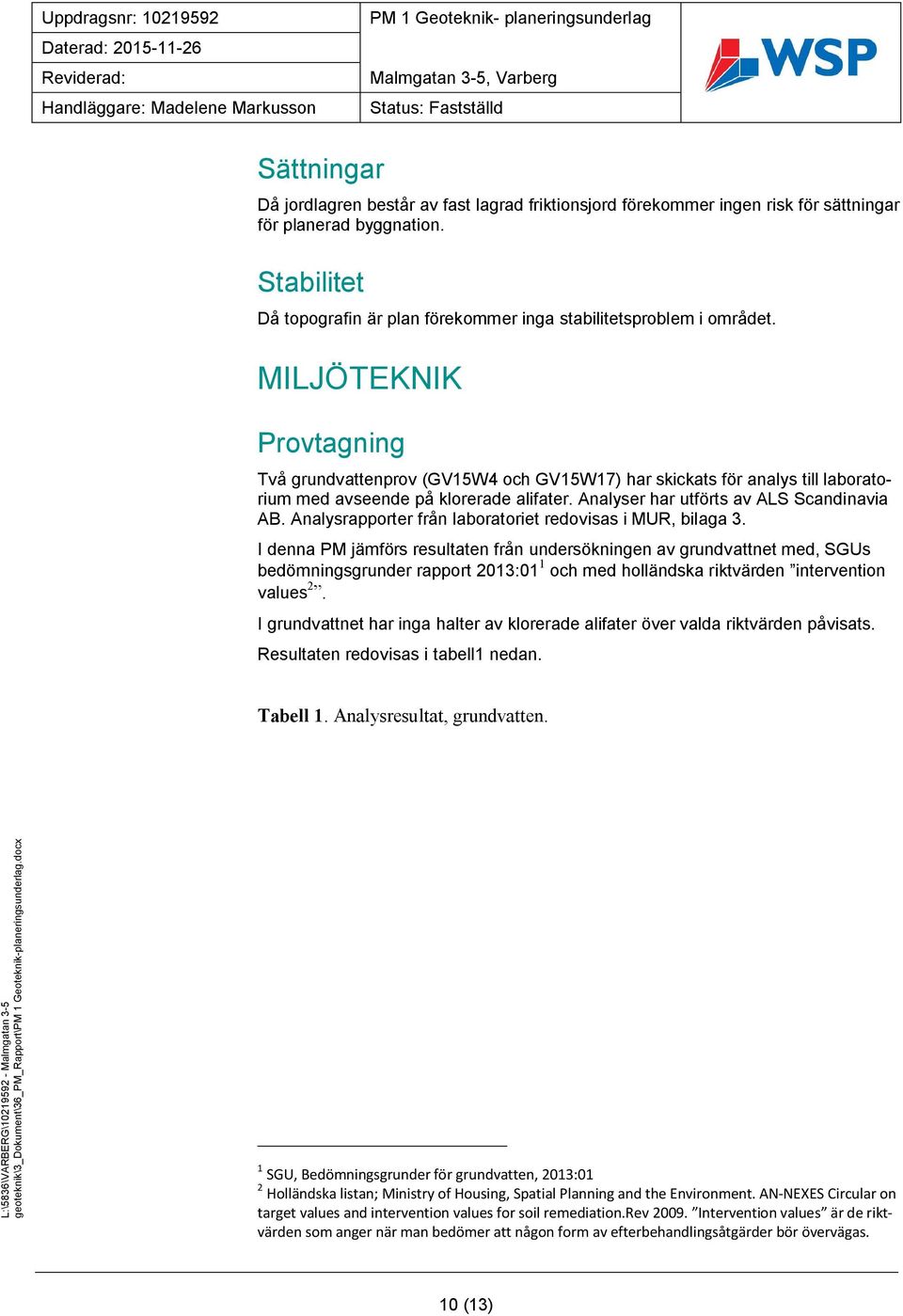

10 Sättningar Då jordlagren består av fast lagrad friktionsjord förekommer ingen risk för sättningar för planerad byggnation. Stabilitet Då topografin är plan förekommer inga stabilitetsproblem i området. MILJÖTEKNIK Provtagning Två grundvattenprov (GV15W4 och GV15W17) har skickats för analys till laboratorium med avseende på klorerade alifater. Analyser har utförts av ALS Scandinavia AB. Analysrapporter från laboratoriet redovisas i MUR, bilaga 3. I denna PM jämförs resultaten från undersökningen av grundvattnet med, SGUs bedömningsgrunder rapport 2013:01 1 och med holländska riktvärden intervention values 2. I grundvattnet har inga halter av klorerade alifater över valda riktvärden påvisats. Resultaten redovisas i tabell1 nedan. Tabell 1. Analysresultat, grundvatten. 1 SGU, Bedömningsgrunder för grundvatten, 2013:01 2 Holländska listan; Ministry of Housing, Spatial Planning and the Environment. AN-NEXES Circular on target values and intervention values for soil remediation.rev Intervention values är de riktvärden som anger när man bedömer att någon form av efterbehandlingsåtgärder bör övervägas. 10 (13)

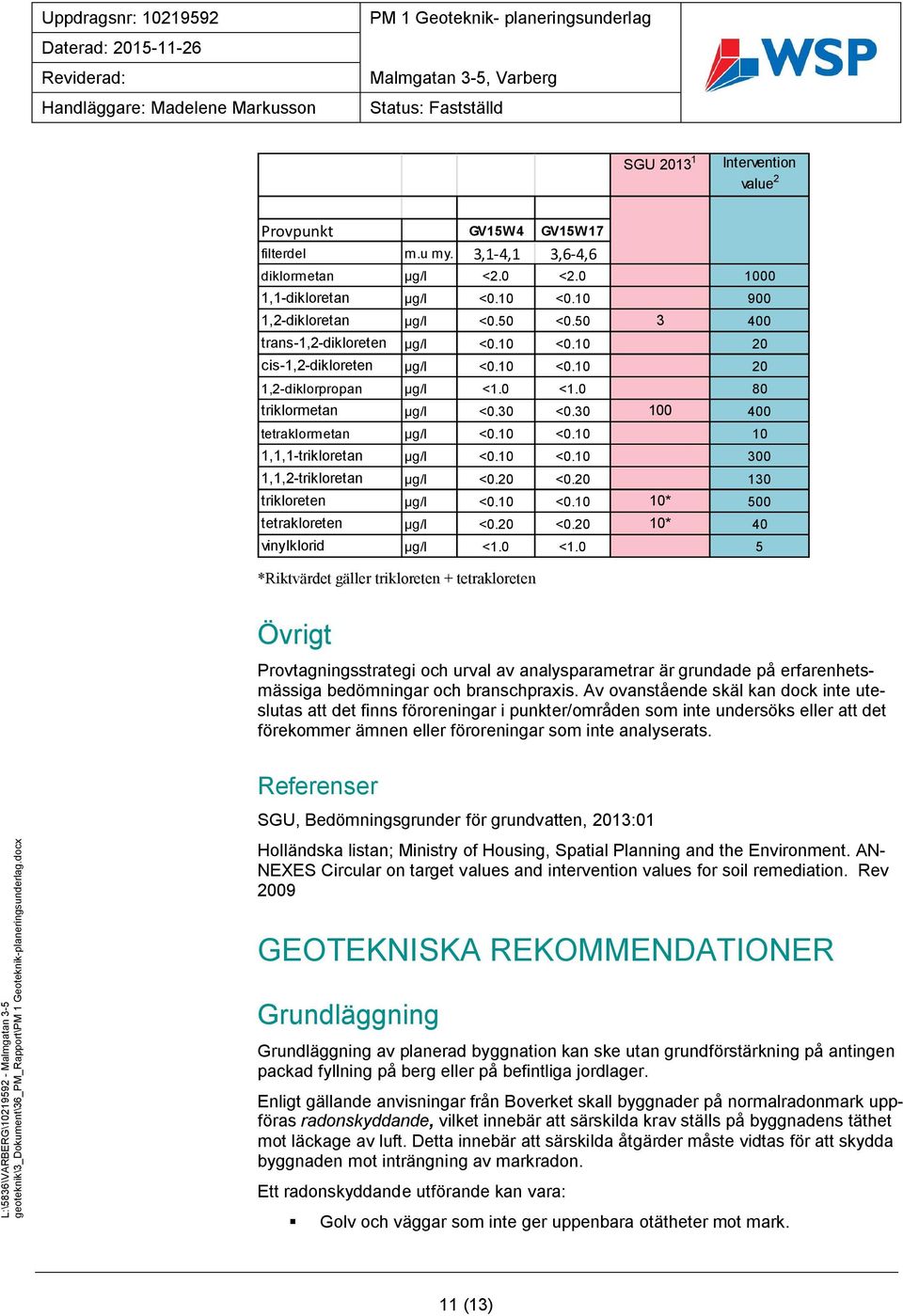

11 SGU Intervention value 2 Provpunkt GV15W4 GV15W17 filterdel m.u my. 3,1-4,1 3,6-4,6 diklormetan µg/l <2.0 < ,1-dikloretan µg/l <0.10 < ,2-dikloretan µg/l <0.50 < trans-1,2-dikloreten µg/l <0.10 < cis-1,2-dikloreten µg/l <0.10 < ,2-diklorpropan µg/l <1.0 < triklormetan µg/l <0.30 < tetraklormetan µg/l <0.10 < ,1,1-trikloretan µg/l <0.10 < ,1,2-trikloretan µg/l <0.20 < trikloreten µg/l <0.10 < * 500 tetrakloreten µg/l <0.20 < * 40 vinylklorid µg/l <1.0 <1.0 5 *Riktvärdet gäller trikloreten + tetrakloreten Övrigt Provtagningsstrategi och urval av analysparametrar är grundade på erfarenhetsmässiga bedömningar och branschpraxis. Av ovanstående skäl kan dock inte uteslutas att det finns föroreningar i punkter/områden som inte undersöks eller att det förekommer ämnen eller föroreningar som inte analyserats. Referenser SGU, Bedömningsgrunder för grundvatten, 2013:01 Holländska listan; Ministry of Housing, Spatial Planning and the Environment. AN- NEXES Circular on target values and intervention values for soil remediation. Rev 2009 GEOTEKNISKA REKOMMENDATIONER Grundläggning Grundläggning av planerad byggnation kan ske utan grundförstärkning på antingen packad fyllning på berg eller på befintliga jordlager. Enligt gällande anvisningar från Boverket skall byggnader på normalradonmark uppföras radonskyddande, vilket innebär att särskilda krav ställs på byggnadens täthet mot läckage av luft. Detta innebär att särskilda åtgärder måste vidtas för att skydda byggnaden mot inträngning av markradon. Ett radonskyddande utförande kan vara: Golv och väggar som inte ger uppenbara otätheter mot mark. 11 (13)

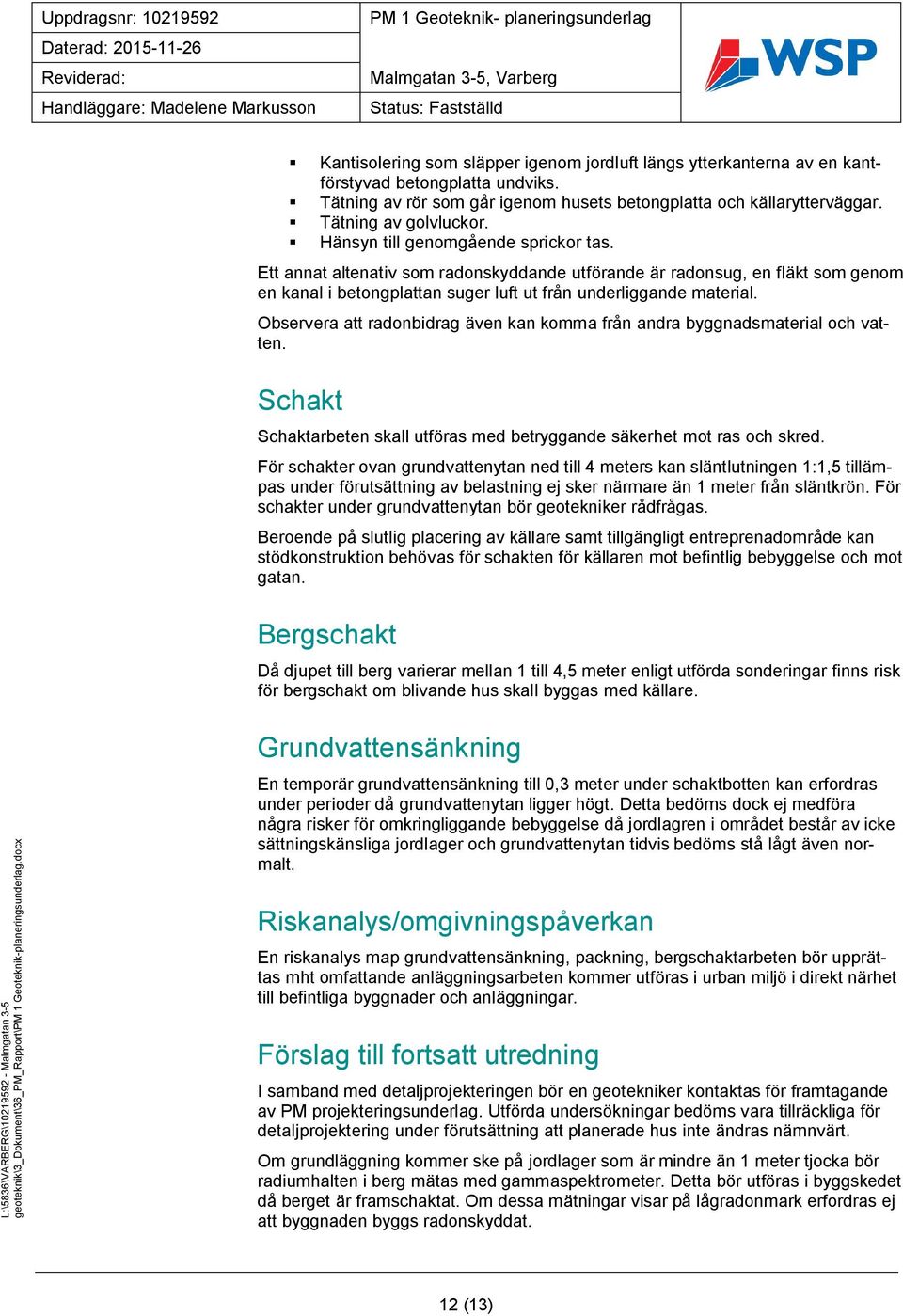

12 Kantisolering som släpper igenom jordluft längs ytterkanterna av en kantförstyvad betongplatta undviks. Tätning av rör som går igenom husets betongplatta och källarytterväggar. Tätning av golvluckor. Hänsyn till genomgående sprickor tas. Ett annat altenativ som radonskyddande utförande är radonsug, en fläkt som genom en kanal i betongplattan suger luft ut från underliggande material. Observera att radonbidrag även kan komma från andra byggnadsmaterial och vatten. Schakt Schaktarbeten skall utföras med betryggande säkerhet mot ras och skred. För schakter ovan grundvattenytan ned till 4 meters kan släntlutningen 1:1,5 tillämpas under förutsättning av belastning ej sker närmare än 1 meter från släntkrön. För schakter under grundvattenytan bör geotekniker rådfrågas. Beroende på slutlig placering av källare samt tillgängligt entreprenadområde kan stödkonstruktion behövas för schakten för källaren mot befintlig bebyggelse och mot gatan. Bergschakt Då djupet till berg varierar mellan 1 till 4,5 meter enligt utförda sonderingar finns risk för bergschakt om blivande hus skall byggas med källare. Grundvattensänkning En temporär grundvattensänkning till 0,3 meter under schaktbotten kan erfordras under perioder då grundvattenytan ligger högt. Detta bedöms dock ej medföra några risker för omkringliggande bebyggelse då jordlagren i området består av icke sättningskänsliga jordlager och grundvattenytan tidvis bedöms stå lågt även normalt. Riskanalys/omgivningspåverkan En riskanalys map grundvattensänkning, packning, bergschaktarbeten bör upprättas mht omfattande anläggningsarbeten kommer utföras i urban miljö i direkt närhet till befintliga byggnader och anläggningar. Förslag till fortsatt utredning I samband med detaljprojekteringen bör en geotekniker kontaktas för framtagande av PM projekteringsunderlag. Utförda undersökningar bedöms vara tillräckliga för detaljprojektering under förutsättning att planerade hus inte ändras nämnvärt. Om grundläggning kommer ske på jordlager som är mindre än 1 meter tjocka bör radiumhalten i berg mätas med gammaspektrometer. Detta bör utföras i byggskedet då berget är framschaktat. Om dessa mätningar visar på lågradonmark erfordras ej att byggnaden byggs radonskyddat. 12 (13)

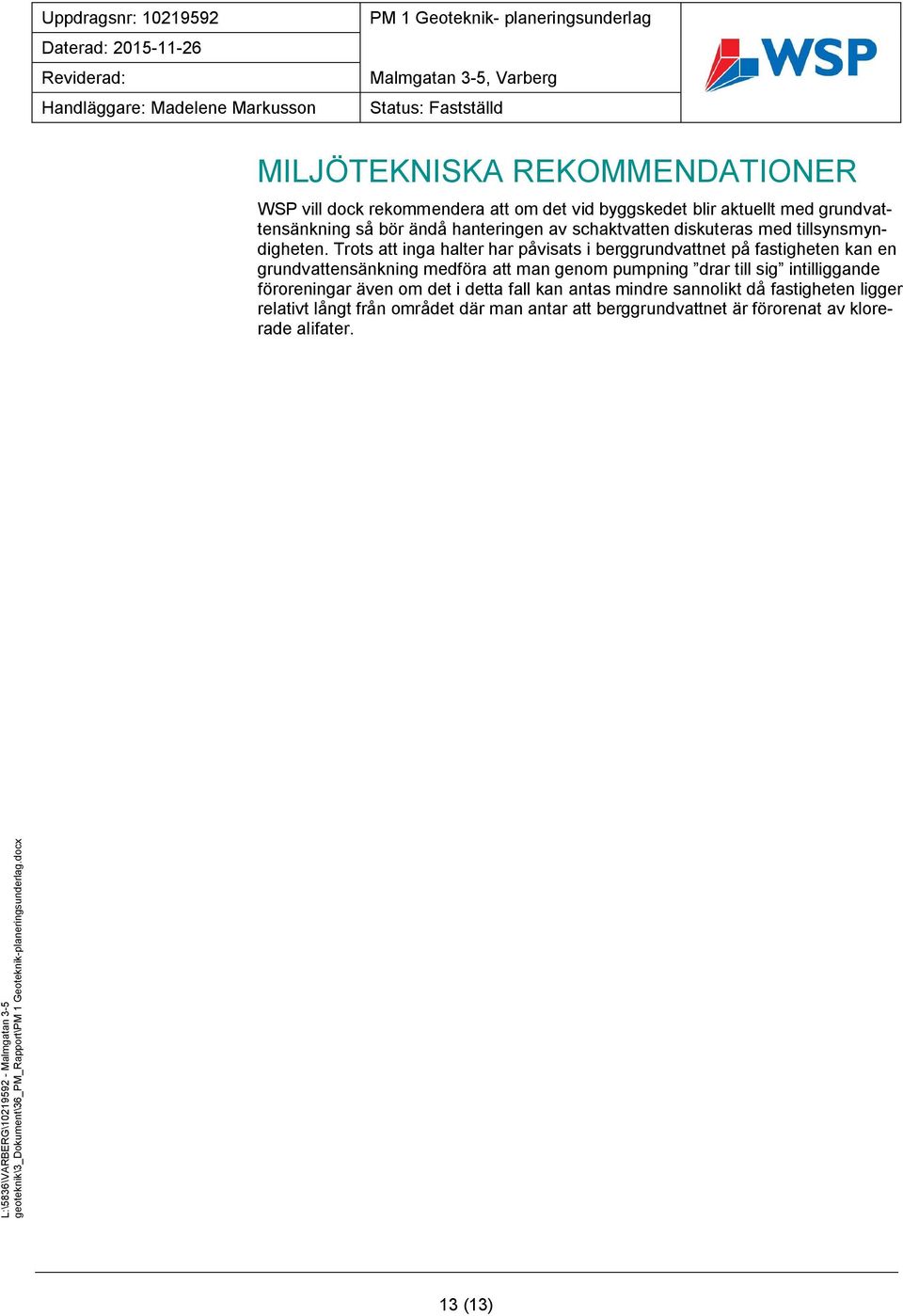

13 MILJÖTEKNISKA REKOMMENDATIONER WSP vill dock rekommendera att om det vid byggskedet blir aktuellt med grundvattensänkning så bör ändå hanteringen av schaktvatten diskuteras med tillsynsmyndigheten. Trots att inga halter har påvisats i berggrundvattnet på fastigheten kan en grundvattensänkning medföra att man genom pumpning drar till sig intilliggande föroreningar även om det i detta fall kan antas mindre sannolikt då fastigheten ligger relativt långt från området där man antar att berggrundvattnet är förorenat av klorerade alifater. 13 (13)
