PM Synpunkter kring planerat schakt för grundläggning av studentbostäder på Campus, Brinellvägen Grundvattenpåverkan

Transkript

1 PM Synpunkter kring planerat schakt för grundläggning av studentbostäder på Campus, Brinellvägen Grundvattenpåverkan Författare: Ulf Sundqvist, Eclogite Mark och Bygg Bakgrund Akademiska Hus AB planerar för nya studentbostäder på Campus, Brinellvägen Akademiska Hus (AH) har av SBK erhållit yttrande att det krävs en hydrogeologisk utredning som belyser frågeställningar kring grundvattenbortledning, mer konkret vilka konsekvenser på miljön som uppkommer, om grundvatten kommer att dräneras och vilka tillstånd som krävs enligt miljöbalken. AH har låtit genomföra underlag för samråd vilka visar planerad byggnad i plan och sektion. Inga markundersökningar har ännu genomförts. Föreliggande PM bygger på följande handlingar samt möte med Karin Ahlzén, fastighetsutvecklare på AH: [1] Samrådsunderlag i plan och profil, 2BK Arkitekter, [2] Sammanställning av länsstyrelsens MIFO-objekt [3] Sammanställning av större träd och biotoper enligt Stockholms stads biotopdatabas [4] Stockholms stad Byggnadsgeologisk karta Rådande mark- och grundvattenförhållanden Enligt Stockholms stads Byggnadsgeologiska karta karakterisas områdets geologi av berg i dagen [4], se figur 6. Med det ska förstås att det kan finna tunna jordlager på berg, sannolikt morän och matjord. Öster om planerad byggnad i anslutning till Brinellvägen förekommer något mäktigare lager morän. Det höga bergläget kan tydligt noteras i figur 4. Marktopografin faller av från Drottning Kristinas väg i väster till Brinellvägen i öster med 5-6 meter. Läge för planerad byggnation framgår av Figur 1 och figur 2. Schaktområdet sett från sydväst visas i figur 3.

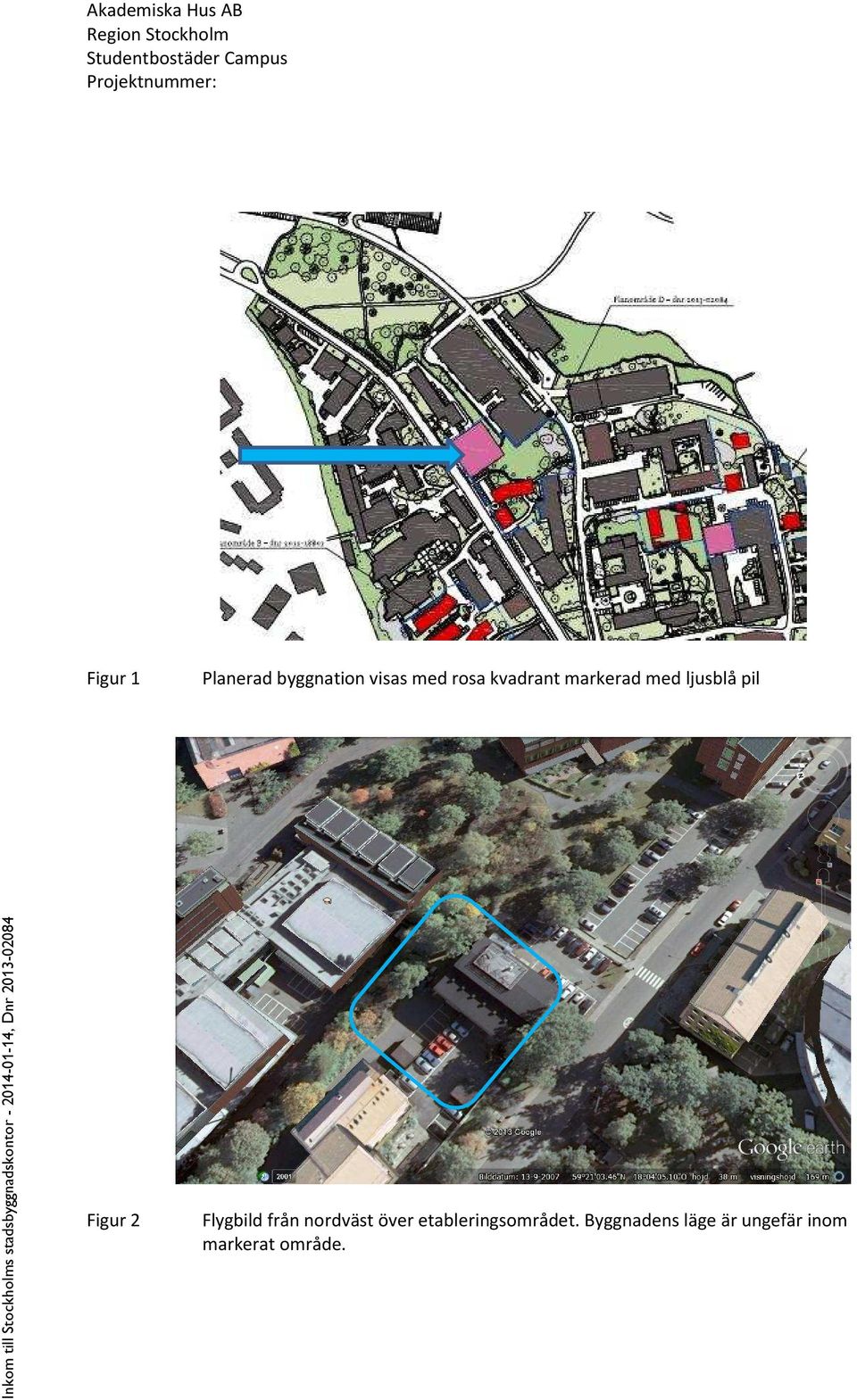

2 Figur 1 Planerad byggnation visas med rosa kvadrant markerad med ljusblå pil Figur 2 Flygbild från nordväst över etableringsområdet. Byggnadens läge är ungefär inom markerat område.

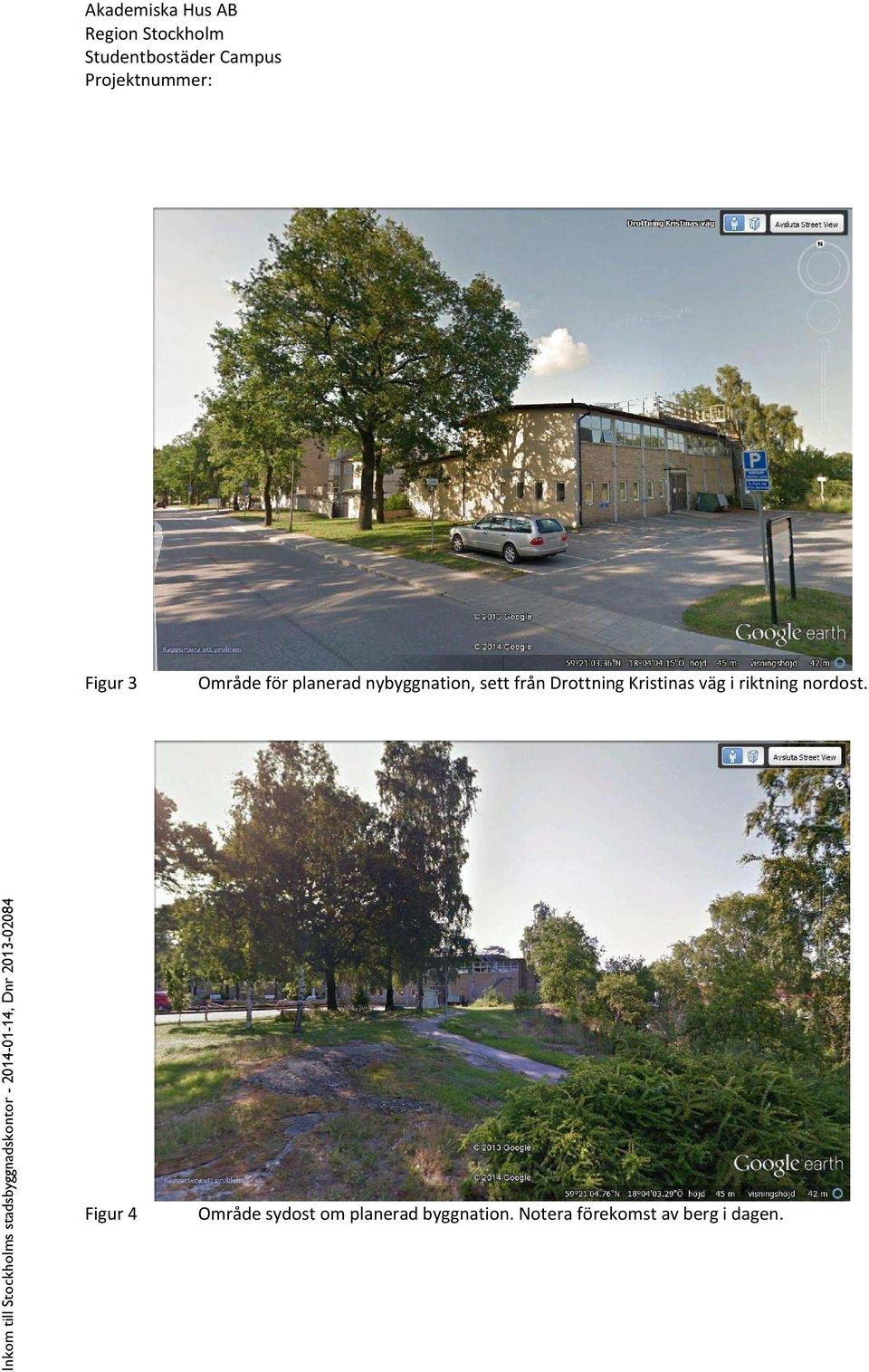

3 Figur 3 Område för planerad nybyggnation, sett från Drottning Kristinas väg i riktning nordost. Figur 4 Område sydost om planerad byggnation. Notera förekomst av berg i dagen.

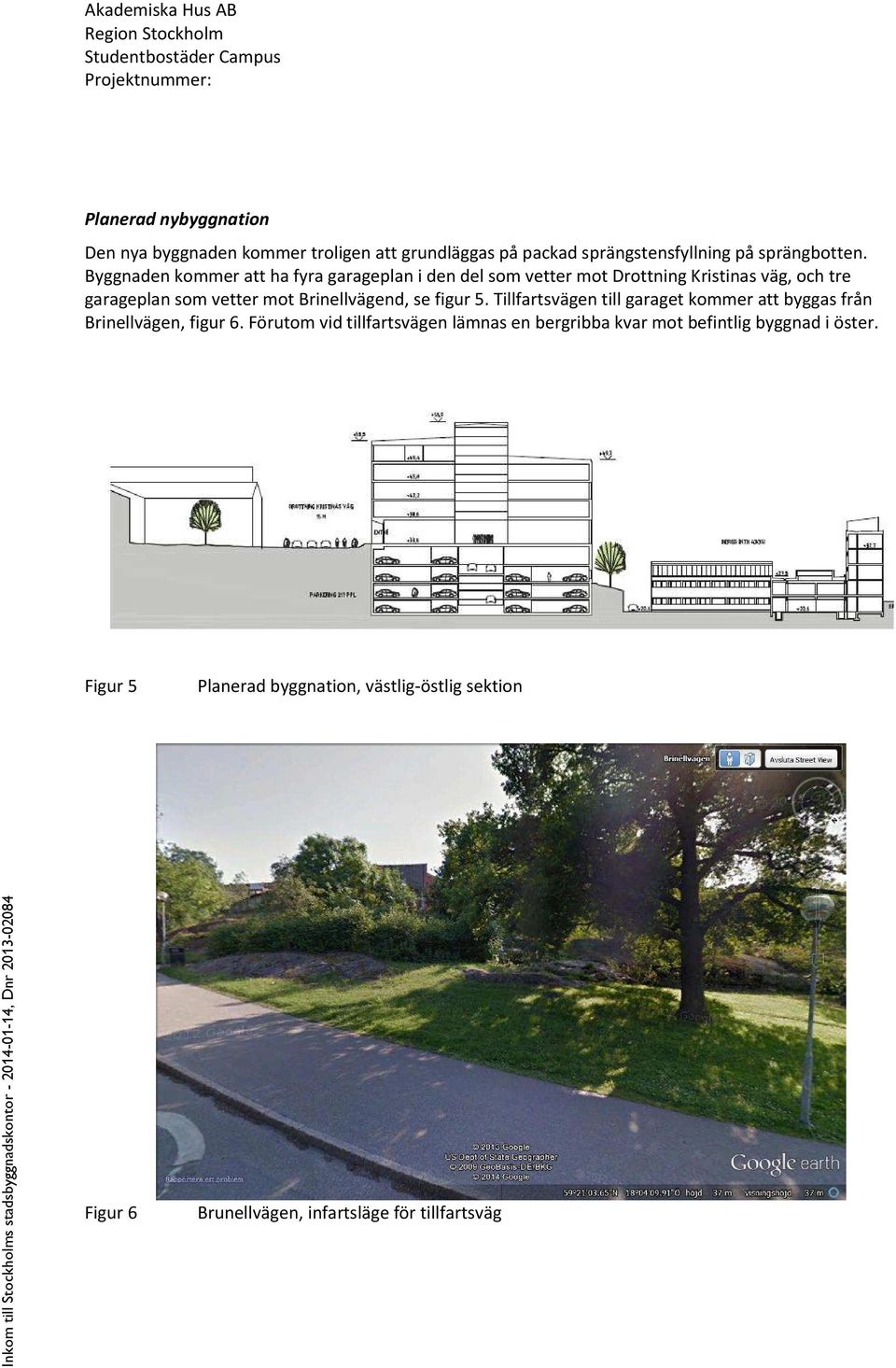

4 Planerad nybyggnation Den nya byggnaden kommer troligen att grundläggas på packad sprängstensfyllning på sprängbotten. Byggnaden kommer att ha fyra garageplan i den del som vetter mot Drottning Kristinas väg, och tre garageplan som vetter mot Brinellvägend, se figur 5. Tillfartsvägen till garaget kommer att byggas från Brinellvägen, figur 6. Förutom vid tillfartsvägen lämnas en bergribba kvar mot befintlig byggnad i öster. Figur 5 Planerad byggnation, västlig-östlig sektion Figur 6 Brunellvägen, infartsläge för tillfartsväg

5 Diskussion Planerade byggnation ligger i ett område som karakteriseras av i huvudsak höga berglägen och tunna jordlager och en ostlig avrinning av yt- och grundvatten mot sänkan längs Brinellvägen. En betydande del av avrinningen omhändertas av områdets dagvattensystem. Bergschaktbotten kommer att ligger under befintlig grundvattennivå i berg, varför små mängder grundvatten från bergets sprickor kommer att tränga ner till grundläggningsbädden och ledas vidare i ledning mot Brinellvägens dräneringssystem. Något bestående större grundvattenmagasin i jord finns inte i anslutning till planerad byggnation, varför sänkta grundvattennivåer i berg inte ger upphov till grundvattenpåverkan i ovanliggande jordlager. Ytavrinningen mot Brinellvägen i öster kommer att minska. Grundläggande när det gäller grundvattenbortledning är att den är tillståndspliktig enligt MB kap 11. Undantag för denna tillståndsplikt föreligger om det med säkerhet kan konstateras att det inte föreligger risk för skada på enskilda och allmänna intressen till följd av vattenverksamheten. Detta kan tolkas så att om det med robusta undersökningar kan visas att det inte förekommer någon risk för skada kan undantagsregeln tillämpas. När det gäller planerad nybyggnation kan följande riskobjekt identifieras: grundvattenberoende grundläggning, naturvärden, energibrunnar och markförorening. En översiktlig bedömning ger följande: 1. Marklager är fasta och byggnader i omgivningen fast grundlagda, närmaste byggnad i nordost är pålad (figur 7). 2. Förhållandevis triviala naturvärden förekommer i området [3], se figur 8 - ett större träd vilket visas med grön, se figur 3 - biotoper inom etableringsområdet (gul = intensivskött gräsmark, ljusbrun = hällmark) 3. Ingen energibrunn i berg förekommer i närområdet enligt SGUs databas och kommunens register 4. Enligt MIFO-databasen [2] har förekommit ytbehandlingsverksamhet av metaller (elektrolytiska/kemiska processer) i Ytkemiska institutet ca 130 m mot söder, se figur 9. Sammantaget innebär denna bedömning att det inte föreligger risk för skador på allmänna och enskilda intressen. Det förutsätts att områdets naturvärden inte utgör hinder för etableringen, om inte så är fallet bör sakkunnig på länsstyreslen kontaktas. Förslag till åtgärder Baserat på vad som framkommit avseende områdets geologi och hydrogeologi samt resultat från inventering av riskobjekt, föreslås följande: 1. Studera förläggning och teknisk lösning av tillfartsväg, särskilt avseende omhändertagande av vatten. Eventuell påverkan på grundvattenmagasin längs Brinellvägen bör utredas. 2. Informera länsstyrelsen avseende planerad nybyggnation och vattenverksamhet

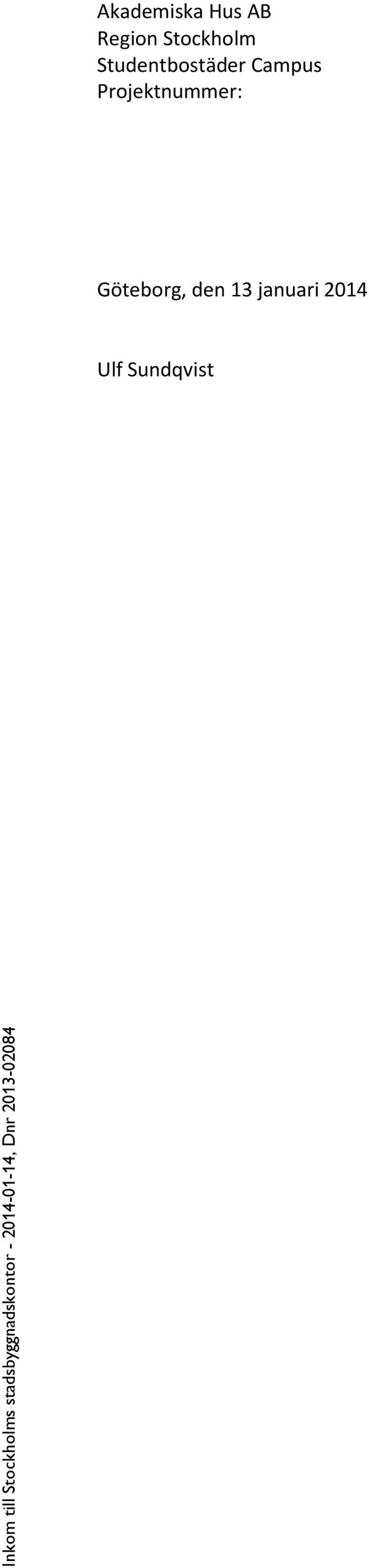

6 Göteborg, den 13 januari 2014 Ulf Sundqvist

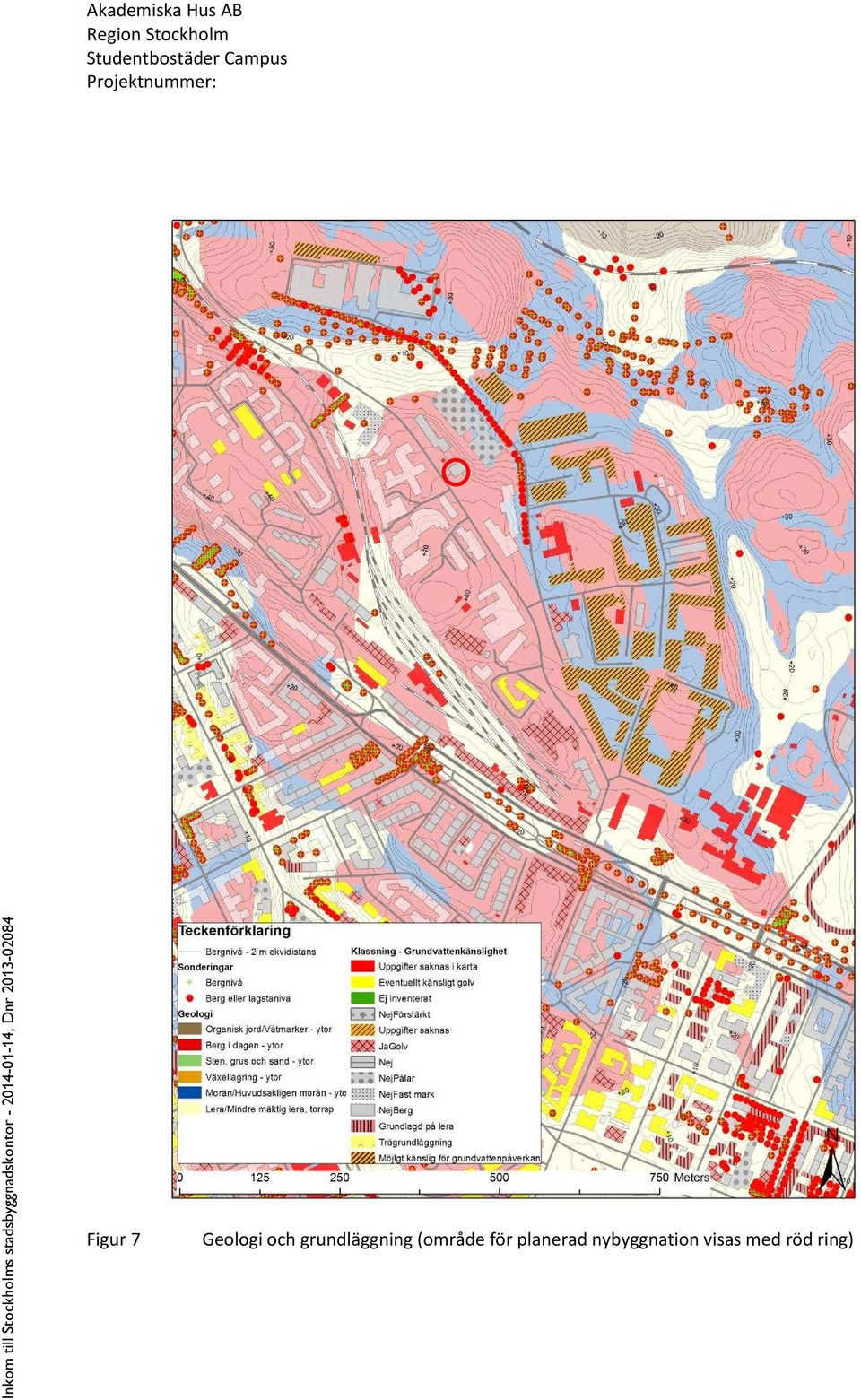

7 Figur 7 Geologi och grundläggning (område för planerad nybyggnation visas med röd ring)

8 Figur 8 Biotoper och större träd (område för planerad nybyggnation visas med röd ring)

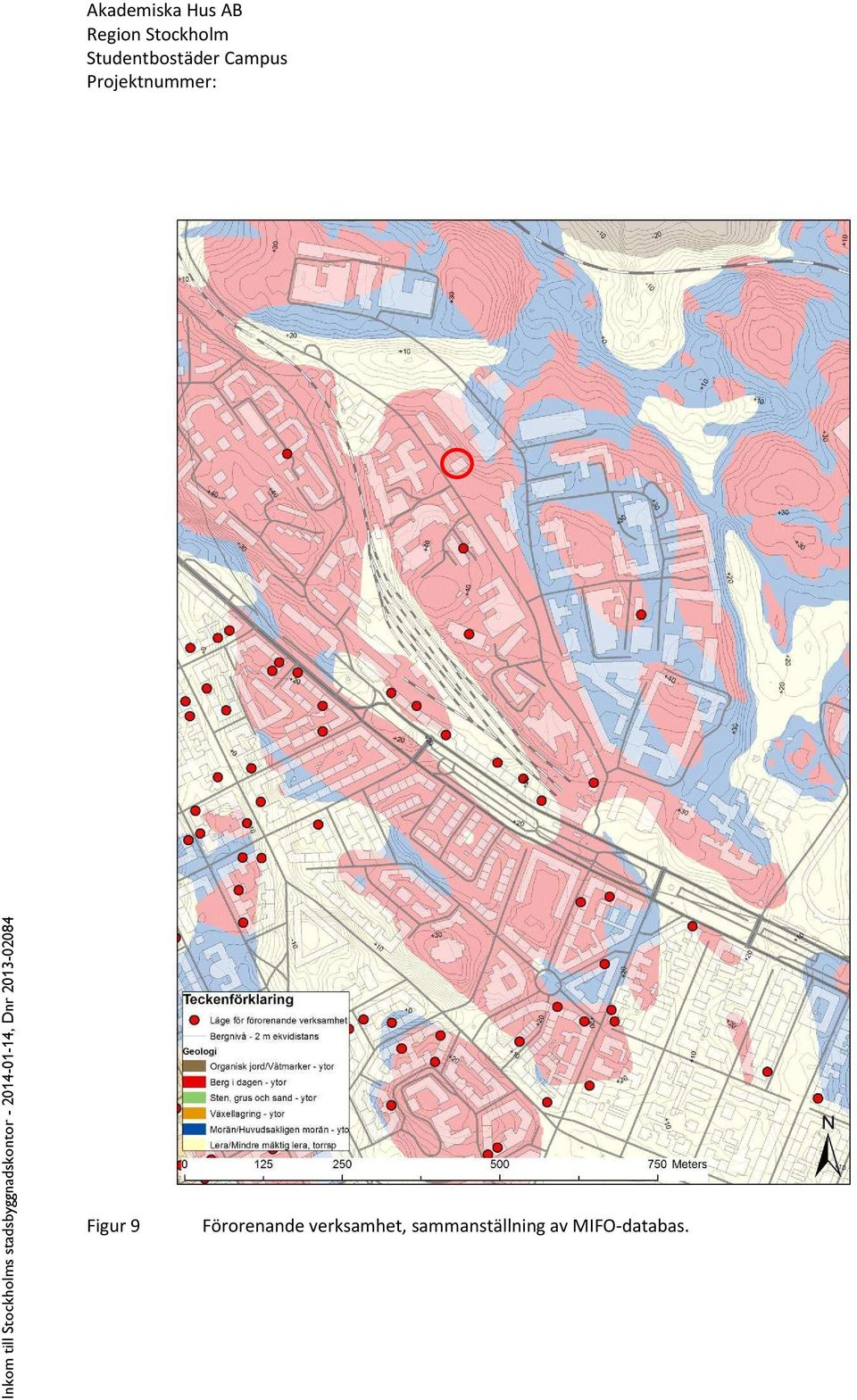

9 Figur 9 Förorenande verksamhet, sammanställning av MIFO-databas.
