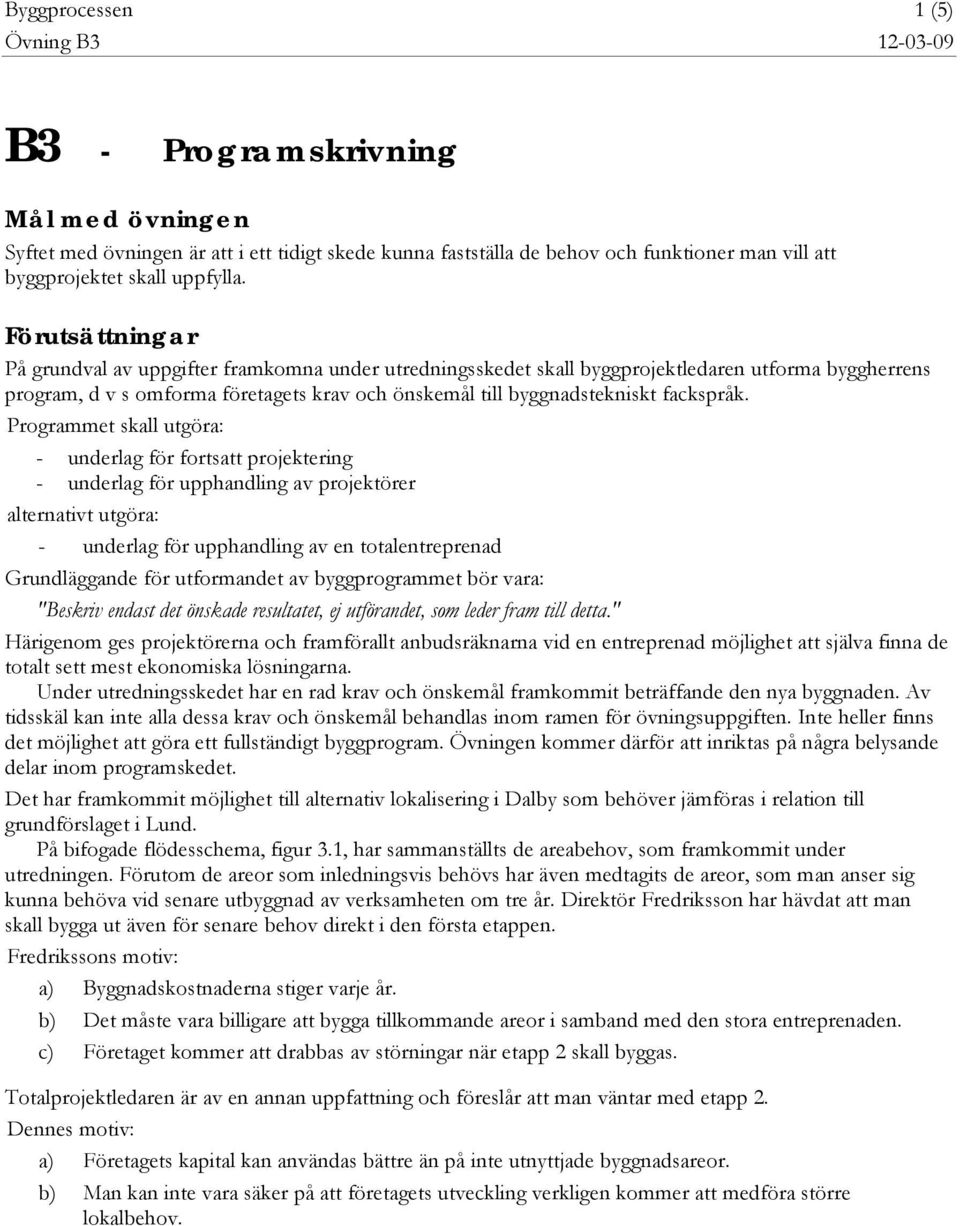

1 Byggprocessen 1 (5) B3 - Programskrivning Mål med övningen Syftet med övningen är att i ett tidigt skede kunna fastställa de behov och funktioner man vill att byggprojektet skall uppfylla. Förutsättningar På grundval av uppgifter framkomna under utredningsskedet skall byggprojektledaren utforma byggherrens program, d v s omforma företagets krav och önskemål till byggnadstekniskt fackspråk. Programmet skall utgöra: - underlag för fortsatt projektering - underlag för upphandling av projektörer alternativt utgöra: - underlag för upphandling av en totalentreprenad Grundläggande för utformandet av byggprogrammet bör vara: "Beskriv endast det önskade resultatet, ej utförandet, som leder fram till detta." Härigenom ges projektörerna och framförallt anbudsräknarna vid en entreprenad möjlighet att själva finna de totalt sett mest ekonomiska lösningarna. Under utredningsskedet har en rad krav och önskemål framkommit beträffande den nya byggnaden. Av tidsskäl kan inte alla dessa krav och önskemål behandlas inom ramen för övningsuppgiften. Inte heller finns det möjlighet att göra ett fullständigt byggprogram. Övningen kommer därför att inriktas på några belysande delar inom programskedet. Det har framkommit möjlighet till alternativ lokalisering i Dalby som behöver jämföras i relation till grundförslaget i Lund. På bifogade flödesschema, figur 3.1, har sammanställts de areabehov, som framkommit under utredningen. Förutom de areor som inledningsvis behövs har även medtagits de areor, som man anser sig kunna behöva vid senare utbyggnad av verksamheten om tre år. Direktör Fredriksson har hävdat att man skall bygga ut även för senare behov direkt i den första etappen. Fredrikssons motiv: a) Byggnadskostnaderna stiger varje år. b) Det måste vara billigare att bygga tillkommande areor i samband med den stora entreprenaden. c) Företaget kommer att drabbas av störningar när etapp 2 skall byggas. Totalprojektledaren är av en annan uppfattning och föreslår att man väntar med etapp 2. Dennes motiv: a) Företagets kapital kan användas bättre än på inte utnyttjade byggnadsareor. b) Man kan inte vara säker på att företagets utveckling verkligen kommer att medföra större lokalbehov.

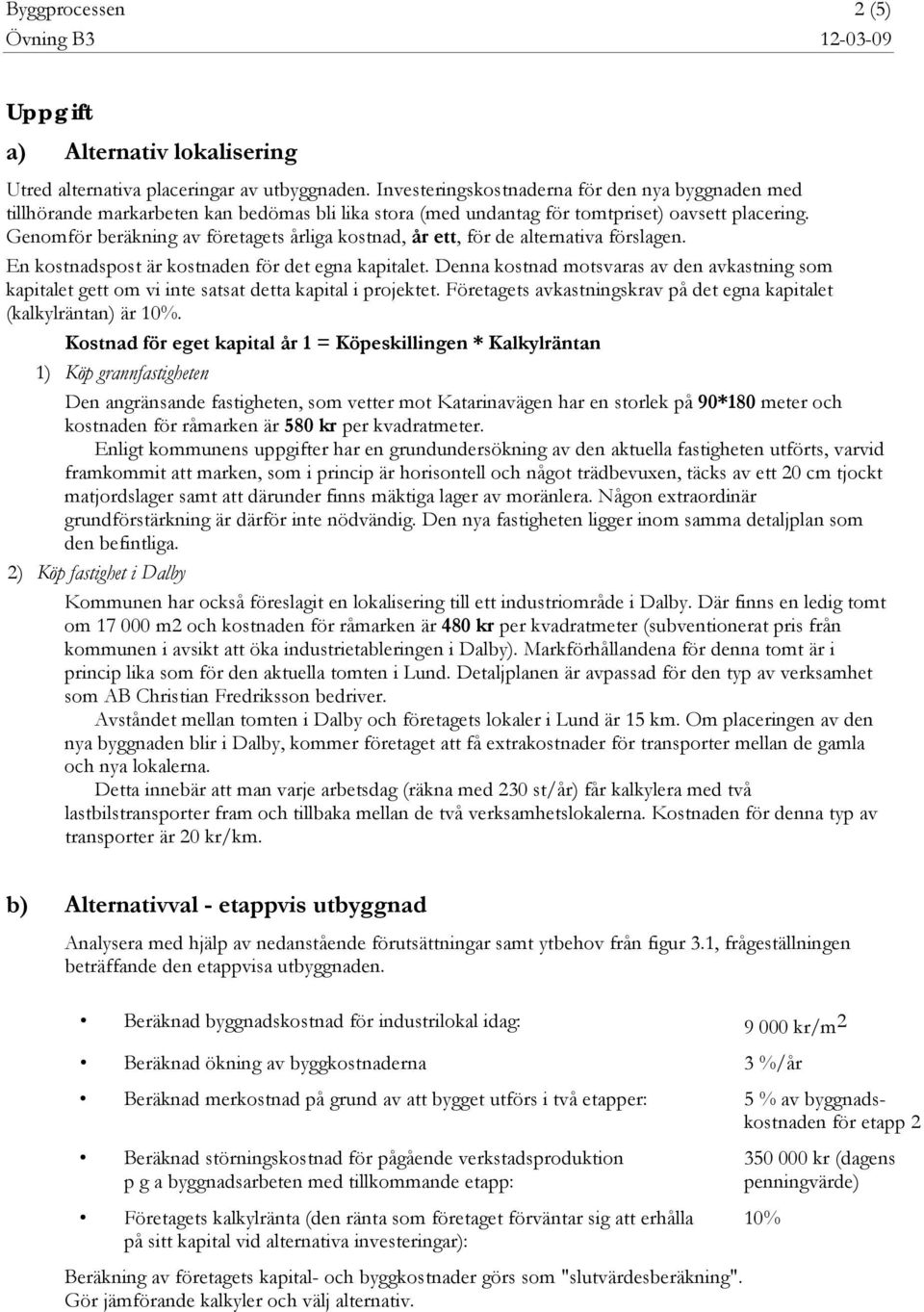

2 Byggprocessen 2 (5) Uppgift a) Alternativ lokalisering Utred alternativa placeringar av utbyggnaden. Investeringskostnaderna för den nya byggnaden med tillhörande markarbeten kan bedömas bli lika stora (med undantag för tomtpriset) oavsett placering. Genomför beräkning av företagets årliga kostnad, år ett, för de alternativa förslagen. En kostnadspost är kostnaden för det egna kapitalet. Denna kostnad motsvaras av den avkastning som kapitalet gett om vi inte satsat detta kapital i projektet. Företagets avkastningskrav på det egna kapitalet (kalkylräntan) är 10%. Kostnad för eget kapital år 1 = Köpeskillingen * Kalkylräntan 1) Köp grannfastigheten Den angränsande fastigheten, som vetter mot Katarinavägen har en storlek på 90*180 meter och kostnaden för råmarken är 580 kr per kvadratmeter. Enligt kommunens uppgifter har en grundundersökning av den aktuella fastigheten utförts, varvid framkommit att marken, som i princip är horisontell och något trädbevuxen, täcks av ett 20 cm tjockt matjordslager samt att därunder finns mäktiga lager av moränlera. Någon extraordinär grundförstärkning är därför inte nödvändig. Den nya fastigheten ligger inom samma detaljplan som den befintliga. 2) Köp fastighet i Dalby Kommunen har också föreslagit en lokalisering till ett industriområde i Dalby. Där finns en ledig tomt om m2 och kostnaden för råmarken är 480 kr per kvadratmeter (subventionerat pris från kommunen i avsikt att öka industrietableringen i Dalby). Markförhållandena för denna tomt är i princip lika som för den aktuella tomten i Lund. Detaljplanen är avpassad för den typ av verksamhet som AB Christian Fredriksson bedriver. Avståndet mellan tomten i Dalby och företagets lokaler i Lund är 15 km. Om placeringen av den nya byggnaden blir i Dalby, kommer företaget att få extrakostnader för transporter mellan de gamla och nya lokalerna. Detta innebär att man varje arbetsdag (räkna med 230 st/år) får kalkylera med två lastbilstransporter fram och tillbaka mellan de två verksamhetslokalerna. Kostnaden för denna typ av transporter är 20 kr/km. b) Alternativval - etappvis utbyggnad Analysera med hjälp av nedanstående förutsättningar samt ytbehov från figur 3.1, frågeställningen beträffande den etappvisa utbyggnaden. Beräknad byggnadskostnad för industrilokal idag: kr/m 2 Beräknad ökning av byggkostnaderna 3 %/år Beräknad merkostnad på grund av att bygget utförs i två etapper: 5 % av byggnadskostnaden för etapp 2 Beräknad störningskostnad för pågående verkstadsproduktion p g a byggnadsarbeten med tillkommande etapp: Företagets kalkylränta (den ränta som företaget förväntar sig att erhålla på sitt kapital vid alternativa investeringar): Beräkning av företagets kapital- och byggkostnader görs som "slutvärdesberäkning". Gör jämförande kalkyler och välj alternativ kr (dagens penningvärde) 10%

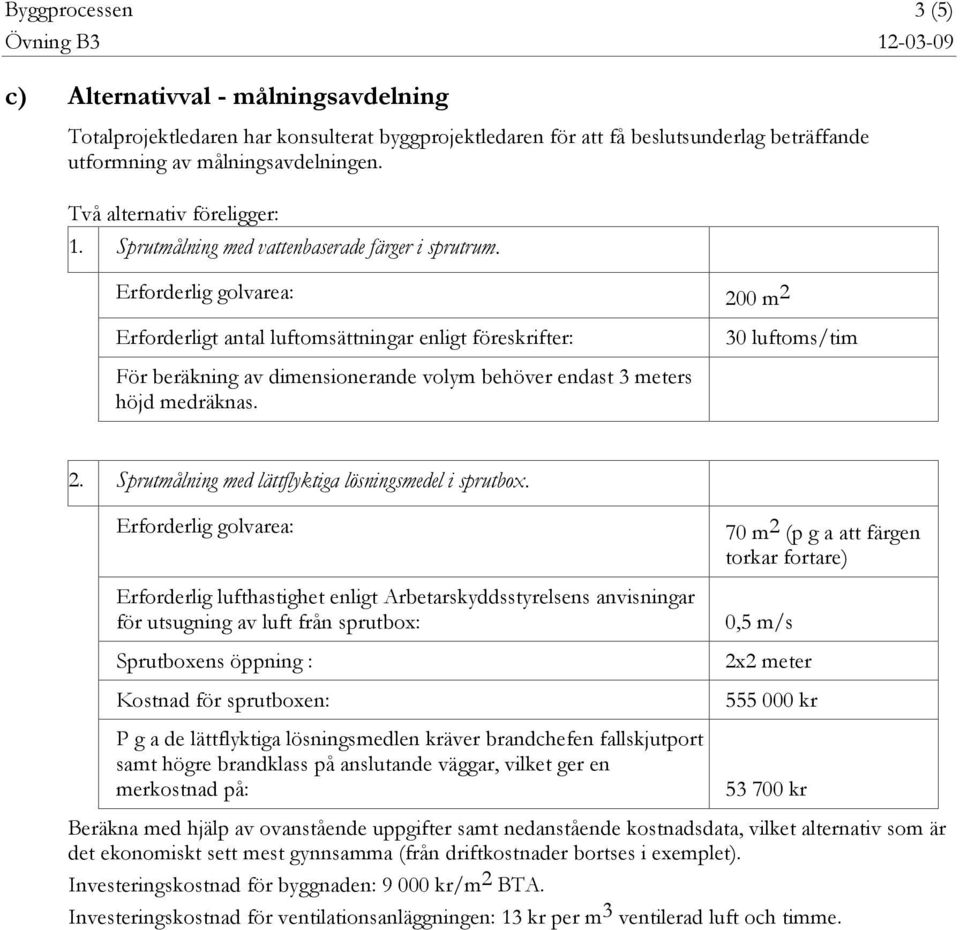

3 Byggprocessen 3 (5) c) Alternativval - målningsavdelning Totalprojektledaren har konsulterat byggprojektledaren för att få beslutsunderlag beträffande utformning av målningsavdelningen. Två alternativ föreligger: 1. Sprutmålning med vattenbaserade färger i sprutrum. Erforderlig golvarea: 200 m 2 Erforderligt antal luftomsättningar enligt föreskrifter: 30 luftoms/tim För beräkning av dimensionerande volym behöver endast 3 meters höjd medräknas. 2. Sprutmålning med lättflyktiga lösningsmedel i sprutbox. Erforderlig golvarea: Erforderlig lufthastighet enligt Arbetarskyddsstyrelsens anvisningar för utsugning av luft från sprutbox: Sprutboxens öppning : Kostnad för sprutboxen: P g a de lättflyktiga lösningsmedlen kräver brandchefen fallskjutport samt högre brandklass på anslutande väggar, vilket ger en merkostnad på: 70 m 2 (p g a att färgen torkar fortare) 0,5 m/s 2x2 meter kr kr Beräkna med hjälp av ovanstående uppgifter samt nedanstående kostnadsdata, vilket alternativ som är det ekonomiskt sett mest gynnsamma (från driftkostnader bortses i exemplet). Investeringskostnad för byggnaden: kr/m 2 BTA. Investeringskostnad för ventilationsanläggningen: 13 kr per m 3 ventilerad luft och timme.

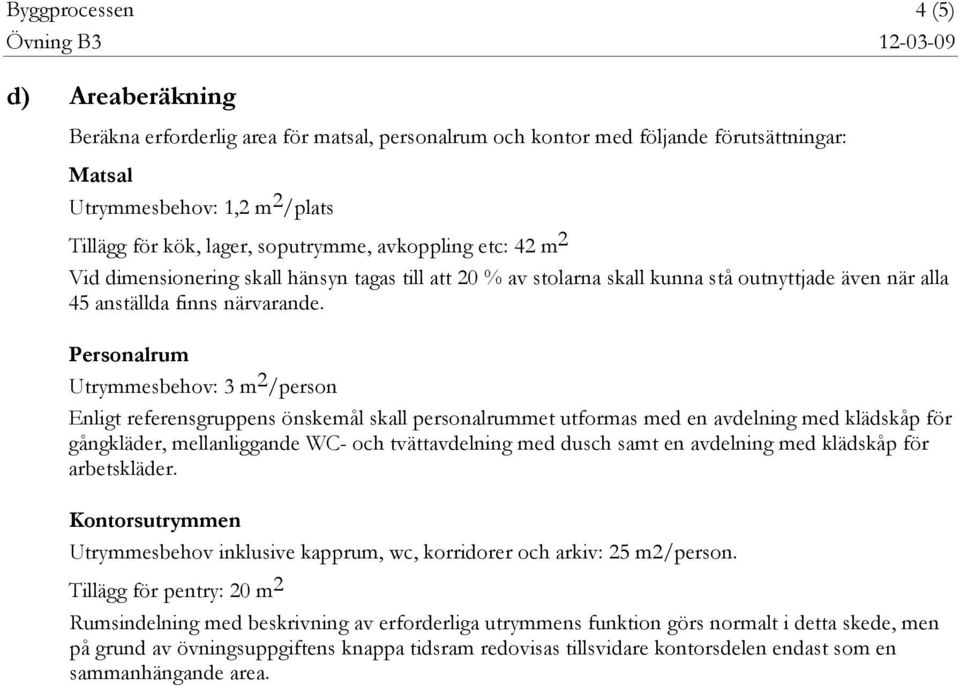

4 Byggprocessen 4 (5) d) Areaberäkning Beräkna erforderlig area för matsal, personalrum och kontor med följande förutsättningar: Matsal Utrymmesbehov: 1,2 m 2 /plats Tillägg för kök, lager, soputrymme, avkoppling etc: 42 m 2 Vid dimensionering skall hänsyn tagas till att 20 % av stolarna skall kunna stå outnyttjade även när alla 45 anställda finns närvarande. Personalrum Utrymmesbehov: 3 m 2 /person Enligt referensgruppens önskemål skall personalrummet utformas med en avdelning med klädskåp för gångkläder, mellanliggande WC- och tvättavdelning med dusch samt en avdelning med klädskåp för arbetskläder. Kontorsutrymmen Utrymmesbehov inklusive kapprum, wc, korridorer och arkiv: 25 m2/person. Tillägg för pentry: 20 m 2 Rumsindelning med beskrivning av erforderliga utrymmens funktion görs normalt i detta skede, men på grund av övningsuppgiftens knappa tidsram redovisas tillsvidare kontorsdelen endast som en sammanhängande area.

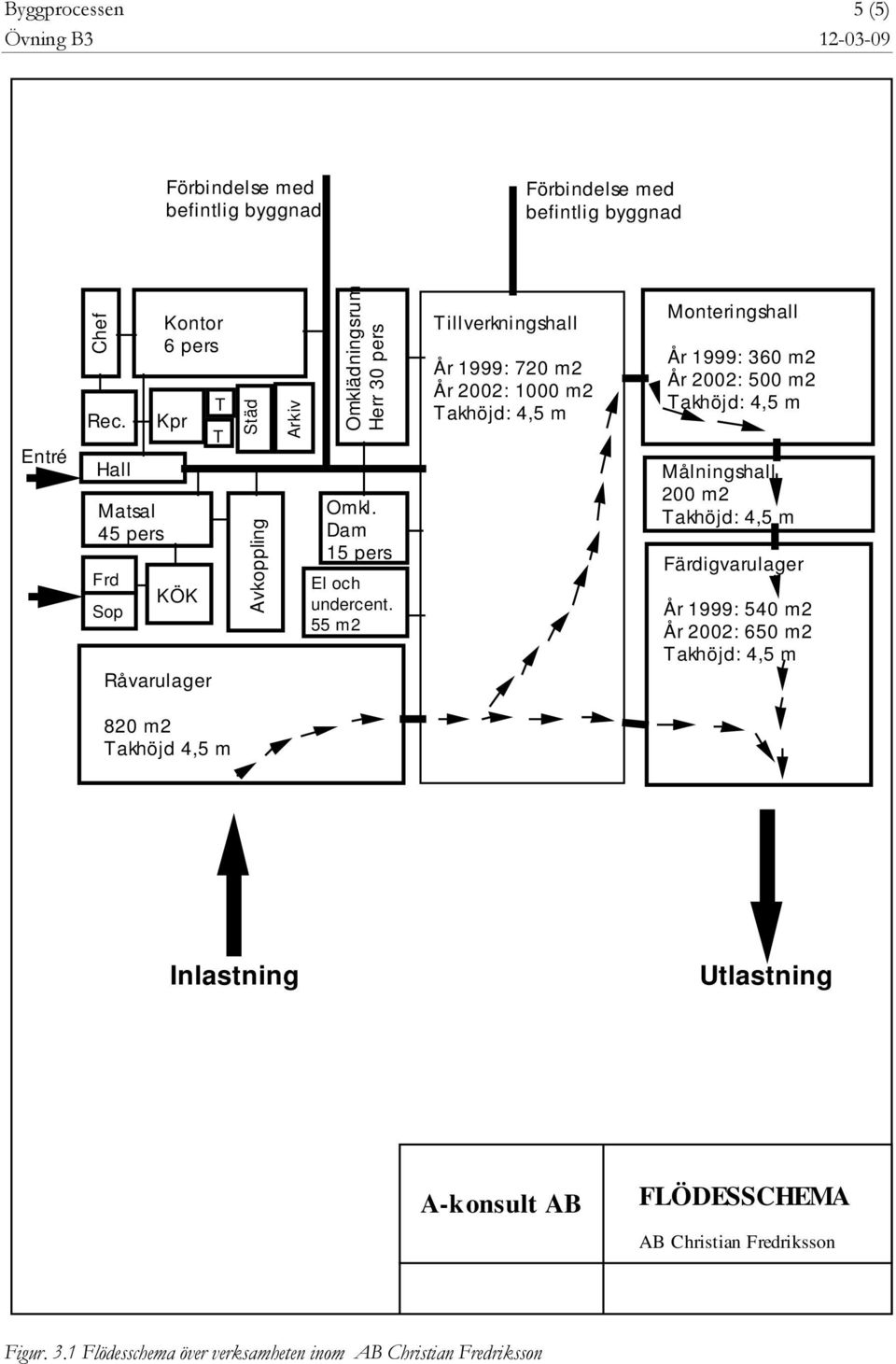

5 Byggprocessen 5 (5) Förbindelse med befintlig byggnad Förbindelse med befintlig byggnad Entré Chef Rec. Hall Matsal 45 pers Frd Sop Kontor 6 pers Kpr KÖK Råvarulager T T Städ Avkoppling Arkiv Omklädningsrum Herr 30 pers Omkl. Dam 15 pers El och undercent. 55 m2 Tillverkningshall År 1999: 720 m2 År 2002: 1000 m2 Monteringshall År 1999: 360 m2 År 2002: 500 m2 Målningshall 200 m2 Färdigvarulager År 1999: 540 m2 År 2002: 650 m2 820 m2 Takhöjd 4,5 m Inlastning Utlastning A-konsult AB FLÖDESSCHEMA AB Christian Fredriksson Figur. 3.1 Flödesschema över verksamheten inom AB Christian Fredriksson
