2 TEKNISK PM GEOTEKNIK 2 (10) Innehållsförteckning Veidekke Bostad AB Kv Vaktberget 5, Nynäshamn 1 UPPDRAG 3 2 OBJEKTBESKRIVNING 3 3 UTFÖRDA UNDERSÖKNINGAR 4 4 MARK- OCH JORDLAGERFÖRHÅLLANDEN Vegetation Topografi Geotekniska förhållanden Tjälfarlighet Markradon 7 5 GEOHYDROLOGISKA FÖRHÅLLANDEN 7 6 SÄTTNINGAR 7 7 GEOTEKNISKA REKOMMENDATIONER Grundläggning Geoteknisk klass 10 8 UNDERSÖKNINGS- OCH UTREDNINGSBEHOV 10

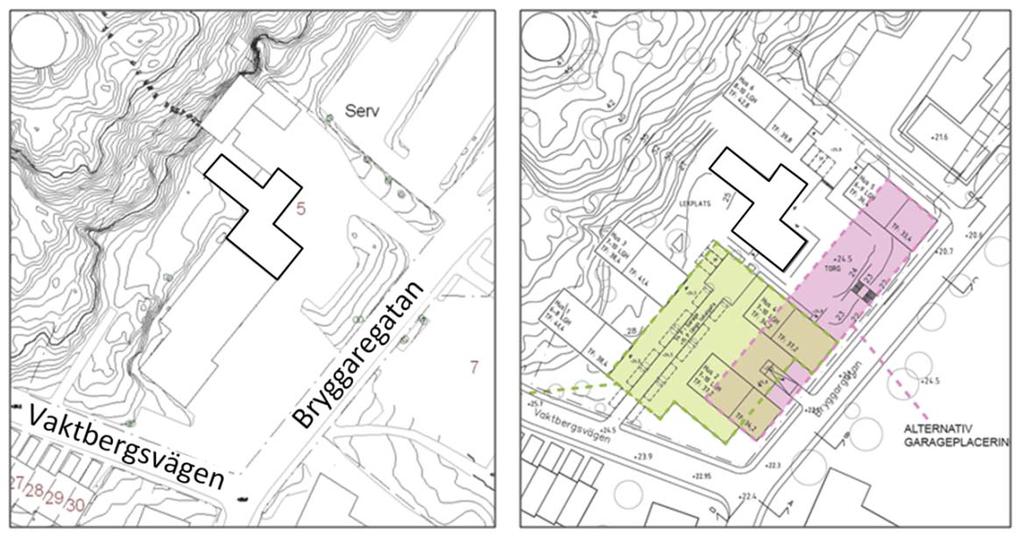

3 TEKNISK PM GEOTEKNIK 3 (10) 1 Uppdrag På uppdrag av Veidekke Bostad AB har ÅF-Infrastructure AB utfört en översiktlig geoteknisk undersökning inför nyproduktion av flerbostadshus på fastigheten Vaktberget 5. Undersökningsområdet är beläget vid Bryggargatan 7 i Nynäshamn. Syftet med undersökningen har varit att bedöma de geotekniska förhållandena inom området. Undersökningen redovisas i separat dokument, Rapport geoteknik. I samband med den geotekniska undersökningen har även en markmiljöundersökning utförts som redovisas i separat dokument, Rapport miljöteknisk markundersökning. Denna redovisning är ett projekteringsunderlag och behandlar endast rekommendationer och synpunkter för projekteringsskedet. Inför byggskedet rekommenderas utförande av kompletterande geotekniska undersökningar. Geotekniska synpunkter för byggskedet skall inarbetas i byggbeskrivningen alternativt skall denna handling omarbetas före byggstart. 2 Objektbeskrivning Söder och väster om undersökningsområdet är gatorna Vaktbergsvägen samt Bryggaregatan belägna, se figur 1 och 2. Inom fastighetens nordvästra delar återfinns ett höjdparti med berg i dagen vilkets topografi stiger mot nordväst och utgörs av ett område som benämns Vaktberget. Enligt SGU s jordartskarta består den översta jordartsutbredningen av grusigt svallsediment som således övergår mot ytnära berg i främst nordvästlig riktning. Figur 1 Situationsplan för befintliga byggnader (vänster) samt planerade byggnader och bevarade konstruktioner (höger). Brandstationens huvudbyggnad som är tydligare markerad skall bevaras. De två områdena (grön/rosa) avser två alternativa förslag för planerad placering av undermarksgarage i ett plan.

4 TEKNISK PM GEOTEKNIK 4 (10) Inom området finns det en befintlig brandstationsbyggnad, vars huvudbyggnad skall bevaras, samt tillhörande förråd/fordonshall/garage. Den del av de befintliga konstruktionerna som skall bevaras är på figur 1 tydligare markerad. Grundläggningen av de befintliga byggnaderna är i dagsläget okänd. Den sydvästliga delen av undersökningsområdet är belagd med asfalt och har en svag sluttning ned mot Bryggaregatan. Placeringen av befintliga ledningar är inom fastigheten delvis osäker och delvis okänd. Inom undersökningsområdet skall det dock inte finnas några ledningar i bruk, enligt uppgifter från fastighetsägaren. På området planeras ny byggnation av sex flerbostadshus i 3-5 plan samt två olika förslag för undermarksgarage om ett plan. De två alternativa placeringarna beskrivs i den högra delen av figur 1 samt i figur 5. 3 Utförda undersökningar Resultat av utförda geotekniska undersökningar redovisas i separat handling Rapport Geoteknisk undersökning, RGeo, daterad. Undersökningen har till en större del fokuserats mot garagets placering utefter bryggaregatan, efter önskemål från beställaren. Resultat av utförda markmiljöundersökningar redovisas i separat handling Översiktlig miljöteknisk markundersökning, daterad

5 TEKNISK PM GEOTEKNIK 5 (10) 4 Mark- och jordlagerförhållanden 4.1 Vegetation Området mellan befintliga byggnader och Bryggaregatan utgörs främst av en hårdgjord asfalterad yta. Övriga områden består av naturmark med enstaka lövträd, se figur 2. Figur 2 Flygbild över undersökningsområdet, begränsad av den streckade linjen. 4.2 Topografi I den nordvästra delen av undersökningsområdet övergår jordlagerföljden till berg i dagen vid nivåer omkring +26 till +30 och faller i sydostlig riktning. Nivån av överkant golv ligger för huvudbyggnaden omkring +24 varifrån asfaltsytan faller ned till nivåer omkring +22,5 mot Bryggaregatan.

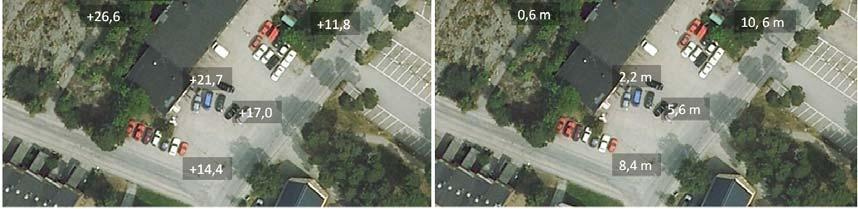

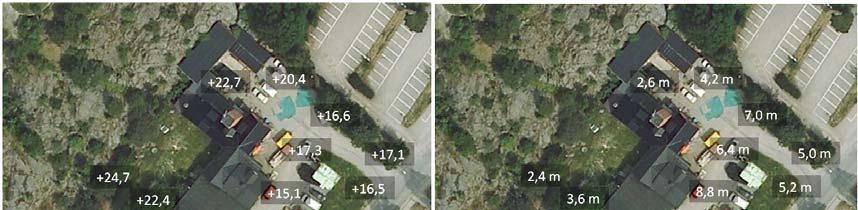

6 TEKNISK PM GEOTEKNIK 6 (10) 4.3 Geotekniska förhållanden Jordlagerföljden består i huvudsak av: Fyllning Friktionsjord Berg Områdets markyta består av fyllnadsmassor som främst underlagras av svallsandsmaterial. Fältobservationer tyder på att mindre mäktigheter av morän kan finnas på större djup. Fyllningens observerade mäktighet varierar från 0 till 1,6 meter. Den naturliga friktionsjordens mäktighet varierar från 2,2 till 9,6 meter med de större mäktigheterna mot Bryggaregatan. I de ytliga skikten av friktionsjorden påträffas även inslag av finare sand och silt, främst i de nordostliga delarna. I två av sonderingspunkterna påträffades block i friktionsjorden. Hejarsondering har utförts vid två punkter i syfte att bedöma friktionsjordens relativa fasthet. Vid sonderingspunkt 11A010 kunde ingen säker information utläsas. För sonderingspunkt 11A021 bedöms friktionsjorden, på djupet 1,2 till 2,8 meter motsvarande nivåerna +21,6 till +20,0, vara av mycket hög relativ fasthet. Detta ger att karakteristiska värden för inre friktionsvinkel och elasticitetsmodul om 40º och 60 MPa bör användas vid dimensionering. Tolkad bergöveryta samt totala djupet till berg illustreras genom figur 3. Bergöverytan har tolkats till nivåer från till +14,4. Sonderingar har utförts till ett djup av ca 1 till 3 meter ned i fast berg, påtagliga svaghetszoner har ej påträffats. Figur 3 Tolkad bergnivå samt djup till berg i utförda sonderingspunkter.

7 TEKNISK PM GEOTEKNIK 7 (10) 4.4 Tjälfarlighet Jordprover från fyra skruvprovtagningspunkter (11ABC4, 11ADA3, 11ADB2 och 11ADC4) har analyserats av Sweco Geolab. Analyserade prover från ca 1 till 2 meter tillhör tjälfarlighetsklass 1, icke tjällyftande jordlager. Det bör dock beaktas att det kan finnas ytliga områden med en större inblandning av silt. Tjärfarlighetsklass enligt AMA Anläggning Markradon Radonundersökning utfördes i samband med den geotekniska undersökningen och omfattade totalt 4 undersökningspunkter, 11A002, 11A013, 11A020 samt 11A022, enligt ritning 100G1101. Området klassas med ledning av utförda mätningar som lågradonmark. Fullständigt resultat av undersökningen biläggs Rapport Geoteknik (RGeo). 5 Geohydrologiska förhållanden Ett grundvattenrör har placerats i sonderingspunkt 11A009 med uk filter på 4,2 meters djup, motsvarande nivån +17,5. Pejling av grundvattenröret utfördes vid två tillfällen i samband med undersökningen, samt Grundvattenröret var torrt vid båda mättillfällena. Vattennivåer har ej heller observerats i övriga undersökningspunkter. Grundvattenytan antas variera med årstid och nederbörd. Grundvatten kan möjligen påträffas i samband med snösmältningen till våren. För att säkerställa avsaknad av grundvatten bör pejling utföras månadsvis under minst 1 år. 6 Sättningar Då marken består av friktionsmaterial bör det inte föreligga några risker för större sättningar. 7 Geotekniska rekommendationer 7.1 Grundläggning Övergripande rekommendationer För grundläggning mot packad sprängstensfyllning kan ett grundtryck på 0,5 MPa utnyttjas. Lagertjockleken av packad sprängsten rekommenderas till omkring 0,6 meter samt rekommenderade slänter och sidomått för packningsutförandet enligt figur 4. Det översta jordlagret, fyllning samt sand/silt, motsvarande ca 1,5 meter skall schaktas bort innan uppbyggnad av packad sprängsten påbörjas.

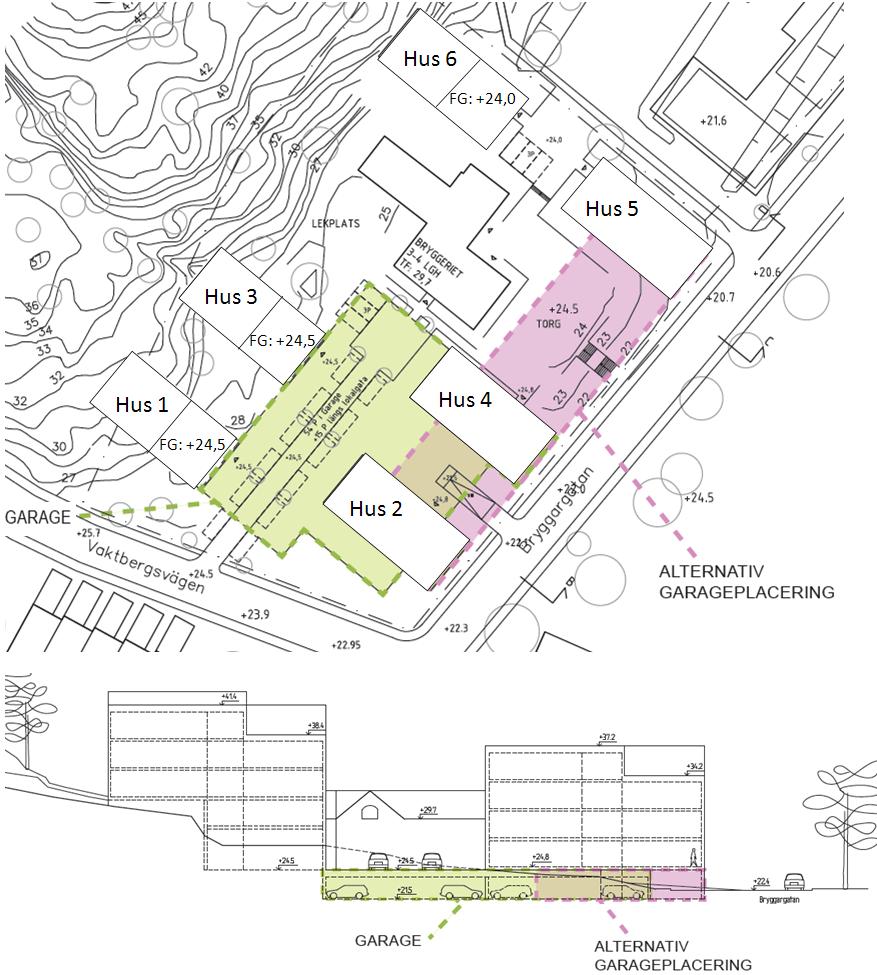

8 TEKNISK PM GEOTEKNIK 8 (10) Figur 4 Förenklad illustration av lagertjockleken av packad sprängsten samt slänter och sidomått för packningsutförandet. Figur 5 Illustration av planerad utformning av området i plan och typsektion.

9 TEKNISK PM GEOTEKNIK 9 (10) Karakteristiska värden för inre friktionsvinkel och elasticitetsmodul om 40º och 60 MPa kan användas vid dimensionering vid konstruktion utförd med packad sprängstensfyllning med en lagertjocklek om minst 0,6 meter. Geotextil bör placeras i gränsen mellan fyllning och underliggande friktionsjord och packning skall utföras enligt rekommendationer i AMA Anläggning 07, tabell CE/4. Grundplatta med underliggande dränerande lager bör utföras för att undvika frostskador. Schakt bör utföras så att underkant av eventuella plintar hamnar på frostfritt djup motsvarande ca 1,6 meter under planerad ny markyta. Schakt bör utföras mot omkringliggande mark med en släntlutning om 1:1,5. Hus 1 & 3 (FG-nivå: +24,5 för sydostlig del av byggnad) Bergöverytan inom byggnadernas utbredning faller i sydostlig riktning från omkring +32 som högst till omkring +26 vid de lägre partierna. Skonsam sprängning bör utföras i syfte att erhålla plana ytor. Grundläggning bör utföras med platta på packad sprängstensfyllning mot berg. Hus 6 (FG-nivå: +24,0 för sydostlig del av byggnad) Bergöverytan inom byggnadens utbredning faller i sydostlig riktning från omkring +33 som högst till omkring +20 vid den sydostliga änden. Bergöverytan faller kraftigt vid byggnadens nordvästliga del. Skonsam sprängning bör utföras i syfte att erhålla plana ytor. Grundläggning kan utföras med platta på packad sprängsten mot berg alternativt med plintar/platta på packad sprängstensfyllning mot friktionsjord. Det senare förfarandet avser främst den sydostliga delen. Där gäller en något lägre elasticitetsmodul om 40 MPa för den naturliga jorden, beroende på visst siltinnehåll. Hus 2, 4 & 5 med underliggande garage (FG-nivå: +21,1) Bergöverytan varierar kraftigt inom garagets tänkta placering, för alternativet utmed Bryggaregatan, med huvudsakliga nivåer mellan +12 till +18. Vid den sydöstra delen av garaget ligger dock bergöverytan högre, med en nivå omkring +21,7 vid sonderingspunkt 11A017. För detta område bör skonsam sprängning utföras till ett djup av ca +20 för att möjliggöra utförande av packning. Grundläggning rekommenderas ske med platta på packad sprängstensfyllning. Avståndet mellan huslivet på brandstationen, för den del som skall bevaras, och det tilltänka garage är ca 4,4 meter. På grund av närheten till schakten rekommenderas att spont utförs för att säkerställa att den befintliga byggnaden inte skadas under byggskedet. Nivåskillnaden mellan befintlig marknivå vid huslivet går från ca +24,0 till förmodad schaktbottennivå omkring +20,2. Då friktionsjorden är delvis blockig och i övrigt fast lagrad samt att grundläggningen av befintlig byggnad är okänd kan det bli aktuellt med borrad spont.

10 TEKNISK PM GEOTEKNIK 10 (10) 7.2 Geoteknisk klass Geoteknisk klass 2 (GK2) får tillämpas. 8 Undersöknings- och utredningsbehov Kompletterande geotekniska undersökningar rekommenderas inför byggskedet. De kompletterande undersökningarna bör utföras efter att planerade konstruktioners placering är definitivt bestämda samt efter att befintliga byggnader har rivits. Detaljinmätning av markyta samt berg i dagen områden bör utföras. På grund av att terrängen varierar kraftigt inom området rekommenderas att mätning utförs med laserskanner (svepskanner). Denna mätning bör utföras då marken är fri från snö. Pejling av grundvattennivåer i befintligt grundvattenrör rekommenderas vid minst några tillfällen under det kommande året varav något tillfälle i samband med snösmältningen. Grundläggning av befintliga byggnader bör utredas. Befintliga ledningars placering i plan och höjdnivå bör utredas.
